Ibiza PARLED-302IR User manual

© Copyright LOTRONIC 2018 PARLED-302IR 1
PAR CAN WITH 30 RGBA-UV LEDs
PARLED-302IR
GB -USER MANUAL
F - MANUEL D’UTILISATION
D - BEDIENUNGSANLEITUNG
SLO - NAVODILA ZA UPORABO
NL – HANDLEIDING
E – MANUAL DE USO
RO – MANUAL DE UTILIZARE
PT – MANUAL DE INSTRUÇÕES
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local
authorities or your dealer about the way to proceed.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où
il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
NOTA IMPORTANTA: Produsele electrice nu trebuie reciclate impreuna cu gunoiul menajer. Va rugam sa le transportati la un centru de
reciclare. Adresati-va autoritatilor locale cu privire la procedura de dezafectare a deseurilor electrice si electronice.
POMEMBNO:Elektirčni izdelki se ne smejo odlagati v gospodinjske odpadke.Prosimo, da jih pripeljete do centra za recikliranje.Vprašajte
svoje lokalne oblasti ali svojega prodajalca o tem kako se nadaljuje.
NOTA IMPORTANTE: Los productos eléctricos, no deben ser lanzados a la basura normal, tiene que hacerlo reciclar en un lugar adecuado para este fin.
Consulte a las autoridades locales para saber dónde está el punto de reciclaje más cercano.
NOTA IMPORTANTE: Os produtos elétricos não deverão ser colocados no lixo caseiro. Por favor, deposite-os em contentores apropriados. Questione as
autoridades locais ou o seu distribuidor sobre os procedimentos.

© Copyright LOTRONIC 2018 PARLED-302IR 2
PAR CAN WITH 30 RGBA-UV LED
1. BEFORE YOU BEGIN
Unpacking Instructions
Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts
are present and have been received in good condition. Notify the freight company immediately and retain
packing material for inspection if any parts appear to be damaged from shipping or the carton itself shows
signs of mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to
the factory, it is important that the fixture be returned in the original factory box and packing.
Safety Instructions
Please read these instructions carefully, they include important information about the installation, usage and
maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also
receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you are
connecting to is not higher than that stated on the bottom of the fixture.
• This product is intended for indoor use only!
• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable
materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 40in (1m) from adjacent surfaces.
Be sure that no ventilation slots are blocked.
• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is 1m.
• Maximum ambient temperature (Ta) is 104° F (40°C). Don’t operate the fixture at higher temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by
yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the
nearest authorized technical assistance center. Always use the same type of spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall
remain readily operable.
Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to
avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the
unit is secure and is able to support a weight of 10 times of the unit’s weight.
GB

© Copyright LOTRONIC 2018 PARLED-302IR 3
Operation
All functions and operations can be controlled manually on display without DMX controller.
Enter into menu by pressing the MENU button and select the menu item via the up and down keys. Press the
ENTER button to confirm your choice. Increase or decrease the value via the UP/DOWN keys. Press ENTER to
confirm and exit the menu.
LCD DISPLAY
MODE MENU FUNCTION
A001~A511
A001~A511 DMX Mode / Jump Strobe
Au** Au 1~Au31 Fixed Color, 1~31 means 5 color mixing ( see details below)
FF** FF 1~FF99 Jump Change, Value +, Color change speed +
CC** CC 1~CC99 Gradual Change, Value +, Color change speed +
EE** EE 1~EE99 Pulse Change, Value +, Color change speed +
F***
F001~F009 No Strobe
F010~F255 Value +, Strobe speed +
Auto Auto Auto Mode, Replay FF**, CC**, EE**, F***
Soud
Soud Sound Mode 1
bLOF/bLON
Press "ENTER" Button:
"BLOF" = No music, Light on
“bLON" = No music, Black out
VOL1~VOL9
Press ENTER "VOL"STROBE, “1~9" means Sound Sensitivity,
Value +, Sensitivity +
AU ** COLOR CHANGE TABLE
Marked with "1" means the color is ON, blank spaces mean "OFF".
Color 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
R 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
G1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
B1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
UV 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
A1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
DMX Connection
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.
DMX connector configuration
Termination reduces signal errors. To avoid signal transmission problems and interference, it is always
advisable to connect a DMX signal terminator.
COMMON
INPUT
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3 (DMX+)
of the last fixture.

© Copyright LOTRONIC 2018 PARLED-302IR 4
Set DMX Address code:
1. Enter into the menu by pressing the MENU button. Select d001 via the up and down keys and press
ENTER. Modify the value via the up and down keys. Press ENTER to save and exit, or press the MENU
button to exit without saving.
2. Enter into menu by pressing the MENU button, select among a variety of operating codes via the
UP/DOWN keys. Press ENTER to save and run or MENU to leave the menu and return to the operating
modes.
9 DMX Channels
DMX
Value
Function
1
0~255
Master Dimmer
2
0~255
Red Dimmer
3
0~255
Green Dimmer
4
0~255
Blue Dimmer
5
0~255
UV Dimmer
6
0~255
Amber Dimmer
7
0~9
No Strobe
10~255
LED Strobe from slow to fast
8
0~50
Manual Mode, CH1-CH7 is available
51~100
Jump change, same as 'FF**' mode
101~150
Gradual change, same as 'CC**' mode
151~200
Pulse change, same as 'EE**' mode
201~255
Auto Mode
9
0~255
Speed adjustment

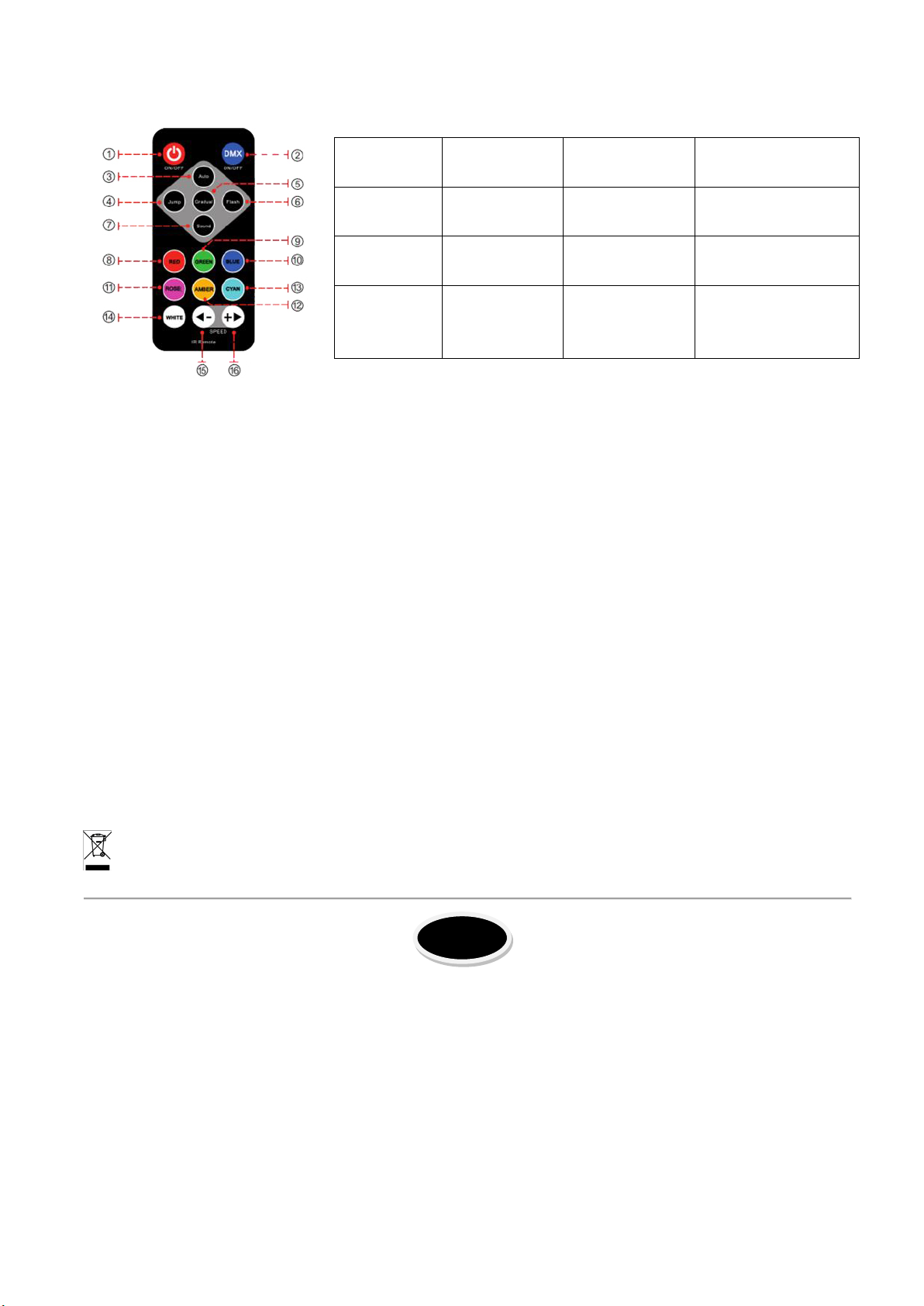

REMOTE CONTROLLED OPERATION
Fixture Cleaning
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize
light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or
particularly dirty surrounding can cause greater accumulation of dirt on the unit’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days.
Speed/Color/
Sensitivity -
Speed/Color/
Sensitivity +

© Copyright LOTRONIC 2018 PARLED-302IR 5
Input voltage: ................................................................................ AC110～240V 50/60Hz
Consumption ................................................................................................................. 70W
Beam angle...................................................................................................................... 25°
Channels ..............................................................................................................................9
LED: ..................................... 6x 2W red/6x 2W blue/6x 2W green/6x 2W amber/6x 2W UV
Function:................................................ DMX512, Auto-run, Sound active, remote control
Dimensions .......................................................................................... 190 x 190 x 150mm
Weight: .......................................................................................................................... 1kg
PROJECTEUR PAR A 30 LED RGBA-UV
Déballage
Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon,
prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais
traitements. Conservez le carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en
toute sécurité.
Consignes de sécurité
Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et
l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous
que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension
d’alimentation indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à
l’humidité. Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son
fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 1m de toute surface. Assurez-vous
que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 1m.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures
supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par
vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un
service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
F

© Copyright LOTRONIC 2018 PARLED-302IR 6
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
DISPOSITIF DE COUPURE: Lorsqu’une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil
du secteur, ce dispositif doit rester facilement accessible à tout moment
Installation
Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement fixé pour
éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui
accueille l’appareil, est suffisamment solide et capable de porter au moins 10 fois le poids propre de l’appareil.
L’appareil doit être fixé par des professionnels à en endroit où il est hors de portée des personnes et en
dehors d’un chemin de passage.
Fonctionnement
Toutes les fonctions et modes peuvent être pilotés manuellement par l’afficheur sans contrôleur DMX.
Appuyez sur la touche MENU et sélectionnez le mode de fonctionnement au moyen des boutons UP/DOWN.
Appuyez sur ENTER pour confirmer votre choix. Augmentez ou diminuez la valeur au moyen des boutons
UP/DOWN. Appuyez sur ENTER pour confirmer et quitter le menu.
AFFICHEUR LCD
MODE MENU FONCTION
A001~A511
A001~A511 Mode DMX / Stroboscope
Au**
FF**
Au 1~Au31
Couleurs fixes, 1~31 correspond au mélange de 5 couleurs (voir le détail
ci-dessous)
FF 1~FF99 Changement net, Valeur +, Vitesse du changement de couleur +
CC** CC 1~CC99 Changement progressif, Valeur +, Vitesse du changement de couleur +
EE** EE 1~EE99 Changement à impulsion, Valeur +, Vitesse du changement de couleur +
F***
F001~F009 Pas d’effet strobo
F010~F255 Valeur +, Vitesse du stroboscope +
Auto Auto Mode automatique, Replay FF**, CC**, EE**, F***
Soud
Soud Mode commandé par la musique1
bLOF/bLON
Appuyez sur ENTER: "BLOF" = Si silence, lumière allumée
“bLON" = Si silence,Black out
VOL1~VOL9
Appuyez sur ENTER "VOL"STROBE, “1~9" est le réglage de la sensibilité sonore,
Valeur +, Sensibilité +

© Copyright LOTRONIC 2018 PARLED-302IR 7

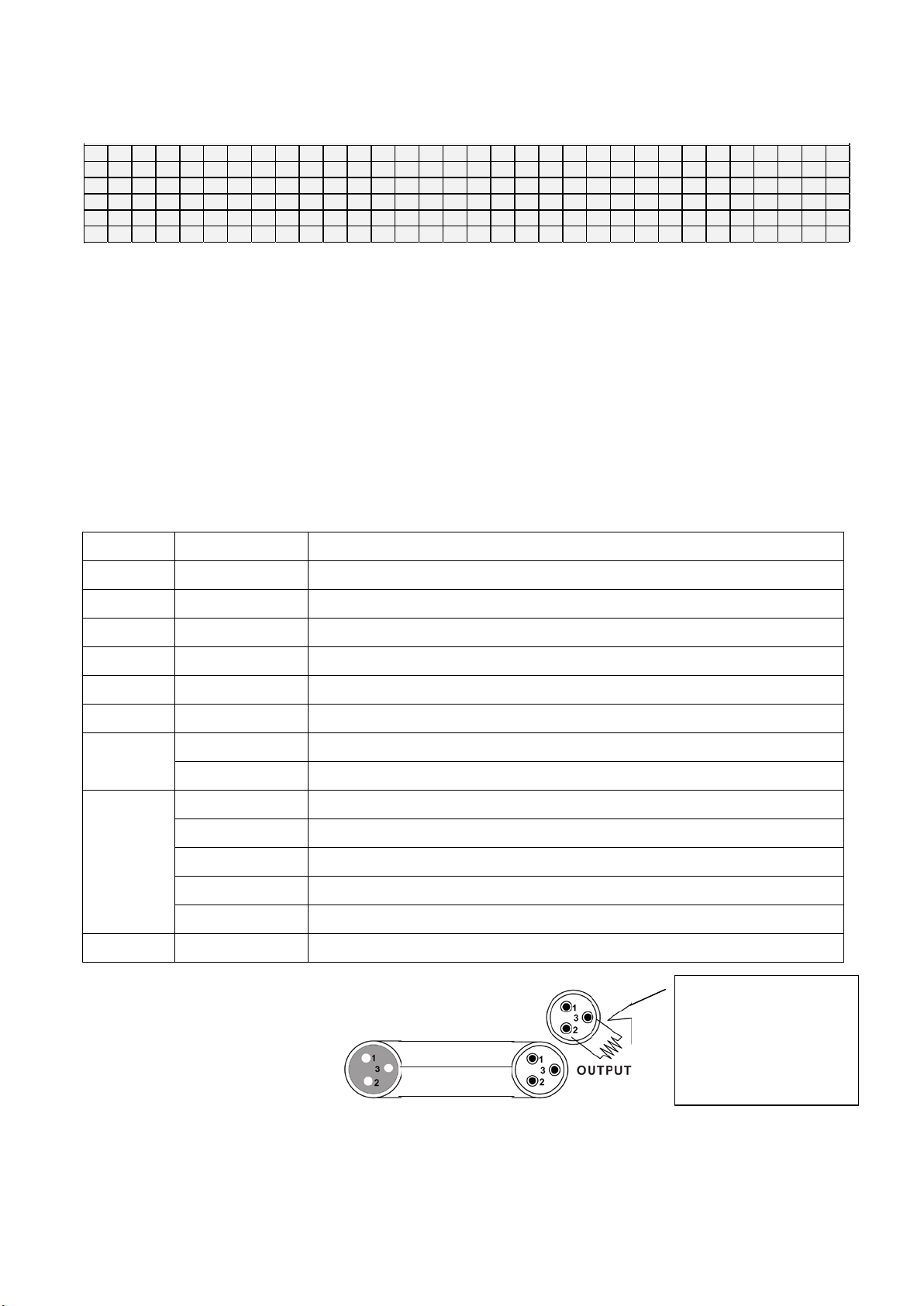

AU ** TABLEAU DES CHANGEMENTS DE COULEUR
"1 signifie que la couleur est allumée, les cases vides signifient que la couleur est éteinte.
Color 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
R 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
G1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
B1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
UV 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
A1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Réglage de l’adresse DMX:
1. Entrez dans le menu en appuyant sur la touche MENU. Sélectionnez D001 au moyen des touches
UP/DOWN. Changez la valeur au moyen des touches UP/DOWN. Appuyez sur ENTER pour sauvegarder ou
sur MENU pour quitter sans sauvegarder.
2. Entrez dans le menu en appuyant sur la touche MENU. Sélectionnez parmi les différents modes de
fonctionnement au moyen des boutons UP/DOWN. Appuyez sur ENTER pour enregistrer ou sur MENU
pour quitter le menu et revenir aux modes de fonctionnement.
9 CANAUX DMX
Canal Valeur Fonction
1 0~255 Variateur général
2 0~255 Variateur rouge
3 0~255 Variateur vert
40~255 Variateur bleu
5 0~255 Variateur blanc
6 0~255 Variateur ambre
7 0~9 Pas d’effet strobo
10~255 Strobo à LED (lent -> rapide)
8
0~50 Mode manuel, disponible de CH1-CH7
51~100 Changement soudain, identique au mode 'FF**'
101~150 Changement progressif, identique au mode 'CC**'
151~200 Changement à impulsion, identique au mode 'EE**'
201~255 Mode Auto
90~255 Réglage de vitesse
Configuration des connecteurs DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des
signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX.
ENTREE
COMMUN
DMX +
DMX-
Résistance de 120 Ω
1/ 4w entre pin 2 (DMX-)
et pin 3 (DMX+) sur le
dernier appareil

© Copyright LOTRONIC 2018 PARLED-302IR 8
TELECOMMANDE
Nettoyage de l’appareil
Nettoyez régulièrement les lentilles et/ou miroirs afin d’optimiser la puissance lumineuse. La fréquence de
nettoyage dépend de l’environnement dans lequel l’appareil est utilisé. Un environnement humide, enfumé,
poussiéreux ou particulièrement sale provoque une plus forte accumulation des saletés sur les optiques.
Nettoyez avec un chiffon doux et du nettoyant à vitres normal.
Séchez toutes les parties soigneusement.
Nettoyez les optiques externes au moins tous les 20 jours. Nettoyez les optiques internes au moins tous les
mois.
Caractéristiques techniques
Alimentation.........................................................................................110-240Vac 50/60Hz
Consommation .............................................................................................................. 70W
Source lumineuse ................ 6x 2W rouge/6x 2W bleu/6x 2W vert/6x 2W ambre/6x 2W UV
Angle de projection ......................................................................................................... 25°
Poids ................................................................................................................................ 1kg
Dimensions ............................................................................................ 190 x 190 x 150mm
PAR STRAHLER MIT 30 RGBA-UV LED
Auspacken
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig
und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial
aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des
Geräts aufbewahren.
Sicherheitshinweise
Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über
Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts

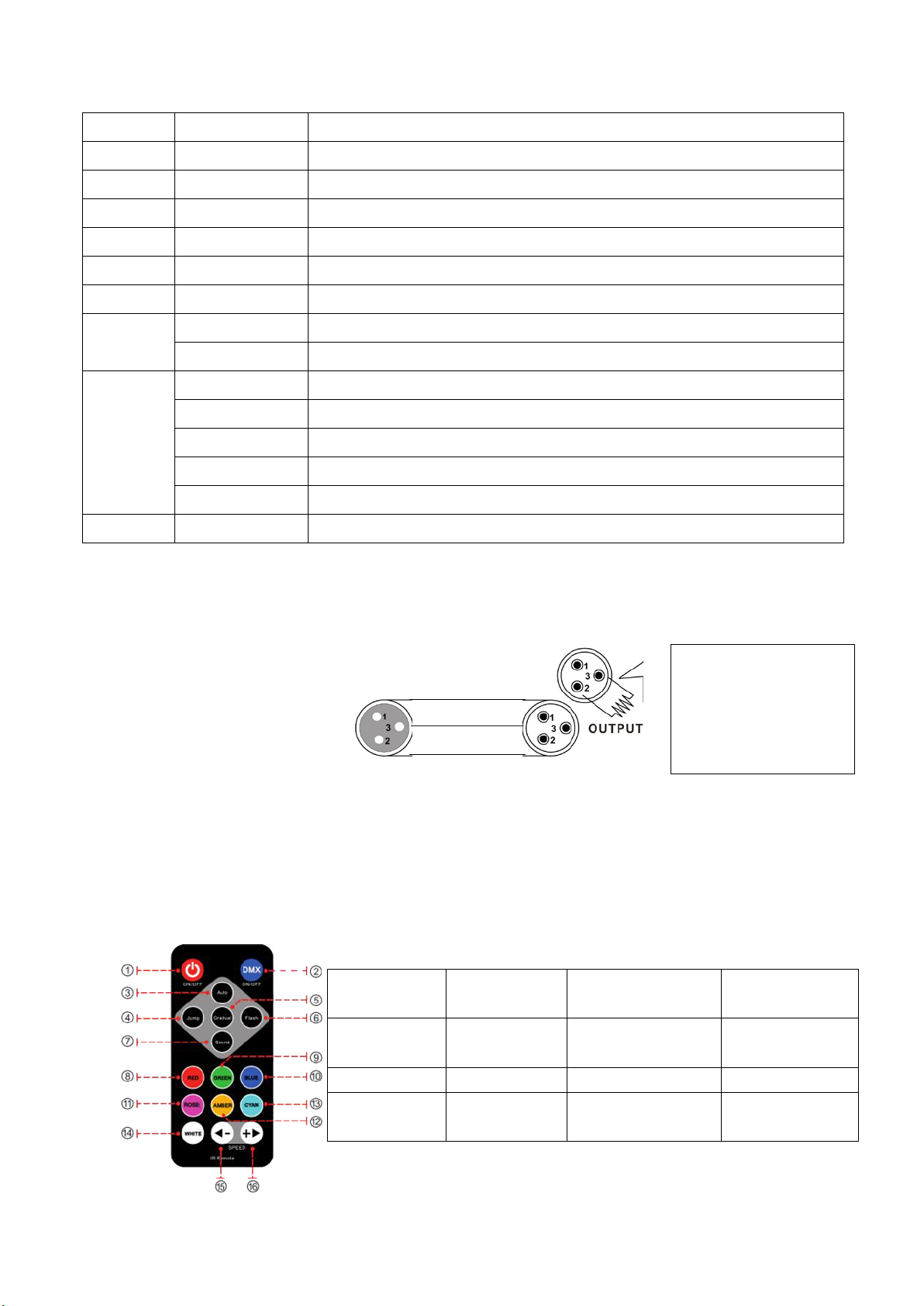

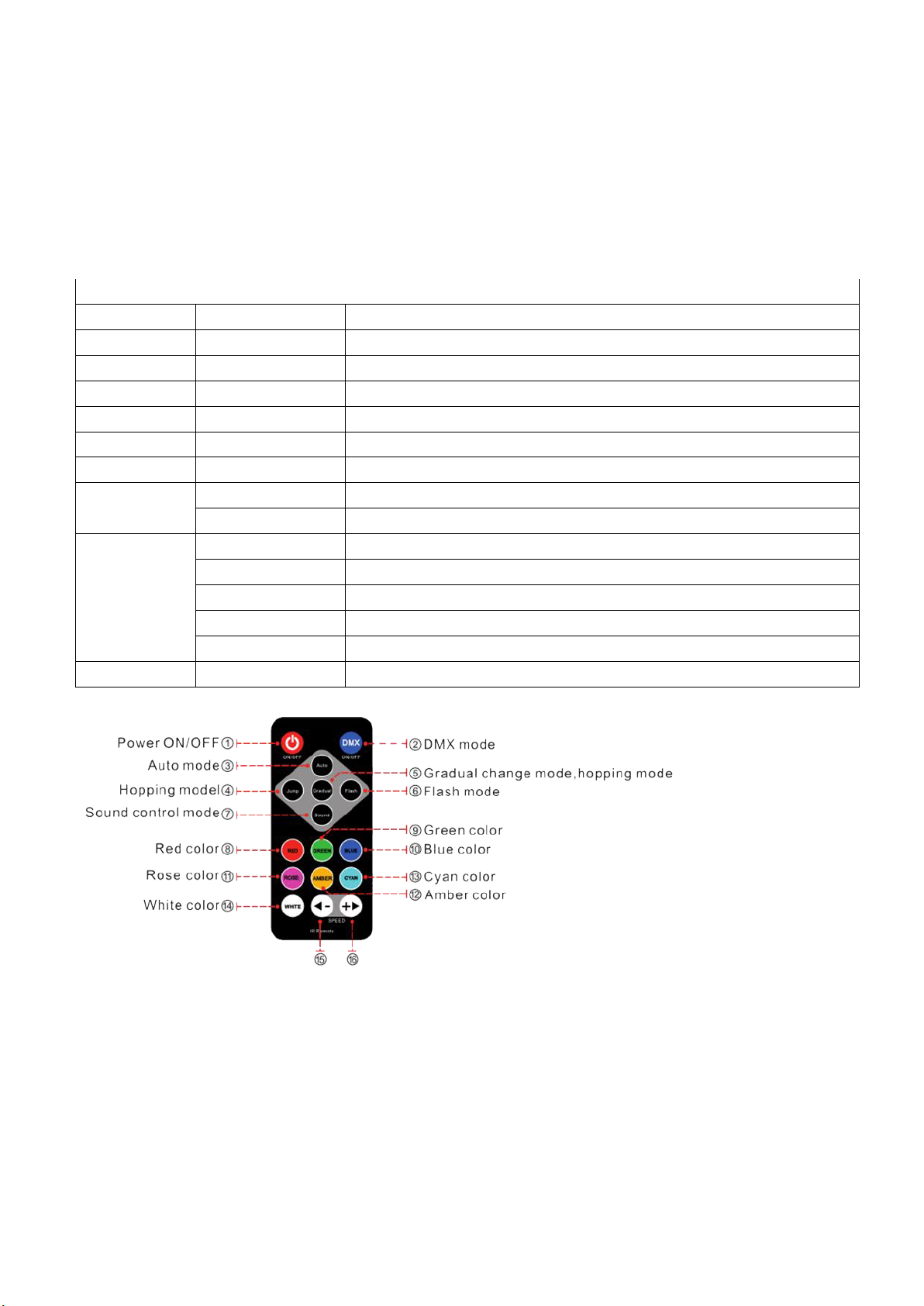

1. Marche/Arrêt
2. Mode DMX
3. Mode
automatique
4. Mode Saut
5. Mode progressif 6. Mode Flash 7. Mode audio 8. Rouge
9. Vert 10. Bleu 11. Rose 12. Cyan
13. Ambre 14. UV 15. Vitesse
Couleur/Sensibilité –
16. Vitesse
Couleur/Sensibilité +
D

© Copyright LOTRONIC 2018 PARLED-302IR 9
angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Dieses Gerät ist nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren
Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 1m Entfernung zur nächsten Fläche
angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Der Mindestabstand zwischen dem Leuchtmittel und der angestrahlten Fläche muss 1m betragen.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung
nur durch eine identische ersetzen.
• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen
betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen
dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den
Originalteilen identisch sein.
• Das Netzkabel niemals quetschen oder beschädigen.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken.
Netztrennungsvorrichtungen
Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben
Installation
Das Gerät muss mittels der Schraublöcher am Bügel befestigt werden. Das Gerät darf während des Betriebs
nicht vibrieren oder weggleiten. Achten sie darauf, dass die Struktur, die das Gerät trägt, mindestens 10-mal
das Eigengewicht des Geräts tragen kann.
Das Gerät muss von einem Fachmann installiert werden. Es muss außerhalb der Reichweite von Personen und
nicht oberhalb von begangenen Wegen installiert werden.
Betrieb
Alle Funktionen und Programme können manuell über das Display gesteuert werden, ohne Controller.
MENU Taste drücken, um ins Menü zu gehen. Die Funktion mit den UP/DOWN Tasten wählen, bzw. den Wert
einstellen und mit der ENTER Taste bestätigen.
LCD DISPLAY
MODE MENU FUNKTION
A001~A511
A001~A511 DMX Mode / Jump Strobe
Au**
Au 1~Au31
Feste Farbe, 1~31 sind die Farbmischungen (Einzelheiten in nachstehender
Tabelle)
FF** FF 1~FF99 Farbwechsel, Wert +, Geschwindigkeit des Farbwechsels +
CC** CC 1~CC99 Farbübergang, Wert +, Geschwindigkeit des Farbwechsels +

© Copyright LOTRONIC 2018 PARLED-302IR 10
EE** EE 1~EE99 Farbimpuls, Wert +, Geschwindigkeit des Farbwechsels +
F*** F001~F009 Kein Stroboskopeffekt
F010~F255 Wert +, Stroboskopgeschwindigkeit +
Auto Auto Automatik, Replay FF**, CC**, EE**, F***
Soud
Soud Musiksteuerung 1
bLOF/bLON
"ENTER" drücken: "BLOF" = Keine Musik, Lampe an
“bLON" = Keine Musik, Black out
VOL1~VOL9
ENTER drücken "VOL"STROBE, “1~9" ist die Klangempfindlichkeit, Wert +,
Empfindlichkeit +
AU ** FARBWECHSELTABELLE
1 heißt, die Farbe leuchtet, Leere Felder heißt, die Farbe ist ausgeschaltet.
Color 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
R 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
G1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
B1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
UV 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
A1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Einstellen der DMX Adresse:
1. MENU Taste drücken, um ins Menü zu gehen. Mit den UP/DOWN Tasten d001 wählen und auf ENTER
drücken. Mit den UP/DOWN Tasten eine Adresse einstellen. ENTER drücken, um die Einstellung zu
speichern und das Menü zu verlassen. Oder auf MENU drücken, um die Funktion ohne Speichern zu
verlassen.
2. MENU Taste drücken, um ins Menü zu gehen. Mit den UP/DOWN Tasten eine der verschiedenen
Betriebsarten wählen und auf ENTER drücken, um die Einstellung zu speichern bzw. auf MENU drücken,
um das Menü unverändert zu verlassen.

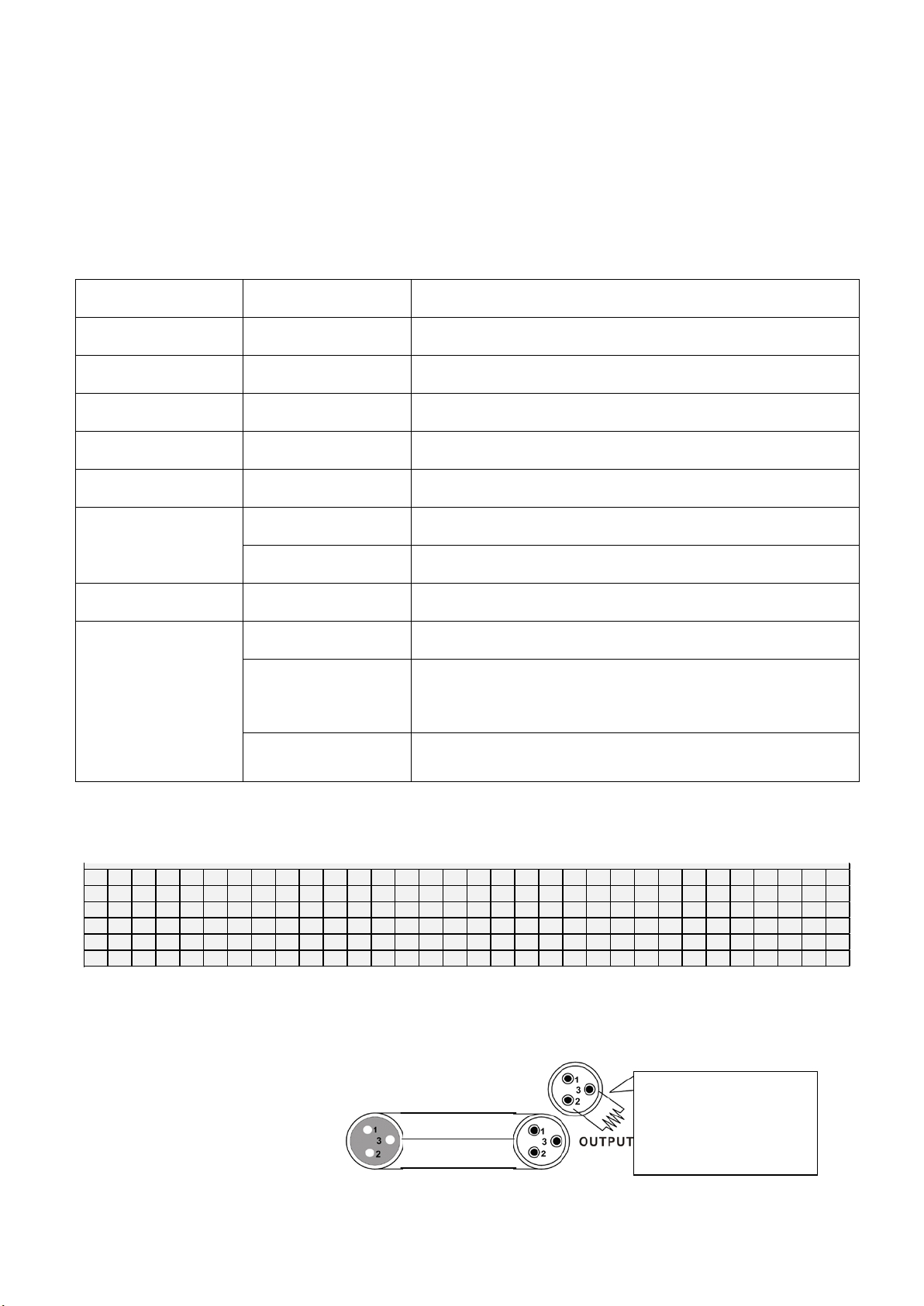

9 DMX Kanäle
KANAL WERT FUNKTION
1 0~255 Master Dimmer
2 0~255 R Dimmer
3 0~255 G Dimmer
40~255 B Dimmer
5 0~255 UV Dimmer
6 0~255 A Dimmer
7 0~9 Kein Stroboskopeffekt
10~255 LED Stroboskop von langsam nach schnell
8
0~50 Manueller Betrieb, Kanal 1-Kanal 7
51~100 Farbsprung, wie 'FF**' Betrieb
101~150 Farbsprung, wie 'CC**' Betrieb

© Copyright LOTRONIC 2018 PARLED-302IR 11
151~200 Farbimpuls, wie 'EE**' Betrieb
201~255 Automatik
90~255 Geschwindigkeitseinstellung
DMX Verbindung
Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.
DMX Steckerbelegung
Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist
es ratsam, einen DMX Signalwiderstand zwischenzuschalten.
FERNBEDIENUNG
Pflege
Regelmäßig die interne und externe Optik/Spiegel reinigen, um die Lichtstärke zu erhalten. Die Häufigkeit
hängt von der Betriebsumgebung ab: in einer feuchten, verrauchten oder besonders schmutzigen Umgebung
häuft sich mehr Schmutz an. Reinigen sie das Gerät mit normalem Glasreiniger.
Alle Teile müssen sorgfältig getrocknet werden.
Die externen Optikteile mindestens alle 3 Wochen reinigen. Die internen optikteile alle 2-3 Montage reinigen.
Versorgung............................................................................................110-240Vac 50/60Hz
Verbrauch ...................................................................................................................... 70W
Leuchtmittel................................ 6x 2W rot/6x 2W blau/6x 2W grün/6x 2W gelb/6x 2W UV
Abstrahlwinkel ................................................................................................................. 25°
Gewicht............................................................................................................................ 1kg
Abmessungen ........................................................................................ 190 x 190 x 150mm
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt
werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

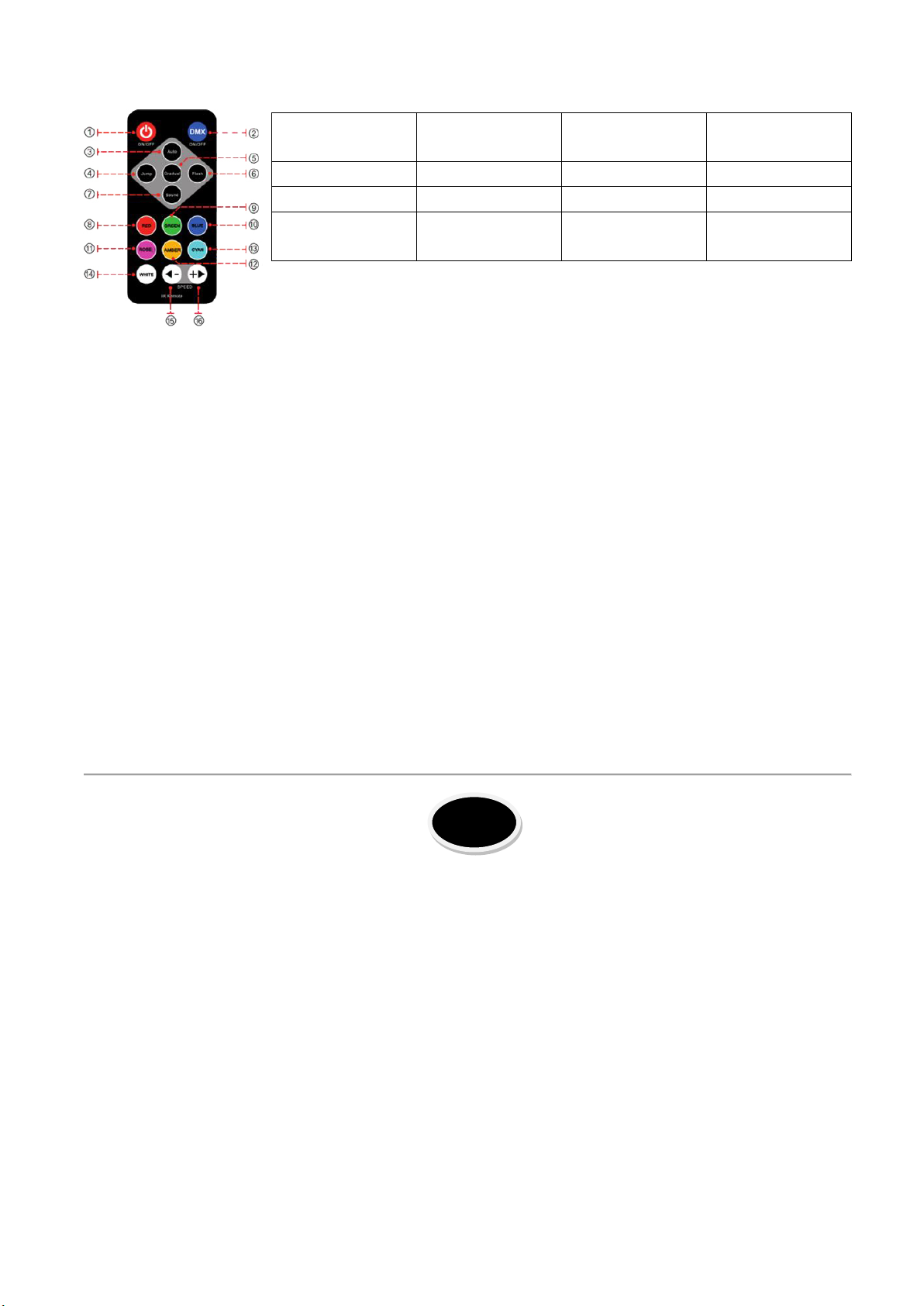

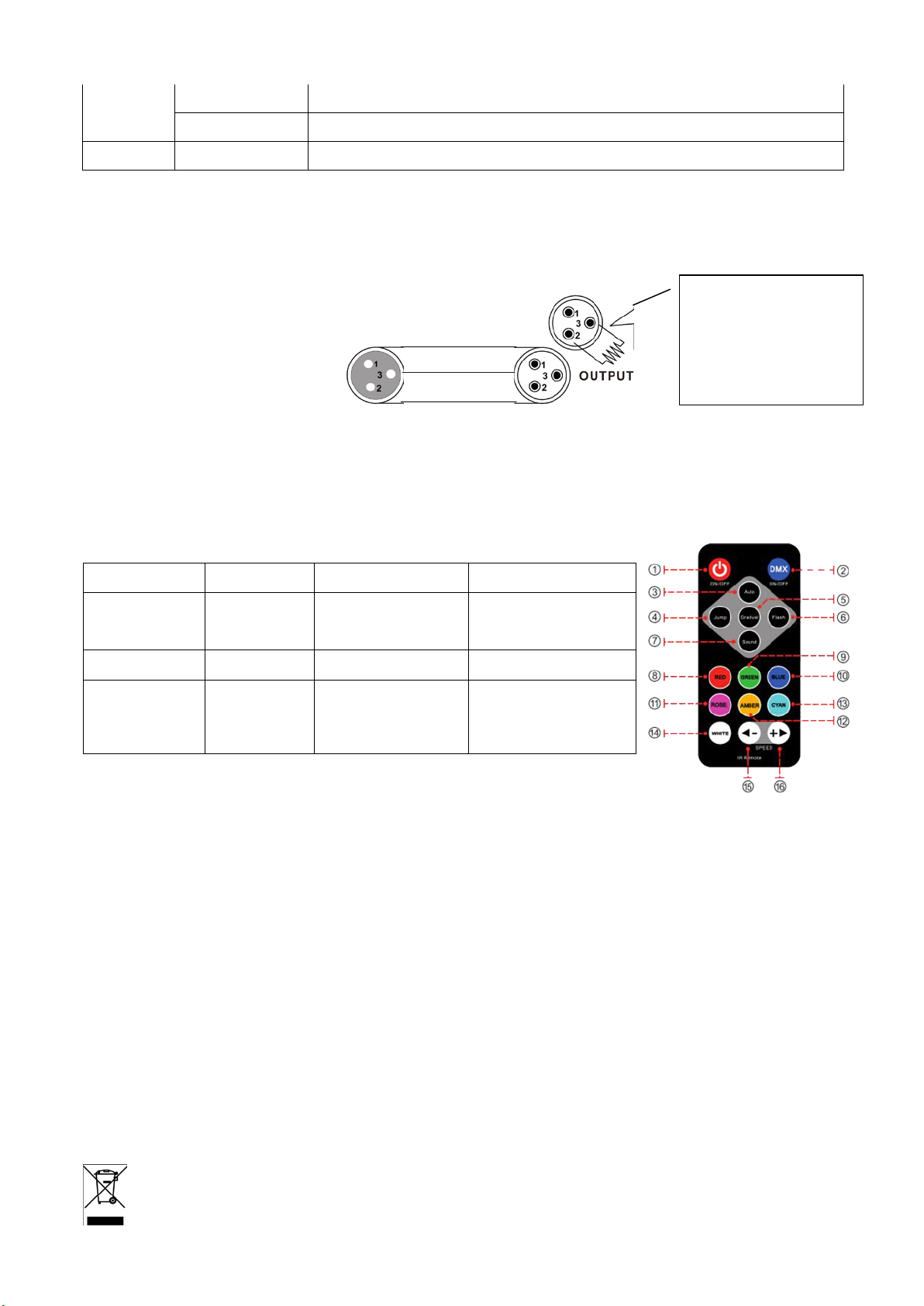

1. Ein/Aus 2. DMX Mode 3. Automatikbetrieb 4. Farbensprung
5. Allmählicher
Farbwechsel
6. Flash Mode 7. Audiobetrieb 8. Rot
9. Grün 10. Blau 11. Rosa 12. Cyan
13.Amber
14.UV
15.Geschwindigkeit
Farbe
Empfindlichkeit –
16.Geschwindigkeit
Farbe
Empfindlichkeit +
EINGANG
NEUTRAL
DMX +
DMX-
120 Ohm 1/4W
Widerstand zwischen
Pin2 (DMX-) und Pin 3
(DMX+) am letzten Gerät

© Copyright LOTRONIC 2018 PARLED-302IR 12
PAR Z 30 RGBA-UV LED
1. PREDEN ZAČNETE
Navodila za razpakiranje
Takoj po prejemu paketa, pazljivo razpakirajte karton, preverite vsebino, da se prepričate, da so vsi deli
prisotni in so bili prejeti v dobrem stanju. Obvestite tovornega podjetje takoj in obdržati embalažo za pregled,
če vam se zdi, da je poškodovan zaradi tovornega prometa ali sama škatla kaže znake slabega ravnanja.
Kartonska škatla in vsa embalaža. V primeru, da mora biti naprava vrnjena v tovarno, je pomembno, da se
ogrodje vrne v prvotni embalaži tovarne in pakiranju
Varnostni napotki
Prosimo, da skrbno preberete ta navodila, ker vsebujejo pomembne informacije o namestitvi, uporabi in
vzdrževanju tega izdelka.
• Prosimo, shranite ta priročnik za poznejšo uporabo. Če prodajate napravo drugemu uporabniku se
prepričajte, da je prejel tudi ta navodila.
• Vedno se prepričajte, da izdelek povezujete na ustrezno napetost in da električna napetost na katero se
povezujete, ni višja od tiste, ki je navedeno na koncu navodil.
• Ta izdelek je namenjen samo za uporabo v zaprtih prostorih!
• Da bi preprečili nevarnost požara ali električnega udara, ne izpostavljajte izdelka dežju ali vlagi. Prepričajte
se, da ni nobenih vnetljivih snovi v bližini enote, med delovanjem.
• Naprava mora biti postavljena v prostor z ustreznim prezračevanjem, vsaj 50 cm od sosednjih površin.
• Vedno izključite iz električnega omrežja pred servisiranjem ali zamenjavo varovalke in se prepričajte, da
nadomestite z varovalko enake velikosti in vrste.
• Najmanjša razdalja med lučjo in osvetljeno objekta mora biti vsaj 1m
• Maksimalna temperatura (Ta) je 104 ° F (40 ° C). Ne uporabljajte izdelka pri temperaturah, višjih od teh.
Najmanjša razdalja med lučjo in osvetljeno objekta mora biti vsaj 1m primeru resnega problema delovanja,
prenehajte z uporabo naprave takoj. Nikoli ne poskušajte popravljati sami. Popravila, ki jih izvajajo
nekvalificiranih ljudi, lahko povzroči poškodbe ali okvare. Prosimo, da se obrnite na najbližji pooblaščeni
tehnični center za pomoč. Vedno uporabite isto vrsto rezervnih delov.
• Ne priključite napravo na dimmer pack.
• Prepričajte se, da je napajalni kabel ni poškodovan.
• Nikoli ne izvlecite napajalni kabel s potegom za kabel.
• Izogibajte se neposrednemu izpostavljanju oči svetlobnega vira, medtem ko je vklopljen.
ODKLOP NAPRAVE
Če je naprava povezana preko eletričnega vtiča ali sponke, odklop, naprava mora biti biti enostavnen in
dostopen.
Namestitev
Naprava mora biti nameščena s svojimi luknjami na vijake na nosilcu. Vedno poskrbite, da je enota trdno
nameščena, da se prepreče vibracije in zdrs med delovanjem. Vedno poskrbite, da je podlaga, na katero
pritrdite napravo varna in sposobna prenesti 10-kratno težo naprave. Prav tako vedno uporabljajte varnostno
vrv, ki lahko prenese 12-kratno težo enote.
SLO

© Copyright LOTRONIC 2018 PARLED-302IR 13
Kako kontroliramo napravo?
Vse funkcije in dejavnosti, je mogoče nadzorovati ročno na zaslonu brez DMX krmilnika.
Vstopite v meni s pritiskom na tipko MENU in izberite točko menija preko tipk UP / DOWN. Pritisnite tipko
ENTER, da potrdite svojo izbiro. Povečajte ali zmanjšajte vrednosti prek tipk UP / DOWN. Pritisnite ENTER za
potrditev in izhod iz menija.
MENI
NAČIN MENI FUNKCIJA
A001~A511
A001~A511 DMX način / skokovit strobe
Au**
FF**
Au 1~Au31 Fiksne barve, 1~15 / 5 barvni mix (glej podrobnosti spodaj)
FF 1~FF99 Skokovita sprememba, Vrednost +, hitrost spremembe barv +
CC** CC 1~CC99 Postopna sprememba, Vrednost +, hitrost spremembe barv +
EE** EE 1~EE99 Pulzna sprememba, Vrednost +, hitrost spremembe barv +
F*** F001~F009 Brez Strobe
F010~F255 Vrednost +, hitrost strobe +
Auto Auto Samodejni način, Ponovitev FF**, CC**, EE**, F***
Soud
Soud Zvočni način 1
bLOF/bLON Pritisnite gumb " ENTER ": "BLOF" brez zvoka , luč vklopljena
bLON : brez zvoka, Black out
VOL1~VOL9
Pritisnite ENTER "VOL"STROBE, “1~9" da nastavite zvočno
občutljivost, Vrednost +, Občutljivost +
AU ** TABELA BARVNIH SPREMEMB
Označeno z "1" pomeni, da je barva VKLOPLJENA, prazni presledki pomenijo "OFF".
Color 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
R 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
G1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
B1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
UV 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
A1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Nastavitev DMX adrese:
1. Vstopite v meni s pritiskom na tipko MENU. Izberite d001 preko tipk UP / DOWN in pritisnite tipko ENTER.
Spremenite vrednost preko tipk UP / DOWN. Pritisnite ENTER, da shranite in izstopite, ali pritisnite tipko
MENU za izhod brez shranjevanja.
2. Vstopite v meni s pritiskom na tipko MENU, da izberete med različnimi operacijskimi kodami prek tipk UP /
DOWN. Pritisnite ENTER, da shranite in zaženete ali MENU, da zapustite meni in se vrnete v načine
delovanja.

© Copyright LOTRONIC 2018 PARLED-302IR 14
Tabela 9 DMX kanalov
KANAL VREDNOST FUNKCIJA
1 0~255 Master dimmer
2 0~255 R dimmer
3 0~255 G dimmer
40~255 B dimmer
5 0~255 UV dimmer
6 0~255 A dimmer
7 0~9 Brez Strobe
10~255 LED strobe od počasnega do hitrega
8
0~50 Ročni način, na voljo od CH1-CH7
51~100 Skokovita sprememba, enako kot 'FF**' način
101~150 Postopna sprememba, enako kot 'CC**' način
151~200 Pulzna sprememba, enako kot 'EE**' način
201~250 Samodejni način
90~255 Nastavitev hitrosti
PRIKLJUČKI
Kabli morajo imeti XLR vtikač (moški) na enem koncu in XLR vtičnico (ženski) na drugem koncu.
DMX konektor konfiguracija
Terminator zmanjšuje napako signala. Da bi se izognili težavam prenosa signala in motnje, je vedno
priporočljivo, da se poveže DMX terminator signala.
DALJINSKI UPRAVLJALNIK - DELOVANJE
1. VKLOP/
IZKLOP
2. DMX Način 3. Samodejni način 4. Skokovit
Način
5. Progresivn
i Način
6. Flash Način 7. Audio Način 8. Rdeča
9. Zelena 10. Modra 11. Rose 12. Cyan
13. Rjava 14. UV 15. Hitrost/ Barva
občutljivost –
16. Hitrost/Barva
občutljivost +
INPUT
COMMON
DMX +
DMX-
Upor 120 ohmov
1 / 4w med pin 2
(DMX-) in pin 3 (DMX +)
zadnje naprave.

© Copyright LOTRONIC 2018 PARLED-302IR 15
Lees aandachtig de veiligheidsinstructies. Ze omvatten belangrijke informaties inzake installatie,
bediening en onderhoud.
Čiščenje enote
Čiščenje notranjih in zunanjih optičnih leč in ogledal se mora izvajati redno za optimalno oddajanje svetlobe.
Pogostost čiščenja je odvisna od okolja, v katerem deluje enotao: vlaga, dim ali zelo umazano okolje lahko
povzroči večje nabiranje umazanije na optiki enote.
Čistite z mehko krpo z normalno tekočino za čiščenje stekla.
Vedno osušite dele previdno.
Čiščenje zunanje optike vsaj vsakih 20 dni. Čiščenje notranje optike vsaj vsakih 30/60 dni.
Tehnični podatki
Napajanje......................................................................................... 110 - 240V AC, 50/60Hz
Poraba............................................................................................................................ 70W
Vir svetlobe........................6x 2W red/6x 2W blue/6x 2W green/6x 2W oranžna /6x 2W UV
Svetlobni kot .................................................................................................................... 25°
Teža .................................................................................................................................. 1kg
Dimenzije............................................................................................... 190 x 190 x 150mm
Za Slovenijo:
PAR PROJECTOR MET 30 RGBA-UV LED
Veiligheidsinstructies
•Bewaar deze handleiding ter latere raadpleging op. Indien u het toestel aan en andere gebruiker verkocht,
wees zeker dat hij deze handleiding ook ontvangt.
•Verwijder de verpakking en controleer dat het toestel niet tijdens transport wordt beschadigd alvorens u
het toestel gebruikt.
•Let erop dat de netspanning niet hoger is dan degene die wordt vermeld aan het einde van deze
gebruiksaanwijzing.
•Alleen voor gebruik binnenshuis en in een droge ruimte.
•Installeer het toestel in een goed geluchte ruimte, in tenminste 1m afstand van andere oppervlakten.
Wees zeker dat de ventilatie openingen niet gebkokkeerd zijn.
•De minimale afstand tussen de lamp en het verlichte voorwerp moet ten minste 1 m zijn
•Trek de stekker uit het stopcontact alvorens u het toestel reinigt.
•Wees zeker dat geen ontvlambare materialen naast het toestel tijdens de werking zijn.
•Bevestig het toestel met veiligheidskabels
NL

© Copyright LOTRONIC 2018 PARLED-302IR 16
•In geval van problemen bij de bediening schakel het toestel direct uit.
•Nooit het toestel zelf repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden.
Alleen originele onderdelen voor alle reparties gebruiken.
•Tijden de werking geen draden aanraken omdat hoge spanningen elektrische schokken kunnen
veroorzaken.
Ontkoppeling van het net
Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd makkelijk bereikbaar
zijn
Installatie
Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om
trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel
bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een
veiligheidskabel dat 12 keer het gewicht kan dragen.
Bediening
Alle functies en modi kunnen handmatig via de display zonder DMX controller bestuurd worden.
Druk de ENTER toets en kies het menu item via de UP/DOWN toetsen. Druk ENTER om u keuze te bevestigen.
Verhoog of minder de waarde d.m.v. de ENTER toets. Druk op ENTER om te bevestigen en het menu te
verlaten.
LCD DISPLAY
MODE MENU FUNCTIE
A001~A511
A001~A511 DMX Mode / Jump Strobe
Au**
FF**
Au 1~Au31 Vaste kleur, 1~31 bedoelt kleurenmix ( zie beneden)
FF 1~FF99 Jump Change, waarde +, kleurwisselsnelheid +
CC** CC 1~CC99 Gradual Change, waarde +, kleurwisselsnelheid +
EE** EE 1~EE99 Pulse Change, waarde +, kleurwisselsnelheid +
F*** F001~F009 Geen stroboscoop effect
F010~F255 Waarde +, Stroboscoop snelheid +
Auto Auto Auto Mode, Replay FF**, CC**, EE**, F***
Soud Soud Geluidsbesturing 1
bLOF/bLON ENTER drukken: bLOF: Geen geluid, licht aan
bLON: Geen geluid, Black Out
VOL1~VOL9
Druk ENTER "VOL"STROBE, “1~9" bedoelt geluid gevoeligheid,
waarde +, gevoeligheid +
AU ** KLEURWISSELTABEL
"1" bedoelt dat de kleur aangeschakeld is, leeg bedoelt dat de kleur uitgeschakeld is.

© Copyright LOTRONIC 2018 PARLED-302IR 17

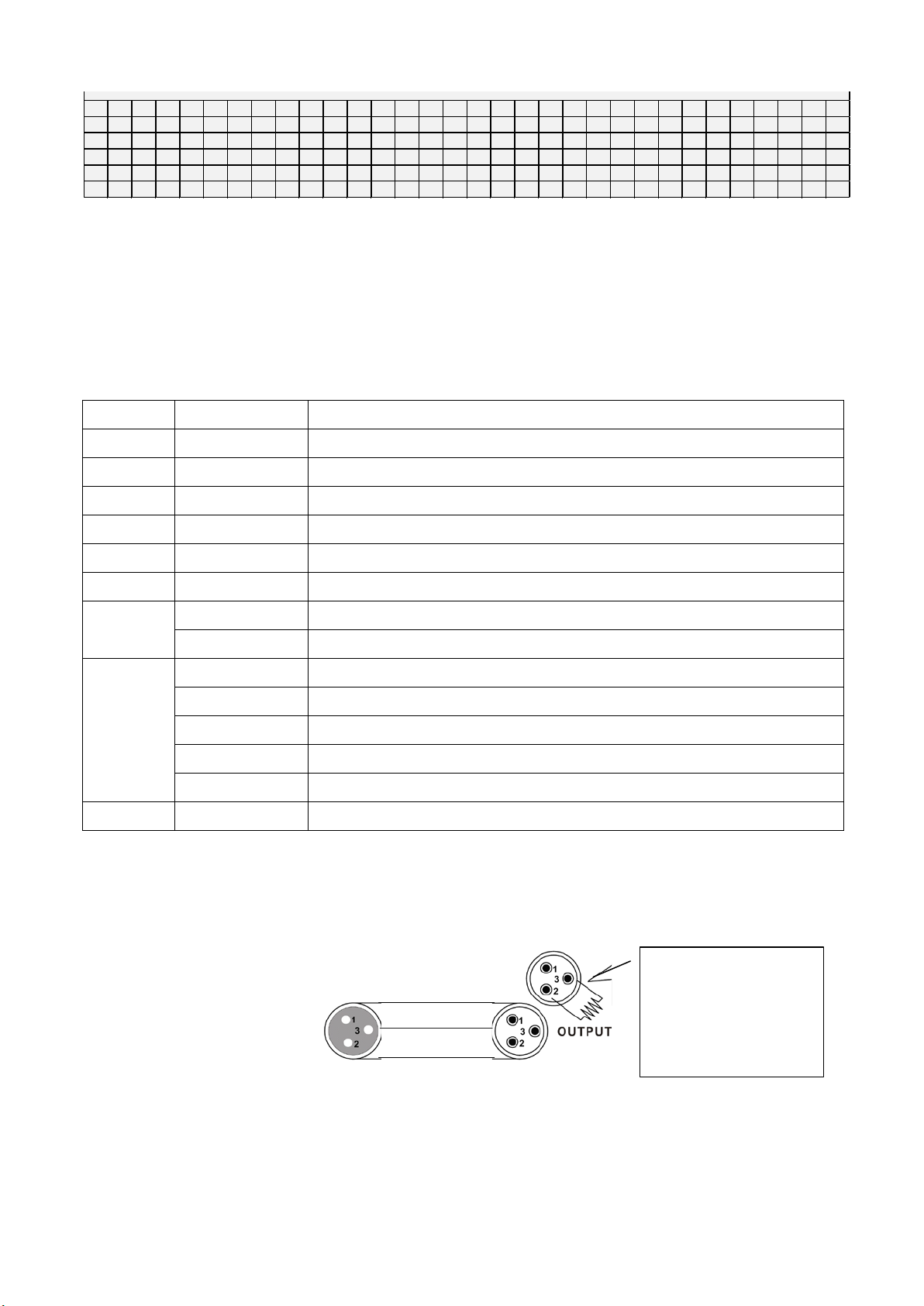

Color 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
R 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
G1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
B1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
UV 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
A1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Instellen van de DMX code
1. Druk op MENU. Kies d001 via de UP/DOWN toetsen en druk ENTER. Stel de waarde d.m.v. de UP/DOWN
toetsen in en bevestig met ENTER of druk de MENU toets om de functie te verlaten.
2. Druk de MENU toets en kies tussen een hoeveelheid van werkingsmodi d.m.v. de UP/DOWN toetsen. Druk
op ENTER om het programma af te spelen of op MENU om de functie zonder wijziging e verlaten.
9 KANAALS DMX TABEL
KANAAL WAARDE FUNCTIE
1 0~255 Master dimmer
2 0~255 R dimmer
3 0~255 G dimmer
40~255 B dimmer
5 0~255 UV dimmer
6 0~255 A dimmer
7 0~9 Geen stroboscoopeffect
10~255 LED strobe van traag naar snel
8
0~50 Manual Mode, CH1-CH7
51~100 Jump change, zoals 'FF**' mode
101~150 Gradual change, zoals 'CC**' mode
151~200 Pulse change, zoals 'EE**' mode
201~255 Auto Mode
90~255 Snelheidsinstelling
KABELCONNECTOREN
De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.
DMX connector configuratie
De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het
aanbevolen een DMX signaal eindweerstand aan te sluiten.
INGANG
COMMON
DMX +
DMX-
120 ohm 1/ 4W
weerstand tussen pin 2
(DMX-) en pin 3 (DMX+)
van de laatste unit.

© Copyright LOTRONIC 2018 PARLED-302IR 18
Afstandsbediening
Reiniging
Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te
verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of
bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.
•Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
•Droog de delen altijd zorgvuldig.
•Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle
30/60 dagen.
Specificaties
Voeding.................................................................................................110-240Vac 50/60Hz
Opgenomen vermogen.................................................................................................. 70W
Lichtbron..........................6x 2W rood/6x 2W blauw/6x 2W groen/6x 2W amber/6x 2W UV
Afstraalhoek..................................................................................................................... 25°
Gewicht............................................................................................................................ 1kg
Afmetingen ............................................................................................ 190 x 190 x 150mm
BELANGRIJKE OPMERKING De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren
daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
Desembalaje
A la recepción del equipo, abra el embalaje y compruebe que todas las piezas están en buen estado y que está
todo el equipo completo. Conserve el embalaje, para poder trasladar el equipo con toda seguridad.
Instrucciones de seguridad
Lea atentamente este manual, ya que contiene informaciones importantes para la instalación, mantenimiento
y uso del equipo.
• Conserve el manual para futuras consultas. Si alguna vez el equipo cambia de usuario, hágale llegar este
manual de instrucciones junto al equipo.
• Asegúrese de que la corriente del enchufe cumple con las necesidades técnicas del equipo, indicadas en el
1. Aan/uit 2. DMX mode 3. Auto mode 4. Jump mode
5. Gradual
mode
6. Flash
mode
7. audio mode
8. Rood
9. Groen 10. Blauw 11. Rosa 12. Cyan
13. Amber 14. UV 15. Snelheid
Kleur /
Gevoeligheid –
16. Snelheid
Kleur / Gevoeligheid
+
ES

© Copyright LOTRONIC 2018 PARLED-302IR 19
mismo.
• Únicamente para ser usado en interiores.
• Con el fin de evitar cualquier riesgo de incendio o descara electrica, no exponga el equipo a la lluvia o
humedad. Asegúrese de ningún objeto inflamables encuentra cerca del equipo durante su funcionamiento.
• Instale el equipo en un lugar bien ventilado y con una distancia mínima de 50 Cm, de cualquier superficie.
Asegúrese de que las rejillas de ventilación, no estén obstruidas.
• La distancia mínima entre la lámpara y el objeto iluminado debe ser de al menos 1 m
• Desenchufe el equipo de la corriente antes de cualquier manipulación, limpieza o mantenimiento.
• La temperatura ambiente, no puede ser superior a los 40°C. No haga funcionar el equipo a temperaturas
superiores.
• En caso de mal funcionamiento, desenchufe inmediatamente el equipo y hágalo revisar por un técnico
cualificado. No intente jamás reparar el equipo usted mismo. Haga que utilicen siempre recambios originales.
• Asegúrese de que el cable de corriente, no este dañado.
• Jamás desenchufe el equipo tirando desde el cable.
• No exponga sus ojos a la fuente luminosa.
DISPOSITIVO DE CORTE: Cuando un enchufe o un conmutador, son utilizados para desconectar el equipo de la
corriente, estos dispositivos han de estar siempre accesibles
Instalación
Fije el equipo con tornillos mediante las escuadras. Asegúrese de que el equipo queda sólidamente fijado para
evitar las vibraciones y los movimientos durante su funcionamiento. Compruebe que la estructura que soporta
el equipo es suficientemente sólida y capaz de aguantar al menos 10 veces el peso del equipo. Utilice, además
un cable de seguridad que aguante 12 veces el peso del equipo, este cable ha de ser fijado al equipo y a un
punto diferente de la escuadra de fijación.
Funcionamiento
Todas las funciones y modos, pueden ser controlados manualmente por el Display, sin necesidad de
controlador DMX.
Apriete la tecla MENU y seleccione el modo de funcionamiento mediante las botones UP/DOWN. Apriete en
ENTER para confirmar la selección. Aumente o disminuya el valor mediante las teclas UP/DOWN. Apriete
ENTER para confirmar y salir del menú.
Menú
MODO MENU FUNCION
A001~A511
A001~A511 Modo DMX / Estroboscopio
Au**
FF**
Au 1~Au31 Colores fijos, 1~31 corresponde a la mezcla de 4colores (ver el detalle más
abajo)
FF 1~FF99 Cambio total, Valor +, Velocidad de cambio de color +
CC** CC 1~CC99 Cambio progresivo, Valor +, Velocidad de cambio de color +
EE** EE 1~EE99 Cambio a impulsión, Valor +, Velocidad de cambio de color +
F*** F001~F009 Sin efecto estrobo

© Copyright LOTRONIC 2018 PARLED-302IR 20
F010~F255 Valor +, Velocidad de estroboscopio +
Auto Auto Modo automático, Replay FF**, CC**, EE**, F***
Soud
Soud Modo controlado por el sonido1
bLOF/bLON
Apriete en ENTER: "BLOF" = Si silencio, luz encendida
“bLON" = Si silencio, Black out
VOL1~VOL9 Apriete en ENTER "VOL"STROBE, “1~9" es el ajuste de la sensibilidad sonora,
Valor +, Sensibilidad +
AU ** TABLA DE CAMBIO DE COLOR
"1" SIGNIFICA QUE EL COLOR ESTÁ ENCENDIDO, LAS CASILLAS APAGADAS SIGNIFICAN QUE LOS COLORES
ESTÁN APAGADOS.
Ajuste de la dirección DMX:
1. Entre en el menú apretando la tecla MENU. Seleccione D001 mediante las teclas UP/DOWN. Cambie el
valor mediante las teclas UP/DOWN. Apriete en ENTER para guardar o MENU para salir sin guardar.
2. Entre dentro del menú apretando la tecla MENU. Seleccione los diferentes modos de funcionamiento
mediante los botones UP/DOWN. Apriete ENTER para grabar o en MENU para salir del menú y volver a los
modos de funcionamiento.
TABLA DE 9 CANALES DMX
Canal
Valor
Función
1 0~255 Regulador general
2
0~255
Regulador Rojo
3 0~255 Regulador Verde
4
0~255
Regulador Azul
5 0~255 Regulador UV
6
0~255
Regulador ámbar
7 0~9 Sin efecto estroboscopio
10~255
Estroboscopio LED de lento a rápido
8
0~50 Modo manual, disponible de CH1-CH7
51~100
Cambio repentino, idéntico al modo 'FF**'
101~150 Cambio progresivo, idéntico al modo 'CC**'
151~200
Cambio a impulsión, idéntico al modo 'EE**'
201~255 Modo Auto
9
0~255
Ajuste de velocidad
