Icidu NI-707505 User manual

ndleiding-Network Switch1.01.indd 2
26-01-2007 16:02:1
NETWORK SWITCH
5 PORTS
10/100 MBPS
NI-707505

NETWORK SWITCH
5 PORTS
10/100 MBPS
COMMUNICATION
SUPPORT
-N E D E R L A N D S 4 / 7
-E N G L I S H 8 / 1 1
-FRANÇAIS 12/15
-D E U T S C H 1 6 / 1 9
-E S PA Ñ O L 2 0 / 2 3
-ITALIANO 24/27
-PORTUGUES 28/31
-DANSK 32/35
-SUOMI 36/39
-POLSKI 40/43
-РОССИЯ 44/47
-ΕΛΛΗΝΙΚΆ 48/51
-TÜRKÇE 52/55
ndleiding-Network Switch1.01.indd 4
26-01-2007 16:02:2

INLEIDING
Allereerst hartelijk dank voor de aanschaf van de ICIDU Switch.
Als je meerdere pc’s met elkaar wilt verbinden, moeten we een apart
apparaat hebben dat de pc’s met elkaar verbindt. Hier zijn algemeen
genomen twee apparaten voor beschikbaar: de hub en de switch. Een
switch maakt onderscheid tussen de verschillende segmenten van een
netwerk. En hij optimaliseert zijn datastromen zodat, het totale netwerk
minimaal wordt belast. Met deze switch kun je snel en eenvoudig een
netwerk opzetten.
INHOUD VAN DE VERPAKKING
Voor je met de installatie begint controleer of alle benodigde onderdelen
aanwezig zijn. In de verpakking dient aanwezig te zijn:
-5 Ports Switch
-Power adapter ( 5 poorts Switch) 9V DC/0.6A
-Manual
TECHNISCHE SPECIFICATIES
-Aantal poorten 5 x 10/100 Mbps RJ45-poort
-Ondersteunt: IEEE 802.3 10BASE-T, IEEE 802.3U 100BASE-TX
-Ondersteunt: Full- en half duplex (Auto-Negotiation)
-Transfermode: Store-and-forward
-Elke poort kan als uplink worden gebruikt.
-MAC Adress Learning: Automatically learning en Update
-Netwerkprotocol: CSMA/CD
-Werktemperatuur: 0 - 40 °C
-Vochtigheid: 10 - 90%
-Besturingssysteem onafhankelijk
NEDERLANDS
4
ndleiding-Network Switch1.01.indd 5ndleiding-Network Switch1.01.indd 5 26-01-2007 16:02:226-01-2007 16:02:2

TOEPASSINGMOGELIJKHEDEN
Met deze switch kun je meerdere computers eenvoudig toegang geven
tot je ADSL verbinding en bijvoorbeeld het internet delen. Sluit het ADSL
modem aan op poort 1 van de switch, na enkele seconde zal LED 1 gaan
branden. Nu kun je de pc’s aansluiten, als de pc’s opgestart zijn, zullen
ook de desbetreffende LED’s gaan branden. Als het ADSL modem over
de functie DHCP* beschikt, zullen de deelnemende pc’s nu over internet
beschikken. Het wordt nu heel eenvoudig om mappen en/of printers
te delen.
* Het toekennen van ip-adressen aan de pc’s in het thuisnetwerk gebeurt
automatisch en wordt gedaan door de DHCP-server in je router.
Deze kijkt eerst welke ip adressen nog niet bezet zijn en kent het
eerst-volgende ip-adres dat vrij is toe.
HET INSTELLEN VAN EEN NETWERK ONDER
WINDOWS XP
Klik op ‘Start’ en kies voor ‘Mijn netwerklocaties’, je kunt deze optie
mogelijk ook benaderen via het icoon “Mijn Netwerklocaties” op je
bureaublad.
Het volgende scherm verschijnt:
5
ndleiding-Network Switch1.01.indd 6ndleiding-Network Switch1.01.indd 6 26-01-2007 16:02:226-01-2007 16:02:2

Dubbelklik linksboven op ‘Thuisnetwerk of een klein bedrijfsnetwerk
instellen’. De wizard netwerk wordt gestart. Deze wizard leidt je door
de stappen die nodig zijn om deze computer in je netwerk op te nemen.
Aan het einde wordt er gevraagd of er een diskette aangemaakt moet
worden. Wil je in het netwerk meerdere computers opnemen, doorloop
deze wizard dan op iedere computer. Je kunt nu mappen (directories)
delen of verbinding maken met mappen die op andere computers
gedeeld worden.
HARDWARE INSTALLATIE
Zodra je de switch op de voedingsadapter hebt aangesloten gaat de
power LED (Rood) branden en zullen link/act LED’s eenmaal oplichten.
De andere ’s (Groen) zullen gaan branden zodra een van de UTP poorten
zijn aangesloten op de computer. Als data verstuurd wordt van een
computer naar een andere computer zullen de LED’s gaan knipperen.
NEDERLANDS
6
ndleiding-Network Switch1.01.indd 7ndleiding-Network Switch1.01.indd 7 26-01-2007 16:02:226-01-2007 16:02:2

GARANTIE
Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een
garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software
en oplaadbare batterijen geven wij geen support of garantie. Afhandeling
van garantie vindt alleen plaats via de dealer waar het betreffende artikel
is gekocht.
Specifi caties kunnen zonder berichtgeving worden gewijzigd.
Alle ICIDU producten voldoen aan geldende Europese normeringen en
wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze
website www.icidu.com
ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten
zijn en blijven eigendom van de rechtmatige eigenaar.
© Copyright 2010 ICIDU
Alle rechten worden uitdrukkelijk voorbehouden
7
ndleiding-Network Switch1.01.indd 8ndleiding-Network Switch1.01.indd 8 26-01-2007 16:02:226-01-2007 16:02:2

INTRODUCTION
First of all thank you for buying the ICIDU Switch. If you wish to connect
several PCs to each other, you will require a separate device that
connects the PCs to each other. Generally, two devices are available for
this purpose. the hub, and the switch. A switch is able to distinguish
between the various segments of a network. It also optimises data fl ows
to minimise the overall load on the network. This switch enables you to
set up a network quickly and easily.
PACKAGE CONTENTS
Before proceeding with the installation, check that all the parts required
are present. The packaging should contain the following:
- 5-Port Switch
- Power adapter ( 5-port Switch) 9V DC/0.6A
- Manual
TECHNICAL SPECIFICATIONS
- Number of ports 5 x 10/100 Mbps RJ45 port
- Supports: IEEE 802.3 10BASE-T, IEEE 802.3U 100BASE-TX
- Supports: Full and half duplex (Auto-Negotiation)
- Transfer mode: Store-and-forward
- Each port can be used as an uplink.
- MAC Address Learning: Automatically learning and Update
- Network protocol: CSMA/CD
- Working temperature: 0 - 40 °C
- Humidity: 10 - 90%
- Independent operating system
ENGLISH
8
ndleiding-Network Switch1.01.indd 9ndleiding-Network Switch1.01.indd 9 26-01-2007 16:02:226-01-2007 16:02:2

APPLICATION OPTIONS
A network switch is a distribution centre for all your network connections.
It allows you to connect several PCs within a network to each other, and to
share fi les, peripheral devices and Internet connections. This switch allows
you to provide several computers with easy access to your ADSL
connection, as well as shared access to the Internet, for example. Connect
the ADSL modem to Port 1 of the switch and LED 1 will light up within a
few seconds. You may now connect the PCs; the related LEDs will light up
after the PCs start-up. If the ADSL modem has a DHCP* function, the PCs
in the network will also be able to access the Internet. It will now be very
easy to share folders and/or printers.
* The DHCP server in your router will automatically assign IP addresses to
PCs in the home network. The DHCP server in your router will fi rst check
for unassigned IP addresses and will assign the next available IP address
to the PC in question.
SETTING-UP A NETWORK UNDER WINDOWS XP

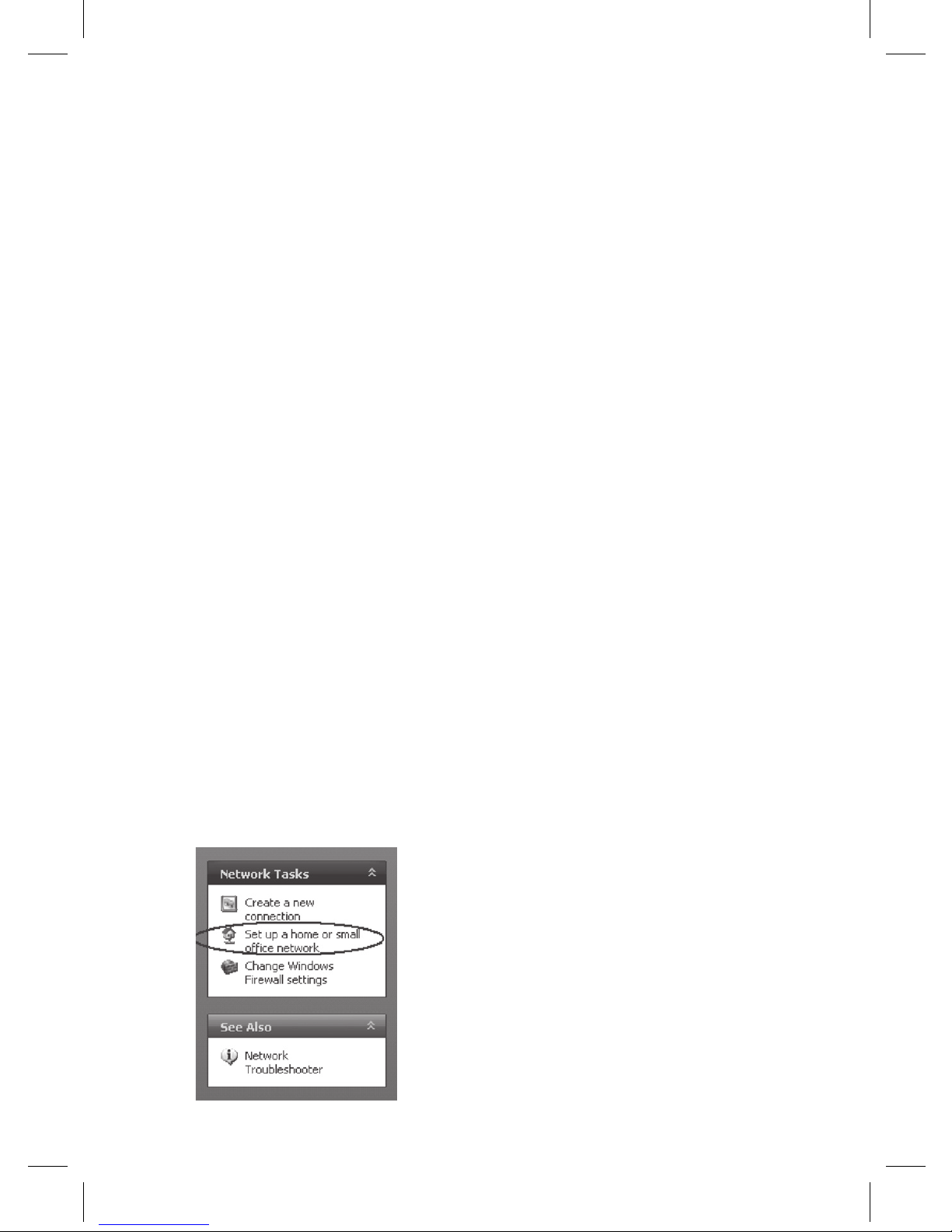

Click on ‘Start’ and select ‘My Network Places’; you may also access this
option by clicking on the ‘My Network Places’ icon on your desktop.
The following screen will appear:
9
ndleiding-Network Switch1.01.indd 10ndleiding-Network Switch1.01.indd 10 26-01-2007 16:02:226-01-2007 16:02:2

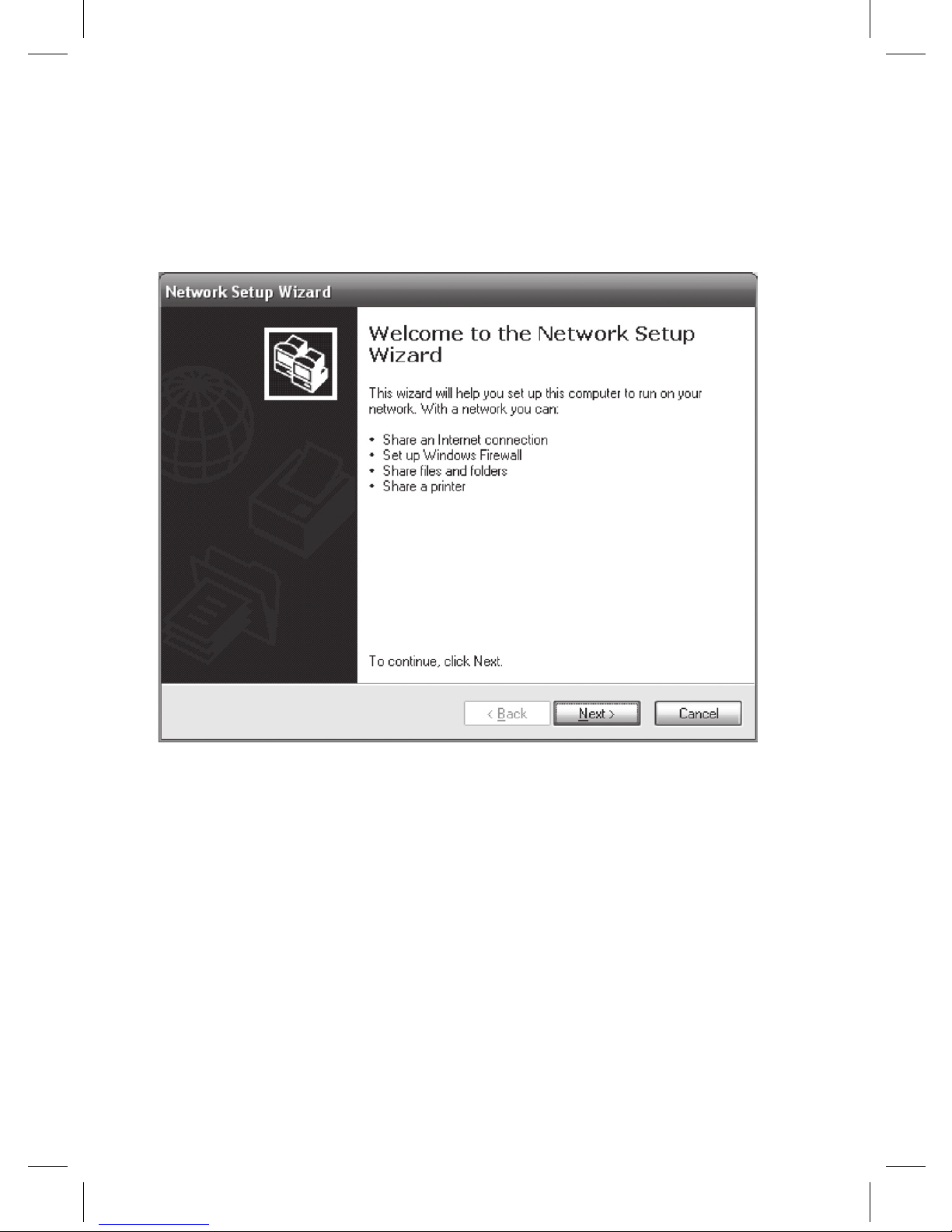

Double-click at the top, left, on ‘Set up a home or small offi ce network’.
The Network Setup Wizard will start-up. This wizard will guide you through
the steps required to set up this computer to run on the network.
At the end, you will be asked whether a diskette is to be created. If you
wish to connect several computers to your network, run this wizard on
each computer. You can now share folders (directories) or connect to
shared folders located in other PCs.
HARDWARE INSTALLATION
As soon as the power adapter of the switch is connected, the power LED
(Red) will light up and the Link/Act LEDs will light-up once. The other LEDs
(Green) will light-up as soon as one of the UTP ports is connected to the
computer. The LEDs will fl ash when data is transmitted from one computer
to another.
ENGLISH
10
ndleiding-Network Switch1.01.indd 11ndleiding-Network Switch1.01.indd 11 26-01-2007 16:02:226-01-2007 16:02:2

WARRANTY
Unless specifi ed otherwise, all items sold under the ICIDU name are covered
by a 10-year warranty. No warranty or support is provided for the software
and rechargeable batteries that are provided. Claims under warranty can be
made only via the dealer from whom the item was purchased.
Specifi cations can be changed without notice.
All ICIDU products comply with current European safety and environmental
standards and legislation. For further details, visit our website www.icidu.com
ICIDU is a registered trademark. All other brand names and rights in connection with them
are and remain the property of the rightful owner.
© Copyright 2010 ICIDU
All rights expressly reserved
