Icy Box IB-LAN300-C3 User manual

Manual IB-LAN300-C3Manual IB-LAN300-C3
USB 3.0 Type-C®to 2.5 Gigabit Ethernet adapter
Handbuch IB-LAN300-C3
USB 3.0 Type-C®zu 2.5 Gigabit Ethernet Adapter

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Ver-
meidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod
oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu
leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschä-
den führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgese-
hen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass
dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung
mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elekt-
rogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gel-
ben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batte-
rien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum
Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected] oder be-
suchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
ACHTUNG
ACHTUNG

Manual IB-LAN300-C3Manual IB-LAN300-C3
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information
in terms of the probability of occurrence as well as the type and severity of the consequences
if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious
injury.
Warns of a potentially hazardous situation that may cause death
or serious injury.
Warns of a potentially hazardous situation that may cause minor
injury.
Warns of a potential situation that may cause material or environ-
mental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
•
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING

Manual IB-LAN300-C3Manual IB-LAN300-C3
5. Potential data lossData lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short
circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling
circle interrupted
This icon on product and packaging indicates that this product must not be dis-
posed of as part of domestic waste. In compliance with the Waste Electrical
and Electronic Equipment Directive (WEEE) this electrical device and potentially
included batteries must not be disposed of in conventional, domestic waste or
recycling waste. If you would like to dispose of this product and potentially
included batteries, please return it to the retailer or your local waste disposal and
recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
IMPORTANT

Manual IB-LAN300-C3Manual IB-LAN300-C3
Package content
1x IB-LAN300-C3, 1x Type-C®to Type-A adapter, 1x manual

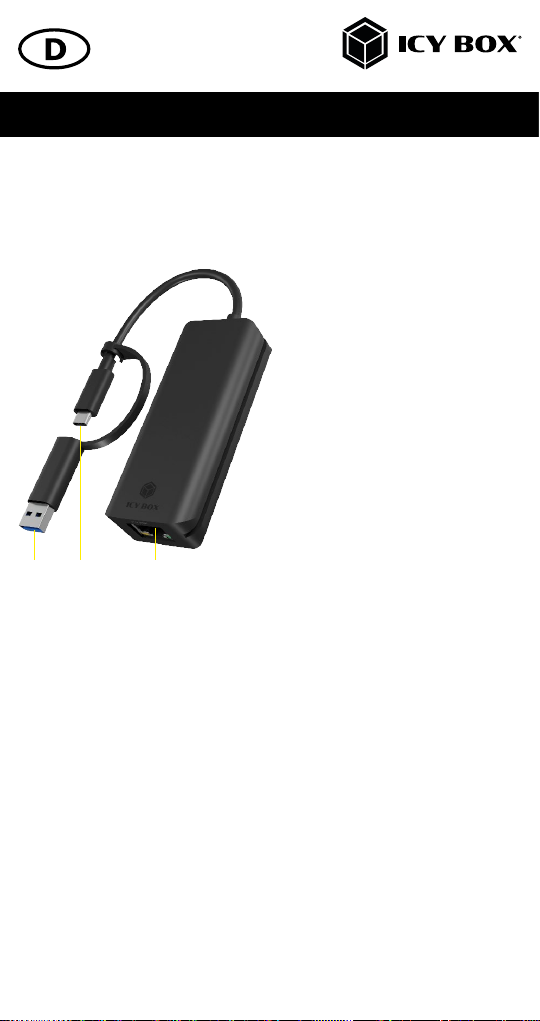

Overview
1. Type-C®to Type-A adapter
2. Type-C®connector
3. RJ45 interface
2.5 Gigabit Ethernet adapter
This USB 3.0 to Ethernet adapter uses the high bandwidth of the USB 3.0 interface with up to
5 Gbit/s and makes your network connection future-proof with 2.5 Gigabit Ethernet and is of
course also downward compatible with existing 10/100/1000 Mbit/s hardware.
This compact USB to network adapter is a perfect accessory to add a standard RJ45 port to
your Ultrabook or Notebook for file transfer, video conferencing, gaming and UHD video
streaming.
Key features
• USB 3.0 Type-C®to RJ45 adapter with up to 2.5 Gigabit Ethernet support
• Compact and lightweight for perfect mobility including Type-C®to Type-A adapter
• Supports IEEE 802.3bz (2.5GBASE-T) and jumbo frame 16 K bytes
• Downward compatible with IEEE 802.3i, 802.3u and 802.3ab (10BASE-T, 100BASE-TX,
and 1000BASE-T)
• Compatible with NBASE-T™alliance PHY specification
• Crossover detection and auto correction and IEEE 802.1Q VLAN tagging (Windows®/
Linux®only)
• Bus-powered via USB connection
• Supports Windows®, macOS®, Linux®(LTS)
1 2 3

Manual IB-LAN300-C3Manual IB-LAN300-C3

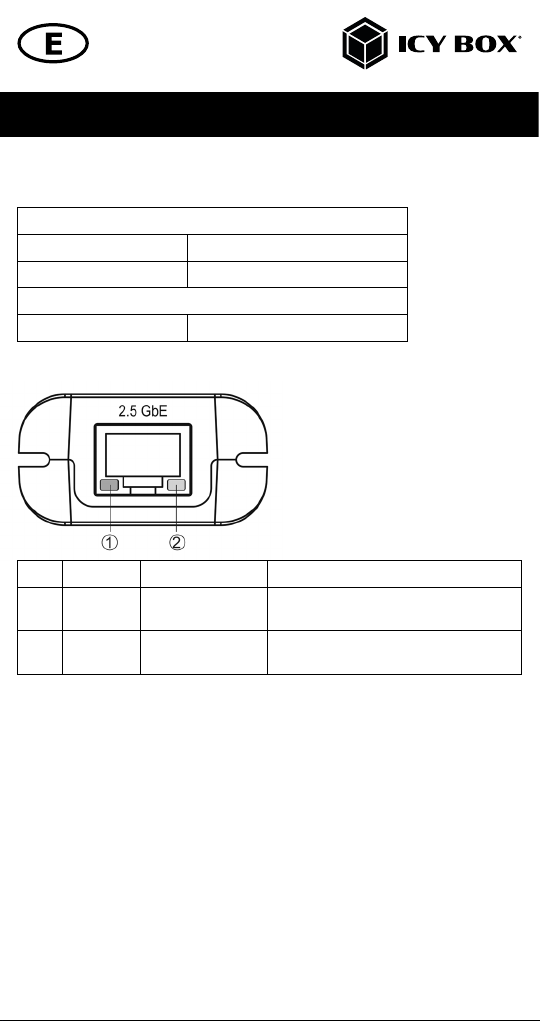

Specification
Input/Output interface
Input 1x USB 3.0 Type-C®or Type-A plug
Output 1x RJ-45 Ethernet interface
Transfer rates
Transfer rates 10/100/1000/2500 Mbit/s

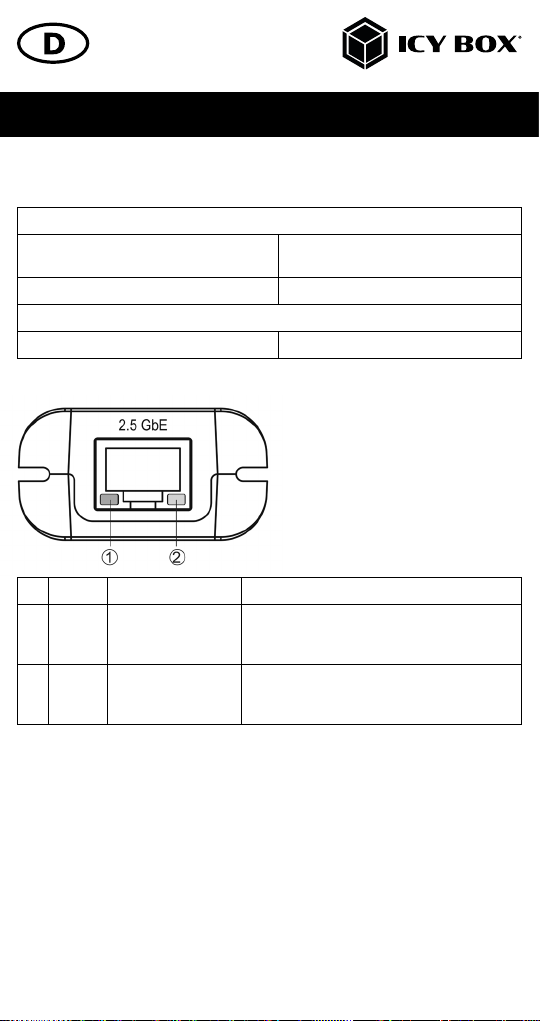

LED indicators
# Colour Function Description
1 Green Data transfer
Network connection
Blinking: transfer rate of up to 1000 Mbit/s
On: Working as intended
2 Orange Data transfer
Network connection
Blinking: transfer rate of 2.5 Gbit/s
On: Working as intended
System requirements
• At least one free USB 3.0 Type-C®or Type-A port required
• RJ45 enabled network periphery with cable as needed (not included).
At least a Cat6 Ethernet cable is recommended.
• Provides native driver support for macOS®and Linux®(LTS)
• Windows®OS without driver will be automatically prompted to download the software
directly from the adapter, no internet access required

Manual IB-LAN300-C3Manual IB-LAN300-C3

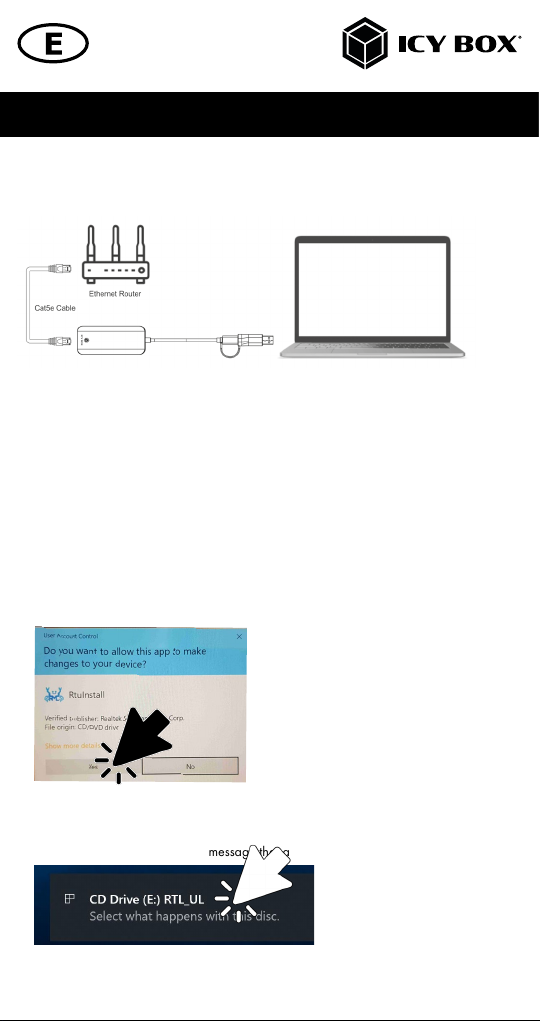

Installation
Hardware Installation
• Connect a CAT5/6/6a cable to the RJ45 Port on the network adapter and to a network
device such as a router.
• Connect the USB Type-C®or -A (adapter) connector on the network adapter to
a USB 3.0 Type-C®or -A port on the host computer.
Driver installation
macOS®and Linux®(LTS)
• The adapter provides native driver support for macOS®and Linux®(LTS) and can be
attached to such systems without any driver installation.

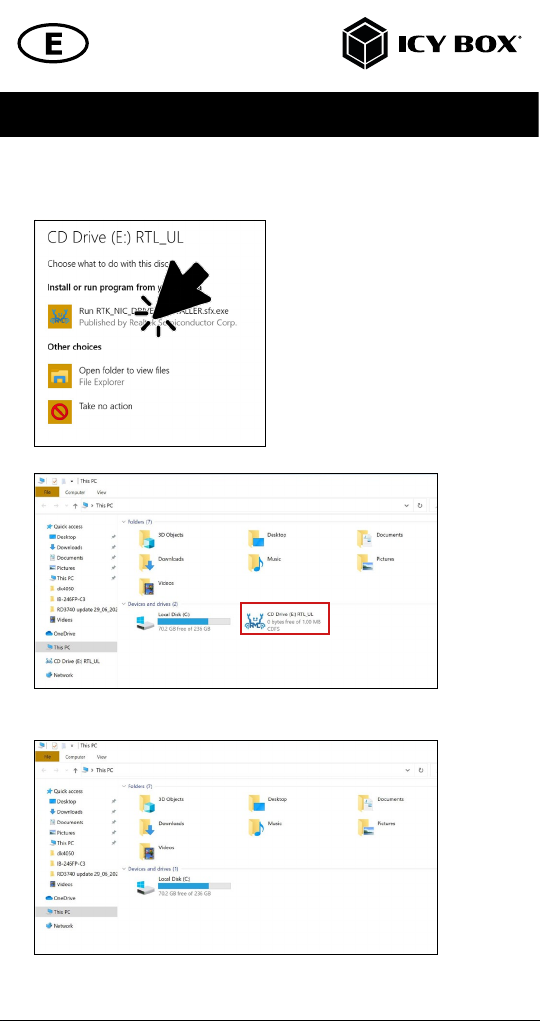

Windows®
When this adapter is connected to a Windows®based PC that can automatically start "auto
run" function for CD driver installation, the window below will pop up on your screen (if the
PC has not been installed with the driver of this adapter before), then you need to click "Yes"
to finish installation.
• If the driver does not automatically installs itself when you connect the network adapter to
the host computer, the following message that a virtual CD is loaded will appear:

Manual IB-LAN300-C3Manual IB-LAN300-C3
• Click on the message and the "CD Drive" screen will open and prompts you to install the
driver. Please click here:
• …or double click "This PC" Icon on the desktop and you also can see the "CD Drive"
window.
• Double clicking "CD Drive" automatically installs drivers and the "CD Drive" icon will
disappear after the installation has been completed.
• The device is now ready for use.

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3 Manual IB-LAN300-C3Manual IB-LAN300-C3
The device should be displayed as following:

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3 Manual IB-LAN300-C3Manual IB-LAN300-C3
Verpackungsinhalt
1x IB-LAN300-C3, 1x Type-C®zu Type-A Adapter, 1x Handbuch
Übersicht
1. Type-C®zu Type-A Adapter
2. Type-C®Stecker
3. RJ45 Schnittstelle
2,5 Gigabit Ethernet Adapter
Dieser USB 3.0 zu Ethernet Adapter nutzt die hohe Bandbreite der USB 3.0 Schnittstelle mit
bis zu 5 Gbit/s und macht Ihre Netzwerkverbindung mit 2,5 Gigabit Ethernet zukunftssicher
und ist natürlich auch abwärtskompatibel zu bestehender 10/100/1000 Mbit/s Hardware.
Dieser kompakte USB zu Netzwerk Adapter ist ein perfektes Zubehör, um Ihrem Ultrabook
oder Notebook einen Standard-RJ45-Anschluss für Dateiübertragung, Videokonferenzen,
Spiele und UHD-Video-Streaming hinzuzufügen.
Hauptmerkmale
• USB 3.0 Type-C®zu RJ45 Adapter mit bis zu 2,5 Gigabit Ethernet Unterstützung
• Kompakt und leicht für perfekte Mobilität einschließlich Type-C®auf Type-A Adapter
• Unterstützt IEEE 802.3bz (2.5GBASE-T) und Jumbo Frame 16 K Bytes
• Abwärtskompatibel zu IEEE 802.3i, 802.3u und 802.3ab (10BASE-T, 100BASE-TX, und
1000BASE-T)
• Crossover-Erkennung und automatische Korrektur, IEEE 802.1Q VLAN-Tagging (Windows®/
Linux®only)
• Kompatibel mit NBASE-T™Alliance PHY Spezifikationen
• Bus-powered über USB Verbindung
• Unterstützt Windows®, macOS®, Linux®(LTS)
1 2 3

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3
Spezifikation
Eingabe-/Ausgabeschnittstelle
Eingabe 1x USB 3.0 Type-C®oder Type-A
Stecker
Ausgabe 1x RJ-45 Ethernet Schnittstelle
Datenübertragungsrate
Datenübertragungsrate 10/100/1000/2500 Mbit/s
LED Anzeigen
# Farbe Funktion Beschreibung
1 Grün Datenübertragung
Netzwerkverbindung
Blinkend: Datenübertragungsraten von bis zu
1000 Mbit/s
An: Betriebsbereit
2Orange Datenübertragung
Netzwerkverbindung
Blinkend: Datenübertragungsraten von bis zu
2,5 Gbit/s
An: Betriebsbereit
System requirements
• Erfordert mindestens einen freien USB 3.0 Type-C®oder Type-A Anschluss RJ45-fähige
Netzwerkperipherie mit Kabel nach Bedarf (nicht im Lieferumfang enthalten).
• Mindestens ein Cat6-Ethernet Kabel wird empfohlen
• Bietet native Treiberunterstützung für macOS®und Linux®(LTS)
• Bei Windows®Betriebssystemen ohne vorhandenen Treiber wird automatisch aufgefor-
dert, die Software direkt vom Adapter herunterzuladen, dazu ist kein Internetzugang
erforderlich.

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3
Installation
Hardware Installation
• Schließen Sie ein CAT5/6/6a Kabel an den RJ45-Port des Netzwerkadapters und an ein
Netzwerkgerät, wie z.B einen Router, an.
• Schließen Sie den USB Type-C®oder -A (Adapter) Anschluss des Netzwerkadapters an
einen
USB 3.0 Type-C®oder -A Anschluss des Hostcomputers an.
Treiberinstallation
macOS®und Linux®(LTS)
• Der Adapter bietet native Treiberunterstützung für macOS®und Linux®(LTS) und kann an
diese Systeme ohne jegliche Treiberinstallation angeschlossen werden.
Windows®
Wenn dieser Adapter an einen Windows®basierten PC angeschlossen wird, der auto-
matisch die "Auto-Run" Funktion für die Installation des CD-Treibers starten kann, erscheint
das untenstehende Fenster auf Ihrem Bildschirm (sofern auf dem Computer zuvor noch kein
entsprechender Treiber zu diesem Adapter installiert wurde). Klicken Sie auf "Ja", um die
Installation abzuschließen.
• Wenn Sie den Netzwerkadapter an den Hostcomputer anschließen und die Treiber nicht
automatisch installiert werden, erscheint die folgende Meldung, dass eine virtuelle CD
geladen ist.

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3
• Klicken Sie auf die Nachricht und der Bildschirm "CD-Laufwerk" wird geöffnet und fordert
zum Installieren des Treibers auf. Bitte anklicken:
• ...oder Sie führen auf dem Symbol "Dieser PC" auf dem Desktop ein Doppelklick aus und
können auch dann das "CD-Laufwerk" Fenster sehen und verwenden.
• Durch einen Doppelklick auf "CD-Laufwerk" werden die Treiber automatisch installiert und
das Symbol "CD-Laufwerk" verschwindet nach Abschluss der Installation.
• Das Gerät ist nun einsatzbereit.

Handbuch IB-LAN300-C3Handbuch IB-LAN300-C3

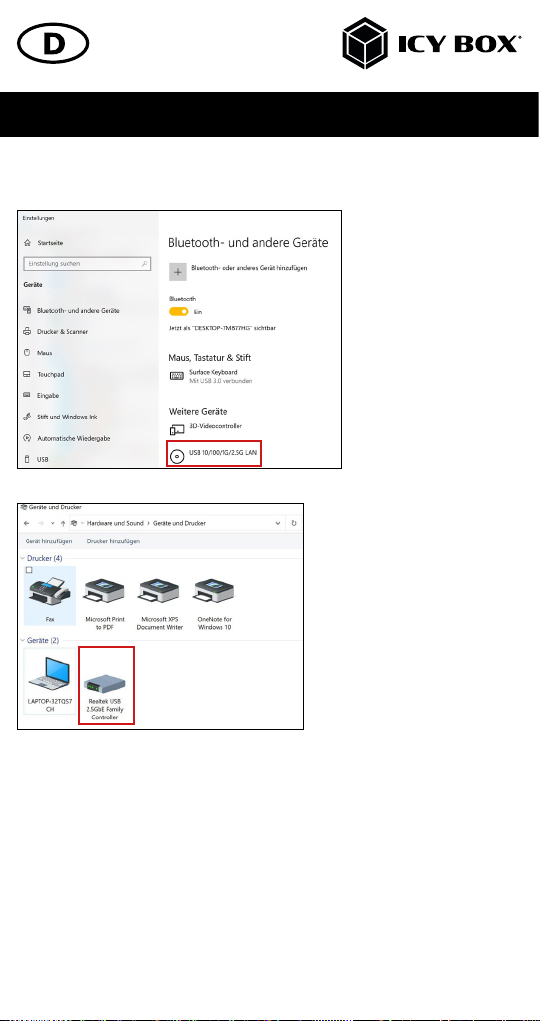

Das Gerät sollte folgendermaßen angezeigt werden:

© Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic Techno-
logy GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology
GmbH reserves the right to make changes in the specifications and/or design of the above-mentio-
ned product without prior notice. The diagrams contained in this manual may also not fully represent
the product that you are using and are there for illustration purposes only. RaidSonic Technology
GmbH assumes no responsibility for any differences between the product mentioned in this manual
and the product you may have. DisplayPort
™
and the DisplayPort
™
logo are trademarks owned by the
Video Electronics Standards Association (VESA
®
) in the United States and other countries. The terms
HDMI
®
and HDMI
®
High-Definition Multimedia Interface, and the HDMI
®
logo are trademarks or
registered trademarks of HDMI
®
LA, Inc. in the United States and other countries. Apple and macOS
are registered trademarks of Apple Computer Inc. Microsoft, Windows and the Windows logo are
registered trademarks of Microsoft Corporation.
