iKarus Lexors PENTA 5023001 User manual

Anleitung für Blueline Empfänger
PENTA
Sehr geehrter Kunde,
Sie haben sich für den Einfach-Superhet Subminiatur-Fünfkanalempfänger PENTA aus unserem Hause entschieden.
Ausstattung
Der Empfänger ist mit einer Signalüberwachung ausgestattet. Während des Fluges überwacht er ständig eine Reihe
von Parametern des Empfangssignals. Er kontrolliert vor allem die Wiederholfrequenz sowie die Breite und Anzahl der
einzelnen Kanalimpulse.
Die Wiederholfrequenz der Ausgangsimpulse kopiert die Wiederholfrequenz des Senders. Es erfolgt auch eine kurz-
zeitige Ergänzung von Signalausfällen.
Der Empfänger ist für die Verwendung von Miniaturquarzen ausgelegt.
Bedienung
WICHTIG! Unbedingt beachten:
1) SENDER ZUERST EINSCHALTEN, ERST DANACH DEN EMPFÄNGER
2) EMPFÄNGER ZUERST AUSSCHALTEN, ERST DANACH DEN SENDER.
Kennwerte
- Anzahl der Kanäle: 5
- Abmessungen: 26,5 x 12,5 x 8 mm
- Gewicht: 2,8 g
- Frequenzbänder: 35, 40 MHz
- Zwischenfrequenz: 455 KHz
- Reichweite: max. 800 m
-Versorgungsspannung: 3,6-6 V
- Stromaufnahme: 4,4 mA
- Anschlüsse: Lexors, Futaba, Hitec, JR Graupner
- Betriebstemperatur: -10°C bis +40°C
- Die Empfängerfrequenzen werden durch die Antennenfarbe unter-
schieden: Orange: 35 MHz-Band, Grün: 40 MHz-Band.
Empfängerschaltung
Am Empfänger können fünf Servos angeschlossen werden. Sollten alle Kanäle belegt sein, kann über ein Y-Kabel
die Stromversorgung erfolgen.
Anpassen des Quarzes
Der Quarz kann entweder ohne weitere Änderungen in den Quarzsockel eingesteckt werden,
oder mit umgebogenen Beinen etwas Platz sparender und geschützter untergebracht werden.
Um beim Umbiegen der Beine den Quarz nicht zu beschädigen, müssen sie die Beine so nah
wie möglich an der Stirn des Quarzes festhalten. Verwenden Sie hierfür eine schmale Zange
oder zwei 1 mm starke Unterlegscheiben (siehe Skizze).
Ihr IKARUS-Team wünscht Ihnen viele angenehme Flugstunden und gute Landungen.
www.ikarus.net
# 5023001 (35 MHz)
# 5023002 (40 MHz)
5029011-0906

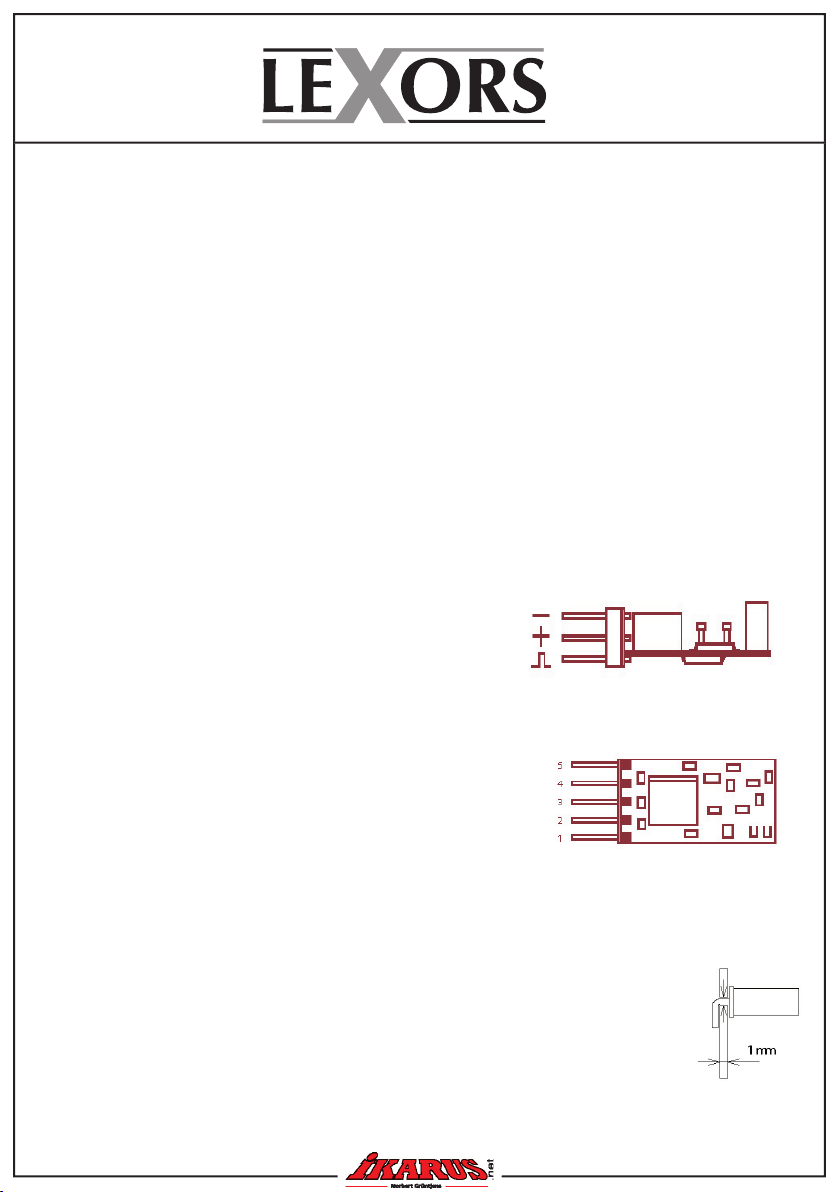

Seiten-Ansicht des Empfänger
Seiten-Ansicht des Empfänger
Ansicht von unten auf die einzelnen
Kanalausgänge.

Instruction
for Blueline Reciver
PENTA
Dear Customer,
Thank you for purchasing the single Superhet 5-channel FM receiver PENTA from IKARUS.
Features
The receiver features a signal control. During flight parameters of the received signal are checked. In particular it
checks the repeat frequency as well as the width and number of channel impulses. The repeat frequency of the out-
put impulses copies the repeat frequency of the transmitter. There is also a short time signal fill in if portions of the
incoming signal are missing.
The receiver operates with miniature crystals.
Operation
IMPORTANT! PAY ATTENTION:
1. Switch on the transmitter first, than the receiver.
2. Switch off the receiver first, than the transmitter
Specifications

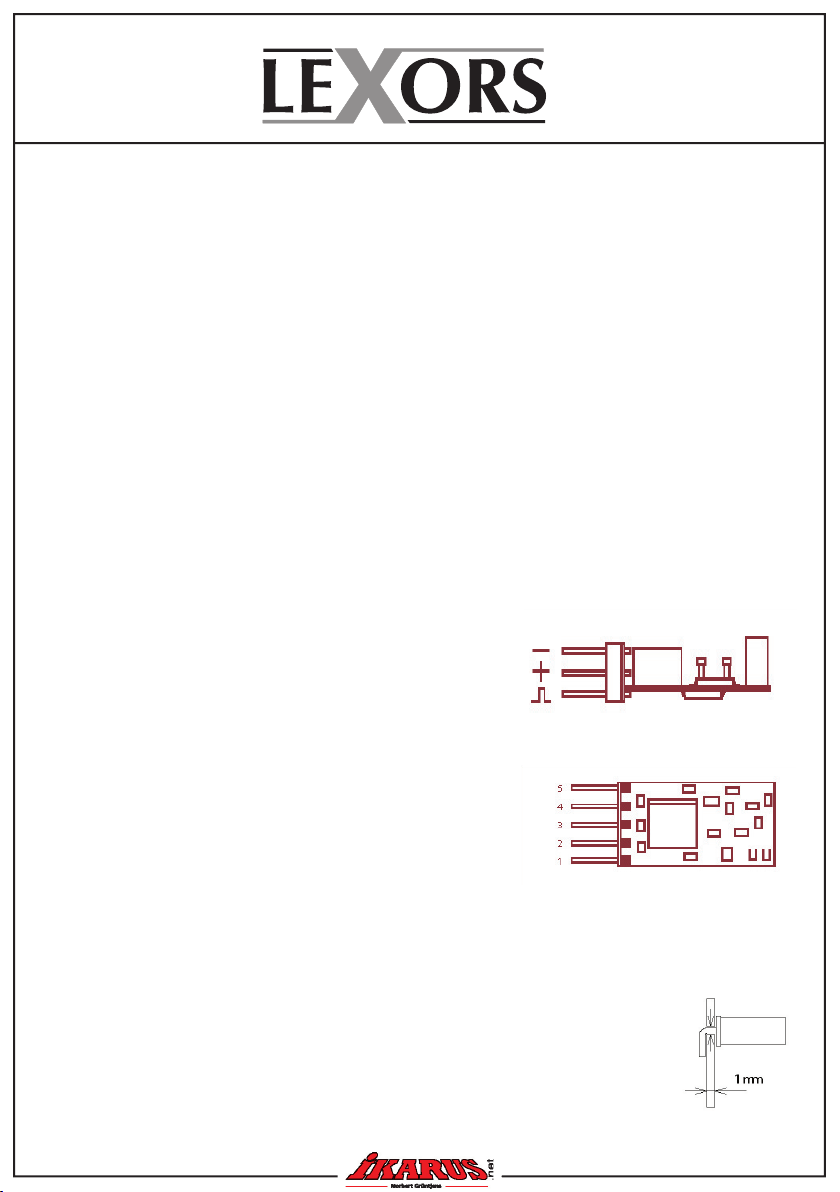

Side view of the receiver connector
- Number of channels: 5
- Weight: 2.8 g (0.1 oz)
- Size: 26.5x12.5x8 mm (1.0x0.5x0.3 in)
- Frequency bands: 35, 40 MHz
- Intermediate frequency: 455 KHz
- Range: max. 800 m (875 yds)
- Operating voltage: 3.6 – 6 V
- Current consumption: 4.4 mA
Bottom view of the channel outputs
- Connectors: Lexors, Futaba, Hitec, JR Graupner
- Temperature range: -10°C to +40°C (14°F to 110°F)
Receiver frequencies are determined by the color of the antenna wire:
Orange: 35 MHz
Green: 40 MHz etc.
Connections and channel assignment
You may connect 5 servos to the receiver. If all connectors are occupied, the receiver power supply can be connec-
ted via a Y-cable.
Crystal installation
You should use the recommended IKARUS miniature crystals only, as they right into the crystal
socket. Should your crystal have wider spaced crystal legs, you may carefully bend them. In
order not to damage the crystal you will have to hold the legs with a pair of needle nose pliers
right at the crystal base.
Your IKARUS Team is wishing you many happy flying hours and safe landings.
www.ikarus.net
# 5023001 (35 MHz)
# 5023002 (40 MHz)

Notice Récepteur
PENTA
Cher client,
Vous avez fait le choix d’acquérir notre récepteur Simple-Superhet Subminiatur 5 voies PENTA, et nous vous en
remercions.
Equipement
Ce récepteur est équipé d’un contrôle des signaux. Durant le vol, il contrôle en permanence toute une série de
paramètres relatifs aux signaux reçus. Il vérifie en particulier la fréquence répétitive ainsi que la largeur et le nombre
de signaux.
La fréquence de répétition des signaux de sortie copie la répétition de fréquence de l’émetteur. En cas de perturbati-
ons ou d’interférences momentanées, les signaux défectueux sont remplacés par les derniers signaux corrects reçus.
Ce récepteur reçoit des Micro-Quartz.
Utilisation
ATTENTION ! A respecter impérativement :
1) METTRE EN MARCHE D’ABORD L’EMETTEUR, ENSUITE LE RECEPTEUR.
2) COUPER D’ABORD LE RECEPTEUR, ENSUITE L’EMETTEUR.
Caractéristiques techniques
- Nombre de voies: 5
- Dimensions : 26,5 x 12,5 x 8 mm
- Poids : 2,8 grs
- Bandes de fréquence : 35, 40 MHz
- Fréquence intermédiaire : 455 kHz
- Portée : max. 800 m
- Alimentation : 3,6 – 6V
- Consommation : 4,4 mA
- Prises : Lexors, Futaba, Hitec, JR Graupner
- Température d’utilisation : -10°C à + 40°C
- Les fréquences sont reconnaissables à la couleur du fil de l’antenne
Orange : Bande des 35 MHz, Vert : Bande des 40 MHz
Branchement récepteur
On peut brancher 8 servos au récepteur. Si toutes les sorties du récepteur sont occupées, l’alimentation peut se faire
par un cordon en Y.
Montage du Quartz
Tout le Team Ikarus vous souhaite Bon Vol
www.ikarus.net
# 5023001 (35 MHz)
# 5023002 (40 MHz)
Vue de coté du récepteur
Vue de dessous des sorties
récepteur
Le Quartz peut être monté sur la platine sans aucune modification particulière et peut être-
maintenu sur cette platine en recourbant les deux pattes par le dessous. Il faut monter le
Quartz le plus près possible de la platine, le maintenir puis replier avec précaution les deux
pattes, pour ne pas endommager le Quartz. Pour cette opération on peut utiliser une petite
pince ou deux rondelles de 1 mm d’épaisseur.
