Img stage line Meq-1301 User manual

Stage LineR

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI • ISTRUZIONI PER L´USO

GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES • MANUAL DE INSTRUÇÕES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

31-Band-Graphic-Equalizer

31-Band Graphic Equalizer

Egaliseur graphique 31 bandes

Equalizzatore a 31 bande

MEQ-1301 Best.-Nr. 24.3050

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen Gerät von img Stage Line. Dabei

soll Ihnen diese Bedienungsanleitung hel-

fen, alle Funktionsmöglichkeiten kennen-

zulernen. Die Beachtung der Anleitung

vermeidet außerdem Fehlbedienungen

und schützt Sie und Ihr Gerät vor eventu-

ellen Schäden durch unsachgemäßen

Gebrauch.

Den deutschen Text finden Sie auf den

Seiten 4–6.

Before you switch on ...

We wish you much pleasure with your new

img Stage Line unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

4–6.

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio img Stage Line.

Le istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle

pagine 7–9.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil img Stage Line et vous souhai-

tons beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages 7–9.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van img Stage Line. Met behulp

van bijgaande gebruiksaanwijzing kunt u

alle functiemogelijkheden leren kennen.

Door deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 10–12.

Antes de pôr em funcionamento ...

Agradecemos-lhe por ter escolhido um

aparelho img Stage Line. Com estas

instruções ficará habilitado a conhecer e

utilizar todas as funções desta unidade.

Seguindo-as, evita possíveis manipu-

lações defeituosas.

A versão em idioma português pode ser

encontrada nas páginas 13–15.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo img Stage Line y le desea-

mos un agradable uso. Este manual

quiere ayudarle a conocer las multiples

facetas de este equipo y evitar cualquier

uso inadecuado.

La versión española se encuentra en las

páginas 10–12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye img Stage Line apparat. Denne brugs-

anvisning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder De på side 13–15.

Förskrift

Vi önskar dig mycket nöje med din nya

MEQ-1301. Om du först läser instruktio-

nerna kommer du att få glädje av enheten

under lång tid. Kunskap om alla funktioner

kan bespara dig mycket besvär med

enheten i framtiden.

Du finner den svenska texten på sidan

16–17.

Ennen virran kytkemistä ...

Toivomme, että uusi img Stage Line-lait-

teesi tuo sinulle paljon iloa ja hyötyä.

Tämä käyttöohje esittää sinulle kaikki

uuden laitteesi toiminnot. Seuraamalla

sitä vältät virhetoiminnot ja niistä johtuvat

mahdolliset vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuil-

ta 16–18.

FIN

Stage LineR

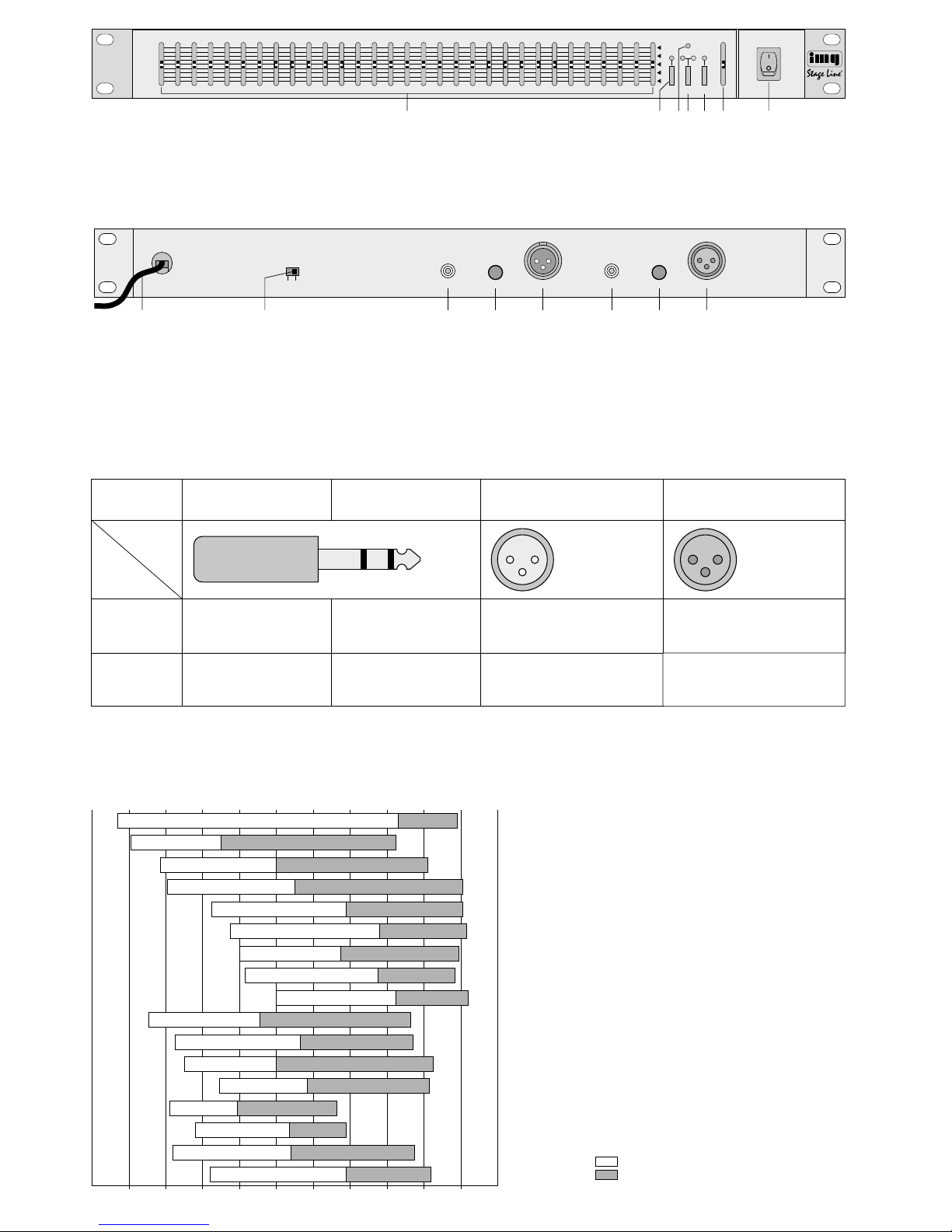

8 9 10 11 12 13 14 15

1234567

MEQ-1301

31 BAND

GRAPHIC

EQUALIZER

POWER

20 LEVEL

25 31 40 50 63 80 100 125 160 200 250 310 400 500 630 800 1

k 1.25

k1.6

k 2.5

k 3.1

k 6.3

k10

k 12.5

k16

k20

+12

∞

PEAK

±12 ±6

EQ ON RANGE LOW CUT

GROUND LIFT

FLOAT GROUND

230V~/50Hz INININOUTOUT OUT

➂

16000 Hz80004000200010005002401206030

female voice

male voice männliche Stimme

weibliche Stimme

snare drum Wirbeltrommel

Kesselpauke

Trompete

Posaune

Waldhorn

Baßtuba

Piccoloflöte

Flöte

Oboe

tympani

trumpet

trombone

french horn

bass tuba

piccolo

flute

oboe

piano Piano

Kontrafagott

contra bassoon

Cello

cello

Fagottbassoon

violin Violine

Klarinette

clarinet

Grundtöne/fundamentals

Oberwellen/harmonics

➃

Anschlußbelegung/Pin Connection

Frequenzbereiche verschiedener Instrumente /Frequency Ranges of Different Instruments

➁

➀

Eingang (14)

Input (14) Eingang (15)

Input (15) Ausgang (12)

Output (12)

GND +12

symmetrisch

balanced

GND Masse/Ground

Signal

/Life

+Signal+/Life+

GND Masse/Ground

Signal

/Life

+Signal+/Life+

1Masse/Ground

2Signal+/Life+

3Signal

/Life

1Masse/Ground

2Signal+/Life+

3Signal

/Life

asymmetrisch

unbalanced

GND Masse/Ground

Masse/Ground

+Signal+/Life+

GND Masse/Ground

bleibt frei/nc

+Signal+/Life+

1Masse/Ground

2Signal+/Life+

3Masse/Ground

1Masse/Ground

2Signal+/Life+

3bleibt frei/nc

Ausgang (11)

Output (11)

Stecker für

Plug for

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontseite

1Regler zum Anheben und Absenken des jeweili-

gen Frequenzbandpegels

2Taste mit Anzeige-LED zumAktivieren der Equa-

lizer-Einstellungen

Taste gedrückt: die Einstellungen sind

wirksam

Taste nicht gedrückt: der Equalizer ist über-

brückt

3Übersteuerungsanzeige

4Umschalter mit Anzeige-LEDs für die Regelbe-

reiche der Equalizer-Regler (1)

Regelbereich: ±6dB bei nicht gedrückter Taste,

±12dB bei gedrückter Taste

5Trittschallfilter Ein/Aus (Low Cut) 20Hz/

3dB,

mit Anzeige-LED

Taste gedrückt: Filter eingeschaltet

Taste nicht gedrückt: Filter ausgeschaltet

6Regler für den Eingangspegel

7Ein-/Ausschalter

1.2 Rückseite

8Netzkabel zum Anschluß an 230V~/50Hz

9Ground-Lift-Schalter zum Trennen der Signal-

masse von der Gehäusemasse, um Masse-

schleifen zu vermeiden

Position FLOAT: Signal- und Gehäuse-

masse sind getrennt

Position GROUND: Signal- und Gehäuse-

masse sind zusammen

geschaltet

10 asymmetrischer Ausgang über Cinch-Buchse

11 symmetrischer Ausgang über 6,3-mm-Klinken-

buchse; bei asymmetrischen Anschluß den Kon-

takt„

“ freilassen (Abb. 3)

12 symmetrischer Ausgang über XLR-Buchse; bei

asymmetrischen Anschluß den Pin 3 freilassen

(Abb. 3)

13 asymmetrischer Eingang über Cinch-Buchse

14 symmetrischer Eingang über 6,3-mm-Klinken-

buchse; bei asymmetrischen Anschluß am Stek-

ker die Kontakte „GND“ und „

“ überbrücken

(Abb. 3)

15 symmetrischer Eingang über XLR-Buchse; bei

asymmetrischen Anschluß am Stecker Pin 1 und

Pin 3 überbrücken (Abb. 3)

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektro-

magnetische Verträglichkeit 89/336/EWG und der

Niederspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie-

mals selbst Eingriffe im Gerät vor. Durch unsach-

gemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die fol-

genden Punkte:

•Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

•Das Gerät ist nur zur Verwendung in trockenen

Räumen geeignet.

•Schützen Sie das Gerät vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40°C).

•Das Gerät nicht in Betrieb nehmen, und sofort den

Netzstecker ziehen, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Das Gerät in jedem Fall zur Reparatur in eine

Fachwerkstatt geben.

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

1 Operating Elements and Connections

1.1 Front Panel

1Controls for boosting and attenuating of the re-

spective frequency band level

2Button with LED to activate the equalizer adjust-

ments

Button depressed: the adjustments are effective

Button released: the equalizer is by-passed

3PEAK LED

4Selector switch with LEDs for the ranges of the

equalizer controls (1)

Control range: ±6dB with button released

±12dB with button depressed

5Subsonic filter ON/OFF (Low Cut) 20Hz/

3dB

with LED

Button depressed: filter switched on

Button released: filter switched off

6Control for the input level

7POWER switch

1.2 Rear Panel

8Mains cable for the connection to 230V~/50Hz

9Ground lift switch to separate the signal ground

from the housing ground to avoid ground loops

Position FLOAT: signal and housing ground

are separated

Position GROUND: signal and housing ground

are connected together

10 Unbalanced output via phono jack

11 Balanced output via 1/4” jack; with unbalanced

connection do not connect the contact “

” (fig. 3)

12 Balanced output via XLR jack; with unbalanced

connection do not connect pin 3 (fig. 3)

13 Unbalanced input via phono jack

14 Balanced input via 1/4” jack; with unbalanced

connection bridge the contacts “GND” and “

” at

the plug (fig. 3)

15 Balanced input via XLR jack; with unbalanced

connection bridge pins 1 and 3 at the plug (fig. 3)

2 Safety Notes

This appliance corresponds to the directive for elec-

tromagnetic compatibility 89/336/EEC and the low

voltage directive 73/23/EEC.

This unit uses dangerous mains voltage (230V~).

To prevent a shock hazard do not open the cabi-

net. Leave servicing to authorized skilled person-

nel only. Furthermore, any guarantee claim expi-

res if the unit has been opened.

Always watch the following items regarding the

operation:

•Caution! With extensive boosting, mainly of the

bass and tweeter ranges, the speakers may

quickly be overloaded and destroyed.

•The unit is designed for use inside dry rooms only.

•Protect the unit against humidity and heat (permis-

sible operating temperature range 0–40°C).

•Do not take the unit into operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit or mains cable can be seen,

2. a defect might have occurred after a drop or

similar accident,

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

•A damaged mains cable must only be repaired by

the manufacturer or authorized skilled personnel.

•Never pull the mains plug out of the mains socket

by means of the mains cable.

•If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized skilled personnel, there is

no liability for possible damage.

•Use a dry dust cloth only for cleaning, by no means

chemicals or water.

•Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal which is marked with the

letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

3 Applications

The equalizer MEQ-1301 is mainly designed for

matching a HiFi system to the room acoustics. For

this, 31 controls for boosting and attenuating of fre-

quency band levels in the range of 20Hz up to

20kHz are provided for one channel. The range of

these controls can be switched over from ±6dB to

±12dB. Due to the versatile adjusting facilities the

MEQ-1301 can also be used for any other frequency

response equalization and adjustment of units with

line level.

4 Mounting

The equalizer is provided for mounting into a 19"

rack but it can also be used as a table top model or

for other placing. For the rack installation a height of

1 rack space (= 44.5mm) is required.

5 Connection

The equalizer can be inserted as required, e.g. be-

tween preamplifier and power amplifier, between

mixer and power amplifier, or into an effect way of a

mixer. With stereo signals two equalizers are neces-

sary, of course.

•Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

•Den Netzstecker nie an der Zuleitung aus der

Steckdose ziehen.

•Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

•Für die Reinigung nur ein trockenes Staubtuch ver-

wenden, auf keinen Fall Chemikalien oder Wasser.

3 Einsatzmöglichkeiten

Der Equalizer MEQ-1301 ist hauptsächlich zur

Anpassung einer Musikanlage an die Raumakustik

konzipiert. Dazu sind 31 Regler zum Anheben und

Absenken von Frequenzbandpegeln im Bereich von

20Hz bis 20kHz für einen Kanal vorhanden. Der

Regelbereich dieser Regler läßt sich von ±6dB auf

±12dB umschalten. Durch die vielfältigen Einstell-

möglichkeiten kann der MEQ-1301 auch zur sonsti-

gen Frequenzgangkorrektur und -anpassung von

Geräten mit Line-Pegeln verwendet werden.

4 Aufstellmöglichkeiten

Der Equalizer ist für den Einschub in ein 19”-Rack

vorgesehen, kann aber auch als Tischgerät ver-

wendet oder z.B. in einer Schrankwand aufgestellt

werden. Für den Rackeinbau wird eine Höhe von

1HE benötigt (1Höheneinheit = 44,5 mm).

5 Equalizer anschließen

Der Equalizer wird je nach Anwendung z.B. zwi-

schen Vorverstärker und Endstufe, zwischen Misch-

pult und Endstufe oder in einen Effektweg eines

Mischpultes geschaltet. Bei Stereosignalen sind

natürlich zwei Equalizer erforderlich.

5.1 Eingänge

Das Eingangssignal sollte Line-Pegel aufweisen.Als

Eingang kann die XLR-Buchse (15), die Klinken-

buchse (14) oder die Cinch-Buchse (13) verwendet

werden. Die XLR- und Klinkenbuchsen sind symme-

trisch ausgeführt, können aber auch asymmetrisch

angeschlossen werden. Dazu am XLR-Stecker die

Pins 1 und 3 verbinden bzw. am Klinkenstecker die

Kontakte für „GND“ (Masse) und Signal„

“. Die

Anschlußbelegung ist in Abb. 3 dargestellt.

5.2 Ausgänge

AlsAusgang kann die XLR-Buchse (12), die Klinken-

buchse (11) oder die Cinch-Buchse (10) verwendet

werden. Die XLR- und Klinkenbuchsen sind symme-

trisch ausgeführt, können aber auch unabhängig

vom Eingang asymmetrisch angeschlossen werden.

Dazu am XLR-Stecker Pin 3 bzw. am Klinkenstecker

den Kontakt für Signal„

“ frei lassen. Die Anschluß-

belegung ist in Abb. 3 dargestellt.

5.3 Netzanschluß

Zum Schluß den Equalizer an eine Steckdose

(230V~/50Hz) anschließen. Vor dem ersten Ein-

schalten alle Regler auf Mitte stellen, und die Taste

EQ ON (2) ausrasten (nicht gedrückt).

6 Equalizer einstellen

6.1 Einschalten/Ground-Lift-Schalter

1) Vor dem ersten Einschalten alle Regler auf Mitte

stellen, und die Taste EQ ON (2) ausrasten (nicht

gedrückt).

2) Mit dem Schalter POWER (7) den Equalizer ein-

schalten. Zur Kontrolle leuchten je nach Vorein-

stellung einige Anzeige-LEDs.

3) Tritt ein Brummen auf, das durch eine Brumm-

schleife entsteht (z.B. Masseverbindung vom

Gehäuse über das Rack zu einem anderen

Gehäuse), ist am Equalizer der Ground-Lift-

Schalter (9) in Position FLOAT zu stellen. Da-

durch wird die Signalmasse von der Gehäuse-

masse getrennt.

4) Ein Eingangssignal auf den Equalizer geben.

Wenn die LED PEAK (3) aufleuchtet, den Ein-

gangspegel mit dem Regler LEVEL (6) verrin-

gern.

6.2 Allgemeine Informationen zu den Fre-

quenzbereichen

Der menschliche Hörbereich reicht von ca. 20Hz bis

20kHz, wobei die obere Grenze stark vom Lebens-

alter abhängt. ImAlter von z. B. 65 Jahren sinkt diese

unter 10kHz. Die größte Empfindlichkeit des Ohres

liegt zwischen ca. 1 und 4kHz. In diesem Bereich

hört man am besten. Darum sind Veränderungen der

Equalizer-Einstellung hier deutlicher zu hören als

Veränderungen der tiefen und hohen Frequenzen.

Abbildung 4 zeigt die Grund- und Obertöne eini-

ger Musikinstrumente sowie der menschlichen

Stimme. Der Grundtonbereich (weiß) gibt an, welche

Tonhöhe gespielt werden kann. Der Oberwellenbe-

reich (grau) zeigt die Frequenzen, die für die Klang-

charakteristik der Instrumente verantwortlich sind.

6.3 Frequenzbereichspegel einstellen

Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

Zusätzliche Klangregler in der Musik-Anlage, z.B.

am Verstärker, müssen zuerst auf Null (Mittelstel-

lung) gebracht werden und sollten nicht mehr ver-

ändert werden.

1) Die Taste EQ ON (2) drücken. Damit werden die

Einstellungen aktiviert. Solange alle Regler noch

auf Mitte stehen, ändert sich der Klang nicht.

2) Die Taste LOW CUT (5) sollte gedrückt werden.

Dadurch ist das Trittschallfilter aktiviert, und es

sind gleichzeitig die Baßlautsprecher vor zu tiefen

Frequenzen geschützt.

3) Die Taste RANGE (4) sollte zuerst nicht gedrückt

sein. Die grüne LED „±6” leuchtet dann, und der

Regelbereich der Regler (1) ist auf ±6dB geschal-

tet. Die Pegel können sehr fein eingestellt wer-

den. Reicht der 6-dB-Regelbereich nicht aus,

zuerst die Regler (1) wieder auf Mitte stellen, und

dann mit der Taste RANGE (4) den Regelbereich

auf ±12dB schalten. Die rote LED „±12” leuchtet

jetzt.

4) Die einzelnen Regler für die Frequenzbereichs-

pegel (1) sollten wie folgt eingestellt werden:

6.3.1 Subbaßbereich (20 Hz

50Hz)

Es gibt kaum Instrumente, die solch tiefe Frequen-

zen erzeugen. Die Regler für diesen Bereich dienen

zur Unterdrückung von eventuellen Störgeräuschen

(z.B. Rumpelgeräuschen von Plattenspielern, Tritt-

schall) und müssen dazu entsprechend in den nega-

tiven (unteren) Einstellbereich geschoben werden.

6.3.2 Baßbereich (63 Hz

250Hz)

Viele Musikinstrumente haben in diesem Bereich

ihre Grundtöne. Wird dieser Bereich zu stark ange-

hoben, ergibt das einen dicken, mulmigen Klang. Bei

einer zu starken Dämpfung entsteht ein dünner,

kraftloser Klang.

Bei ungünstiger Aufstellung von Lautsprechern

(z.B. in Raumecken, zu dicht an der Wand oder

Regalboxen auf dem Fußboden) kann eine dadurch

auftretende Baßüberhöhung mit einem oder mehre-

ren Reglern ausgeglichen werden.

6.3.3 Mittenbereich (310 Hz

3,1kHz)

In diesem Bereich ist das menschliche Gehör am

empfindlichsten, und Veränderungen der Equalizer-

Einstellung sind hier am deutlichsten zu hören.

Besonders im Pop-Bereich und z.T. bei Rundfunk-

übertragungen wird dieser Bereich angehoben, um

so aggressiver zu wirken bzw. um die Sprachver-

ständlichkeit zu verbessern. Durch Absenkung kann

hier wieder eine natürlichere Wiedergabe erreicht

werden.

Anderseits kann eine Anhebung bei Bedarf ein

Solo-Instrument oder den Gesang bzw. die Sprache

mehr in den Vordergrund bringen.

6.3.4 Hochtonbereich (4 kHz

12,5kHz)

Da hier sehr viele Oberwellen der Instrumente lie-

gen, bestimmt dieser Bereich, ob die Wiedergabe

transparent und klar oder diffus und dumpf klingt.

Weiche Materialien (z.B. Vorhänge, Polstermöbel,

dicke Teppiche) dämpfen diese Frequenzen beson-

ders. Durch Anhebung kann dieser Verlust ausge-

glichen werden.

5.1 Inputs

The input signal should have line level. As input the

XLR jack (15), the 1/4” jack (14), or the phono jack

(13) can be used. The XLR and 1/4” jacks are balan-

ced, but they can also be connected unbalanced. For

this connect the pins 1 and 3 at the XLR plug resp.

the contacts for GND (ground) and signal “

” at the

1/4” plug. The pin connection is shown in fig. 3.

5.2 Outputs

As output the XLR jack (12), the 1/4” jack (11), or the

phono jack (10) can be used. The XLR and 1/4” jacks

are balanced, but they can also be connected unba-

lanced independent of the input. For this do not

connect pin 3 at the XLR plug resp. the contact for

signal “

” at the 1/4” plug. The pin connection is

shown in fig. 3.

5.3 Mains connection

Finally connect the equalizer to a socket (230V~/

50Hz). Prior to the first switching on set all controls

to mid-position and disengage the button EQ ON (2)

(not depressed).

6 Equalizer Adjustment

6.1 Switching on/Ground lift switch

1) Prior to the first switching-on set all controls to

mid-position. Disengage the button EQ ON (2)

(not depressed).

2) Switch on the equalizer with the POWER switch

(7). According to the pre-adjustment some LEDs

light as a control.

3) If there is a humming due to a hum loop (e.g.

ground connection from the housing via the rack

to another housing), set the ground lift switch (9)

at the equalizer to position FLOAT. By this the sig-

nal ground is separated from the housing ground.

4) Pass an input signal to the equalizer. If the LED

PEAK (3) lights up, reduce the input level with the

control LEVEL (6).

6.2 General information on the frequency

ranges

The range of human hearing reaches from approx.

20Hz up to 20kHz, the upper limit largely depends

on the age.At the age of e.g. 65 years this limit goes

down below 10kHz. The greatest sensitivity of the

hearing is between approx. 1 and 4kHz. In this range

there is the best hearing. Therefore changes of the

equalizer adjustment can be heard more clearly in

this range than changes of high and low frequencies.

Fig. 4 shows the fundamentals and harmonics of

some musical instruments as well as of the human

voice. The fundamental range (white) indicates

which pitch can be played. The harmonic range

(grey) shows the frequencies which are responsible

for the sound characteristics of the instruments.

6.3 Adjustment of frequency range level

Caution! With extensive boosting, mainly of the

bass and tweeter ranges, speakers may quickly be

overloaded and destroyed.

Additional equalizers in the HiFi system, e.g. at the

amplifier, must at first be set to zero (mid-position)

and should not be changed any more.

1) Depress the button EQ ON (2). By this the adjust-

ments are activated. As long as all controls are

still in mid-position, the tone does not change.

2) The button LOW CUT (5) should be depressed.

By this the subsonic filter is activated, and at the

same time the bass speakers are protected

against frequencies which are too low.

3) The button RANGE (4) should at first not be

depressed. Then the green LED “±6” is lighting

and the range of the controls (1) is set to ±6dB.A

very fine level adjustment is possible. If the 6dB

control range is not sufficient, at first set the con-

trols (1) to mid-position again, and then switch the

control range to ±12dB with the button RANGE

(4). Now the red LED “±12” is lighting.

4) The individual controls for the frequency range

level (1) should separately be adjusted as follows:

6.3.1 Subwoofer range (20 Hz

50Hz)

There are hardly any instruments which produce

such low frequencies. The controls for this range

serve to suppress possible interfering noises (e.g.

rumpling noises of turntables, subsonic noise) and

must for this be slided to the negative (lower) adjust-

ing range.

6.3.2 Bass range (63 Hz

250Hz)

Many musical instruments have their fundamentals

in this range. If this range is boosted too much, there

is a thick, muddy sound. If it is attenuated too much,

there is a thin, weak sound.

If the speakers are unfavourably placed (e.g. in

room corners, too close to the wall, or shelf speaker

systems on the floor), the bass is boosted too much

and can be equalized with one or several controls.

6.3.3 Midrange (310 Hz

3.1kHz)

In this range the human hearing is most sensitive,

and changes of the equalizer adjustment can be

heard most clearly here. Especially in the pop range

and partly with radio transmissions this range is

boosted to obtain a more aggressive effect resp. to

improve the voice intelligibility. By attenuation a more

natural reproduction can be obtained again.

On the other hand boosting can place a solo

instrument or the vocal sound resp. the voice more

into the foreground, if necessary.

6.3.4 Tweeter range (4kHz

12.5kHz)

As in this range there are many harmonics of the

instruments, it is defined here if the reproduction is

transparent and clear or diffuse and dull. As soft

materials (e.g. curtains, upholstery, thick carpets)

attenuate especially these frequencies, boosting can

equalize this loss.

6.3.5 Supertweeter range (16 kHz

20kHz)

Many, especially older people are not able to hear

this range any more. As also these frequencies are

attentuated by the room furniture and decorations,

boosting makes the reproduction a little bit more bril-

liant. 5

6.3.5 Höchsttonbereich (16 kHz

20kHz)

Viele Menschen, besonders ältere, nehmen diesen

Bereich gar nicht mehr wahr. Da aber auch diese

Frequenzen durch die Raumausstattung gedämpft

werden, klingt beim Anheben die Wiedergabe noch

etwas brillanter.

Anderseits kann eine Absenkung Störgeräusche,

z.B. Rauschen bei schlechten Kassettenaufnahmen

oder bei schlechter Empfangsqualität von Rundfunk-

sendungen, herausfiltern.

6.4 Eingangspegel

Nachdem alle Frequenzbereichspegel optimiert

sind, sollte der Regler LEVEL (6) so eingestellt wer-

den, daß sich die Lautstärke beim Überbrücken des

Equalizer durch Ausrasten der Taste EQ ON (2)

nicht ändert. Bei zu hohem Eingangspegel, wenn die

LED PEAK (3) aufleuchtet, muß er jedoch verringert

werden.

7 Technische Daten

Frequenzbereich: . . . . . . . . . 10–20000Hz

Regelbereich: . . . . . . . . . . . . schaltbar ±6/±12dB

Regelfrequenzen: . . . . . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Trittschallfilter (Low-Cut): . . . 20Hz/

3dB

Eingänge: . . . . . . . . . . . . . . . 0,775V/50kΩ

Ausgänge: . . . . . . . . . . . . . . 0,775V/600Ω

Störabstand: . . . . . . . . . . . . > 66dB

Klirrfaktor: . . . . . . . . . . . . . . < 0,1 %

Stromversorgung: . . . . . . . . 230V~/50Hz/5VA

Abmessungen ohne Füße

(BxHxT): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1HE

Gewicht: . . . . . . . . . . . . . . . . 2,5kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

On the other hand attenuation may filter out inter-

fering noises, e.g. in case of poor cassette record-

ings or poor receiving quality of radio transmissions.

6.4 Input level

After all frequency range levels have been opti-

mized, the control LEVEL (6) should be adjusted so

that the volume does not change while by-passing

the equalizer by disengaging the button EQ ON (2)

(not depressed). If the input level is too high, i.e. the

LED PEAK (3) lights up, it must, however, be re-

duced.

7 Specifications

Frequency range: . . . . . . . . . 10–20000Hz

Control range: . . . . . . . . . . . switchable to

±6/±12dB

Control frequencies: . . . . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1.25/1.6/2/2.5/3.1/

4/5/6.3/8/10/12.5/

16/20kHz

Subsonic filter (Low Cut): . . . 20Hz/

3dB

Inputs: . . . . . . . . . . . . . . . . . 0.775V/50kΩ

Outputs: . . . . . . . . . . . . . . . . 0.775V/600Ω

S/N ratio: . . . . . . . . . . . . . . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0.1%

Power supply: . . . . . . . . . . . 230V~/50Hz/5VA

Dimensions w/o feet

(WxHxD): . . . . . . . . . . . . . . 482 x 44.5 x 165mm,

1 rack space

Weight: . . . . . . . . . . . . . . . . . 2.5kg

According to the manufacturer.

Subject to technical change.

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant

1Potentiomètres pour augmenter ou diminuer le

niveau de chaque bande de fréquences

2Touche avec diode pour activer les réglages de

l'égaliseur

touche enfoncée: réglages activés

touche non enfoncée: égaliseur bridgé

3Diode d'écrêtage

4Sélecteur avec diodes pour les plages de réglage

des potentiomètres (1)

plage de réglage: ±6dB touche non enfoncée

±12dB touche enfoncée

5Filtre anti-pop March/Arrêt (Low Cut) 20Hz/

3dB avec diode témoin

touche enfoncée: filtre allumé

touche non enfoncée: filtre déconnecté

6Potentiomètre de réglage du niveau d'entrée

7Interrupteur Marche/Arrêt

1.2 Face arrière

8Câble secteur 230V~/50Hz

9Interrupteur Groundlift pour séparer la masse du

signal de la masse du boîtier; on évite ainsi tout

bouclage de masse.

position FLOAT: les masses du signal et

du boîtier sont séparées

position GROUND: les masses sont

branchées ensemble

10 Sortie asymétrique, prise RCA

11 Sortie symétrique, prise Jack 6,35; pour un

branchement asymétrique, laissez le contact “

”

libre (schéma 3)

12 Sortie symétrique par prise XLR: pour un

branchement asymétrique, laissez le pin 3 libre

(schéma 3)

13 Entrée asymétrique, prise RCA

14 Entrée symétrique par prise jack 6,35; pour un

branchement asymétrique, reliez le contact “GND”

et le contact “

” ensemble (schéma 3)

15 Entrée symétrique par prise XLR; pour un

branchement asymétrique, bridgez sur la prise

les pins 1 et 3 (schéma 3)

2 Conseils d'utilisation

Cet appareil répond à la norme 89/336/CEE relative

à la compatibilité électromagnétique et à la norme

73/23/CEE portant sur les appareils à basse ten-

sion.

Le MEQ-1301 est alimenté par une tension en

230V~. Ne touchez jamais l'intérieur de l'appareil

car, en cas de mauvaise manipulation, vous pour-

riez subir une décharge électrique mortelle. En

outre, l'ouverture de l'appareil dénonce tout droit à

la garantie.

Respectez scrupuleusement les points suivants:

•Attention! En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

•Cet appareil n'est conçu que pour une utilisation

en intérieur.

•Protégez-le de la chaleur et de l’humidité (plage

de temperature autorisée de fonctionnement

0–40°C).

•Ne le faites pas fonctionner et débranchez-le

immédiatement dans les cas suivants:

1. L'appareil ou le cordon secteur présente des

dommages visibles.

2. Après une chute..., vous avez un doute sur

l’état de l'appareil.

3. Des disfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être

réparés par un technicien spécialisé.

•Tout cordon secteur endommagé ne doit être rem-

placé que par le constructeur ou un technicien

habilité.

Vi preghiamo di aprire completamente la pa-

gina 3. Così vedrete sempre gli elementi di

comando e i collegamenti descritti.

1 Comandi e collegamenti

1.1 Pannello frontale

1Regolatore per aumentare o abbassare il livello

della banda

2Tasti con LED per attivare le regolazioni dell'-

equalizzatore

Tasto premuto: le regolazioni sono attivate

Tasto non premuto: l'equalizzatore è escluso

3Spia di sovrapilotaggio

4Commutatore con LED per il campo di regola-

zione dei regolatori (1)

Campo: ±6dB con tasto non premuto

±12dB con tasto premuto

5Filtro antirombo On/Off (low cut) 20Hz/

3dB

con LED

Tasto premuto: filtro attivato

Tasto non premuto: filtro disattivato

6Regolatore del livello d'ingresso

7Interruttore On/Off

1.2 Pannello posteriore

8Cavo rete per 230V~/50Hz

9Commutatore ground-lift per separare la massa

del segnale da quella del contenitore, per evitare

anelli di terra.

Posizione FLOAT: le masse del segnale e

del contenitore sono

separate

Posizione GROUND: le masse del segnale e

del contenitore sono colle-

gate

10 Uscite asimmetriche con prese cinch

11 Uscite simmetriche con prese jack 6,3mm; nel

caso di collegamento asimmetrico lasciare libero

il contatto “

” (fig. 3)

12 Uscite simmetrica con prese XLR; nel caso di col-

legamento asimmetrico lasciare libero il pin 3

(fig.3)

13 Ingressi asimmetrici con prese cinch

14 Ingressi simmetrici con prese jack 6,3mm; nel

caso di collegamento asimmetrico ponticellare i

contatti “GND” e “

” sullo spinotto (fig. 3)

15 Ingressi simmetrici con prese XLR; nel caso di

collegamento asimmetrico ponticellare i pin 1 e 3

sullo spinotto (fig. 3)

2 Avvisi di sicurezza

Quest’apparecchio corrisponde alla direttiva CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l'apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l'uso si devono osservare assolutamente i

seguenti punti:

•Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

•Lo strumento è previsto solo per l'uso all'interno di

locali.

•Proteggere l'apparecchio dall'umidità e dal calore

(temperatura d’impiego ammessa fra 0

40°C).

•Non mettere in funzione l'apparecchio e staccare

subito la spina rete se:

1. l'apparecchio o il cavo rete presentano dei

danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l'apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina

competente.

•Il cavo rete, se danneggiato, può essere sostituito

solo dal costruttore o da un laboratorio autorizzato. 7

•Ne retirez jamais le cordon secteur de la prise en

tirant dessus.

•Nous déclinons toute responsabilité en cas de

dommage si l'appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s'il n'est pas

réparé par une personne habilitée ou si les

branchements ne sont pas correctement effec-

tués.

•Pour nettoyer l'appareil, utilisez un chiffon sec, en

aucun cas de produits chimiques ou d'eau.

3 Possibilités d'utilisation

L'égaliseur MEQ-1301 est essentiellement conçu

pour permettre d'adapter les réglages de votre

installation HiFi à l'acoustique de la pièce. Pour ce

faire, vous disposez de 31 réglages pour augmenter

et diminuer les niveaux de fréquence dans les pla-

ges de 20Hz à 20kHz pour un canal. La plage de

réglage est commutable de ±6dB à ±12dB. Ses

multiples possibilités de réglages font que cet

appareil peut être utilisé pour corriger ou adapter

des bandes de fréquences particulières d'appareils

à niveaux LINE.

4 Installation

Le MEQ-1301 est conçu pour une installation en

rack 19” mais peut également être posé sur une

table. Pour une installation en rack 19”, une hauteur

de 1U est nécessaire (= 44,5mm).

5 Branchements

Selon l'utilisation, on peut brancher l'égaliseur entre

un préamplificateur et un amplificateur de puis-

sance, entre une table de mixage et un amplificateur

de puissance ou dans une voie d'effet d'une table de

mixage. Pour des signaux stéréo, deux égaliseurs

sont indispensables.

5.1 Entrées

Le signal d'entrée doit avoir un niveau LINE. Vous

pouvez utiliser comme entrée les prises XLR (15),

Jack (14) ou RCA (13). Les prises XLR et Jack sont

•Staccare il cavo rete afferrando la spina, senza tir-

are il cavo.

•Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d'arte non si assume nes-

suna responsabilità per eventuali danni.

•Per la pulizia usare solo un panno asciutto; non

impiegare in nessun caso prodotti chimici o acqua.

3 Possibilità d'impiego

L'equalizzatore MEQ-1301 è stato realizzato in

primo luogo per adattare un impianto di musica all'a-

custica dell'ambiente. Sono previsti 31 regolatori

ciascuno per alzare ed abbassare i livello delle fre-

quenze in un range fra 20Hz e 20kHz per ogni

canale. Il campo di regolazione è commutabile fra

±6dB e ±12dB. Grazie alle molte possibilità di rego-

lazione, MEQ-1301 può servire anche per correg-

gere ed adattare le risposte in frequenza di appa-

recchi con livello Line.

4 Possibilità di collocamento

L'equalizzatore è previsto per il montaggio in un rack

19”. Tuttavia è possibile anche il collocamento su un

tavolo oppure in uno scaffale. Per il montaggio in

rack occorre un’unità di altezza (= 44,5mm).

5 Collegare l'equalizzatore

A seconda dell'impiego, l'equalizzatore viene inse-

rito o fra il preamplificatore e lo stadio finale, fra il

mixer e lo stadio finale oppure nella via degli effetti di

un mixer. Nel caso di segnali stereo occorrono evi-

dentemente due equalizzatori.

5.1 Ingressi

Il segnale d'ingresso dovrebbe aver un livello Line.

Per l'ingresso si può utilizzare la presa XLR (15), la

presa jack (14) oppure la presa cinch (13). Le prese

XLR e jack sono simmetriche, ma accettano anche

un collegamento asimmetrico. In questo caso colle-

gare i pin 1 e 3 dello spinotto XLR o i contatti “GND”

(massa) e segnale “

” del jack. La figura 3 illustra i

contatti.

symétriques, vous pouvez les brancher en asymétri-

que; pour ce faire, sur la prise XLR, reliez les pins 1

et 3, et sur la prise Jack, les contacts “GND” (masse)

et “

” (voir schéma 3).

5.2 Sorties

Vous pouvez utiliser comme sortie les prises XLR

(12), les prises Jack (11) et les prises RCA (10). Les

prises XLR et Jack sont symétriques, vous pouvez

cependant les brancher en asymétrique, indépen-

damment des entrées. Pour ce faire, laissez, sur la

prise XLR, le pin 3 libre et sur la prise Jack, le

contact “

”. (voir schéma 3).

5.3 Connexion secteur

Reliez le cordon secteur de l'égaliseur au secteur,

230V~/50 Hz.Avant d'allumer l'appareil, mettez tous

les potentiomètres sur la partie médiane et vérifiez

que la touche EQ ON (2) n'est pas enfoncée.

6 Réglages de l'égaliseur

6.1 Mise sous tension/Interrupteur Groundlift

1) Avant d'allumer l'égaliseur, mettez l'ensemble des

potentiomètres sur la position centrale, vérifiez

que la touche EQ ON (2) n'est pas enfoncée.

2) Allumez l'égaliseur avec l'interrupteur MARCHE/

ARRET (7). Selon le réglage choisi, les diodes

correspondantes s'allument.

3) Si un ronflement intervient, créé par un bouclage

de masse (par exemple, liaison de la masse du

boîtier à un autre boîtier par l'intermédiaire du

rack), mettez l'interrupteur GROUNDLIFT (9) sur

la position FLOAT. La masse du signal est alors

séparée de la masse du boîtier.

4) Entrez un signal d’entrée dans l’égaliseur. Si la

diode d'écrêtage PEAK (3) s'allume, le niveau

d'entrée du canal correspondant doit être dimi-

nué; utilisez le réglage LEVEL (6).

6.2 Informations générales sur les bandes de

fréquences

L'oreille humaine capte des fréquences de 20Hz à

20kHz, bien que cette limite supérieure dépende de

l'âge. A 65 ans, elle est inférieure à 10kHz. La plus

grande sensibilité de l'oreille se situe entre 1 et 4kHz

env. C'est dans cette plage que l'écoute est la meil-

leure. C'est pourquoi on perçoit plus clairement toute

modification de réglage sur l'égaliseur dans cette

plage que dans les fréquences basses et hautes.

Le schéma 4 indique les notes fondamentales et

les harmoniques de certains instruments de musique

et de la voix humaine. La plage des notes fonda-

mentales (blanc) indique quelle hauteur musicale

peut être jouée. La gamme des harmoniques (gris)

montre les fréquences responsables des caractéri-

stiques sonores des appareils.

6.3 Réglage du niveau de la bande passante

Attention: En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

D'autres égaliseurs de la chaîne HiFi, par exemple

sur l'amplificateur, doivent être mis sur zéro (posi-

tion médiane) et ne plus être modifiés.

1) Enfoncez la touche EQ ON (2), les réglages sont

alors activés; tant que les potentiomètres sont sur

la position médiane, le son n'est pas modifié.

2) Enfoncez la touche LOW CUT (5), le filtre anti-

pop est activé, les haut-parleurs de grave sont

alors protégés des fréquences trop basses.

3) Assurez-vous que la touche RANGE (4) n'est pas

enfoncée. La diode verte “±6” s'allume, la plage

du réglage (1) est sur ±6dB. Vous pouvez régler

avec une grande précision les niveaux. Si la

plage 6dB ne suffit pas, mettez les potentio-

mètres (1) sur la position centrale puis passez sur

la plage ±12dB avec la touche RANGE (4); la

diode rouge “±12” s'allume.

4) Les divers potentiomètres (1) du niveau des

bandes de fréquence doivent être réglés comme

suit:

6.3.1 Plage des subwoofers (20 Hz

50Hz)

Peu d'instruments produisent de telles fréquences.

Les réglages servent à réduire d'éventuelles inter-

férences (par exemple, ronflements de platine-dis-

ques, bruit de pas) et doivent être mis dans la partie

négative (la plus basse).

6.3.2 Plage des graves (63 Hz

250Hz)

De nombreux instruments ont dans cette plage leurs

notes fondamentales. Si cette plage est trop aug-

mentée, on obtient un son épais et gras. Si l'atténua-

tion est trop importante, le son est fin et faible.

Si les haut-parleurs sont placés dans un endroit

peu favorable (coins de pièces, trop près de la cloi-

son ou sur des étagères à même le sol), on a ten-

dance à augmenter les graves; cette suraugmenta-

tion peut alors être compensée par un ou plusieurs

réglages.

6.3.3 Plage des médiums (310 Hz

3,1kHz)

Dans cette plage, l'oreille humaine est la plus sensi-

ble, les modifications des réglages de l'égaliseur

sont ici les plus perceptibles. Cette plage est aug-

mentée particulièrement pour de la musique pop, et

pour certaines émissions radio de manière à être

plus agressive ou à améliorer la compréhension des

propos. En la diminuant, on peut obtenir une restitu-

tion plus naturelle.

D'autre part, si vous l'augmentez, vous pouvez

mettre en avant-plan un instrument solo, une chan-

son ou un discours.

6.3.4 Plage des aigus (4 kHz

12,5kHz)

De nombreuses harmoniques des instruments se

trouvent dans cette plage qui détermine si la restitu-

tion est transparente, claire ou diffuse et épaisse.

Des matériaux denses (rideaux, capitonnages, tapis

épais ...) peuvent particulièrement atténuer ces fré-

quences, il est possible de compenser cette perte en

les augmentant.

6.3.5 Plages des super-aigus (16 kHz

20kHz)

De nombreuses personnes âgées ne perçoivent plus

cette plage. Mais, dans la mesure où ces fréquences

sont atténuées par l'ameublement ou la décoration

5.2 Uscite

Per l'uscita si può utilizzare la presa XLR (12), la

presa jack (11) oppure la presa cinch (10). Le prese

XLR e jack sono simmetriche, ma accettano anche

un collegamento asimmetrico, indipendentemente

dagli ingressi. In questo caso lasciare libero il pin 3

dello spinotto XLR o il contatto per il segnale “

” del

jack. La figura 3 illustra i contatti.

5.3 Collegamento rete

Alla fine collegare l'equalizzatore con la rete

(230V~/50Hz) per mezzo del cavo rete. Prima della

prima accensione portare tutti i regolatori in posi-

zione centrale e sganciare il tasto EQ ON (2).

6 Regolazione dell'equalizzatore

6.1 Accensione/Commutatore ground-lift

1) Prima della prima accensione portare tutti i rego-

latori in posizione centrale e sganciare il tasto

EQ ON (2).

2) Accendere l'equalizzatore con l'interruttore

POWER (7). A seconda delle impostazioni, si

accendono alcuni LED.

3) Se si avverte un ronzio dovuto ad un anello di terra

(p.es. collegamento della massa fra diversi con-

tenitori attraverso il rack) portare il commutatore

ground-lift (9) in posizione FLOAT per separare la

massa del segnale da quella del contenitore.

4) Applicare un segnale d'ingresso all'equalizzatore.

Se si accende il LED PEAK (3), ridurre il livello

d'ingresso del canale corrispondente con il rego-

latore LEVEL (6).

6.2 Informazioni generali sui campi di fre-

quenza

L'udito umano va da circa 20Hz fino a 20kHz, e il

limite superiore dipende molto dall'età. Con 65 anni

circa, tale limite si abbassa sotto i 10kHz. La maggi-

ore sensibilità dell'orecchio è fra 1 e 4kHz ca. Dato

che si sente meglio in questo range, le modifiche

della regolazione dell'equalizzatore si avvertono di

più rispetto alle frequenze alte e basse.

La figura 4 illustra le fondamentali e le armoniche

di alcuni strumenti musicali nonché della voce

umana. La parte delle fondamentali (bianco) indica

la possibile altezza del suono, mentre la parte delle

armoniche (grigio) indica le frequenze che determi-

nano il suono caratteristico dello strumento.

6.3 Regolazione del livello dei campi di fre-

quenza

Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

Portare sullo zero (posizione centrale) gli altri

regolatori dell'impianto, p.es. sull'amplificatore,

senza spostarli successivamente.

1) Premere il tasto EQ ON (2) per attivare le regola-

zioni. Finché i regolatori si trovano in posizione

centrale, il suono non cambia.

2) Si consiglia di premere il tasto LOW CUT (5) per

attivare il filtro antirombo. Nello stesso tempo si

proteggono i woofer dalle frequenze troppo basse.

3) Il tasto RANGE (4) non dovrebbe essere premuto

all'inizio. Il LED verde “±6” si accende e il regola-

tore (1) è impostato su ±6dB. È possibile una

regolazione dei livelli molto fine. Se il range di

6dB non è sufficiente, riportare il regolatore (1) in

posizione centrale e quindi portare il range a

±12dB mediante il tasto RANGE (4). A questo

punto si accende il LED rosso “±12”.

4) Regolare i singoli regolatori per i diversi livelli (1)

come segue.

6.3.1 Campo subbasso (20 Hz

50Hz)

Esistono pochi strumenti che producono delle fre-

quenze così basse. Questi regolatori servono per

sopprimere eventualmente rumori di fondo (di giradi-

schi, di passi) e vanno spostati quindi nella parte

negativa (verso il basso).

6.3.2 Campo bassi (63 Hz

250Hz)

Le fondamentali di molti strumenti musicali si trovano

in questo range. Se vengono alzate troppo, si ottiene

un suono cupo; se sono troppo basse, il suono è sot-

tile e debole.

Se gli altoparlanti sono collocati male (p.es. negli

angoli, troppo vicini alla parete, oppure nel caso di

box da scaffale posto sul pavimento), i bassi troppo

forti possono essere compensati con uno o più rego-

latori.

6.3.3 Campo medi (310 Hz

3,1kHz)

In questo campo, l'udito umano è più sensibile e

avverte maggiormente le modifiche della regola-

zione dell'equalizzatore. Specialmente per la musica

pop, ma anche per trasmissioni radiofoniche, si alza

questo range per avere un suono più aggressivo o

per migliorare la comprensione del testo parlato.

Abbassando il livello, la riproduzione del suono può

essere più naturale.

D'altra parte, alzando il livello, uno strumento soli-

sta, il canto o la voce possono passare in primo

piano.

6.3.4 Campo alti (4 kHz

12,5kHz)

Poiché in questo range si collocano molte armoniche

degli strumenti, la regolazione in questo campo

determina se la riproduzione è trasparente e chiara

oppure imprecisa e cupa. Dato che i materiali soffici

(p. es. tende, mobili imbottiti, tappeti) smorzano que-

ste frequenze, si può compensare tale perdita

alzando il livello.

6.3.5 Campo frequenze altissime (16kHz

20kHz)

Molte persone, specialmente gli anziani, non sen-

tono più queste frequenze. Dato che anche queste

frequenze possono essere smorzate dall'arredo

dell'ambiente, un aumento del livello rende la ripro-

duzione più brillante.

D'altra parte, abbassando il livello, si possono eli-

minare certi disturbi, p. es. di registrazioni scadenti e

nel caso di cattiva ricezione di trasmissioni radio-

foniche.

de la pièce, vous pouvez obtenir, en les augmentant,

une restitution encore plus brillante.

D'autre part, une diminution peut filtrer des inter-

férences, par exemple en cas d'enregistrements de

mauvaise qualité sur cassettes ou de mauvaise qua-

lité de réception d'émissions radio.

6.4 Niveau d'entrée

Une fois que tous les niveaux des plages de fré-

quence sont optimisés, il faut régler les potentiomèt-

res LEVEL (6) de sorte que le volume ne soit pas

modifié lorsqu'on bridge l'égaliseur [touche EQ ON

(2) non enfoncée]. Lorsque le niveau d'entrée est

trop élevé, la diode PEAK (3) s'allume; il convient

alors de le diminuer.

7 Caractéristiques techniques

Bande passante: . . . . . . . . . 10–20000Hz

Plage de réglage: . . . . . . . . . commutable

±6dB/±12dB

Fréquences de réglage: . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Filtre anti-pop (low cut): . . . . 20Hz/

3dB

Entrées: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Sorties: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Rapport signal/bruit: . . . . . . > 66dB

Taux de distorsion: . . . . . . . . < 0,1%

Alimentation: . . . . . . . . . . . . 230V~/50Hz/5VA

Dimensions (sans pieds)

(LxHxP): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

Poids: . . . . . . . . . . . . . . . . . . 2,5kg

D'après les données du constructeur.

Tout droit de modification réservé.

6.4 Livello d'ingresso

Dopo aver ottimizzato tutti i livelli dei campi di fre-

quenza si dovrebbe regolare il regolatore LEVEL (6)

in modo tale che il volume non cambia se si esclude

l'equalizzatore premendo il tasto EQ ON (2). Se il

livello di ingresso è troppo alto e se il LED PEAK (3)

si accende, occorre ridurlo.

7 Dati tecnici

Banda passante: . . . . . . . . . 10–20000Hz

Campo di regolazione: . . . . . commutabile ±6dB/

±12 dB

Frequenze di regolazione: . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Filtro antirombo (low-cut): . . 20Hz/

3dB

Ingressi: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Uscite: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Rapporto S/R: . . . . . . . . . . . > 66dB

Fattore di distorsione: . . . . . < 0,1%

Alimentazione: . . . . . . . . . . . 230V~/50Hz/5VA

Dimensioni senza piedini

(lxhxp): . . . . . . . . . . . . . . . 482 x 44,5 x 165mm

1unità di altezza

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedienings-elementen

en de aansluitingen.

Besturingselementen en aansluitingen

1.1 Frontpaneel

1Regelaars voor de versterking of verzwakking

van het niveau van de betreffende frequentie-

band.

2Toets met LED om de instellingen van de equali-

zer te activeren.

Toets ingedrukt: De instellingen zijn geacti-

veerd.

Toets niet ingedrukt: De equalizer wordt over-

brugd.

3PEAK LED

4Keuzeschakelaar met LED's voor de verschil-

lende bereiken van de regelaars (1)

Regelbereik: ±6dB met de toets niet ingedrukt

±12dB de toets ingedrukt

5Subsonisch filter ON/OFF (Low Cut) 20 Hz/

3dB

met LED

Toets ingedrukt: Filter is ingeschakeld.

Toets niet ingedrukt: Filter is uitgeschakeld.

6Ingangsniveau regelaar

7POWER-schakelaar

1.2 Achterzijde van het toestel

8Netsnoer voor de aansluiting van de netspanning

(230V~/50Hz)

9Massaschakelaar voor de scheiding van de sig-

naalmassa en de kastmassa om aardlussen te

vermijden.

FLOAT-stand: Signaal- en kastmassa

zijn gescheiden.

GROUND-stand: Signaal- en kastmassa

zijn met elkaar verbonden.

10 Ongebalanceerde cinch-uitgang

11 Gebalanceerde jack-uitgang (6,3mm); voor een

ongebalanceerde verbinding moet u het “

”-con-

tact niet aansluiten (fig. 3).

12 Gebalanceerde XLR-uitgang; voor een ongeba-

lanceerde verbinding moet u pin 3 (fig. 3) niet

aansluiten.

13 Ongebalanceerde cinch-ingang

14 Gebalanceerde ingang met een 6,3-mm-jack; bij

een ongebalanceerde verbinding moet u de

contacten “GND” en “

” van de plug overbruggen

(fig. 3).

15 Gebalanceerde ingang met een XLR-jack; bij een

ongebalanceerde verbinding moet u de pinnen 1

en 3 van de plug overbruggen (fig. 3).

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee dit toestel

gevoed wordt is levensgevaarlijk! Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Onderhoud dient

te gebeuren door een gekwalificeerd vakman.

Bovendien vervalt elke garantie bij het eigenhan-

dig openen van het toestel.

Let bij ingebruikname eveneens op het volgende:

•Opgelet! Bij een overdreven versterking, vooral in

het tweeter- en basbereik, kunnen de luidsprekers

snel overbelast worden en beschadigd raken.

•Het toestel is enkel geschikt voor gebruik binnens-

huis.

•Vermijd uitzonderlijk warme plaatsen en plaatsen

met een hoge vochtigheid (toegestaan omge-

vingstemperatuurbereik: 0–40°C).

•Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact wanneer:

1. het netsnoer zichtbaar beschadigd is.

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is.

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

•Een defect netsnoer mag enkel door de fabrikant

of door een gekwalificeerd persoon hersteld wor-

den.

•Trek de stekker nooit met het snoer uit het stop-

contact.

•In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

•Verwijder het stof met een droge doek. Gebruik

zeker geen chemicaliën of water.

3 Toepassingen

De equalizer MEQ-1301 is vooral geschikt voor de

aanpassing van een Hifi-systeem aan de ruimte-

akoestiek. Daarom zijn er voor de versterking en de

verzwakking van frequentiebanden in het bereik van

20Hz tot 20kHz 31 regelaars voor één kanaal voor-

zien. Het bereik van deze regelaars kan van ±6dB

naar ±12dB omgeschakeld worden. Door de veelzij-

dige afregelmogelijkheden kan de MEQ-1301

eveneens gebruikt worden voor elke willekeurige

egalisatie van de frequentieweergave en voor de

afregeling van toestellen met een lijnniveau.

4 Montage

De equalizer is geschikt voor de montage in een 19”-

rack maar kan ook gebruikt worden als tafelmodel.

Voor inbouw in het 19”-rack is een hoogte van 1HE

vereist (1hoogte-eenheid = 44,5mm).

5 Aansluiting

De equalizer kan naar wens geplaatst worden tus-

sen bijvoorbeeld een voor- en eindversterker, tussen

een mengpaneel en vermogenversterker of in de

effectweg van een mengpaneel. Bij stereosignalen

zijn uiteraard twee equalizers noodzakelijk.

Referirse a la página 3 para ver los elementos

operativos y las conexiones descritas a conti-

nuación.

1 Elementos operativos y conexiones

1.1 Panel Frontal

1Controles para amplificación y atenuación de las

respectivas bandas de frecuencia

2Tecla con LED para activar los ajustes del ecua-

lizador

Tecla pulsada: Se activan los ajustes del

canal

Tecla no pulsada: El ecualizador se mantiene

“punteado”

3LED de picos

4Selector con LEDs para el control del rango de

ajustes del equalizador (1)

Rango: ±6dB con tecla no pulsada

±12dB con tecla pulsada

5Conexión/desconexión filtro subsónico (pasaba-

jos) 20Hz/

3dB con LED

Tecla pulsada: Filtro conectado

Tecla no pulsada: Filtro desconectado

6Control del nivel de entrada

7Interruptor de alimentación POWER

1.2 Panel Trasero

8Alimentación principal para la conexión a 230V~/

50Hz

9Interruptor GROUND LIFT para separar la masa

de la señal de la masa de la caja y evitar reali-

mentaciones.

Posición FLOAT: Masa de la señal y la caja

separada

Posición GROUND: Masa de la señal y la caja

conectadas

10 Salida RCA sin balancear

11 Salida jack 6,3mm balanceada. Para conexión

sin balancear no conectar el terminal “

” (fig. 3)

12 Salida XLR balanceada. Para conexión sin

balancear no conectar el pin 3 (fig. 3)

13 Entrada RCA sin balancear

14 Entrada jack 6,3mm balanceada. Para conexión

sin balancear puntear los contactos “GND” y “

”

de la clavija (fig. 3)

15 Entrada XLR balanceada. Para conexión sin

balancear puntear los pines 1 y 3 de la clavija

(fig. 3)

2 Consejos de uso

Este aparato cumple la norma 89/336/CEE relativa

a la compatibilidad electromagnética y a la norma

73/23/CEE sobre aparatos de baja tensión.

Esta unidad utiliza voltaje de la red (230V~). No

abrir jamás el interior del equipo, ya que una mala

manipulación, podría sufrir una descarga eléctrica

mortal.Además, la obertura del equipo anula cual-

quier derecho de garantía.

Antes de la conexión leer detenidamente los siguien-

tes puntos:

•Atención! Con una amplificación excesiva, tanto

en los graves como en los agudos, puede sobre-

cargar y destruir los altavoces.

•El equipo esta diseñado para su uso en interiores.

•Protegerlo de la humedad y del calor (temperatura

permitida de funcionamiento: 0–40°C).

•Desconectar el equipo inmediatamente, si des-

pués de conectarlo se observa:

1. que el cable de conexión o el equipo están dete-

riorados.

2. después de una tormenta o similar parecido el

equipo pueda estar dañado.

3. no funciona correctamente.

El equipo solo puede repararse por personal auto-

rizado.

•El cable de conexión a red solo puede ser cam-

biado por el fabricante.

•Nunca quitar la toma de tensión del zócalo tirando

del cable.

•Si el equipo se usa para usos diferentes de los

que están diseñados, si no se usa correctamente

o se repara por personal no autorizado, se anulará

la responsabilidad en caso de avería.

•Para su limpieza usar un trapo seco, sin productos

químicos ni agua.

3 Aplicaciones

El ecualizador MEQ-1301 está principalmente

diseñado para sistemas HiFi. Incluye 31 controles

para amplificación y atenuación de bandas de frecu-

encia entre 20Hz hasta 20kHz para un canal. El

rango de control puede conmutarse, desde ±6dB a

±12dB. Debido a la versatilidad de ajuste facilitada

por el MEQ-1301, este puede usarse para cualquier

corrección y ajuste de ecualización en equipos con

nivel LINE.

4 Montaje

El ecualizador está preparado para su montaje en

un rack de 19”. Para otro tipo de instalación, pueden

desmontarse las alas de sujeción. Para una instala-

ción en rack 19”, ocupa 1U (= 44,5mm).

5 Conexión

El ecualizador puede instalarse como se desee,

entre el preamplificador y el amplificador de poten-

cia, entre la mesa de mezcla y el amplificador o en

una vía de efectos de una mesa de mezcla. Con

señales estéreo, serán necesarios dos ecualizado-

res.

5.1 Entradas

La señal de entrada debe ser de nivel LINE. Pueden

usarse las conexiones XLR (15), jack 6,3mm (14) o

RCA (13). Las conexiones XLR y jack 6,3mm son

balanceadas, pero también pueden conectarse sin

balancear. En la clavija XLR, puntear los pines 1 y 3

y en el jack 6,3mm los contactos “GND” (masa) y

”

”. La conexión de los pines, sin balancear, se

describe en la figura 3.

5.1 Ingangen

Het ingangssignaal moet een lijnniveau hebben. Als

ingang kan de XLR-jack (15), de 6,3-mm-jack (14) of

de cinch-jack (13) gebruikt worden. De XLR-stekkers

en de 6,3-mm-jacks zijn gebalanceerd, maar kunnen

ook ongebalanceerd aangesloten worden. Verbind

hiervoor de pinnen 1 en 3 op de XLR-plug resp. de

contacten “GND” (ground) en de “

” van de 6,3-mm-

plug. De aansluiting wordt in figuur 3 getoond.

5.2 Uitgangen

Als uitgang kan de XLR-jack (12), de 6,3-mm-jack

(11) of de cinch-jack (10) gebruikt worden. De XLR

en de 6,3-mm-jacks zijn gebalanceerd, maar zij kun-

nen eveneens onafhankelijk van de ingang ongeba-

lanceerd aangesloten worden. Hiervoor sluit u pin 3

van de XLR-ingang resp. de “

”-aansluiting van de

6,3-mm-jack niet aan. De aansluiting is te zien in

figuur 3.

5.3 Netaansluiting

Verbind uiteindelijk de equalizer met het elektrici-

teitsnet (230V~/50Hz). Plaats alle regelaars in de

middelste stand alvorens het toestel in te schakelen

en zorg ervoor dat de toets EQ ON (2) niet ingedrukt

is.

6 De equalizer instellen

6.1 Inschakelen/massaschakelaar

1) Plaats alle regelaars in de middelste stand alvo-

rens in te schakelen. Zorg ervoor dat de EQ ON-

schakelaar (2) niet ingedrukt is.

2) Schakel de equalizer met de POWER-schakelaar

(7) in. Afhankelijk van de voorinstellingen lichten

ter controle een aantal LED's op.

3) Mocht er een brom zijn door een aardlus (bijvoor-

beeld een massaverbinding van een behuizing

via het rack met een andere behuizing) plaats dan

de massaschakelaar (9) van de equalizer in de

FLOAT-stand. Hierdoor wordt de signaalmassa

gescheiden van de kastmassa.

4) Stuur een ingangssignaal naar de equalizer.

Wanneer de PEAK-LED (3) oplicht, verminder dan

het ingangsniveau met de LEVEL-regelaar (6).

6.2 Algemene informatie over de frequentie-

bereiken

Het bereik van het menselijke gehoor reikt van onge-

veer 20Hz tot 20kHz, de bovengrens is voor een

groot gedeelte afhankelijk van de leeftijd. Op een

leeftijd van bijvoorbeeld 65 jaar gaat deze boven-

grens tot onder de 10kHz. Het gehoor is het gevoe-

ligst voor frequenties tussen 1 en 4kHz. Binnen dit

bereik hoort men het best. Hierdoor worden veran-

deringen van de equalizerinstellingen in dit bereik

duidelijker waargenomen dan veranderingen voor de

hoge en de lage frequenties.

Fig. 4 toont de grondtonen en de harmonischen

van sommige muziekinstrumenten en van de men-

selijke stem. Het grondtoonbereik (wit) geeft aan

welke toonhoogte gespeeld kan worden. Het harmo-

nische bereik (grijs) toont de frequenties die verant-

woordelijk zijn voor klankleur van het instrument.

6.3 Instellen van het frequentiebereik

Opgelet! Bij een grote versterking vooral van de

bas- en tweeterbereiken kunnen luidsprekers snel

overbelast en beschadigd worden.

Extra equalizers in het Hifi-systeem, bijvoorbeeld

op de versterker, moeten eerst op nul (middelste

stand) geplaatst worden en mogen niet meer

veranderd worden.

1) Druk de EQ ON-toets (2) in. Hierdoor worden de

instellingen geactiveerd. Zolang de regelaars in

de middelste positie staan, verandert de klank

niet.

2) De LOW CUT-toets (5) moet ingedrukt worden.

Hierdoor wordt het subsonische filter geactiveerd,

tegelijkertijd zijn de basluidsprekers beschermd

tegen frequenties die te laag zijn.

3) De RANGE-toets (4) mag aanvankelijk niet inge-

drukt worden. De groene LED “±6” licht op en het

bereik van de regelaars (1) wordt op ±6dB

geplaatst. Het niveau kan zeer nauwkeurig inge-

steld worden. Is het 6dB-bereik niet voldoende,

plaats dan eerst de regelaars (1) opnieuw in de

middelste stand en plaats het regelbereik in de

stand ±12dB met de RANGE-toets (4). Nu licht

de rode LED “±12” op.

4) De individuele regelaars voor het niveau van het

frequentiebereik (1) moeten als volgt ingesteld

worden:

6.3.1 Subwoofer-bereik (20 Hz

50Hz)

Er is nauwelijks een instrument dat zulke lage fre-

quenties produceert. De regelaars voor dit bereik

dienen om eventuele stoorgeluiden (bijvoorbeeld

plaatruis van draaitafels, subsonische storingen) te

onderdrukken en moeten hiervoor minimaal inge-

steld worden.

6.3.2 Basbereik (63 Hz

250Hz)

Veel muziekinstrumenten hebben hun grondtoon in dit

bereik. Wanneer dit bereik teveel versterkt wordt, dan

geeft dit aanleiding tot een vettige, dreunende klank.

Teveel verzwakken geeft een dunne, futloze klank.

Bij een ongunstige opstelling van de luidsprekers

(bv. in de hoeken van een kamer, te dicht bij de

wand, of boekenplankluidsprekers op de grond)

wordt de bas teveel versterkt. Dit kan dan met de

verschillende regelaars bijgeregeld worden.

6.3.3 Middentonenbereik (310 Hz

3,1kHz)

In dit bereik is het menselijke gehoor het gevoeligst

en veranderingen in de instellingen van de equalizer

kunnen hier het duidelijkst gehoord worden. Vooral

bij pop en gedeeltelijk ook bij radio-uitzendingen

wordt dit bereik versterkt om een meer agressief

effect te verkrijgen resp. om de verstaanbaarheid

van de stem te verhogen. Bij verzwakking verkrijgt

men een meer natuurlijke weergave.

Anderzijds kan een versterking indien nodig een

solo-instrument of een vocaalklank resp. de stem

meer naar voor brengen.

6.3.4 Hogetonenbereik (4 kHz

12,5kHz)

Binnen dit bereik bevinden zich veel harmonischen

van de instrumenten. Hier wordt bepaald of een

weergave transparant en duidelijk of diffuus en dof

5.2 Salidas

Puede usarse como salida tanto la conexión XLR

(12), jack 6,3mm (11) o RCA (10). La conexión XLR

y jack 6,3mm es balanceada, pero también pueden

conectarse sin balancear, independientemente del

tipo de conexión en la entrada. Para utilizarlo sin

balancear no conectar el pin 3 de la clavija XLR o el

contacto “

” del jack 6,3mm. La conexión de los

pines se describe en la figura 3.

5.3 Alimentación principal

Finalmente, conectar el equalizador con el cable de

alimentación en una toma (230V~/50Hz). Antes de

la primera conexión, poner todos los controles en la

posición media y desconectar la función EQ ON (2)

(sin pulsar).

6 Ajuste del equalizador

6.1 Conexión/Interruptor masa

1) Antes de la conexión poner todos los controles en

la posición media. Desconectar la función EQ ON

(2) (sin pulsar).

2) Conectar el equalizador con el interruptor

POWER (7). Según los ajustes realizados, algu-

nos de los LEDs de control pueden encenderse.

3) Si hubiera algún tipo de ruido debido a alguna

realimentación (por ejemplo: conexión a masa del

ecualizador mediante el rack con otra caja),

poner el interruptor de masa (9) en la posición

FLOAT. De esta forma, la señal de masa se

separa de la caja.

4) Cuando entra señal en el ecualizador. Si el LED

PEAK (3) se enciende, reducir el nivel de entrada

de señal con el control LEVEL (6).

6.2 Información general de los rangos de fre-

cuencia

El rango de percepción del oído humano oscila apro-

ximadamente entre 20Hz y 20kHz, el límite supe-

rior, generalmente, varia con la edad. A los 65 años

este límite suele descender hasta los 10kHz. La

mayor sensibilidad del oído se sitúa aprox. entre 1 y

4kHz. Las modificaciones realizadas con el ecua-

lizador entre estos valores, podrán oirse más clara-

mente que los realizados en las frecuencias más

graves o agudas.

En la figura 4 pueden observarse las frecuencias

fundamentales y los armónicos de varios instrumen-

tos musicales, así como también la voz humana. El

rango fundamental (blanco) indica que tonos pueden

reproducirse. El rango armónico (gris) nos muestra

las frecuencias responsables del sonido caracterís-

tico de cada instrumento.

6.3 Ajuste del nivel de las frecuencias

Precaución! Con un exceso de amplificación en

los niveles de frecuencia, tanto en los graves

como en los agudos, puede sobrecargar y destruir

los altavoces.

Los ecualizadores adicionales del sistema HiFi,

por ejemplo en el amplificador, deben ponerse a

cero (posición media) y no deben modificarse en

ningún momento.

1) Presionar la tecla EQ ON (2). De esta forma se

activan los ajustes realizados en el ecualizador.

Mientras los controles se sitúen en la posición

media, el tono no sufrirá ningún cambio.

2) La tecla LOW CUT (5) debe estar presionado. De

esta forma el filtro subsónico está activado, y al

mismo tiempo los altavoces de graves están pro-

tegidos de las frecuencias demasiado bajas.

3) La tecla RANGE (4), para empezar, no debe estar

pulsado. De esta forma el rango de los controles

(1) estará en ±6dB, y se encenderá el LED verde

“±6”. Podrá realizarse un ajuste muy preciso de

los niveles. Si con un rango de 6dB no es sufi-

ciente, poner primero los controles (1) en su posi-

ción media, y luego pulsar la tecla RANGE (4),

para pasar el control de niveles a ±12dB. Se

encenderá el LED rojo “±12”.

4) Los ajustes de los niveles de frecuencia (1),

deben realizarse de la siguiente forma:

6.3.1 Rango subwoofer (20 Hz

50Hz)

Es muy poco frecuente encontrar instrumentos que

produzcan este tipo de bajas frecuencias. Los con-

troles en este rango se utilizan generalmente para

suprimir posibles interferencias de ruidos (por ejem-

plo, ruidos de platos, o de conmutación) y deben

ajustarse en la zona negativa.

6.3.2 Rango grave (63 Hz

250Hz)

Muchos instrumentos musicales tienen en esta zona

sus frecuencias fundamentales. Si esta zona se

amplifica mucho se obtiene un sonido sólido y con

cuerpo. Si se atenúa mucho, será frágil, sin firmeza.

Si los altavoces se colocan desfavorablemente

(por ejemplo, en las esquinas de la habitación,

demasiado encarado hacia la pared, etc.), el grave

tiende a amplificarse, pudiéndose ecualizar con uno

o varios reglajes.

6.3.3 Rango medio (310 Hz

3,1kHz)

En esta zona, el oído humano tiene mucha sensibili-

dad y los cambios realizados en el ecualizador pue-

den notarse muy claramente. Especialmente en la

música pop y para ciertas emisiones de radio, este

rango se amplifica para obtener unos efectos más

agresivos y dar más importancia a la voz. Con su

atenuación se obtendrá una reproducción más natu-

ral.Por otra parte, si se aumenta, podrá poner en un

primer plano un instrumento solo, una canción o un

discurso.

6.3.4 Rango agudo (4 kHz

12,5kHz)

Como en este rango existen muchos armónicos de

instrumentos, estas frecuencias definen si la repro-

ducción es transparente y clara o difusa y diluida.

Los materiales densos (como cortinas, muebles,

etc.) atenúan mucho estas frecuencias, pudiendo

compensar estas pérdidas, amplificándolas.

6.3.5 Rango superagudo (16 kHz

20kHz)

Mucha gente, especialmente la gente grande no

pueden percibir este rango de frecuencias. Muchas

de estas frecuencias se atenúan con la decoración

de la habitación, amplificándolas, se conseguirá una

reproducción aún más brillante. 11

klinkt. Aangezien zachte materialen (bv. gordijnen,

kussens, dik tapijt) speciaal deze frequenties ver-

zwakken, kan versterking dit verlies opvangen.

6.3.5 Supertweeter-bereik (16 kHz

20kHz)

Vele, vooral oudere mensen kunnen dit bereik niet

meer waarnemen. Als ook deze frequenties ver-

zwakt worden door de kamerinrichting dan kan men

door versterking de weergave een klein beetje bril-

janter doen klinken.

Anderzijds kan men door verzwakking storende

interferenties uitfilteren, bijvoorbeeld bij een slechte

cassette-opname of radio-ontvangst.

6.4 Ingangsniveau

Nadat alle niveaus van de verschillende frequentie-

bereiken optimaal zijn ingesteld, dient u de LEVEL-

regelaar (6) zodanig bij te regelen dat het volume

niet verandert bij het overbruggen van de equalizer

met de EQ ON-toets (2) (niet ingedrukt). Wanneer

het ingangsniveau te hoog is, bv. wanneer de PEAK-

LED (3) oplicht, dan moet dit teruggebracht worden.

7 Technische gegevens

Frequentiebereik: . . . . . . . . . 10–20000Hz

Regelbereik: . . . . . . . . . . . . . Instelbaar ±6/±12dB

Regelfrequenties: . . . . . . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Subsonisch filter (Low Cut): . 20Hz/

3dB

Ingangen: . . . . . . . . . . . . . . . 0,775V/50kΩ

Uitgangen: . . . . . . . . . . . . . . 0,775V/600Ω

Signaal/Ruis-verhouding: . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Voedingsspanning: . . . . . . . 230V~/50Hz/5VA

Afmetingen zonder voet:

(W x H x D): . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1HE

Gewicht: . . . . . . . . . . . . . . . . 2,5kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

Por otra parte, si se atenúa esta zona, puede filtrar

interferencias, de grabaciones de baja calidad en

cassettes o de baja calidad de recepción en emisio-

nes de radio.

6.4 Nivel de entrada

Después de ajustar todos los niveles, el control

LEVEL (6) debe ajustarse de forma que el volumen

no cambie cuando se conmuta el EQ ON (2). Debe

reducirse el nivel de entrada, si este es demasiado

alto, o sea si el LED PEAK (3) se enciende.

7 Características técnicas

Rango de frecuencia: . . . . . . 10–20000Hz

Rango de Control: . . . . . . . . conmutable de

±6/±12 dB

Control de frecuencias: . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Filtro subsónico (pasa bajos):

20Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50kΩ

Salidas: . . . . . . . . . . . . . . . . 0,775V/600Ω

Relación Señal/Ruido: . . . . . > 66dB

Nivel de distorsión armónica

(THD): . . . . . . . . . . . . . . . . . < 0,1%

Alimentación: . . . . . . . . . . . . 230V~/50Hz/5VA

Dimensiones (sin pies)

(LxHxP): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1espacio de rack

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

Según los datos del fabricante.

Reservado cualquier derecho de modificación.

É favor desdobrar a página 3. Pode assim ver

sempre os elementos de comando e as respec-

tivas ligações.

1 Comandos e Ligações

1.1 Painel da Frente

1Controlos para aumentar ou atenuar o nível da

banda de frequência.

2Tecla com LED para activar os ajustes do egua-

lizador

Tecla premida:

Todos os ajustes estão efectivos

Tecla desligada: Sem equalizador

3LED de picos

4Selector com LEDs para a escala de controlo dos

controlos do egualizador (1)

Escala de controlo: ±6dB com a tecla desligada

±12dB com a tecla ligada

5Filtro subsónico (Corte Baixo) 20Hz/

3dB

Tecla carregada: Filtro Ligado

Tecla desligada: Filtro Desligado

6Control do nível de entrada

7Interruptor geral de potência

1.2 Painel da Rectaguarda

8Cabo de corrente para ligação a 230V~/50Hz

9Comutador para separar a terra do sinal da

caixa.

Posição FLOAT: A terra do sinal e da caixa

estão separadas.

Posição GROUND: A terra do sinal e da caixa

estão ligadas em comum.

10 Saída não balanceada por Jack RCA

11 Saída balanceada por Jack de 1/4”. Para ligação

não balanceada, não ligue o contacto “

” na ficha

(Fig. 3).

12 Saída balanceada por Jack de XLR. Para ligação

não balanceada, não ligue o pino 3 na ficha

(Fig.3).

13 Entrada não balanceada por Jack RCA

14 Entrada balanceada por Jack de 1/4”. Com

ligação não balanceada, chante os pinos “GND”

e “

” na ficha (Fig. 3).

15 Entrada balanceada por Jack XLR. Para ligação

não balanceada, chante os pinos 1 e 3 da ficha

(Fig. 3).

2 Recomendações

Este aparelho corresponde ás Directivas para com-

patibilidade electromagnética 89/336/EEC e de bai-

xa voltagem 73/23/EEC.

Esta unidade usa tensão da rede (230V~). Para

evitar um choque mortal, não abra a caixa. Entre-

gue a assistência, apenas a pessoal devidamente

autorizado. Além disso, se a unidade for aberta, a

garantia expira.

Para funcionamento, tenha também em atenção os

seguintes itens:

•Cuidado: Com amplificação excessiva, principal-

mente dos baixos e dos agudos, os altifalantes

podem ficar rapidamente sobrecarregados e ser

destruídos.

•A unidade está preparada para funcionamento

somente em interiores.

•Proteja-a contra a humidade e o calor (a tempera-

tura admissível para funcionamento é de 0–40 °C).

•Não ponha a unidade em funcionamento e retire

imediatamente a ficha da tomada se:

1. Verificar alguma avaria na unidade ou no cabo

de alimentação de corrente.

2. Ocorrer alguma avaria depois de uma queda ou

acidente similar.

3. Verificar mau funcionamento.

Em qualquer dos casos a unidade só deve ser

reparada por pessoal habilitado

•Um cabo avariado só deve ser reparado pelo fabri-

cante ou pessoal devidamente qualificado.

•Nunca desligue a ficha da tomada, puxando pelo

cabo de energia

•Se a unidade for usada para fins diferentes daque-

les a que se destina, se for manuseada incorrecta-

mente ou reparada por pessoal não qualificado,

não assumiremos qualquer responsabilidade pelos

possíveis danos ou avarias.

•Para limpeza use apenas um pano seco para

remover o pó e nunca água ou produtos químicos

3 Aplicações

O egualizador MEQ-1301 destina-se principalmente

a ser ligado a um sistema HI-FI de uma sala. Para

isso, cada canal dispõe de 31 controlos para aumen-

tar ou atenuar os níveis da banda de frequência na

escala de 20Hz a 20kHz. A escala pode ser comu-

tada deste ±6dB a ±12dB. Devido ás suas facilida-

des de manuseamento, o MEQ-1301, pode também

ser usado para qualquer correcção e ajuste de

unidades com nível de linha.

4 Montagem

O egualizador está preparado para montagem numa

rack de 19”, mas também pode ser usado numa

mesa ou outro lugar. Para outras colocações os

suportes podem ser retirados. Para a instalação em

rack é necessário a altura de um espaço de rack

(=44,5mm).

5 Ligações

O egualizador pode ser colocado entre o pré-amplifi-

cador e o amplificador de potência, entre o misturador

e o amplificador de potência, ou numa linha de efeitos

de um misturador. Naturalmente que para os sinais

de estéreo, são necessários dois egualizadores.

5.1 Entradas

O sinal de entrada tem de ter nível de linha. Como

entrada para cada canal, podem usar-se Jacks XLR

(15) e Jacks de 1/4” (14), ou Jacks RCA (13). Os XLR

e 1/4” são balanceados, mas podem também ser

ligados não balanceados. Para isso ligue os pinos 1

e 3 da ficha XLR e os contactos “GND” (terra) e o

sinal “

” na ficha de 1/4”. As ligações dos pinos, são

apresentadas na figura 3.

Slå venligst side 3 ud. De kan nu hele tiden se de

beskrevne betjeningsfunktioner og tilslutninger.

1 Oversigt over betjeningselementer

og tilslutninger

1.1 Forside

1Kontrol til fremhævelse eller dæmpning af de

pågældende frekvensbåndniveauer.

2Knap med lysdiodeindikator til aktivering af equa-

lizerindstillinger.

Nedtrykket knap: Alle indstillinger er aktive.

Ikke nedtrykket knap: Equalizer er brokoblet.

3Overstyringsindikator.

4Omskifter med lysdiodeindikatorer til regulerings-

området for equalizer-kontrol (1).

Reguleringsområde: ±6dB når knappen ikke er

nedtrykket.

±12dB når knappen er

nedtrykket.

5Basafskærings-filter Ind/ud (Low cut) 20 Hz/

3dB

med lysdiodeindikator.

Knap nedtrykket: Filter aktiveret.

Knap ikke nedtrykket: Filter frakoblet.

6Indgangsniveauregulering.

7Tænd/sluk knap.

1.2 Bagsiden

8Netledning for 230V~/50Hz tilslutning.

9Omskifter til hævet stel til adskillelse af “signal-

stel” fra “kabinetstel”, for at undgå brumsløjfer.

FLOAT stilling: Signal- og kabinetstel er

adskilt.

GROUND stilling: Signal- og kabinetstel er

fælles.

10 Ubalanceret udgang via phonobøsning.

11 Balanceret udgang via 6,3mm jackbøsning; ved

ubalanceret tilslutning skal “

” kontakten (bil-

lede3) ikke forbindes.

12 Balanceret udgang via XLR-bøsning; ved ubalan-

ceret tilslutning anvendes ben 3 ikke (billede 3).

13 Ubalanceret indgang via phonobøsning.

14 Balanceret indgang via 6,3mm jackbøsning; ved

ubalanceret tilslutning skal “GND” og “

” for-

bindes (billede 3).

15 Balanceret indgang via XLR-bøsning; ved uba-

lanceret tilslutning skal ben 1 og ben 3 forbindes

(billede 3).

2 Gode råd om sikker brug

Dette udstyr overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Denne enhed benytter livsfarlig netspænding

(230V~). For at undgå fare for elektrisk stød må

man ikke åbne kabinettet. Overlad servicering til

autoriseret personel. Desuden bortfalder enhver

reklamationsret, hvis enheden har været åbnet.

Før ibrugtagning skal følgende punkter ubetinget

iagttages.

•Forsigtig! Ved overdreven fremhævelse af bas-

og diskantområdet kan højttalerne hurtigt blive

overbelastede eller beskadigede.

•Apparatet er kun egnet til indendørs brug.

•Beskyt enheden mod fugt og varme (tilladt tempe-

raturområde under drift 0–40°C).

•Anvend ikke apparatet og træk straks netstikket ud

af kontakten hvis:

1. Der er synlige skader på apparatet eller net-

kablet.

2. En skade er opstået efter apparatet er tabt eller

tilsvarende hændelse.

3. Der er fejlfunktioner.

Apparatet skal under alle omstændigheder repare-

res af autoriseret personel.

•En beskadiget netledning bør kun repareres hos

MONACOR DANMARK A/S eller et autoriseret

værksted.

•Tag aldrig netstikket ud af kontakten ved at trække

i ledningen.

•Hvis apparatet anvendes til andre formål, end det

er beregnet til, hvis det betjenes forkert eller ikke

repareres af autoriseret personel, garanteres ikke

for mulige skader.

•Anvend kun en tør støveklud til rengøring af kabi-

nettet, under ingen omstændigheder kemikalier

eller vand.

3 Anvendelsesmuligheder

MEQ-1301 equalizeren er hovedsageligt udviklet til

at tilpasse et musikanlæg til lytterummets akustik. Til

dette brug er equalizeren forsynet med 31 kontroller

til fremhævelse og dæmpning af frekvensbåndni-

veauer i området fra 20Hz til 20kHz. Disse kontrol-

lers reguleringsområde kan omstilles fra ±6dB til

±12dB. På grund af de mangfoldige indstillingsmu-

ligheder kan MEQ-1301 også anvendes til korrektion

af frekvensgangen/-tilpasningen på apparater med

linieniveau.

4 Placeringsmuligheder

Equalizeren er beregnet til placering i et 19” rack.

Hvis en anden placering ønskes, f.eks. som bord-

model, kan sidebeslagene skrues af. Ved installation

i rack kræves en højde på 1 unit (= 44,5mm).

5 Tilslutning af equalizer

Equalizeren kan efter ønske indkobles mellem forfor-

stærker og effektforstærker, mellem mixerpult og

effektforstærker eller i en mixerpults effektkanal. Ved

stereosignaler er det naturligvis nødvendigt med 2

equalizere.

5.1 Indgange

Indgangssignalet skal have linieniveau. Som ind-

gang kan man anvende XLR-bøsningen (15), jack-

bøsningen (14) eller phono-bøsningen (13). XLR- og

jackbøsningerne er balancerede, men kan også til-

sluttes ubalanceret. I så fald skal ben 1 og 3 på XLR-

stikket forbindes, henholdsvis kontakten til “GND”

(stel) og signal “

” forbindes på jackstikket. Forbin-

delserne ses på billede 3.

5.2 Saídas

Para as saídas podem usar-se Jacks XLR (12) e

Jacks 1/4” (11) ou Jacks RCA(10). Os XLR e 1/4”, são

balanceados, mas podem também ser ligados não

balanceados, independentes da entrada. Para isso

não ligue o pino 3 na ficha XLR, o contacto para sinal

“

” no Jack 1/4”. As ligações dos pinos, são apresen-

tadas na figura 3.

5.3 Ligação á corrente

Finalmente ligue o egualizador a uma tomada de

230V~/50Hz. Antes de ligar o interruptor coloque

todos os controlos na posição média, e liberte a tecla

EQ ON (2).

6 Ajuste do Egualizador

6.1 Ligação

1) Antes de ligar o interruptor, coloque todos os con-

trolos na posição média e liberte a tecla EQ ON

(2).

2) Ligue o egualizador com o interruptor POWER

(7).

3) Se houver ruído, por exemplo: por uma ligação

de terra de caixa para outra caixa, através do

rack, coloque o interruptor de terra (9), na

posição FLOAT. Com isto a terra do sinal fica

separada da terra da caixa.

4) Passe para o igualizador um sinal de entrada. Se

o LED PEAK (3) acender, reduza o nível de ent-

rada com o controlo LEVEL (6).

6.2 Informação geral das escalas de frequência

A gama do ouvido humana, abrange aproximada-

mente dos 20Hz aos 20kHz. O limite máximo

depende da ídade. Com a idade dos 65 anos, este

limite ronda os 10kHz. A maior sensibilidade do

ouvido é aproximadamente entre os 1 e 4kHz. Nesta

escala há a melhor audição. Por isso, as alterações

no ajuste do egualizador, são sentidas com mais cla-

reza nesta escala, do que as alterações nas fre-

quências altas ou baixas.

A Fig. 4, mostra as fundamentais e harmónicas

de alguns instrumentos musicais, assim como da

voz humana. A escala fundamental (branca), indica

qual o tom a ser tocado. A escala harmónica (cin-

zenta), mostra as frequências responsáveis pelas

características sonoras dos instrumentos.

6.3 Ajuste no nível de escala de frequência

Atenção: O aumento excessivo dos níveis da

banda de frequências, principalmente dos baixos

e no tweeter provoca sobrecarga nos altifalantes e

podem destruí-los.

Os egualizadores adicionais nos sistemas de HI-FI,

devem ser colocados na posição média, e nunca

mais serem mudados.

1) Carregue na tecla EQ ON (2). Os ajustes ficam

activados. Enquanto os controlos estão ainda na

posição média, o tom não muda.

2) A tecla LOW CUT (5) deve ser carregada. Isto

activa o filtro subsónico e ao mesmo tempo os

altifalantes de graves ou baixos ficam protegidos

contra as frequências demasiado baixas.

3) A tecla RANGE (4), não deve ser premida, ao

principio. O LED verde “±6”, acende e com isto a

escala de controlo (1), está nos ±6dB. É possível

um ajuste de nível muito bom. Se a escala de

controlo dos 6dB, não é suficiente, coloque pri-

meiro, os controlos (1) novamente na posição

média e então ligue a escala de controlo para

±12dB com a tecla RANGE (4).Agora acende-se

o LED “±12”

4) Os controlos individuais para o nível de escala de

frequência (1), devem ser ajustados como se

segue:

6.3.1 Escala subwoofer (20 Hz

50Hz)

Há poucos instrumentos que produzem estas baixas

frequências. Os controlos para esta escala, servem

para suprimir possíveis ruídos de interferências,

como ruídos de gira-discos, ruído subsónico, etc, e

devem para isso ser deslocados para a escala de

ajuste negativo (baixo).

6.3.2 Escala de baixos (63 Hz

250Hz)

Muitos instrumentos musicais tem as fundamentais

nesta escala. Se esta escala for muito aumentada,

há um som espesso, turvo. Se for muito atenuada,

resulta num som fraco ténue.

Se os altifalantes forem mal colocados, num

canto da sala, muito próximo da parede, etc., o baixo

é demasiado aumentado e pode ser egualizado com

um ou mais controlos.

6.3.3 Escala Média (310 Hz

3,1kHz)

Nesta escala o ouvido humano é mais sensível e na

qual qualquer alterações no ajuste do egualizador

são ouvidas com maior clareza. Especialmente na

escala pop e nas emissões de rádio, esta escala é

aumentada para obter um efeito mais agressivo,

para aumentar a percepção da voz. Com atenuação,

pode obter-se uma reprodução mais natural, nova-

mente. Por outro lado, pode fazer realçar um instru-

mento ou a voz, se necessário.

6.3.4 Escala Tweeter (4kHz

12,5kHz)

Como nesta escala há muitas harmónicas de instru-

mentos. é definido aqui se a reprodução é clara ou

difusa e baça. Como os materiais macios, como cor-

tinas, carpetes espessas, estofos atenuam especial-

mente estas frequências, aumentando-as pode

atenuar-se essa perda.

6.3.5 Escala SuperTweeter (16kHz

20kHz)

Muita gente, especialmente pessoas de idade, já

não são mais capazes de ouvir esta escala. Como

também estas frequências, são atenuadas pelos

móveis e decorações, aumenta-las torna a repro-

dução um pouco mais brilhante.

Por outro lado, a atenuação pode filtrar ruídos de

interferências exteriores, como uma má gravação

em cassetes ou emissões de rádio de fraca quali-

dade.

6.4 Nível de entrada

Depois de acertados todos os níveis de frequência,

o controlo LEVEL (6), deve ser ajustado de forma

que o volume não altere quando se desliga o egua-

lizador, libertando a tecla EQ ON (2). Se o nível de

5.2 Udgange

Som udgang kan enten anvendes XLR-bøsningen

(12), jack-bøsningen (11) eller phono-bøsningen (10).

XLR- og jackbøsningerne er balancerede, men kan

uafhængigt af indgangen tilsluttes ubalanceret. I så

fald skal ben 3 på XLR-stikket henholdsvis kontakten

til signal “

” ikke forbindes. Forbindelserne ses på

billede 3.

5.3 Nettilslutning

Til sidst tilsluttes equalizeren en stikkontakt (230V~/

50Hz). Inden første ibrugtagning skal alle kontroller

stilles i midterstilling, og knappen EQ ON (2) må ikke

være nedtrykket.

6 Indstilling af equalizeren

6.1 Indkobling/Omskifter til hævet stel

1) Inden første ibrugtagning stilles alle kontroller i

midterstilling og knappen EQ ON (2) må ikke

være nedtrykket.

2) Equalizeren tændes med POWER knappen (7).

Afhængigt af forudindstillingerne lyser nogle af

lysdioderne som driftindikatorer.

3) Hvis der opstår brum, f.eks. på grund af en

brumsløjfe (stelforbindelse fra kabinettet via

racket til et andet kabinet), skal kontakten (9) stil-

les i FLOAT stilling. Derved adskilles “signalstel”

fra “kabinetstel”.

4) Forbind et indgangssignal til equalizeren. Når lys-

dioden PEAK (3) lyser op, skal indgangsniveauet

formindskes med kontrollen LEVEL (6).

6.2 Generel oplysning om frekvensområdet

Det menneskelige høreområde rækker fra ca. 20Hz

til ca. 20kHz, dog afhænger den øvre grænse stærkt

af alderen. For personer over 65 år er denne grænse

under 10kHz. Ørets største følsomhed ligger i områ-

det fra 1 til 4kHz. Man hører derfor bedst i dette

område. Derfor er forandringer i equalizerindstillin-

gen mere hørbare i dette område end ved dybe eller

høje frekvenser.

Billede 4 viser grund- og overtoner for musikinstru-

menter såvel som for den menneskelige stemme.

Grundtoneområdet (hvidt) viser, hvilken tonehøjde,

der kan spilles. Overtoneområdet (gråt) viser de fre-

kvenser, der er karakteristiske for de enkelte instru-

menters klang.

6.3 Indstilling af frekvensområdeniveauet

Forsigtig! Ved overdrevet fremhævelse af bas- og

diskantområdet kan højttalerne hurtigt blive over-

belastet eller beskadiget.

Ekstra tonekontroller i et musikanlæg, f.eks. i

en forstærker skal først stilles i nulstilling (mid-

terstilling) og bør herefter ikke røres.

1) Tryk på EQ ON knappen (2). Herved aktiveres

indstillingerne. Så længe alle kontroller stadig er i

midterstilling, ændres klangen ikke.

2) Knappen LOW CUT (5) skal være nedtrykket. Så

er basafskæringen aktiveret, og bashøjttaleren er

samtidig beskyttet mod for dybe frekvenser.

3) I begyndelsen skal knappen RANGE (4) ikke

være nedtrykket. Den grønne lysdiode “±6” lyser,

så er reguleringsområdet for kontrollen (1) på

±6dB. Niveauet kan indstilles meget nøjagtigt.

Hvis ±6dB området ikke er tilstrækkeligt, stilles

kontrollen (1) først i midterstilling, og herefter ind-

kobles ±12 dB området med knappen RANGE (4).

Den røde lysdiode “±12” lyser nu.

4) De enkelte kontroller for frekvensbåndniveauer

(1) skal indstilles separat således:

6.3.1 Subwoofer-området (20 Hz

50Hz)

Der er næppe instrumenter, der frembringer så dybe

frekvenser. Kontrollerne til dette område er beregnet

til undertrykkelse af eventuelle forstyrrelser (f.eks.

rummel fra pladespillere, subsonisk støj) og skal der-

for stilles til det lavere (negative) justeringsområde.

6.3.2 Basområdet (63 Hz

250Hz)

Mange musikinstrumenter har deres grundtoner i

dette område. Hvis dette område fremhæves for

kraftigt, fås en tyk, mumlende lydgengivelse. Hvis

området dæmpes for kraftigt, bliver lyden tynd og

kraftløs.

Ved ugunstig placering af højttalerne (f.eks. i rum-

mets hjørner, for tæt på væggen eller reolkasser på

gulvene) kan der ske uønsket basfremhævelse.

Dette kan reguleres med en eller flere af kontrol-

lerne.

6.3.3 Mellemtoneområdet (310 Hz

3,1kHz)

I dette område er det menneskelige øre mest føl-

somt, og forandringer i indstillingen høres derfor

tydeligt. Særligt ved popmusik og til dels ved radio-

udsendelser fremhæves dette toneområde for at

opnå en mere hørbar virkning og fremme talefor-

ståeligheden. Ved dæmpning af området kan man

opnå en naturlig gengivelse.

På den anden side kan en fremhævelse bringe et

soloinstrument eller en sang henholdsvis tale mere i

forgrunden, hvis dette ønskes.

6.3.4 Diskantområdet (4 kHz

12,5kHz)

Her ligger mange instrumenters overtoner, og dette

område bestemmer derfor, om gengivelsen skal lyde

gennemsigtig og klar eller diffus og dump. Da bløde

materialer (f.eks. forhæng, polstermøbler, tykke

tæpper) dæmper disse frekvenser, kan en frem-

hævelse med equalizerens kontroller udligne dette

tab.

6.3.5 Øverste diskantområde (16 kHz

20kHz)

Mange, særligt ældre mennesker, kan slet ikke mere

høre dette område. Men da disse frekvenser også

dæmpes af rumindretningen, lyder gengivelsen kla-

rere ved fremhævelse af dette område.

På den anden side kan en dæmpning også fjerne

støj, f.eks. ved dårlige kassetteoptagelser eller ved

dårlig modtagekvalitet fra radioudsendelser.

6.4 Indgangsniveau

Efter at alle frekvensområdeniveauer er optimerede,

skal kontrollen LEVEL (6) indstilles således, at lyd-

styrken ikke ændres ved brokobling af equalizeren

ved tryk på knappen EQ ON (2) (afbrudt). Ved for

højt indgangsniveau, når lysdioden PEAK (3) lyser,

skal niveauet dog dæmpes.

entrada estiver demasiado elevado o LED PEAK (3)

acende, nesta situação deve ser reduzido.

7 Especificações

Escala de frequências: . . . . 10 a 20000Hz

Escala de controlo: . . . . . . . comutável para

±6dB/±12dB

Frequências controladas: . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Filtro subsónico

(corte baixo): . . . . . . . . . . . . 20Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50kΩ

Saídas: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Relação sinal/ruído: . . . . . . > 66dB

Distorção: . . . . . . . . . . . . . . . < 0,1%

Alimentação: . . . . . . . . . . . . 230V~/50Hz/5VA

Dimensões (L x Ax P): . . . . 482 x 44,5 x 166mm

1 Espaços de rack

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

De acordo com o fabricante.

Sujeito a alterações técnicas.

7 Tekniske data

Frekvensområde: . . . . . . . . . 10Hz–20kHz

Reguleringsområde: . . . . . . Kan omstilles

±6/±12dB

Reguleringsfrekvenser: . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Basafskærings-filter

(Low cut): . . . . . . . . . . . . . . . 20Hz/

3dB

Indgange: . . . . . . . . . . . . . . . 0,775V/50kΩ

Udgange: . . . . . . . . . . . . . . . 0,775V/600Ω

Signal/støjforhold: . . . . . . . . > 66dB

Klirfaktor: . . . . . . . . . . . . . . . < 0,1%

Strømforsyning: . . . . . . . . . . 230V~/50Hz/5VA

Dimensioner uden sokkel

(B x H x D): . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1 U (højdeenheder)

Vægt: . . . . . . . . . . . . . . . . . . 2,5kg

Vi forbeholder os ret til, uden forudgående varsel, at

foretage ændringer i ovennævnte data.

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

1 Anslutningar och funktion

1.1 Frontpanel beskrivning

1Skjutreglar för reglering av respektive frekvens-

band.

2Omkopplare med lysdiod för aktivering av EQ:n.

Knappen intryckt = EQ:n aktiv.

Knappen uttryckt = EQ:n inaktiv.

3Toppvärdesdiod för EQ:n.

4Omkopplare för EQ:ns kontrollområde.

Knappen uttryckt = ±6dB reglerområde.

Knappen intryckt = ±12dB reglerområde.

5Lågpassfilter 20Hz/

3dB

Knappen intryckt = filtret aktivt.

Knappen uttryckt = filtret inaktivt.

6Kontroll för insignal.

7Strömbrytare.

1.2 Bakpanel beskrivning

8Elsladd för 230 V~/50Hz.

9Omkopplare för flytande jord.

Läge FLOAT = flytande jord.

Läge GROUND = Signaljord till chassiejord.

10 Obalanserade utgångar med RCA kontakter.

11 Balanserade utgångar med telejack.

Vid anslutning till obalanserad signal koppla inte

anslutning “

” (fig. 3).

12 Balanserad utgång med XLR kontakt.

Vid anslutning av obalanserad signal koppla inte

ben 3 (fig. 3).

13 Obalanserade ingångar med RCA kontakter.

14 Balanserad ingång med telejack.

Vid anslutning till obalanserad signal anslut “

”

och jord “GND” i kontakt (fig. 3).

15 Balanserad ingång med XLR kontakt.

Vid anslutning till obalanserad signal anslut ben 1

och 3 tillsammans (fig. 3).

2 Säkerhetsföreskrifter

Denna enhet uppfyller EG-direktiv 89/336/EEC av-

seende elektromagnetiska störfält samt EG-direktiv

73/23/EEC avseende lågspänningsapplikationer.

Denna enhet använder hög spänning internt

(230V~). Öppna därför aldrig chassiet på egen

hand utan lämna all service till auktoriserad verk-

stad.Alla garantier för enheten upphör att gälla om

egna eller icke auktoriserade ingrepp görs i en-

heten.

Ge även akt på följande.

•Varning! Vid extrem förstärkning, främst i bas

området kan högtalarna lätt överbelastas och

köras sönder.

•Enheten är endast avsedd för inomhusbruk.

•Enheten skall skyddas mot hög värme och hög

luftfuktighet. Arbetstemperatur 0–40°C.

•Dra omedelbart ur kontakten ur urtaget om någon

av följande syns.

1. Elsladden är skadad.

2. Enheten har tappats och fått synliga skador.

3. Om andra felfunktioner finns.

I dessa fall skall enheten lämnas till verkstad för

åtgärd.

•En skadad elsladd måste bytas på verkstad.

•Dra aldrig ur sladden genom att dra i elsladden

utan genom att ta tag i kontaktkroppen.

•Om enheten används på annat sätt än som avses

upphör samtliga garantier att gälla.

•Rengör endast med en ren torr trasa.

•Använd aldrig vätskor i någon form då dessa kan

rinna in och orsaka kortslutning.

3 Användning

EQ MEQ-1301 är främst avsedd för att anpassa lju-

det i en hi-fi anläggning till lyssningsrummet. För

detta finns 31 frekvensband för förstärkning och

dämpning av signalen i området 20

20000Hz. För-

stärkningen kan ställas till ±6dB eller ±12dB reg-

lerområde. Genom sin stora bandbredd kan enheten

även användas till exvis att korrigera ljudet till en

bandspelare eller dylikt.

4 Montering

EQ:n levereras för montering i 19” rack men kan

monteras som bordsmodell eller efter egna öns-

kemål. För rackmontage krävs 1rackhöjd (44,5mm).

5 Anslutning

EQ:n kan kopplas in efter egna önskemål. Mellan för

och slutsteg eller mellan in och utgång på bandspel-

are för korrigering av frekvenskurvan. Vid stereoan-

slutning behövs 2 st EQ.

5.1 Ingångar

Ingångarna skall matas med linjenivå dvs. Signaler

med max. 775mV signalspänning. Ingångarna kan

kopplas valfritt med XLR kontakter (15), telejack (14)

eller RCA kontakter (13). XLR och telejackingån-

garna är balanserade men kan även anslutas till

obalanserade signaler. Bryggkoppla ben 1 och 3 på

XLR kontakterna samt “GND” och signal “

” på tele-

jack för obalanserade signaler på dessa ingångar.

Benkonfigurationen visas i fig. 3.

5.2 Utgångar

Utgångarna kan anslutas till XLR kontakter (12), tele-

jack (11) eller RCA kontakter (10). XLR och telejack

är balanserade men kan även anslutas till obalanse-

rade oberoende av ingångarna. För denna koppling,

anslut inte ben 3 på XLR kontakten resp. signal “

”

på telejacken. Benkonfigurationen visas i fig. 3.

5.3 Elanslutning

Anslut till sist elsladde till 230V~/50Hz. Innan första

uppstart, ställ alla reglar i mittposition och tryck ut

knappen EQ ON (2).

Avaa sivu 3, josta näet lukiessasi eri osien ja

liitäntöjen sijainnit.

1 Osat ja liitännät

1.1 Etupaneeli

1Säätimet eri taajuuksien korostamiseen ja vai-

mentamiseen

2Taajuuskorjaimen käyttökytkin (EQ ON) ja merk-

kivalo

Kytkin painettuna: taajuuskorjaimen säädöt

ovat voimassa

Kytkin vapaana: taajuuskorjain ohitetaan

3Yliohjauksen (Peak) merkkivalo

4Taajuuskorjaimen säätövaran (Range) valintakyt-

kin ja merkkivalo

Säätövara: ±6dB kytkin vapaana

±12dB kytkin painettuna

5Jyrinäsuotimen (Low Cut) käyttökytkin ja merkki-

valo, 20Hz/

3dB

Kytkin painettuna: suodin päällä

Kytkin vapaana: suodin pois päältä

6Tulosignaalin tason (Level) säädin

7Laitteen virtakytkin (Power)

1.2 Takapaneeli

8Verkkojohto 230V~/50Hz

9Maadoituksen katkaisukytkin, jolla erotetaan

äänilähteen (tuloliitännän) maadoitus laitteen

kotelon maadoituksesta. Tällä voidaan estää

maadoitussilmukat.

Asento FLOAT: Äänilähteen maadoitus on

erotettu kotelon maadoi-

tuksesta

Asento GROUND: Äänilähteen maadoitus on

yhdistetty kotelon maadoi-

tukseen

10 Balansoimaton lähtöliitäntä, RCA-jakki

11 Balansoitu lähtöliitäntä, 1/4” jakki. Balansoima-

tonta kytkentää varten älä kytke plugin osaa “

”

(kuva 3).

12 Balansoitu lähtöliitäntä, XLR-jakki. Balansoima-

tonta kytkentää varten älä kytke plugin piikkiä 3

(kuva 3).

13 Balansoimaton tuloliitäntä, RCA-jakki

14 Balansoitu tuloliitäntä, 1/4” jakki. Balansoimatonta

kytkentää varten kytke plugin osat “GND” ja “

”

siltaan (kuva 3).

15 Balansoitu tuloliitäntä, XLR-jakki. Balansoima-

tonta kytkentää varten kytke plugin piikit 1 ja 3 sil-

taan (kuva 3).

2 Turvallisuusohjeet

Tämä laite vastaa EU:n direktiivejä 89/336/EEC

elektromagneettisesta yhteensopivuudesta ja 73/23/

EEC matalajännitteisistä laitteista.

Tämä laite käyttää hengenvaarallista käyttöjänni-

tettä (230 V~). Sähköiskun välttämiseksi älä avaa

laitetta. Vain hyväksytty huolto saa huoltaa lait-

teen. Takuu raukeaa, jos laite on avattu.

Huomioi käytössä myös seuraavat asiat:

•Varoitus! Liian suuri korostaminen erityisesti

matalilla ja korkeilla taajuuksilla saattaa ylikuormit-

taa ja rikkoa kaiuttimet.

•Laite on tarkoitettu käytettäväksi vain sisätiloissa.

•Suojaa laite kuumuudelta ja kosteudelta (sallittu

käyttölämpötila-alue 0–40°C).

•Älä kytke virtaa päälle ja irrota laite välittömästi

sähköverkosta jos:

1. laitteessa tai verkkojohdossa on näkyvä vika

2. laite on saattanut vaurioitua pudotuksessa tai

vastaavassa tilanteessa

3. laite toimii väärin.

Kaikissa näissä tapauksissa laitteen saa korjata

vain hyväksytty huolto.

•Vahingoittuneen verkkojohdon saa korjata vain

hyväksytty huolto.

•Älä koskaan irrota verkkoliitintä johdosta vetä-

mällä. Vedä aina itse liittimestä.

•Jos laitetta on käytetty muuhun kuin alunperin tar-

koitettuun käyttöön, jos sitä on käytetty ohjeiden

vastaisesti, tai jos sitä on huoltanut muu kuin

hyväksytty huolto, valmistaja tai myyjä eivät

vastaa mahdollisesta vahingosta.

•Puhdista laite pyyhkimällä puhtaalla, kuivalla kan-

gaspalalla. Älä käytä kemikaaleja tai vettä.

3 Käyttö

Taajuuskorjain MEQ-1301 on tarkoitettu hifilaitteis-

ton sovittamiseen kuuntelutilan akustiikkaan. Lait-

teessa voi korostaa tai vaimentaa 31 eri taajuusa-

luetta (välillä 20Hz

20kHz) yhdellä kanavalla.

Säätövaraksi voi valita joko ±6dB tai ±12dB. Moni-

puolisten säätömahdollisuuksiensa ansiosta MEQ-

1301:a voi käyttää muihinkin taajuuskorjausta vaati-

viin tehtäviin linjatasoisten laitteiden kanssa.

4 Asennus

Laite on suunniteltu asennettavaksi 19” räkkiin,

mutta laitetta voi käyttää myös pöydällä tai muussa

halutussa asennuksessa. Räkkiasennusta varten

vaaditaan 1 räkkiunitin tila (= 44,5mm).

5 Kytkentä

Laitteen voi kytkeä tarpeen mukaan: esimerkiksi etu-

vahvistimen ja päätevahvistimen väliin, mikserin ja

päätevahvistimen väliin, tai mikserin efektiliitäntään.

Kun käsitellään stereosignaalia, tarvitaan tietysti

kummallekin kanavalle oma laite.

5.1 Tuloliitännät

Tulosignaalin tulee olla linjatasoinen. Tuloliitäntä voi

tulla XLR-jakin (15), 1/4” jakin (14) tai RCA-jakin (13)

kautta. XLR-liitäntä ja 1/4” liitäntä ovat balansoituja,

mutta ne voidaan myös kytkeä balansoimattomina.

Tällöin XLR-plugista kytketään piikit 1 ja 3 siltaan, ja

vastaavasti 1/4” plugista osat “GND” ja “

” siltaan.

Kytkennät näkyvät kuvassa 3.

5.2 Lähtöliitännät

Lähtöliitäntään voi käyttää XLR-jakkia (12), 1/4” jak-

kia (11) tai RCA-jakkia (10). XLR-liitäntä ja 1/4”

liitäntä ovat balansoituja, mutta ne voidaan myös kyt-

FIN

6 EQ justeringar

6.1 Påslag/Omkopplare flytande jord

1) Innan första påslag, ställ samtliga reglar i mitt-

position och tryck ut knappen EQ ON (2).

2) Slå på EQ:n med strömbrytare (7). Beroende på

inställningarna tänds vissa lysdioder.

3) Om jordbrum hörs från enheten kan jordplanet skil-

jas från det elektriska. Sätt knappen GROUND

LIFT (9) i FLOAT position för att separera signal-

jord från chassiejord.

4) Led en signal till EQ:n. Om dioden PEAK (3)

tänds, dra ner känsligheten på insignalen med

regel LEVEL (6).

6.2 Allmän information om frekvensomfånget

Det mänskliga örat hör ifrån 20 till ca: 20000 Hz. Den

övre gränsen varierar med åldern. Vid 65 år kan

gränsen för vad man kan höra vara så låg som

10kHz. Den största känsligheten finns i området 1

4kHz och förändringar i detta området hörs tydligast.

Fig. 4 visar grund och övertoner hos några av de

vanligaste instrumenten. De vita fälten anger respek-

tive grundomfång och de grå visar övertonsomfånget

som ger instrumenten dess karaktär.

6.3 Justering av frekvensbanden

Varning! Med alltför kraftig förstärkning av tonkur-

van kan högtalarna överbelastas och köras sön-

der. För att unvika detta bör förstärkare och ev.

mixers tonkontroller först ställas i mittposition.

1) Tryck in knappen EQ ON (2). Detta aktiverar EQ:n

men signalen är rak så länge reglarna står i mitt-

position.

2) Tryck in knappen LOW CUT (5). Detta aktiverar

lågpassfiltret och tar bort de allra lägsta frekven-

serna som skulle kunna skada högtalarna

3) Knappen RANGE (4) bör först vara uttryckt. Detta

ger ±6dB reglerområde och möjliggör finjustering

av tonkurvan. Med knappen uttryckt tänds en

grön diod. Om det inte är tillräckligt bör knappen

RANGE (4). Tryckas in. Detta ger ±12dB reg-

lerområde. Med knappen intryckt tänds en röd

diod.

4) De enskilda reglarna till resp. frekvensband kan

ställas in enligt följande.

6.3.1 Lågbasområdet (20 Hz

50Hz)

Det finns nästan inga instrument som har sitt tonom-

fång i detta område. Om detta område förstärks för

mycket fås en rik och fet bas. Denna sektion kan

med fördel användas för att minska buller från skeva

skivor bla.

6.3.2 Basområdet (63 Hz

250Hz)

Många musikinstrument har sitt grundomfång i detta

område. Om detta område förstärks för mycket blir

ljudet oprecist och bullrigt. Om högtalarna står

olämpligt exvis. I ett hötn på golvet kan denna sek-

tion användas för att dämpa ett eller flera frekven-

sområden.

6.3.3 Mellanregister (310 Hz

3100Hz)

I detta område är örat som känsligast och förändrin-

gar i ljudkurvan märks tydligast här. Speciellt i pop-

musik och radioutsändningar används detta område

för att ge musiken mer attack samt för att ge röster

en större tydlighet. Genom att dämpa detta område

kan en mer naturlig ljudbild fås. Å andra sidan kan en

måttlig förstärkning placera tex. Röster i förgrunden

och ge en större tydlighet.

6.3.4 Diskantområdet (4000 Hz

12500 Hz)

I detta område finns många övertoner från instru-

ment och det är här det avgörs om tonen är ren och

klar eller ”grå och tråkig”. En måttlig höjning i detta

område kan hjälpa mot dämpning från gardiner mat-

tor od.

6.3.5 Superdiskant (16 000Hz

20000 Hz)

Många, speciellt äldre har svårt att höra i detta

område som även dämpas av möbler od. En lätt för-

stärkning av detta område kan ge musiken briljansen

åter. Å andra sidan kan en dämpning i detta område

ta bort ljud från repor, knaster od från återgivningen.

6.4 Ingångsnivån

Efter att eqreglarna justerats skall regel (6) LEVEL

justeras så att inte dioden PEAK (3) tänds vid normal

avspelning. Om peakindikeringen ändå lyser, sänk

nivån ytterligare.

7 Specifikationer

Frekvensomfång: . . . . . . . . . 10–20000Hz

Reglerområde: . . . . . . . . . . . Ställbart ±6/±12dB

Kontrollfrekvenser: . . . . . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Lågpassfilter: . . . . . . . . . . . . 20Hz/

3dB

Ingångar: . . . . . . . . . . . . . . . 775mV/50kΩ

Utgångar: . . . . . . . . . . . . . . . 775mV/600Ω

Störavstånd: . . . . . . . . . . . . . > 66dB

Distortion: . . . . . . . . . . . . . . . < 0,1%

Strömförsörjning: . . . . . . . . . 230V~/50Hz/5VA

Dimensioner (BxHxD): . . . 482 x 45,5 x 165mm

1 rackhöjd

Vikt: . . . . . . . . . . . . . . . . . . . 2,5kilo

Enligt tillverkaren.

Reservation för tekniska förändringar.

keä balansoimattomina tuloliitännästä riippumatta.

Tällöin XLR-plugin piikkiä 3 ei kytketä ollenkaan, ja

vastaavasti 1/4” plugin osaa “

” ei kytketä. Kytkennät

näkyvät kuvassa 3.

5.3 Verkkojohto

Yhdistä lopuksi verkkojohto sähköverkkoon (230V~/

50Hz). Ennen kuin kytket laitteen päälle, aseta

kaikki taajuussäätimet keskiasentoonsa ja varmista,

että EQ ON-kytkin (2) ei ole painettuna (eli että taa-

juuskorjain ohitetaan).

6 Taajuuksien säätö

6.1 Laitteen kytkeminen päälle, maadoituksen

katkaisu

1) Ennen laitteen kytkemistä päälle, aseta kaikki

taajuussäätimet keskiasentoon ja varmista, että

EQ ON-kytkin (2) ei ole painettuna (eli että taa-

juuskorjain ohitetaan).

2) Kytke laite päälle virtakytkimestä (7). Osa merkki-

valoista syttyy säätöjen mukaan.

3) Joskus saattaa kuulua hurinaa, joka aiheutuu

maadoitussilmukasta: laitteen kotelon maadoitus

on räkin kautta yhteydessä toisen laitteen

koteloon. Tällöin aseta maadoituksen katkai-

sukytkin (9) asentoon FLOAT, jolloin äänilähtei-

den (tuloliitäntöjen) maadoitus on erossa kotelon

maadoituksesta.

4) Ohittaa tulosignaalin ekvalisaattorille. Jos PEAK-

merkkivalo (3) syttyy, laske tulosignaalin tasoa

LEVEL-säätimellä (6).

6.2 Yleistä tietoa taajuusalueista

Ihmiskorva pystyy tavallisesti kuulemaan ääniä

20Hz ja 20kHz välisellä alueella. Kuulon yläraja riip-

puu huomattavasti iästä, esimerkiksi 65-vuotiaalla se

on yleensä laskenut jo 10kHz alapuolelle. Kuuloaisti

on tarkimmillaan 1 ja 4kHz välisellä alueella, ja siksi

tämän alueen säätöjen muutokset kuuluvat selkeäm-

min kuin matalien tai korkeiden taajuuksien muutok-

set.

Kuva 4 näyttää ihmisäänen ja muutaman soittimen

perusäänien sekä harmonisten yliäänien taajuusa-

lueet. Perusäänialueella (valkoinen) on soittimesta

saatavat sävelet, yliäänialueen (harmaa) taajuudet

taas muodostavat soittimen äänensävyn.

6.3 Taajuusalueiden tason säätö

Varoitus! Liian suuri korostaminen erityisesti

matalilla ja korkeilla taajuusalueilla saattaa ylikuor-

mittaa ja rikkoa kaiuttimet.

Ennen käyttöä aseta muut hifilaitteiston taajuus-

korjaimet, kuten vahvistimen sävynsäätimet nol-

laan (keskiasentoon) äläkä enää muuta niitä tästä

asennosta.

1) Kytke taajuussäätimet käyttöön EQ ON-kytkimes-

tä (2). Niin kauan kun säätimet ovat keskiasen-

nossa, taajuuskorjain ei muuta äänen sävyä.

2) Kytke jyrinäsuodin päälle LOW CUT-kytkimestä

(5). Tämä suojaa bassokaiuttimia haitallisen

matalilta taajuuksilta.

3) RANGE-kytkimen (4) tulee aluksi olla vapaana,

niin että vihreä merkkivalo “±6” palaa. Tällöin taa-

juussäätimien (1) säätövara on ±6dB ja säätö on

hienompi. Mikäli 6dB säätövara ei kuitenkaan

riitä, aseta ensin taajuussäätimet keskiasentoon

ja paina RANGE-kytkin (4) pohjaan. Säätövaraksi

vaihtuu ±12dB ja punainen merkkivalo “±12”

syttyy.

4) Kunkin taajuusalueen säädin tule säätää itsenäi-

sesti:

6.3.1 Subwoofer-alue (20 Hz

50Hz)

Juuri mikään soitin ei tuota näin matalia taajuuksia.

Tämän alueen säätimien pääasiallinen tehtävä on

vaimentaa mahdollisia häiriöääniä (kuten levysoitti-

men jyrinää ja muuta aliäänimelua), ja tällöin taa-

juuksia säädetään miinuksen puolelle (alaspäin).

6.3.2 Bassoalue (63 Hz

250Hz)

Monen soittimen perusäänet ovat tällä alueella. Jos

aluetta korostetaan liikaa, äänestää tulee paksu ja

tunkkainen. Jos aluetta vaimennetaan liikaa, äänes-

tä tulee ohut ja heikko.

Jos kaiuttimien sijainti ei ole paras mahdollinen

(esim. kaiuttimet nurkassa, liian lähellä seinää, tai

hyllykaiuttimet lattialla), bassotoisto saattaa ylikoros-

tua. Tällöin sitä voi tasoittaa yhdellä tai useammalla

tämän alueen säätimellä.

6.3.3 Keskialue (310 Hz

3,1kHz)

Ihmiskuulo on herkin tällä alueella, ja säätöjen muu-

tokset kuuluvat selvimmin. Tätä aluetta on korostettu

tavallisesti popmusiikissa jotta musiikki kuulostaisi

agressiivisemmalta, ja joskus radiolähetyksissä jotta

ääni kuuluisi selvemmin. Tällöin toiston saa halu-

tessa luonnollisemmaksi vaimentamalla tämän

alueen taajuuksia.

Toisaalta, tätä aluetta korostamalla voi tuoda soo-

losoittimen tai laulajan paremmin esiin, ja myös

saada ääntä selvemmän kuuloiseksi.

6.3.4 Diskanttialue (4 kHz

12,5kHz)

Monen soittimen kerrannaisäänet ovat tällä alueella,

ja tämän alueen säädöt ratkaisevat usein onko toisto

selkeän ja kirkkaan, vaiko epämääräisen ja vaisun

kuuloinen. Pehmeät sisustusmateriaalit (kuten ver-

hot, seinävaatteet, paksut matot) vaimentavat usein

tämän alueen taajuuksia, jolloin tilannetta voi korjata

korostamalla niitä hiukan.

6.3.5 Ylädiskanttialue (16 kHz

20kHz)

Monet, erityisesti vanhemmat ihmiset eivät enää

kuule näin korkeaa taajuutta. Huonekalut ja muu

sisustus vaimentavat myös tätä aluetta, joten

korostaminen tekee äänen hieman kirkkaamman

kuuloiseksi.

Tätä taajuutta vaimentamalla voi toisaalta suodat-

taa korkeita häiriöääniä, kuten nauhakohinaa ja

radiolähetysten häiriöitä.

6.4 Tulosignaalin taso

Kun taajuussäätimet ovat halutussa asennossa,

säädä tulosignaalin taso LEVEL-säätimellä (6). Tar-

koituksena on että äänenvoimakkuus ei muutu, kun

taajuuskorjain ohitetaan EQ ON-kytkimestä (2). Jos

tulosignaalin taso on kuitenkin liian korkealla ja

PEAK-merkkivalo (3) syttyy, täytyy tulosignaalin

tasoa laskea. 17

FIN

7 Tekniset tiedot

Taajuusalue: . . . . . . . . . . . . . 10–20000Hz

Säätövara: . . . . . . . . . . . . . . valittavissa ±6/±12dB

Säätötaajuudet: . . . . . . . . . . 20/25/31/40/50/63/

80/100/125/160/200/

250/310/400/500/

630/800Hz/

1/1,25/1,6/2/2,5/3,1/

4/5/6,3/8/10/12,5/

16/20kHz

Jyrinäsuodin (Low Cut): . . . . 20Hz/

3dB

Tuloliitännät: . . . . . . . . . . . . 0,775V/50kΩ

Lähtöliitännät: . . . . . . . . . . . 0,775V/600Ω

Signaalikohinasuhde: . . . . . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Virtalähde: . . . . . . . . . . . . . . 230V~/50Hz/5VA

Mitat ilman jalkoja

(L x K x S): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1räkkipaikka

Paino: . . . . . . . . . . . . . . . . . 2,5kg

Tiedot valmistajan ilmoittamia.

Muutosoikeus pidätetään.

FIN

Stage LineR

10.97.02

Table of contents

Other IMG STAGE LINE Stereo Equalizer manuals

IMG STAGE LINE

IMG STAGE LINE DEQ-230 User manual

IMG STAGE LINE

IMG STAGE LINE MEO-215 User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-1152 User manual

IMG STAGE LINE

IMG STAGE LINE 24.4350 User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-115 User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-115/SW User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-115/SW User manual

Popular Stereo Equalizer manuals by other brands

Parasound

Parasound TDQ-150 owner's manual

Hafler

Hafler MAQ-104 owner's manual

Xtant

Xtant LFQ owner's manual

Peavey

Peavey PV 231EQ owner's manual

Bettermaker

Bettermaker Stereo Passive Equalizer user manual

Thermionic Culture

Thermionic Culture The Pullet operating manual

AudioSource

AudioSource EQ 200 owner's manual

Lanzar

Lanzar HTGEPBT9H user guide

Peavey

Peavey EQ 31FX owner's manual

Tellabs

Tellabs 9908B Technical manual

Solid State Logic

Solid State Logic DUENDE DUENDE user guide

FONESTAR

FONESTAR FEQ-31 instruction manual

Extron electronics

Extron electronics HD 4K 101 Plus user guide

Biamp

Biamp EQ301 Operation manual

Rolls

Rolls REQ131 - SCHEMA Wiring diagram

Gecko

Gecko destiny EQ 7043 owner's manual

Paso

Paso 8000 Series Instructions for use

BSR

BSR EQ-3000 owner's manual

IMG STAGE LINE MEQ-1301 User manual

Popular Stereo Equalizer manuals by other brands
