Img stage line Meq-1152 User manual

Stage LineR

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI • ISTRUZIONI PER L´USO

GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES • MANUAL DE INSTRUÇÕES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

15-Band-Stereo-Equalizer

15-Band Stereo Equalizer

Egaliseur stéréo 15 bandes

Equalizzatore stereo a 15 canali

MEQ-1152 Best.-Nr. 24.3040

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen Gerät von img Stage Line. Dabei

soll Ihnen diese Bedienungsanleitung hel-

fen, alle Funktionsmöglichkeiten kennen-

zulernen. Die Beachtung der Anleitung

vermeidet außerdem Fehlbedienungen

und schützt Sie und Ihr Gerät vor eventu-

ellen Schäden durch unsachgemäßen

Gebrauch.

Den deutschen Text finden Sie auf den

Seiten 4–6.

Before you switch on ...

We wish you much pleasure with your new

img Stage Line unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

4–6.

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio img Stage Line.

Le istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle

pagine 7–9.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil img Stage Line et vous souhai-

tons beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages 7–9.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van img Stage Line. Met behulp

van bijgaande gebruiksaanwijzing kunt u

alle functiemogelijkheden leren kennen.

Door deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 10–12.

Antes de pôr em funcionamento ...

Agradecemos-lhe por ter escolhido um

aparelho img Stage Line. Com estas

instruções ficará habilitado a conhecer e

utilizar todas as funções desta unidade.

Seguindo-as, evita possíveis manipu-

lações defeituosas.

A versão em idioma português pode ser

encontrada nas páginas 13–15.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo img Stage Line y le desea-

mos un agradable uso. Este manual

quiere ayudarle a conocer las multiples

facetas de este equipo y evitar cualquier

uso inadecuado.

La versión española se encuentra en las

páginas 10–12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye img Stage Line apparat. Denne brugs-

anvisning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder De på side 13–15.

Förskrift

Vi önskar dig mycket nöje med din nya

MEQ-1152. Om du först läser instruktio-

nerna kommer du att få glädje av enheten

under lång tid. Kunskap om alla funktioner

kan bespara dig mycket besvär med

enheten i framtiden.

Du finner den svenska texten på sidan

16–17.

Ennen virran kytkemistä ...

Toivomme, että uusi img Stage Line-lait-

teesi tuo sinulle paljon iloa ja hyötyä.

Tämä käyttöohje esittää sinulle kaikki

uuden laitteesi toiminnot. Seuraamalla

sitä vältät virhetoiminnot ja niistä johtuvat

mahdolliset vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuil-

ta 16–18.

FIN

Stage LineR

123456 1234567

➀

MEQ-1152

DUAL15 BAND

GRAPHIC

EQUALIZER

POWER

LEVEL

25 40 63 100 160 250 400 630 1

k 1.6

k 2.5

k 6.3

k10

k16

∞

PEAK

±12 ±6

+12

EQ ON RANGE LOW CUTCHANNEL 1

25 40 63 100 160 250 400 630 1

k 1.6

k 2.5

k 6.3

k10

k16

∞

PEAK

±12 ±6

+12

EQ ON RANGE LOW CUTCHANNEL 2

LEVEL

8 9 10 11 12 13 14 15 10 11 12 13 14 15

➁

OUTOUTOUT IN IN

GROUND LIFT

FLOAT GROUND

230V~/50Hz

CHANNEL 2

OUTOUTOUT IN IN

CHANNEL 1

16000 Hz80004000200010005002401206030

female voice

male voice männliche Stimme

weibliche Stimme

snare drum Wirbeltrommel

Kesselpauke

Trompete

Posaune

Waldhorn

Baßtuba

Piccoloflöte

Flöte

Oboe

tympani

trumpet

trombone

french horn

bass tuba

piccolo

flute

oboe

piano Piano

Kontrafagott

contra bassoon

Cello

cello

Fagottbassoon

violin Violine

Klarinette

clarinet

Grundtöne/fundamentals

Oberwellen/harmonics

➃

Frequenzbereiche verschiedener Instrumente /Frequency Ranges of Different Instruments

Ausgang (12)

Output (12)

Stecker für

Plug for Eingang (14)

Input (14) Eingang (15)

Input (15) Ausgang (13)

Output (13)

GND +12

symmetrisch

balanced

GND Masse/Ground

Signal

/Life

+Signal+/Life+

GND Masse/Ground

Signal

/Life

+Signal+/Life+

1Masse/Ground

2Signal+/Life+

3Signal

/Life

1Masse/Ground

2Signal+/Life+

3Signal

/Life

asymmetrisch

unbalanced

GND Masse/Ground

Masse/Ground

+Signal+/Life+

GND Masse/Ground

bleibt frei/nc

+Signal+/Life+

1Masse/Ground

2Signal+/Life+

3Masse/Ground

1Masse/Ground

2Signal+/Life+

3bleibt frei/nc

➂

Anschlußbelegung/Pin Connection

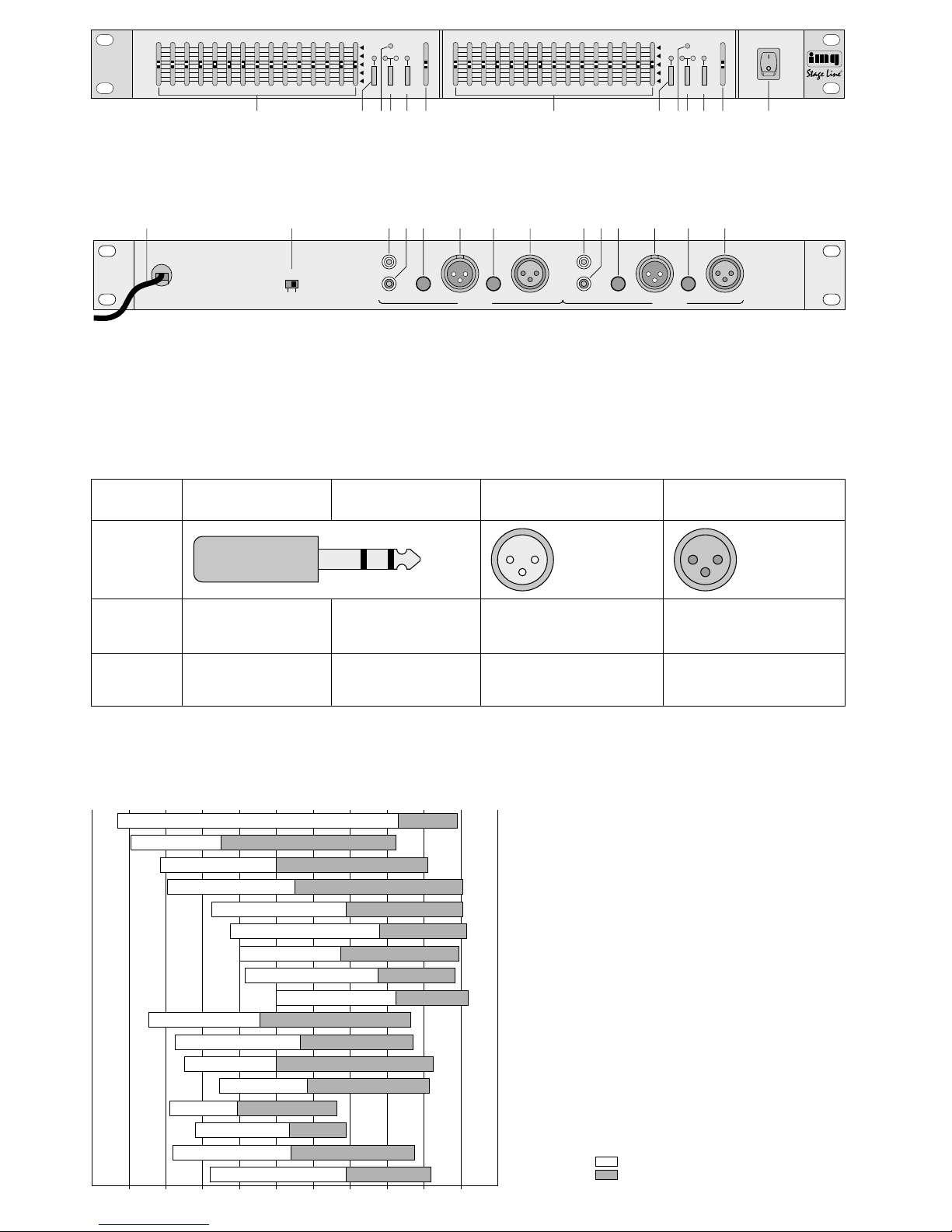

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontseite

1Regler zum Anheben und Absenken des jeweili-

gen Frequenzbandpegels

2Tasten mit Anzeige-LEDs zum Aktivieren der

Equalizer-Einstellungen

Taste gedrückt: die Einstellungen für den

entsprechenden Kanal

sind wirksam

Taste nicht gedrückt: der entsprechender Kanal

ist überbrückt

3Übersteuerungsanzeige

4Umschalter mit Anzeige-LEDs für die Regelbe-

reiche der Equalizer-Regler (1)

Regelbereich: ±6dB bei nicht gedrückter Taste,

±12dB bei gedrückter Taste

5Trittschallfilter Ein/Aus (Low Cut) 20Hz/

3dB,

mit Anzeige-LEDs

Taste gedrückt: Filter eingeschaltet

Taste nicht gedrückt: Filter ausgeschaltet

6Regler für die Eingangspegel

7Ein-/Ausschalter

1.2 Rückseite

8Netzkabel zum Anschluß an 230V~/50Hz

9Ground-Lift-Schalter zum Trennen der Signal-

masse von der Gehäusemasse, um Masse-

schleifen zu vermeiden

Position FLOAT: Signal- und Gehäuse-

masse sind getrennt

Position GROUND: Signal- und Gehäuse-

masse sind zusammen

geschaltet

10 asymmetrische Eingänge über Cinch-Buchsen

11 asymmetrische Ausgänge über Cinch-Buchsen

12 symmetrische Ausgänge über 6,3-mm-Klinken-

buchsen; bei asymmetrischen Anschluß jeweils

den Kontakt„

“ freilassen (Abb. 3)

13 symmetrische Ausgänge über XLR-Buchsen; bei

asymmetrischen Anschluß jeweils den Pin 3 frei-

lassen (Abb. 3)

14 symmetrische Eingänge über 6,3-mm-Klinken-

buchsen; bei asymmetrischen Anschluß am

Stecker jeweils die Kontakte „GND“ und „

“ über-

brücken (Abb. 3)

15 symmetrische Eingänge über XLR-Buchsen; bei

asymmetrischen Anschluß am Stecker jeweils

die Pins 1 und 3 überbrücken (Abb. 3)

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektro-

magnetische Verträglichkeit 89/336/EWG und der

Niederspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie-

mals selbst Eingriffe im Gerät vor. Durch unsach-

gemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die fol-

genden Punkte:

•Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

•Das Gerät ist nur zur Verwendung in Räumen

geeignet.

•Schützen Sie das Gerät vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40°C).

•Das Gerät nicht in Betrieb nehmen, und sofort den

Netzstecker ziehen, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Das Gerät in jedem Fall zur Reparatur in eine

Fachwerkstatt geben.

•Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

•Den Netzstecker nie an der Zuleitung aus der

Steckdose ziehen.

•Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

•Für die Reinigung nur ein trockenes Staubtuch

verwenden, auf keinen Fall Chemikalien oder

Wasser.

3 Einsatzmöglichkeiten

Der Equalizer MEQ-1152 ist hauptsächlich zur Anpas-

sung einer Musikanlage an die Raumakustik konzi-

piert. Dazu sind zwei Kanäle mit jeweils 15 Reglern

zum Anheben und Absenken von Frequenzband-

pegeln im Bereich von 25Hz bis 16kHz vorhanden.

Der Regelbereich dieser Regler läßt sich von ±6dB

auf ±12dB umschalten. Durch die vielfältigen Einstell-

möglichkeiten kann der MEQ-1152 auch zur sonsti-

gen Frequenzgangkorrektur und -anpassung von

Geräten mit Line-Pegeln verwendet werden.

4 Aufstellmöglichkeiten

Der Equalizer ist für den Einschub in ein 19”-Rack vor-

gesehen, kann aber auch als Tischgerät verwendet

oder z.B. in einer Schrankwand aufgestellt werden.

Für den Rackeinbau wird eine Höhe von 1HE

benötigt (1Höheneinheit = 44,5 mm).

5 Equalizer anschließen

Der Equalizer wird je nach Anwendung z.B. zwi-

schen Vorverstärker und Endstufe, zwischen Misch-

pult und Endstufe oder in einen Effektweg eines

Mischpultes geschaltet.

Die Ein- und Ausgänge sind für Kanal 1 und 2

getrennt vorhanden. Damit bei Stereobetrieb die

Kanäle nicht vertauscht werden, ist zu empfehlen,

immer Kanal 1 für den linken Kanal zu verwenden

und Kanal 2 für den rechten Kanal.

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

1 Operating Elements and Connections

1.1Front Panel

1Controls for boosting and attenuating the respec-

tive frequency band level

2Buttons with LEDs to activate the equalizer

adjustments

Button depressed:

the adjustments for the re-

spective channel are effective

Button released: the respective channels is

by-passed

3Peak LED

4Selector switches with LEDs for the control

ranges of the equalizer controls (1)

Control range: ±6dB with button released,

±12dB with button depressed

5Subsonic filters On/Off (Low Cut) 20Hz/

3dB

with LEDs

Button depressed: Filter switched on

Button released: Filter switched off

6Controls for the input levels

7POWER switch

1.2 Rear Panel

8Mains cable for the connection to 230V~/50Hz

9Ground lift switch to separate the signal ground

from the housing safety ground to avoid ground

loops

Position FLOAT: Ground of signal and

housing are separated

Position GROUND: Ground of signal and

housing are connected

together

10 Unbalanced inputs via phono jacks

11 Unbalanced outputs via phono jacks

12 Balanced outputs via 1/4” jacks; with unbalanced

connection do not connect the contact “

” (fig. 3)

13 Balanced outputs via XLR jacks; with unbalanced

connection do not connect pin 3 (fig. 3)

14 Balanced inputs via 1/4” jacks; with unbalanced

connection bridge the contacts “GND” and “

” at

the plug (fig. 3)

15 Balanced inputs via XLR jacks; with unbalanced

connection bridge pins 1 and 3 at the plug (fig. 3)

2 Safety Notes

This appliance corresponds to the directive for elec-

tromagnetic compatibility 89/336/EEC and the low

voltage directive 73/23/EEC.

This unit uses dangerous mains voltage (230V~).

To prevent a shock hazard do not open the cabi-

net. Leave servicing to authorized skilled person-

nel only. Furthermore, any guarantee claim expi-

res if the unit has been opened.

Always watch the following items regarding the

operation:

•Caution! With extensive boosting, mainly of the

bass and tweeter ranges, the speakers may

quickly be overloaded and destroyed.

•The unit is designed for use inside dry rooms only.

•Protect the unit against humidity and heat (permis-

sible operating temperature range 0–40°C).

•Do not take the unit into operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit or mains cable can be seen,

2. a defect might have occurred after a drop or

similar accident,

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

•A damaged mains cable must only be repaired by

the manufacturer or authorized skilled personnel.

•Never pull the mains plug out of the mains socket

by means of the mains cable.

•If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized skilled personnel, there is

no liability for possible damage.

•Use a dry dust cloth only for cleaning, by no means

chemicals or water.

•Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal which is marked with the

letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

3 Applications

The equalizer MEQ-1152 is mainly designed for

matching a HiFi system to the room acoustics. For

this, two channels with 15 controls each for boosting

and attenuating of frequency band levels in the range

of 25Hz up to 16 kHz are provided.The range of these

controls can be switched over from ±6dB to ±12dB.

Due to the versatile adjusting facilities the MEQ-1152

can also be used for any other frequency response

equalization and adjustment of units with line level.

4 Mounting

The equalizer is provided for mounting into a 19”

rack but it can also be used as a table top model and

for other placing. For the rack installation a height of

1 rack space (= 44.5mm) is required.

5 Connection

The equalizer can be inserted as required, e.g. be-

tweenpreamplifierandpoweramplifier,betweenmixer

and power amplifier or into an effect way of a mixer.

5.1 Eingänge

Das Eingangssignal sollte Line-Pegel aufweisen.Als

Eingang können für jeden Kanal jeweils die XLR-

Buchsen (15), die Klinkenbuchsen (14) oder die

Cinch-Buchsen (10) verwendet werden. Die XLR-

und Klinkenbuchsen sind symmetrisch ausgeführt,

können aber auch asymmetrisch angeschlossen

werden. Dazu am XLR-Stecker die Pins 1 und 3 ver-

binden bzw. am Klinkenstecker die Kontakte für

„GND“ (Masse) und Signal„

“. Die Anschlußbe-

legung ist in Abb. 3 dargestellt.

5.2 Ausgänge

Als Ausgang können für jeden Kanal jeweils die

XLR-Buchsen (13), die Klinkenbuchsen (12) oder die

Cinch-Buchsen (11) verwendet werden. Die XLR-

und Klinkenbuchsen sind symmetrisch ausgeführt,

können aber auch unabhängig von den Eingängen

asymmetrisch angeschlossen werden. Dazu am

XLR-Stecker Pin 3 bzw. am Klinkenstecker den Kon-

takt für Signal„

“ frei lassen. Die Anschlußbelegung

ist in Abb. 3 dargestellt.

5.3 Netzanschluß

Zum Schluß den Equalizer an eine Steckdose

(230V~/50Hz) anschließen. Vor dem ersten Ein-

schalten alle Regler auf Mitte stellen, und die Tasten

EQ ON (2) ausrasten (nicht gedrückt).

6 Equalizer einstellen

6.1 Einschalten/Ground-Lift-Schalter

1) Vor dem ersten Einschalten alle Regler auf Mitte

stellen, und die Tasten EQ ON (2) ausrasten

(nicht gedrückt).

2) Mit dem Schalter POWER (7) den Equalizer ein-

schalten. Zur Kontrolle leuchten je nach Vorein-

stellung einige Anzeige-LEDs.

3) Tritt ein Brummen auf, das durch eine Brumm-

schleife entsteht (z.B. Masseverbindung vom

Gehäuse über das Rack zu einem anderen

Gehäuse), ist am Equalizer der Ground-Lift-

Schalter (9) in Position FLOAT zu stellen. Da-

durch wird die Signalmasse von der Gehäuse-

masse getrennt.

4) Ein Eingangssignal auf den Equalizer geben.

Wenn eine der LEDs PEAK (3) aufleuchtet, den

Eingangspegel des entsprechenden Kanals mit

dem Regler LEVEL (6) verringern.

6.2 Allgemeine Informationen zu den Fre-

quenzbereichen

Der menschliche Hörbereich reicht von ca. 20Hz bis

20kHz, wobei die obere Grenze stark vom Lebens-

alter abhängt. ImAlter von z. B. 65 Jahren sinkt diese

unter 10kHz. Die größte Empfindlichkeit des Ohres

liegt zwischen ca. 1 und 4kHz. In diesem Bereich

hört man am besten. Darum sind Veränderungen der

Equalizer-Einstellung hier deutlicher zu hören als

Veränderungen der tiefen und hohen Frequenzen.

Abbildung 4 zeigt die Grund- und Obertöne eini-

ger Musikinstrumente sowie der menschlichen

Stimme. Der Grundtonbereich (weiß) gibt an, welche

Tonhöhe gespielt werden kann. Der Oberwellenbe-

reich (grau) zeigt die Frequenzen, die für die Klang-

charakteristik der Instrumente verantwortlich sind.

6.3 Frequenzbereichspegel einstellen

Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

Zusätzliche Klangregler in der Musik-Anlage, z.B.

am Verstärker, müssen zuerst auf Null (Mittelstel-

lung) gebracht werden und sollten nicht mehr ver-

ändert werden.

1) Die Tasten EQ ON (2) drücken. Damit werden die

Einstellungen aktiviert. Solange alle Regler noch

auf Mitte stehen, ändert sich der Klang nicht.

2) Die Tasten LOW CUT (5) sollten gedrückt wer-

den. Dadurch ist das Trittschallfilter aktiviert, und

es sind gleichzeitig die Baßlautsprecher vor zu

tiefen Frequenzen geschützt.

3) Die Tasten RANGE (4) sollten zuerst nicht

gedrückt sein. Die grüne LED „±6” leuchtet dann,

und der Regelbereich der Regler (1) ist auf ±6dB

geschaltet. Die Pegel können sehr fein eingestellt

werden. Reicht der 6-dB-Regelbereich nicht aus,

zuerst die Regler (1) wieder auf Mitte stellen, und

dann mit den Tasten RANGE (4) den Regelbe-

reich auf ±12dB schalten. Die rote LED „±12”

leuchtet jetzt.

4) Die einzelnen Regler für die Frequenzbereichs-

pegel (1) sollten, für jeden Kanal getrennt, wie

folgt eingestellt werden:

6.3.1 Subbaßbereich (25 Hz, 40Hz)

Es gibt kaum Instrumente, die solch tiefe Frequen-

zen erzeugen. Die Regler für diesen Bereich dienen

zur Unterdrückung von eventuellen Störgeräuschen

(z.B. Rumpelgeräuschen von Plattenspielern, Tritt-

schall) und müssen dazu entsprechend in den nega-

tiven (unteren) Einstellbereich geschoben werden.

6.3.2 Baßbereich (63 Hz, 100Hz, 160 Hz, 250Hz)

Viele Musikinstrumente haben in diesem Bereich

ihre Grundtöne. Wird dieser Bereich zu stark ange-

hoben, ergibt das einen dicken, mulmigen Klang. Bei

einer zu starken Dämpfung entsteht ein dünner,

kraftloser Klang.

Bei ungünstiger Aufstellung von Lautsprechern

(z.B. in Raumecken, zu dicht an der Wand oder

Regalboxen auf dem Fußboden) kann eine dadurch

auftretende Baßüberhöhung mit einem oder mehre-

ren Reglern ausgeglichen werden.

6.3.3 Mittenbereich (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

In diesem Bereich ist das menschliche Gehör am

empfindlichsten, und Veränderungen der Equalizer-

Einstellung sind hier am deutlichsten zu hören.

Besonders im Pop-Bereich und z.T. bei Rundfunk-

übertragungen wird dieser Bereich angehoben, um

so aggressiver zu wirken bzw. um die Sprachver-

ständlichkeit zu verbessern. Durch Absenkung kann

hier wieder eine natürlichere Wiedergabe erreicht

werden.

Anderseits kann eine Anhebung bei Bedarf ein

Solo-Instrument oder den Gesang bzw. die Sprache

mehr in den Vordergrund bringen.

The inputs and outputs are separately provided for

channel 1 and 2. In order not to mix up the channels

with stereo operation, it is recommended always to

use channel 1 for the left channel and channel 2 for

the right channel.

5.1 Inputs

The input signal should have line level. As input for

each channel the XLR jacks (15), the 1/4” jacks (14),

or the phono jacks (10) can be used. The XLR and

1/4” jacks are balanced, but they can also be con-

nected unbalanced. For this connect the pins 1 and 3

at the XLR plug resp. the contacts for GND (ground)

and signal “

” at the 1/4” plug. The pin connection is

shown in fig. 3.

5.2 Outputs

As output for each channel the XLR jacks (13), the

1/4” jacks (12), or the phono jacks (11) can be used.

The XLR and 1/4” jacks are balanced, but they can

also be connected unbalanced independent of the

inputs. For this do not connect pin 3 at the XLR plug

resp. the contact for signal “

” at the 1/4” plug. The

pin connection is shown in fig. 3.

5.3 Mains connection

Finally connect the equalizer to a socket (230V~/

50Hz). Prior to the first switching on set all controls

to mid-position and disengage the buttons EQ ON (2)

(not depressed).

6 Equalizer Adjustment

6.1 Switching on/Ground lift switch

1) Prior to the first switching-on set all controls to

mid-position. Disengage the buttons EQ ON (2)

(not depressed).

2) Switch on the equalizer with the POWER switch

(7). According to the pre-adjustment some of the

indication LEDs light as a control.

3) If there is a humming due to a hum loop (e.g.

ground connection from the housing via the rack

to another housing), set the ground lift switch (9)

at the equalizer to position FLOAT. By this the sig-

nal ground is separated from the housing ground.

4) Pass an input signal to the equalizer. If one of the

LEDs PEAK (3) lights up, reduce the input level of

both channels with the control LEVEL (6).

6.2 General information on the frequency

ranges

The range of human hearing reaches from approx.

20Hz up to 20kHz, the upper limit largely depends

on the age.At the age of e.g. 65 years this limit goes

down below 10kHz. The greatest sensitivity of the

hearing is between approx. 1 and 4kHz. In this range

there is the best hearing. Therefore changes of the

equalizer adjustment can be heard more clearly in

this range than changes of high and low frequencies.

Fig.4 shows the fundamentals and harmonics of

some musical instruments as well as of the human

voice. The fundamental range (white) indicates

which pitch can be played. The harmonic range

(grey) shows the frequencies which are responsible

for the sound characteristics of the instruments.

6.3 Adjustment of frequency range level

Caution! With extensive boosting of the frequency

band levels, mainly in the bass and tweeter

ranges, speakers may quickly be overloaded and

destroyed.

Additional equalizers in the HiFi system, e.g. at

the amplifier, must at first be set to zero (mid-posi-

tion) and should not be changed any more.

1) Depress the buttons EQ ON (2). By this the

adjustments are activated. As long as all controls

are still in mid-position, the tone does not change.

2) The buttons LOW CUT (5) should be depressed.

By this the subsonic filter is activated, and at the

same time the bass speakers are protected

against frequencies which are too low.

3) The buttons RANGE (4) should at first not be

depressed. Then the green LED “±6” is lighting,

and the range of the controls (1) is set to ±6dB.A

very fine level adjustment is possible. If the 6dB

control range is not sufficient, at first set the con-

trols (1) to mid-position again, and then switch the

control range to ±12dB with the buttons RANGE

(4). The red LED “±12” is now lighting.

4) The individual controls for the frequency range

levels (1) should separately be adjusted for each

channels as follows:

6.3.1 Subwoofer range (25 Hz, 40Hz)

There are hardly any instruments which produce

such low frequencies. The controls for this range

serve to suppress possible interfering noises (e.g.

rumpling noises of turntables, subsonic noise) and

must for this be slided to the negative (lower) adjust-

ing range.

6.3.2 Bass range (63 Hz, 100Hz, 160 Hz, 250Hz)

Many musical instruments have their fundamentals

in this range. If this range is boosted too much, there

is a thick, muddy sound. If it is attenuated too much,

there is a thin, weak sound.

If the speakers are unfavourably placed (e.g. in

room corners, too close to the wall, or shelf speaker

systems on the floor), the bass is boosted too much

and can be equalized with one or several controls.

6.3.3 Midrange (400 Hz, 630Hz, 1 kHz, 1.6kHz,

2.5kHz)

In this range the human hearing is most sensitive,

and changes of the equalizer adjustment can be

heard most clearly. Especially in the pop range and

partly with radio transmissions this range is boosted

to obtain a more aggressive effect resp. to improve

the voice intelligibility. By attenuation a more natural

reproduction can be obtained again.

On the other hand boosting can place a solo

instrument or the vocal sound resp. the voice more

into the foreground, if necessary.

6.3.4 Tweeter range (4kHz, 6.3 kHz, 10kHz)

As in this range there are many harmonics of the

instruments, it is defined here if the reproduction is

transparent and clear or diffuse and dull. As soft 5

6.3.4 Hochtonbereich (4 kHz, 6,3kHz, 10 kHz)

Da hier sehr viele Oberwellen der Instrumente lie-

gen, bestimmt dieser Bereich, ob die Wiedergabe

transparent und klar oder diffus und dumpf klingt.

Weiche Materialien (z.B. Vorhänge, Polstermöbel,

dicke Teppiche) dämpfen diese Frequenzen beson-

ders. Durch Anhebung kann dieser Verlust ausge-

glichen werden.

6.3.5 Höchsttonbereich (16 kHz)

Viele Menschen, besonders ältere, nehmen diesen

Bereich gar nicht mehr wahr. Da aber auch diese

Frequenzen durch die Raumausstattung gedämpft

werden, klingt beim Anheben die Wiedergabe noch

etwas brillanter.

Anderseits kann eine Absenkung Störgeräusche,

z.B. Rauschen bei schlechten Kassettenaufnahmen

oder bei schlechter Empfangsqualität von Rundfunk-

sendungen, herausfiltern.

6.4 Eingangspegel

Nachdem alle Frequenzbereichspegel optimiert

sind, sollten die Regler LEVEL (6) so eingestellt wer-

den, daß sich die Lautstärke beim Überbrücken des

Equalizer durch Ausrasten der Tasten EQ ON (2)

nicht ändert. Bei zu hohem Eingangspegel, wenn die

LEDs PEAK (3) aufleuchten, muß er jedoch verrin-

gert werden.

7 Technische Daten

Frequenzbereich: . . . . . . . . . 10–20000Hz

Regelbereich: . . . . . . . . . . . . schaltbar ±6/±12dB

Regelfrequenzen: . . . . . . . . 2x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Trittschallfilter (Low-Cut): . . . 20Hz/

3dB

Eingänge: . . . . . . . . . . . . . . . 0,775V/50kΩ

Ausgänge: . . . . . . . . . . . . . . 0,775V/600Ω

Störabstand: . . . . . . . . . . . . > 66dB

Klirrfaktor: . . . . . . . . . . . . . . < 0,1 %

Stromversorgung: . . . . . . . . 230V~/50Hz/6VA

Abmessungen ohne Füße

(BxHxT): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1HE

Gewicht: . . . . . . . . . . . . . . . . 2,5kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

materials (e.g. curtains, upholstery, thick carpets)

attenuate especially these frequencies, boosting can

equalize this loss.

6.3.5 Supertweeter range (16 kHz)

Many, especially older people are not able to hear

this range any more. As also these frequencies are

attentuated by the room furniture and decorations,

boosting makes the reproduction a little bit more bril-

liant.

On the other hand attenuation may filter out inter-

fering noises, e.g. in case of poor cassette record-

ings or poor receiving quality of radio transmissions.

6.4 Input level

After all frequency range levels have been opti-

mized, the controls LEVEL (6) should be adjusted so

that the volume does not change while by-passing

the equalizer by disengaging the buttons EQ ON (2)

(not depressed). If the input level is too high, i.e. the

LEDs PEAK (3) light up, it must, however, be re-

duced.

7 Specifications

Frequency range: . . . . . . . . . 10–20000Hz

Control range: . . . . . . . . . . . switchable to

±6/±12dB

Control frequencies: . . . . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1.6/2.5/4/6.3/10/

16kHz

Subsonic filter (Low Cut): . . . 20Hz/

3 dB

Inputs: . . . . . . . . . . . . . . . . . 0.775V/50kΩ

Outputs: . . . . . . . . . . . . . . . . 0.775V/600Ω

S/N ratio: . . . . . . . . . . . . . . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0.1%

Power supply: . . . . . . . . . . . 230V~/50Hz/6VA

Dimensions w/o feet

(WxHxD): . . . . . . . . . . . . . . 482 x 44.5 x 165mm,

1 rack space

Weight: . . . . . . . . . . . . . . . . . 2.5kg

According to the manufacturer.

Subject to technical change.

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant

1Potentiomètres linéaires pour augmenter ou

diminuer le niveau de la bande de fréquences

2Touches avec diodes pour activer les réglages de

l'égaliseur

touche enfoncée: réglages du canal corres-

pondant activés

touche non enfoncée:canal bridgé

3Diode d'écrêtage

4Sélecteur avec diodes des plages de réglages (1)

plages: ±6dB touche non enfoncée

±12dB touche enfoncée

5Filtre anti-pop Marche/Arrêt (low cut) 20Hz/

3dB avec diodes

touche enfoncée: filtre allumé

touche non enfoncée:filtre éteint

6Potentiomètre de réglage des niveaux d'entrée

7Interrupteur Marche/Arrêt

1.2 Face arrière

8Câble d'alimentation secteur 230V~/50Hz

9Commutateur Groundlift de mise à la terre: pour

séparer la masse du signal de la masse du boîtier

afin d'éviter tout bouclage de masse.

Position FLOAT: masses du signal et du

boîtier séparées

Position GROUND: masses branchées

ensemble

10 Entrées asymétriques, prises RCA

11 Sorties asymétriques, prises RCA

12 Sorties symétriques, prises Jack 6,35; pour un

branchement asymétrique, laissez le contact “

”

libre (schéma 3)

13 Sorties symétriques par prises XLR; pour un

branchement asymétrique, laissez le pin 3 libre

(schéma 3)

14 Entrées symétriques, prises Jack 6,35; pour un

branchement asymétrique, bridgez le contact

“GND” et le contact “

” (schéma 3)

15 Entrées symétriques, prises XLR; pour un bran-

chement asymétrique, bridgez les pins 1 et 3

(schéma 3)

2 Conseils d'utilisation

Cet appareil répond à la norme 89/336/CEE relative

à la compatibilité électromagnétique et à la norme

73/23/CEE portant sur les appareils à basse ten-

sion.

Le MEQ-1152 est alimenté par une tension en

230V~. Ne touchez jamais l'intérieur de l'appareil

car, en cas de mauvaise manipulation, vous pour-

riez subir une décharge électrique mortelle. En

outre, l'ouverture de l'appareil dénonce tout droit à

la garantie.

Respectez scrupuleusement les points suivants:

•Attention! En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

•Cet appareil n'est conçu que pour une utilisation

en intérieur.

•Protégez-le de la chaleur et de l’humidité (plage

de temperature autorisée de fonctionnement

0–40°C).

•Ne le faites pas fonctionner et débranchez-le

immédiatement dans les cas suivants:

1. L'appareil ou le cordon secteur présente des

dommages visibles.

2. Après une chute..., vous avez un doute sur

l’état de l'appareil.

3. Des disfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être

réparés par un technicien spécialisé.

•Tout cordon secteur endommagé ne doit être rem-

placé que par le constructeur ou un technicien

habilité.

•Ne retirez jamais le cordon secteur de la prise en

tirant dessus.

•Nous déclinons toute responsabilité en cas de

dommage si l'appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s'il n'est pas

réparé par une personne habilitée ou si les

branchements ne sont pas correctement effec-

tués.

•Pour nettoyer l'appareil, utilisez un chiffon sec, en

aucun cas de produits chimiques ou d'eau.

3 Possibilités d'utilisation

L'égaliseur MEQ-1152 est essentiellement conçu

pour permettre d'adapter les réglages de votre

installation HiFi à l'acoustique de la pièce. Pour ce

faire, vous disposez de deux canaux avec respec-

tivement 15 réglages pour augmenter et diminuer

les niveaux de fréquence dans les plages de 25Hz à

16kHz. La plage de réglage est commutable de

±6dB à ±12dB. Ses multiples possibilités de régla-

ges font que cet appareil peut être utilisé pour corri-

ger ou adapter des bandes de fréquences particuliè-

res d'appareils à niveaux LINE.

4 Installation

Le MEQ-1152 est conçu pour une installation en

rack 19” mais peut également être posé sur une

table. Pour une installation en rack 19”, une hauteur

de 1U est nécessaire (= 44,5mm).

5 Branchements

Selon l'utilisation, on peut brancher l'égaliseur entre

un préamplificateur et un amplificateur de puis-

sance, entre une table de mixage et un amplificateur

de puissance ou dans une voie d'effet d'une table de

mixage.

Les entrées et sorties des canaux 1 et 2 sont

séparées. Pour éviter toute confusion entre les

canaux en mode stéréo, nous vous recommandons

d'utiliser toujours le canal 1 pour le canal gauche et

le canal 2 pour le canal droit.

Vi preghiamo di aprire completamente la pa-

gina 3. Così vedrete sempre gli elementi di

comando e i collegamenti descritti.

1 Comandi e collegamenti

1.1 Pannello frontale

1Regolatore per aumentare o abbassare il livello

della banda

2Tasti con LED per attivare le regolazioni dell'e-

qualizzatore

Tasto premuto: le regolazioni sono atti-

vate per il canale corris-

pondente

Tasto non premuto: il canale corrispondente è

escluso

3Spia di sovrapilotaggio

4Commutatore con LED per il campo di regola-

zione dei regolatori (1)

Campo: ±6dB con tasto non premuto

±12dB con tasto premuto

5Filtro antirombo On/Off (low cut) 20Hz/

3dB

con LED

Tasto premuto: filtro attivato

Tasto non premuto: filtro disattivato

6Regolatore per il livello d'ingresso

7Interruttore On/Off

1.2 Pannello posteriore

8Cavo rete per 230V~/50Hz

9Commutatore ground-lift per separare la massa

del segnale da quella del contenitore, per evitare

anelli di terra.

Posizione FLOAT: le masse del segnale e

del contenitore sono

separate

Posizione GROUND: le masse del segnale e

del contenitore sono colle-

gate

10 Ingressi asimmetrici con prese cinch

11 Uscite asimmetriche con prese cinch

12 Uscite simmetriche con prese jack 6,3mm; nel

caso di collegamento asimmetrico lasciare libero

il contatto “

” (fig. 3)

13 Uscite simmetrica con prese XLR; nel caso di col-

legamento asimmetrico lasciare libero il pin 3

(fig.3)

14 Ingressi simmetrici con prese jack 6,3 mm; nel

caso di collegamento asimmetrico ponticellare i

contatti “GND” e “

” sullo spinotto (fig. 3)

15 Ingressi simmetrici con prese XLR; nel caso di

collegamento asimmetrico ponticellare i pin 1 e 3

sullo spinotto (fig. 3)

2 Avvisi di sicurezza

Quest’apparecchio corrisponde alla direttiva CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l'apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l'uso si devono osservare assolutamente i

seguenti punti:

•Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

•Lo strumento è previsto solo per l'uso all'interno di

locali.

•Proteggere l'apparecchio dall'umidità e dal calore

(temperatura d’impiego ammessa fra 0–40°C).

•Non mettere in funzione l'apparecchio e staccare

subito la spina rete se:

1. l'apparecchio o il cavo rete presentano dei

danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l'apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina

competente.

•Il cavo rete, se danneggiato, può essere sostituito

solo dal costruttore o da un laboratorio autori-

zzato.

•Staccare il cavo rete afferrando la spina, senza tir-

are il cavo.

•Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d'arte non si assume

nessuna responsabilità per eventuali danni.

•Per la pulizia usare solo un panno asciutto; non

impiegare in nessun caso prodotti chimici o

acqua.

3 Possibilità d'impiego

L'equalizzatore MEQ-1152 è stato realizzato in

primo luogo per adattare un impianto di musica all'a-

custica dell'ambiente. Sono previsti 2 canali con 15

regolatori ciascuno per alzare ed abbassare i livello

delle frequenze in un range fra 25Hz e 16kHz per

ogni canale. Il campo di regolazione è commutabile

fra ±6dB e ±12dB. Grazie alle molte possibilità di

regolazione, MEQ-1152 può servire anche per cor-

reggere ed adattare le risposte in frequenza di appa-

recchi con livello Line.

4 Possibilità di collocamento

L'equalizzatore è previsto per il montaggio in un rack

19”. Tuttavia è possibile anche il collocamento su un

tavolo oppure in uno scaffale. Per il montaggio in

rack occorre un’unità di altezza (= 44,5mm).

5 Collegare l'equalizzatore

A seconda dell'impiego, l'equalizzatore viene inse-

rito o fra il preamplificatore e lo stadio finale, fra il

mixer e lo stadio finale oppure nella via degli effetti di

un mixer.

Gli ingressi e le uscite esistono separati per il

canale 1 e per il canale 2. Per non confondere i

canali durante il funzionamento in stereo è oppor-

tuno impiegare sempre il canale 1 per il canale di

sinistra e il canale 2 per quello di destra.

5.1 Entrées

Le signal d'entrée doit avoir un niveau LINE. Vous

pouvez utiliser comme entrée les prises XLR (15),

Jack (14) ou RCA (10). Les prises XLR et Jack sont

symétriques, vous pouvez les brancher en asymétri-

que; pour ce faire, sur la prise XLR, reliez les pins 1

et 3 et sur la prise Jack, les contacts “GND” (masse)

et “

” (voir schéma 3)

5.2 Sorties

Vous pouvez utiliser comme sortie les prises XLR

(13), les prises Jack (12) et les prises RCA (11). Les

prises XLR et Jack sont symétriques, vous pouvez

cependant les brancher en asymétrique, indépen-

damment des entrées. Pour ce faire, laissez le

contact “

” sur la prise Jack libre et, sur la prise XLR,

le pin 3. (voir schéma 3).

5.3 Connexion secteur

Reliez le cordon secteur de l'égaliseur au secteur,

230V~/50 Hz.Avant d'allumer l'appareil, mettez tous

les potentiomètres sur la partie médiane et vérifiez

que les touches EQ ON (2) ne sont pas enfoncées.

6 Réglages de l'égaliseur

6.1 Mise sous tension/Interrupteur Groundlift

1) Avant d'allumer l'égaliseur, mettez l'ensemble des

potentiomètres sur la position centrale, vérifiez que

les touches EQ ON (2) ne sont pas enfoncées.

2) Allumez l'égaliseur avec l'interrupteur POWER

(7). Selon le réglage choisi, les diodes correspon-

dantes s'allument.

3) Si un ronflement intervient, créé par un bouclage

de masse (par exemple, liaison de la masse du

boîtier à un autre boîtier par l'intermédiaire du

rack), mettez l'interrupteur GROUNDLIFT (9) sur

la position FLOAT. La masse du signal est alors

séparée de la masse du boîtier.

4) Entrez un signal d’entrée dans l’égaliseur. Si une

des diodes d'écrêtage PEAK (3) s'allume, le

niveau d'entrée du canal correspondant doit être

diminué; utilisez le réglage LEVEL (6).

6.2 Informations générales sur les bandes de

fréquences

L'oreille humaine capte des fréquences de 20Hz à

20kHz, bien que cette limite supérieure dépende de

l'âge. A 65 ans, elle est inférieure à 10kHz. La plus

grande sensibilité de l'oreille se situe entre 1 et 4kHz

env. C'est dans cette plage que l'écoute est la meil-

leure. C'est pourquoi on perçoit plus clairement toute

modification de réglage sur l'égaliseur dans cette

plage que dans les fréquences basses et hautes.

Le schéma 4 indique les notes fondamentales et

les harmoniques de certains instruments de musique

et de la voix humaine. La plage des notes fonda-

mentales (blanc) indique quelle hauteur musicale

peut être jouée. La gamme des harmoniques (gris)

montre les fréquences responsables des caractéri-

stiques sonores des appareils.

6.3 Réglage du niveau de la bande passante

Attention: En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

D'autres égaliseurs de la chaîne HiFi, par exemple

sur l'amplificateur, doivent être mis sur zéro (posi-

tion médiane) et ne plus être modifiés.

1) Enfoncez les touches EQ ON (2), les réglages

sont alors activés; tant que les potentiomètres

sont sur la position médiane, le son n'est pas

modifié.

2) Enfoncez les touches LOW CUT (5), le filtre anti-

pop est activé, les haut-parleurs de grave sont

alors protégés des fréquences trop basses.

3) Assurez-vous que les touches RANGE (4) ne

sont pas enfoncées. La diode “±6” s'allume, la

plage du réglage (1) est sur ±6dB. Vous pouvez

régler avec une grande précision les niveaux. Si

la plage 6dB ne suffit pas, mettez les poten-

tiomètres (1) sur la position centrale puis passez

sur la plage ±12dB avec les touches RANGE (4);

la diode rouge “±12” s'allume.

4) Les divers potentiomètres (1) du niveau des

bandes de fréquence doivent être réglés comme

suit et séparément pour chaque canal:

6.3.1 Plage des subwoofers (25 Hz, 40Hz)

Peu d'instruments produisent de telles fréquences.

Les réglages servent à réduire d'éventuelles inter-

férences (par exemple, ronflements de platine-dis-

ques, bruit de pas) et doivent être mis dans la partie

négative (la plus basse).

6.3.2 Plage des graves (63 Hz, 100Hz, 160 Hz,

250Hz)

De nombreux instruments ont dans cette plage leurs

notes fondamentales. Si cette plage est trop aug-

mentée, on obtient un son épais et gras. Si l'atténua-

tion est trop importante, le son est fin et faible.

Si les haut-parleurs sont placés dans un endroit

peu favorable (coins de pièces, trop près de la cloi-

son ou sur des étagères à même le sol), on a ten-

dance à augmenter les graves; cette suraugmenta-

tion peut alors être compensée par un ou plusieurs

réglages.

6.3.3 Plage des médiums (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

Dans cette plage, l'oreille humaine est la plus sensi-

ble, les modifications des réglages de l'égaliseur

sont ici les plus perceptibles. Cette plage est aug-

mentée particulièrement pour de la musique pop, et

pour certaines émissions radio de manière à être

plus agressive ou à améliorer la compréhension des

propos. En la diminuant, on peut obtenir une restitu-

tion plus naturelle.

D'autre part, si vous l'augmentez, vous pouvez

mettre en avant-plan un instrument solo, une chan-

son ou un discours.

6.3.4 Plage des aigus (4 kHz, 6,3kHz, 10 kHz)

De nombreuses harmoniques des instruments se

trouvent dans cette plage qui détermine si la restitu-

tion est transparente, claire ou diffuse et épaisse.

Des matériaux denses (rideaux, capitonnages, tapis

épais ...) peuvent particulièrement atténuer ces fré-

quences, il est possible de compenser cette perte en

les augmentant.

5.1 Ingressi

Il segnale d'ingresso dovrebbe aver un livello Line.

Per l'ingresso si possono utilizzare per ogni canale le

prese XLR (15), le prese jack (14) oppure le prese

cinch (10). Le prese XLR e jack sono simmetriche,

ma accettano anche un collegamento asimmetrico.

In questo caso collegare i pin 1 e 3 dello spinotto

XLR o i contatti “GND” (massa) e segnale “

” del

jack. La figura 3 illustra i contatti.

5.2 Uscite

Per l'uscita si possono utilizzare per ogni canale le

prese XLR (13), le prese jack (12) oppure le prese

cinch (11). Le prese XLR e jack sono simmetriche,

ma accettano anche un collegamento asimmetrico,

indipendentemente dagli ingressi. In questo caso

lasciare libero il pin 3 dello spinotto XLR o il contatto

per il segnale “

” del jack. La figura 3 illustra i con-

tatti.

5.3 Collegamento rete

Alla fine collegare l'equalizzatore con la rete

(230V~/50Hz) per mezzo del cavo rete. Prima della

prima accensione portare tutti i regolatori in posi-

zione centrale e sganciare i tasti EQ ON (2).

6 Regolazione dell'equalizzatore

6.1 Accensione/Commutatore ground-lift

1) Prima della prima accensione portare tutti i rego-

latori in posizione centrale e sganciare i tasti

EQ ON (2).

2) Accendere l'equalizzatore con l'interruttore

POWER (7). A seconda delle impostazioni, si

accendono alcuni LED.

3) Se si avverte un ronzio dovuto ad un anello di

terra (p.es. collegamento della massa fra diversi

contenitori attraverso il rack) portare il commuta-

tore ground-lift (9) in posizione FLOAT per sepa-

rare la massa del segnale da quella del conteni-

tore.

4) Applicare un segnale d'ingresso all'equalizzatore.

Se si accende uno dei LED PEAK (3), ridurre il

livello d'ingresso del canale corrispondente con il

regolatore LEVEL (6).

6.2 Informazioni generali sui campi di fre-

quenza

L'udito umano va da circa 20Hz fino a 20kHz, e il

limite superiore dipende molto dall'età. Con 65 anni

circa, tale limite si abbassa sotto i 10kHz. La mag-

giore sensibilità dell'orecchio è fra 1 e 4kHz ca. Dato

che si sente meglio in questo range, le modifiche

della regolazione dell'equalizzatore si avvertono di

più rispetto alle frequenze alte e basse.

La figura 4 illustra le fondamentali e le armoniche

di alcuni strumenti musicali nonché della voce

umana. La parte delle fondamentali (bianco) indica

la possibile altezza del suono, mentre la parte delle

armoniche (grigio) indica le frequenze che determi-

nano il suono caratteristico dello strumento.

6.3 Regolazione del livello dei campi di fre-

quenza

Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

Portare sullo zero (posizione centrale) gli altri

regolatori dell'impianto, p.es. sull'amplificatore,

senza spostarli successivamente.

1) Premere i tasti EQ ON (2) per attivare le regola-

zioni. Finché i regolatori si trovano in posizione

centrale, il suono non cambia.

2) Si consiglia di premere i tasti LOW CUT (5) per

attivare il filtro antirombo. Nello stesso tempo si

proteggono i woofer dalle frequenze troppo

basse.

3) I tasti RANGE (4) non dovrebbero essere premuti

all'inizio. Il LED verde “±6” si accende e i regola-

tori (1) sono impostati su ±6dB. È possibile una

regolazione dei livelli molto fine. Se il range di

6dB non è sufficiente, riportare i regolatori (1) in

posizione centrale e quindi portare il range a

±12dB mediante i tasti RANGE (4). A questo

punto si accende il LED rosso “±12”.

4) Regolare i singoli regolatori per i diversi livelli (1),

separatamente per ogni canale, come segue.

6.3.1 Campo subbasso (25 Hz, 40Hz)

Esistono pochi strumenti che producono delle fre-

quenze così basse. Questi regolatori servono per

sopprimere eventualmente rumori di fondo (di giradi-

schi, di passi) e vanno spostati quindi nella parte

negativa (verso il basso).

6.3.2 Campo bassi (63 Hz, 100Hz, 160 Hz, 250Hz)

Le fondamentali di molti strumenti musicali si trovano

in questo range. Se vengono alzate troppo, si ottiene

un suono cupo; se sono troppo basse, il suono è sot-

tile e debole.

Se gli altoparlanti sono collocati male (p.es. negli

angoli, troppo vicini alla parete, oppure nel caso di

box da scaffale posto sul pavimento), i bassi troppo

forti possono essere compensati con uno o più rego-

latori.

6.3.3 Campo medi (400 Hz, 630Hz, 1 kHz, 1,6kHz,

2,5kHz)

In questo campo, l'udito umano è più sensibile e

avverte maggiormente le modifiche della regola-

zione dell'equalizzatore. Specialmente per la musica

pop, ma anche per trasmissioni radiofoniche, si alza

questo range per avere un suono più aggressivo o

per migliorare la comprensione del testo parlato.

Abbassando il livello, la riproduzione del suono può

essere più naturale.

D'altra parte, alzando il livello, uno strumento soli-

sta, il canto o la voce possono passare in primo

piano.

6.3.4 Campo alti (4 kHz, 6,3kHz, 10 kHz)

Poiché in questo range si collocano molte armoniche

degli strumenti, la regolazione in questo campo

determina se la riproduzione è trasparente e chiara

oppure imprecisa e cupa. Dato che i materiali soffici

(p.es. tende, mobili imbottiti, tappeti) smorzano que-

ste frequenze, si può compensare tale perdita

alzando il livello.

6.3.5 Plages des super-aigus (16 kHz)

De nombreuses personnes âgées ne perçoivent plus

cette plage. Mais, dans la mesure où ces fréquences

sont atténuées par l'ameublement ou la décoration

de la pièce, vous pouvez obtenir, en les augmentant,

une restitution encore plus brillante.

D'autre part, une diminution peut filtrer des inter-

férences, par exemple en cas d'enregistrements de

mauvaise qualité sur cassettes ou de mauvaise qua-

lité de réception d'émissions radio.

6.4 Niveau d'entrée

Une fois que tous les niveaux des plages de fré-

quence sont optimisés, il faut régler les potentiomèt-

res LEVEL (6) de sorte que le volume ne soit pas

modifié lorsqu'on bridge l'égaliseur [touche EQ ON

(2) non enfoncées]. Lorsque le niveau d'entrée est

trop élevé, les diodes PEAK (3) s'allument; il con-

vient alors de le diminuer.

7 Caractéristiques techniques

Bande passante: . . . . . . . . . 10–20000Hz

Plage de réglage: . . . . . . . . . commutable

±6dB/±12dB

Fréquences de réglage . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Filtre anti-pop (low cut): . . . . 20Hz/

3dB

Entrées: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Sorties: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Rapport signal/bruit: . . . . . . > 66dB

Taux de distorsion: . . . . . . . . < 0,1%

Alimentation: . . . . . . . . . . . . 230V~/50Hz/6VA

Dimensions (sans pieds)

(LxHxP): . . . . . . . . . . . . . . 482 x 44,5x 165mm,

Poids: . . . . . . . . . . . . . . . . . . 2,5kg

D'après les données du constructeur.

Tout droit de modification réservé.

6.3.5 Campo frequenze altissime (16 kHz)

Molte persone, specialmente gli anziani, non sen-

tono più queste frequenze. Dato che anche queste

frequenze possono essere smorzate dall'arredo

dell'ambiente, un aumento del livello rende la ripro-

duzione più brillante.

D'altra parte, abbassando il livello, si possono eli-

minare certi disturbi, p. es. di registrazioni scadenti e

nel caso di cattiva ricezione di trasmissioni radiofoni-

che.

6.4 Livello d'ingresso

Dopo aver ottimizzato tutti i livelli dei campi di fre-

quenza si dovrebbero regolare i regolatori LEVEL(6)

in modo tale che il volume non cambia se si esclude

l'equalizzatore premendo i tasti EQ ON (2). Se il

livello di ingresso è troppo alto e se i LED PEAK (3)

si accendono, occorre ridurli.

7 Dati tecnici

Banda passante: . . . . . . . . . 10–20000Hz

Campo di regolazione: . . . . . commutabile

±6dB/±12dB

Frequenze di regolazione: . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Filtro antirombo (low-cut): . . 20Hz/

3dB

Ingressi: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Uscite: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Rapporto S/R: . . . . . . . . . . . > 66dB

Fattore di distorsione: . . . . . < 0,1%

Alimentazione: . . . . . . . . . . . 230V~/50Hz/6VA

Dimensioni senza piedini

(lxhxp): . . . . . . . . . . . . . . . 482 x 44,5 x 165mm

1unità di altezza

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche. 9

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedieningselementen

en de aansluitingen.

Besturingselementen en aansluitingen

1.1 Frontpaneel

1Regelaars voor de versterking of verzwakking

van het niveau van de betreffende frequentie-

band.

2Toetsen met LED's om de instellingen van de

equalizer te activeren.

Toets ingedrukt: De instellingen zijn geldig.

Toets niet ingedrukt: De equalizer wordt over-

brugd.

3PEAK LED

4Keuzeschakelaars met LED's voor de verschil-

lende bereiken van de regelaars (1)

Regelbereik: ±6dB met de toets niet ingedrukt

±12dB de toets ingedrukt

5Subsonische filters ON/OFF (Low Cut) 20Hz/

3dB met LED's

Toets ingedrukt: Filter is ingeschakeld.

Toets niet ingedrukt: Filter is uitgeschakeld.

6Regelaars voor het ingangsniveau

7POWER-schakelaar

1.2 Achterzijde van het toestel

8Netsnoer voor de aansluiting van de netspanning

(230V~/50Hz)

9Massaschakelaar voor de scheiding van de sig-

naalmassa en van de kastmassa om aardlussen

te vermijden.

FLOAT-stand: Signaal- en kastmassa

zijn gescheiden.

GROUND-stand: Signaal- en kastmassa

zijn met elkaar verbonden.

10 Ongebalanceerde cinch-ingangen

11 Ongebalanceerde cinch-uitgangen

12 Gebalanceerde jack-uitgangen (6,3mm); voor

een ongebalanceerde verbinding moet u het “

”-

contact niet aansluiten (fig. 3).

13 Gebalanceerde XLR-uitgangen; voor een onge-

balanceerde verbinding moet u pin 3 (fig. 3) niet

aansluiten.

14 Gebalanceerde ingangen met een 6,3-mm-jack;

bij een ongebalanceerde verbinding moet u de

contacten “GND” en “

” van de plug overbruggen

(fig. 3).

15 Gebalanceerde ingangen met een XLR-jack; bij

een ongebalanceerde verbinding moet u de pin-

nen 1 en 3 van de plug overbruggen (fig. 3).

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee dit toestel

gevoed wordt is levensgevaarlijk! Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Onderhoud dient

te gebeuren door een gekwalificeerd vakman.

Bovendien vervalt elke garantie bij het eigenhan-

dig openen van het toestel.

Let bij ingebruikname eveneens op het volgende:

•Opgelet! Bij een overdreven versterking, vooral in

het tweeter- en basbereik, kunnen de luidsprekers

snel overbelast worden en beschadigd raken.

•Het toestel is enkel geschikt voor gebruik binnens-

huis.

•Vermijd uitzonderlijk warme plaatsen en plaatsen

met een hoge vochtigheid (toegestaan omge-

vingstemperatuurbereik: 0–40°C).

•Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact wanneer:

1. het netsnoer zichtbaar beschadigd is.

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is.

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

•Een defect netsnoer mag enkel door de fabrikant

of door een gekwalificeerd persoon hersteld wor-

den.

•Trek de stekker nooit met het snoer uit het stop-

contact.

•In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

•Verwijder het stof met een droge doek. Gebruik

zeker geen chemicaliën of water.

3 Toepassingen

De equalizer MEQ-1152 is vooral geschikt voor de

aanpassing van een Hifi-systeem aan de ruimte-

akoestiek. Daarom zijn er voor de versterking en de

verzwakking van frequentiebanden in het bereik van

25Hz tot 16kHz 2 kanalen met elk 15 regelaars

voorzien. Het bereik van deze regelaars kan van

±6dB naar ±12dB omgeschakeld worden. Door de

veelzijdige afregelmogelijkheden kan de MEQ-1152

eveneens gebruikt worden voor elke willekeurige

egalisatie van de frequentieweergave en voor de

afregeling van toestellen met een lijnniveau.

4 Montage

De equalizer is geschikt voor de montage in een 19”-

rack maar kan ook gebruikt worden als tafelmodel.

Voor inbouw in het 19”-rack is een hoogte van 1HE

vereist (1hoogte-eenheid = 44,5mm).

5 Aansluiting

De equalizer kan naar wens geplaatst worden tus-

sen bijvoorbeeld een voor- en eindversterker, tussen

een mengpaneel en vermogenversterker of in de

effectweg van een mengpaneel.

De ingangen en uitgangen zijn apart voorzien

voor kanalen 1 en 2. Om de kanalen bij stereoge-

bruik niet door elkaar te mengen, is het aan te raden

steeds kanaal 1 te gebruiken als linker kanaal en

kanaal 2 als rechter kanaal.

Referirse a la página 3 para ver los elementos

operativos y las conexiones descritas a conti-

nuación.

1 Elementos operativos y conexiones

1.1 Panel Frontal

1Controles para amplificación y atenuación de las

respectivas bandas de frecuencia

2Teclas con LEDs para activar los ajustes del

ecualizador

Tecla pulsada: Se realizan los ajustes del

respectivo canal

Tecla no pulsada: El canal respectivo está

“punteado”

3LED de picos

4Selector con LEDs para el control del rango de

ajuste del equalizador (1)

Rango: ±6dB con tecla no pulsada

±12dB con tecla pulsada

5Conexión/desconexión filtros subsónicos (pasa-

bajos) 20Hz/

3dB con LEDs

Tecla pulsada: Filtro conectado

Tecla no pulsada: Filtro desconectado

6Controles para los niveles de entrada

7Interruptor de alimentación POWER

1.2 Panel Trasero

8Alimentación principal para la conexión a 230V~/

50Hz

9Interruptor “GROUND LIFT” para separar la

masa de la señal de la masa de la caja y evitar

realimentaciones.

Posición FLOAT: Masa de la señal y la caja

separada

Posición GROUND: Masa de la señal y la caja

conectadas

10 Entradas RCA balanceadas

11 Salidas RCA sin balancear

12 Salidas jack 6,3mm balanceadas. Para conexión

sin balancear no conectar el terminal “

” (fig. 3)

13 Salidas XLR balanceadas. Para conexión sin

balancear no conectar el pin 3 (fig. 3)

14 Entradas jack 6,3mm balanceadas. Para cone-

xión sin balancear puntear los contactos “GND” y

“

” de la clavija (fig. 3)

15 Entradas XLR balanceadas. Para conexión sin

balancear puntear los pines 1 y 3 de la clavija

(fig.3)

2 Consejos de uso

Este aparato cumple la norma 89/336/CEE relativa

a la compatibilidad electromagnética y a la norma

73/23/CEE sobre aparatos de baja tensión.

Esta unidad utiliza voltaje de la red (230V~). No

abrir jamás el interior del equipo, ya que una mala

manipulación, podría sufrir una descarga eléctrica

mortal.Además, la obertura del equipo anula cual-

quier derecho de garantía.

Antes de la conexión leer detenidamente los siguien-

tes puntos:

•Atención! Con una amplificación excesiva, tanto

en los graves como en los agudos, puede sobre-

cargar y destruir los altavoces.

•El equipo esta diseñado para su uso en interiores.

•Protegerlo de la humedad y del calor (temperatura

permitida de funcionamiento: 0–40°C).

•Desconectar el equipo inmediatamente, si des-

pués de conectarlo se observa:

1. que el cable de conexión o el equipo están dete-

riorados.

2. después de una tormenta o similar parecido el

equipo pueda estar dañado.

3. no funciona correctamente.

El equipo solo puede repararse por personal auto-

rizado.

•El cable de conexión a red solo puede ser cam-

biado por el fabricante.

•Nunca quitar la toma de tensión del zócalo tirando

del cable.

•Si el equipo se usa para usos diferentes de los

que están diseñados, si no se usa correctamente

o se repara por personal no autorizado, se anu-

lará la responsabilidad en caso de avería.

•Para su limpieza usar un trapo seco, sin produc-

tos químicos ni agua.

3 Aplicaciones

El ecualizador MEQ-1152 está principalmente

diseñado para sistemas HiFi. Incluye dos canales

de 15 controles para amplificación y atenuación de

bandas de frecuencia entre 25Hz hasta 16kHz. El

rango de control puede conmutarse, desde ±6dB a

±12dB. Debido a la versatilidad de ajuste facilitada

por el MEQ-1152, este puede usarse para cualquier

corrección y ajuste de ecualización en equipos con

nivel LINE.

4 Montaje

El ecualizador está preparado para su montaje en

un rack de 19”. Para otro tipo de instalación, pueden

desmontarse las alas de sujeción. Para una instala-

ción en rack 19”, ocupa 1U (= 44,5mm).

5 Conexión

El ecualizador puede instalarse como se desee,

entre el preamplificador y el amplificador de poten-

cia, entre la mesa de mezcla y el amplificador o en

una vía de efectos de una mesa de mezcla. Con

señales estéreo, serán necesarios dos ecualizado-

res.

Las entradas y salidas de los dos canales están

completamente separadas. Se recomienda no mez-

clar los dos canales y usar siempre el canal 1 para

el canal izquierdo y el canal 2 para el canal derecho.

5.1 Entradas

La señal de entrada debe ser de nivel LINE. En cada

canal, pueden usarse las conexiones RCA (10),

XLR (15) o Jack 6,3mm (14). Las conexiones XLR y

jack 6,3mm son balanceadas, pero también pueden

5.1 Ingangen

Het ingangssignaal moet een lijnniveau hebben. Als

ingang van elk kanaal kunnen de XLR-jacks (15), de

6,3-mm-jacks (14) of de cinch-jacks (10) gebruikt

worden. De XLR-stekkers en de 6,3-mm-jacks zijn

gebalanceerd, maar kunnen ook ongebalanceerd

aangesloten worden. Verbind hiervoor de pinnen 1

en 3 op de XLR-plug resp. de contacten “GND”

(ground) en de “

” van de 6,3-mm-plug. De aanslui-

ting wordt in figuur 3 getoond.

5.2 Uitgangen

Als uitgang van elk kanaal kunnen de XLR-jacks

(13), de 6,3-mm-jacks (12) of de cinch-jacks (11)

gebruikt worden. De XLR en de 6,3-mm-jacks zijn

gebalanceerd, maar zij kunnen eveneens onafhan-

kelijk van de ingang ongebalanceerd aangesloten

worden. Hiervoor sluit u pin 3 van de XLR-ingang

resp. de “

”-aansluiting van de 6,3-mm-jack niet aan.

De aansluiting is te zien in figuur 3.

5.3 Netaansluiting

Verbind uiteindelijk de equalizer met het elektrici-

teitsnet (230V~/50Hz). Plaats alle regelaars in de

middelste stand alvorens het toestel in te schakelen

en zorg er voor dat de toetsen EQ ON (2) niet inge-

drukt zijn.

6 De equalizer instellen

6.1 Inschakelen/massaschakelaar

1) Plaats alle regelaars in de middelste stand alvo-

rens in te schakelen. Zorg ervoor dat de EQ ON-

schakelaar (2) niet ingedrukt is.

2) Schakel de equalizer met de POWER-schakelaar

(7) in. Afhankelijk van de voorinstellingen lichten

ter controle een aantal LED's op.

3) Mocht er een brom zijn door een aardlus (bijvoor-

beeld een massaverbinding van een behuizing

via de rack met een andere behuizing) plaats dan

de massaschakelaar (9) van de equalizer in de

FLOAT-stand. Hierdoor wordt de signaalmassa

gescheiden van de kastmassa.

4) Stuur een ingangssignaal naar de equalizer.

Wanneer één van de PEAK-LED's (3) oplicht, ver-

minder dan het ingangsniveau van beide kanalen

met de LEVEL-regelaar (6).

6.2 Algemene informatie over de frequentie-

bereiken

Het bereik van het menselijke gehoor reikt van onge-

veer 20Hz tot 20kHz, de bovengrens is voor een

groot gedeelte afhankelijk van de leeftijd. Op een

leeftijd van bijvoorbeeld 65 jaar gaat deze boven-

grens tot onder de 10kHz. Het gehoor is het gevoe-

ligst voor frequenties tussen 1 en 4kHz. Binnen dit

bereik hoort men het best. Hierdoor worden veran-

deringen van de equalizerinstellingen in dit bereik

duidelijker waargenomen dan veranderingen voor de

hoge en de lage frequenties.

Fig. 4 toont de grondtonen en de harmonischen

van sommige muziekinstrumenten en van de men-

selijke stem. Het grondtoonbereik (wit) geeft aan

welke toonhoogte gespeeld kan worden. Het harmo-

nische bereik (grijs) toont de frequenties die verant-

woordelijk zijn voor klankleur van het instrument.

6.3 Instellen van het frequentiebereik

Opgelet! Bij een grote versterking vooral van de

bas- en tweeterbereiken kunnen luidsprekers snel

overbelast en beschadigd worden.

Extra equalizers in het Hifi-systeem, bijvoorbeeld

op de versterker, moeten eerst op nul (middelste

stand) geplaatst worden en mogen niet meer

veranderd worden.

1) Druk de EQ ON-toetsen (2) in. Hierdoor worden

de instellingen geactiveerd. Zolang de regelaars

in de middelste positie staan, verandert de klank

niet.

2) De LOW CUT-toetsen (5) moeten ingedrukt wor-

den. Hierdoor wordt het subsonische filter geac-

tiveerd, tegelijkertijd zijn de basluidsprekers

beschermd tegen frequenties die te laag zijn.

3) De RANGE-toetsen (4) mogen aanvankelijk niet

ingedrukt worden. De groene LED “±6” licht op en

het bereik van de regelaars (1) wordt op ±6dB

geplaatst. Het niveau kan zeer precies. Is het

6dB-bereik niet voldoende, plaats dan eerst de

regelaars (1) opnieuw in de middelste stand en

plaats het regelbereik in de stand ±12dB met de

RANGE-toets (4). Nu licht de rode LED “±12” op.

4) De individuele regelaars voor het niveau van het

frequentiebereik (1) moeten voor ieder kanaal

afzonderlijk als volgt ingesteld worden:

6.3.1 Subwoofer-bereik (25 Hz, 40Hz)

Er is nauwelijks een instrument dat zulke lage fre-

quenties produceert. De regelaars voor dit bereik

dienen om eventuele stoorgeluiden (bijvoorbeeld

plaatruis van draaitafels, subsonische storingen) te

onderdrukken en moeten hiervoor minimaal inge-

steld worden.

6.3.2 Basbereik (63 Hz, 100Hz, 160 Hz, 250Hz)

Veel muziekinstrumenten hebben hun grondtoon in

dit bereik. Wanneer dit bereik teveel versterkt wordt,

dan geeft dit aanleiding tot een vettige, dreunende

klank. Teveel verzwakken geeft een dunne, futloze

klank.

Bij een ongunstige opstelling van de luidsprekers

(bv. in de hoeken van een kamer, te dicht bij de

wand, of boekenplankluidsprekers op de grond)

wordt de bas teveel versterkt. Dit kan met de ver-

schillende regelaars gecorrigeerd worden.

6.3.3 Middentonenbereik (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

In dit bereik is het menselijke gehoor het gevoeligst

en veranderingen in de instellingen van de equalizer

kunnen hier het duidelijkst gehoord worden. Vooral

bij pop en gedeeltelijk ook bij radio-uitzendingen

wordt dit bereik versterkt om een meer agressief

effect te verkrijgen resp. om de verstaanbaarheid

van de stem te verhogen. Bij verzwakking verkrijgt

men een meer natuurlijke weergave.

Anderzijds kan een versterking indien nodig een

solo-instrument of een vocaalklank resp. de stem

meer naar voor brengen.

conectarse sin balancear. En la clavija XLR, puntear

los pines 1 y 3 y en el jack 6,3mm los contactos

“GND” (masa) y “

”. La conexión de los pines, sin

balancear, se describe en la figura 3.

5.2 Salidas

Puede usarse como salida en cada canal, la cone-

xión XLR (13), jack 6,3mm (12) o RCA (11). La

conexión XLR y jack 6,3mm es balanceada, pero

también pueden conectarse sin balancear, indepen-

dientemente del tipo de conexión en la entrada. Para

utilizarlo sin balancear no conectar el pin 3 de la cla-

vija XLR o el contacto “

” del jack 6,3mm. La cone-

xión de los pines se describe en la figura 3.

5.3 Alimentación principal

Finalmente, conectar el equalizador con el cable de

alimentación en una toma 230V~/50Hz.Antes de la

primera conexión, poner todos los controles en la

posición media y desconectar la función EQ ON (2)

(no pulsado).

6 Ajuste del equalizador

6.1 Conexión/Interruptor masa

1) Antes de la conexión poner todos los controles en

la posición media. Desconectar las funciones

EQ ON (2) (no pulsados).

2) Conectar el equalizador con el interruptor

POWER (7). Según los ajustes realizados, algu-

nos de los LEDs de control pueden encenderse.

3) Si hubiera algún tipo de ruido debido a alguna

realimentación (por ejemplo: conexión a masa del

ecualizador mediante el rack con otra caja),

poner el interruptor de masa (9) en la posición

FLOAT. De esta forma, la señal de masa se

separa de la caja.

4) Cuando entra señal en el ecualizador. Si uno de

los LEDs PEAK (3) se enciende, reducir el nivel

de entrada de señal con el control LEVEL (6).

6.2 Información general de los rangos de fre-

cuencia

El rango de percepción del oído humano oscila apro-

ximadamente entre 20Hz y 20kHz, el límite supe-

rior, generalmente, varia con la edad. A los 65 años

este límite suele descender hasta los 10kHz. La

mayor sensibilidad del oído se sitúa aprox. entre 1 y

4kHz. Las modificaciones realizadas con el ecua-

lizador entre estos valores, podrán oirse más clara-

mente que los realizados en las frecuencias más

graves o agudas.

En la figura 4 pueden observarse las frecuencias

fundamentales y los armónicos de varios instrumen-

tos musicales, así como también la voz humana. El

rango fundamental (blanco) indica que tonos pueden

reproducirse. El rango armónico (gris) nos muestra

las frecuencias responsables del sonido caracterís-

tico de cada instrumento.

6.3 Ajuste del nivel de las frecuencias

Precaución! Con un exceso de amplificación en

los niveles de frecuencia, tanto en los graves

como en los agudos, puede sobrecargar y destruir

los altavoces.

Los ecualizadores adicionales del sistema HiFi,

por ejemplo en el amplificador, deben ponerse a

cero (posición media) y no deben modificarse en

ningún momento.

1) Presionar las teclas EQ ON (2). De esta forma se

activan los ajustes realizados en el ecualizador.

Mientras los controles se sitúen en la posición

media, el tono no sufrirá ningún cambio.

2) Las teclas LOW CUT (5) debe estar presionado.

De esta forma el filtro subsónico está activado, y

al mismo tiempo los altavoces de graves están

protegidos de las frecuencias demasiado bajas.

3) Las teclas RANGE (4), para empezar, no debe

estar pulsado. De esta forma el rango de los con-

troles (1) estará en ±6dB, y se encenderá el LED

verde “±6”. Podrá realizarse un ajuste muy pre-

ciso de los niveles. Si con un rango de 6dB no es

suficiente, poner primero los controles (1) en su

posición media, y luego pulsar la tecla RANGE

(4), para pasar el control de niveles a ±12dB. Se

encenderá el LED rojo “±12”.

4) Los ajustes de los niveles de frecuencia en cada

banda, deben realizarse individualmente para

cada canal, de la siguiente forma:

6.3.1 Rango subwoofer (25 Hz, 40Hz)

Es muy poco frecuente encontrar instrumentos que

produzcan este tipo de bajas frecuencias. Los con-

troles en este rango se utilizan generalmente para

suprimir posibles interferencias de ruidos (por ejem-

plo, ruidos de platos, o de conmutación) y deben aju-

starse en la zona negativa.

6.3.2 Rango grave (63 Hz, 100Hz, 160 Hz, 250Hz)

Muchos instrumentos musicales tienen en esta zona

sus frecuencias fundamentales. Si esta zona se

amplifica mucho se obtiene un sonido sólido y con

cuerpo. Si se atenúa mucho, será frágil, sin firmeza.

Si los altavoces se colocan desfavorablemente

(por ejemplo, en las esquinas de la habitación,

demasiado encarado hacia la pared, etc.), el grave

tiende a amplificarse, pudiéndose ecualizar con uno

o varios reglajes.

6.3.3 Rango Medio (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

En esta zona, el oído humano tiene mucha sensibili-

dad y los cambios realizados en el ecualizador pue-

den notarse muy claramente. Especialmente en la

música pop y para ciertas emisiones de radio, este

rango se amplifica para obtener unos efectos más

agresivos y dar más importancia a la voz. Con su

atenuación se obtendrá una reproducción más natu-

ral.Por otra parte, si se aumenta, podrá poner en un

primer plano un instrumento solo, una canción o un

discurso.

6.3.4 Rango Agudo (4kHz, 6,3 kHz, 10kHz)

Como en este rango existen muchos armónicos de

instrumentos, estas frecuencias definen si la repro-

ducción es transparente y clara o difusa y diluida.

Los materiales densos (como cortinas, muebles,

etc.) atenúan mucho estas frecuencias, pudiendo

compensar estas pérdidas, amplificándolas. 11

6.3.4 Hogetonenbereik (4 kHz, 6,3kHz, 10 kHz)

Binnen dit bereik bevinden zich veel harmonischen

van de instrumenten. Hier wordt bepaald of een

weergave transparant en duidelijk of diffuus en dof

klinkt. Aangezien zachte materialen (bv. gordijnen,

kussens, dik tapijt) speciaal deze frequenties ver-

zwakken, kan versterking dit verlies opvangen.

6.3.5 Supertweeter-bereik (16 kHz)

Vele, vooral oudere mensen kunnen dit bereik niet

meer waarnemen. Als ook deze frequenties ver-

zwakt worden door de kamerinrichting dan kan men

door versterking de weergave een klein beetje bril-

janter doen klinken.

Anderzijds kan men door verzwakking storende

interferenties uitfilteren, bijvoorbeeld bij een slechte

cassette-opname of radio-ontvangst.

6.4 Ingangsniveau

Nadat alle niveaus van de verschillende frequentie-

bereiken optimaal zijn ingesteld, dient u de LEVEL-

regelaars (6) zodanig bij te regelen dat het volume

niet verandert bij het overbruggen van de equalizer

met de EQ ON-toetsen (2) (niet ingedrukt). Wanneer

het ingangsniveau te hoog is, bv. wanneer de PEAK-

LED (3) oplicht, dan moet dit teruggebracht worden.

7 Technische gegevens

Frequentiebereik: . . . . . . . . . 10–20 000Hz

Regelbereik: . . . . . . . . . . . . . Instelbaar ±6/±12 dB

Regelfrequenties: . . . . . . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Subsonisch filter (Low Cut): . 20Hz/

3dB

Ingangen: . . . . . . . . . . . . . . . 0,775V/50kΩ

Uitgangen: . . . . . . . . . . . . . . 0,775V/600Ω

Signaal/Ruis-verhouding: . . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Voedingsspanning: . . . . . . . 230V~/50Hz/6VA

Afmetingen zonder voet:

(W x H x D): . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1 HE

Gewicht: . . . . . . . . . . . . . . . . 2,5kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

6.3.5 Rango superagudo (16 kHz)

Mucha gente, especialmente la gente grande no

pueden percibir este rango de frecuencias. Muchas

de estas frecuencias se atenúan con la decoración

de la habitación, amplificándolas, se conseguirá una

reproducción aún más brillante.

Por otra parte, si se atenúa esta zona, puede filt-

rar interferencias, de grabaciones de baja calidad en

cassettes o de baja calidad de recepción en emisio-

nes de radio.

6.4 Nivel de entrada

Después de ajustar todos los niveles, el control

LEVEL (6) debe ajustarse de forma que el volumen

no cambie cuando se conmuta el EQ ON (2). Debe

reducirse el nivel de entrada, si este es demasiado

alto, o sea si los LEDs PEAK (3) se encienden.

7 Características técnicas

Rango de frecuencia: . . . . . . 10

20000Hz

Rango de Control: . . . . . . . . conmutable de

±6/±12dB

Control de frecuencias: . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Filtro subsónico (pasa bajos): 20Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50kΩ

Salidas: . . . . . . . . . . . . . . . . 0,775V/600Ω

Relación Señal/Ruido: . . . . . > 66dB

Nivel de distorsión armónica

(THD): . . . . . . . . . . . . . . . . . < 0,1%

Alimentación: . . . . . . . . . . . . 230V~/50Hz/6VA

Dimensiones (sin pies)

(LxHxP): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1 espacios de rack

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

Según los datos del fabricante.

Reservado cualquier derecho de modificación.

É favor desdobrar a página 3. Pode assim ver

sempre os elementos de comando e as respec-

tivas ligações.

1 Comandos e Ligações

1.1 Painel da Frente

1Controlos para aumentar ou atenuar o nível da

banda de frequência

2Tecla com LED para activar os ajustes do egua-

lizador

Tecla premida:

Todos os ajustes estão efectivos

Tecla desligada:Sem equalizador

3LED de picos

4Selector com LEDs para a escala de controlo dos

controlos do egualizador (1)

Escala de controlo: ±6dB com a tecla desligada

12dB com a tecla ligada

5Filtro subsónico (Corte Baixo) 20Hz/

3dB

Tecla carregada: Filtro Ligado

Tecla desligada: Filtro Desligado

6Controles dos níveis de entrada

7Interruptor geral de potência

1.2 Painel da Rectaguarda

8Cabo de corrente para ligação a 230V~/50Hz

9Comutador para separar a terra do sinal da

caixa.

Posição FLOAT: A terra do sinal e da caixa

estão separadas

Posição GROUND: A terra do sinal e da caixa

estão ligadas em comum.

10 Entrada não balanceada por Jack RCA

11 Saída não balanceada por Jack RCA

12 Saída balanceada por Jack de 1/4”. Para ligação

não balanceada, não ligue o contacto “

” na ficha

(Fig. 3).

13 Saída balanceada por Jack de XLR. Para ligação

não balanceada, não ligue o pino 3 na ficha

(Fig.3).

14 Entrada balanceada por Jack de 1/4”. Com

ligação não balanceada, chante os pinos “GND”

e “

” na ficha (Fig. 3).

15 Entrada balanceada por Jack XLR. Para ligação

não balanceada, chante os pinos 1 e 3 da ficha

(Fig. 3).

2 Recomendações

Este aparelho corresponde ás Directivas para com-

patibilidade electromagnética 89/336/EEC e de bai-

xa voltagem 73/23/EEC.

Esta unidade usa tensão da rede (230V~). Para

evitar um choque mortal, não abra a caixa. Entre-

gue a assistência, apenas a pessoal devidamente

autorizado. Além disso, se a unidade for aberta, a

garantia expira.

Para funcionamento, tenha também em atenção os

seguintes itens:

•Cuidado: Com amplificação excessiva, principal-

mente dos baixos e dos agudos, os altifalantes

podem ficar rapidamente sobrecarregados e ser

destruídos.

•A unidade está preparada para funcionamento

somente em interiores.

•Proteja-a contra a humidade e o calor (a tempera-

tura admissível para funcionamento é de 0–40 °C).

•Não ponha a unidade em funcionamento e retire

imediatamente a ficha da tomada se:

1. Verificar alguma avaria na unidade ou no cabo

de alimentação de corrente.

2. Ocorrer alguma avaria depois de uma queda ou

acidente similar.

3. Verificar mau funcionamento.

Em qualquer dos casos a unidade só deve ser

reparada por pessoal habilitado

•Um cabo avariado só deve ser reparado pelo fabri-

cante ou pessoal devidamente qualificado.

•Nunca desligue a ficha da tomada, puxando pelo

cabo de energia

•Se a unidade for usada para fins diferentes daque-

les a que se destina, se for manuseada incorrecta-

mente ou reparada por pessoal não qualificado,

não assumiremos qualquer responsabilidade pelos

possíveis danos ou avarias.

•Para limpeza use apenas um pano seco para

remover o pó e nunca água ou produtos químicos

3 Aplicações

O egualizador MEQ-1152 destina-se principalmente

a ser ligado a um sistema HI-FI de uma sala acús-

tica. Para isso, estão previstos dois canais, com 15

controlos para aumentar ou atenuar os níveis da

banda de frequência na escala de 25Hz a

16000Hz. A escala pode ser comutada deste ±6dB

a ±12dB. Devido ás possibilidades de ajuste, o

MEQ-1152, pode também ser usado para qualquer

correcção e ajuste de unidades com nível de linha.

4 Montagem

O egualizador está preparado para montagem numa

rack de 19”, mas também pode ser usado numa

mesa ou outro lugar. Para outras colocações os

suportes podem ser retirados. Para a instalação em

rack é necessário a altura de um espaço de rack

(=44,5mm).

5 Ligações

O egualizador pode ser colocado entre o pré-amplifi-

cador e o amplificador de potência, entre o mistu-

rador e o amplificador de potência, ou numa linha de

efeitos de um misturador.

As entradas e saídas são separadas para o canal

1 e 2. De forma a não misturar os canais com ope-

rações em estéreo, é conveniente usar sempre o

canal 1, para o canal esquerdo e o canal 2 para o

canal direito.

5.1 Entradas

O sinal de entrada tem de ter nível de linha. Como

entrada para cada canal, podem usar-se Jacks XLR

(15) e Jacks de 1/4” (14), ou Jacks RCA (10). Os

Jacks XLR e 1/4” são balanceados, mas podem

Slå venligst side 3 ud. De kan nu hele tiden se de

beskrevne betjeningsfunktioner og tilslutninger.

1 Oversigt over betjeningselementer

og tilslutninger

1.1 Forside

1Kontrol til fremhævelse eller dæmpning af de

pægældende frekvensbåndniveauer.

2Omskifter med lysdiodeindikator til aktivering af

equalizerindstillingerne.

Knap nedtrykket: Indstillingerne for den

pågældende kanal er

virksomme.

Knap ikke nedtrykket: Den pågældende kanal er

inaktiv.

3Overstyringsindikator.

4Omskifter med lysdiodeindikator for equalizer-

kontrollens reguleringsområde (1).

Reguleringsområde: ±6dB ved ikke nedtrykket

knap.

±12dB ved nedtrykket

knap.

5Basafskærings-filter ind/ud (Low cut) 20Hz/

3dB med lysdiodeindikator.

Knap nedtrykket: Filter aktiveret.

Knap ikke nedtrykket: Filter frakoblet.

6Indgangsniveauregulering.

7Tænd/sluk knap.

1.2 Bagsiden

8Netledning for 230V~/50Hz tilslutning.

9Omskifter til hævet stel til adskillelse af “signal-

stel” fra “kabinetstel”, for at undgå brumsløjfer.

FLOAT stilling: Signal- og kabinetstel er

adskilt.

GROUND stilling: Signal- og kabinetstel er

fælles.

10 Ubalancerede indgange via phonobøsninger.

11 Ubalancerede udgange via phonobøsninger.

12 Balancerede udgange via 6,3mm jackbøsninger;

ved ubalanceret tilslutning skal “

” kontakten (bil-

lede 3) ikke forbindes.

13 Balancerede udgange via XLR-bøsninger; ved

ubalanceret tilslutning anvendes ben 3 ikke (bil-

lede 3).

14 Balancerede indgange via 6,3mm jackbøsnin-

ger; ved ubalanceret tilslutning skal “GND” og “

”

forbindes (billede 3).

15 Balancerede indgange via XLR-bøsninger; ved

ubalanceret tilslutning skal ben 1 og ben 3 for-

bindes (billede 3).

2 Gode råd om sikker brug

Dette udstyr overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Denne enhed benytter livsfarlig netspænding

(230V~). For at undgå fare for elektrisk stød må

man ikke åbne kabinettet. Overlad servicering til

autoriseret personel. Desuden bortfalder enhver

reklamationsret, hvis enheden har været åbnet.

Før ibrugtagning skal følgende punkter ubetinget

iagttages.

•Forsigtig! Ved overdreven fremhævelse af bas-

og diskantområdet kan højttalerne hurtigt blive

overbelastede eller beskadigede.

•Apparatet er kun egnet til indendørs brug.

•Beskyt enheden mod fugt og varme (tilladt tempe-

raturområde under drift 0–40°C).

•Anvend ikke apparatet og træk straks netstikket ud

af kontakten hvis:

1. Der er synlige skader på apparatet eller netkablet.

2. En skade er opstået efter apparatet er tabt eller

tilsvarende hændelse.

3. Der er fejlfunktioner.

Apparatet skal under alle omstændigheder repare-

res af autoriseret personel.

•En beskadiget netledning bør kun repareres hos

MONACOR DANMARK A/S eller et autoriseret

værksted.

•Tag aldrig netstikket ud af kontakten ved at trække

i ledningen.

•Hvis apparatet anvendes til andre formål, end det

er beregnet til, hvis det betjenes forkert eller ikke

repareres af autoriseret personel, garanteres ikke

for mulige skader.

•Anvend kun en tør støveklud til rengøring af kabi-

nettet, under ingen omstændigheder kemikalier

eller vand.

3 Anvendelsesmuligheder

MEQ-1152 equalizeren er hovedsageligt udviklet til

at tilpasse et musikanlæg til lytterummets akustik. Til

dette brug er equalizeren forsynet med 15 kontroller

til fremhævelse og dæmpning af frekvensbåndni-

veauer i området fra 25Hz til 16kHz. Disse kontrol-

lers reguleringsområde kan omstilles fra ±6dB til

±12dB. På grund af de mangfoldige indstillingsmu-

ligheder kan MEQ-1152 også anvendes til korrektion

af frekvensgangen og -tilpasningen på apparater

med linieniveau.

4 Placeringsmuligheder

Equalizeren er beregnet til placering i et 19” rack.

Hvis en anden placering ønskes, f.eks. som bord-

model, kan sidebeslagene skrues af. Ved installation

i rack kræves en højde på 1 unit (= 44,5mm).

5 Tilslutning af equalizer

Equalizeren kan efter ønske indkobles mellem for-

forstærker og effektforstærker, mellem mixerpult og

effektforstærker eller i en mixerpults effektkanal.

Ind- og udgangene er adskilte for kanal 1 og 2.

For at undgå blanding af kanalerne ved stereogengi-

velse anbefales det altid at benytte kanal 1 til den

venstre kanal og kanal 2 til den højre kanal.

5.1 Indgange

Indgangssignalet skal have linieniveau. For hver

kanal kan man som indgang anvende XLR-bøsnin-

gerne (15), jackbøsningerne (14) eller phonobøsnin-

gerne (10). XLR- og jackbøsningerne er balance-

também ser ligados não balanceados. Para isso

ligue os pinos 1 e 3 da ficha XLR e os contactos

“GND” (terra) e o sinal “

” na ficha de 1/4”. As

ligações dos pinos, são apresentadas na figura 3.

5.2 Saídas

Para as saídas podem usar-se Jacks XLR (13) e

Jacks 1/4” (12) ou Jacks RCA (11). Os XLR e 1/4”, são

balanceados, mas podem também ser ligados não

balanceados, independentes da entrada. Para isso

não ligue o pino 3 na ficha XLR, o contacto para sinal

“

” no Jack 1/4”. As ligações dos pinos, são apresen-

tadas na figura 3.

5.3 Ligação á corrente

Finalmente, ligue o egualizador a uma tomada de

230V~/50Hz. Antes disso coloque todos os contro-

los na posição média, e liberte as teclas EQ ON (2).

6 Ajuste do Egualizador

6.1 Ligação

1) Antes de ligar, coloque todos os controlos na

posição média e liberte as teclas EQ ON (2).

2) Ligue o egualizador com o interruptor POWER

(7).

3) Se houver ruído, por exemplo: por uma ligação

de terra de caixa para outra caixa, através do

rack, coloque o interruptor de terra (9), na

posição FLOAT. Com isto a terra do sinal fica

separada da terra da caixa.

4) Passe para o igualizador um sinal de entrada. Se

o LED PEAK (3) acender, reduza o nível de ent-

rada em ambos os canais com o controlo LEVEL

(6).

6.2 Informação geral das escalas de frequência

A gama do ouvido humano, abrange aproximada-

mente dos 20Hz aos 20000Hz. O limite máximo

depende da ídade. Na idade dos 65 anos, este limite

cai abaixo dos 10000Hz. A maior sensibilidade do

ouvido é aproximadamente entre os 1000 e 4000Hz.

Nesta escala há a melhor audição. Portanto, as

mudanças de ajuste do egualizador, podem ser per-

cebidas mais facilmente nesta escala do que as

alterações nas frequências altas ou baixas.

A Fig. 4, mostra as fundamentais e harmónicas de

alguns instrumentos musicais, assim como da voz

humana. A escala fundamental (branca), indica qual

o tom a ser tocado. A escala harmónica (cinzenta),

mostra as frequências responsáveis pelas caracterí-

sticas sonoras dos instrumentos.

6.3 Ajuste no nível de escala de frequência

Atenção: O aumento excessivo dos níveis da

banda de frequências, principalmente dos baixos

e no tweeter provoca sobrecarga nos altifalantes e

podem destruí-los.

Os egualizadores adicionais nos sistemas de Hi-FI,

devem ser colocados na posição média, e nunca

mais serem mudados.

1) Carregue na tecla EQ ON (2). Os ajustes ficam

activados. Enquanto os controlos estão ainda na

posição média, o tom não muda.

2) A tecla LOW CUT (5) deve ser carregada. Isto

activa o filtro subsónico e ao mesmo tempo os

altifalantes de graves estão protegidos contra as

frequências demasiado baixas.

3) Inicialmente as teclas RANGE (4), não devem ser

premidas, ao principio. O LED verde “±6”, acende

e com isto a escala de controlo (1), está nos

±6dB. É possível um ajuste de nível fino. Se a

escala de controlo dos 6dB, não é suficiente,

coloque primeiro, os controlos (1) novamente na

posição média e então ligue a escala de controlo

para ±12dB com as teclas RANGE (4). Agora

acende-se o LED vermelho “±12”

4) Os controlos individuais para o nível de escala de

frequência (1), devem ser ajustados separada-

mente para cada canal, como se segue.

6.3.1 Escala subwoofer (25 Hz, 40Hz)

Há alguns instrumentos que produzem estas fre-

quências tão baixas. Os controlos para esta escala,

servem para suprimir possíveis ruídos de interferên-

cias, como ruídos de gira-discos, ruído subsónico,

etc, e devem para isso ser deslocados para a escala

de ajuste negativo (baixo).

6.3.2 Escala de baixos (63 Hz, 100Hz, 160 Hz,

250Hz)

Muitos instrumentos musicais tem as fundamentais

nesta escala. Se esta escala for muito aumentada,

há um som espesso, turvo. Se for muito atenuada,

resulta num som fraco, ténue sem relevo.

Se os altifalantes forem mal colocados, num

canto da sala, muito próximo da parede, etc., o

grave é demasiado aumentado e pode ser igua-

lizado com um ou mais controlos.

6.3.3 Escala Média (400 Hz, 630Hz, 1000 Hz,

1600Hz, 2500 Hz)

Nesta escala o ouvido humano é mais sensível e

alterações no ajuste do egualizador podem ser per-

cebidas mais claramente. Especialmente na escala

pop e nas emissões de rádio, esta escala é aumen-

tada para obter um efeito mais agressivo, para

aumentar a percepção da voz. Com atenuação,

pode obter-se uma reprodução mais natural, nova-

mente.

Por outro lado, pode fazer realçar um instrumento

ou a voz, se necessário.

6.3.4 Escala Tweeter (4kHz, 6,3kHz, 10kHz)

Como nesta escala há muitas harmónicas de instru-

mentos, definesse aqui se a reprodução é clara ou

difusa e baça. Como os materiais macios, como cor-

tinas, carpetes espessas, estofos atenuam especial-

mente estas frequências, aumentando-as pode

atenuar-se essa perda

6.3.5 Escala Super Tweeter (16kHz)

Muita gente, especialmente pessoas de idade, já

não são mais capazes de ouvir esta escala. Como

também estas frequências, são atenuadas pelos

móveis e decorações, aumenta-las torna a repro-

dução um pouco mais brilhante.

Por outro lado, a atenuação pode filtrar ruídos de

interferências exteriores, como cassetes com má

gravação ou emissões de rádio de fraca qualidade.

rede, men kan også tilsluttes ubalanceret. I så fald

skal ben 1 og 3 på XLR-stikket forbindes, henholds-

vis kontakten til “GND” (stel) og signal “

” forbindes

på jackstikket. Forbindelserne ses på billede 3.

5.2 Udgange

Som udgang kan for hver kanal enten anvendes

XLR-bøsningerne (13), jackbøsningerne (12) eller

phonobøsningerne (11). XLR- og jackbøsningerne er

balancerede, men kan uafhængigt af indgangene

tilsluttes ubalanceret. I så fald skal ben 3 på XLR-

stikket henholdsvis kontakten til signal “

” ikke for-

bindes. Forbindelserne ses på billede 3.

5.3 Net-og steltilslutning

Til sidst tilsluttes equalizeren en stikkontakt (230V~/

50Hz). Inden første ibrugtagning skal alle kontroller

stilles i midterstilling, og knapperne EQ ON (2) må

ikke være nedtrykket.

6 Indstilling af equalizeren

6.1 Indkobling/omskifter til hævet stel

1) Inden første ibrugtagning stilles alle kontroller i

midterstilling og knapperne EQ ON (2) må ikke

være nedtrykket.

2) Equalizeren tændes med POWER knappen (7).

Afhængigt af forudindstillingerne lyser nogle af

lysdioderne som driftindikatorer.

3) Hvis der opstår brum, f.eks. på grund af en

brumsløjfe (stelforbindelse fra kabinettet via

racket til et andet kabinet), skal kontakten (9) stil-

les i FLOAT stilling. Derved adskilles “signalstel”

fra “kabinetstel”.

4) Forbind et indgangssignal til equalizeren. Når en

af lysdioderne PEAK (3) lyser op, skal indgangs-

niveauet for den pågældende kanal formindskes

med kontrollen LEVEL (6).

6.2 Generel oplysning om frekvensområdet

Det menneskelige høreområde rækker fra ca. 20Hz

til ca. 20kHz, dog afhænger den øvre grænse stærkt

af alderen. For personer over 65 år er denne grænse

under 10kHz. Ørets største følsomhed ligger i områ-

det fra 1 til 4kHz. Man hører derfor bedst i dette

område. Derfor er forandringer i equalizerindstillin-

gen mere hørbare i dette område end ved dybe eller

høje frekvenser.

Billede 4 viser grund- og overtoner for musik-

instrumenter såvel som for den menneskelige

stemme. Grundtoneområdet (hvidt) viser, hvilken

tonehøjde, der kan spilles. Overtoneområdet (gråt)

viser de frekvenser, der er karakteristiske for de

enkelte instrumenters klang.

6.3 Indstilling af frekvensområdeniveauet

Forsigtig! Ved overdrevet fremhævelse af bas- og

diskantområdet kan højttalerne hurtigt blive over-

belastet eller beskadiget.

Ekstra tonekontroller i et musikanlæg, f.eks. i en

forstærker skal først stilles i nulstilling (midterstil-

ling) og bør herefter ikke røres.

1) Tryk på EQ ON knapperne (2). Herved aktiveres

indstillingerne. Så længe alle kontroller stadig er i

midterstilling, ændres klangen ikke.

2) Knapperne LOW CUT (5) skal være nedtrykket.

Så er basafskæringen aktiveret, og bashøjttale-

ren er samtidig beskyttet mod for dybe frekven-

ser.

3) I begyndelsen skal knapperne RANGE (4) ikke

være nedtrykket. Den grønne lysdiode “±6” lyser,

så er reguleringsområdet for kontrollen (1) på

±6dB. Niveauet kan indstilles meget nøjagtigt.

Hvis ±6dB området ikke er tilstrækkeligt, stilles

kontrollen (1) først i midterstilling, og herefter ind-

kobles ±12dB området med knappen RANGE

(4). Den røde lysdiode “±12” lyser nu.

4) De enkelte kontroller for frekvensbåndniveauer

(1) skal indstilles separat for hver kanal således:

6.3.1 Subwoofer-området (25 Hz, 40Hz)

Der er næppe instrumenter, der frembringer så dybe

frekvenser. Kontrollerne til dette område er beregnet

til undertrykkelse af eventuelle forstyrrelser (f.eks.

rummel fra pladespillere, subsonisk støj) og skal der-

for stilles til det lavere (negative) justeringsområde.

6.3.2 Basområdet (63 Hz, 100Hz, 160 Hz, 250Hz)

Mange musikinstrumenter har deres grundtoner i

dette område. Hvis dette område fremhæves for

kraftigt, fås en tyk, mumlende lydgengivelse. Hvis

området dæmpes for kraftigt, bliver lyden tynd og

kraftløs.

Ved ugunstig placering af højttalerne (f.eks. i

rummets hjørner, for tæt på væggen eller reolkasser

på gulvene) kan der ske uønsket basfremhævelse.

Dette kan reguleres med en eller flere af kontrol-

lerne.

6.3.3 Mellemtoneområdet (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

I dette område er det menneskelige øre mest føl-

somt, og forandringer i indstillingen høres derfor

tydeligt. Særligt ved popmusik og til dels ved

radioudsendelser fremhæves dette toneområde for

at opnå en mere hørbar virkning og fremme talefor-

ståeligheden. Ved dæmpning af området kan man

opnå en naturlig gengivelse.

På den anden side kan en fremhævelse bringe et

soloinstrument eller en sang henholdsvis tale mere i

forgrunden, hvis dette ønskes.

6.3.4 Diskantområdet (4 kHz, 6,3 kHz, 10 kHz)

Her ligger mange instrumenters overtoner, og dette

område bestemmer derfor, om gengivelsen skal lyde

gennemsigtig og klar eller diffus og dump. Da bløde

materialer (f.eks. forhæng, polstermøbler, tykke

tæpper) dæmper disse frekvenser, kan en frem-

hævelse med equalizerens kontroller udligne dette

tab.

6.3.5 Øverste diskantområde (16 kHz)

Mange, særligt ældre mennesker, kan slet ikke mere

høre dette område. Men da disse frekvenser også

dæmpes af rumindretningen, lyder gengivelsen kla-

rere ved fremhævelse af dette område.

På den anden side kan en dæmpning også fjerne

støj, f.eks. ved dårlige kassetteoptagelser eller ved

dårlig modtagekvalitet fra radioudsendelser.

6.4 Nível de entrada

Depois de ajustados todos os níveis de frequência,

os controlos LEVEL (6), deve ser ajustado de forma

que o volume não se altere quando se desliga o

egualizador, libertando a tecla EQ ON (2). Se o nível

de entrada estiver demasiado elevado o LED PEAK

(3) acende, nesta situação deve ser reduzido.

7 Especificações

Escala de frequências: . . . . 10 a 20000Hz

Escala de controlo: . . . . . . . comutável para

±6dB/±12dB

Frequências controladas: . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Filtro subsónico

(corte baixo): . . . . . . . . . . . . 20Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50kΩ

Saídas: . . . . . . . . . . . . . . . . . 0,775V/600Ω

Relação sinal/ruído: . . . . . . > 66dB

Distorção: . . . . . . . . . . . . . . . < 0,1%

Alimentação: . . . . . . . . . . . . 230V~/50 Hz/6VA

Dimensões (L x Ax P): . . . . 482 x 44,5 x 165mm,

1 Espaços de rack

Peso: . . . . . . . . . . . . . . . . . . 2,5kg

De acordo com o fabricante.

Sujeito a alterações técnicas.

6.4 Indgangsniveau

Efter at alle frekvensområdeniveauer er optimerede,

skal kontrollen LEVEL (6) indstilles således, at lyd-

styrken ikke ændres ved brokobling af equalizeren

ved tryk på knapperne EQ ON (2) (afbrudt). Ved for

højt indgangsniveau, når lysdioderne PEAK (3) lyser,

skal niveauet dog dæmpes.

7 Tekniske data

Frekvensområde: . . . . . . . . . 10Hz–20kHz

Reguleringsområde: . . . . . . Kan omstilles

±6/±12dB

Reguleringsfrekvenser: . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Basafskærings-filter

(Low cut): . . . . . . . . . . . . . . . 20Hz/

3dB

Indgange: . . . . . . . . . . . . . . . 0,775V/50kΩ

Udgange: . . . . . . . . . . . . . . . 0,775V/600Ω

Signal/støjforhold: . . . . . . . . > 66dB

Klirfaktor: . . . . . . . . . . . . . . . < 0,1%

Strømforsyning: . . . . . . . . . . 230V~/50Hz/6VA

Dimensioner uden sokkel

(B x H x D): . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1 U (højdeenheder)

Vægt: . . . . . . . . . . . . . . . . . . 2,5kg

Vi forbeholder os ret til, uden forudgående varsel, at

foretage ændringer i ovennævnte data.

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

1 Funktion och anslutningar

1.1 Frontpanel

1Skjutreglar för förstärkning/dämpning av resp.

frekvensband.

2Omkopplare för respektive EQ sektion med lys-

diodindikering.

Knappen intryckt: EQ:n aktiv.

Knappen uttryckt: EQ:n inaktiv.

3Toppvärdesindikering med lysdiod.

4Omkopplare för EQ delens branthet 6/12dB reg-

lerområde.

Knappen intryckt: ±6dB.

Knappen uttryckt: ±12dB.

5Lågpassfilter för att undertrycka oönskade fre-

kvenser (infraljud). Branthet

3 dB vid 20Hz med

lysdiodindikering.

Knappen intryckt: Filter aktivt.

Knappen uttryckt: Filter inaktivt.

6Kontroller för ingångsnivån.

7Strömbrytare.

1.2 Bakpanelen

8Elsladd för anslutning till 230 V~/50Hz.

9Omkopplare för flytande jord. Används för att

undvika jordbrum.

Läge FLOAT: Jordskärmen separerad

från chassiejord.

Läge GROUND: Jordskärmen kopplad till

chassiejord.

10 Balanserade ingångar med RCA anslutningar.

11 Obalanserade utgångar med RCA anslutningar.

12 Balanserade utgångar med telejack. Vid anslut-

ning till obalanserad signal anslut inte “

” i tele-

jack (fig.3).

13 Balanserade utgångar med XLR (canon) kontak-

ter. Vid anslutning till obalanserade signaler

anslut inte ben tre i XLR kontakt (fig. 3).

14 Balanserade ingångar med telejack. Vid anslut-

ning till obalanserade signaler, bryggkoppla

“GND” och “

” i telejack.

15 Balanserade ingångar med XLR kontakter. Vid

anslutning till obalanserade signaler, brygg-

koppla ben 1 och 3 i XLR (fig 3).

2 Säkerhetsföreskrifter

Denna enhet uppfyller EG-direktiv 89/336/EEC av-

seende elektromagnetiska störfält samt EG-direktiv

73/23/EEC avseende lågspänningsapplikationer.

Denna enhet använder hög spänning internt

(230V~). Öppna därför aldrig chassiet på egen

hand utan lämna all service till auktoriserad verk-

stad.Alla garantier för enheten upphör att gälla om

egna eller icke auktoriserade ingrepp görs i en-

heten.

Ge även akt på följande.

•Varning! Vid extrem förstärkning, främst i bas

området kan högtalarna lätt överbelastas och

köras sönder.

•Enheten är endast avsedd för inomhusbruk.

•Enheten skall skyddas mot hög värme och hög

luftfuktighet. Arbetstemperatur 0–40 °C.

•Dra omedelbart ur kontakten ur urtaget om någon

av följande syns.

1. Elsladden är skadad.

2. Enheten har tappats och fått synliga skador.

3. Om andra felfunktioner finns.

I dessa fall skall enheten lämnas till verkstad för

åtgärd.

•En skadad elsladd måste bytas på verkstad.

•Dra aldrig ur sladden genom att dra i elsladden

utan genom att ta tag i kontaktkroppen.

•Om enheten används på annat sätt än som avses

upphör samtliga garantier att gälla.

•Rengör endast med en ren torr trasa.

•Använd aldrig vätskor i någon form då dessa kan

rinna in och orsaka kortslutning.

3 Användning

EQ MEQ-1152 är främst avsedd att användas för att

korrigera ljudkurvan i lyssningsrummet. För detta

ändamål finns 2 kanaler med 15 kontroller vardera.

Banden sträcker sig från 25Hz till 16 000Hz. Graden

av förstärkning kan ändras från 6 till 12dB. EQ:n kan

även användas för att justera exvis ljudkurvan på

kassettdeck om den kopplas mellan in och utgång

på tex tape 2 på förstärkare.

4 Montering

EQ:n levereras för montering i 19” rack men kan

monteras som bordsmodell eller efter egna öns-

kemål. För rackmontage krävs 1rackhöjd (44,5mm).

5 Anslutning

EQ:n kan kopplas in efter egna behov. Antingen mel-

lan för och effektsteg eller mellan mixer och slutsteg.

In och utgångarna är separata för vänster och

höger kanal. För att undvika förväxlingar rekommen-

deras att kanal 1 alltid används som vänster kanal.

5.1 Ingångar

Ingångsignalen skall vara av linjetyp. Dvs. högst

775mV. Anslutning finns för XLR (15), telejack (14)

eller RCA kontakter (10).

XLR och telejackanslutningarna är balanserade

men kan anslutas till obalanserade signaler. För

detta, koppla ihop ben 1 och 3 på XLR kontakten och

jord med “

” på telejack. Benkonfigurationen visas i

fig.3.

5.2 Utgångar

Anslutning för utsignal finns för XLR (13), telejack

(12) och RCA kontakt (11). XLR och telejack är bal-

anserade men kan anslutas till obalanserade signa-

ler. För detta, anslut INTE ben 3 på XLR resp. signal

“

” på telejack. Benkonfigurationen visas i fig. 3.

Avaa sivu 3, josta näet lukiessasi eri osien ja

liitäntöjen sijainnit.

1 Osat ja liitännät

1.1 Etupaneeli

1Säätimet eri taajuuksien korostamiseen ja vai-

mentamiseen

2Taajuuskorjaimen käyttökytkin (EQ ON) ja merk-

kivalo (kummallekin kanavalle omansa, kuten

seuraavissakin)

Kytkin painettuna: taajuuskorjaimen säädöt

ovat voimassa

Kytkin vapaana: taajuuskorjain ohitetaan

3Yliohjauksen (Peak) merkkivalo

4Taajuuskorjaimen säätövaran (Range) valintakyt-

kin ja merkkivalo

Säätövara: ±6dB kytkin vapaana

±12dB kytkin painettuna

5Jyrinäsuotimen (Low Cut) käyttökytkin ja merkki-

valo, 20Hz/

3dB

Kytkin painettuna: suodin päällä

Kytkin vapaana: suodin pois päältä

6Tulosignaalin tason (Level) säädin

7Laitteen virtakytkin (Power)

1.2 Takapaneeli

8Verkkojohto 230V~/50Hz

9Maadoituksen katkaisukytkin, jolla erotetaan

äänilähteen (tuloliitännän) maadoitus laitteen

kotelon maadoituksesta. Tällä voidaan estää

maadoitussilmukat.

Asento FLOAT: Äänilähteen maadoitus on

erotettu kotelon maadoi-

tuksesta

Asento GROUND: Äänilähteen maadoitus on

yhdistetty kotelon maadoi-

tukseen

10 Balansoimaton tuloliitäntä, RCA-jakki (kummalle-

kin kanavalle omansa, kuten seuraavissa)

11 Balansoimaton lähtöliitäntä, RCA-jakki

12 Balansoitu lähtöliitäntä, 1/4” jakki. Balansoima-

tonta kytkentää varten älä kytke plugin osaa “

”

(kuva 3).

13 Balansoitu lähtöliitäntä, XLR-jakki. Balansoima-

tonta kytkentää varten älä kytke plugin piikkiä 3

(kuva 3).

14 Balansoitu tuloliitäntä, 1/4” jakki. Balansoimatonta

kytkentää varten kytke plugin osat “GND” ja “

”

siltaan (kuva 3).

15 Balansoitu tuloliitäntä, XLR-jakki. Balansoima-

tonta kytkentää varten kytke plugin piikit 1 ja 3 sil-

taan (kuva 3).

2 Turvallisuusohjeet

Tämä laite vastaa EU:n direktiivejä 89/336/EEC

elektromagneettisesta yhteensopivuudesta ja 73/23/

EEC matalajännitteisistä laitteista.

Tämä laite käyttää hengenvaarallista käyttöjänni-

tettä (230 V~). Sähköiskun välttämiseksi älä avaa

laitetta. Vain hyväksytty huolto saa huoltaa lait-

teen. Takuu raukeaa, jos laite on avattu.

Huomioi käytössä myös seuraavat asiat:

•Varoitus! Liian suuri korostaminen erityisesti

matalilla ja korkeilla taajuuksilla saattaa ylikuormit-

taa ja rikkoa kaiuttimet.

•Laite on tarkoitettu käytettäväksi vain sisätiloissa.

•Suojaa laite kuumuudelta ja kosteudelta (sallittu

käyttölämpötila-alue 0–40°C).

•Älä kytke virtaa päälle ja irrota laite välittömästi

sähköverkosta jos:

1. laitteessa tai verkkojohdossa on näkyvä vika

2. laite on saattanut vaurioitua pudotuksessa tai

vastaavassa tilanteessa

3. laite toimii väärin.

Kaikissa näissä tapauksissa laitteen saa korjata

vain hyväksytty huolto.

•Vahingoittuneen verkkojohdon saa korjata vain

hyväksytty huolto.

•Älä koskaan irrota verkkoliitintä johdosta vetä-

mällä. Vedä aina itse liittimestä.

FIN

•Jos laitetta on käytetty muuhun kuin alunperin tar-

koitettuun käyttöön, jos sitä on käytetty ohjeiden

vastaisesti, tai jos sitä on huoltanut muu kuin

hyväksytty huolto, valmistaja tai myyjä eivät

vastaa mahdollisesta vahingosta.

•Puhdista laite pyyhkimällä puhtaalla, kuivalla kan-

gaspalalla. Älä käytä kemikaaleja tai vettä.

3 Käyttö

Taajuuskorjain MEQ-1152 on tarkoitettu hifilaittei-

ston sovittamiseen kuuntelutilan akustiikkaan. Lait-

teessa voi kahdella kanavalla korostaa tai vaimen-

taa 15 eri taajuusaluetta (välillä 25Hz–16kHz).

Säätövaraksi voi valita joko ±6dB tai ±12dB. Moni-

puolisten säätömahdollisuuksiensa ansiosta MEQ-

1152:a voi käyttää muihinkin taajuuskorjausta vaati-

viin tehtäviin linjatasoisten laitteiden kanssa.

4 Asennus

Laite on suunniteltu asennettavaksi 19” räkkiin,

mutta laitetta voi käyttää myös pöydällä tai muussa

halutussa asennuksessa. Räkkiasennusta varten

vaaditaan 1 räkkiunitin tila (= 44,5mm).

5 Kytkentä

Laitteen voi kytkeä tarpeen mukaan: esimerkiksi etu-

vahvistimen ja päätevahvistimen väliin, mikserin ja

päätevahvistimen väliin, tai mikserin efektiliitäntään.

Kanaville 1 ja 2 on omat tulo- ja lähtöliitäntänsä.

Jotta kanavien kanssa ei tulisi sekaannusta stereo-

käytössä, suosittelemme että kanavaa 1 käytetään

aina vasempana (L) ja kanavaa 2 oikeana (R).

5.1 Tuloliitännät

Tulosignaalin tulee olla linjatasoinen. Kummallakin

kanavalla tuloliitäntä voi tulla XLR-jakin (15), 1/4”

jakin (14) tai RCA-jakin (10) kautta. XLR-liitännät ja

1/4” liitännät ovat balansoituja, mutta ne voidaan

myös kytkeä balansoimattomina. Tällöin XLR-plugi-

sta kytketään piikit 1 ja 3 siltaan, ja vastaavasti 1/4”

plugista osat “GND” ja “

” siltaan. Kytkennät näkyvät

kuvassa 3.

5.3 Inkoppling av ström

Anslut till sist elsladde till 230V~/50Hz. Innan första

uppstart, ställ alla reglar i mittposition och tryck ut

knappen EQ ON (2).

6 Justering av EQ

6.1 Påslag/omkoppling för flytande jord

1) Innan första påslag av enheten, ställ alla reglar i

mittläge och tryck ut knappen EQ ON (2).

2) Starta EQ:n med strömbrytaren (7). Beroende på

inställning av EQ:n tänds några av lysdioderna på

fronten.

3) Om jordbrum hörs från enheten kan jordplanet skil-

jas från det elektriska. Sätt knappen GROUND

LIFT (9) i FLOAT position för att separera signal-

jord från chassiejord.

4) Led en signal till EQ:n. Om lysdioden för PEAK

(3) tänds, dra ned ingångskänsligheten (6) på

båda kanalerna tills lampan slocknar.

6.2 Allmän information om frekvensomfånget

Det mänskliga örat hör från ca: 20 till 20000Hz. Den

övre gränsen beror på åldern hos lyssnaren. Vid 65

går gränsen vid ca: 10000Hz och den största käns-

ligheten är i området 1000 till 4000Hz. I detta

område är hörseln som känsligast och justeringar

som görs hörs tydligast i detta område.

Fig. 4 visar grund och övertoner hos några av de

vanligaste instrumenten. Den vita delen visar grun-

domfånget. Den grå delen visar övertoner som ger

instrumenten dess karaktär.

6.3 Justering av frekvensbanden

OBS! Vid kraftig förstärkning av främst bas och

diskantområdena. Finns allvarlig risk för överbe-

lastning av högtalaren varvid högtalarelementen

riskerar att bli sönderkörda.

Innan reglarna används, kontrollera att för-

stärkare/mixer har tonkontrollerna i neutralt läge.

1) Tryck in knappen EQ ON (2). EQ:n är nu aktiv

men så länge reglarna står i mittläge är kurvan

oförändrad.

2) Tryck på knappen LOW CUT (5). Detta aktiverar

lågpassfiltret och skyddar högtalarna från lågfrek-

venta signaler som kan skada elementen.

3) Knappen RANGE (4) för reglering av förstärkning

bör vara uttryckt i början. Detta ger eb max förstär-

kning på ±6dB. Funktion visas med en grön lys-

diod “±6”. Om det inte är tillräckligt med 6dB för-

stärkning, nollställ reglarna och tryck in knappen

RANGE (4). Reglera därefter åter förstärkningen

med reglarna. OBS! att reglerområdet nu är

±12dB. Funktionen visas med en röd lysdiod “±12”.

4) Reglarna för de olika kanalerna kan justeras

enligt följande.

6.3.1 Lågbasområdet (25 Hz, 40Hz)

Då det sällan finns några instrument som använder

dettaområdekandessakontrolleriställetanvändasför

att undertrycka toner som kan skada högtalarna. För

detta, drag ned reglarna till

position efter önskemål.

6.3.2 Basområdet (63 Hz, 100Hz, 160 Hz, 250Hz)

Många instrument har sitt huvudområde här och en

alltför kraftig förstärkning ger en luddig och fet bas.

Om signalen dämpas för mycket blir tonen istället

torr och tunn.

Om högtalarna står i ett hörn eller direkt på golvet

kan reglarna användas för att dämpa rumsresonan-

ser i detta område.

6.3.3 Mellanregistret (400 Hz, 630Hz, 1 kHz,

1,6kHz, 2,5 kHz)

I detta område är det mänskliga örat känsligast och

förändringar av kurvan här uppfattas tydligast. I

modern musik och musik återgiven i radio förstärks

ofta detta register för att ge en mer agressiv klang.

Genom att dämpa detta område med en eller flera

reglar kan en mer naturlig återgivning erhållas.

Om en förstärkning görs kan å andra sidan en

tydligare röstgestaltning bli resultatet.

6.3.4 Diskantregistret (4 kHz, 6,3kHz, 10 kHz)

Då detta register innehåller många övertonsharmo-

nier är det i detta som den största påverkan görs av

gardiner, mattor och dylikt. En förstärkning i detta

område kan återskapa den ursprungliga klangbilden.

6.3.5 Superdiskantregister (16 kHz)

Många personer, då speciellt äldre har svårt att upp-

fatta ljud i dett höga register. Dessutom är detta ett

kritiskt register avseende dämpning från mattor gar-

diner od. En förstärkning av detta register kan åter-

skapa den ursprungliga briljansen.

Å andra sidan kan en dämpning av detta register

hjälpa upp en dålig kassettinspelning genom att

dämpa bort rasp och skrap samt dålig radiomotta-

gning.

6.4 Ingångsnivå

När samtliga reglar har ställts in efter egna önskemål

bör kontrollen LEVEL (6) justeras så att nivån mellan

aktiv och bypass på EQ:n inte ändras i nivå. Om lys-

dioden ändå tänds (3) skall volymen sänkas för att

undvika överstyrning.

7 Specifikationer

Frekvensomfång: . . . . . . . . . 10

20000Hz

Kontrollområde: . . . . . . . . . . ±6/±12dB

Kontrollfrekvenser: . . . . . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Lågpassfilter: . . . . . . . . . . . . 20Hz/

3dB

Ingångar: . . . . . . . . . . . . . . . 775mV/50kΩ

Utgångar: . . . . . . . . . . . . . . . 775mV/600Ω

Störavstånd: . . . . . . . . . . . . . > 66dB

Distortion: . . . . . . . . . . . . . . . < 0,1%

Strömförsörjning: . . . . . . . . . 230V~/50Hz/6VA

Dimensioner (BxHxD): . . . 482 x 44,5 x 165mm,

1 rackhöjd

Vikt: . . . . . . . . . . . . . . . . . . . 2,5kilo

Enligt tillverkaren.

Reservation för tekniska förändringar.

5.2 Lähtöliitännät

Kummallakin kanavalla lähtöliitäntään voi käyttää

XLR-jakkia (13), 1/4” jakkia (12) tai RCA-jakkia (11).

XLR-liitännät ja 1/4” liitännät ovat balansoituja, mutta

ne voidaan myös kytkeä balansoimattomina tulolii-

tännästä riippumatta. Tällöin XLR-plugin piikkiä 3 ei

kytketä ollenkaan, ja vastaavasti 1/4” plugin osaa “

”

ei kytketä. Kytkennät näkyvät kuvassa 3.

5.3 Verkkojohto

Yhdistä lopuksi verkkojohto sähköverkkoon (230V~/

50Hz). Ennen kuin kytket laitteen päälle, aseta

kaikki taajuussäätimet keskiasentoonsa ja varmista,

että EQ ON-kytkimet (2) eivät ole painettuina (eli että

taajuuskorjain ohitetaan).

6 Taajuuksien säätö

6.1 Laitteen kytkeminen päälle, maadoituksen

katkaisu

1) Ennen laitteen kytkemistä päälle, aseta kaikki

taajuussäätimet keskiasentoon ja varmista, että

EQ ON-kytkimet (2) eivät ole painettuina (eli että

taajuuskorjain ohitetaan).

2) Kytke laite päälle virtakytkimestä (7). Osa merkki-

valoista syttyy säätöjen mukaan.

3) Joskus saattaa kuulua hurinaa, joka aiheutuu

maadoitussilmukasta: laitteen kotelon maadoitus

on räkin kautta yhteydessä toisen laitteen

koteloon. Tällöin aseta maadoituksen katkai-

sukytkin (9) asentoon FLOAT, jolloin äänilähtei-

den (tuloliitäntöjen) maadoitus on erossa kotelon

maadoituksesta.

4) Ohittaa tulosignaalin ekvalisaattorille. Jos jompi-

kumpi PEAK-merkkivalo (3) syttyy, laske kum-

mankin kanavan tulosignaalin tasoa LEVEL-

säätimellä (6).

6.2 Yleistä tietoa taajuusalueista

Ihmiskorva pystyy tavallisesti kuulemaan ääniä

20Hz ja 20kHz välisellä alueella. Kuulon yläraja riip-

puu huomattavasti iästä, esimerkiksi 65-vuotiaalla se

on yleensä laskenut jo 10kHz alapuolelle. Kuuloaisti

on tarkimmillaan 1 ja 4kHz välisellä alueella, ja siksi

tämän alueen säätöjen muutokset kuuluvat selkeäm-

min kuin matalien tai korkeiden taajuuksien muutok-

set.

Kuva 4 näyttää ihmisäänen ja muutaman soitti-

men perusäänien sekä harmonisten yliäänien taa-

juusalueet. Perusäänialueella (valkoinen) on soitti-

mesta saatavat sävelet, yliäänialueen (harmaa)

taajuudet taas muodostavat soittimen äänensävyn.

6.3 Taajuusalueiden tason säätö

Varoitus! Liian suuri korostaminen erityisesti

matalilla ja korkeilla taajuusalueilla saattaa ylikuor-

mittaa ja rikkoa kaiuttimet.

Ennen käyttöä aseta muut hifilaitteiston taajuus-

korjaimet, kuten vahvistimen sävynsäätimet nol-

laan (keskiasentoon) äläkä enää muuta niitä tästä

asennosta.

1) Kytke taajuussäätimet käyttöön EQ ON-kytkimes-

tä (2). Niin kauan kun säätimet ovat keskiasen-

nossa, taajuuskorjain ei muuta äänen sävyä.

2) Kytke jyrinäsuotimet päälle LOW CUT-kytkimistä

(5). Tämä suojaa bassokaiuttimia haitallisen

matalilta taajuuksilta.

3) RANGE-kytkimien (4) tulee aluksi olla vapaina,

niin että vihreä merkkivalo “±6” palaa. Tällöin taa-

juussäätimien (1) säätövara on ±6dB ja säätö on

hienompi. Mikäli 6dB säätövara ei kuitenkaan

riitä, aseta ensin taajuussäätimet keskiasentoon

ja paina RANGE-kytkimet (4) pohjaan. Säätöva-

raksi vaihtuu ±12dB ja punainen merkkivalo “±12”

syttyy.

4) Säädä kutakin taajuutta seuraavien ohjeiden

mukaisesti, kumpikin kanava erikseen.

6.3.1 Subwoofer-alue (25 Hz; 40Hz)

Juuri mikään soitin ei tuota näin matalia taajuuksia.

Tämän alueen säätimien pääasiallinen tehtävä on

vaimentaa mahdollisia häiriöääniä (kuten levysoitti-

men jyrinää ja muuta aliäänimelua), ja tällöin taa-

juuksia säädetään miinuksen puolelle (alaspäin).

6.3.2 Bassoalue (63 Hz; 100Hz; 160 Hz; 250Hz)

Monen soittimen perusäänet ovat tällä alueella. Jos

aluetta korostetaan liikaa, äänestää tulee paksu ja

tunkkainen. Jos aluetta vaimennetaan liikaa, ääne-

stä tulee ohut ja heikko.

Jos kaiuttimien sijainti ei ole paras mahdollinen

(esim. kaiuttimet nurkassa, liian lähellä seinää, tai

hyllykaiuttimet lattialla), bassotoisto saattaa ylikoros-

tua. Tällöin sitä voi tasoittaa yhdellä tai useammalla

tämän alueen säätimellä.

6.3.3 Keskialue (400 Hz; 630Hz; 1 kHz; 1,6kHz;

2,5 kHz)

Ihmiskuulo on herkin tällä alueella, ja säätöjen muu-

tokset kuuluvat selvimmin. Tätä aluetta on korostettu

tavallisesti popmusiikissa jotta musiikki kuulostaisi

agressiivisemmalta, ja joskus radiolähetyksissä jotta

ääni kuuluisi selvemmin. Tällöin toiston saa hal-

utessa luonnollisemmaksi vaimentamalla tämän

alueen taajuuksia.

Toisaalta, tätä aluetta korostamalla voi tuoda soo-

losoittimen tai laulajan paremmin esiin, ja myös

saada ääntä selvemmän kuuloiseksi.

6.3.4 Diskanttialue (4 kHz; 6,3kHz; 10 kHz)

Monen soittimen kerrannaisäänet ovat tällä alueella,

ja tämän alueen säädöt ratkaisevat usein onko toisto

selkeän ja kirkkaan, vaiko epämääräisen ja vaisun

kuuloinen. Pehmeät sisustusmateriaalit (kuten ver-

hot, seinävaatteet, paksut matot) vaimentavat usein

tämän alueen taajuuksia, jolloin tilannetta voi korjata

korostamalla niitä hiukan.

6.3.5 Ylädiskanttialue (16 kHz)

Monet, erityisesti vanhemmat ihmiset eivät enää

kuule näin korkeaa taajuutta. Huonekalut ja muu

sisustus vaimentavat myös tätä aluetta, joten

korostaminen tekee äänen hieman kirkkaamman

kuuloiseksi.

Tätä taajuutta vaimentamalla voi toisaalta suodat-

taa korkeita häiriöääniä, kuten nauhakohinaa ja

radiolähetysten häiriöitä.

FIN

6.4 Tulosignaalin taso

Kun taajuussäätimet ovat halutussa asennossa,

säädä tulosignaalin taso LEVEL-säätimellä (6). Tar-

koituksena on että äänenvoimakkuus ei muutu, kun

taajuuskorjain ohitetaan EQ ON-kytkimestä (2). Jos

tulosignaalin taso on kuitenkin liian korkealla ja

PEAK-merkkivalo (3) syttyy, täytyy tulosignaalin

tasoa laskea.

7 Tekniset tiedot

Taajuusalue: . . . . . . . . . . . . . 10–20000Hz

Säätövara: . . . . . . . . . . . . . . valittavissa ±6/±12dB

Säätötaajuudet: . . . . . . . . . . 2 x

25/40/63/100/160/

250/400/630Hz/

1/1,6/2,5/4/6,3/10/

16kHz

Jyrinäsuodin (Low Cut): . . . . 20Hz/

3dB

Tuloliitännät: . . . . . . . . . . . . 0,775V/50kΩ

Lähtöliitännät: . . . . . . . . . . . 0,775V/600Ω

Signaalikohinasuhde: . . . . . . > 66dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Virtalähde: . . . . . . . . . . . . . . 230V~/50Hz/6VA

Mitat ilman jalkoja

(L x K x S): . . . . . . . . . . . . . . 482 x 44,5 x 165mm,

1räkkipaikka

Paino: . . . . . . . . . . . . . . . . . . 2,5kg

Tiedot valmistajan ilmoittamia.

Muutosoikeus pidätetään.

FIN

Stage LineR

10.97.02

Table of contents

Other IMG STAGE LINE Stereo Equalizer manuals

IMG STAGE LINE

IMG STAGE LINE MEQ-115/SW User manual

IMG STAGE LINE

IMG STAGE LINE MEO-215 User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-115 User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-115/SW User manual

IMG STAGE LINE

IMG STAGE LINE MEQ-1301 User manual

IMG STAGE LINE

IMG STAGE LINE 24.4350 User manual

IMG STAGE LINE

IMG STAGE LINE DEQ-230 User manual

Popular Stereo Equalizer manuals by other brands

Beta Three

Beta Three EQ2231 user manual

Tapco

Tapco 2230 owner's manual

Golden Age Project

Golden Age Project EQ-73 PREMIER quick start guide

Lang

Lang PEQ-2 manual

Pyramid

Pyramid PR633E user guide

Lanzar

Lanzar VIBE XE3 owner's manual

Studiomaster

Studiomaster SRQ 62 user guide

Drawmer

Drawmer 1974 Operator's manual

Biamp

Biamp EQ210 Operation manual

Stage Accompany

Stage Accompany PPE-2410 Service manual

Rane

Rane GQ 15 Operating and service manual

Ecler

Ecler QEM16-2 instruction manual

AML

AML ezMEQ-500 Assembly manual

Peavey

Peavey Q431 operating guide

McIntosh

McIntosh MQ109B owner's manual

Vestax

Vestax GE-33SA owner's manual

Rane

Rane DEQ 60 Operator's manual

Precision Power

Precision Power PAR-650 owner's manual

IMG STAGE LINE MEQ-1152 User manual

Popular Stereo Equalizer manuals by other brands
