INAC MAK-721 PRO User manual
Electronic for radio
communications
Lea y conserve estas instrucciones por favor
Prière de lire et de conserver
Please read and save these instructions
Bitte lesen und aufbewahren
GB
E
F
D
LOOP
ANTENNA
MAK-721 PRO
40, 30, 20, 17, 15 m. band
Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 3
Index ÍndIce Index IndIce
Instructions for tting and use 4
Instrucciones para montaje y uso 14
Gebrauchs und Montageanweisung 22
Instructions de montage et d´utilisation 34
Disposing of the packaging
Please ensure the environmentally-friendly disposal of the packaging that came with your appliance. Recy-
cling the packaging material saves on resources and cuts down on waste.
eliminación De material De embalage
Elimine lo más ecológicamente posible el material de embalage. El reciclaje de los materiales de embalage
permite economizar en materias primas y deducir el volumen de desechos.
Verpackungs-entsorgung
Entsorgen Sie die Transporverpackung möglichst umweltgerecht.Das Rückfüren der Verpackungsmateria-
lien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.
elimination De l´emballage
Eliminez le plus écologiquement possible l´emballage de transport. Le recyclage des matériaux d´emballage
permet d´economiser des matières premières et de réduire le volume des déchets.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 4
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 5
Dear Customer,
Thank you for choosing a INAC product. We hope your new appliance with your
expectations.
We suggest you read this document carefully in order to ensure that the appliance
operates properly.
This document informs you on how to proceed in the event of a failure.
Nevertheless, there is no need to worry, because Inac enjoys a qualied network
of service engineers and our after-sales service can be found close to vour home.
However, please accept our advice: If the machine does not seem to be working
properly, before calling the service engineer there are a number of things you
might check by simply using this booklet.
And ultimatelv saving time and money. If despite these checks, your appliance is
still not running properly, there is no need to worry: The Inac after-sales service
is fast, trustworthy and always willing to help!
Please read and save these instructions
GB Introduction
The installation of the antenna is the main problem that is presented to an
amateur radio to operate its radio station; Either at home having to carry
operate inside a building or at ground level maintaining exceptional cha-
The suitcase antennas are halo or loop antennas that are housed inside a
suitcase; Allowing the use of the suitcase as a clothing container and radio
Its performance varies from 45 to 97% depending on the frequency of
-
Due to this very narrow area of tuning these antennas only operate in a
-
mission and instead in reception are wider allowing the listening without
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 6
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 7
most notable features
- Small size, since the antenna is
housed inside the suitcase between the
inner liner and the plastic box of the
exterior.
- Stationary wave ratio better than 1.2
across the covered band.
- It has hardly any losses by absorption
of metallic structures or concrete, so it
can be operated inside buildings or on
a balcony.
- Its high “Q” makes it very selective,
behaving like a lter in reception and
transmission
-It is immune to the electric QRM and
the intermodulation of nearby stations
or very powerful.
- Control directly on the tuning capaci-
tor, with a dial calibrated in degrees.
- It is sensibly directional so it can be
turned on a rotating base, oce chair
type to orient it and get a higher level
of reception.
- You can have it in the vicinity of the
station or take it out on a balcony or
terrace.
- e antenna can operate fully open in
a vertical or half-open arrangement at
a 90 degree angle, so that the suitcase
is stable. Closed also works but you
do not have access to your tuning and
also closing it will change your tuning
notably.
antenna description
INAC, has a magnetic antenna for use in travel or places that require a quick and
convenient start-up.
e magnetic antennas have the same basic conguration, coil and capacitor. In this
case it is a double loop, which without closing the suitcase is an “8” gure and closed
the suitcase is a two-turn loop.
In our case, that is to say in the model MAK-721 PRO, we have created a model that
covers the central part of the band, from 7 to 21 Mhz, with the advantage being the
bands used for the local communication (40 meters) And the DX (20 meters).
e capacitor is handled directly on the sha, with a maximum capacity rotation at a
minimum of 180 degrees. e setting can be made in reception at maximum noise or
in transmission at minimum level of standing waves.
e handling of the transmitting capacitor must be done with reduced power as it
can cause burns on the plates of the condenser.
Electricalspecifications
Frequencyrange 6.600to21.700Mhz. Continous
S.W.R. 1,2:1
Inputimpedance 50,Ohm
Bandwidth 7Mhz. 3dB 14Khz.
10Mhz. 3dB 28Khz.
14Mhz. 3dB 65Khz.
18Mhz. 3dB 90Khz.
21Mhz. 3dB 120Khz.
Power 7Mhz. 110 W(pep)
10Mhz. 120 W(pep)
14Mhz. 120 W(pep)
18Mhz. 130 W(pep)
21Mhz. 140 W(pep)
Gaincomparedtodipole 7Mhz. 7,1 dB
conundipolo 10Mhz. 5,16 dB
14Mhz. 1,94 dB
18Mhz. 0,76 dB
21Mhz. 0,31 dB
Mechanicalspecifications
Suitcasemeasures 48x17,8x38 cms
Totalmeasures 48x17,8x38 cms
weight 2,8Kgrs.
materials Plastic,copper,brassIron
Lengthofhalo 2x130cms.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 8
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 9

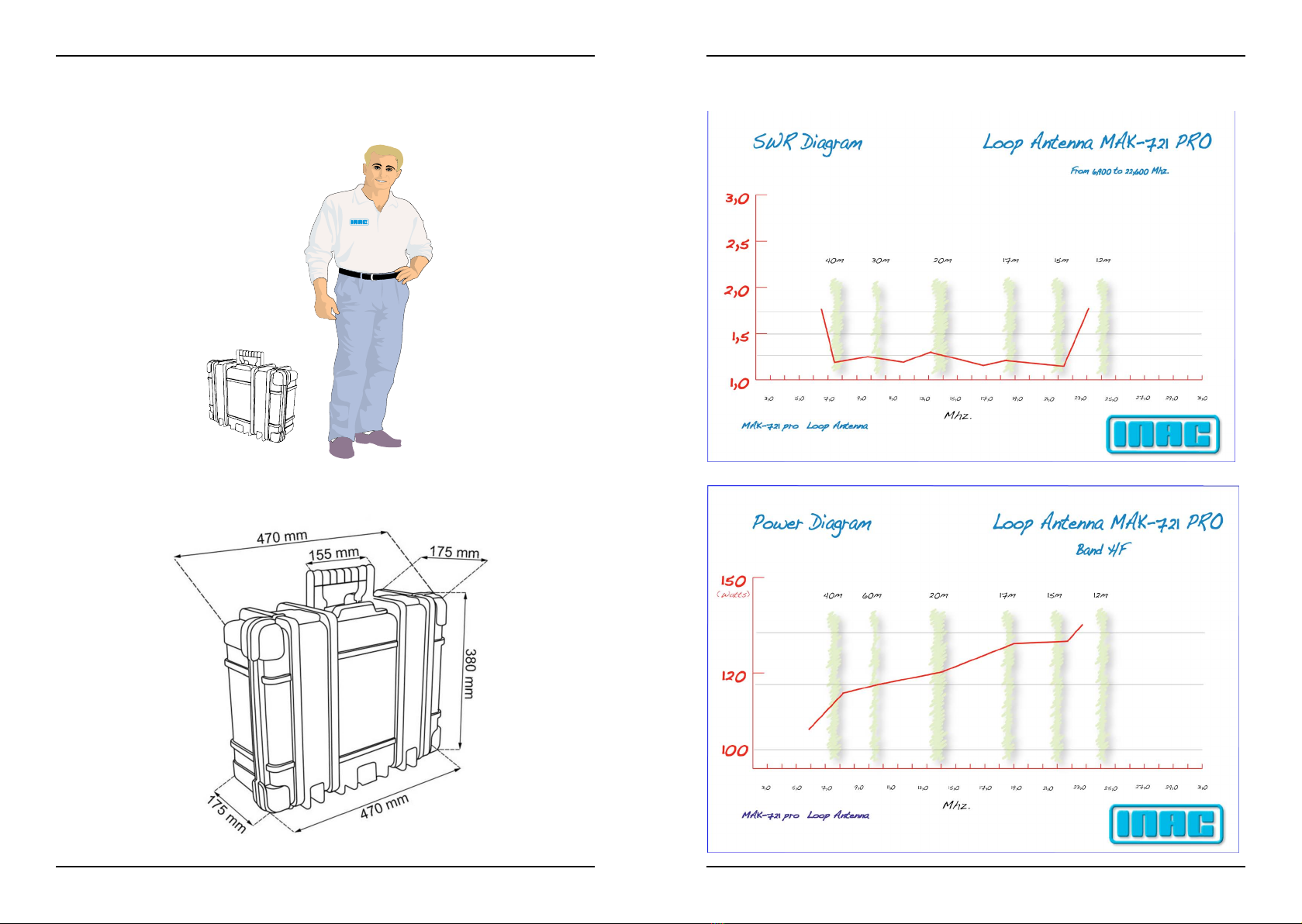

size comparison with the human figure
antenna size
e antenna is contained in a suitcase that is admitted to air carriers as hand luggage
in cabin.
diagrams
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 10
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 11
adjusting the antenna
NOTE 1:
This situation depends on the position of the operator with respect to the antenna and its hand
NOTE 2:
Note 3:
images of antenna placement and adjustment
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 12
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 13
General guarantee conditions one year guarantee
This Guarantee is a separate, additional document which does not affect your
statutory rights.WWW
This guarantee is governed by English law unless we have agreed otherwise with you
This guarantee is for your benet alone. No benets will be given to anyone else and
your guarantee cannot be transferred to any other equipment.
All appliances manufactured by Inac, carry a free guarantee which protects you
against the cost of repairs in the 12 months from the date of purchase. All repairs
should be carried by the ofcial Inac service company or its authorised agents.
What is not guaranteed
We will not protect the following:
· Breakdown caused by negligence or improper use of your equipment.
· Breakdown caused by unforeseeable circumstances, oods, lightning storms, frost
or
other bad weather conditions.
· Breakdown or damage arising from improper or illegal installation or from any
problem with the supply of electricity, gas or water.
· Routine maintenance carried out on the equipment.
· Claims arising from using your equipment in a non-domestic or commercial
environment.
· Damage caused to the user in the event of the appliance breaking down.
Cancellation of this guarantee
This Guarantee shall be null and void and without effect if the appliance has been
interfered with, modied or repaired by any unauthorised person or technical service
other than the manufacturer`s ofcial service company or any of its authorised agents.
VERY IMPORTANT: IN ORDER TO BENEFIT FROM THIS GUARANTEE,
IT IS ABSOLUTELY NECESSARY TO PROVIDE THE AUTHORISED
SERVICE COMPANY WITH AN OFFICIAL RECEIPT STATING THE
DATE OF PURCHASE OF YOUR APPLIANCE. IN THE EVENT OF THE
APPLIANCE HAVING BEEN DELIVERED TO A NEWLY CONSTRUCTED
PROPERTY, EVIDENCE MUST BE PROVIDED OF THE APPLIANCE WAS
COMMISSIONED.
This Guarantee shall only be valid within the U.K. and shall only apply to the
appliance referred to in this document and supplied by INAC.
· Inother Countries, INAC products will be guaranteed by Inac distributors according
to their conditions.
werecommend afirst check and connection of the antenna
what the packaging should contain:
- e antenna / suitcase.
- Manual of MAK-721 PRO that you are reading.
toknow what works:
- To do this, with the antenna on a table, on its wheels, open at 90 degrees.
- Do not touch the transmission, it is not dangerous, but if it is unpleasant, with pos-
sibility of burn marks on the skin, it is advisable that there is nothing inside or at least
non-metallic materials, it may contain clothing or plastic elements.
- Connect the antenna to a receiver or transceiver, with an RG cable, with PL connec-
tors
- Look for a radio station between 6.7 and 21.7 Mhz. On your radio equipment and
turn the antenna condenser knob until you hear the maximum blow or the highest
audio level if you are tuning in to a station.
- In case you want to broadcast from that frequency:
Put the equipment in transmission with a small power, and retouch the ad-
justment of the capacitor to get the maximum power output and the minimum level
of return of radiofrequency.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 14
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 15
Estimado cliente,
Antes de nada, muchas por haber adquirido uno de nuestros productos,
esperamos que cumpla sus mejores expectativas.
En este documento conocerá que debe hacer en caso de detectar cualquier ano-
malía.
Primeramente le aconsejamos consulte el libro de instrucciones, solucionará
muchas dudas y defectos aparentes inmediatamente.
Seguidamente si no encuentra solución a su problema ó duda, recurra a nuestro
servicio técnico ocial, con la profesionalidad de los técnicos mejor cualicados.
Un servicio rápido, able y cercano.
Y siempre tendrá a su disposición la web de INAC en internet ( www.inac-radio.
com) donde podrá encontrar la información más actualizada sobre nuestros pro-
ductos, servicios, red de asistencia técnica, noticias, ...
¿ Que tiene que hacer en caso de avería?
Consulte el libro de instrucciones y si no encuentra respuesta, llame al
+34 976 322 822, habiendo recogido previamentela siguiente información.
Después necesitaremos que nos facilite los siguientes datos:
- Datos personales
- Teléfono y dirección
- Nombre y apellidos de la persona de contacto
- Datos del aparato
Modelo, número de serie, y fecha de compra
- Síntomas o datos de la avería
Introducción
-
-
rior de una maleta; permitiendo el uso de la maleta como contenedor de ropa y
-
-
-
Lea y conserve estas instrucciones por favor
E
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 16
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 17
descripción de la antena
INAC, dispone de una antena magnética para uso en viaje o lugares que requieran
una rápida y cómoda puesta en funcionamiento.
Las antenas magnéticas tienen la misma conguración básica, de bobina y conden-
sador. En este caso es un bucle doble, que sin cerrar la maleta es una gura de “8” y
cerrada la maleta es un bucle de dos espiras.
En nuestro caso, es decir en el modelo MAK-721 PRO, hemos creado un modelo que
cubre la parte central de la banda, de 7 a 21 Mhz., con la ventaja que son las bandas
más utilizadas para el comunicado local (40 metros) y la del DX (20 metros).
El condensador se maneja de manera directamente sobre el eje, con un giro de
máxima capacidad a mínima de 180 grados. El ajuste se puede hacer en recepción a
máximo ruido o en transmisión a mínimo nivel de ondas estacionarias.
El manejo del condensador en transmisión se debe hacer con potencia reducida ya
que puede provocar daños por quemaduras en las láminas del condensador.
características notables
- Relación de ondas estacionarias mejor
-
-
ción y transmisión
-
modulación de emisoras cercanas o muy
- Control directamente sobre el conden-
- Es sensiblemente direccional por lo
que se puede hacer girar sobre una
orientarla y obtener un mayor nivel de
- Se puede tener en las cercanías de la
estación o bien sacarla a un balcón o
abierta en una disposición vertical o
-
Electricalspecifications
Frequencyrange 6.600to21.700Mhz. Continous
S.W.R. 1,2:1
Inputimpedance 50,Ohm
Bandwidth 7Mhz. 3dB 14Khz.
10Mhz. 3dB 28Khz.
14Mhz. 3dB 65Khz.
18Mhz. 3dB 90Khz.
21Mhz. 3dB 120Khz.
Power 7Mhz. 110 W(pep)
10Mhz. 120 W(pep)
14Mhz. 120 W(pep)
18Mhz. 130 W(pep)
21Mhz. 140 W(pep)
Gaincomparedtodipole 7Mhz. 7,1 dB
conundipolo 10Mhz. 5,16 dB
14Mhz. 1,94 dB
18Mhz. 0,76 dB
21Mhz. 0,31 dB
Mechanicalspecifications
Suitcasemeasures 48x17,8x38 cms
Totalmeasures 48x17,8x38 cms
weight 2,8Kgrs.
materials Plastic,copper,brassIron
Lengthofhalo 2x130cms.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 18
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 19
tamaño comparativo con la figura humana
tamaño de la antena
La antena está contenida en una maleta que es admitida en las compañías de trans-
porte aéreo como equipaje de mano en cabina.
diagramas
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 20
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 21
imagenes de la colocación yajuste de la antena ajuste de la antena
abrir la maleta en un angulo de 90º para que sea estable y que se pueda acceder al ajuste del
3-Poner en marcha el receptor o transceptor (sólo escucha) en una de la bandas cubiertas entre
Reajustar el condensador variable de la antena para conseguir el mayor nivel en el s-meter del
NOTA 1:
-
Esta situación depende de la posición del operador con respecto a la antena y de su nivel hume-
NOTA 2:
Nota 3:
Esto puede provocar quemaduras en la piel humana y quemaduras en objetos conductores o que
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 22
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 23
Garantía
Condiciones generales de la garantía 2 años
Esta es una garantía comercial que el fabricante, otorga a sus clientes y que complementa
y no afecta a los derechos de que dispone el consumidor de acuerdo con lo dispuesto en la
Ley 23/2003 de 10 de Julio de Garantías en la Venta de Bienes de Consumo.
La Garantía cubre durante el plazo de dos años a partir de la fecha de recepción de este
aparato, todas las reparaciones que realice el Servicio de Asistencia Técnica Ocial de la
marca.
En los supuestos cubiertos por esta Garantía, el titular de la misma tendrá derecho a la
reparación totalmente gratuita de los vicios o defectos originarios. En los supuestos en que
la reparación efectuada no fuera satisfactoria, y el aparato no revistiese las condiciones
óptimas para cumplir el uso a que estuviese destinado, el titular de la garantía tendrá
derecho a la sustitución del aparato adquirido por otro de idénticas características. El
aparato sustituido tendrá la garantía que le restara al anterior, y en todo caso 6 meses.
Exclusiones de la presente garantía.
Queda excluido de la cobertura de la presente Garantía, y por tanto será a cargo del
usuario el coste total de la reparación, lo siguiente:
· Las averías provocadas por negligencia o mal uso del aparato por parte del cliente.
· Las averías producidas por causas de caso fortuito, fuerza mayor (fenómenos
atmosféricos o geológicos) y siniestros.
· Las operaciones de mantenimiento periódico del producto.
· Los desgastes o deterioros estéticos producidos por el uso.
· Aquellas intervenciones que se deriven de una incorrecta instalación del aparato o de
la falta de mantenimiento del mismo, todo ello de conformidad con las recomenda
ciones de instalación y uso recogidas en el Libro de Instrucción ó Manual de Insta
lación.
Anulación de la presente garantía
La presente Garantía quedará anulada, y por tanto sin efecto alguno, si el aparato ha sido
manipulado o reparado por personas no autorizadas o servicios técnicos que no sean los
SAT ociales de la marca.
MUY IMPORTANTE: PARA SER ACREEDOR A ESTA GARANTÍA, ES
TOTALMENTEIMPRESCINDIBLE QUE EL CLIENTE ACREDITE ANTE EL
SERVICIO TÉCNICO OFICIAL, LA FECHA DE COMPRA MEDIANTE LA FACTURA
OFICIAL DE COMPRA DEL APARATO.
Nota: Para cualquier consulta, aclaración ó reclamación en relación con esta garantía o
en caso de avería de su aparato, contacte con nosotros a través del 976 322 822 ó bien
visítenos en www.inac-radio.com
La presente Garantía es válida únicamente en territorio español y es otorgada por INAC
lerecomendamos una primera comprobación yconexión de la antena
loque debe contener el embalaje:
- La antena/maleta.
- Manual de MAK-721 que usted está leyendo.
para saber que funciona:
- Para ello, con la antena sobre una mesa, abierta a modo libro en 90 grados.
- No tocarla el transmisión, no es peligroso, pero si desagradable, con posibilidad de
puntos de quemaduras en la piel, es recomendable que en su interior no haya nada o
al menos materiales no metálicos, puede contener ropa o elementos de plástico.
- Conectar la antena a un receptor o transceptor, con un cable RG, con conectores PL
- Busque una estación de radio entre 6,7 y 21,7 Mhz. en su equipo de radio y gire el
mando del condensador de la antena hasta oir el máximo soplido o el mayor nivel de
audio si está en la sintonía de una estación.
- En caso de querer emitir desde esa frecuencia:
Ponga el equipo en transmisión con una potencia pequeña, y retoque el ajuste
del condensador para conseguir la máxima potencia de salida y el mínimo nivel de
retorno de radiofrecuencia.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 24
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 25
Bitte lesen und aufbewahren
D
Sehr geehrter Kunde,
Zunächst möchten wir uns bei lhnen für den Erwerb eines unserer Produkte
bedanken.
Wir sind sicher, dass es lhre Erwartungen erfüllen wird. Um künftige Mühen für
Sie zu vermeiden, bitten wir um Beachtung.
Sollte ein Störfall auftreten erfahren Sie hier wie Sie vorgehen müssen. Und keine
Sorge, wir haben einen Kundendienst mit qualizierten Technikern ganz in lhrer
Nähe. Wenn Sie uns zuvor einen Rat gestatten.
Vor Verständigung des Technikers besteht eventuell die Möglichkeit die Störung
mit Hilfe des Manuals selbst zu beheben und so Zeit und eventuell Kosten zu
sparen. Wenn nicht, bitte Ruhe bewahren, wie wir lhnen bereits mitgeteilt haben,
ist unser Service schnell, zuverlässig und willens lhnen zu helfen.
Einführung
-
-
-
Suitcase Antennen Halo oder Schleifenantennen sind im Inneren eines Koffers
untergebracht ist; was die Verwendung des Koffers als Behälter von Kleidung und
-
-
-
-
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 26
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 27
bemerkenswerte eigens-
chaften
-
- Keine Absorptionsverluste nur Metall
es im Inneren von Gebäuden oder auf
als Filter in Empfang und Übertragung
handeln
-
densator mit einem Zifferblatt in Grad
auf den Rädern oder auf einer rotieren-
haben oder nehmen Sie es auf einen
-
beschreibung der antennen
INAC, hat eine magnetische Antenne für den Einsatz in Reise oder Orte, die eine
schnelle und einfache Inbetriebnahme benötigen.
Die magnetischen Antennen haben die gleiche Grundkonguration , Spule und Kon-
densator. In diesem Fall ist es eine doppelte Schleife, ohne Schließen der Koer eine
Figur “8” ist und geschlossen wird der Koer eine Schleife aus zwei Schleifen ist.
In unserem Fall also im MAK-721 PRO-Modell haben wir ein Modell geschaen, das
den zentralen Teil des Bandes umfasst, 7 bis 21 Mhz., Mit dem Vorteil, dass Bands
werden am häugsten für lokale Nachrichten verwendet (40 Meter) und DX (20
Meter).
Der Kondensator wird so direkt auf der Welle, mit einem Hauch von maximaler
Kapazität bei minimaler 180 Grad behandelt. Die Einstellung kann an der Rezeption
oder Übertragung maximale Geräusch auf Minimum von stehenden Wellen gemacht
werden.
Das Getriebemanagement Kondensator sollte mit reduzierter Leistung durchgeführt
werden, da es zu Verbrennungen schädigen die Verüssigerlamellen verursachen
können.
Electricalspecifications
Frequencyrange 6.600to21.700Mhz. Continous
S.W.R. 1,2:1
Inputimpedance 50,Ohm
Bandwidth 7Mhz. 3dB 14Khz.
10Mhz. 3dB 28Khz.
14Mhz. 3dB 65Khz.
18Mhz. 3dB 90Khz.
21Mhz. 3dB 120Khz.
Power 7Mhz. 110 W(pep)
10Mhz. 120 W(pep)
14Mhz. 120 W(pep)
18Mhz. 130 W(pep)
21Mhz. 140 W(pep)
Gaincomparedtodipole 7Mhz. 7,1 dB
conundipolo 10Mhz. 5,16 dB
14Mhz. 1,94 dB
18Mhz. 0,76 dB
21Mhz. 0,31 dB
Mechanicalspecifications
Suitcasemeasures 48x17,8x38 cms
Totalmeasures 48x17,8x38 cms
weight 2,8Kgrs.
materials Plastic,copper,brassIron
Lengthofhalo 2x130cms.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 28
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 29
diagramme
vergleichsgrösse mit der menschlichen figur
antennengrösse
Die Antenne ist in einem Koer enthalten ist, die den Lufahrt als Handgepäck in
der Kabine zugelassen wird.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 30
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 31
auf anordnung und einstellung der antenne antennenanpassung
-
Hinweis 2:
Hinweis 3:
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 32
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 33
Allgemeine Garantiebestimmungen
wir empfehlen eine erste ÜberprÜfung und antennenanschluss
was muss die verpackung enthalten:
- Die Antenne / Koer.
- MAK-721 PRO Handbuch Sie lesen.
umzu wissen, das funktioniert:
- Um dies zu tun, mit der Antenne auf einem Tisch, auf den Rädern, um 90 Grad
geönet.
Nein, um die Übertragung zu berühren ist nicht gefährlich, aber wenn unangenehme
Punkte mit der Möglichkeit der Haut brennt, ist es empfehlenswert, dass es nichts
innerhalb oder zumindest nicht-metallischen Materialien, können Kleidung oder
Kunststoelemente enthalten.
Schließen Sie die Antenne an einen Empfänger oder Transceiver mit einem RG-
Kabel mit Steckern PL -
- Finden Sie einen Radiosender zwischen 6,7 und 21,7 Mhz. auf Ihrem Radio und
schalten Sie den Kondensator der Antenne, bis Sie das Zischen oder höhere maxima-
le Audiopegel hören, wenn es bei der Abstimmung einer Station ist.
- Wenn Sie die Ausgabe von dieser Frequenz werden soll:
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 34
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 35
Prière de lire et de conserver
F
introduction
-
-
-
-
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 36
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 37
caractéristiques notables
-
-
- Aucune perte d’absorption juste de
-
transmission
-
-
- Est sensiblement directionnelle de
sorte qu’il peut tourner sur une base
les prendre sur un balcon ou une te-
-
ment ouverte dans une disposition
Description De l’antenne
INAC, a une antenne magnétique pour une utilisation dans Voyage ou endroits qui
nécessitent une mise en service rapide et facile.
Les antennes magnétiques ont la même conguration de base, la bobine et le conden-
sateur. Dans ce cas, il est une double boucle, sans fermer la valise est un chire “8” et
a fermé la valise est une boucle de deux boucles.
Dans notre cas, à savoir dans le modèle MAK-721 PRO, nous avons créé un modèle
qui couvre la partie centrale de la bande, 7-21 Mhz., Avec l’avantage que les bandes
sont les plus couramment utilisées pour les nouvelles locales (40 mètres) et DX (20
mètres).
Le condensateur est géré de manière directement sur l’arbre, avec une capacité maxi-
male de tourner de 180 degrés minimum. Le réglage peut être eectué à la réception
ou la transmission sonore maximum au niveau minimum des ondes stationnaires.
Le condensateur de gestion de la transmission doit être fait avec une puissance rédui-
te car il peut causer des brûlures endommagent les ailettes du condenseur.
Electricalspecifications
Frequencyrange 6.600to21.700Mhz. Continous
S.W.R. 1,2:1
Inputimpedance 50,Ohm
Bandwidth 7Mhz. 3dB 14Khz.
10Mhz. 3dB 28Khz.
14Mhz. 3dB 65Khz.
18Mhz. 3dB 90Khz.
21Mhz. 3dB 120Khz.
Power 7Mhz. 110 W(pep)
10Mhz. 120 W(pep)
14Mhz. 120 W(pep)
18Mhz. 130 W(pep)
21Mhz. 140 W(pep)
Gaincomparedtodipole 7Mhz. 7,1 dB
conundipolo 10Mhz. 5,16 dB
14Mhz. 1,94 dB
18Mhz. 0,76 dB
21Mhz. 0,31 dB
Mechanicalspecifications
Suitcasemeasures 48x17,8x38 cms
Totalmeasures 48x17,8x38 cms
weight 2,8Kgrs.
materials Plastic,copper,brassIron
Lengthofhalo 2x130cms.
Instructions Instrucciones Gebrauchs Instructions Instructions Instrucciones Gebrauchs Instructions
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 38
INAC Electrónica para radiocomunicaciones P.O. 3101 50080 Zaragoza España
Tel. +34 976 322 822 http://inac-radio.com e-mail: inac@inac-radio Pág.: 39
taille comparative avec la figure humaine
taille De l’antenne
L’antenne est contenue dans une valise qui est admis aux transporteurs aériens com-
me bagage à main dans la cabine.
diagrammes
Table of contents
Languages:
Other INAC Antenna manuals
Popular Antenna manuals by other brands
Parsec Technologies
Parsec Technologies Beagle PRO5B2L2WG-G Installation and operation manual
Wilson Electronics
Wilson Electronics 311230 installation guide
Vivanco
Vivanco TVA 301 operating instructions
Panorama Antennas
Panorama Antennas DMM-7-38 installation instructions
Hama
Hama 179826 operating instructions
Wisi
Wisi OV 75M operating instructions
