Indel Webasto Marine Isoterm Drawer Inox Series Setup guide

Istruzioni per l’installazione e l’uso
Frigoriferi & Freezer a casseo Isotherm
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
I
Installaon and usage instrucons
Isotherm INOX drawer refrigerators
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
EN
Installaons- und Wartungsanleitung
Kühlschränke Isotherm INOX
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
DE
Instrucons pour l’installaon et l’ulisaon
Réfrigérateurs à roir Isotherm INOX
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
FR
Instrucciones para la instalación y el uso
Neveras con bandeja Isotherm INOX
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
ES
Aanwijzingen voor gebruik en installae
Ladekoelkasten Isotherm INOX
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
NL
Asennus- ja käyöohjeet
Tarkoitetut Isotherm INOX -jääkaapit vetolaakoilla
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
FI
Installaons- och bruksanvisning
Isotherm INOX båtkylskåp av lådmodell
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
SV
Инструкция по установке и эксплуатации
Встраиваемые холодильники + Isotherm INOX
DR49, DR55F, DR65, DR70, DR85, DR130, DR105, DR160 & DR190
RU

3
Isotherm Drawer Serie

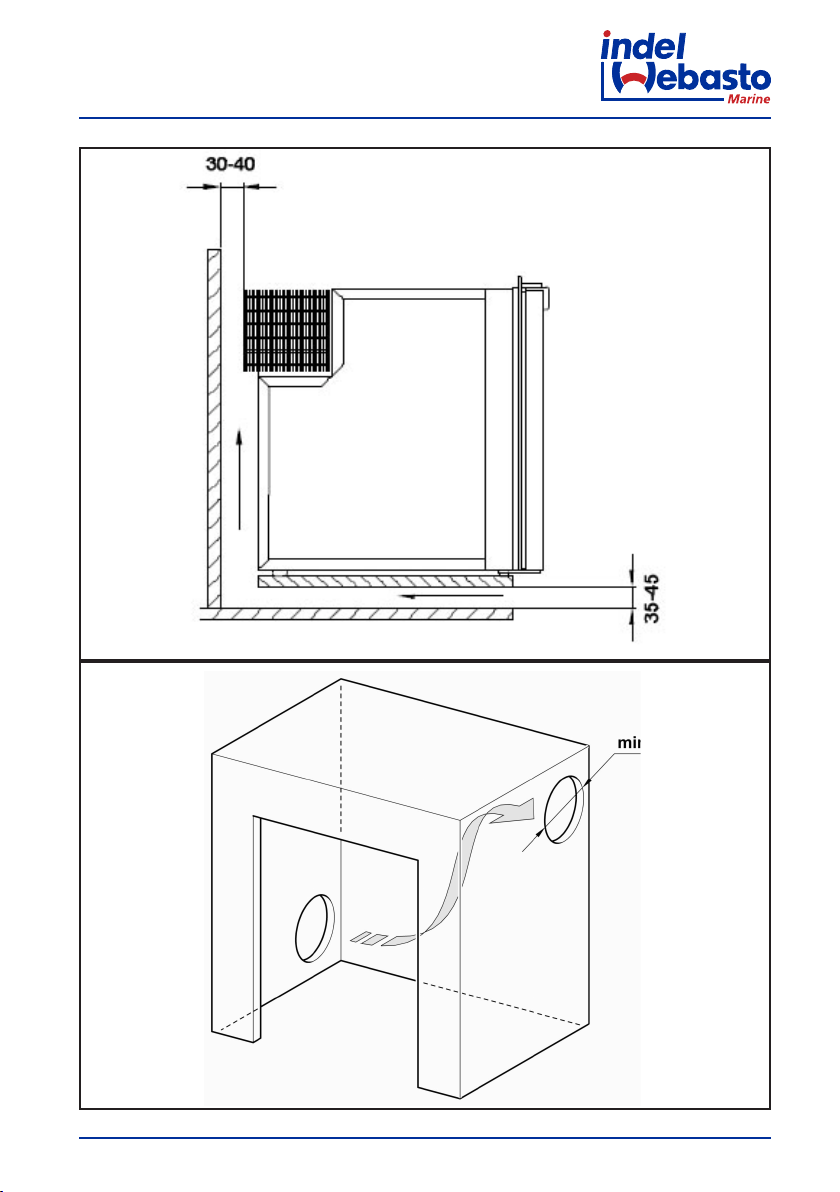

Fig.1
Fig.2

4
Isotherm Drawer Serie

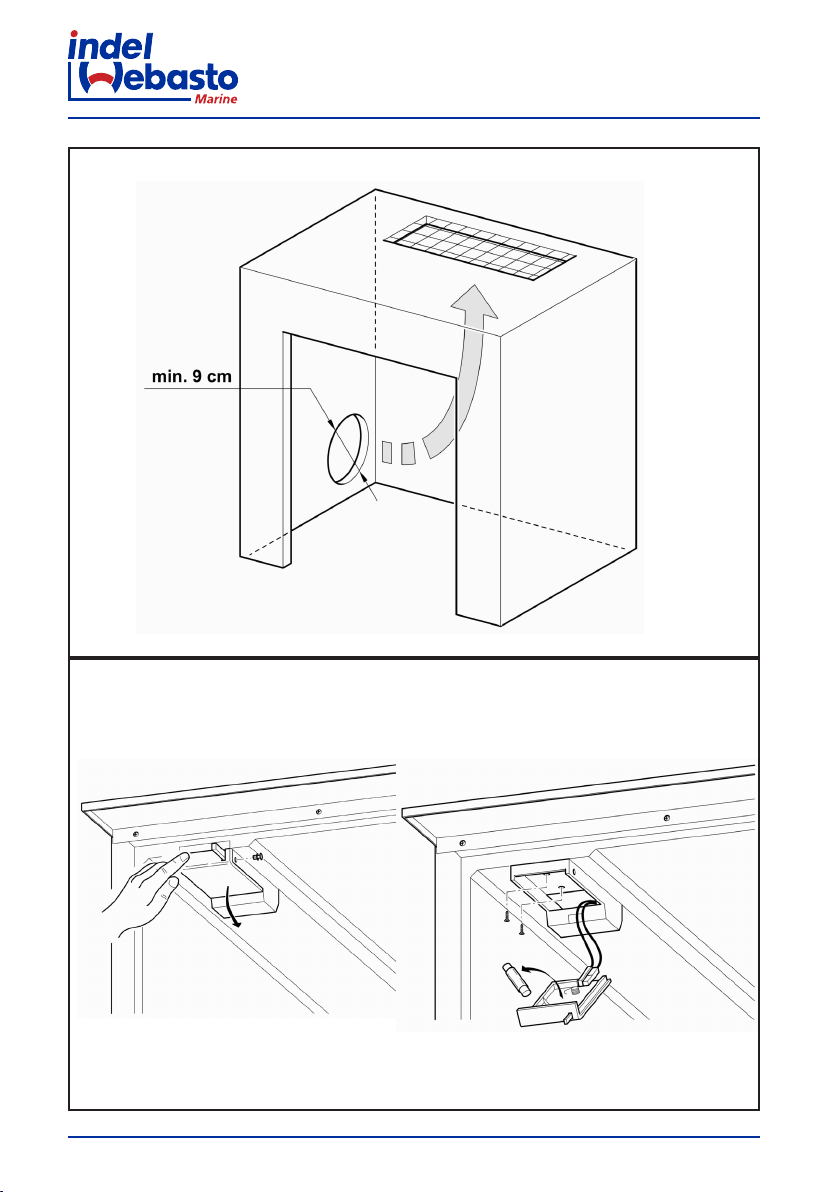

Fig.3
Fig.4

5
Isotherm Drawer Custom

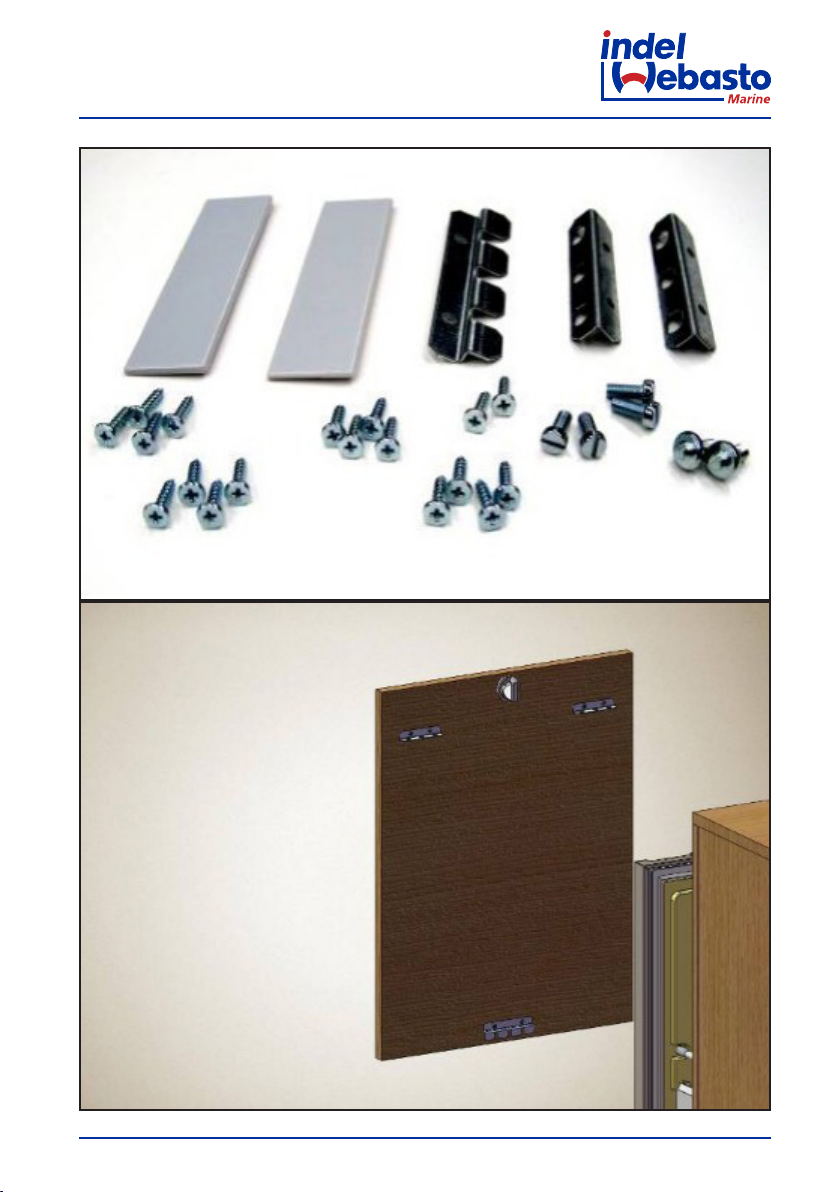

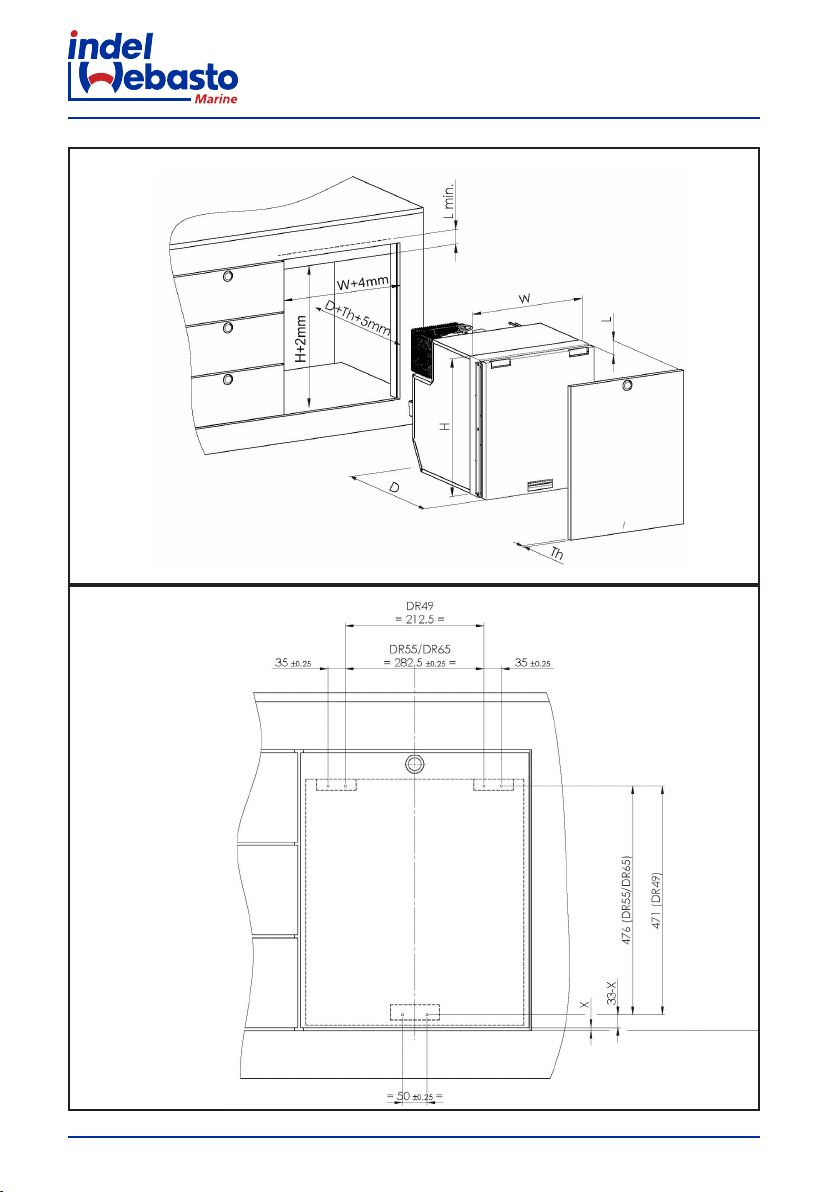

Fig.5
Fig.6

6
Isotherm Drawer Custom

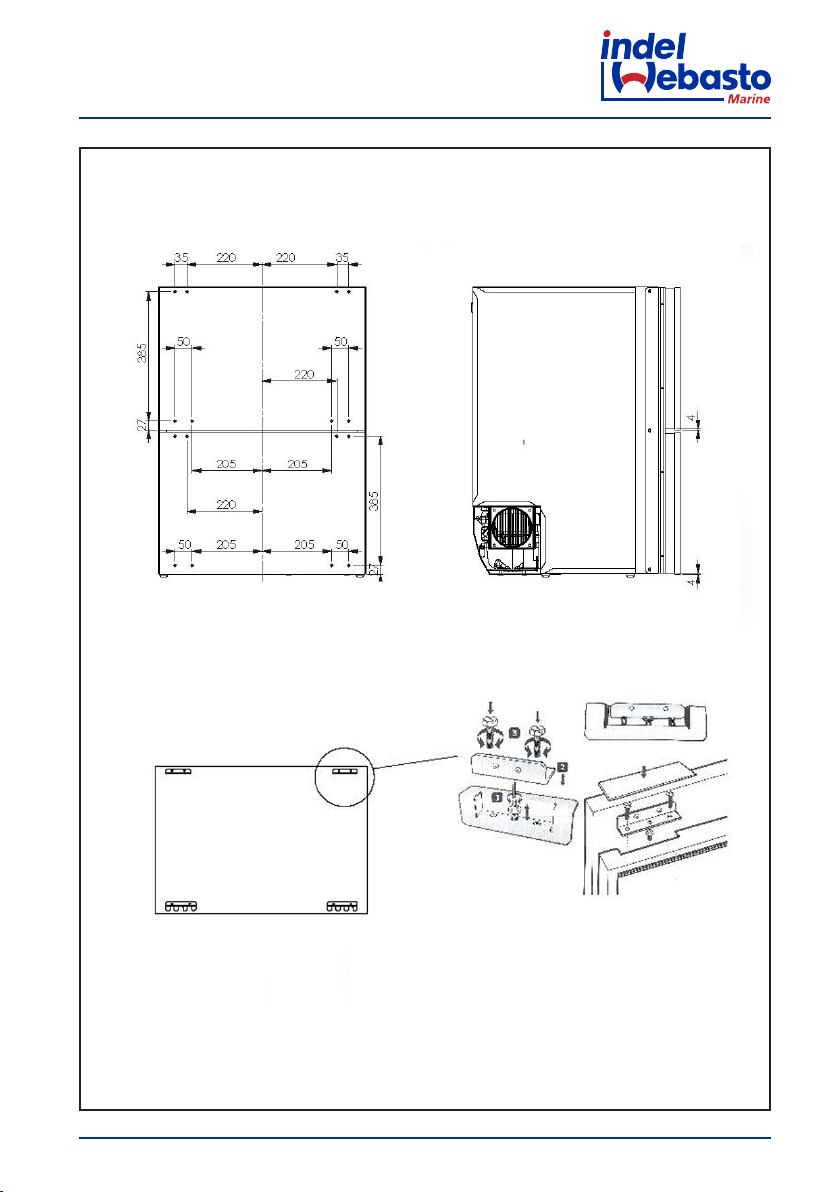

Fig.7
Fig.8

7
Isotherm Drawer Custom

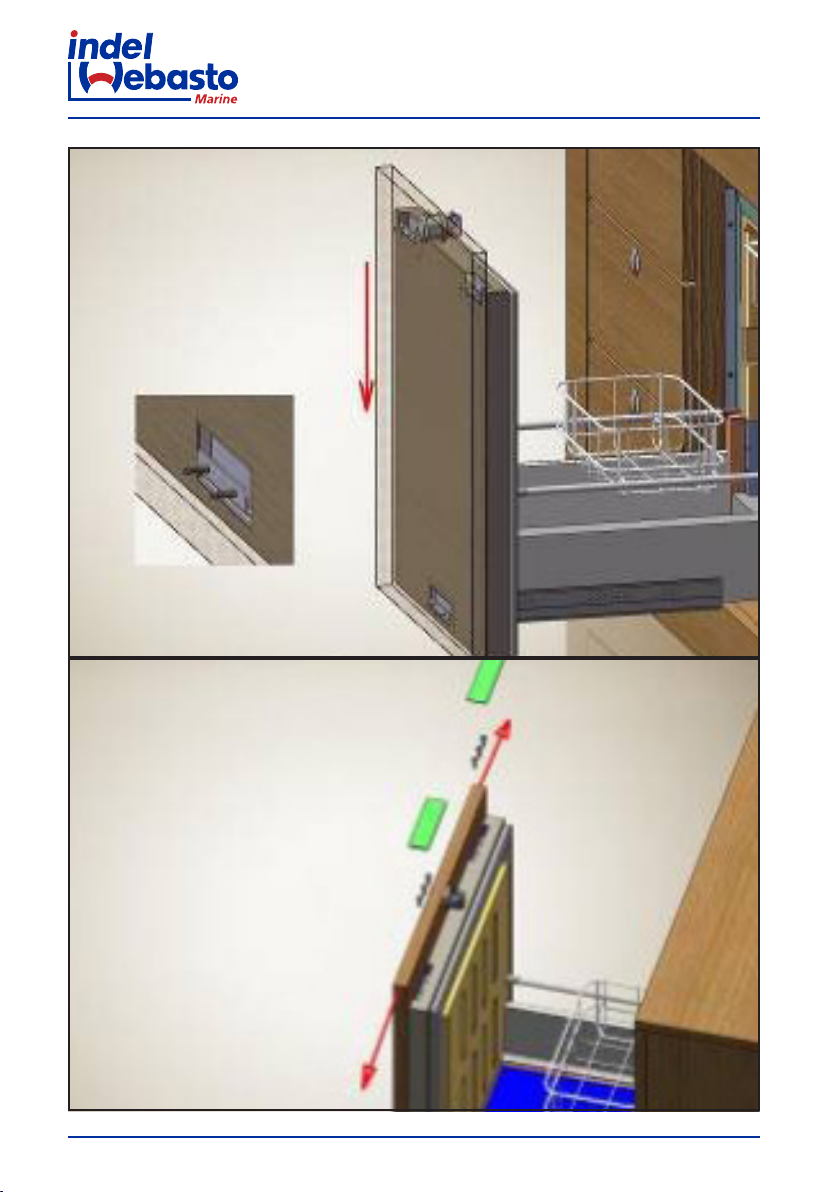

Fig.9

8
Isotherm Drawer Custom
Fig.10
Fig.11

9
Isotherm Drawer Custom
Fig.12

Manuale d’uso
Sommario
1 Manuale .............................................................................................. 13
1.2 Ambiente .......................................................................................... 14
1.3 Norme di Sicurezza ........................................................................... 15
2 Istruzioni per l’Uso ............................................................................... 18
2.1 Regolazione della Temperatura con Termostato ................................ 18
2.2 Consigli per l’Uso .............................................................................. 19
2.3 Sbrinatura modelli Standard ............................................................. 20
2.4 Sbrinatura modelli No-Frost .............................................................. 20
2.5 Produore Ghiaccio (solo modello DR160 Combo) ............................ 21
3. Manutenzione .................................................................................... 21
3.1 Protezione per Bassa Tensione .......................................................... 22
4 Avvertenze Installazione ...................................................................... 23
4.1 Installazione ..................................................................................... 25
4.2 Installazione Custom ......................................................................... 26
4.3 Venlazione ...................................................................................... 27
4.4 Produore Ghiaccio (solo modello DR160 Combo) ............................ 27
4.5 Collegamen Elerici ........................................................................ 28
4.6 Dimensione dei Cavi Elerici ............................................................. 29
4.7 Illuminazione Interna ........................................................................ 29
5 Da tecnici (congurazioni standard) ................................................... 30
6 Ricerca dei guas ................................................................................. 31
7 Led per Diagnosca ............................................................................. 35
8 Dimensioni .......................................................................................... 36
9 Garanzia .............................................................................................. 38

Manuale d’uso
13
1. Manuale
Il manuale conene delle avvertenze per segnalare pericoli presen per l’ulizzatore
o parcolari comportamen da tenere; tali avvermen sono indica come riportato
di seguito:
ATTENZIONE! Non avviare il prodoo prima di aver consultato
questo manuale di istruzioni.
Obbligo leura istruzioni
La presenza di questo simbolo richiede la leura delle istruzioni prima
di meere in funzione l’apparecchio
Obbligo sconnessione
La presenza di questo simbolo richiede l’immediata sconnessione
dell’apparecchio dall’alimentazione principale in caso di guas
Obbligo guan
La presenza di questo simbolo richiede a ciascun operatore di indossa-
re gli apposi guan protevi
Obbligo scarpe
La presenza di questo simbolo richiede a ciascun operatore di indossa-
re delle scarpe ae a diminuire il rischio di infortuni
Pericolo generico
La presenza di questo simbolo richiede parcolare aenzione da parte
dell’operatore
Pericolo di folgorazione
La presenza di questo simbolo segnala al che l’operazione descria
potrebbe presentare il rischio di uno shock elerico
Pericolo luce ad alta intensità
La presenza di questo simbolo segnala di prestare parcolare ateenzio-
ne alle luci luminose ad alta intensità, rischio per la vista.

Manuale d’uso
14
ATTENZIONE! Il manuale deve essere conservato per qualsiasi futura
consultazione. E’ opportuno:
• Conservare il manuale in un luogo accessibile proteo da umidità e calore e al
riparo da raggi solari dire;
• Impiegare il manuale in modo da non danneggiarne tuo o in parte il contenuto;
• Non asportare, strappare o modicare per alcun movo par del presente
manuale.
Nonostante la cura e la completezza con le quali è stato redao questo manuale,
Indel Webasto Marine Srl non può garanre che le informazioni qui presen coprano
ogni possibile evento associato all’installazione del prodoo, in caso d’incertezza
si consiglia di contaare immediatamente i nostri tecnici. Nel caso di vendita o
trasferimento dell’apparecchio ad altra persona, il presente manuale e i relavi
allega devono essere consegna, integri, al nuovo ulizzatore.
1.2 Ambiente
Questo prodoo è conforme alla direva 2002/96/CE sui riu di apparecchiature
eleriche ed eleroniche (RAEE).
Il correo smalmento del prodoo è essenziale per prevenire potenziali
conseguenze negave per l’ambiente e la salute.
Il simbolo sul prodoo, imballaggio o relava documentazione indica
che il prodoo non deve essere smalto fra i riu domesci. Il prodoo deve
essere consegnato ad un centro di raccolta autorizzato per il riciclaggio delle
apparecchiature eleriche ed eleroniche. Smalre sempre il prodoo nel rispeo
delle disposizioni ambientali locali sullo smalmento dei riu.
Per maggiori informazioni su smalmento, riciclaggio e riulizzo del prodoo,
rivolgersi alle autorità locali, al servizio di raccolta dei riu locale o al rivenditore/
distributore presso cui è stato acquistato il prodoo.
L’imballaggio è fabbricato in materiale riciclabile. Esso riporta il
simbolo del riciclaggio e deve essere consegnato ad un centro di raccolta.

Manuale d’uso
15
Il simbolo indica che il prodoo è conforme a tue le disposizioni della
comunità europea che prevedono il suo ulizzo.
ATTENZIONE! Questa apparecchiatura conene gas uorurato ad eeo
serra R134a all’interno di un sistema sigillato ermecamente il cui funzionamento
dipende dalla presenza di tale gas.
ATTENZIONE! Non aprire mail il circuito refrigerante, tranne per la normale
connessione/disconnessione dei giun rapidi (ove presen). Il refrigerante R134a
contenuto nell’apparecchio non è inammabile in condizioni normali. Non rilasciare
mai il refrigerante R134a nell’ambiente.
In caso di danneggiamento del circuito refrigerante contaare personale qualicato
cercato per maneggiare gas uorura.
1.3 Norme di Sicurezza
ATTENZIONE! Indel Webasto Marine Srl declina ogni responsabilità per
malfunzionamen o danneggiamen a persone o cose dovute all’ulizzo diverso
della macchina o di materiali con caraerische diverse da quanto indicato nel
presente manuale.
L’uso improprio o l’uso del prodoo in contrasto con quanto indicato in questo
manuale non può dare luogo a contestazioni nei confron del produore e/o
fornitore.
ATTENZIONE! Il refrigeratore è adao solamente per la conservazione
e/o mantenimento di alimen. I prodo alimentari devono essere conserva nella
confezione originale o in contenitori adegua. Non consumare generi alimentari la
cui data di conservazione sia scaduta, potrebbero causare intossicazione.

Manuale d’uso
16
ATTENZIONE! Qualora si dovessero conservare medicinali all’interno del
frigorifero, controllare che l’apparecchio disponga di una capacità di rareddamento
in grado di soddisfare i requisi dei rispevi farmaci.
ATTENZIONE! Lo scopo e la funzione del prodoo quando usato come
freezer, è solo di mantenere congela i prodo alimentari già completamente
congela.
Il refrigeratore non congela i prodo alimentari non congela o parzialmente
congela. Qualora un prodoo alimentare non congelato o parzialmente congelato
dovesse essere conservato nel freezer, questo è considerato uso improprio e può
causare possibile scongelamento non intenzionale del prodoo alimentare che può
portare a problemi di sicurezza, malaa o infortunio in caso di ingesone.
La conservazione di alimen non congela o parzialmente congela nel congelatore
può anche inuenzare la qualità di altri prodo alimentari surgela conserva
all’interno del congelatore.
Esposizione a temperature superiori al range di temperatura della classe climaca
per cui il freezer è costruito, interruzioni di alimentazione elerica e/o frequente
apertura del congelatore, può inuenzare l’ecacia del refrigeratore e la qualità del
contenuto del freezer.
L’utente deve sempre controllare la qualità dei prodo alimentari prima di ingerirli.
ATTENZIONE! Per periodi prolunga di inavità o in fase di sbrinamento,
rimuovere la lampada dove presente o scollegare tue le alimentazioni.
Lasciare lo sportello del refrigeratore leggermente aperto per arieggiare l’interno del
prodoo ed evitare la formazione di mue.
ATTENZIONE! Eliminare tue le fon di calore e scinlle dalle vicinanze
dell’apparecchio, estrarre la spina di alimentazione ed arieggiare bene il locale in
caso di fuoriuscita di liquido refrigerante.

Manuale d’uso
17
ATTENZIONE! Disconneere immediatamente l’apparecchio
dall’alimentazione principale in caso di guas. Non toccare eventuali cavi elerici
danneggia o non isola quando è inserita l’alimentazione elerica. L’osservazione
vale in parcolare quando l’apparecchiatura è connessa alla tensione di rete, 115V o
230V.
Se il cavo di alimentazione è danneggiato deve essere sostuito, contaare personale
qualicato o il Centro Assistenza più vicino.
ATTENZIONE! Non conservare nell’apparecchio o nelle vicinanze delle sue
par eleriche: bombolee spray a base di sostanze inammabili, materiali esplosivi,
apparecchi elerici, animali vivi.
Le bombolee spray contenen sostanze inammabili possono avere perdite di tali
gas che a contao con le par eleriche possono inammarsi o causare esplosioni.
Conservare ben chiuse ed in posizione vercale le bevande al alta gradazione
alcolica.
Evitare fuochi o scinlle all’interno dell’apparecchio.
Evitare di ulizzare apparecchiature eleriche all’interno del refrigeratore.
ATTENZIONE! L’apparecchio può essere ulizzato da bambini di età non
inferiore a 8 anni e da persone con ridoe capacità siche, sensoriali o mentali, o
prive di esperienza o della necessaria conoscenza, purché soo sorveglianza oppure
dopo che le stesse abbiano ricevuto istruzioni relave all’uso sicuro dell’apparecchio
e alla comprensione dei pericoli ad esso ineren.
I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione
desnata ad essere eeuata dall’ulizzatore non deve essere eeuata da bambini
senza sorveglianza.
ATTENZIONE! Non ulizzare spine o interruori se avete mani o piedi
bagna.

Manuale d’uso
18
2. Istruzioni per l’uso
La classe climaca è indicata sulla targhea da all’interno dell’apparecchio.
SN o classe temperata estesa (temperatura ambiente da 10°C a 32°C);
No classe temperata (temperatura ambiente da 16°C a 32°C);
ST o classe subtropicale (temperatura ambiente da 16°C a 38°C);
To classe tropicale (temperatura ambiente da 16°C a 43°C).
2.1 Regolazione della temperatura con termostato
La temperatura del frigorifero si regola in connuo per mezzo del termostato, che
integra anche una funzione di spegnimento se ruotato al necorsa anorario.
Per spegnere l’apparecchio occorre superare una leggera resistenza della manopola.
La posizione della manopola del termostato dipende dal po di frigorifero.
Per regolare la temperatura, procedere come segue: Ruotando il termostato in senso
orario la temperatura interna si abbassa e viceversa.
Si raccomanda di mantenere il frigorifero a una temperatura di 5-6°C. La temperatura
esterna inuenza quella del frigorifero, quindi può essere dicile mantenere la
temperatura interna correa se il frigorifero è esposto a calore e luce solare direa.
Manopola Termostato

Manuale d’uso
19
2.2 Consigli per l’uso
• Se possibile, accendere il frigorifero circa 6 ore prima di riporvi i prodo.
• L’apertura frequente del frigorifero comporta un maggiore consumo elerico.
• Una venlazione adeguata del compressore e del condensatore riduce
notevolmente il consumo elerico.
• Non ostruire mai il sistema di venlazione del frigorifero.
• L’impianto elerico deve essere in ome condizioni, vericare regolarmente le
baerie ed il loro livello di carica. Ulizzare sempre una baeria di avviamento
separata dal motore.
• Mantenere sempre pulito e asciuo l’interno del frigorifero. Rimuovere l’acqua
di condensa dalla vaschea di sgocciolamento soo lo scomparto freezer del
frigorifero, dove presente.
• Per mantenere la supercie della porta sempre bella ed intaa, assicurarsi che
essa sia sempre pulita ed asciua.
• L’apparecchio è stato progeato con blocco di protezione del prodoo nei casi di
tensione baeria bassa. In caso di blocco del compressore seguire le indicazioni
riportate nel presente manuale e/o contaare tecnici specializza o centri di
assistenza Indel Webasto Marine Srl.
• Il compressore può funzionare no ad una inclinazione di 30°, mentre angoli
superiori possono causare un danno permanente al compressore.

Manuale d’uso
20
2.3 Sbrinatura modelli standard
Poiché l’evaporatore funziona a temperature inferiori al punto di congelamento, su di
esso si formano ghiaccio e brina.
L’umidità dell’aria, la temperatura e il numero di aperture dello sportello inuenzano
notevolmente la formazione di brina.
Sbrinare sempre il frigorifero quando lo strato di brina sull’evaporatore ha uno
spessore di 3-4 mm o superiore.
Spegnere il frigorifero ruotando il termostato in posizione 0.
Eeuare la sbrinatura quando i prodo possono rimanere il più possibile al fresco
fuori dal frigorifero. Non ulizzare ogge appun per rimuovere il ghiaccio e
la brina dall’evaporatore in quanto potrebbe danneggiarsi causando perdite di
refrigerante.
Riaccendere il frigorifero solo dopo averlo sbrinato (esclusi modelli Frost Free), pulito
e asciugato con cura. Estrarre, svuotare e asciugare la vaschea di sgocciolamento
soo l’evaporatore. All’occorrenza, durante la sbrinatura, sistemare un asciugamano
alla base del frigorifero per agevolare la raccolta dell’acqua.
2.4 Sbrinatura modelli No-Frost
Nei modelli No-Frost la sbrinatura avviene in modo completamente automaco con
tempi deni dal produore.
Il sistema No-Frost è composto da una ventola che forza la circolazione dell’aria
all’interno del bauleo. L’umidità, presente all’interno dell’apparecchio, si deposita
sul gruppo evaporatore creando uno spessore di brina che automacamente viene
eliminata durante il ciclo di sbrinamento. La condensa derivata dallo sbrinamento
viene convogliata all’esterno del bauleo e faa evaporare mediante il sistema
naturale di riscaldamento dell’impianto condensatore/compressore.
