Indel Webasto Divino WC 23 User manual

Manuale di Istruzioni Cantinetta Vino “DIVINO”
Instruction Manuals Wine Cellar “DIVINO”
Manuel d’Instructions Cave à Vin “DIVINO”
Manual de Instrucciones Vinoteca “DIVINO”
Ver. 1.1
CG200720

Manuale Istruzioni Cantina “DIVINO”
2
CARATTERISTICHE
Avvertenze
• E’ importante conservare questo libretto per
poterlo consultare in ogni momento. In caso di
vendita, di cessione o di trasloco, assicurarsi
che resti insieme all’apparecchio.
• Leggere attentamente le istruzioni: ci sono
importanti informazioni sull’istallazione, sull’uso
e sulla sicurezza.
• Per evitare pericoli dovuti all’instabilità
dell’apparecchio, questo deve essere fissato
attenendosi scrupolosamente alle istruzioni di
montaggio.
• In caso di trasloco o spostamento tenere
l’apparecchio in posizione verticale.
• Il frigo cantina non può essere utilizzato da
bambini o persone portatrici di handicap, senza
la supervisione di un adulto o di un tutore,
onde evitare usi non consentiti della cantina
stessa.
• Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
• Mantenere libere da ostruzioni le aperture di
ventilazione nell’involucro dell’apparecchio.
• Non utilizzare, per accelerare il processo di
sbrinamento, dispositivi meccanici o altri mezzi
diversi da quelli raccomandati dal costruttore.
• Non danneggiare il circuito del refrigerante.
• Per effettuare la sostituzione del neon rivolgersi
al centro assistenza.
• Il cavo di alimentazione non deve subire
piegature o compressioni.
• Il cavo di alimentazione deve essere controllato
periodicamente e sostituito solo da tecnici
autorizzati.
• Non utilizzare apparecchi elettrici all’interno
degli scomparti per la conservazione delle
bevande, se questi non sono del tipo
raccomandato dal costruttore.
• Il costruttore declina ogni responsabilità
qualora queste norme non vengano rispettate.
DATI TECNICI
Divino WC 23 Divino WC 35
Capacità 23 bottiglie 35 bottiglie
Griglie 3 legno 5 legno
Dimensioni
A x L x P
462x588x538
+ 24,5mm
spessore porta
7 5x588x544
+ 24,5mm
spessore porta
Peso 30,5Kg + 5kg
imballo 32,5Kg + 5,5Kg imballo
Assorbimento
Max
20 watt 20 watt
Consumo 0,9Kw 24h 0,9Kw 24h
Sistema
Raffreddamento
Compressore
CFC – free Compressore CFC - free
Termostato
Elettronico
Temperature Zona Zona
Luce Interna x 6 watt x 6 watt
Tensione* 5 – 230 Volt 5 – 230 Volt
Frequenza* 50 – 60 Hz 50 – 60 Hz
* A seconda dei paesi, questi valori sono soggetti
a variazioni. Per conoscere le caratteristiche
specifiche del vostro apparecchio, consultare la
targhetta caratteristiche del prodotto.

Manuale Istruzioni Cantina “DIVINO”
3
INSTALLAZIONE
Posizion mento e colleg mento
Disimb llo
. Disimballare subito l’apparecchio e controllare
che non abbia subito danni nel trasporto. Se
fosse danneggiato non collegarlo e contattare
il Rivenditore.
2. Togliere con cautela le protezioni e gli adesivi,
aprire l’anta e verificare l’integrità dei vari
componenti.
3. Estrarre il cavo di alimentazione elettrica.
Posizion mento
. Posizionare l’apparecchio in un ambiente ben
areato, non umido e libero (evitare armadi a
muro chiusi).
2. Lasciare l’apparecchio lontano da fonti di
calore.
3. rispettare le distanze minime tra l’apparecchio
ed il vano in cui verrà posizionato, per
4. garantire all’apparecchio stesso una perfetta
ventilazione. Vedi figure DIVINO35 e
DIVINO23.
Colleg mento Elettrico
Dopo il trasporto, posizionare l’apparecchio
verticalmente e attendere almeno 3 ore prima di
collegarlo all’impianto elettrico. Prima di inserire la
spina nella presa di corrente, accertarsi che:
• la presa abbia la messa a terra e sia a norma
di legge;
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
nella tabella Dati Tecnici o nella targhetta
caratteristiche in basso a destra (vedi
Descrizione dell’apparecchio);
• la tensione di alimentazione sia compresa nei
valori indicati nella tabella Dati Tecnici o nella
targhetta caratteristiche in basso a destra
(vedi Descrizione dell’apparecchio);
• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe
multiple.

Manuale Istruzioni Cantina “DIVINO”
4

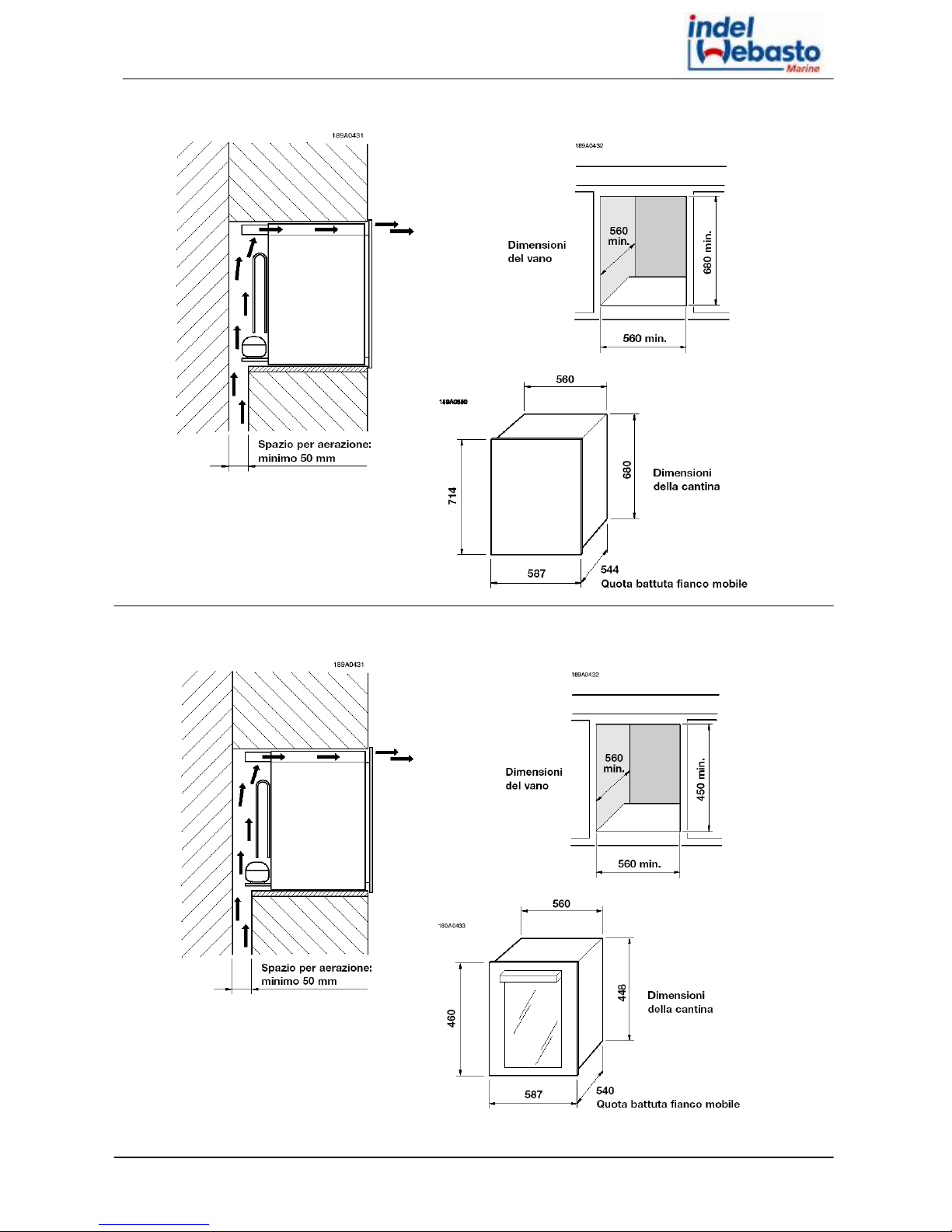

DIVINO 35
DIVINO 23

Manuale Istruzioni Cantina “DIVINO”
5
DESCRIZIONE DELL’APPARECCHIO
Vist d’insieme

Manuale Istruzioni Cantina “DIVINO”
6
AVVIO E UTILIZZO
V no invecchi mento
Il frigo cantina è composto da un vano
invecchiamento la cui principale funzione è
garantire ai vini condizioni ottimali di
conservazione.
La sua temperatura è stata regolata in fabbrica su
una temperatura considerata ottimale per la
maggior parte dei casi e corrisponde a 5° C.
Il vino è un prodotto complesso che deriva da una
evoluzione lenta e lunga, e necessita di condizioni
specifiche per esprimersi al meglio.
Tutti i vini si conservano alla stessa temperatura,
mentre le temperature di servizio e di
degustazione cambiano in base al vino.
Perciò, così come per le cantine naturali dei
produttori, anche per il frigo cantina non è
importante il valore assoluto della temperatura
di conservazione, quanto la sua costanza nel
tempo: la conservazione del vino è ideale
qualunque sia la temperatura, a condizione che
la temperatura non subisca variazioni.
Regol zione m nu le dell temper tur
Qualora dovesse rendersi necessario, è possibile
modificare la temperatura secondo quanto
segue:
. Al momento della connessione alla rete
elettrica, il display visualizza la
temperatura impostata all’interno del vano.
2. Premere il tasto ( vedi pannello di
controllo
) per circa secondo; l’indicatore
della temperatura inizierà a lampeggiare.
3. Premere i tasti o fino al
raggiungimento della temperatura
desiderata.
4. Attendere 5 secondi affinché l’indicatore
torni fisso; la temperatura è stata
impostata.
5. Attendere che l’adeguamento della
temperatura abbia effetto ed introdurre le
bottiglie di vino nella cantina.
La luce interna non si accende (oppure si
spegne temporaneamente) quando la
temperatura, all’interno, supera i 24° C, ciò per
consentire un raggiungimento più veloce della
temperatura impostata.
Estr zione dei ripi ni in legno
ATTENZIONE:
I ripiani in legno non sono scorrevoli, non
estrarli con il carico di bottiglie per evitare il
rischio di rottura delle stesse.
I ripiani si possono estrarre per pulizia solo
senza bottiglie.

Manuale Istruzioni Cantina “DIVINO”
7
CHARACTERISTICS
W rnings
• It is important to store this booklet to be able
to consult it at any time. In case of sale,
transfer, or relocation, make sure that the
booklet stays together with the device.
• Carefully read the instructions: there is
important information on how to install and use
it and concerning safety.
• To avoid dangers due to device instability, it
can be fixed by diligently following the
assembly instructions.
• In case of relocation or move, keep the device
in upright position.
• The wine cellar fridge cannot be used by
children or persons with a handicap, without
the supervision of an adult or a tutor, in order
to prevent uses of the wine cellar that are not
allowed.
• With the device installed, the electrical cable
and the socket must be easily accessible.
• Keep the ventilation openings in the device
casing free of obstructions.
• Do not use mechanical devices or means other
than those recommended by the manufacturer
to speed up the defrosting process.
• Do not damage the refrigerant circuit.
• To replace the neon, contact the assistance
center.
• The power supply cable must not be folded or
compressed
• The power cable must be periodically checked
and be replaced by authorized technicians only.
• Do not use electrical devices inside the
compartment that preserves the beverages, if
they are not of the type recommended by the
manufacturer.
• The manufacturer rejects any responsibility in
the event that these norms are not followed.
TECHNICAL DATA
Divino WC 23 Divino WC 35
Capacity 23 bottles 35 bottles
Grids 3 wood 5 wood
Dimensions
H x W X D
462x588x538
+ 24.5mm door
thickness
7 5x588x544
+ 24.5mm door
thickness
Weight 30.5Kg + 5kg
package
32.5Kg + 5,5Kg
package
Max Absorption 20 watt 20 watt
Consumption 0.9Kw 24h 0.9Kw 24h
Cooling System Compressor
CFC – free
Compressor
CFC - free
Electronic
Thermostat
Temperature Area Area
Internal Light x 6 watt x 6 watt
Voltage* 5 – 230 Volt 5 – 230 Volt
Frequency* 50 – 60 Hz 50 – 60 Hz
* Depending on the country, these values may
be subjected to variations. To know the specific
characteristics of your device, consult the
product characteristics plate.

Manuale Istruzioni Cantina “DIVINO”
8
INSTALLATION
Positioning nd connection
Unp cking
. Immediately un pack the device and check
that it has not been damaged during its tran
sport. If it is damaged, do not connect it and
contact the retailer.
2. Remove the protections and adesive with
caution, open the door and check the integrity
of the various components.
3. Pull out the electricval power supplì cable.
Positioning the device
. position the device in a properly ventilated
environment, not humid and with open space
(avoid closed wall wardrobes).
2. position the device far from heat sources.
3. Comply to the minimum distances between
the device and the compartment where i twill
be positioned, to ensure perfect ventilation to
the device. See figures DIVINO35 and
DIVINO23.
Electric l connection
After its transport, position the device upright and
wait at least 3 hours before connecting it to the
electrical system. Before inserting the plug in the
socket, make sure that:
• the socket has a grounding connection and is
up to norm of law;
• the socket can support the maximum power
load of the machine, as indicated in the
Technical Data chart or on the characteristics
plate on the lower right )see Description of
the device);
• the power supply voltage is included in the
values pointed out in the Technical Data chart
or on the characteristics plate on the lower
right (see Description of the device);
• the socket is compatible with the plug of the
device. If it is not, replace the socket or plug;
do not use multiple extensions.

Manuale Istruzioni Cantina “DIVINO”
9

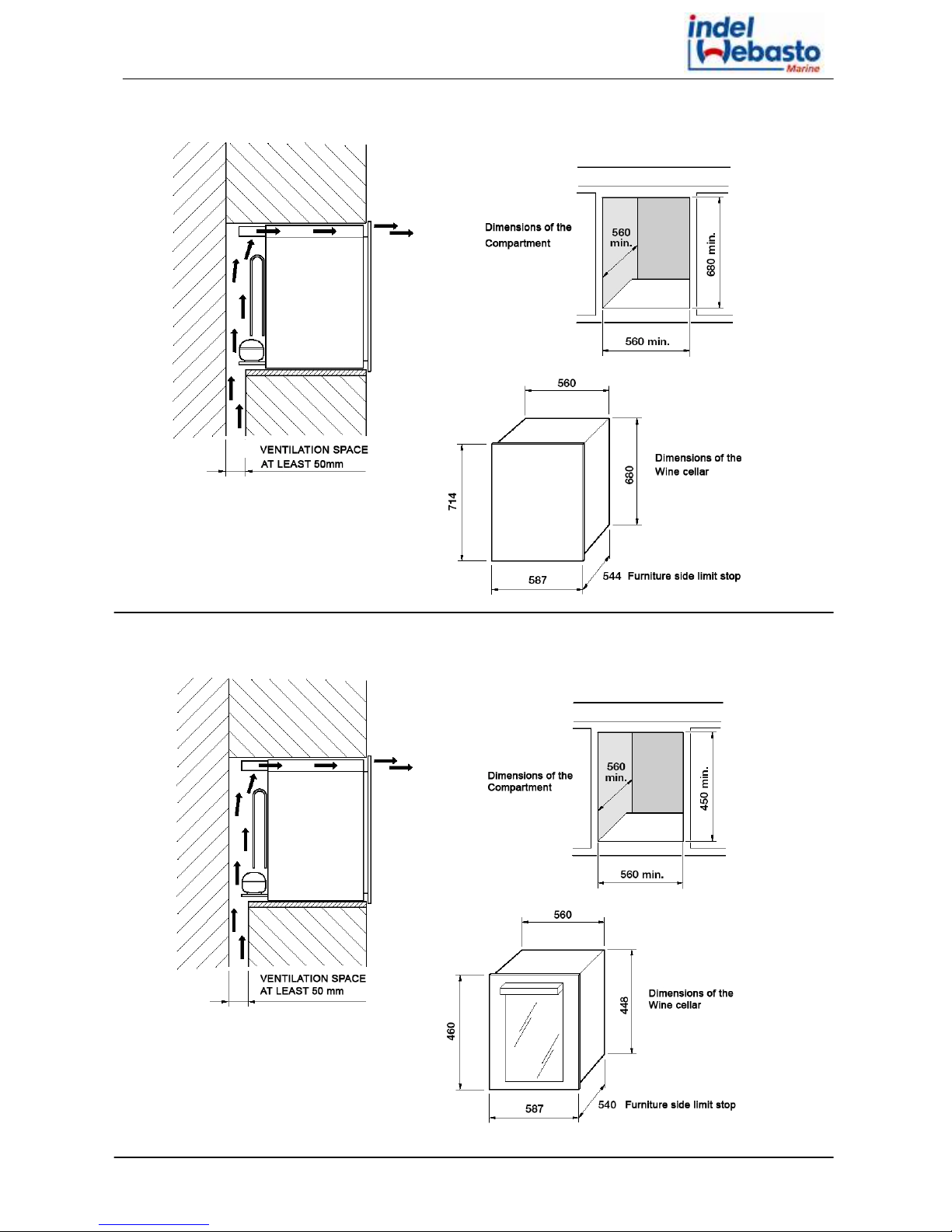

DIVINO 35
DIVINO 23

Manuale Istruzioni Cantina “DIVINO”
0

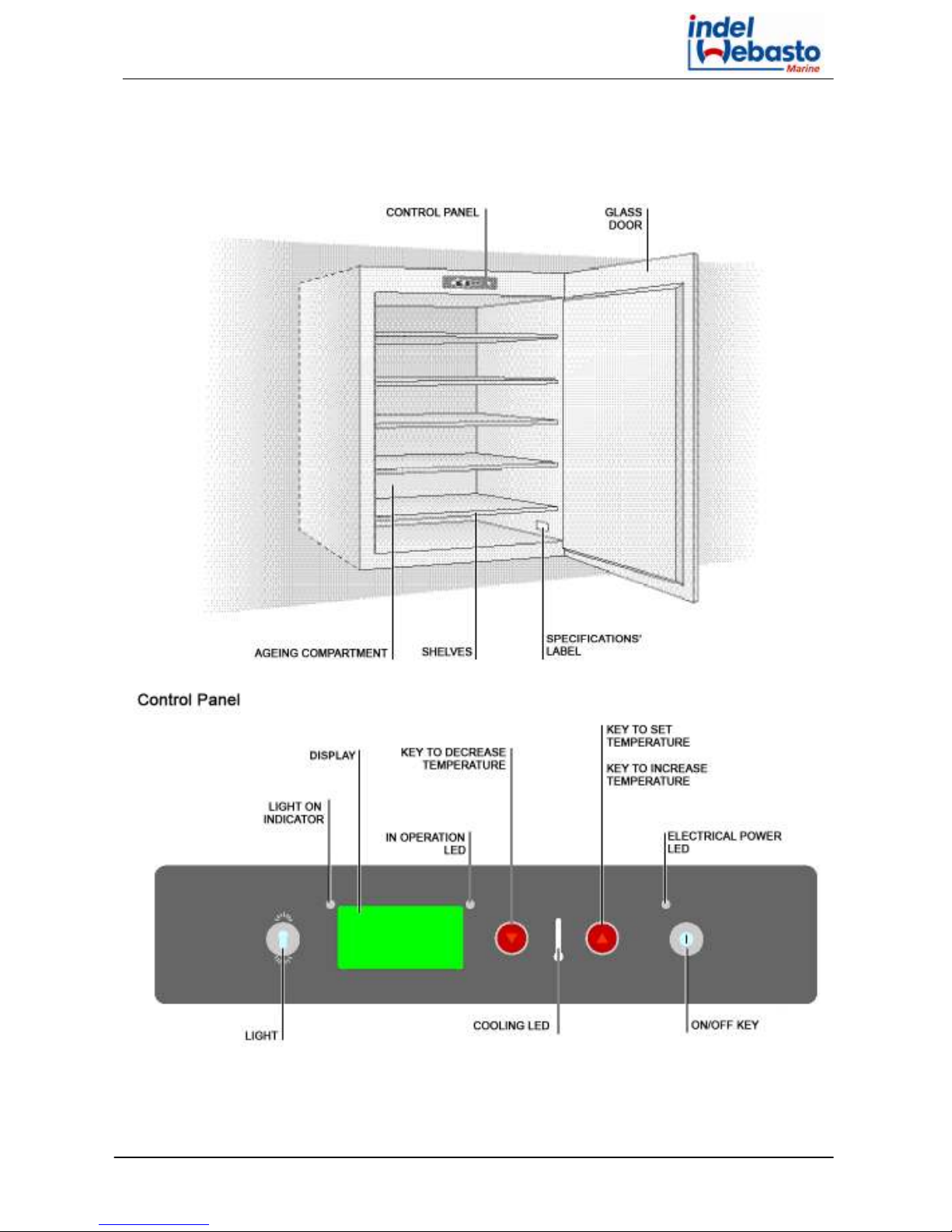

DEVICE DESCRIPTION
Over ll view

Manuale Istruzioni Cantina “DIVINO”
START-UP AND USE
Ageing comp rtment
The wine cellar fridge comprises an ageing
compartment that has the main purpose of
ensuring optimal conditions of preservation to the
wines.
Its temperature has been adjusted in the
production plant at a value deemed to be ideal for
the majority of circumstances and which is 5°C.
Wine is complex product that is the outcome of a
slow and long evolution, and it requires specific
conditions to best express itself.
All wines are preserved at the same temperature,
while the service and sampling temperatures
change depending on the wine.
Therefore, just as with the natural wine cellars of
producers, also with the wine cellar fridge the
absolute value of the temperature of preservation
is not as significant as its steadiness over time:
preservation of the wine is ideal whatever its
temperature, as long as the temperature is not
changed.
M nu lly djusting the temper ture
Qualora dovesse rendersi necessario, è possibile
modificare la temperatura secondo quanto
segue:
. When connecting to the electrical network,
the display visualizes the temperature
programmed inside the compartment.
2. Press the key ( see control panel ) for
about second; the temperature indicator
begins to flash.
3. Press the keys or until the
destre temperature is reached.
4. Wait 5 seconds for the indicator to stabiliza
again; the temperature has now been
programmed.
5. Wait for the temperature adjustment toh
ave become effective and then put the
wine bottles inside the cellar.
The internal light does not turn on (or temporarily
turns off) when the inside temperature exceeds
24°C, to allow the programmed temperature to be
reached as fast as possible.
Pulling out the wooden shelves
WARNING:
The shelves in wood slide, do not pull them out
with the bottles loaded to avoid that they may
break.
The shelves can be pulled out to be cleaned only
if there are no bottles.

Manuale Istruzioni Cantina “DIVINO”
2
CARACTERISTIQUES
Avertissements
• Il est important de conserver ce livret pour
pouvoir le consulter à tout moment. E cas de
vente, de cession, de déménagement, s’assurer
qu’il reste avec l’appareil.
• Lire attentivement les instructions : elles
contiennent d’importantes informations sur
l’installation, l’emploi et sur la sécurité.
• Pour éviter des dangers dus à l’instabilité de
l’appareil, le fixer en suivant scrupuleusement
les instructions de montage.
• En cas de déménagement ou de déplacement
tenir l’appareil en position verticale.
• Le frigo cave ne doit pas être utilisé par des
enfants ou par des personnes porteuses de
handicap, sans la supervision d’un adulte ou
d’un tuteur, pour éviter des usages non
consentis.
• Lorsque l’appareil est installé, le câble
électrique et la prise de courant doivent être
facilment accessibles.
• Laisser les ouvertures de ventilation libres de
toute obstruction dans la gaine de l’appareil.
• Pour accélérer le processus de dégivrage ne
pas utiliser de dispositifs mécamiques ou
autres, à part ceux recommandés par le
constructeur.
• Ne pas endommager le circuit du réfrigérant.
• Pour effectuer le changement du néon
s’adresser à un service après-vent.
• Le câble d’alimentation ne doit être plié ni
comprimé.
• Le câble d’alimentation doit être contrôlé
périodiquement et changé uniquement pas des
techniciens autorisés.
• Ne pas utiliser d’appareils électriques à
l’intérieur des compartiments pour la
conservation des boissons, si ces derniers ne
sont pas du type recommandé par le
constructeur.
• Le constructeur décline toute responsabilità si
ces normes ne sont pas respectées.
COORDONNEES TECHNIQUES
Divino WC 23 Divino WC 35
Capacité 23 bouteilles 35 bouteilles
Grilles 3 en bois 5 en bois
Dimensions
A x L x P
462x588x538
+ 24,5mm
épaisseur porte
7 5x588x544
+ 24,5mm
épaisseur porte
Poids 30,5Kg + 5kg
emballage
32,5Kg + 5,5Kg
emballage
Absorption Max 20 watt 20 watt
Consommation 0,9Kw 24h 0,9Kw 24h
Système
Refroidissement
Compresseur
CFC – free
Compresseur
CFC - free
Thermostat
Électronique
Températures Zone Zone
Lumière interne x 6 watt x 6 watt
Tension* 5 – 230 Volt 5 – 230 Volt
Fréquence* 50 – 60 Hz 50 – 60 Hz
* Selon les pays ces valeurs sont sujettes à des
variations. Pour connaitre les caractéristiques
specifiques de votre appareil, consulter la plaque
des caractéristiques du produit.

Manuale Istruzioni Cantina “DIVINO”
3
INSTALLATION
Positionnement et br nchement
Désemb ll ge
. Déballer l’appareil immédiatement et contrôler
qu’il n’a pas subi de dommages au cours du
transport. S’il a été endommagé, ne pas le
brancher et contacter le revendeur.
2. Enlever les protections et les adhésifs avec
précaution, ouvrir la porte et vérifier l’intégrité
des différents composants.
3. Sortir le câble d’alimentation électrique.
Positionnement
. Positionner l’appareil dans un environnemtne
bien aéré, non humide et libre (éviter les
placards fermés).
2. Laisser l’appareil loin de sources de chaleur.
3. Respecter les distances minimum entre
l’appareil et le logement où il sera installé,
pour garantir une parfaite ventilation à
l’appareil. Voir figures DIVINO35 et
DIVINO23.
Br nchement électrique
Après le transport, positionner l’appareil
Verticalement et attendre au moins 3 heures
avant de le brancher à l’installation électrique.
Avant de brancher la prise électrique, s’assurer
que:
• la prise possède une mise à la terre et est
conforme à la loi ;
• la prise est capable de supporter la charge
de puissance maximum de la machine,
indiquée dans le tableau Coordonnées
techniques ou sur la plaque des
caractéristiques en bas à droite (voir
Description de l’appareil);
• la tension d’alimentation est comprise entre
les valeurs indiquées dans le tableau
Coordonnées techniques ou sur la plaque
des caractéristiques en bas à droite (voir
Description de l’appareil);
• la prise est compatible avec la fiche de
l’appareil. En cas contraire, changer la prise
ou la fiche; ne pas utiliser de rallonges.

Manuale Istruzioni Cantina “DIVINO”
4
DIVINO 35
DIVINO 23

Manuale Istruzioni Cantina “DIVINO”
5

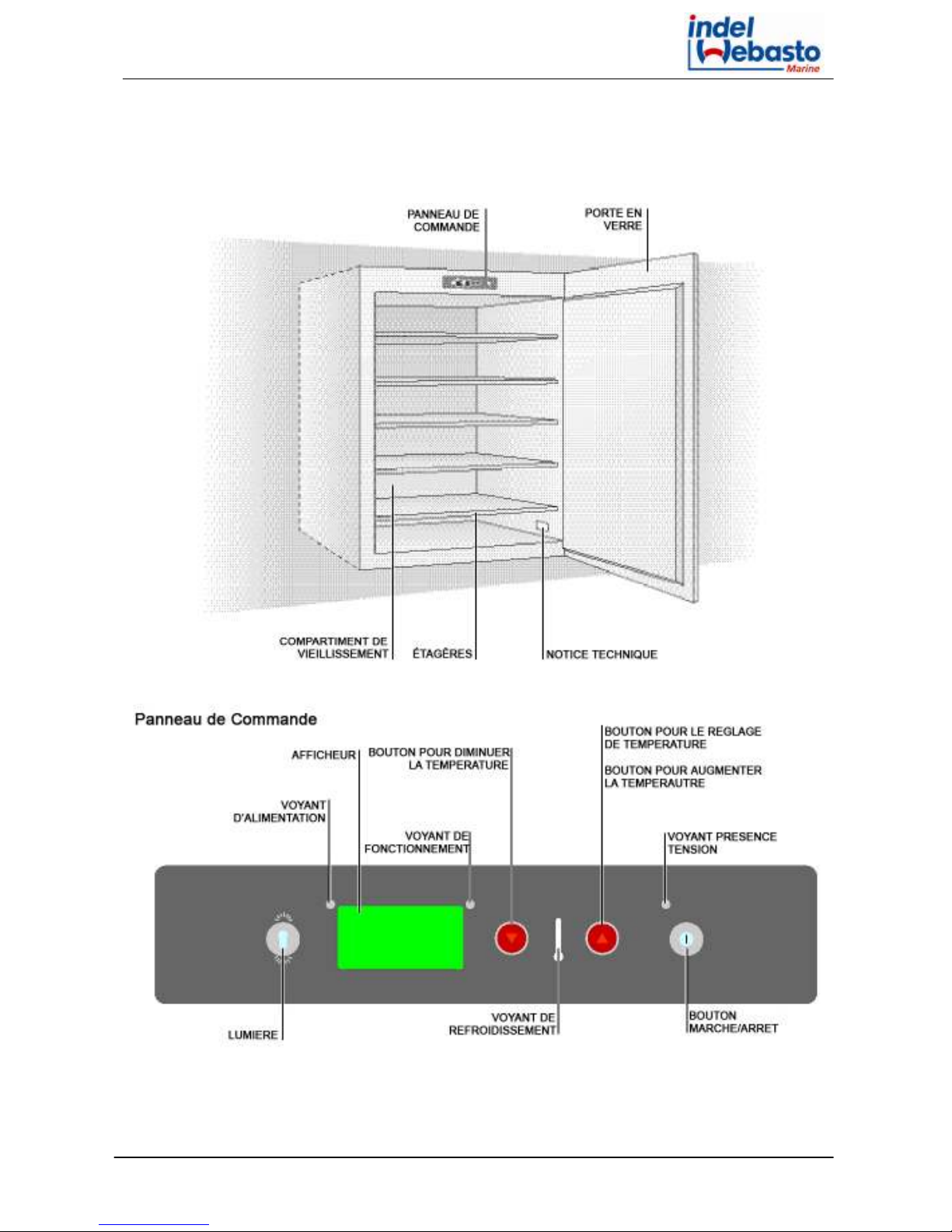

DESCRIPTION DE L’APPAREIL
Vue d’ensemble

Manuale Istruzioni Cantina “DIVINO”
6
MISE EN MARCHE ET UTILISATION
Comp rtiment vieillissement
Le frigo cave est composé d’un compartiment
vieillissement dont la fonction principale est de
garantir aux vins des conditions de conservation
optimales.
Sa température a été réglée à l’usine sur une
température considérée comme optimale pour la
plupart des cas et qui correspond à 5° C.
Le vin est un produit complexe qui provient d’une
évolution lente et longue, et il a besoin de
conditions
spécifiques pour s’exprimer au mieux.
Tous les vins se conservent à la même
température,
alors que la température de service et de
dégustation changent selon le vin.
C’est pour cela que, comme dans les caves
naturelles des producteurs, dans le frigo cave ce
n’est pas la valeur absolue de la température de
conservation qui est importante, mais sa
constance dans le temps : la conservation du vin
est idéale
quelle que soit température, à condition que
la température ne subisse pas de variations.
Régl ge m nuel de l tempér ture
Si cela devait s’anvérer nécessaire, on peut
modifier la température comme indiqué ci-
après :
. Au moment du branchement électrique, le
display affiche la temperature configurée à
l’intérieur du compartiment.
2. Appuyer sur la touche ( voir tableau
de commande
) pendant environ seconde ;
l’indicateur de la température se met à
clignoter.
3. Appuyer sur les touches o
jusqu’à atteindre la température désiderée.
4. attendre 5 secondes pour que l’indicateur
redevienne fixe; la température été
configurée.
5. Attendre que l’ajustement de la tempèrature
fasse effet et introduire les bouteilles de vin
dans la cave.
La lumière interne ne s’allume pas (ou elle
s’éteint temporairement) quand la
température, à l’intérieur, dépasse 24° C, ceci
afin de permettre d’atteindre plus rapidement la
température configurée.
Extr ction des ét gères en bois
ATTENTION:
Les étagères en bois ne sont pas coulissantes, ne
pas les enlever lorsqu’elles sont pleines de
bouteilles, pour éviter qu’elles ne se cassent.
On peut enlever les étagères pour les nettoyer,
les enlever si elles sont vides.

Manuale Istruzioni Cantina “DIVINO”
7
CARACTERISTICAS
Advertenci s
• Es importante que conserve este manual para
futuras consultas. En caso de venta, cesión o
traspaso, por favor entréquelo junto al aparato.
• Lea bien estas instrucciones, contiene
información, el uso y la seguridad.
• Para evitar los peli gros que puedan generarse
durante la instalación del aparato, por favor
asegúrelo siguiendo estrictamente las
instrucciones de montaje.
• En caso de mudanza o transporte mantenga el
aparato en posición vertical.
• El refrigerador de vino no puede ser utilizado
por niños o personas con discapacidad sin la
vigilancia de un adulto o tutor, con el fin de
evitar usos incorrectos.
• Cuando el aparato se instala, el cable de
alimentación y la toma de corriente deben ser
de fácil acceso.
• Dejar libre de obstáculos las aberturas de
ventilación del aparato.
• Para acelerar el proceso de descongelación no
utilice medios mecánicos u otros diferentes a
los recomendados por el fabricante.
• No dañe el circuito refrigerante.
• Para reemplazar el neón contacte el centro de
asistencia.
• El cable de alimentación no debe ser doblado o
comprimido.
• El cable de alimentación debe ser revisado con
frecuencia y reemplazado solamente por
técnicos autorizados.
• No utilice equipos eléctricos en el interior de los
compartimientos para conservar bebidas si
éstos no son recomendados por el fabricante.
• El fabricante no asume ninguna responsabilidad
en caso de incumplimiento de estas normas.
DATOS TECNICOS
Divino WC 23 Divino WC 35
Capacidad 23 botellas 35 botellas
Rejillas 3 madera 5 madera
Dimensiones
A x L x P
462x588x538
+ 24,5mm
espesor puerta
7 5x588x544
+ 24,5mm
espesor puerta
Peso 30,5Kg + 5kg
embalaje
32,5Kg + 5,5Kg
embalaje
Absorción Máx 20 watt 20 watt
Consumo 0,9Kw 24h 0,9Kw 24h
Sistema
Refrigeración
Compresor
CFC – free
Compresor
CFC - free
Termostato
Electrónico
Temperatures Zona Zona
Luz Interna x 6 watt x 6 watt
Tensión* 5 – 230 Volt 5 – 230 Volt
Frecuencia* 50 – 60 Hz 50 – 60 Hz
* Dependiendo del país, estos valores están
sujetos a variaciones. Para conocer las
características
especificas de su producto, consulte la
placa de identificación del mismo.

Manuale Istruzioni Cantina “DIVINO”
8
INSTALACION
Coloc ción e Inst l ción
Desemb l je
. Desembalar enseguida el aparato y
controlarque durante el transporte no haya
sufrido daños. Si encuentra cualquier daño
por favor no lo instale y póngase en contacto
con el vendedor.
2. Retire con cuidado las protecciones y las
etiquetas, abra la puerta y compruebe la
integridad de los distintos componentes.
3. Extraiga el cable de alimentación eléctrica.
Coloc ción
. Coloque el aparato en un lugar con buena
ventilación, sin humedad y libre (evite
armarios cerrados).
2. Mantenga el aparato lejos de las fuentes de
calor.
3. Dejar una distancia suficiente entre el
aparatoy la cavidad en la cual va a ser
colocado, paraasegurar una buena

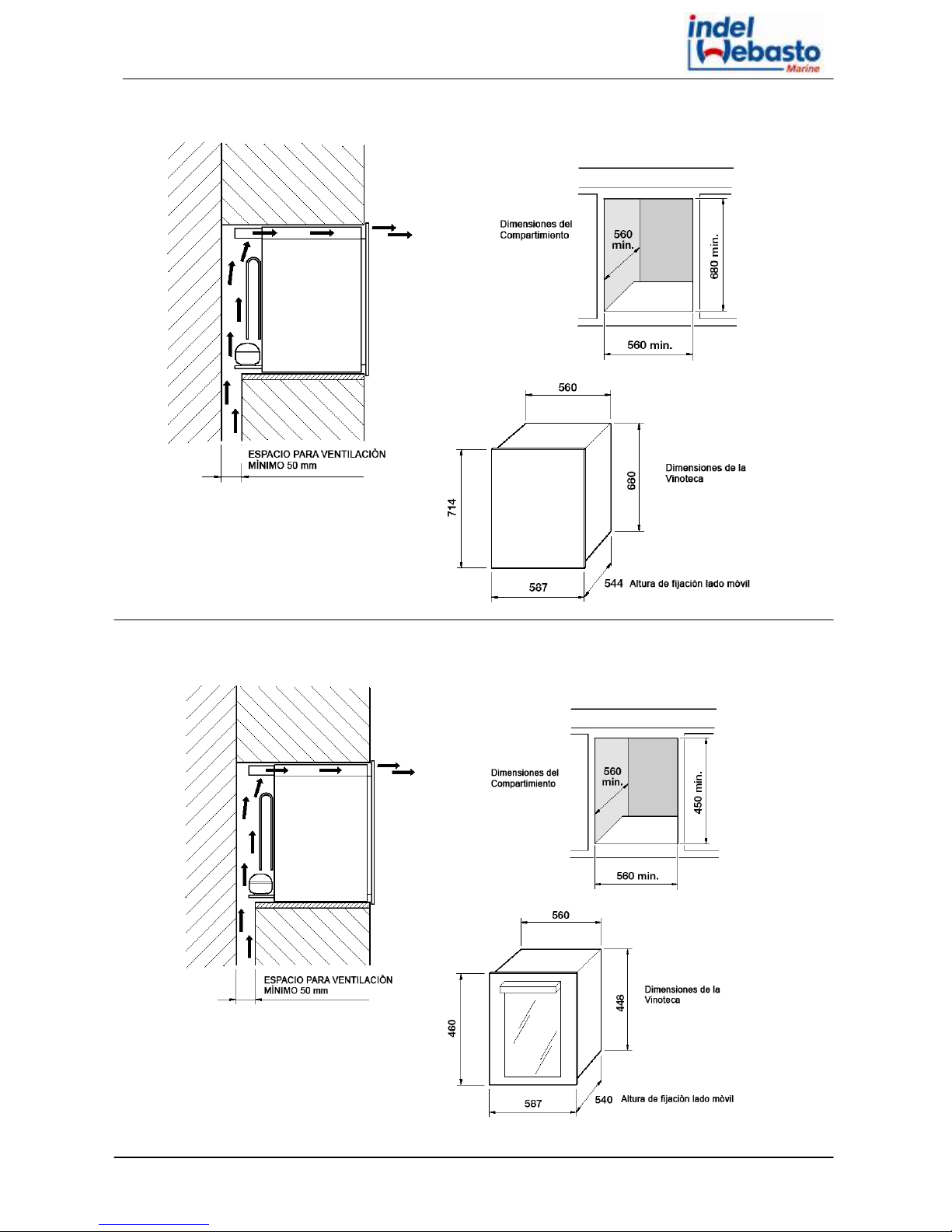

ventilación. Véanse figuras DIVINO35 y
DIVINO23.
Conexión Eléctric
Coloque el aparato en posición
vertical y espere 3 horas aproximadamente antes
de conectarlo a la toma eléctrica. Antes de
insertar el enchufe, compruebe lo siguiente:
• Que la toma disponga de instalación a tierra
conforme a la ley;
• Que tenga la capacidad suficiente para
soportar la carga de potencia del equipo, de
acuerdo con lo indicado en la etiqueta de
Datos Técnicos o en la placa que contiene las
características, colocada debajo a la derecha
(ver Descripción del aparato);
• Que el voltaje de alimentación corresponda a
los valores indicados en la etiqueta de Datos
Técnicos o en la placa con las características,
colocada debajo a la derecha (ver Descripción
del aparato);
• Que la toma sea compatible con el enchufe
del aparato. De lo contrario cambie la toma o
el enchufe; no use extensiones múltiples.

Manuale Istruzioni Cantina “DIVINO”
9
DIVINO 35
DIVINO 23

Manuale Istruzioni Cantina “DIVINO”
20
DESCRIPCION DEL APARATO
Vist gener l
