Ingersoll-Rand QS Series User manual

16572042
Edition 3
May 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
Технические характеристики изделия
Informacje o Produkcie
PL
RU
Informaţii Privind Produsul
Информация за Продукта
BG
RO
Podaci o proizvodu
HR
Air Drill
QS Series

2 16572042_ed3
4
75
32
1
9
6
11
48h
1m
PMAX
24h
8
10

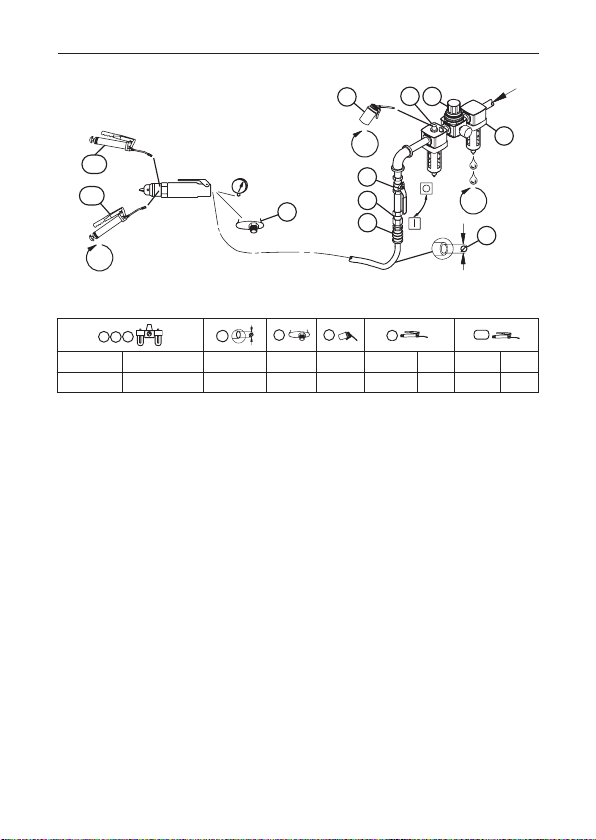

(Dwg. 16575599)
13
2
5
6
9
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3IR # cm3
C38121-800 C383D1-810 1/4 (6) 1/4 10 67 4 67 4

16572042_ed3 EN-1
EN
Product Safety Information
Intended Use:
These Air Drills are designed for drilling, honing, reaming and hole sawing.
For additional information refer to Product Safety Information Manual Form 04580353.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Models Style
Chuck
Capacity
Free
Speed
in (mm) rpm
QS051, QS051B, QS051BD, QS051D Inline 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D Inline 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D Inline 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D Inline 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D Inline 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D Inline 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D Inline 1/4 (6) 5100
Models
Sound Level dB(A)
(ISO15744)
Vibration (m/s²)
(ISO28927)
† Pressure (Lp) ‡ Power (Lw) Level *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16575599 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

EN-2 16572042_ed3
EN
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

16572042_ed3 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones del Producto
Modelos Tipo de
Empuñadura
Capacidad
de Pinza
Velocidad
Iibre
Pulgadas (mm) rpm
QS051, QS051B, QS051BD, QS051D Inline 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D Inline 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D Inline 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D Inline 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D Inline 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D Inline 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D Inline 1/4 (6) 5100
Modelos
Nivel Sonoro dB(A)
(ISO15744)
Vibración (m/s²)
(ISO28927)
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 16572042_ed3
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-
sulte la dibujo 16573180 y la tabla en la página 2. La frecuencia de mantenimiento se muestra
dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los
elementos se identican como:
1. Filtro de aire 5. Diámetro de la manguera 9. Aceite
2. Regulador 6. Tamaño de la rosca 10. Grasa - durante el montaje
3. Lubricador 7. Acoplamiento 11. Grasa - por el engrasador
4. Válvula de corte de emergencia 8. Fusil de aire de seguridad
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

16572042_ed3 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de
découpe circulaire.
Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le
manuel d’information de sécurité du produit Perceuse pneumatique.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Spécications du Produit
Modèles Type de Poignée
Capacité
de la Pince
Vitesse
Libre
Pounces (mm) rpm
QS051, QS051B, QS051BD, QS051D En ligne 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D En ligne 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D En ligne 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D En ligne 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D En ligne 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D En ligne 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D En ligne 1/4 (6) 5100
Modèles
Niveau Acoustique dB(A)
(ISO15744)
Vibration (m/s²)
(ISO28927)
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = incertitude de mesure de 3 dB
‡ KwA = incertitude de mesure de 3 dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 16572042_ed3
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16575599 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 5. Diamètre du tuyau 9. Huile
2. Régulateur 6. Taille du letage 10. Graisse - pour l’assemblage
3. Lubricateur 7. Raccord 11. Graisse - pour le
4. Vanne d’arrêt d’urgence 8. Raccordement à air de sûreté raccordement
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

16572042_ed3 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Uso Consentito:
I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.
Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla
sicurezza prodotto relativo ai trapani pneumatici.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche del Prodotto
Modelli Tipo di
Impugnatura
Capacità
del Portapunta
Velocità
a Vuoto
Pollici (mm) giri al minuto
QS051, QS051B, QS051BD, QS051D In linea 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D In linea 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D In linea 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D In linea 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D In linea 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D In linea 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D In linea 1/4 (6) 5100
Modelli
Livello Acustico dB(A)
(ISO15744)
Vibrazioni (m/s²)
(ISO28927)
† Pressione (Lp) ‡ Potenza (Lw) Livello *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.

IT-2 16572042_ed3
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la con-
densa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio
del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile
e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi
di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno
16575599 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia
circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

16572042_ed3 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Bohrmaschinen wurden zum Bohren, Honen, Ausbohren und Lochsägen
entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04580353 im Handbuch,
Produktsicherheitsinformationen Druckluft-Bohrmaschinen.
Handbücher können von ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modelle Machart
Kapazität
Spannfutter Freie Drehzahl
Zoll (mm) U/min
QS051, QS051B, QS051BD, QS051D Reihe 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D Reihe 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D Reihe 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D Reihe 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D Reihe 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D Reihe 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D Reihe 1/4 (6) 5100
Modelle
Schallpegel dB(A)
(ISO15744)
Schwingungs (m/s²)
(ISO28927)
† Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.

DE-2 16572042_ed3
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti-Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16575599 und Tabelle auf
Seite 2. Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden,
d=Tagen und m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 5. Schlauchdurchmesser 9. Ölen
2. Regler 6. Gewindegröße 10. Fetten - bei der Montage
3. Schmierbüchse 7. Verbindung 11. Fetten - über Anschlussstück
4. Notabsperrventil 8. Sicherheits-Druckluftsicherung
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

16572042_ed3 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische boormachines zijn bedoeld voor boren, honen, naboren en gaten zagen.
Raadpleeg formulier 04580353 in de productveiligheidshandleiding van de pneumatische
boormachines voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com
Produktspesikasjoner
Modellen Soort
Capaciteit
Spankop
Onbelast
Toerental
in (mm) omw/min
QS051, QS051B, QS051BD, QS051D In lijn 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D In lijn 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D In lijn 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D In lijn 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D In lijn 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D In lijn 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D In lijn 1/4 (6) 5100
Modellen
Geluidsniveau dB(A)
(ISO15744)
Trillings (m/s²)
(ISO28927)
† Druk (Lp) ‡ Vermogen (Lw) Niveau *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB meetonnauwkeurigheid
‡ KwA = 3dB meetonnauwkeurigheid
* Meetonnauwkeurigheid bij K (Trillings)
WAARSCHUWING
Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.

NL-2 16572042_ed3
NL
Installatie en Smering
Om de maximale bedrijfsdruk ( PMAX) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16575599 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 5. Slangdiameter 9. Olie
2. Regelaar 6. Soort van schroefdraad 10. Smeren - tijdens montage
3. Smeerinrichting 7. Koppeling 11. Smeren - door nippel
4. Noodafsluitklep 8. Beveiliging
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Voor alle communicatie wendt u zich tot de dichtstbijzijnde Ingersoll Rand vestiging of dealer.

16572042_ed3 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykluftsborene er udformet til boring, honing, fræsning og hulsavning.
For yderligere oplysninger henvises der til formular 04580353 i vejledningen med
produktsikkerhedsinformation til trykluftsborene.
Vejledningerne kan hentes ned fra ingersollrandproducts.com
Produktspecikationer
Modeller Stil
Borepatron
Kapacitet
Fri
Hastighed
Tommer (mm) rpm
QS051, QS051B, QS051BD, QS051D In-line 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D In-line 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D In-line 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D In-line 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D In-line 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D In-line 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D In-line 1/4 (6) 5100
Modeller
Lydniveau dB(A)
(ISO15744)
Vibrations (m/s²)
(ISO28927)
† Tryk (Lp) ‡ Eekt (Lw) Niveau *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)
ADVARSEL
Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.

DA-2 16572042_ed3
DA
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16575599 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 5. Slangediameter 9. Olie
2. Regulator 6. Gevindstørrelse 10. Fedt - under samlingen
3. Smøreapparat 7. Kobling 11.Fedt - gennem monteringen
4. Nødafspærringsventil 8. Sikkerhedstryksikring
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn-
ing.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

16572042_ed3 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna borrmaskiner är utformade för borrning, honing, brotschning och
hålsågning.
För mer information, se Luftdrivna borrmaskiners produktsäkerhetsinformation
Form 04580353.
Handböcker kan laddas ner från ingersollrandproducts.com
Produktspecikationer
Modeller Typ av Pådrag Chuckkapacitet Fri
Hastighet
Tum (mm) varv/min
QS051, QS051B, QS051BD, QS051D Inline 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D Inline 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D Inline 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D Inline 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D Inline 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D Inline 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D Inline 1/4 (6) 5100
Modeller
Ljudstyrkenivå dB(A)
(ISO15744)
Vibrations (m/s²)
(ISO28927)
† Tryck (Lp) ‡ Eekt (Lw) Niva *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
VARNING
Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.

SV-2 16572042_ed3
SV
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16575599 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett – under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

16572042_ed3 NO-1
NO
Sikkerhetsinformasjon for Produktet
Tiltenkt Bruk:
Trykkluftsbor er designet til boring, honing, opprømming og hullsaging.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i
trykkluftsborets håndboksskjema 04580353.
Håndbøker kan lastes ned fra ingersollrandproducts.com
Produktspesikasjoner
Modeller Type Chuckkapasitet
Fri
Hastighet
Tommer (mm) rpm
QS051, QS051B, QS051BD, QS051D Rett 1/4 (6) 500
QS091, QS091B, QS091BD, QS091D Rett 1/4 (6) 900
QS151, QS151B, QS151BD, QS151D Rett 1/4 (6) 1500
QS201, QS201B, QS201BD, QS201D Rett 1/4 (6) 2000
QS301, QS301B, QS301BD, QS301D Rett 1/4 (6) 3000
QS381, QS381B, QS381BD, QS381D Rett 1/4 (6) 3800
QS511, QS511B, QS511BD, QS511D Rett 1/4 (6) 5100
Modeller
Lydnivå dB(A)
(ISO15744)
Vibrasjons (m/s²)
(ISO28927)
† Trykk (Lp) ‡ Styrke (Lw) Nivå *K
QS051, QS051B, QS051BD, QS051D 78.6 89.6 3.4 1.2
QS091, QS091B, QS091BD, QS091D 78.2 89.2 3.4 1.2
QS151, QS151B, QS151BD, QS151D 80.2 91.2 3.4 1.2
QS201, QS201B, QS201BD, QS201D 80.2 91.2 3.4 1.2
QS301, QS301B, QS301BD, QS301D 78.9 89.9 3.4 1.2
QS381, QS381B, QS381BD, QS381D 79.5 90.5 3.4 1.2
QS511, QS511B, QS511BD, QS511D 79.3 90.3 3.4 1.2
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
ADVARSEL
Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand-
arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra
disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det
bestemte bruksområdet.

NO-2 16572042_ed3
NO
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjons-
feil eller utilsiktet frakobling. Se tegning 16573180 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 7. Kobling Slangebruddsventil
2. Regulator 8. Sikkerhetsluftsikring
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett – under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
