Ingersoll-Rand G2S180RH63 User manual

04581211
Edition 3
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
产品信息
Информация за продукта
Informacje o Produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
BG
ZH
Технические характеристики изделия
Informaţii privind produsul
RO
RU
Air Grinders
G2 Series

2 04581211_ed3
4
7
5
32
1
9
48h
6
24h
10
8h
PMAX
8
6
PMAX
(Dwg. 16573800)
13
2
5
6
7
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38331-800 C381C1-800 3/8 (10) 1/4 MSCF32 10 67 2

04581211_ed3 EN-1
EN
Product Safety Information
Intended Use:
These Air Grinders are designed for material removal or cutting o using a rotated
abrasive wheel, in accordance with the product specication table.
For additional information refer to Air Grinder Product Safety Information Manual
Form 04584959.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Models
Free
Speed Arbor Size Wheel
Type
Wheel
Diameter
Maximum Wheel
Thickness Guard Part
Number
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

EN-2 04581211_ed3
EN
Models Sound Level dB(A) (ISO15744) Vibration (ISO28927) m/s²
† Pressure (Lp) ‡ Power (Lw) Level *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity
* K = Vibration measurement uncertainty
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

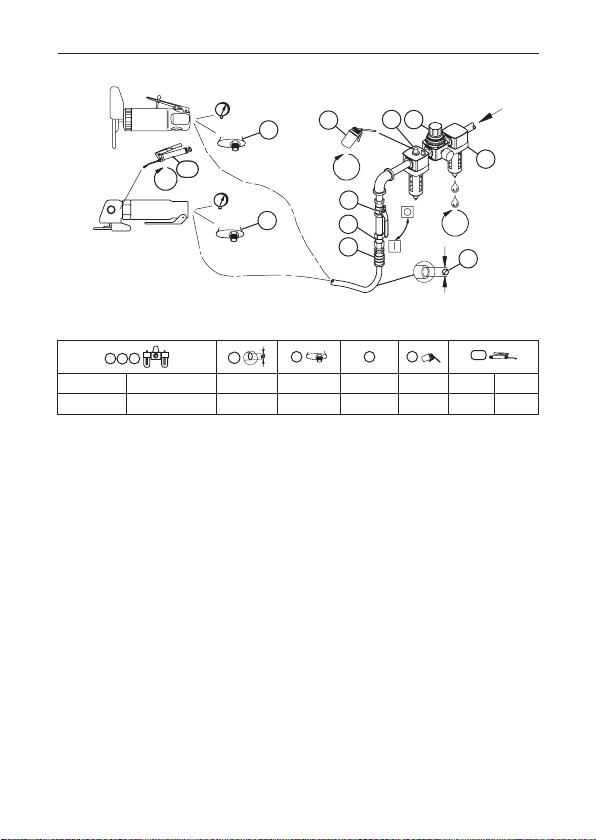

disconnects. See drawing 16573800 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

04581211_ed3 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estas amoladoras neumáticas están diseñadas para eliminar material mediante un
accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.
Para más información, consulte el Manual de información de seguridad de producto
04584959 Amoladora de matrices neumática.
Los manuales pueden descargarse en www.ingersollrandproducts.com
Especicaciones del Producto
Modelo(s)
Libre
Velocidad Tamañ
o de eje
Tipo
de
Muela
Tamaño
de
Muela
Grosor
Máximo de la
Muela
Número
de Pieza
del Protector
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

ES-2 04581211_ed3
ES
Modelo(s) Nivel Sonoro dB (A) (ISO15744) Vibración (ISO28927) m/s²
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.
Consulte la dibujo 16573800 y la tabla en la página 2. La frecuencia de mantenimiento se
muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso
real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04581211_ed3 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou eectuer des
découpes à l’aide d’un disque abrasif rotatif, conformément au tableau des spécications
de produit.
Pour des informations complémentaires, reportez-vous au manuel 04584959
d’information de sécurité du produit Meuleuse pneumatique légère.
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com
Spécications du Produit
Modèle(s)
Libre
Vitesse Taille
de L’arbre
Type
de Disque
Taille
de
Disque
Epaiss
eur Maximale
du Disque
Numéro de
Pièce du
Protecteur
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

FR-2 04581211_ed3
FR
Modèle(s) Niveau Acoustique dB(A) (ISO15744) Vibration (ISO28927) m/s²
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16573800 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse
Pièces détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

04581211_ed3 IT-1
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale
tramite un accessorio abrasivo rotante, secondo la tabella contenente le speciche del
prodotto.
Per ulteriori informazioni, vedasi Fresatrice pneumatica per stampi Manuale delle
Informazioni sulla sicurezza del prodotto 04584959.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com
Speciche Prodotto
Modello/i
Libero
Velocità Dimensioni
Mandrino
Tipo di
Mola
Dimensioni
Mola
Massimo
spessor e Mola Matricola
Protezione
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

IT-2 04581211_ed3
IT
Modello/i Livello Acustico dB(A) (ISO15744) Vibrazioni (ISO28927) m/s²
† Pressione (Lp) ‡ Potenza (Lw) Livello *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = Incertezza Misurazione 3dB
‡ KwA = Incertezza Misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16573800 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

04581211_ed3 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Schleifmaschinen wurden dazu entwickelt, in Übereinstimmung mit
der Produkt-Spezikationstabelle mit einem sich drehenden Schleifmittel Material zu
entfernen oder abzuschneiden.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für die
DruckluftWerkzeugschleifmaschine 04584959.
Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.
Technische Daten
Modell(e)
Freie
Drehzahl Wellengröße Scheibentyp
Scheiben-
größe
Maximale
Scheibe
nstärke
Teile-
Nummer
Schutz
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

DE-2 04581211_ed3
DE
Modell(e) Schallpegel dB(A) (ISO15744) Schwingungs (ISO28927) m/s²
† Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = messunsicherheit (Schwingungs)
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573800 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Fett
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

04581211_ed3 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische slijpmachines zijn bedoeld om materiaal te verwijderen of
weg te snijden met behulp van een roterende slijpschijf, overeenkomstig de
productspecicatietabel.
Raadpleeg de productveiligheidshandleiding 04584959 van de pneumatische
matrijzenslijpmachine voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com
Produktspesikasjoner
Model(len)
Onbelaste
Toerental Afmeting
Hoofdas Schijftype
Afmetin
g Schijf
Maximale
Schijfdikte Onderdeelnu
mmer
Beschermkap
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

NL-2 04581211_ed3
NL
Model(len) Geluidsniveau dB(A) (ISO15744) Trillings (ISO28927) m/s²
† Druk (Lp) ‡ Vermogen (Lw) Niveau *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
* Meetonnauwkeurigheid bij K (Trillings)
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16573800 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen
en m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Vet
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor of Wederkoper.

04581211_ed3 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse trykluftslibemaskiner er beregnet til ernelse af materiale eller afskæring med en
roterende slibende skive, i overensstemmelse med produktets specikationstabel.
For yderligere information henvises der til produktsikkerhedsinformationen til den
Skærende trykluftslibemaskine i vejledning 04584959.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com
Produktspecikationer
Model(ler)
Fri Has-
tighed Akselstør
relse
Skive
Type
Skivestørr
else
Maksimum
Skivety
kkelse Skærm
Delnummer
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

DA-2 04581211_ed3
DA
Model(ler) Lydniveau dB(A) (ISO15744) Vibrations (ISO28927) m/s²
† Tryk (Lp) ‡ Eekt (Lw) Niveau *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB Måleusikkerhed
‡ KwA = 3dB Måleusikkerhed
* K = måleusikkerhed (Vibrations)
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16573800 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

04581211_ed3 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna slipmaskiner är utformade för borttagning av material med ett roterande
avverkande tillbehör i enlighet med tabellen för produktspecikationer.
För mer information, se informationshandboken för produktsäkerhet 04584959 för
chuckslipmaskin.
Handböcker kan laddas ner från www.ingersollrandproducts.com
Produktspecikationer
Modell(er)
Fri Hastighet Axelns
Storlek
Typ av
Skiva
Skivans
Storlek
Maximal
Skivtjocklek Skyddets
Artikelnummer
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

SV-2 04581211_ed3
SV
Modell(er) Ljudstyrkenivå dB(A) (ISO15744) Vibrations (ISO28927) m/s²
† Tryck (Lp) ‡ Eekt (Lw) Nivå *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16573800 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Fett
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

04581211_ed3 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Disse luftslipemaskinene er designet til å erne eller skjære av materiale med en
roterende slipeskive, i henhold til produktets spesikasjonstabell.
For ytterligere informasjon henvises det til sikkerhetsinformasjonen i 04584959-
håndboken til Presslipemaskin med trykkluft.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com
Productspecicaties
Modell(er)
Fri Has-
tighet Spindel
Dimensjon
Skive-
type
Skivedi-
mensjonr
Maksimum
Skiveykkelse
Delnu
mmer for
Beskyttelses
Skjermer
rpm in. (mm) in. (mm)
G2S180RH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2S180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH63 18,000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180PH63 18000 3/8”-24 1 3 (76) 1/2 (12.7) LE2-931
G2X180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) LE2-931
G2A120PP74 12000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A120PP945 12000 M14 x 2.0-6g 27 4.5 (115) 1/4 (6.4) LA3-106-45
G2A120PP95 12000 M14 x 2.0-6g 27 5 (127) 1/4 (6.4) LA3-106-5-EU
G2A150PP74 15000 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4
G2A180RH64 18000 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2A180PP63 18000 3/8”-24 27 3 (76) 1/4 (6.4) AG20-106-3
G2L100PP96 10000 M14 x 2.0-6g 27 6 (152) 1/8 (3.2) AG2-106-6
G2E135RH64 13500 3/8”-24 1 4 (100) 1/4 (6.4) AG121-106-4
G2E135PP74 13500 3/8”-24 27 4 (100) 1/4 (6.4) AG121-106-4

NO-2 04581211_ed3
NO
Modell(er) Lydnivå dB(A) (ISO15744) Vibrasjons (ISO28927) m/s²
† Trykk (Lp) ‡ Styrke (Lw) Nivå *K
G2S180RH63 84.8 95.8 <2.5 ---
G2S180PH63 83.5 94.5 <2.5 ---
G2X180RH63 85.6 96.6 <2.5 ---
G2X180PH63 83.1 94.1 <2.5 ---
G2X180RH64 85.6 96.6 <2.5 ---
G2A120PP74 83.8 94.8 6.4 2.0
G2A120PP945 84.0 95.0 6.7 2.3
G2A120PP95 84.0 95.0 6.7 2.3
G2A150PP74 84.6 95.6 9.5 3.6
G2A180RH64 84.1 95.1 11.4 3.5
G2A180PP63 82.4 93.4 11.4 3.5
G2L100PP96 84.9 95.9 5.8 1.3
G2E135RH64 86.3 97.3 8.0 2.5
G2E135PP74 83.4 94.4 8.0 2.5
† KpA = 3dB Måleusikkerhet
‡ KwA = 3dB 3dB Måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16573800 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
