Ingersoll-Rand 315 User manual

80156177
Edition 3
May 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
ES
FR
Straight Line Air Sander
Models 315 & 315-EU
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Dane techniczne narzędzia Rozmiar
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
ZH
JA
KO
Informaţii privind produsul
Информация за продукта
BG
RO
Podaci o proizvodu
HR

2 80156177_ed3
4
7
5
32
1
9
6
8
48h
24h

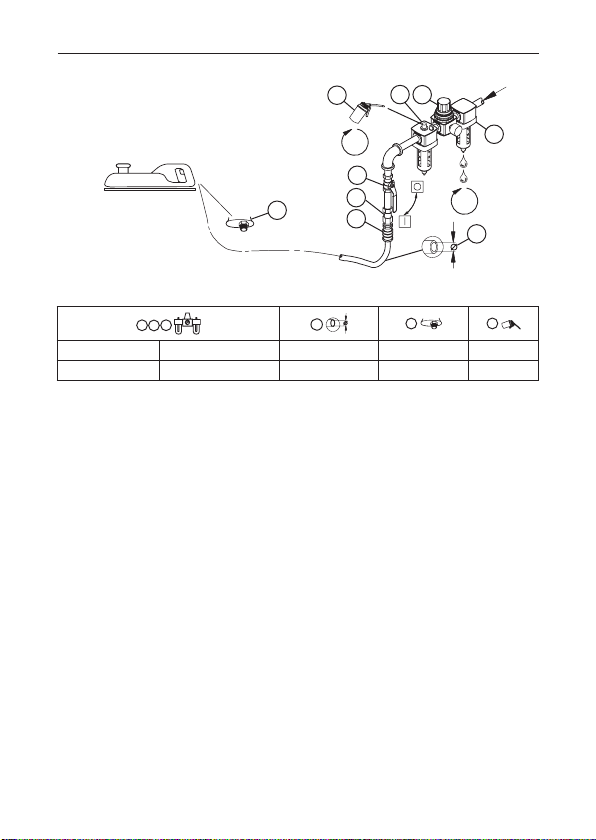

(Dwg. 16575706)
13
2
5
6
9
IR # - NPT IR # - BS inch (mm) NPT IR #
C38121-600 C381B1-600 3/8 (10) 1/4 50

80156177_ed3 EN-1
EN
Product Safety Information
Intended Use:
This Sander is designed for smoothing down body ller or shaping and leveling large at
surfaces.
For additional information refer to Product Safety Information Manual Form 04584967.
Manuals can be downloaded from ingersollrandproducts.com.
Product Specications
Model
Strokes Per
Minute
Stroke
Length Pad Size Average Air Consumption
Air Consumption
@ Load
spm Inch mm inch mm cfm l/min cfm l/min
315 and 315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255
Model
Tool
Weight Overall Length Sound Level dB (A) (ISO15744)
Vibration m/s2
( ISO28927)
lbs kg inch mm † Pressure (LP) ‡ Power (LW) Level *K
315 and 315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
*K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16575706 and table on page 2. Maintenance frequency is shown in
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter

EN-2 80156177_ed3
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80156177_ed3 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Previsto:
Esta lijadora se ha diseñado para alisar la masilla de relleno o para dar forma o nivelar grandes
supercies planas.
Para obtener más información, consulte el formulario 04584967 del manual de
información de seguridad del producto.
Los manuales se pueden descargar desde ingersollrandproducts.com
Especicaciones del Producto
Modelo
Recorridos
por Minuto
Tamaño del
Impacto
Tamaño del Disco
de Soporte
Consumo Medio
de Aire
Consumo
Medio Según
Carga
spm pulgadas mm pulgadas mm cfm l/min cfm l/min
315 and
315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255
Modelo
Peso de la
Herramienta
Longitud
General
Nivel Sonoro dB (A)
(ISO15744)
Vibración
(ISO28927) m/s2
lbs kg pulgadas mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K
315 and
315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 80156177_ed3
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo
ntilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que
las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se
desconecte. Consulte la dibujo 16575706 y la tabla en la página 2. La frecuencia de
mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y
m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplador
3. Lubricante 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera
Piezas y Mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80156177_ed3 FR-1
FR
Informations Relatives à la sécurité du Produit
Utilisation Prévue:
Cette ponceuse a été conçue pour le lissage des mastics de carrosserie ou pour le
façonnage et la mise à niveau des grandes surfaces planes.
Pour des informations complémentaires, consultez le manuel 04584967 relatif aux
informations de sécurité.
Les manuels peuvent être téléchargés du site ingersollrandproducts.com
Spécications du Produit
Modèle
Passages
par Minute Course Diamètre du Disque
Consommation
Moyenne en Air
Consommation
D’air Avec une
Charge
spm pouce mm pouce mm cfm l/min cfm l/min
315 and
315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255
Modèle
Poids de
L’outil
Longueur
Totale
Niveau Sonore dB (A)
(ISO15744)
Vibration
(ISO28927) m/s2
lbs kg pouce mm † Pression (LP) ‡ Puissance (Lw) Niveau *K
315 and
315-EU 6.1 2.77 15.8 401 93.3 104.3 20.5 1.6
† KpA = marge d’erreur de 3 dB
‡ KwA = marge d’erreur de 3 dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 80156177_ed3
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16575706 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

80156177_ed3 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione D’uso:
Questa smerigliatrice è progettata per levigare lo stucco o dare forma e livellare ampie superci
piatte.
Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le
informazioni sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche Prodotto
Modello
Corse al
Minuto
Lunghezza
Della Corsa
Dimensione
Platorello
Consumo
Medio di Aria
Consumo Medio
di Aria a Carico
spm Inch mm inch mm cfm l/min cfm l/min
315 and 315-EU 3000 1 25.4 2.75 x 17.5 70 x 445 8 226 9 255
Modello
Peso
Dell’attrezzo
Lunghezza
Vomplessiva
Livello acustico dB (A)
(ISO15744)
Vibrazioni
(ISO28927) m/s²
lbs Kg Pollici mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K
315 and 315-EU 6.1 2.77 15.8 401 93.3 106.3 20.5 1.6
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.

IT-2 80156177_ed3
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16575706 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
