Ingersoll-Rand 88S Series User manual

80152861
Edition 2
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Информация за продукта
Informacje o Produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
BG
Технические характеристики изделия
Informaţii privind produsul
RO
RU
Rotary Air Sanders
88S Series

2 80152861_ed2
4
75
32
1
6
48h
24h
9
10
PMAX
8

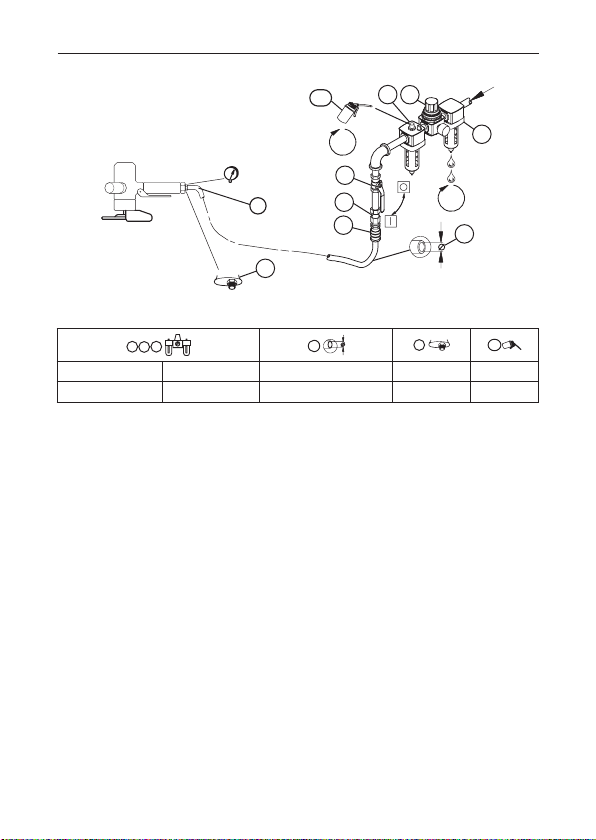

(Dwg.16576365)
13
2
5
6
10
IR # - NPT IR # - BS inch (mm) NPT IR #
C38331-800 C383D1-800 3/4 (19) 1/2 50

80152681_ed2 EN-1
EN
Product Safety Information
Intended Use:
These Air Sanders are designed for both light and heavy sanding jobs such as
roughing body ller, removing rust, and smoothing welds.
For additional information refer to Product Safety Information Manual Form 04580387.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model(s)
Free Speed
Arbor Size
Backup Pad Sound Level dB (A)
(ANSI S5.1-1971)
Vibration
Level
(ISO28927)
rpm inch Pressure Power
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16576365 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Hose Whip
5. Hose diameter 10. Oil
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 80152861_ed2
ES
Información de Seguridad sobre el Producto
Uso Indicado:
Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como
desbastar rellenos, eliminar corrosión o pulir soldaduras.
Para obtener más información, consulte el formulario 04580387 dle manual de
información de seguridad del producto.
Los manuales pueden descargarse en www.ingersollrandproducts.com
Especicaciones del Producto
Modelo(s)
Libre
Velocidad Tamaño de
Eje
disco
Soporte
Nivel Sonoro dB (A)
(ANSI S5.1-1971)
Nivel de
Vibración
(ISO28927)
rpm Pulgadas Presión Potencia
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.
Consulte la dibujo 16576365 y la tabla en la página 2. La frecuencia de mantenimiento se
muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso
real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Manguito de manguera
5. Diámetro de la manguera 10. Aceite
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80152861_ed2 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme
le dégrossissage du mastic de carrosserie, l’élimination de la rouille et le lissage des
soudures.
Pour plus d’informations, consultez le manuel d’informations de sécurité du produit
- Formulaire 04580387.
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com
Spécications du Produit
Modèle(s)
Libre
Vitesse Taille de
L’arbre
plateau
D’appui
Niveau Acoustique dB (A)
(ANSI S5.1-1971)
Niveau de Vibration
(ISO28927)
t/m Pounces Pression Puissance
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16576365 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Dispositif anti-débattement
5. Diamètre du tuyau 10. Huile
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 80152861_ed2
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti
come la sgrossatura di stucchi, la rimozione della ruggine e la levigatura di
saldature.
Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le
informazioni sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com
Speciche Prodotto
Modello/i
Libero
Velocità Dimension
i Mandrino
Platello Livello Acustico dB (A)
(ANSI S5.1-1971)
Vibrazioni Livello
(ISO28927)
rpm Pollici Pressione Potenza
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16576365 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata
da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Tubo essibile
5. Diametro tubo essibile 10. Olio
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

80152861_ed2 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Schleifmaschinen können für leichte und schwere Sandstrahl-Arbeiten
eingesetzt werden, wie z.B. für das Aufrauhen von Spachtelmasse, das Entfernen
von Rost und das Glätten von Schweißstellen.
Für zusätzliche Informationen siehe das Formblatt 04580387 im Handbuch
Produktsicherheitsinformationen.
Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell (e)
Freie
Drehzahl Wellengrö
ße
Sicherheits-
vorsatz
Schallpegel dB (A)
(ANSI S5.1-1971)
Schwingungs
pegel
(ISO28927)
U/min Zoll Druck Stromzufuhr
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16576365 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Schlauchschlag
5. Schlauchdurchmesser 10. Ölen
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

NL-1 80152861_ed2
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze schuurmachines zijn bedoeld voor zowel licht als zwaar schuurwerk, zoals het
opruwen van vulmateriaal, het verwijderen van roest en het gladmaken van
lasnaden.
Zie voor aanvullende informatie formulier 04580387 van de productveiligheidshandlei-
ding.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com
Produktspesikasjoner
Model(len)
Onbelaste
Toerental Afmeting
hoofdas
Extra
Schuurblok
Geluidsniveau dB (A)
(ANSI S5.1-1971)
Trillingsniveau
(ISO28927)
tpm inch Druk Vermogen
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16576365 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Antislingerslang
5. Slangdiameter 10. Olie
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

80152861_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse slibemaskiner er designet til både lette og svære slibearbejder så som
skrubning af fyldstof, rusternelse og glatning af svejsefuger.
For yderligere oplysninger henvises der til formular 04580387 i vejledningen med
produktsikkerhedsinformation.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com
Produktspecikationer
Model(ler)
Fri
Hastighed Akselstørrelse
Bagskive Lydniveau dB (A)
(ANSI S5.1-1971)
Vibrations Niveau
(ISO28927)
rpm Tommer Tryk Eekt
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16576365 og tabel på side 2. Vedligeholdelseshyppigheden vises med en
rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Piskeslange
5. Slangediameter 10. Olie
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

SV-1 80152861_ed2
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa ytslipmaskiner är konstruerade för både na och grova ytslipningar såsom att
rugga upp grundfärg, ta bort rost och jämna till svetsar.
För mer information, se produktsäkerhetsinformation Form 04580387.
Handböcker kan laddas ner från www.ingersollrandproducts.com
Produktspecikationer
Modell(er)
Fri
Hastighet Axelns
Storlek
mellan-
läggsdyna
Ljudstyrkenivå dB (A)
(ANSI S5.1-1971)
Vibrationsnivå
(ISO28927)
rpm Tum Tryck Eekt
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16576365 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Slangbit
5. Slangdiameter 10. Olja
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

80152861_ed2 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Disse pussemaskinene er designet til både lett og tyngre pussearbeid, som
grovbearbeiding av kroppsfyll, rusterning og utjevning av sveisesøm.
For ytterligere informasjon henvises det til skjema 04580387 i håndboken med
produktsikkerhetsinformasjon.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com
Productspecicaties
Modell(er)
Fri
Hastighet Spindeldi
m-ensjon
Rondell–
diameter
Lydnivå dB (A)
(ANSI S5.1-1971)
Vibrasjonsnivå
(ISO28927)
rpm Tommer Trykk Styrke
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16576365 og tabell på side 2. Vedlikeholdsfrekvens vises i
den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Slangepisking
5. Slangediameter 10. Olje
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

FI-1 80152861_ed2
FI
Tietoja Tuoteturvallisuudesta
Käyttötarkoitus:
Nämä hiomakoneet on tarkoitettu sekä kevyisiin, että raskaisiin hiontatöihin, kuten
runkopaikkausmassan karhentamiseen, ruosteenpoistoon ja hitsisaumojen
tasoittamiseen.
KLisätietoja on tuoteturvallisuuden ohjeessa - lomake 04580387.
Käyttöohjeita voi hakea Web-osoitteesta www.ingersollrandproducts.com
Tuotteen Tekniset Tiedot
Malli(t)
Vapaa Nopeus Karan
Koko
Taustalevy Melutaso dB (A)
(ANSI S5.1-1971)
Värinä taso
(ISO28927)
rpm tuumaa Paine Teho
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Asennus ja Voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun
tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/-
kohdista, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen
ilmavaroke letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole
sisäistä sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2
piirros 16576365 ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina
käyttötunteina (h), -päivinä (d) ja -kuukausina (m). Osien määritelmät:
1. Ilmansuodatin 6. Kierteen koko
2. Säädin 7. Liitäntä
3. Voitelulaite 8. Ilmavaroke
4. Hätäsulkuventtiili 9. Letkun piiskaefekti
5. Letkun halkaisija 10. Öljy
Varaosat ja Huolto
Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.
Tämän ohjekirjan alkuperäiskieli on englanti.
Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

80152861_ed2 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Estes lixadores foram concebido para trabalhos de lixagem tanto ligeiros como pesados
como, por exemplo, desbaste de betumes, remoção de ferrugem e alisamento de
soldaduras.
Para obter informações mais detalhadas, consulte o Manual com as Informações de
Segurança do Produto, com a referência 04580387.
Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com
Especicações do Produto
Modelo(s)
Velocidade
Livre Tamanho
do Veio
Almofada
de Apoio
Nível de Ruído dB (A)
(ANSI S5.1-1971)
Nível de Vibrações
(ISO28927)
rpm Polegadas Pressão Potência
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Instalação e Lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e
do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a
montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de
mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que
as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o
desenho 16576365 e a tabela da página 2. A frequência de manutenção é indicada por uma seta
circular e denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubricador 8. Fusível de ar de segurança
4. Válvula de interrupção de emergência 9. Agitação da mangueira
5. Diâmetro da mangueira 10. Óleo
Peças e Manutenção
Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja
desmontada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser
recicladas.
O idioma original deste manual é o inglês.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

EL-1 80152861_ed2
EL
Πληροφορίες Ασφάλειας Προϊόντος
Προοριζόμενη Χρήση:
Αυτά τα τριβεία έχουν σχεδιαστεί για ελαφρές και βαριές εργασίες τριβής όπως
ξεχόνδρισμα, αφαίρεση σκουριάς και λείανση ραφών συγκόλλησης.
Για περισσότερες πληροφορίες ανατρέξτε στο Έντυπο 04580387 του Εγχειριδίου
Πληροφοριών Ασφάλειας Προϊόντος.
Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση
www.ingersollrandproducts.com
Προδιαγραφές Προϊόντος
Μοντέλο(α)
Ελεύθερη
Ταχύτητα Μέγεθος
Άξονα
Εφεδρικό
Παρέμβυσμα
Ηχητική Σταθμη dB (A)
(ANSI S5.1-1971)
Στάθμη
Κραδασμών
(ISO28927)
στροφές
ανά λεπτό Πίεση Ισχύς (ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Εγκατάσταση και Λίπανση
Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης
λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα
από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή
συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και
χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς
εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση
αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 16576365 και τον πίνακα
στη σελίδα 2. Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες,
d=ημέρες και m=μήνες πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:
1. Φίλτρο αέρα 6. Μέγεθος σπειρώματος
2. Ρυθμιστής 7. Σύζευξη
3. Λιπαντής 8. Βαλβίδα αέρα ασφαλείας
4. Βαλβίδα διακόπτης έκτακτης 9. Τίναγμα εύκαμπτου σωλήνα
5. Διάμετρος εύκαμπτου σωλήνα 10. Λάδι
Εξαρτήματα και Συντήρηση
Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά
υλικό για να mπορέσουν να ανακυκλωθούν.
Το εγχειρίδιο αυτό συντάχτηκε στην αγγλική γλώσσα.
Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο
Συντήρησης.
Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της
Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

80152861_ed2 SL-1
SL
Informacije o Varnosti Izdelka
Namen:
Ti pnevmatski brusilniki so namenjeni grobemu in nemu brušenju, kot so grobo
brušenje izravnalnih kitov, odstranjevanje rje in glajenje zvarov.
Za dodatne informacije preberite Priročnik varnostnih informacij iz 04580387.
Priročnike lahko snamete s spletne strani www.ingersollrandproducts.com
Specikacije Izdelka
Model(i)
Prosti
Tek Arbor
Velikost
Prijemalni
Kolut
Raven Hrupa dB (A)
(ANSI S5.1-1971)
Raven Vibracije
(ISO28927)
obr/min palcev Pritisk Moč
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Namestitev in Mazanje
Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem
priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda,
zračnih ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko
v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez
notranjega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj
izključi. Glejte sliko 16576365 in tabelo na strani 2. Pogostost vzdrževanja je prikazana v krožni
puščici in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene
kot:
1. Zračni lter 6. Velikost navoja
2. Regulator 7. Spoj
3. Mazalka 8. Varnostna zračna varovalka
4. Varnostni izključitveni ventil 9. Gumijasta Cev
5. Premer cevi 10. Olje
Sestavni deli in Vzdrževanje
Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po ses-
tavnih surovinah, da ga bo mogoče reciklirati.
Izvirni jezik tega priročnika je angleščina.
Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.
Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SK-1 80152861_ed2
SK
Bezpečnostné Informácie k Výrobku
Účel Použitia:
Tieto pneumatické šmirgľovacie nástroje sú navrhnuté na ľahké i intenzívne práce
šmirgľovania, akými sú zdrsňovanie výplňovej hmoty, odstraňovanie hrdze a
vyhladzovanie zvarov.
Ďalšie informácie nájdete v Informačnej príručke o bezpečnosti výrobku 04580387.
Príručky si môžete stiahnut’z webovej adresy www.ingersollrandproducts.com
Špecikácie Produktu
Model(y)
Rýchlost’bez
Voľnobeh Veľkost’
Hriadeľa
Rezervná
Podložka
Hladina Hluku dB (A)
(ANSI S5.1-1971)
Hladina Vibrácií
(ISO28927)
ot./min. palcov Tlak Výkon
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Inštalácia a Mazanie
v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej časti
(častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný
vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez
všetky hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá
hadica alebo dôjde k uvoľneniu spoja. Viď obr. 16576365 a tabuľka na str. 2. Interval vykonávania
údržby je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace
skutočného používania. Prehľad položiek:
1. Vzduchový lter 6. Veľkost’závitu
2. Regulátor 7. Spojenie
3. Mazivo 8. Bezpečnostný vzduchový istič
4. Núdzový uzatvárací ventil 9. Švihanie hadice
5. Priemer hadice 10. Olej
Diely a Údržba
Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’diely
podľa materiálu tak, aby mohli byt’ recyklované.
Pôvodným jazykom tejto príručky je angličtina.
Oprava a údržba náradia by mala byt’vykonávaná iba v autorizovanom servisnom stredisku.
Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

80152861_ed2 CS-1
CS
Bezpečnostní Informace k Výrobku
Účel Použití:
Tyto pneumatické smirkové nástroje byly navrženy na lehké i intenzivní práce
smirkování, jakými jsou zdrsňování výplňové hmoty, odstraňování rzi a vyhlazování
svárů.
Další informace najdete ve formuláři 04580387 příručky Bezpečnostní informace k
výrobku.
Příručky si můžete stáhnout z webové adresy www.ingersollrandproducts.com
Specikace Výrobku
Model(y)
Voľnobeh Velikost
Dříku
Náhradní
Podložka
Hladina Hluku dB (A)
(ANSI S5.1-1971)
Hladina Vibrací
(ISO28927)
ot./min inch Tlak Výkon
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Instalace a Mazání
Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho
maximální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí,
vzduchového ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte
bezpečnostní vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte
zařízení proti házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo
přerušení spojení. Na obr. 16576365 a tabulka na str. 2. FČetnost údržby je uváděna v kruhové
šipce a je denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled
položek:
1. Vzduchový ltr 6. Velikost závitu
2. Regulátor 7. Spojení
3. Mazivo 8. Bezpečnostní vzduchová pojistka
4. Nouzový uzavírací ventil 9. Pružná hadice
5. Prumer hadice 10. Olej
Díly a Údržba
Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly
podle materiálu tak, aby mohly být recyklovány.
Výchozím jazykem této příručky je angličtina.
Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku.
Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

ET-1 80152861_ed2
ET
Toitehaldussüsteem
Ettenähtud Kasutamine:
Käesolevad suruõhulihvseadmed on konstrueeritud nii kergete kui raskete lihvimistööde
tegemiseks, nagu pahteldatud pindade eeltöötluseks, rooste eemaldamiseks ning
keevisõmbluste tasandamiseks.
Lisateavet leiate toote ohutusjuhendist – vorm 04580387.
Teatmikke saab alla laadida aadressilt www.ingersollrandproducts.com
Toote Spetsikatsioon
Mudel(id)
Vaba
Pöörlemiskiirus Võlli
Mõõt
Kinnitusliist Müratase dB (A)
(ANSI S5.1-1971)
Vibratsioonitase
(ISO28927)
p/min Rõhk Võimsus
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Paigaldamine ja Määrimine
Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga
õhutoiteliin. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja
kompressoripaagist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud
õhukaitseklapp ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid
seadmeid, et vältida vooliku visklemist selle purunemise või liite lahtituleku korral. Vt
joonis 16576365 ja tabel lk 2. Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse
järgmiselt: h=tunnid, d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:
1. Õhulter 6. Keerme suurus
2. Regulaator 7. Liide
3. Õlitaja 8. Õhukaitseklapp
4. Hädaseiskamisventiil 9. Veetav voolik
5. Vooliku läbimõõt 10. Õli
Osad ja Hooldus
Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest
ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.
Käesoleva juhendi originaalkeeleks on inglise keel.
Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.
Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

80152861_ed2 HU-1
HU
A Termékre Vonatkozó Biztonsági Információk
Rendeltetés:
Ezeket a srített levegs csiszológépeket könny és nehéz csiszolási munkákra
tervezték, úgymint karosszériagitt durva megmunkálása, rozsda eltávolítása,
hegesztési varratok simítása.
További információt a 04580387 jelű, biztonsági információkat tartalmazó kézikönyvben
talál.
A kézikönyvek letöltési címe: www.ingersollrandproducts.com
A termék Jellemzői
Modell(ek)
Üresjárási
Sebesség Tokmány
Méret
Korongtartó
Talp
Zajszint dB (A)
(ANSI S5.1-1971)
Vibrációs Szint
(ISO28927)
1/perc inch Nyomás Teljesítmény
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Telepítés és Kenés
A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális
üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb
pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a
kondenzátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő
ágába és használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben,
hogy a tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson
el. Lásd a 16576365 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös
nyíl jelzi, és tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül
meghatározásra. Az elemek azonosítása:
1. Levegőszűrő 6. Menetméret
2. Nyomásszabályzó 7. Csatlakozás
3. Olajozó 8. Biztonsági levegőszelep
4. Vészleállító szelep 9. Tömlőcsatlakozó
5. Tömlőátmérő 10. Olaj
Alkatrészek és Karbantartás
Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alk-
atrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.
Ezen kézikönyv eredetileg angol nyelven íródott.
A szerszám javítását csak arra feljogosított szervizközpont végzheti.
Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

LT-1 80152861_ed2
LT
Gaminio Saugos Informacija
Paskirtis:
Šie pneumatiniai šlifuokliai skirti tiek nedideliems, tiek sudėtingesniems šlifavimo
darbams, pavyzdžiui, glaisto lyginimui, rūdžių šalinimui ir suvirinimo siūlių
šlifavimui.
Daugiau informacijos ieškokite gaminio saugos informacijos instrukcijos
formoje 04580387.
Instrukcijas galite atsisiųsti iš svetainės www.ingersollrandproducts.com internete.
Gaminio Techniniai Duomenys
Modelis(-iai)
Greitis
Tuščiąja Eiga Veleno
Skersmuo
Tvirtinamasis
Tarpiklis
Garso lygis dB (A)
(ANSI S5.1-1971)
Vibracijos Lygis
(ISO28927)
aps./min coliai Slėgis Galia
(ISO3744) m/s²
88S45W109-EU 4500 5/8”-11 9 77.6 94.2 <2.5
88S60W107-EU 6000 5/8”-11 7 80.2 93.2 <2.5
Prijungimas ir Sutepimas
Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo
antgalyje (PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir
kompresoriaus bako išleiskite kasdien. Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o
ties visomis žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą,
kuris neleistų žarnai mėtytis į šalis, jei nutrūktų žarna ar atsijungtų jungiamoji mova.
Žiūrėkite 16576365 pav. ir lentelę 2 psl. Techninės priežiūros darbų dažnis nurodytas apskrita
rodykle v=valandomis, d=dienomis ir m=mėnesiais. Sudedamosios dalys identikuojamos taip:
1. Oro ltras 6. Sriegio matmenys
2. Reguliatorius 7. Jungiamoji mova
3. Tepimo įtaisas 8. Apsauginis oro vožtuvas
4. Avarinio išjungimo vožtuvas 9. Jungiamoji žarna
5. Žarnos skersmuo 10. Alyva
Dalys ir Priežiūra
Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių
tepalą, suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų per-
dirbimo įmonei.
Šios instrukcijos originalo kalba yra anglų.
Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.
Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.
