InnoCigs CUBOID 200W User manual

Bedienungsanleitung | User Manual
CUBOID 200W

SPRACHEN / LANGUAGES
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S. 01
English� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � S. 29

01
INNOCIGS CUBOID 200W – DAMPFEN MIT BIS ZU 200 WATT
Nutzerhinweise
Vielen Dank, dass Sie sich für InnoCigs entschieden haben! Bitte lesen Sie die Bedienungsanleitung vor
Gebrauch sorgsam durch, um eine korrekte Nutzung des InnoCigs Cuboid 200W Akkuträgers zu gewährleis-
ten. Verwenden Sie in Kombination mit diesem Produkt bitte nur originale bzw. empfohlene Produkte.
Der Hersteller gewährleistet keinen Service und/oder Garantie bei der Nutzung mit nicht empfohlenen
Produkten.
Sollten Sie Fragen rund um Ihren InnoCigs Cuboid 200W haben oder weitere Informationen benötigen,
kontaktieren Sie bitte Ihren Fachhändler oder besuchen Sie unsere Website www.innocigs.com.

02
INNOCIGS CUBOID 200W – INHALTSVERZEICHNIS
Hinweise & Vorsichtsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03
InnoCigs Cuboid 200W – Dampfen mit bis zu 200 Watt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07
Bedienung des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08
Inbetriebnahme – Hinweis zur Reinigung – Power On/Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08
Dampfen – Displayanzeige On/Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09
Sperren der Einstelltaste “Auf”/”Ab” – Drehen der Displayanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Individuelles Logo einstellen – Vorheizfunktion aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Eckdaten & Leistungsmerkmale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Regelung der Leistungs- und Temperaturabgabe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Erläuterungen zu den Betriebsmodi VW, TC & TCR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bedienung & Wechsel der Betriebsmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Fehlermeldungen & Schutzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Laden und Updaten des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Garantieleistungen & Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Garantie & Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Kontakt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

03
Alte Elektrogeräte oder verbrauchte Akkus gehören nicht in
den Hausmüll! Bitte entsorgen Sie Altbatterien und -geräte
– wie vom Gesetzgeber vorgeschrieben – an einer kommuna-
len Sammelstelle oder geben Sie sie im Handel vor Ort
kostenlos ab, damit Rohstoffe und mögliche Schadstoffe
gezielt verwertet werden können.
Dieses Produkt darf
nicht von Minderjährigen
verwendet werden.
Dieses Produkt darf nicht
von Schwangeren oder
stillenden Müttern genutzt
werden.
Dieses Produkt besteht teils aus wiederverwertbaren
Gütern, die recycelt werden können.
Dieses Produkt muss für Kinder
und Jugendliche unzugänglich
aufbewahrt werden.
Dieses Produkt entspricht den innerhalb der EU
gültigen Bestimmungen für technische Geräte und
darf in den Ländern der EU vertrieben werden.
Personen unter 18 Jahren, Schwangere, stillende Mütter und Menschen mit Herz-Kreislauf-Erkrankungen dürfen
dieses Produkt nicht verwenden. Nicht empfohlen für Nichtraucher. E-Zigarettenprodukt für Kinder und Jugendliche
unzugänglich aufbewahren.
INNOCIGS CUBOID 200W – HINWEISE & VORSICHTSMASSNAHMEN

04
Nutzerhinweise
INNOCIGS CUBOID 200W – HINWEISE & VORSICHTSMASSNAHMEN
1. Sollte Ihnen das Gerät heruntergefallen sein, überprüfen Sie bitte, ob sich keine Komponenten gelockert haben,
ob kein E-Liquid austritt und ob kein Defekt am Mundstück vorliegt. Sofern nach visueller Prüfung des Produkts
keine Anzeichen einer Beschädigung vorliegen, können Sie das Gerät weiterbenutzen. Bitte wischen Sie das
Mundstück zuvor aus hygienischen Gründen mit einem Tuch ab.
2. Das Gerät sollte nicht benutzt werden, wenn sich Risse oder Deformationen im Material zeigen oder ein
defektes Teil ausgetauscht werden sollte. Versuchen Sie bei einem Defekt niemals, das Gerät selbst zu reparieren.
3. Die elektrische Zigarette sollte nicht benutzt werden, wenn das Liquid im Clearomizer-Tank verbraucht oder
fast verbraucht ist. Gleiches gilt für den Fall, dass Sie eine Veränderung des Geschmacks wahrnehmen. Bitte
befüllen Sie den Tank mit frischem Liquid und tauschen Sie den Verdampferkopf durch einen neuen aus, bevor
Sie die E-Zigarette weiterbenutzen. Da es sich bei Verdampferköpfen um Verschleißteile handelt, müssen sie
regelmäßig gewechselt werden.
4. Lagern Sie den InnoCigs Cuboid 200W Akkuträger nie in Räumen mit sehr hohen Temperaturen oder mit
besonders hoher Luftfeuchtigkeit. Vermeiden Sie längere direkte Sonneneinstrahlung.
5. Die geeignete Temperatur liegt für das Aufladen der Akkus bei 5°C bis 45°C und für den Gebrauch bei -10°C bis 60°C.

05
INNOCIGS CUBOID 200W – HINWEISE & VORSICHTSMASSNAHMEN
6. Wenn Liquid mit Ihrer Haut in Berührung kommt, wischen Sie es schnellstmöglich ab und reinigen Sie die Stelle
anschließend gründlich mit klarem Wasser.
7. Wenn Sie versehentlich Liquid verschlucken, wenden Sie sich bitte an eine Vergiftungszentrale. Unter der Telefon-
nummer +49 (0)30 - 19 240 erreichen Sie Tag und Nacht den Giftnotruf der Charité Universitätsmedizin Berlin. In
Österreich steht der 24-Stunden-Notruf der Wiener Vergiftungsinformationszentrale unter +43 (0)1 - 406 43 43
zur Verfügung. In Notfällen verständigen Sie bitte umgehend den Notruf.
8. Das Inhalieren nikotinhaltigen Liquids kann die Herzfrequenz und/oder den Blutdruck erhöhen. Nikotin kann Übelkeit,
Schwindel und/oder Magenschmerzen verursachen. Wenn Sie an sich oder Menschen in Ihrer Umgebung uner-
wünschte Wirkungen feststellen, verwenden Sie dieses Produkt bitte nicht weiter und konsultieren Sie einen Arzt.
9. Beachten Sie bei der Nutzung von E-Zigaretten lokale Gesetze.
10. Halten Sie das Produkt von Kindern und Jugendlichen fern.
Warnhinweis
Der InnoCigs Cuboid 200W Akkuträger kann mit nikotinhaltigem Liquid verwendet werden.
Nikotin ist ein Stoff, der sehr stark abhängig macht.

06
INNOCIGS CUBOID 200W – DAMPFEN MIT BIS ZU 200 WATT
Der InnoCigs Cuboid 200W Akkuträger
Der Cuboid 200W Akkuträger ist eine leistungsstarke Variante aus der Cuboid-Serie, welche
für individualisierbares Subohm-Dampfen steht. Das Gerät wird mit drei 18650er Akku-
zellen betrieben und eignet sich zum Dampfen mit einer Leistung von bis zu 200 Watt.
Mit dem Cuboid 200W können Sie im Variable Wattage-, Variable Temperature- (Tempera-
ture Control) oder im Bypass-Modus dampfen, die Modi sind komfortabel über das
0,96 Zoll OLED-Display ablesbar. Erstmalig in der Cuboid Serie kann eine „Vorheizfunktion“
genutzt werden.
Bei dem Cuboid 200W handelt es sich um ein updatefähiges Gerät, die drei wiederauflad-
baren 18650er Akkuzellen sind flexibel austauschbar. Die Oberfläche der Box Mod besteht
aus einer glänzenden Zink-Legierung, welche vor Gebrauchsspuren schützen soll.
Der InnoCigs Cuboid 200W wurde für den ausdauernden Gebrauch konzipiert und
verfügt über unterschiedliche Schutzfunktionen, die einen sicheren Gebrauch
gewährleisten.

07
INNOCIGS CUBOID 200W – LIEFERUMFANG
Inhalt des InnoCigs Cuboid 200W
1x Cuboid 200W Akkuträger (ohne 18650er Akkuzellen)
1x USB Ladekabel
1x Cuboid 200W Hülle
1x Bedienungsanleitung

08
INNOCIGS CUBOID 200W – BEDIENUNG DES GERÄTS
Inbetriebnahme
Hinweis zur Reinigung
Power On/Off
Bitte laden Sie die 18650 Akkuzellen des Cuboid 200W Akkuträgers vor dem ersten Gebrauch vollständig auf.
Wir empfehlen High Drain Zellen mit einem Entladestrom von ≥25A. Bitte beachten Sie die Kennzeichnung der
Plus- und Minus-Pole im Akkufach. Achten Sie unbedingt darauf, dass die Oberfläche der Akku-Zellen keine
Beschädigung aufweist. Verwenden Sie das Produkt mit einem geeigneten Clearomizer Ihrer Wahl. Wir empfehlen
den Cubis Pro Clearomizer von InnoCigs.
Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch oder ein Wattestäbchen.
Betätigen Sie die Feuer-Taste innerhalb von zwei Sekunden fünf Mal schnell hintereinander, um den
Cuboid 200W einzuschalten. Das Display schaltet sich ein und das Gerät ist bereit. Drücken Sie die
Feuer-Taste ebenfalls fünfmal schnell, um es wieder auszuschalten. Wir empfehlen Ihnen, das Gerät beim
Transport oder längerer Nichtbenutzung auszuschalten.

09
INNOCIGS CUBOID 200W – BEDIENUNG DES GERÄTS
Dampfen
Displayanzeige On/Off
510-Gewinde
mit Federstecker
Feuer-Taste
Einstelltasten
“Auf“/“Ab“
OLED-Bildschirm
Akkuabdeckung
Während Sie die Feuer-Taste des Geräts gedrückt halten, inhalieren
Sie den Dampf über das Mundstück Ihres Clearomizers. Lassen Sie die
Feuertaste beim Ausatmen des Dampfes los.
Drücken Sie die Feuer- und die linke Einstelltaste “Ab” gleichzeitig,
um zwischen dem Stealth On- und Stealth Off-Modus zu wechseln.
Im Stealth On-Modus können Sie mit deaktiviertem OLED-Bildschirm
vapen. Betätigen Sie einmal kurz die Feuer-Taste, um die aktuellen
Einstellungen auf dem Display zu sehen.

10
INNOCIGS CUBOID 200W – BEDIENUNG DES GERÄTS
Sperren der Einstell-Tasten “Auf” und “Ab”
Drehen der Display-Anzeige
Um das eingeschaltete Gerät zu verriegeln, halten Sie die Einstelltaste “Auf”/“Ab” mittig für zwei
Sekunden gedrückt, bis das Display “Key Lock” anzeigt. Halten Sie die Tasten zum Entsperren weitere zwei
Sekunden gedrückt, bis Ihnen “Key Unlock” angezeigt wird. Mit dieser Funktion vermeiden Sie unbeabsich-
tigtes Verstellen der Leistung Ihres Cuboid 200W Akkuträgers.
Halten Sie die Einstelltaste “Auf”/“Ab” beim deaktivierten Akku gedrückt. Das Display dreht sich um 180 Grad.
Diese Funktion ermöglicht Ihnen, Ihre Einstellungen aus zwei unterschiedlichen Winkeln abzulesen.

11
INNOCIGS CUBOID 200W – BEDIENUNG DES GERÄTS

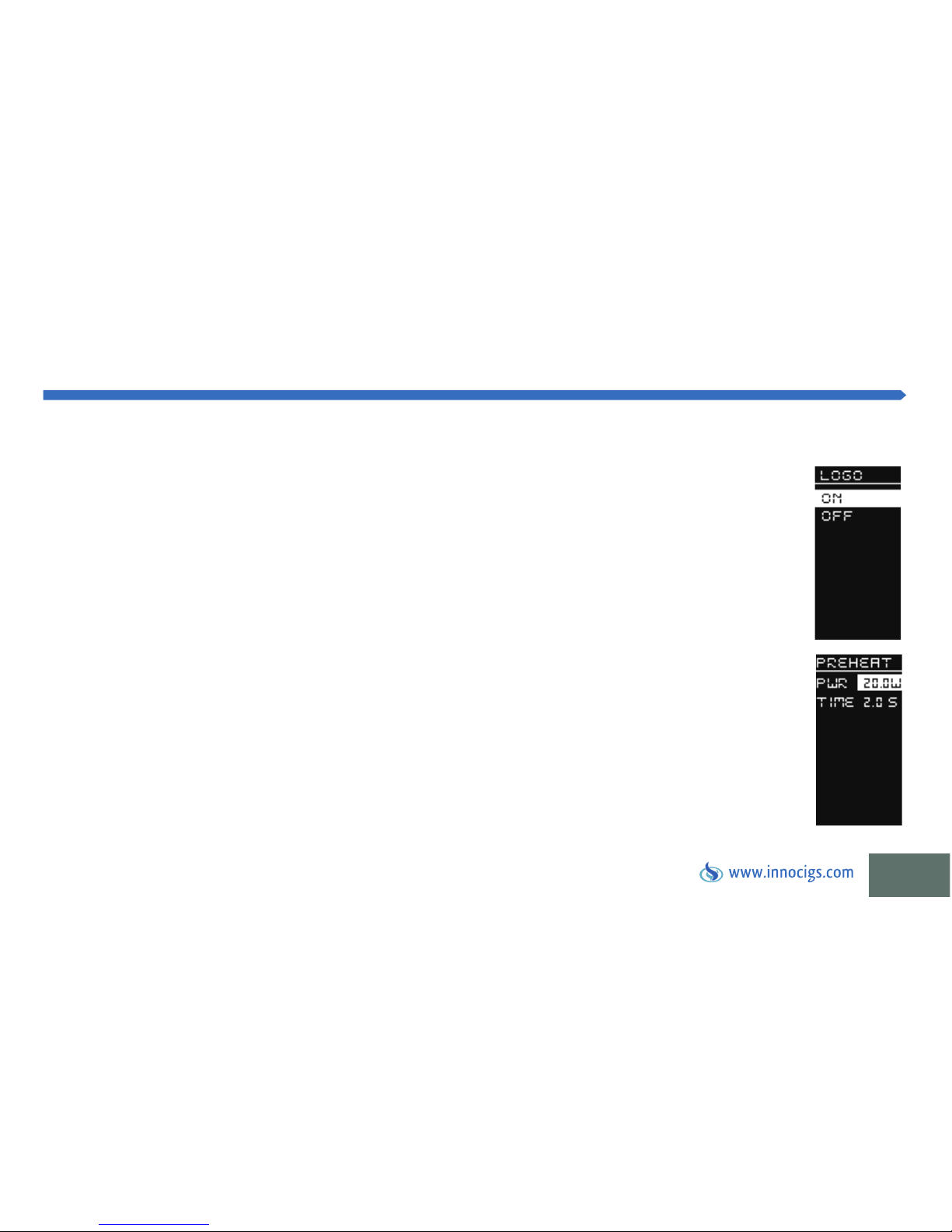

Individuelles Logo einstellen
Verbinden Sie Ihren Cuboid 200W mit dem Computer und laden Sie die neue Firmware unter
www.joyetech.com/mvr-software/ herunter. Öffnen Sie den Ordner, starten Sie das Programm und
klicken Sie auf die Taste “Logo“, um das gewünschte Motiv hochzuladen. Dafür verwenden Sie bitte
eine bmp-Datei mit einer Auflösung von maximal 64 x 40 Pixeln. Drücken Sie die Feuer- und die
“Auf”-Taste gleichzeitig, um eine der Logo-Tasten “ON”/“OFF” zu aktivieren. Um Ihre Auswahl zu
bestätigen drücken Sie erneut die Feuer-Taste.
Um in dieses Untermenü zu gelangen, drücken Sie die Feuer- und die “Auf”-Taste gleichzeitig.
Drücken Sie erneut die “Auf”-Taste, um in das “Preheat”-Menü zu gelangen.
Drücken Sie die Feuer-Taste, um zwischen “Vorheizleistung“ (PWR) und “Vorheizdauer“
(TIME) umzuschalten. Zum Aktivieren der Modi drücken Sie die “Auf” oder “Ab”-Taste, Ihre
Auswahl bestätigen Sie über die Feuer-Taste.
Vorheizfunktion aktivieren

12
INNOCIGS CUBOID 200W – ECKDATEN & LEISTUNGSMERKMALE
InnoCigs Cuboid 200W Eckdaten
Elektrische Spannung
Ladespannung
Maße
Gewinde
Ausgabemodi
Ausgangsleistung
Widerstandsbereich
Temperaturbereich
max. 3,7 V
5,0 V
22 mm x 63 mm x 99 mm
Typ 510
TC-Ni / TC-Ti / TC-SS316 / TCR / VW / Bypass
1 bis 200 Watt
0,05 bis 1,5 Ohm im TC- und TCR-Modus
0,1 bis 3,5 Ohm im VW- und Bypass-Modus
100 bis 315 °C / 200 bis 600 °F
Das Gerät ist mit 3 baugleichen, wiederaufladbaren 18650er Hochstrom-Akkus auszustatten.
Verwenden Sie das Gerät nur in Kombination mit einem Subohm-Clearomizer. Wir empfehlen den InnoCigs
Cubis Pro.

13
INNOCIGS CUBOID 200W – REGELUNG DER LEISTUNGS- & TEMPERATURABGABE
Allgemeine Bedienung zur Regelung der Leistungs- und Temperaturabgabe
Die Leistung des Geräts kann 1 Watt bis hin zu 200 Watt betragen. Eine Änderung der Wattzahl
verändert auch den Geschmack und das Dampfverhalten. Je höher die eingestellte Wattzahl ist, desto
intensiver die Dampfentwicklung. Ähnlich verhält es sich mit der Temperature Control: Je höher
die Temperatur, desto größer ist die Dampfentwicklung. Halten Sie die rechte “Auf”- bzw. die linke
“Ab”-Taste gedrückt, um eine automatisch fortlaufende Steigerung oder Minderung der Wattzahl bzw.
der Temperatur durchzuführen.
Bitte beachten Sie, dass der Widerstand des verwendeten Verdampferkopfes vor der ersten Nutzung im
Temperature Control-Modus festgesetzt werden muss.

14
INNOCIGS CUBOID 200W – ERLÄUTERUNGEN ZU DEN BETRIEBSMODI
VW-Modus (Variable Wattage)
TC-Modus (Temperature Control | Variable Temperature)
TCR-Modus (Temperaturkoeffizienten des Widerstandes)
Im VW-Modus werden Verdampferköpfe in einem Widerstandsbereich zwischen 0,1 Ohm und 3,5 Ohm unter-
stützt. Die Leistung kann im VW-Modus – je nach verwendetem Verdampferkopf – zwischen 1 Watt und 200
Watt liegen. Den Leistungswert, der Ihnen bei dem Gerät mit PWR für Power angezeigt wird, verändern Sie, wie
auf der vorherigen Seite beschrieben.
In den Modi TEMP NI, TEMP TI und TEMP SS316 unterstützt das Gerät Heads mit Wicklungen aus Nickel (Ni200),
Titan (Ti) und Edelstahl (SS316), deren Widerstand zwischen 0,05 Ohm und 1,5 Ohm liegt. Die Temperatur kann
im TC-Modus – je nach verwendetem Verdampferkopf – zwischen 100°C und 315°C liegen. Den Temperatur-
wert, der Ihnen mit TEMP angezeigt wird, verändern Sie, wie auf der vorherigen Seite beschrieben.
Im TCR-Modus (M1, M2, M3) unterstützt das Gerät Heads mit Wicklungen aus Nickel (Ni200), Titan (Ti) und
Edelstahl (SS316), deren Widerstand zwischen 0,05 Ohm und 1,5 Ohm liegt. Die Temperatur kann im TCR-Modus je
nach verwendetem Verdampferkopf zwischen 100°C und 315°C liegen. Dieser Modus erlaubt es Ihnen, verschiede-
ne Temperaturkoeffizienten des Drahtes zu wählen bzw. ihn mit unterschiedlichen TCR-Werten zu betreiben.

15
INNOCIGS CUBOID 200W – BEDIENUNG & WECHSEL BETRIEBSMODI
Wechseln zwischen TC-Ni-, TC-Ti-, TC-SS316-, VW-, Bypass- und TCR-Modus
Drücken Sie die Feuer-Taste drei mal schnell hintereinander, um das Menü aufzurufen. Auf dem
OLED Display werden Ihnen in 6 Zeilen technische Informationen angezeigt:
1. Modusanzeige: POWER (VW), TEMP NI (TC-Ni), TEMP TI (TC-Ti), TEMP SS316 (TC-SS316) oder TCR
2. Temperatur- bzw. Wattanzeige
3. Widerstand des Verdampferkopfes | aktuelle Stromstärke
4. Gesamtanzahl der Züge bzw. gesamte Dampfzeit
5. Watt- bzw. Voltanzeige
6. Ladezustand der Akkus

16
INNOCIGS CUBOID 200W – BEDIENUNG & WECHSEL BETRIEBSMODI
Nach dem dreimaligen Betätigen der Feuer-Taste blinken die beiden obersten Zeilen, wodurch Ihnen angezeigt
wird, dass Sie sich im Menü befinden. Drücken Sie die rechte “Auf”-Taste, um zwischen den Modi VW, BYPASS,
TC-Ni, TC-Ti, TC-SS316 und TCR zu wechseln. Drücken Sie die Feuer-Taste oder warten Sie, bis das Display
zehnmal blinkt, um die aktuellen Einstellungen zu bestätigen und das Menü zu verlassen.
Einstellen des TCR-Modus
Drücken Sie, während Ihr Cuboid 200W Akkuträger ausgeschaltet ist, den Feuerknopf und die “Auf”-Einstelltas-
te gleichzeitig etwa fünf Sekunden lang, um in das TCR-Menü zu gelangen:
1. Drücken Sie die “Auf”- bzw. “Ab”-Taste, um zwischen TCR M1, M2 und M3 zu wechseln.
2. Bestätigen Sie den gewünschten Modus durch Drücken der Feuer-Taste.
3. Drücken Sie die “Auf”- bzw. “Ab”-Taste, um die Parameter zu erhöhen oder zu verringern.
4. Bestätigen Sie Ihre Einstellung durch längeres Drücken der Feuer-Taste oder warten Sie einfach 10 Sekunden ab.

17
INNOCIGS CUBOID 200W – BEDIENUNG & WECHSEL BETRIEBSMODI
Hinweis:
1. Der TCR-Wert in der Tabelle wird mit 105multipliziert im aktuellen TCR.
2. Der TCR-Wertebereich liegt zwischen 1 und 1000.
TCR-Wertebereich für unterschiedliche Materialien
Material TCR Wertebereich
Nickel 600 – 700
NiFe 300 – 400
Titan 300 – 400
SS (303, 304, 316, 317) 80 – 200

18
INNOCIGS CUBOID 200W – BEDIENUNG & WECHSEL BETRIEBSMODI
1. Sperren und Entsperren des Verdampferwiderstandes im VT Modus
Drücken Sie die Feuer-Taste drei Mal und anschließend die “Ab”-Taste, um in das Untermenü zu gelan-
gen. Wenn es blinkt, drücken Sie die “Ab”-Taste zwei Mal und anschließend die “Auf”-Taste, um den
Widerstand des Verdampferkopfes zu sperren bzw. zu entsperren.
Hinweis
a) Sperren Sie den Widerstand bitte nur, wenn die Spule Raumtemperatur hat. Dadurch wird der richtige
“Basiswiderstand” des Verdampfers gelockt. Die Temperaturkontrolle arbeitet weiterhin korrekt, solange
der Head nicht durch einen anderen ausgetauscht wird. Ist der Widerstand gesperrt, können Sie Ihren
Clearomizer entfernen und wieder zum Dampfen anbringen, egal ob der Verdampferkopf noch heiß oder
kalt ist.
b) Bitte entsperren Sie den Widerstand, wenn Sie einen anderen Verdampferkopf verwenden wollen. Sonst
arbeitet das TC-System nicht korrekt. Im “Widerstand Entsperren”-Modus stellen Sie bitte sicher, dass
der Head bei Raumtemperatur gewechselt wird, um eine hohe Temperaturgenauigkeit zu gewährleisten.
