Insignia NS-HD5113 User manual

Lecteur CD avec HD Radio et port USB pour l'auto
NS-HD5113
GUIDE DE L'UTILISATEUR
NS-HD5113_09-0642_MAN_FR_V3.book Page 0 Thursday, July 30, 2009 12:31 PM

iwww.insigniaproducts.com
Bienvenue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Informations sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Importantes mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Fonctionnalités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Panneau avant et unité de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation du lecteur CD avec HD Radio pour l’auto . . . . . . . . . . . . . .5
Méthode d'installation 1 : montage avant DIN . . . . . . . . . . . . . . . . . . . . 5
Méthode d'installation 2 : montage par vis . . . . . . . . . . . . . . . . . . . . . . . . 6
Câblage du lecteur CD avec HD Radio pour l’auto . . . . . . . . . . . . . . . . . 6
Retrait du lecteur CD (installation DIN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Installation du panneau avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Utilisation du lecteur CD avec HD radio pour l’auto . . . . . . . . . . . . . . . .8
Utilisation du lecteur CD avec HD Radio : fonctionnement de base 8
Réglage de l'heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Utilisation du lecteur CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fonctionnement de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilisation d’un iPod avec l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Utilisation de l’étiquetage (iTAG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Utilisation de l’appareil en mode auxiliaire (AUX) . . . . . . . . . . . . . . . . . 10
Problèmes et solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Disques compatibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Entretien du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Remplacement du fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Remplacement de la pile de la télécommande . . . . . . . . . . . . . . . . . . . 11

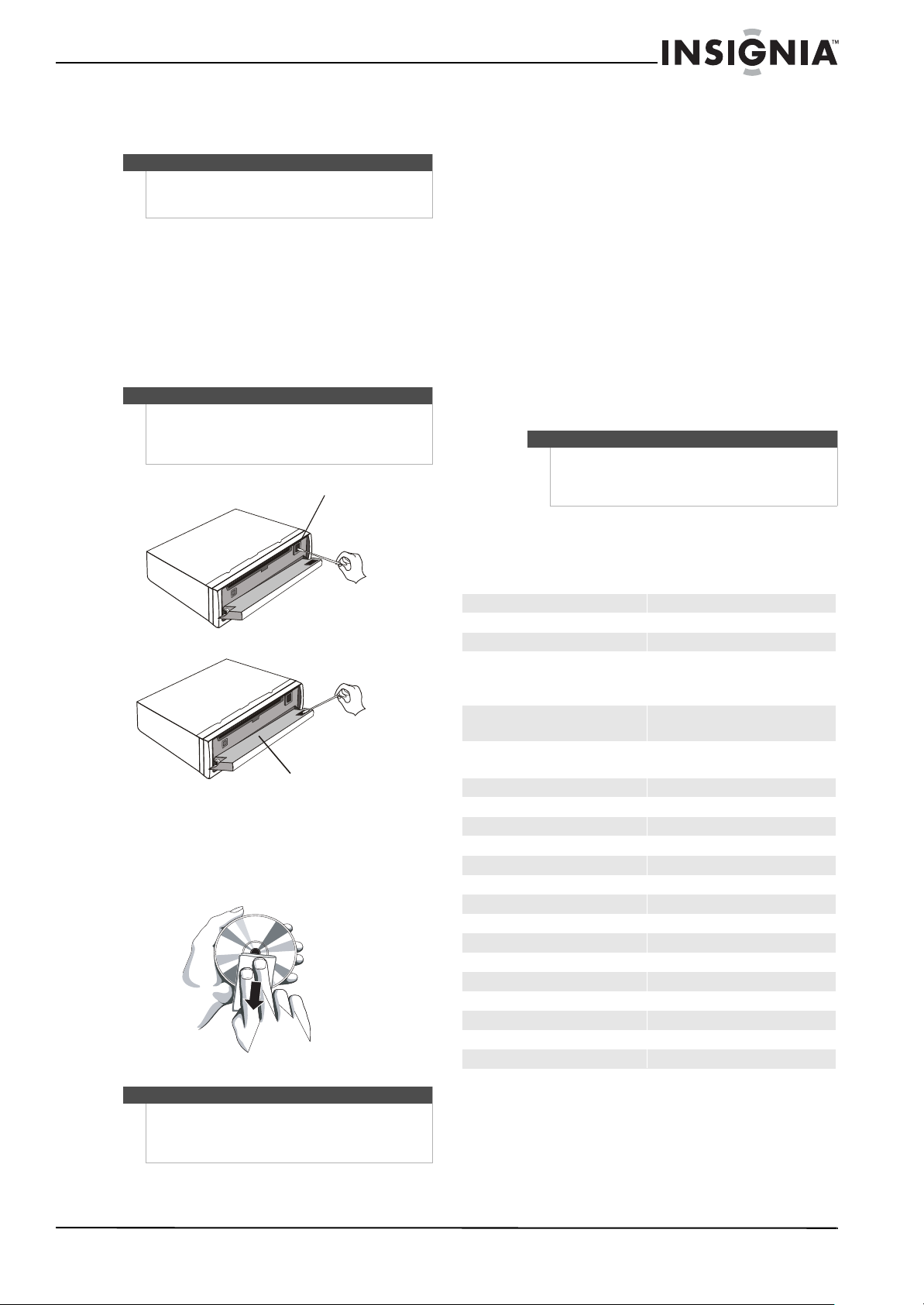

Nettoyage des connecteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Nettoyage d’un CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Avis juridiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Garantie limitée d’un an . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
NS-HD5113_09-0642_MAN_FR_V3.book Page i Thursday, July 30, 2009 12:31 PM

1
www.insigniaproducts.com
Insignia NS-HD5113
Lecteur CD avec HD Radio et port USB pour
l'auto
Bienvenue
Félicitations d’avoir acheté ce produit Insignia de
haute qualité. Le modèle NS-HD5113 représente la
dernière avancée technologique dans la
conception de lecteur CD avec HD Radio pour l'auto
et a été conçu pour des performances et une
fiabilité exceptionnelles.
Informations sur la sécurité
Importantes mesures de
sécurité
•Lire les instructions : lire toutes les instructions
de sécurité et de fonctionnement avant d’utiliser
cet appareil.
•Conserver les instructions : conserver les
instructions de sécurité et de fonctionnement
pour toute référence ultérieure.
•Respecter les avertissements : observer tous les
avertissements figurant sur l’appareil ainsi que
dans les instructions d’utilisation.
•Suivre les instructions : toutes les instructions
d’utilisation et de fonctionnement doivent être
observées.
•Pendant la conduite : conserver le volume
sonore de ce lecteur CD avec HD Radio pour l'auto
à un niveau approprié. La conduite avec un
volume sonore élevé peut empêcher le
conducteur d'entendre les sons à l'extérieur et
autour du véhicule, ce qui peut être source
d'accidents. Arrêter le véhicule avant d'effectuer
toute opération qui pourrait interférer avec la
conduite.
•Quand le véhicule est en stationnement : la
température intérieure d'un véhicule garé en
plein soleil peut atteindre des niveaux élevés.
Attendre que l'intérieur du véhicule et l'appareil
soient revenus à une température normale avant
de mettre en marche le lecteur CD avec HD Radio
pour l'auto.
•Nettoyage : mettre l'appareil à l'abri de l'eau ou
d'une humidité excessive. Cela pourrait être
source de court-circuit, d'incendie ou d'autres
dommages importants. Ne pas utiliser de
nettoyants liquides ou en aérosol. Utiliser un
chiffon humide pour le nettoyage.
•Réparation ou modification : l’utilisateur ne doit
pas essayer de réparer cet appareil lui-même; en
effet son ouverture ou le démontage des
couvercles peut l’exposer à des tensions
dangereuses et à d'autres dangers. Toutes les
réparations doivent être réalisées par un
personnel qualifié. Ne pas essayer de modifier
l'unité, car toute modification peut provoquer un
accident.
•Pièces de rechange : si des pièces doivent être
remplacées, vérifier que le technicien utilise des
pièces spécifiées par le fabricant ayant les mêmes
caractéristiques que celles d’origine. Toute
substitution par des pièces non autorisées risque
d’être source d’incendie, de choc électrique, de
blessures ou d'autres dangers.
•Contrôle de sécurité : les réparations ou la
maintenance ayant été effectuées, demander au
technicien de réaliser les contrôles de sécurité de
routine afin de déterminer que l’appareil est en
bon état de fonctionnement.
•Connexions : vérifier que les câbles repérés par
couleur sont connectés conformément au
schéma. Une connexion incorrecte peut
provoquer un mauvais fonctionnement de l'unité
ou endommager le circuit électrique du véhicule.
Veiller à connecter les câbles (-) du haut-parleur à
la borne (-) du haut-parleur. Ne jamais connecter
ensemble les câbles des haut-parleurs des voies
droites et gauches ou à la masse du véhicule.
Vérifier que toutes les connexions sont
correctement réalisées avant de mettre l'unité
sous tension.
•Fusibles : lors du remplacement d'un fusible, le
fusible de rechange doit être du même ampérage
que celui indiqué sur le porte-fusible.
•Chaleur : ne pas bloquer les ouvertures ou les
panneaux du radiateur. Tout blocage provoquera
une accumulation de chaleur dans le boîtier et un
éventuel incendie. Ne pas utiliser le lecteur CD
avec HD Radio pour l’auto sous des températures
extrêmement élevées ou basses. Veiller à ce que la
Avertissement
Ce lecteur CD avec HD Radio pour l’auto intègre un
laser de classe 1. Pour éviter toute exposition au
faisceau laser, ne pas ouvrir l’appareil. Le rayon laser
peut être source de lésions oculaires. Si l'appareil
nécessite des réglages, contacter un service de
réparation agréé.
Attention
Tout changement ou modification de l’appareil non
expressément approuvé par le fabricant ou ses
représentants autorisés pourrait annuler
l’autorisation pour l’utilisateur de le mettre en service.
Avertissement
Ne jamais remplacer un fusible par un autre d'un
ampérage plus élevé que celui fourni avec cet
appareil. L'utilisation d'un fusible d'un ampérage plus
élevé peut endommager l'appareil ou le câblage
électrique.
NS-HD5113_09-0642_MAN_FR_V3.book Page 1 Thursday, July 30, 2009 12:31 PM

2
NS-HD5113 Insignia NS-HD5113 Lecteur CD avec HD Radio et port USB pour l'auto
www.insigniaproducts.com
température à l'intérieur du véhicule soit
comprise entre 140 °F (+60 °C) et 14 °F (-10 °C)
avant de mettre l'unité en marche.
Fonctionnalités
Liste des pièces
Panneau avant et unité de base
Attention
Ne pas utiliser ou ranger l’appareil dans un
emplacement poussiéreux, chaud ou humide.
Élément Description
Châssis de montage (1)
Patte métallique arrière (1)
Vis M5 × 5 (4)
Clés (2)
Œillet en caoutchouc pour le faisceau de câblage
(1)
Vis de montage arrière (1)
Faisceau de câblage principal (1)
Cadre de garniture extérieur (1)
Guide de l’utilisateur (1)
Élément Description
User Guide
16 17 18
12345
7
9
11 10
121314
6
8
15
NS-HD5113_09-0642_MAN_FR_V3.book Page 2 Thursday, July 30, 2009 12:31 PM

3
Insignia NS-HD5113 Lecteur CD avec HD Radio et port USB pour l'auto
www.insigniaproducts.com
N° Description Fonction
1Touche (marche/arrêt) Permet de mettre le lecteur CD avec HD Radio pour l’auto sous tension. Appuyer de nouveau sur cette touche pour le mettre hors tension.
2Touche EQ/iTAG
(Égalisation/Étiquetage) Permet de sélectionner le mode d’égalisation prédéfini. Maintenir cette touche appuyée pour étiqueter une sélection à la radio.
3 Capteur infrarouge Reçoit les signaux de la télécommande pour commander l’appareil.
4Affichage ACL Indique l’état actuel de l’appareil.
5ToucheHD Permet d’activer et de désactiver la fonction HD Radio.
6Touche REL (ouvrir) Permetd’ouvrir le panneau avant pour insérer ou éjecter un CD ou retirer le panneau avant de l’unité de lecture.
7 Port USB Brancher un périphérique USB sur ce port.
8Port d’entrée AUX (Auxiliaire) Brancher une source audio externe sur le port de 3,5 mm.
9ToucheDISP (affichage) Permet d’afficher l’heure. Maintenir appuyée DISP jusqu'à ce que les deux points du milieu de l'affichage de l'heure s’arrêtent de
clignoter.
Appuyer sur (Volume +) pour régler les heures et (Volume -) pour régler les minutes. Voir
« Réglage de l'heure » à la page 8.
10 Touches préréglées (radio)
Commandes de lecture (CD) En mode radio, ces touches permettent d'accéder aux stations préréglées de chaque bande de fréquence. En mode de lecture CD, appuyer sur les touches ci-après :
•1/ (lecture/pause)
•2/INT (introduction)
•3/RPT (répétition)
•4/RDM (aléatoire)
•5/DN (vers le bas)
•6/UP (vers le haut)
11 Touche MODE Lorsque l’appareil est sous tension, cettetouche permet d’alterner entre les modes TUNER (Syntoniseur), CD, USB, AUX (Entrée
auxiliaire) ou iPod.
12 Touche BAND (bande de fréquence) Permet de commuter la bande radio sur FM1 - FM2 - FM3 - MW1 (AM1) -MW2 (AM2).
13 Touche SOURDINE Permet de mettrele son en sourdine. Appuyer de nouveau sur cette touche pour rétablir le son.
14 Touche (précédent)
Touche (suivant)
En mode CD, permet d'aller à la piste précédente ou suivante. Maintenir cette touche appuyée pour un retour ou une avance rapide.
En mode radio, permet la recherche d'une station. Appuyer trois fois sur cette touche pour rechercher automatiquement la prochaine
station disponible.
15 Bouton VOL (volume)/
touche SEL (Sélectionner) Tourner dans le sens horaire pour augmenter le volume. Tourner dans le sens antihoraire pour diminuer le volume.
Permet de sélectionner le mode sonore souhaité. Les choix sont VOL (volume - défaut), BAS (graves), TRE (aigus), FAD (équilibrage
avant-arrière) et BAL (balance). Une fois un mode sonore sélectionné, tourner le bouton VOL pour le réglage.
Maintenir ce bouton appuyé pendant trois secondes pour parcourir les options : LOUD OFF (Accentuation des graves désactivée),
CLOCKOFF (Horloge désactivée), ou BEEP ON (Bip activé). Voir « Utilisation du lecteur CD avec HD Radio : fonctionnement de base
» à la page 8 pour une explication de ces fonctionnalités.
16 Touche (éjecter) Permet d’éjecter le CD après avoir déverrouillé le panneau avant.
17 Touche RESET (Réinitialiser) Permet de réinitialiser l’appareil aux valeurs par défaut.
18 Fente pour CD Après avoir déverrouillé le panneau avant, insérer le CD dans cette fente, étiquette tournée vers le haut, pour commencer la lecture.
NS-HD5113_09-0642_MAN_FR_V3.book Page 3 Thursday, July 30, 2009 12:31 PM
