Insignia NS-46L400NA14 Installation and operation manual

GUIDE
D’INSTALLATION
RAPIDE
TV ACL de 46 po
NS-46L400NA14
CÂBLE
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT
CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
Accessoires inclus
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
le périphérique à la meilleure connexion disponible. Il est préférable
d’utiliser les câbles fournis avec les périphériques.
Remarque : Il est possible d'utiliser la prise HDMI 1/DVI pour connecter un périphérique
DVI au téléviseur. Fixer un adaptateur HDMI à DVI à l'extrémité du câble HDMI.
L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l’utilisateur en
ligne pour toute information sur les diérents types de connexion HDMI (ARC et DVI).
Caractéristiques
Face avant
Panneau arrière
VERSO
QUALITÉ VIDÉO
OPTIMALE
MEILLEURE
BONNE
BONNE
Vidéo et audio HDMI
Vidéo à composantes et audio analogique
Vidéo composite et audio analogique
Vidéo ou audio coaxail
TYPE DE PRISE CONNECTEUR DE CÂBLE
ATTENTION!
Ne pas brancher le
cordon d'alimentation,
tant que les autres
périphériques n'ont
pas été connectés.
Utilisation d’un câble HDMI
(OPTIMALE)
Utilisation de câbles à composantes
(MEILLEURE)
- OU -
Utilisation d’un câble AV
(BONNE)
Comment connecter le téléviseur à une antenne ou une prise câble murale?
- OU-
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la abilité de ce
produit pendant plusieurs années.
CONSULTEZ LE GUIDE DE
L’UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l’utilisateur n’est pas livré
avec l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product Information
(Guide, microprogramme, pilotes et
renseignements sur le produit),
puis cliquez sur .
Avant l’utilisation de ce produit neuf, lire ces instructions an d'éviter tout dommage.
TM
Télécommande avec
2 piles de type AAA
Socle du téléviseur
Vis M4
(longueur de 16 mm)
(6)
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur de l'utilisateur.
Connecteur d’alimentation
Capteur de télécommande
Témoin de marche-arrêt
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
Remarque : Les prises vidéo à
composantes et AV sont partagées.
Cela signie qu'il n'est possible
de connecter qu'un périphérique
vidéo à composantes ou AV à la fois.
Il est suggéré d'utiliser HDMI si le
périphérique utilisé le permet.
Remarque : Brancher le connecteur de câble vidéo
jaune sur la prise verte Video/Y au dos du téléviseur.
Option câble à
composantes
Option câble AV
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique
qui utilise HDMI sur n'importe quelle
prise HDMI. Toutefois, certains
périphériques doivent être connectés
à la prise HDMI ARC ou DVI. Consulter
les instructions qui accompagnent le
périphérique ARC ou DVI pour des
informations supplémentaires.
HDMI2 HDMI1/DVIHDMI3
IN
USB
USB
A
Face avant
B
M4 (12 mm)
C
A
M4 (12 mm)
B
Comment préparer le téléviseur pour un montage mural?
(ne pas utiliser avec un socle)
A Positionner le téléviseur sur une surface souple, puis retirer les six vis qui xent l'axe du socle au téléviseur.
BRetirer l’axe du socle.
POUR COMMENCER
Comment xer le socle au téléviseur? (pas pour le montage mural)
Sont nécessaires : Un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de le
protéger des rayures et des dégâts matériels.
B Repérer la partie avant du socle Fixer le socle au téléviseur en insérant la fente du socle sur l'onglet de
l'axe du socle, puis pousser le socle dans son logement.
C Fixer le socle en utilisant les six vis fournies.
AUDIO/VIDEO OUT
AUDIO/VIDEO
OUT
Video
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un
périphérique tel qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?

V1 FRANÇAIS 13-0256
4
TÉLÉVISEUR ACL DE 46 po I GUIDE D’INSTALLATION RAPIDE I NS-46L400NA14

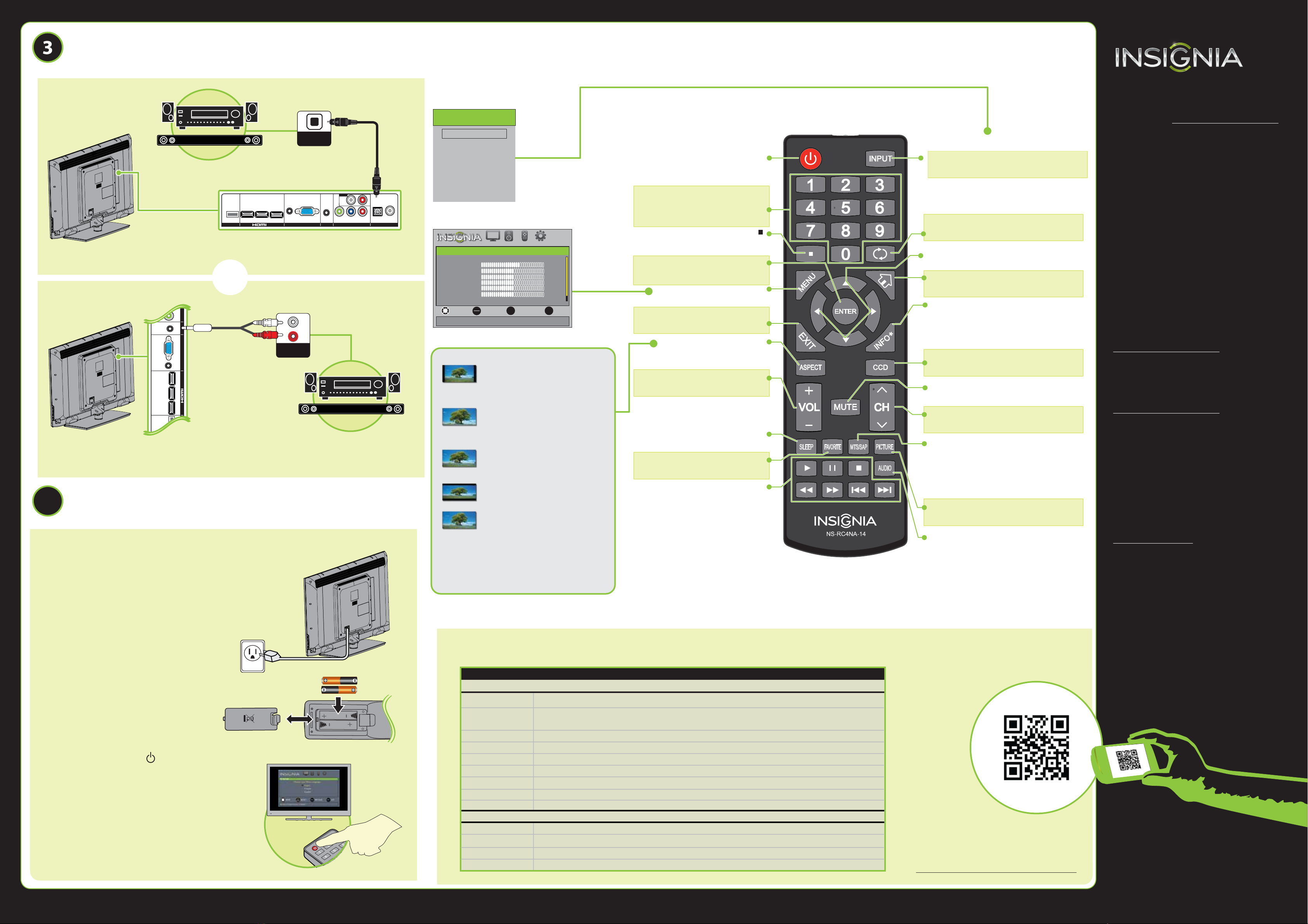

Utilisation de l'audio
numérique
Utilisation de l'audio
analogique
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Le meilleur moment pour mettre le téléviseur sous tension, c'est
quand le socle est xé ou que le téléviseur a été monté sur le mur
et que tous les périphériques sont connectés.
Quand le téléviseur est dans son emplacement :
1Brancher le cordon d'alimentation c.a. de l'appareil
sur une prise secteur.
2Installer les piles de la télécommande.
3Appuyer sur la touche (marche-arrêt) de la
télécommande.
4Suivre les instructions achées à l’écran.
CONNEXION DE PÉRIPHÉRIQUES AUDIO
Comment connecter le téléviseur à des haut-parleurs externes?
- OU -
MISE SOUS TENSION DU TÉLÉVISEUR
Quand faut-il mettre le téléviseur sous tension?
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
TM
Fonctionnement de la télécommande
OPTICAL
AUDIO IN
BARRE DE SON
BARRE DE SON
AUDIO IN
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT
CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
5V 500mA
AV IN
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Tint
Custom
50
Sharpness
Advanced Video
Backlight
50
50
0
50
30
Adjust settings to affect picture quality.
INPUT SOURCE
TV
HDMI1
HDMI2
HDMI3
Component/AV
VGA
USB (Photos)
PICTURE AUDIO CHANNELS SETTINGS
NORMAL: Le format d'image d'origine est
préservé. Des barres noires s'achent si le
contenu n'est pas grand écran (16:9).
ZOOM: : Agrandit l’image pour remplir
l’écran. Les parties supérieures et inférieures
de l'image sont recadrées.
GRAND ÉCRAN: Choisir cette option pour
visionner du contenu enregistré dans un
format d’image 16:9 (panoramique).
CINÉMA: Étire les bords de l’image, en
gardant une image claire au centre.
AUTOMATIQUE: Permet le réglage
automatique des paramètres de l'image en
fonction de la taille d’écran et de la program-
mation télévisée. Sélectionner cette option
en cas d'incertitude sur le format d'image à
utiliser. Remarque : La fonction automa-
tique (Auto) est seulement disponible
quand l’option format d'image automatique
(Auto Aspect Ratio) dans le menu des
canaux (CHANNELS) est activée (On).
Quels sont les options de taille d'écran?
PICTURE CHANNELS SETTINGSAUDIO
Garantie limitée d’un an
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne!
Ce guide complet inclut toutes les
informations nécessaires, depuis les étapes
de base aux fonctionnalités avancées. Le
Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site
www.insigniaproducts.com, puis cliquez
sur Support & Service (Assistance et
service). Saisissez le numéro de modèle
dans le champ sous Manual, Firmware,
Drivers & Product Information (Guide,
microprogramme, pilotes et
renseignements sur le produit), puis cliquez
sur .
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
INSIGNIA est une marque déposée de BBY Solutions Inc.
Déposée dans certains pays.
Distribué par Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 É.-U.
© 2013 BBY Solutions, Inc.
Tous droits réservés
1-877-467-4289
www.insigniaproducts.com
L'utilisateur dispose déjà d'une télécommande universelle. Comment apporter
des modications pour commander le téléviseur?
Pour une liste mise à jour des codes pour
d'autres fournisseurs de télévision câblée et
les marques de télécommandes universelles,
numériser ce code QR ou aller sur le site
www.insigniaproducts.com/remotecodes
TÉLÉCOMMANDES UNIVERSELLES
CODES DES TÉLÉVISEURS POUR TÉLÉCOMMANDE UNIVERSELLE
DÉCODEUR CÂBLE, RÉCEPTEUR SATELLITE OU AUTRE TYPE DE RÉCEPTEUR DE TÉLÉVISION
ENTRÉE
Pour accéder à la liste des SOURCES D’ENTRÉE.
RAPPEL
Pour revenir au canal précédent.
Flèches
Pour se déplacer dans les menus d’écran.
ACCUEIL
Pour acher le menu d’écran.
INFO* :
Pour ouvrir la bannière d’informations sur l’état
du téléviseur.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres codés.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier les canaux du téléviseur.
MTS/SAP
Télévision analogique : pour parcourir les modes
audio mono, stéréo et trame sonore secondaire
(SAP) pour les programmes analogiques.
TVN : permet de sélectionner la langue audio du
canal actuel.
Permet de sélectionner le mode vidéo.
AUDIO
Permet de sélectionner le mode audio.
Marche-arrêt
pour mettre en marche et arrêter le
téléviseur.
Touches numériques
Permettent de saisir les numéros de
canaux ou le mot de passe des
contrôles parentaux.
Pour saisir un numéro de sous-canal
numérique (par exemple 4.1)
ENTRÉE
Pour conrmer les sélections ou les
modications ou ouvrir un sous-menu.
MENU
Pour acher le menu d’écran.
QUITTER
Pour fermer le menu d’écran.
FORMAT D'IMAGE
Pour modier l’achage de l’image
sur l'écran.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
FAVORIS
Pour acher la liste des canaux favoris.
Contrôles INlink
Pour contrôler les périphériques
HDMI-CEC connectés au téléviseur.
