Por favor, tome nota: conecte su cable de
video amarillo a la toma verde Y/Video.
*
Indicador
de encendido
Sensor del
control remoto
CH
VOL
VOL
MENU
INPUT
CH
Vista frontal
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Instale la base en la parte inferior de la pantalla, alineando la columna de la base y
sujetando la base a su columna con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2Remueva los cuatro tornillos que sostienen la columna de la base al televisor y remueva la
columna de la base.
3Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la
parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de montaje
en pared para la información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodicador de cable, un receptor de
satélite, una videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable compuesto (buena)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte posterior de
su televisor y a la toma de pared de antena/TV por cable.
Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación de CA en la toma de
entrada de CA (AC IN) en la parte posterior de su televisor
y enchufe el otro extremo del cable en un tomacorriente.
TELEVISOR CON LCD DE 50 pulg.
GUÍA DE INSTALACIÓN
RÁPIDA
NS-50L260A13
Gracias
por su compra de este televisor Insignia de alta
calidad. Esperamos que disfrute de la calidad y
abilidad de este producto por muchos años.
______________________________________
Control remoto y 2
pilas AAA
Base para televisor y cuatro tornillos M5 (8 mm)
Cable de
alimentación de CA
Nota: no se suministra el cable.
Nota: no se suministra el cable.
Nota: no se suministra el cable.
Nota: no se suministran los cables.
AUDIO/VIDEO
OUT
CABLE
COMPONENT
OUT
Este aparato está diseñado para ser soportado por un soporte de montaje en pared listado por UL.
Advertencia
Nota: la apariencia de su televisor
podría ser diferente de las ilustraciones
en esta guía.
Toma de pared
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A X IA L )
H D MI 3
V I D E O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
A U DI O O U T
AUDIO
VGA
P C I N
U S B
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A X IA L )
H D MI 3
V I D E O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
A U DI O O U T
AUDIO
VGA
P C I N
U S B
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A X IA L )
H D MI 3
V I D E O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
A U DI O O U T
AUDIO
VGA
P C I N
U S B
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A X IA L )
H D MI 3
V I D E O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
A U DI O O U T
AUDIO
VGA
P C I N
U S B
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con
el producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Video compuesto y audio
analógico
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener un
video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor. Necesitará usar un
adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
Video de componentes y
audio analógico
Mejor
Buena
O
O

Tomacorriente
Cable de alimentación
Universal remote TV codes
TELEVISOR LCD DE 50 pulg. IGUÍA DE INSTALACIÓN RÁPIDA I NS-50L260A13
Vista frontal
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Instale la base en la parte inferior de la pantalla, alineando la columna de la base y
sujetando la base a su columna con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2Remueva los cuatro tornillos que sostienen la columna de la base al televisor y remueva la
columna de la base.
3Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la
parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de montaje
en pared para la información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodicador de cable, un receptor de
satélite, una videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable compuesto (buena)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte posterior de
su televisor y a la toma de pared de antena/TV por cable.
Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación de CA en la toma de
entrada de CA (AC IN) en la parte posterior de su televisor
y enchufe el otro extremo del cable en un tomacorriente.
ESPAÑOL 12-0545
Nota: no se suministra el cable.
Nota: no se suministra el cable.
Encendido de su televisor por primera vez
1Conecte el cable de alimentación de su televisor a un tomacorriente, luego presione (encendido).
Se abre la pantalla Choose Your Menu Language (Elija el idioma del menú).
2Presione ▲o ▼para resaltar un idioma y presione el botón de entrar (ENTER). Se abre la pantalla
Choose Your Time Setting (Elija el ajuste de la hora) con la opción Mode (Modo) resaltada.
3Presione◄o ►para seleccionar Auto o Manual. Si selecciona Auto, la fecha y la hora se ajustan
automáticamente con la señal de TV digital. Si selecciona Manual, puede cambiar la fecha y la hora
manualmente. Presione ENTER (Entrar). Se abre la pantalla Choose your Picture Mode (Elija su
modo de imagen).
4Presione ▲o ▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo comercial), y
presione ENTER (Entrar). Si selecciona Retail Mode, aparecerá un mensaje para conrmar su
selección. Seleccione Yes (Sí) o No. El modo comercial (Retail mode) no permite ahorrar energía. Se
abre la pantalla Choose Your TV source (Elija la fuente de TV).
5Presione ▲o ▼para resaltar Antenna (Antena), Cable (TV por cable) o Satellite Box (Receptor de
satélite), luego presione ENTER (Entrar).
A. Si selecciona Antenna (Antena), su televisor busca automáticamente los canales disponibles. La
búsqueda puede durar varios minutos.
B. Si selecciona Cable, un mensaje le pide si tiene un decodicador de cable.
• Seleccione No si ningún decodicador de cable está conectado. Su televisor buscará por los
canales disponibles. La búsqueda puede durar varios minutos.
• Seleccione Yes (Sí) si un decodicador de cable está conectado. Un mensaje le pide cómo está
conectado el decodicador de cable a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el decodicador está conectado a su
televisor con uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el decodicador está conectado a su televisor usando un cable coaxial. Lea
el mensaje y presione ENTER (Entrar) para comenzar la búsqueda de canales
(sólo los canales de VHF).
C. Si selecciona Satellite Box (Receptor de satélite), un mensaje le pide cómo está conectado el
receptor de satélite a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el receptor de satélite está conectado a
su televisor con uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el
asistente.
• Seleccione Coaxial si el receptor de satélite está conectado a su televisor usando un cable coaxial.
Lea el mensaje y presione ENTER (Entrar) para comenzar la búsqueda de canales
(sólo los canales de VHF).
AUDIO IN
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A XI A L )
H D MI 3
V I DE O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
AU D I O O U T
AUDIO
VGA
P C I N
U S B
COAXIAL IN
H D MI 2
A N T /
C A B L E I N
DIG I TA L
O U T P U T
( A R C )
H D MI 1
( D V I)
( C O A XI A L )
H D MI 3
V I DE O
AUDIO
L
R
C O MP ON E NT
IN
PB
P R
AV I N Y
/
AU D I O O U T
AUDIO
VGA
P C I N
U S B
Cable de audio digital (coaxial)
*
TV
HDMI1
HDMI2
USB
INPUT SOURCE
VGA
COMP/AV
HDMI3
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Adjust settings to affect picture quality
Picture Audio
C ha nn els
S ettin gs
P ho tos
Picture Mode
Brightness
Contrast
Color
Tint
Custom
60
Sharpness
Advanced Video
R e s et P ic ture S e ttings
60
60
0
50
Encendido
Para encender o apagar su televisor.
Botones numéricos
Para ingresar los números de canales.
.
Para ingresar el número de un
subcanal digital (ejemplo 4.1).
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
ENTRAR
Para conrmar las selecciones o los
cambios.
ENTRADA
Para abrir la lista de fuentes de
entrada.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra la
imagen en la pantalla.
Controles INlink
Para controlar los equipos
compatibles con HDMI-CEC
conectados a su televisor.
REGRESAR
Para regresar al canal anterior.
INICIO
Para abrir el menú de pantalla.
Flechas
Para navegar en los menús de pantalla.
INFO*
Para abrir la información de estado del
televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
Canal
Para cambiar los canales del televisor.
Silenciar
Para silenciar el sonido.
IMAGEN
Selecciona el modo de imagen.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos.
AUDIO
Selecciona el modo de sonido.
Selección rápida de entradas
Para seleccionar otra fuente conectada
a su televisor. Nota: el botón ACC no
tiene ninguna función.
5or63or
4
English
Choose Your Menu Language
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Set menu language to English, or
Fran aisç
Español
Move
OK
E N T E R
ME NU E XI T
Exit
Previous
Se lec t
Choose Your Time Setting
Mode Auto
Time Zone Atlantic
Daylight Savings On
Year 2012
Month October
Day 28
Time 08:07 AM
If automatic, options are automatically set by TV source
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Choose Your Picture Mode
Reduces total power consumption
Home Mode
Retail Mode
Fran aisçEspa ñol
234
Analog Channels
Digital Channels
Scanning for Channels
0
Move
OK
E N T E R
ME NU E XI T
Exit
Previous
Se lec t
0
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if using an antenna for standard or HD TV
5A
Channel scan may take 20+ minutes
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if you have cable service.
Do you have a Cable Box?
No
Yes
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
cable box to the TV?
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if you have a satellite box.
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
satellite box to the TV?
5B
5C
Channel scan may take 20+ minutes
Esta ilustración se proporciona para referencia
solamente. La posición de la toma de entrada de
CA (AC IN) puede variar según el modelo.
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con
el producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Garantía limitada de un año
Reérase a la Guía del usuario en línea o visite
www.insigniaproducts.com para más detalles..
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta guía
completa incluye desde las informaciones
básicas hasta las funcionalidades más avanzadas.
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea. Visite el
sitio www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y haga
clic en Search (Búsqueda).
Visite nuestro foro de comunidades en línea en
www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289 (mercados estadounidense y
canadiense)
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN
55423-3645 E.U.A.
© 2012 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca
comercial de BBY Solutions Inc., registrada en algunos países.
Todos los otros productos y los nombres de marca son marcas
comerciales de sus respectivos dueños.

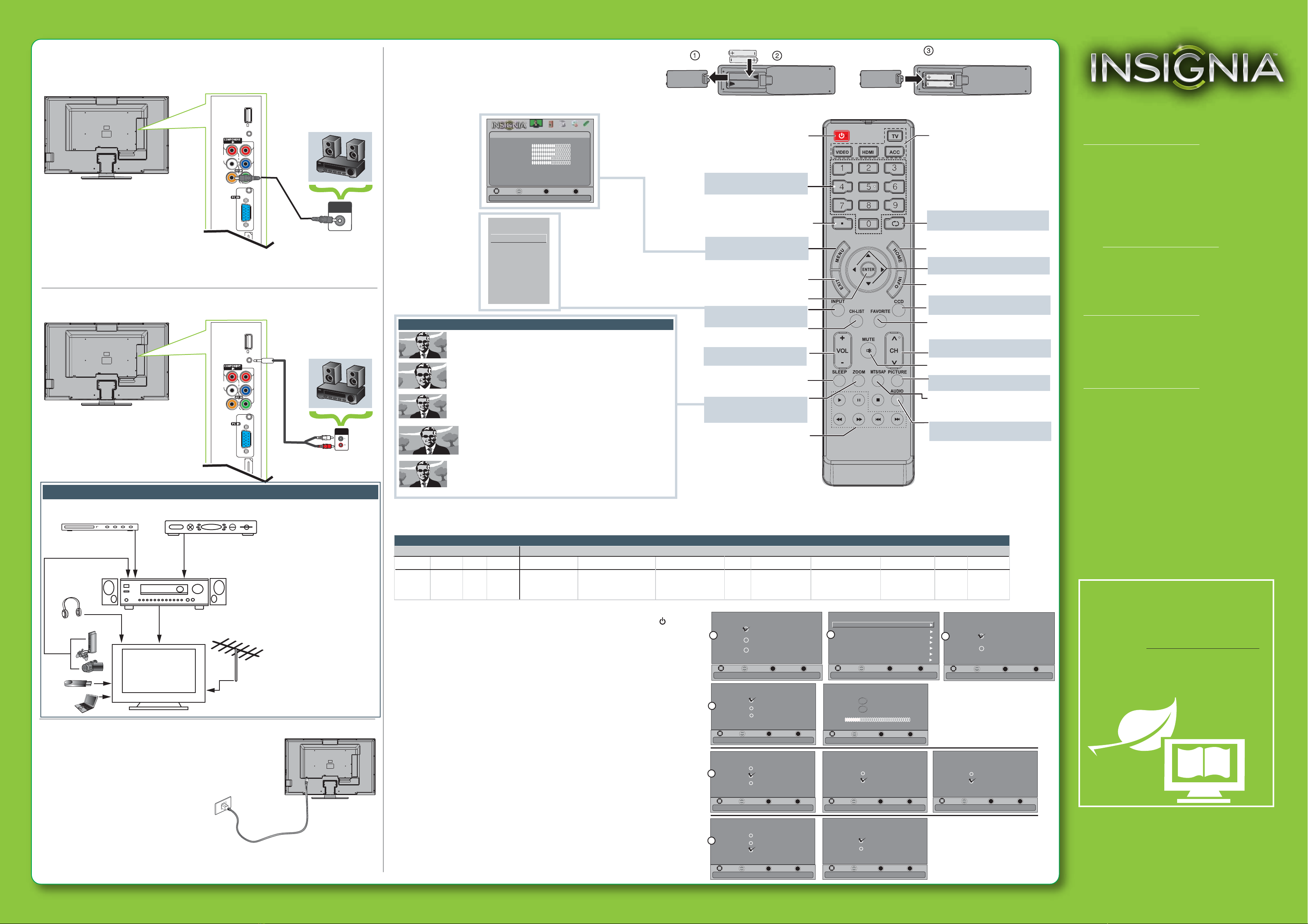

Conguración y uso de su control remoto
1Presione el botón de liberación situado en la parte posterior del
control remoto para remover la cubierta de compartimiento.
2Inserte dos pilas AAA en el compartimiento de pilas. Verique que los
símbolos + y – en las pilas correspondan con los símbolos + y – en
el compartimiento de las pilas.
3Vuelva a colocar la cubierta.
Normal:
Muestra la relación de aspecto original de 4:3 con barras negras verticales
al lado izquierdo y derecho de la pantalla.
Zoom:
Expande la imagen para llenar la pantalla. La parte inferior y superior
de la imagen puede estar cortada.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en
el centro.
Auto:
Ajusta automáticamente la imagen según el tamaño de la pantalla
y del programa de televisión.
Nota: auto está disponible solamente cuando el zoom automático
está activado (On) en el menú de los canales (CHANNELS).
Opciones de relación de aspecto
Programación de su control remoto
Para programar un control remoto universal para que funcione con su televisor Insignia nuevo, consulte la siguiente tabla para encontrar los códigos comunes. Si encuentra problemas al
programar su control remoto o necesita un código diferente para el control remoto, visite www.insigniaproducts.com/remotecodes para obtener los últimos códigos para control remoto.
Códigos de TV para control remoto universal
Control remoto universal TV por cable/satélite/cajas decodificadoras
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Antena o TV
por cable
(sin decodicador)
Reproductor de discos Blu-ray/reproductor
de DVD/VCR
Decodicador de cable o
receptor de satélite
Receptor de AV
Consola de videojuegos
o cámara
Unidad ash USB
Computadora
Conexión de un sistema de cine en casa con múltiples dispositivos
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT)
del receptor de AV a la toma de
entrada HDMI2 [HDMI2 IN] (ARC)
de su televisor. En las siguientes
situaciones el cable HDMI enviará
el audio Dolby Digital al receptor
de AV de modo que usted no
necesite conectar un cable de
audio digital por separado:
• Tiene una consola de
videojuegos conectada a una
de las tomas HDMI 1 o HDMI 3
de su televisor.
• Cuando esté visionando un
programa usando una antena o
el cable
Televisor conectado a la toma
de entrada de antena o cable
(ANT/CABLE IN).
