GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor LCD de 50 pulg.
NS-50L440NA14 - O -
Gracias
por su compra de este televisor Insignia de
alta calidad. Esperamos que disfrute de la
calidad y abilidad de este televisor por
muchos años.
¡CONSULTE SU GUÍA DEL
USUARIO EN LÍNEA!
Tenemos como prioridad, la ecología, es por
eso que no le suministramos la Guía del
usuario con el producto, pero está
disponible en línea. Visite el sitio
www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio).
Ingrese el número de modelo en el campo
Manual, Firmware, Drivers & Product
Information (Guía, Firmware, Controladores
e Información del producto),
y haga clic en .
TM
Tomas de multiuso: se puede enchufar
cualquier equipo que usa HDMI en
cualquier toma HDMI. Sin embargo,
ciertos equipos deben de estar
conectados a las tomas HDMI ARC o DVI.
Reérase a las instrucciones que vienen
con su equipo ARC o DVI para obtener
más información.
PARA EMPEZAR
¿Cómo jar la base a mi televisor? (no para el montaje en pared)
Necesitará: un destornillador Phillips y una supercie acolchonada para colocar el televisor.
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
B Localice la parte frontal de la base y sujétela al televisor con los seis tornillos suministrados.
¿Cómo preparar mi televisor para montaje en pared?
(no para uso con la base del televisor)
A Coloque el televisor sobre una supercie acolchonada y remueve los ocho tornillos.
B Remueva la columna de la base.
Accesorios incluidos
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota: se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor.
Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador se
conecta a la toma DVI del equipo Reérase a su Guía del usuario en línea para más
información sobre los varios tipos de HDMI (ARC y DVI).
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.
Vista frontal
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
Video y audio HDMI
TIPO DE TOMA CONECTOR DEL CABLE
Video de componentes y audio analógico
Video compuesto y audio analógico
Video y audio coaxial
Nota: Las ilustraciones no corresponden necesariamente al diseño de su televisor.
Características
Vista frontal
Vista posterior
Indicador de encendido
Sensor del control remoto
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT
CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
HDMI2 HDMI1/DVIHDMI3
IN
USB
USB
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
Toma de alimentación
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signica que
se puede conectar solo un equipo
de video de componentes o de AV
a la vez. Le sugerimos usar
HDMI si su equipo lo admite.
Nota: conecte el conector amarillo del
cable de video a la toma verde de Video/Y
en la parte posterior de su televisor.
AUDIO/VIDEO OUT
AUDIO/VIDEO
OUT
Video
PC IN
AV IN
AB
AB
CABLE
VERSO
Usando un cable de HDMI
(ÓPTIMA)
Usando cables de componentes
(MEJOR)
- O -
Usando un cable
de AV (BUENA)
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
Opción de cable de componentes
Opción de cable de AV
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, una consola de videojuegos o una videocámara?
M4 (16 mm)
Control remoto y
2 pilas AAA
Base para televisor
Tornillos M4
(longitud 16 mm)
(6)

V1 ESPAÑOL 13-0260
4
Puede encender su televisor después de haber jado la base del
televisor o de haberlo montado en pared y que todos los equipos
son conectados.
Cuando su televisor está instalado en su lugar:
1 Enchufe el cable de alimentación de CA en un
tomacorriente.
2Instale las pilas del control remoto
3Presione (encendido) en su control remoto
4Siga las instrucciones de pantalla.
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
TM
BARRA DE SONIDO
AUDIO IN
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT CABLE IN
IN PC IN COMPONENT INUSB
USB
5V 500mA
AV IN
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Tint
Custom
50
Sharpness
Advanced Video
Backlight
50
50
0
50
30
Adjust settings to affect picture quality.
INPUT SOURCE
TV
HDMI1
HDMI2
HDMI3
Component/AV
VGA
USB (Photos)
PICTURE AUDIO CHANNELS SETTINGS
TELEVISOR LCD DE 50 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-50L440NA14
Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.

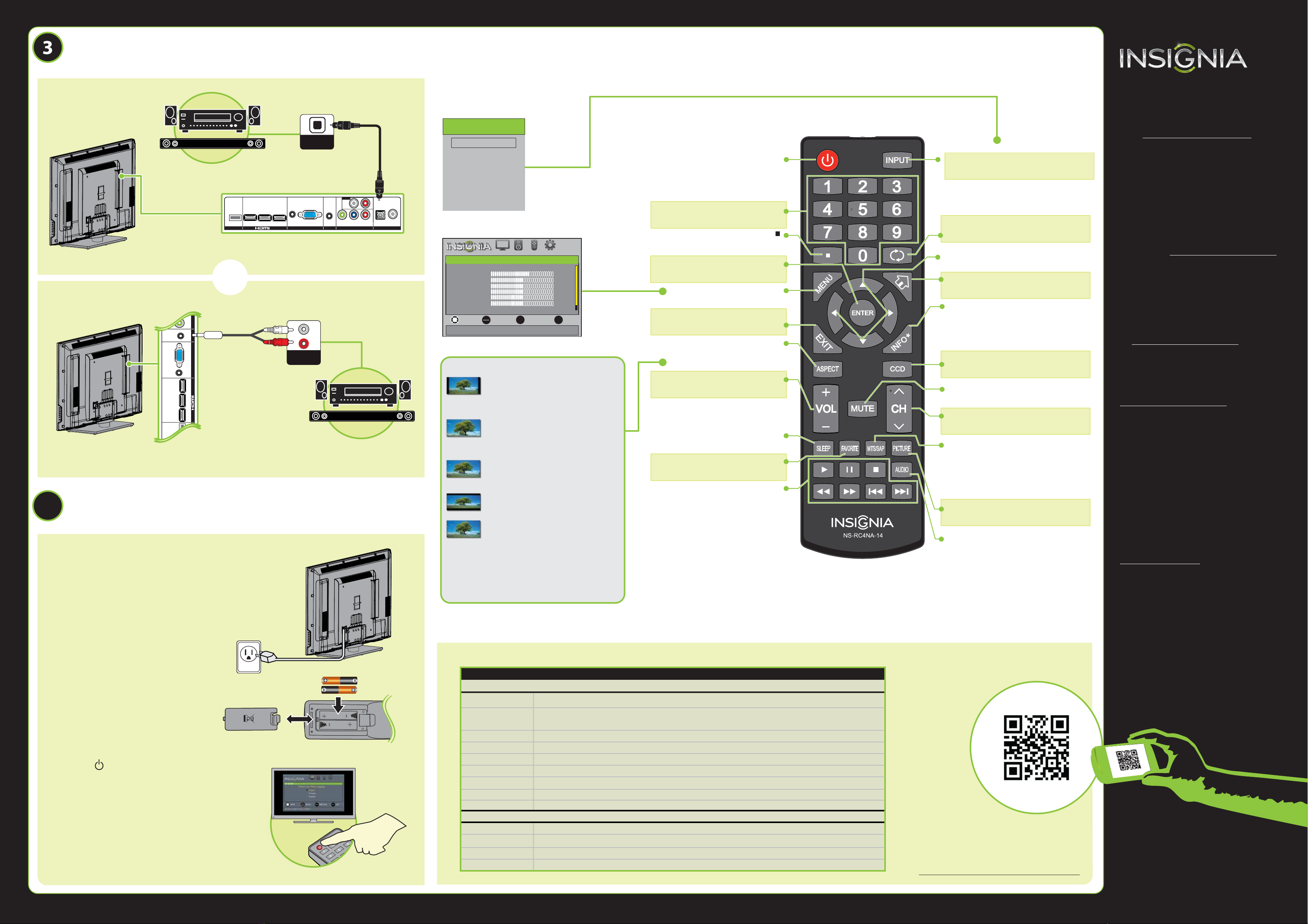

Usando su control remoto
CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
- O -
ENCENDIDO DE MI TELEVISOR
¿Cuándo puedo encender mi televisor?
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support e Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores e Información del producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
1-877-467-4289
www.insigniaproducts.com
NORMAL: : la relación de aspecto original está
conservada. Barras negras se muestran si el
contenido no es de pantalla ancha (16:9).
ZOOM: : expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA): use esta opción para ver el
contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
CINE: estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO: ajusta automáticamente la imagen
según el tamaño de la pantalla y del programa
de televisión. Seleccione esta opción si no
sabe que relación de aspecto escoger. Nota:
Auto sólo está disponible cuando la relación
de aspecto automática (Auto Aspect Ratio)
en el menú de canales (CHANNELS) está
activada (On).
¿Cual son las opciones de tamaño de pantalla?
ENTRADA
Para abrir la lista de FUENTES DE ENTRADA.
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO* :
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
SILENCIAR :
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
MTS/SAP
Televisión analógica: para alternar entre
mono, estéreo y audio secundario para
programas analógicos.
DTV: selecciona el idioma del audio para el
canal actual.
IMAGEN
Para seleccionar el modo de video.
AUDIO
Para seleccionar el modo de audio.
Encendido
Para encender o apagar su
televisor.
Botones numéricos
Permiten ingresar números de canal y la
contraseña de los controles de los padres.
Para ingresar el número de un subcanal
digital (Ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios o abrir un submenú.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra la
imagen en la pantalla.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
FAVORITOS
Para mostrar la lista de canales favoritos.
Controles INlink
Para controlar los equipos compatibles
con HDMI-CEC conectados a su
televisor.
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar mi televisor?
CÓDIGOS DE TV PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
CONTROLES REMOTOS UNIVERSALES
OPTICAL
AUDIO IN
BARRA DE SONIDO
HDMI2/ARC HDMI1/DVIHDMI3
PC/DVI
AUDIO IN VGA AUDIO OUT VIDEO/Y PBPR
L R
AUDIO
DIGITAL
OUTPUT
ANT
CABLE IN
IN PC IN COMPONENT INUSB
USB
AV IN
