GUIDE
D’INSTALLATION
RAPIDE
Téléviseur à DEL de 22 po
NS-22E400NA14
Accessoires inclus
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter le
périphérique à la meilleure connexion disponible. Il est préférable
d’utiliser les câbles fournis avec les périphériques.
Remarque : Il est possible d'utiliser la prise HDMI 1/DVI pour connecter un périphérique
DVI au téléviseur. Fixer un adaptateur HDMI vers DVI à l'extrémité du câble HDMI.
L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l’utilisateur en
ligne pour toute information sur les diérents types de connexion HDMI (ARC et DVI).
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur
de l'utilisateur.
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la abilité de ce
produit pendant plusieurs années.
CONSULTEZ LE GUIDE DE
L’UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l’utilisateur n’est pas
livré avec l’appareil, mais est
disponible en ligne.
Allez sur le site
www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product
Information (Guide, microprogramme,
pilotes et renseignements sur le produit),
puis cliquez sur .
Caractéristiques
Face avant
Panneau arrière
VERSO
QUALITÉ VIDÉO
OPTIMALE
MEILLEURE
BONNE
BONNE
Vidéo et audio HDMI
Vidéo à composantes et audio analogique
Vidéo composite et audio analogique
Vidéo/audio coaxial
TYPE DE PRISE : CONNECTEUR DE CÂBLE
ATTENTION!
Ne pas brancher le
cordon d'alimentation,
tant que les autres
périphériques n'ont
pas été connectés.
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique
qui utilise HDMI sur n'importe quelle
prise HDMI. Toutefois, un périphérique
ARC ou DVI doit être connecté à la prise
HDMI1 (DVI+ARC) du périphérique ARC
ou DVI.
Remarque : La prise HDMI1 (DVI+ARC)
est une prise partagée. Cela signie qu'il
n'est possible de connecter qu'un
périphérique ARC ou DVI à la fois.
Remarque : Les prises vidéo à
composantes et AV sont partagées.
Cela signie qu'il n'est possible de
connecter qu'un périphérique vidéo à
composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le
périphérique utilisé le permet.
Remarque : Brancher le connecteur de
câble vidéo jaune sur la prise verte
Y/VIDEO au dos du téléviseur.
Utilisation de câbles à
composantes (MEILLEURE)
- OU -
Utilisation d’un câble AV
(BONNE)
Option câble à composantes
Option câble AV
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un
périphérique tel qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?
- OU -
Comment préparer le téléviseur pour un montage mural?
• Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de protéger
l’écran des dégâts matériels et des rayures. An de monter le téléviseur correctement, consulter les
instructions fournies avec le support de montage mural.
POUR COMMENCER
Comment xer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : un tournevis cruciforme et une surface souple pour
y poser le téléviseur.
APlacer délicatement l'écran du téléviseur sur une surface propre et matelassée
an de protéger l’écran des dégâts matériels et des rayures.
BAligner l’axe du socle avec le téléviseur, puis le xer à l’aide des trois vis
fournies.
C Aligner le socle du téléviseur avec l’axe, puis le xer avec une des vis fournies.
Télécommande avec
deux piles AAA
Axe du socle
Vis M4 (longueur de
14 mm) (4)
Avant l’utilisation de ce produit neuf, lire ces instructions an d'éviter tout dommage.
C
B
Socle du téléviseur
Socle du téléviseur
MENU
INPUT
VOL
CH
COMPONENT OUT
Témoin de marche-arrêt
Capteur de télécommande
USB
HDMI 2
HDMI 1
()
DVI+ ARC
HDMI IN
/
AUDIO OUT
HDMI 2
HDMI 1
()
DVI+ ARC
HDMI IN
Comment connecter le téléviseur à une antenne ou une prise câble murale?
DIGITAL
OUTPUT AUDIO
LR
Y/VIDEO PBPR
COMPONENT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABLE IN
(COAXIAL)
DIGITAL
OUTPUT AUDIO
LR
Y/VIDEO PBPR
COMPONENT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABLE IN
(COAXIAL)
DIGITAL
OUTPUT AUDIO
LR
Y/VIDEO PBPR
COMPONENT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABLE IN
(COAXIAL)
Utilisation d’un câble HDMI (OPTIMALE)
Remarque : L'apparence du téléviseur de l'utilisateur peut diérer
des illustrations de ce guide.
CÂBLE
C
M
Y
CM
MY
CY
CMY
K
NS-22E400NA14_12-1320_QSG_V1_FR_Final.ai 1 2/1/2013 3:13:17 PMNS-22E400NA14_12-1320_QSG_V1_FR_Final.ai 1 2/1/2013 3:13:17 PM

V1 FRANÇAIS 12-1320
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUP
Choose your Menu Language
Français
Español
English
4
Téléviseur à DEL de 22 po I GUIDE D’INSTALLATION RAPIDE I NS-22E400NA14
Garantie limitée d’un an
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne!
Ce guide complet inclut toutes les
informations nécessaires, depuis les étapes
de base aux fonctionnalités avancées. Le
Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product Information
(Guide, microprogramme, pilotes et
renseignements sur le produit), puis cliquez
sur .
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
INSIGNIA est une marque déposée de BBY Solutions Inc.
Déposée dans certains pays.
Distribué par Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 É.-U.
© 2013 BBY Solutions, Inc.
Tous droits réservés
1-877-467-4289
www.insigniaproducts.com
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Utilisation d'une télécommande universelle existante. Comment apporter des modications pour
commander le téléviseur?
Fonctionnement de la télécommande
Le meilleur moment pour mettre le téléviseur sous tension, c'est quand le socle est xé ou
que le téléviseur a été monté sur le mur et que tous les périphériques sont connectés.
1 Brancher le cordon d’alimentation sur une
prise secteur.
2Installation des piles de la télécommande
3Appuyer sur la touche (marche-arrêt)
de la télécommande.
4Suivre les instructions achées à l’écran.
CODES DES TÉLÉVISEURS POUR TÉLÉCOMMANDE UNIVERSELLE
DÉCODEUR CÂBLE, RÉCEPTEUR SATELLITE OU AUTRE TYPE DE RÉCEPTEUR DE TÉLÉVISION
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
Si l'utilisateur dispose déjà d'une télécommande universelle qu'il veut programmer pour fonctionner avec ce téléviseur,
en lieu et place de la télécommande Insignia fournie, voir le tableau des codes les plus courants.
CONNEXION DE PÉRIPHÉRIQUES AUDIO
Comment connecter le téléviseur à des haut-parleurs externes?
- OU -
Pour une liste mise à jour des codes pour
d'autres fournisseurs de télévision câblée et
les marques de télécommandes universelles,
numériser ce code QR ou aller sur le site
www.insigniaproducts.com/remotecodes
MISE SOUS TENSION DU TÉLÉVISEUR
Quand faut-il mettre le téléviseur sous tension?
TÉLÉCOMMANDES UNIVERSELLES
Quels sont les options de taille d'écran?
TV
HDMI 1
HDMI 2
VGA
Component/AV
USB(Photos)
INPUT SOURCE
ENTRÉE
Pour accéder à la liste des SOURCES D’ENTRÉE.
Marche-Arrêt
Pour mettre en marche et arrêter le téléviseur.
Touches numériques
Permettent de saisir les numéros de canaux
ou le mot de passe des contrôles parentaux.
■
Pour saisir un numéro de sous-canal
numérique (p. ex. 4.1)
Menu
Pour acher le menu d’écran.
ENTRÉE
Pour conrmer les sélections ou les
modications ou ouvrir un sous-menu.
QUITTER
Pour fermer le menu d’écran.
FORMAT D’IMAGE
Pour modier l’achage de
l’image sur l'écran.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
FAVORIS
Pour acher la liste des canaux favoris.
Contrôles des médias Inlink
Pour contrôler les périphériques
HDMI-CEC connectés au téléviseur.
RAPPEL
Pour revenir au canal précédent.
ACCUEIL
Pour acher le menu d’écran.
Flèches
Pour se déplacer dans les menus d’écran.
INFO*
Pour ouvrir la bannière d’informations
sur l’état du téléviseur.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres codés.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier le canal du téléviseur.
MTS/SAP
Télévision analogique : pour parcourir les
modes audio mono, stéréo et trame
sonore secondaire (SAP) pour les
programmes analogiques.
TVN : permet de sélectionner la langue
audio du canal actuel.
Permet de sélectionner le mode vidéo.
AUDIO
Permet de sélectionner le mode audio.
COAXIAL
AUDIO IN
USB
HDMI 2
HDMI 1
()
DVI+ ARC
HDMI IN
/
AUDIO OUT
DIGITAL
OUTPUT AUDIO
LR
Y/VIDEO PBPR
COMPONENT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABLE IN
(COAXIAL)
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Tint
Custom
50
Sharpness
Advanced Video
Backlight
50
50
0
50
30
Adjust settings to affect picture quality.
PICTURE AUDIO CHANNELS SETTINGS
BARRE DE SON
BARRE DE SON
NORMAL : Ache le format d’image
4:3 d’origine avec des bandes
verticales noires à gauche et à droite
de l’écran.
ZOOM : Agrandit l’image pour remplir
l’écran. Les parties supérieures et
inférieures de l'image sont recadrées.
GRAND-ANGLE : Choisir cette option
pour visionner du contenu enregistré
dans un format d’image 16:9
(panoramique).
CINÉMA : Étire les bords de l’image,
en gardant une image claire au centre.
AUTOMATIQUE : Permet le réglage
automatique des paramètres de
l'image en fonction de la taille d’écran
et de la programmation télévisée.
Sélectionner cette option en cas
d'incertitude sur le format d'image à
utiliser. Remarque : La fonction
automatique (Auto) est seulement
disponible quand l’option format
d'image automatique (Auto Aspect
Ratio) dans le menu des canaux
(CHANNELS) est activée (On).
Prise secteur
Cordon d'alimentation
C
M
Y
CM
MY
CY
CMY
K

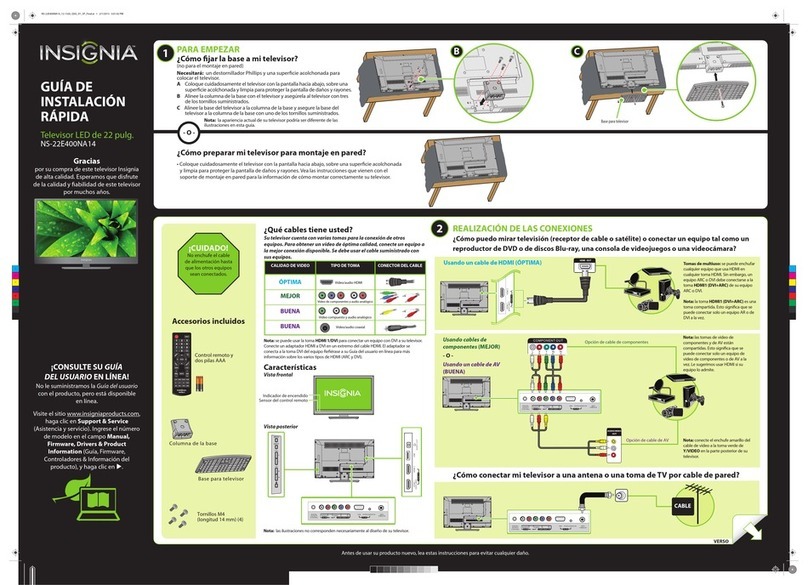

NS-22E400NA14_12-1320_QSG_V1_FR_Final.ai 2 2/1/2013 3:13:24 PMNS-22E400NA14_12-1320_QSG_V1_FR_Final.ai 2 2/1/2013 3:13:24 PM
