Video compuesto
y audio analógico
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para
obtener un video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Se puede usar la toma HDMI 2/DVI para conectar un equipo con DVI a su televisor. Necesitará
usar un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del
equipo con DVI.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
Video de componentes
y audio analógico
Mejor
Buena
O
O
Vista frontal
Instalación de la base
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para proteger la pantalla de daños y rayones.
2Fije la base al televisor con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para proteger la pantalla de daños y rayones.
2Remueva los siete tornillos que jan la columna de la base y remueva la base.
3 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje
en la parte posterior de su televisor. Vea las instrucciones que vienen con el
soporte de montaje en pared para la información de cómo colgar correctamente
su televisor.
Conexión de un reproductor de DVD o de DVD Blu-ray,
un decodicador de cable, un receptor de satélite, una
videocámara o consola de videojuegos
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable de AV (bueno)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte lateral
de su televisor y a la toma de pared de antena/TV por cable.
Control remoto
y 2 pilas AAA
Base para televisor
Televisor LED de 26 pulg., 1080p
GUÍA DE
INSTALACIÓN
RÁPIDA
NS-26E340A13
Gracias
por la compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años.
_______________________________
Nota: no se suministra el cable.
Nota: no se suministran los cables.
AUDIO/VIDEO
OUT
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y haga
clic en Search (Búsqueda).
Sensor del control remoto
Indicador de encendido
tipo B4 (longitud 18 mm) (4 piezas)
CABLE
Este aparato está diseñado para ser soportado por un soporte de montaje en pared
listado por UL.
Advertencia
Nota: conecte el conector
amarillo del cable de video a la
toma verde de video CVBS/Y.
Nota: no se suministra el cable.
Nota: no se suministra el cable.
PC / DVI
AUDIO IN
HDMI 1 HDMI 2 / DVI VGA ANT / CABLE
PC / DVI
AUDIO IN
HDMI 1 HDMI 2 / DVI VGA ANT / CABLE
DIGITAL OUTPUT
DIGITAL OUTPUT
USB
HDMI 3
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
USB
HDMI 3
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
AUDIO/VIDEO
OUT
USB
HDMI 3
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN

TELEVISOR LED DE 26 pulg., 1080p IGUÍA DE INSTALACIÓN RÁPIDA I NS-26E340A13
Antena o TV
por cable
(sin decodicador)
Reproductor de discos Blu-ray/
reproductor de DVD/VCR
Decodicador de cable o receptor de satélite
Receptor
de AV
Consola de videojuegos
o cámara
Unidad ash USB
Computadora

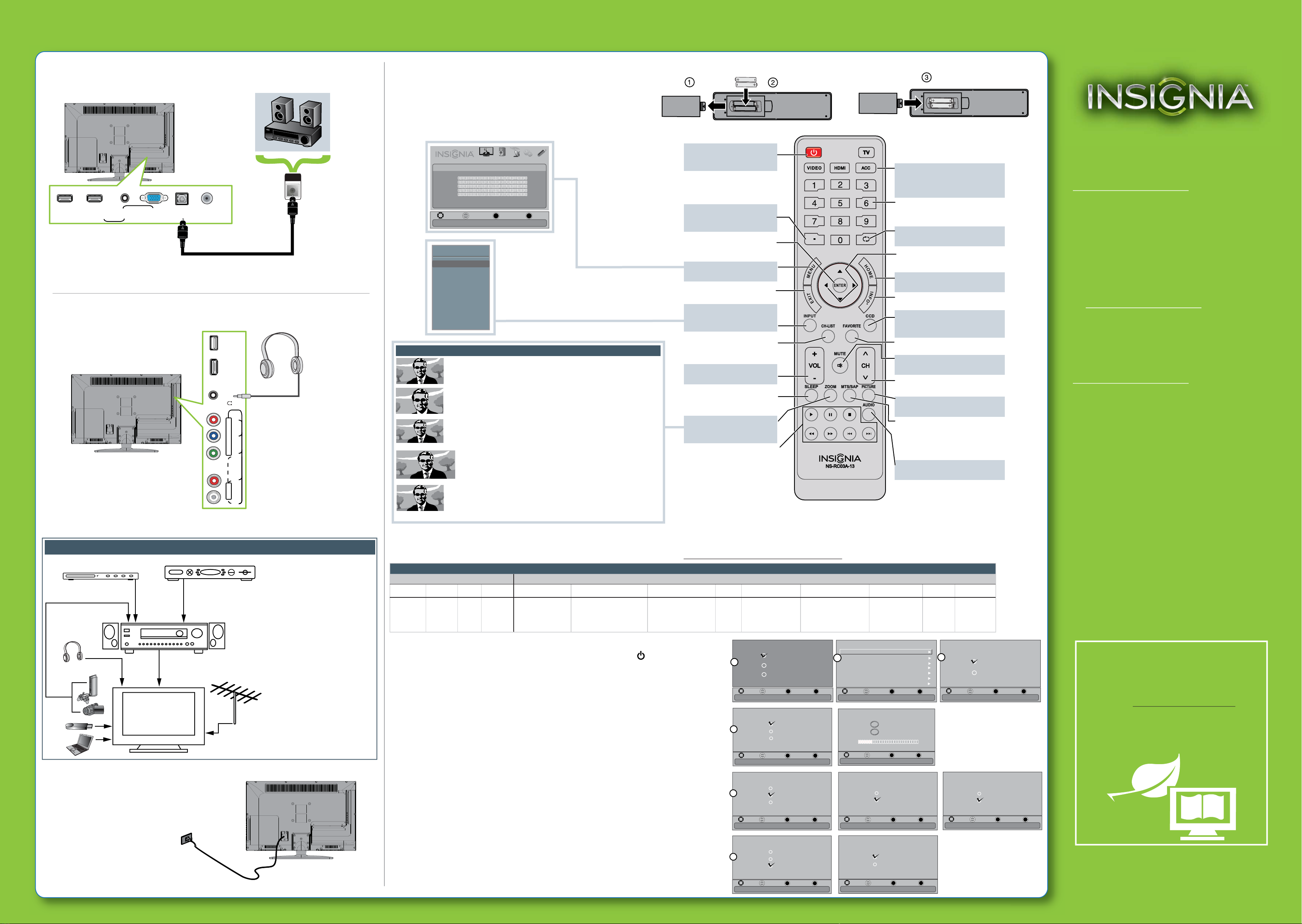

Conexión de un sistema de cine en casa
Usando audio digital
Conexión de auriculares
Conexión de la alimentación
Enchufe el cable de alimentación CA
de la parte posterior de su televisor
en un tomacorriente.
ESPAÑOL 12-0715
Conguración y uso de su control remoto
1Presione el botón de liberación situado en la parte posterior del control
remoto para remover la cubierta de compartimiento.
2Inserte dos pilas AAA en el compartimiento de pilas. Verique que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
3Vuelva a colocar la cubierta.
Selección rápida de entradas
Para seleccionar otra fuente conectada
a su televisor. Nota: El botón ACC no
tiene ninguna función.
Botones numéricos
Para ingresar los números de canales.
Regresar
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos
optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
IMAGEN
Selecciona el modo de imagen.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos.
AUDIO
Para seleccionar el modo de audio.
Encendido
Para encender o apagar su
televisor.
.
Para ingresar el número de un
subcanal digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o
los cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
ENTRADA
Para abrir la lista de fuentes de
entrada.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra
la imagen en la pantalla.
Estos botones no tienen
ninguna función.
Conexión de un sistema de cine en casa con múltiples dispositivos
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT)
del receptor de AV a una de las
tomas de HDMI de su televisor.
Luego, enchufe el conector de
entada de audio digital (DIGITAL
AUDIO INPUT) del receptor de AV
a la salida digital (DIGITAL
OUTPUT) del televisor para
encaminar el audio Dolby Digital.
Normal:
Muestra la relación de aspecto original de 4:3 con barras negras verticales
al lado izquierdo y derecho de la pantalla.
Zoom:
Expande la imagen para llenar la pantalla. La parte inferior y superior de la
imagen puede estar cortada.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en el centro.
Auto:
Ajusta automáticamente la imagen según el tamaño de la pantalla y del
programa de televisión. Nota: Auto sólo está disponible cuando el zoom
automático (Auto Zoom) está activado (On) en el menú de canales (CHANNELS).
Opciones de relación de aspecto
Encendido de su televisor por primera vez
1Conecte el cable de alimentación de su televisor a un tomacorriente, luego presione (encendido). Se abre la
pantalla de elección del idioma del menú (Choose your menu Language).
2Presione ▲o ▼para resaltar un idioma y presione ENTER (Entrar). Se abre la pantalla para ajustar la hora (Choose
your Time Setting).
3Presione ◄o ►para seleccionar Auto o Manual y presione ENTER (Entrar) Si selecciona Auto, la fecha y la hora se
ajustan automáticamente con una señal deTV digital. Si selecciona Manual, puede cambiar la fecha y la hora
manualmente. Presione ENTER (Entrar).
4Presione ▲o ▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo comercial), y presione ENTER
(Entrar). Si selecciona el modo comercial (Retail Mode), aparecerá un mensaje pidiéndole que conrme su selección.
Se puede seleccionar Yes (Sí) o No. Retail Mode (Modo comercial) no es un modo de ahorro de energía.
5Presione ▲o ▼para resaltar Antenna (Antena), Cable (TV por cable) o Satellite Box (Receptor de satélite) y
presione ENTER (Entrar).
A. Si selecciona Antenna (Antena), su televisor busca automáticamente los canales disponibles. La búsqueda puede
durar varios minutos.
B. Si selecciona Cable, un mensaje le pide si tiene un decodicador de cable.
• Seleccione No si ningún decodicador de cable está conectado. Su televisor buscará por los canales disponibles.
La búsqueda puede durar varios minutos.
• Seleccione Yes (Sí) si un decodicador de cable está conectado. Un mensaje le pide cómo está conectado el
decodicador de cable a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si conectó un decodicador de cable a su televisor usando
uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el decodicador está conectado a su televisor usando un cable coaxial. Lea el mensaje y
presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
C. Si selecciona Satellite Box (Receptor de satélite), un mensaje le pide cómo está conectado el receptor de satélite
a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si conectó un decodicador de satélite a su televisor
usando uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el receptor de satélite está conectado a su televisor usando un cable coaxial. Lea el
mensaje y presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Choose Your Time Setting
Mode Auto
Time Zone Atlantic
Daylight Savings On
Year 2012
Month October
Day 28
Time 08:07 AM
If automatic, options are automatically set by TV source
3
Analog Channels
Digital Channels
Scanning for Channels
0
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
0
Channel scan may take 20+ minutes
Channel scan may take 20+ minutes
5or63or
4
English
Choose Your Menu Language
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Set menu language to English, or
Fran aisç
Español
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Choose Your Picture Mode
Reduces total power consumption
Home Mode
Retail Mode
Fran aisçEspañol
24
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Select if using an antenna for standard or HD TV
5A
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Select if you have cable service.
Do you have a Cable Box?
No
Yes
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
cable box to the TV?
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Select if you have a satellite box.
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
satellite box to the TV?
5B
5C
Nota: no se suministran los auriculares.
Nota: no se suministra el cable.
Códigos de TV para control remoto universal
Control remoto universal TV por cable/satélite/decodicador
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490
135 1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463
0091068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415, 424,
450, 456, 461, 507, 523, 567,
577, 586
10171, 11204, 11326,
11517, 11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Programación de su control remoto
Para programar su control remoto universal para que funcione con su televisor nuevo Insignia, consulte la siguiente tabla para encontrar los códigos comunes. Si encuentra problemas al
programar su control remoto o necesita un código diferente para el control remoto, visite http://www.insigniaproducts.com/remotecodes para obtener los últimos códigos para control remoto.
Garantía limitada de un año
Reérase a la Guía del usuario en línea o visite
www.insigniaproducts.com para más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las informaciones
básicas hasta las funcionalidades más
avanzadas.
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289 (mercados estadounidense y
canadiense)
© 2012 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca comercial
de BBY Solutions, Inc. Registrada en ciertos países.Todos los otros
productos y los nombres de marca son marcas comerciales de sus
respectivos dueños.
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 E.U.A.
INPUT SOURCE
TV
COMP/AV
HDMI 1
HDMI 3
HDMI 2
VGA
USB
Move
OK
ENTER
MENU EXIT
Exit
Previous
Select
Picture Audio Channels Settings USB
Adjust settings to affect picture quallty
Picture Mode Energy Savings
Brightness 00
Contrast 00
Color 00
Tint 00
Sharpness 00
Advanced Video
Reset Picture Settings
OPTICAL
AUDIO IN
PC / DVI
AUDIO IN
HDMI 1 HDMI 2 / DVI VGA ANT / CABLE
DIGITAL OUTPUT
USB
HDMI 3
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y haga
clic en Search (Búsqueda).
Auriculares
