Insignia NS-28E200NA14 Installation and operation manual

ANT / CABLE VGA
DIGITAL
OUTPUT PC / DVI
AUDIO IN
Y/VIDEO
CCOOMMPPOONNEENNTT // AAVV
ANT / CABLE VGA
DIGITAL
OUTPUT PC / DVI
AUDIO IN
Y/VIDEO
CCOOMMPPOONNEENNTT // AAVV
AUDIO/VIDEO OUT
AUDIO/VIDEO
OUT
VIDEO
CÂBLE
MHL
ARC/DVI
2
1
ANT / CABLE VGA
DIGITAL
OUTPUT PC / DVI
AUDIO IN
Y/VIDEO
CCOOMMPPOONNEENNTT // AAVV
MHL PORT
GUIDE
D’INSTALLATION
RAPIDE
Téléviseur à DEL de 28 po
NS-28E200NA14
Accessoires inclus
Cordon
d’alimentation
Télécommande
avec deux piles
AAA
Axe du socle et vis
(les vis sont
destinées à xer
l'axe du socle au
téléviseur)
Socle pour
téléviseur et vis
(les vis sont
destinées à xer le
socle du téléviseur
à l'axe du socle)
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
le périphérique à la meilleure connexion disponible. Il est préférable
d’utiliser les câbles fournis avec les périphériques.
Remarque : Il est possible d'utiliser une prise HDMI 1/ARC/DVI pour connecter un
périphérique DVI au téléviseur. Fixer un adaptateur HDMI vers DVI à l'extrémité du câble
HDMI. L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l’utilisateur
en ligne pour toute information sur les diérents type de connexion HDMI (ARC, DVI, MHL).
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur
de l'utilisateur.
Merci
d'avoir acheté ce téléviseur Insignia
de haute qualité. Nous espérons que
vous apprécierez la qualité et la
abilité de ce produit pendant
plusieurs années.
CONSULTEZ LE GUIDE DE
L’UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi
une copie du Guide de l’utilisateur
n’est pas livré avec l’appareil, mais
est disponible en ligne.
Allez sur le site
www.insigniaproducts.com, puis
cliquez sur Support & Service
(Assistance et service). Saisissez le
numéro de modèle dans le champ
sous Manual, Firmware, Drivers
& Product Information (Guide,
microprogramme, pilotes et
renseignements sur le produit),
puis cliquez sur .
Caractéristiques
Face avant
Panneau arrière
VERSO
QUALITÉ VIDÉO
OPTIMALE
MEILLEURE
BONNE
BONNE
Vidéo et audio HDMI
Vidéo à composantes et audio analogique
Composite
Vidéo/audio coaxial
TYPE DE PRISE : CONNECTEUR DE CÂBLE
ATTENTION!
Ne pas brancher le
cordon d'alimentation,
tant que les autres
périphériques n'ont
pas été connectés.
Prises polyvalentes : Il est possible
de brancher n'importe quel
périphérique qui utilise HDMI sur
une prise HDMI 2/MHL ou HDMI
1/ARC/DVI. Toutefois, certains
périphériques doivent être
connectés à la prise HDMI 2/MHL ou
HDMI 1/ARC/DVI. Consulter les
instructions qui accompagnent le
périphérique pour des informations
supplémentaires.
Remarque : Les prises vidéo à
composantes et AV sont partagées.
Cela signie qu'il n'est possible de
connecter qu'un périphérique vidéo
à composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le
périphérique utilisé le permet.
Remarque : Brancher le connecteur
de câble vidéo jaune sur la prise
verte Y/VIDEO au dos du téléviseur.
Utilisation d’un câble HDMI
(OPTIMALE)
Utilisation de câbles à composantes
(MEILLEURE)
- OU -
Utilisation d’un câble AV (BONNE)
Comment connecter le téléviseur à une antenne ou une prise câble murale?
Option câble à composantes
Option câble AV
Connecteur d’alimentation
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un périphérique tel qu'un lecteur DVD
ou Blu-ray, une console de jeux, un périphérique compatible MHL, un Roku Streaming Stick ou un caméscope?
- OU -
Comment préparer le téléviseur pour un montage mural?
(ne pas utiliser avec un socle de téléviseur)
• Positionner le téléviseur sur une surface matelassée.
An de monter le téléviseur correctement, consulter les instructions fournies avec le support de
montage mural.
POUR COMMENCER
Comment xer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : Un tournevis cruciforme et une surface souple pour y poser le
téléviseur.
APositionner le téléviseur sur une surface souple.
BFixer l'axe au socle à l’aide des quatre vis de 14 mm fournies.
C Insérer le socle et son axe au dos du téléviseur.
D Fixer le socle au téléviseur et son axe avec les quatre vis de 8 mm fournies.
Témoin de
marche-arrêt
Capteur de
télécommande
Type M4
(longueur de 8 mm) (4)
Vis de type M4
(longueur de 14 mm) (4 vis)
M4 (14 mm)
B
M4 (8 mm)
D
CA
Avant l’utilisation de ce produit neuf, lire ces instructions an d'éviter tout dommage.
/AUDIO
OUT
MHL
ARC/DVI
2
1
USB

V3 FRANÇAIS 13-0098
COAXIAL
AUDIO IN
/AUDIO
OUT
AUDIO IN
4
ANT / CABLE VGA
DIGITAL
OUTPUT PC / DVI
AUDIO IN
Y/ VIDEO
CCOOMMPPOONNEENNTT // AAVV
Téléviseur à DEL de 28 po I GUIDE D’INSTALLATION RAPIDE I NS-28E200NA14
Garantie limitée d’un an
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne!
Ce guide complet inclut toutes les
informations nécessaires, depuis les étapes
de base aux fonctionnalités avancées. Le
Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product Information
(Guide, microprogramme, pilotes et
renseignements sur le produit), puis cliquez
sur .
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
INSIGNIA est une marque déposée de BBY Solutions Inc.
Déposée dans certains pays.
Distribué par Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 É.-U.
© 2013 BBY Solutions, Inc.
Tous droits réservés
1-877-467-4289
www.insigniaproducts.com

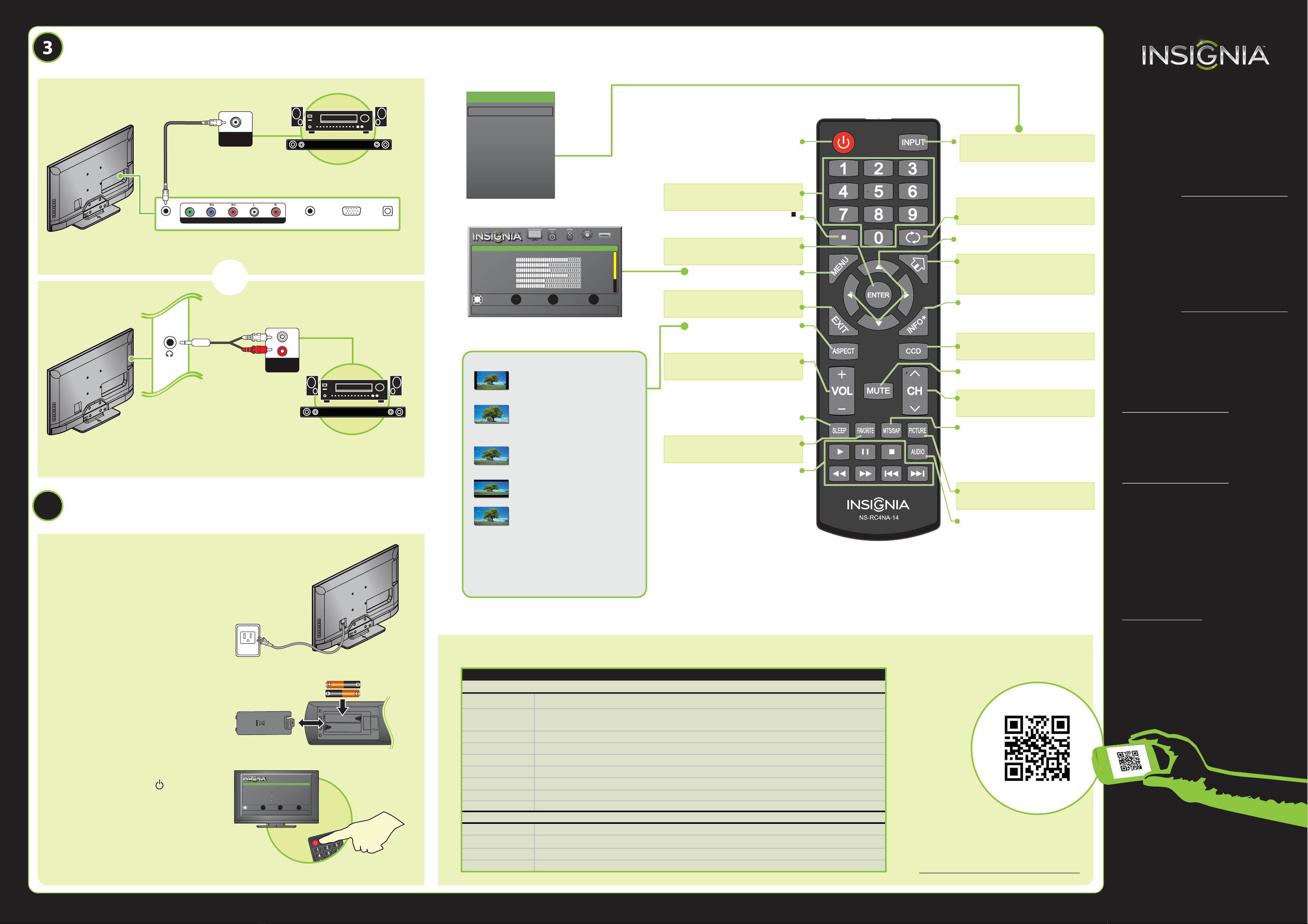

Utilisation de l'audio numérique
Utilisation de
l'audio analogique
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Remarque : Voir la documentation des
haut-parleurs pour plus d'information.
Utilisation d'une télécommande universelle existante.
Comment apporter des modications pour commander le téléviseur?
Fonctionnement de la télécommande
Le meilleur moment pour mettre le téléviseur sous tension,
c'est quand le socle est xé ou que le téléviseur a été monté sur
le mur et que tous les périphériques sont connectés.
1Brancher le cordon d'alimentation
sur la prise d'entrée c.a. (AC IN) située
au dos du téléviseur.
2Brancher l'autre extrémité du cordon
d'alimentation sur une prise secteur.
3Installation des piles de la
télécommande
4Appuyer sur la touche
(marche-arrêt) de la télécommande.
5Suivre les instructions achées à
l’écran.
CODES DES TÉLÉVISEURS POUR TÉLÉCOMMANDE UNIVERSELLE
DÉCODEUR CÂBLE, RÉCEPTEUR SATELLITE OU AUTRE TYPE DE RÉCEPTEUR DE TÉLÉVISION
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
Si l'utilisateur dispose déjà d'une télécommande universelle qu'il veut programmer pour fonctionner avec ce
téléviseur, en lieu et place de la télécommande Insignia fournie, voir le tableau des codes les plus courants.
CONNEXION DE PÉRIPHÉRIQUES AUDIO
Comment connecter le téléviseur à des haut-parleurs externes?
BARRE DE SON
BARRE DE SON
- OU -
Pour une liste mise à jour des codes pour
d'autres fournisseurs de télévision câblée et les
marques de télécommandes universelles,
numériser ce code QR ou aller sur le site
www.insigniaproducts.com/remotecodes
MISE SOUS TENSION DU TÉLÉVISEUR
Quand faut-il mettre le téléviseur sous tension?
RAPPEL
Pour revenir au canal précédent.
Flèches
Pour se déplacer dans les menus d’écran.
ACCUEIL
Ouvre le menu d'accueil du périphérique
MHL quand un périphérique MHL est
connecté.
INFO*
Pour ouvrir la bannière d’informations sur
l’état du téléviseur.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres
codés.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier le canal du téléviseur.
MTS/SAP
TVA : pour parcourir les modes audio
mono, stéréo et trame sonore secondaire
(SAP) pour les programmes analogiques.
TVN : permet de sélectionner la langue
audio du canal actuel.
Pour sélectionner le mode d’image.
AUDIO
Permet de sélectionner le mode audio.
Touches numériques
Pour saisir les numéros de canaux.
Pour saisir un numéro de sous-canal
numérique (par exemple 4.1)
ENTRÉE
Pour conrmer les sélections ou
modications.
MENU
Pour acher le menu d’écran.
QUITTER
Pour fermer le menu d’écran.
FORMAT D’IMAGE
Pour modier l’achage de l’image sur
l'écran.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
FAVORIS
Pour acher la liste des canaux favoris.
Contrôles des médias Inlink
Pour contrôler les périphériques HDMI-CEC
connectés au téléviseur.
NORMAL : Ache le format d’image 4:3
d’origine avec des bandes verticales noires
à gauche et à droite de l’écran.
ZOOM : Agrandit l’image pour remplir
l’écran. Les parties supérieures et
inférieures de l'image sont recadrées.
GRAND-ANGLE : Choisir cette option
pour visionner du contenu enregistré dans
un format d’image 16:9 (panoramique).
CINÉMA : Étire les bords de l’image, en
gardant une image claire au centre.
AUTOMATIQUE : Permet le réglage
automatique des paramètres de l'image
sur la base de la taille d’écran et de la
programmation télévisée. Sélectionner
cette option en cas d'incertitude sur le
format d'image à utiliser. Remarque : La
fonction automatique (Auto) est
seulement disponible quand l’option
zoom automatique (Auto Aspect Ratio)
dans le menu des canaux (CHANNELS) est
activée (On).
Quels sont les options de taille d'écran?
ENTRÉE
Pour accéder à la liste des
SOURCES D’ENTRÉE.
Marche-Arrêt
Pour mettre en marche et arrêter le téléviseur.
TÉLÉCOMMANDES UNIVERSELLES
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUPChoose your Menu Language
Français
Español
English
INPUT SOURCE
TV
HDMI 1
HDMI 2 (MHL / ACC)
Component / AV
VGA
USB (Photo)
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS MHL/ACC
Adjust settings to affect picture quality.
MOVE SELECT PREVIOUS EXIT
Picture Mode
Backlight
Brightness
Contrast
Tint
Energy Savings
39
50
52
75
0
50
Color
Sharpness
Advanced Video
