GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor LED de 39 pulg.
NS-39E400NA14
Accesorios incluidos
Nota: las ilustraciones no corresponden necesariamente al diseño de su
televisor.
Características
Vista frontal
Vista posterior
VERSO
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signica que se
puede conectar solo un equipo de
video de componentes o de AV a la
vez. Le sugerimos usar HDMI si su
equipo lo admite.
Nota: conecte el enchufe amarillo del
cable de video a la toma verde de
Y/VIDEO en la parte posterior de su
televisor.
Usando un cable de HDMI
(ÓPTIMA)
Usando cables de componentes
(MEJOR)
- O -
Usando un cable de AV (BUENA)
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
Opción de cable de componentes
Opción de cable de AV
Toma de alimentación
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, un sistema de videojuegos, un equipo con tecnología
MHL, un Roku Streaming Stick o una videocámara?
- O -
Indicador de encendido
Sensor del control remoto
Cable de alimentación
Control remoto y dos
pilas AAA
Columna de la base
M4 (8 mm de longitud) (8)
Base para televisor
Tomas de multiuso: se puede enchufar
cualquier equipo que usa HDMI en las
tomas HDMI1 (ARC), HDMI2 (MHL) o
HDMI3 (DVI). sin embargo, ciertos equipos
tienen que estar conectados a la toma
HDMI1 (ARC), HDMI2 (MHL) o HDMI3
(DVI). Reérase a las instrucciones que
vienen con su equipo MHL, ARC o DVI para
obtener más información.
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
Necesitará: un destornillador Phillips y una supercie acolchonada para colocar el televisor.
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para proteger la pantalla de daños y rayones.
B Localice los agujeros de los tornillos de montaje en la parte posterior de su televisor y vea
las instrucciones que vienen con el soporte de montaje en pared para la información de
cómo montar correctamente su televisor.
PARA EMPEZAR
¿Cómo jar la base a mi televisor? (no para el montaje en pared)
Necesitará: un destornillador Phillips y una supercie acolchonada para colocar el televisor.
A Fije la base del televisor a su columna con los cuatro tornillos suministrados.
BColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para proteger la pantalla de daños y rayones.
C Inserte la columna de la base en el televisor.
DFije la columna de la base al televisor con los cuatro tornillos suministrados.
Video/audio coaxial
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota: se puede usar la toma HDMI 3/DVI para conectar un equipo con DVI a su televisor.
Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador se
conecta a la toma DVI del equipo Reérase a su Guía del usuario en línea para más
información sobre los varios tipos de HDMI (ARC, DVI, MHL).
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
HDMI video/audio
Video de componentes y audio analógico
Video compuesto
TIPO DE TOMA CONECTOR DEL CABLE
M4 (8 mm de longitud)
M4 (8 mm de longitud)
AD
B
C
AB
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
¡CONSULTE SU GUÍA DEL USUARIO
EN LÍNEA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers & Product
Information (Guía, Firmware, Controladores &
Información del producto),
y haga clic en .
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.

V2 ESPAÑOL 13-0094
TM
OPTICAL
AUDIO IN
/AUDIO
OUT
AUDIO IN
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUP
Choose your Menu Language
Français
Español
English
4
ANT / CABLE VGA PC / DV I
AUD IO IN
Y / VIDEO PBPRL R
CC OO MM PP OO NN EE NN TT // AAVV
DIGITAL
OUTPUT
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS MHL/ACC
Adjust settings to aect picture quality.
MOVE SELECT PREVIOUS EXIT
Picture Mode
Backlight
Brightness
Contrast
Tint
Energy Savings
39
50
52
75
0
50
Color
Sharpness
Advanced Video
INPUT SOURCE
TV
HDMI1
HDMI2 (MHL/ACC)
HDMI3
Component / AV
VGA
USB (Photo)
Televisor LED de 39 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-39E400NA14
Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.

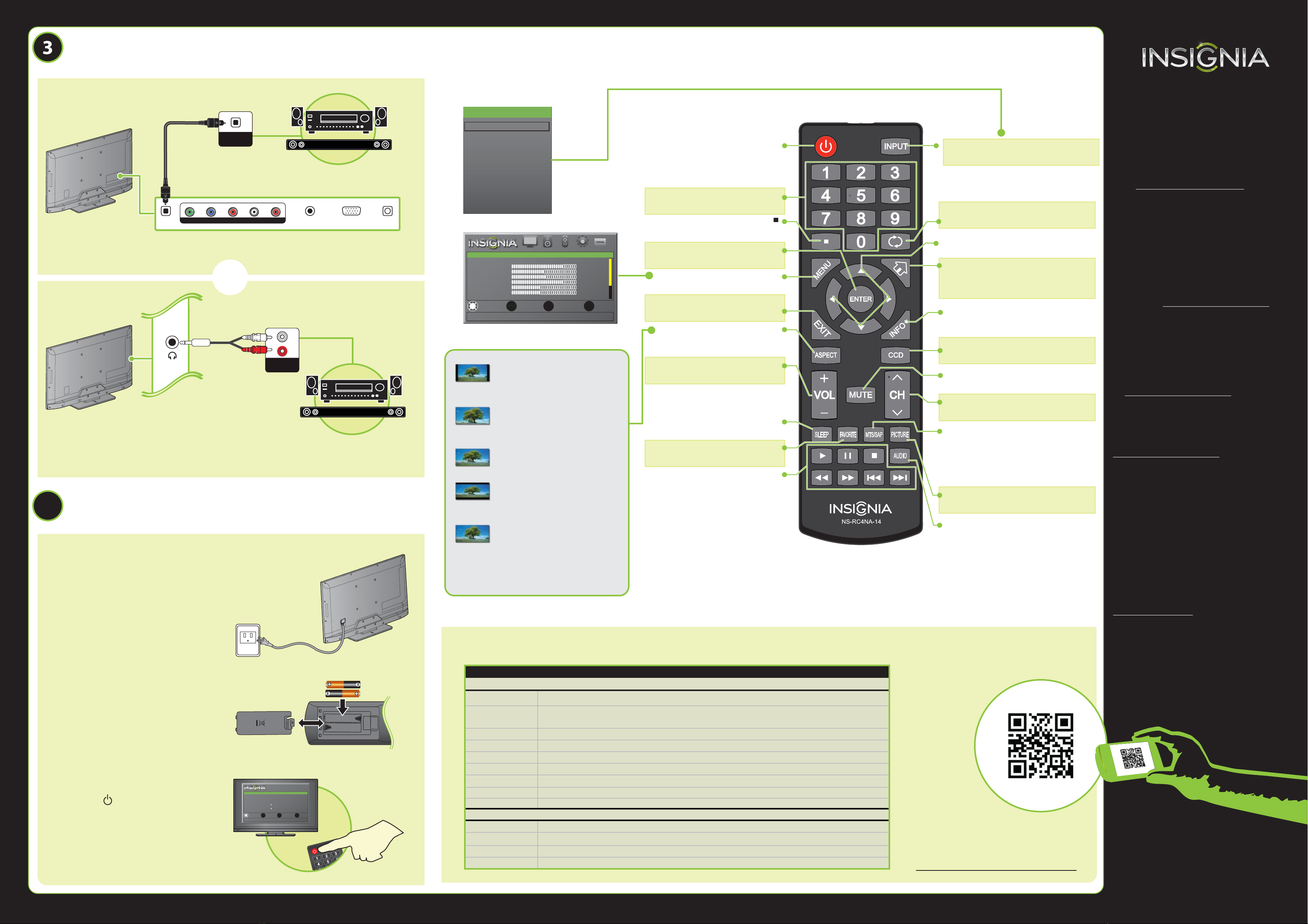

Usando su control remoto
Puede encender su televisor después de haber jado la base del televisor o
de haberlo montado en pared y que todos los equipos son conectados.
Cuando su televisor está en su ubicación:
1Conecte el cable de alimentación en la
toma AC IN (Entrada de CA) en la parte
posterior de su televisor.
2Enchufe el otro extremo del cable de
alimentación en un tomacorriente.
3 Instale las pilas del control remoto
4Presione (encendido) en su control
remoto.
5Siga las instrucciones de pantalla.
CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
SOUNDBAR
SOUNDBAR
- O -
ENCENDIDO DE MI TELEVISOR
¿Cuándo puedo encender mi televisor?
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
NORMAL: Muestra la relación de aspecto
original de 4:3 con barras negras verticales
al lado izquierdo y derecho de la pantalla.
ZOOM: Expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA): Use esta opción para ver
el contenido grabado en la relación de
aspecto de 16:9 (Pantalla ancha).
CINE: Estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO: Ajusta automáticamente la imagen
según el tamaño de la pantalla y del
programa de televisión. Seleccione esta
opción si no sabe que relación de aspecto
escoger. Nota: Auto sólo está disponible
cuando la relación de aspecto automática
(Auto Aspect Ratio) en el menú de
canales (CHANNELS) está activado (On).
¿Cuál son las opciones de tamaño de pantalla?
ENTRADA
Para abrir la lista de FUENTES DE ENTRADA.
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de inicio de los equipos con
tecnología MHL cuando se conecta un equipo
con MHL.
INFO*
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtít ulos optativos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos o
seleccionar el idioma para los programas digitales.
IMAGEN
Para seleccionar el modo de video.
AUDIO
Para seleccionar el modo de audio.
Encendido
Para encender o apagar su televisor.
Botones numéricos
Para ingresar los números de canales.
Para ingresar el número de un subcanal
digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones
o los cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra
la imagen en la pantalla.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador
de apagado automático.
FAVORITOS
Para mostrar la lista de canales favoritos.
Controles de medios INlink
Para controlar los equipos compatibles
con HDMI-CEC conectados a su televisor.
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar mi televisor?
CÓDIGOS DE TV PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
CONTROLES REMOTOS UNIVERSALES
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia
y servicio). Ingrese el número de modelo en
el campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores & Información del producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
