CABLE
GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor LED de 24 pulg.
NS-24E200NA14
Accesorios incluidos
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota: Se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor.
Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador se
conecta a la toma DVI del equipo.
Nota: Las ilustraciones no corresponden necesariamente al diseño de su televisor.
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
¡CONSULTE SU GUÍA DEL USUARIO
EN LÍNEA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers & Product
Information (Guía, Firmware, Controladores &
Información del Producto),
y haga clic en .
Características
Vista frontal
Vista
posterior
VERSO
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
HDMI video/audio
Video de componentes y audio analógico
Video compuesto
Coaxial video/audio
TIPO DE TOMA CONECTOR DEL CABLE
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.
Tomas de multiuso: se puede
enchufar cualquier equipo que usa
HDMI en la toma HDMI 1/DVI. Un
equipo con DVI debe estar conectado
a la toma HDMI1/DVI. Reérase a las
instrucciones que vienen con su
equipo DVI para obtener más
información.
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signica que se
puede conectar solo un equipo de
video de componentes o de AV a la
vez. Le sugerimos usar HDMI si su
equipo lo admite.
Nota: conecte el conector amarillo del
cable de video a la toma verde de
VIDEO/Y en la parte posterior de su
televisor.
Usando un cable de HDMI
(ÓPTIMA)
Usando cables de componentes
(MEJOR)
- O -
Usando un cable de AV (BUENA)
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
Opción de cable de componentes
Opción de cable de AV
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, una consola de videojuegos o
videocámara?
- O -
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
Necesitará: Un destornillador Phillips y una supercie acolchonada para colocar el televisor.
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acolchonada y
limpia para proteger la pantalla de daños y rayones.
B Remueva los tres tornillos que jan la columna de la base a su televisor y extraiga la columna de la base.
Vea las instrucciones que vienen con el soporte de montaje en pared para la información de cómo montar correctamente su televisor.
PARA EMPEZAR
¿Cómo jar la base a mi televisor?
(no para el montaje en pared)
Necesitará: Un destornillador Phillips y una supercie acolchonada para colocar el televisor.
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acol-
chonada y limpia para proteger la pantalla de daños y rayones.
BFije la base al televisor con los cuatro tornillos suministrados.
PC / DVI
AUDIO IN AGVIVD/1IMDHPOWER ANT / CABLE
DIGITAL
OUTPUT
Cable de
alimentación
Control remoto y
dos pilas AAA
Base para televisor
Tipo B4 (longitud 18 mm)
(4 piezas)
AUDIO/VIDEO
OUT
USB
HDMI 2
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
AUDIO/VIDEO OUT
HDMI 2
PC / DVI
AUDIO IN AGVIVD/
1IMDHPOWER ANT / CABLE
DIGITAL
OUTPUT
INPUT
1 2 3
4 5 6
7 8 9
0
MENU
EXIT
INFO+
ENTER
ASPECT
MUTE
FAVORITE
SLEEP
MTS/ASP PICTURE
AUDIO
CCD
VOL
+
-
CH
NS-RC4NA-14
Indicador de encendido
Sensor del control remoto
AB
A
Vista frontalt
USB
HDMI 2
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
PC / DVI
AUDIO IN AGVIVD/
1IMDHPOWER ANT / CABLE
DIGITAL
OUTPUT
Tipo B4 (longitud 18 mm) (4 piezas)
B
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
C
M
Y
CM
MY
CY
CMY
K
NS-24E200NA14_13-0063_QSG_V2_SP_FinalPress.pdf 1 1/21/2013 4:43:21 PM

V3ESPAÑOL 12-0080
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUP
Choose Your Menu Language
Français
Español
English
4
Televisor LED de 24 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-24E200NA14
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia
y servicio). Ingrese el número de modelo en
el campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores & Información del Producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
1-877-467-4289
www.insigniaproducts.com

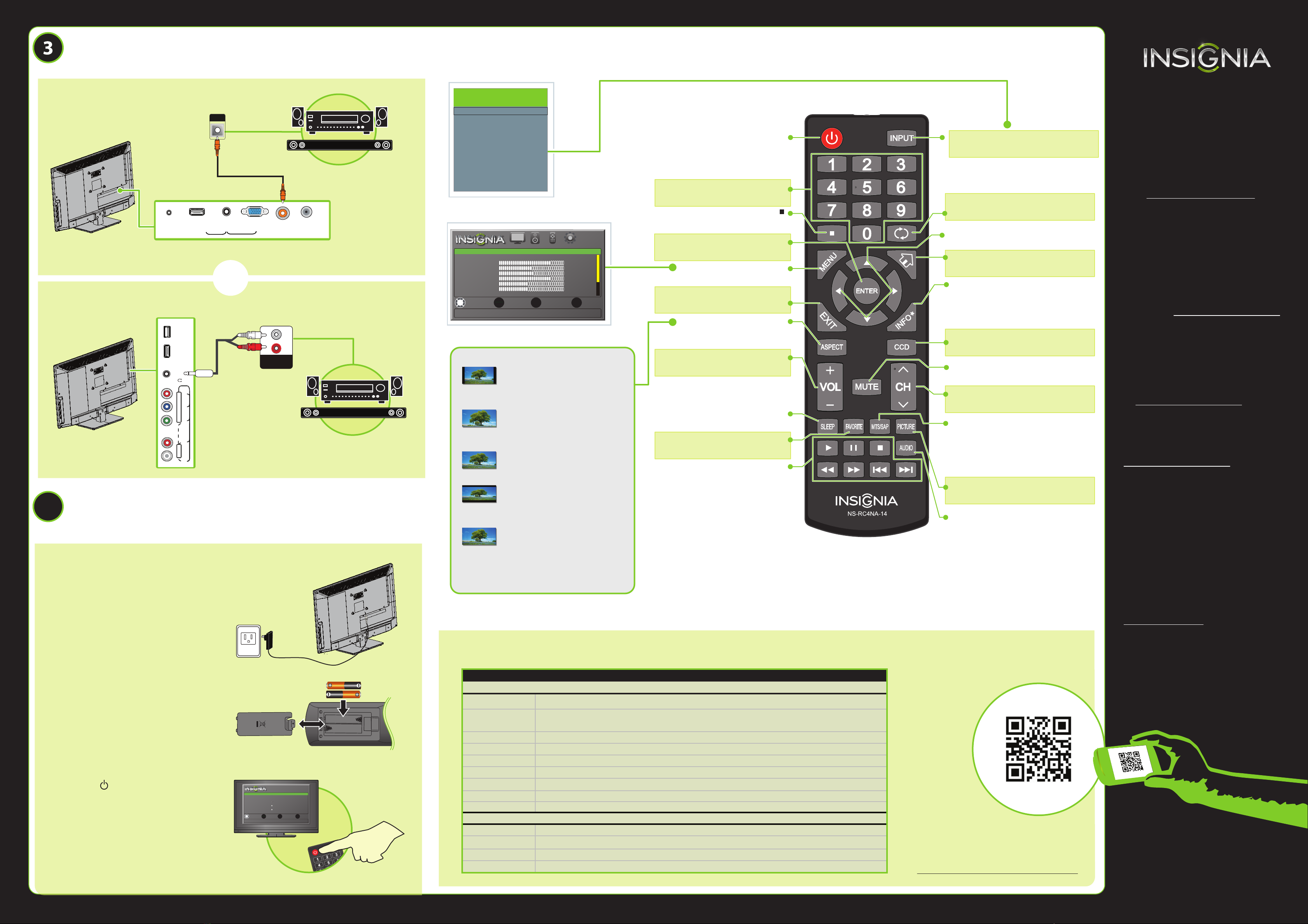

Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar
mi televisor?
Uso de su control remoto
Puede encender su televisor después de haber jado la base del televisor o
de haberlo montado en pared y que todos los equipos son conectados.
1 Conecte el cable de alimentación en el
toma DC IN (Entrada de CA) en la parte
posterior de su televisor.
2 Enchufe el otro extremo del cable de
alimentación en un tomacorriente.
3Instale las pilas del control remoto
4Presione (encendido) en su control
remoto.
5Siga las instrucciones de pantalla.
CÓDIGOS DE TV PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
SOUNDBAR
SOUNDBAR
- O-
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
ENCENDIDO DE MI TELEVISOR
¿Cuando puedo encender mi televisor?
CONTROLES REMOTOS UNIVERSALES
ENTRADA
Para abrir la lista de FUENTES DE ENTRADA.
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO* :
Para abrir la información de estado del televisor.
Subtítulos optativos
Para activar y desactivar los subtítulos optativos.
SILENCIAR :
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
MTS/SAP
TVA – Para alternar entre mono, estéreo y
audio secundario para programas
analógicos.
DTV – Selecciona el idioma del audio para el
cana actual.
IMAGEN
Selecciona el modo de imagen.
AUDIO :
Para seleccionar el modo de audio.
Encendido
Para encender o apagar su
televisor.
Números
Para ingresar los números de canales.
Para ingresar el número de un subcanal
digital (Ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Cierra el menú de pantalla.
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra la
imagen en la pantalla.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
FAVORITOS
Para mostrar la lista de canales favoritos.
Controles de medios INlink
Para controlar los equipos compatibles
con HDMI-CEC conectados a su
televisor.
NORMAL: : Muestra la relación de aspecto
original de 4:3 con barras negras verticales al
lado izquierdo y derecho de la pantalla.
ZOOM: Expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA): Use esta opción para ver el
contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
CINE: Estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO: Ajusta automáticamente la imagen
según el tamaño de la pantalla y del
programa de televisión. Seleccione esta
opción si no sabe que relación de aspecto
escoger. Nota: Auto sólo está disponible
cuando el zoom automático (Auto Zoom) en
el menú de canales (Channels) está activado
(On).
¿Cual son las opciones de tamaño de pantalla?
TV
HDMI 1
HDMI 2
VGA
Component/AV
USB(Photos)
INPUT SOURCE
AUDIO IN
PC / DVI
AUDIO IN AGVIVD/1IMDHPOWER ANT / CABLE
DIGITAL
OUTPUT
DIGITAL
AUDIO IN
USB
HDMI 2
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS
Adjust settings to affect picture quality.
MOVE SELECT PREVIOUS EXIT
Picture Mode
Backlight
Brightness
Contrast
Tint
Energy Savings
39
50
52
75
0
50
Color
Sharpness
Advanced Video
C
M
Y
CM
MY
CY
CMY
K
