Insignia NS-42E470A13 Installation and operation manual

Y / VIDEO
P B P R L R
Y / VIDEO
P B P R L R
Y / VIDEO
P B P R L R
COMPONENT
OUT
AUDIO/VIDEO
OUT
Remarque : Câble non fourni.
Remarque : Les câbles ne sont pas inclus.
Brancher le connecteur
jaune sur la prise verte
Y/VIDEO.Remarque : Câble non fourni.
Couvercle du socle
Axe du socle
Face avant
Installation du socle
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
an de le protéger des rayures et des dégâts matériels.
2 Fixer le socle à son axe sur le téléviseur à l’aide des quatre vis fournies.
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
an de le protéger des rayures et des dégâts matériels.
2
Retirer les quatre vis de xation de l'axe du socle au téléviseur, puis extraire l'axe.
3 Fixer l e couvercle du socle au dos du téléviseur à l’aide des quatre vis dernièrement retirées.
4 Fixer le support de montage mural à l’aide des trous de montage au dos du téléviseur.
An d’accrocher le téléviseur correctement, consulter les instructions fournies avec le
support de montage mural.
Connexion d’un lecteur DVD ou Blu-ray, d’un
récepteur câble ou satellite, d’un caméscope ou
d’une console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à composantes (meilleure)
Utilisation d’un câble composite (bonne)
Connexion à la prise murale de l’antenne ou du câble
Connecter un câble coaxial à la prise d’antenne/câble (ANT/CABLE) au dos du
téléviseur et à la prise murale de l’antenne ou du câble.
Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a. sur la prise d’entrée
c.a. (AC IN) au dos du téléviseur, puis l'autre extrémité du
cordon sur une prise secteur.
TVHD DEL 1080p de 42 po
GUIDED’INSTALLATION
RAPIDE
NS-42E470A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Capteur de
télécommande
Témoin de
marche-arrêt
CÂBLE
Remarque : Câble non fourni.
Cordon
d’alimentation
Télécommande
avec piles (2 AA)
Couvercle du socle
Vis M4 de 12 mm (4)
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Vidéo composite
et audio analogique
Identication des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Il est possible d'utiliser la prise HDMI 1 pour connecter un périphérique DVI au téléviseur. Il faut toutefois
utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du périphérique DVI.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
Vidéo à composantes
et audio analogique
Meilleure
Bonne
OU
OU
Un montage mural de cet appareil ne peut se faire qu'avec un support de montage mural homologué UL.
Avertissement
Socle du
téléviseur

Y / VIDEO
P B P R L R
Universal remote TV codes
TVHD DEL 1080p de 42 po IGUIDE D’INSTALLATION RAPIDE I NS-42E470A13
OPTICAL
AUDIO IN
OK
ENTER
MENU EXIT
Reduces total power consumption
Home Mode
Retail Mode
MOVE EXIT
PREVIOUS
SELECT
Choose Your Picture Mode
Choose Your TV Source
Select if using an antenna for standard or HD TV.
Antenna
Cable
Satellite box
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Mode
Time Zone
Daylight Savings
Year
Month
Day
Time
If Automatic, options are automatically set by TV source
MOVE EXIT
PREVIOUS
SELECT
Choose Your Time Setting
Custom
Pacific
On
2011
Jan
1
12:25 AM
OK
ENTER
MENU EXIT
English
Français
Español
Choose Your Menu Language
MOVE EXIT
PREVIOUS
SELECT
Set menu language to English, Français, or Español
Remarque : Câble non fourni.
Nc
AUDIO IN
Remarque : Câble non fourni.
Antenne/TV
câblée
(sans décodeur)
Lecteur Blu-ray/lecteur DVD/magnétoscope Récepteur de télévision câblée ou satellite
Récepteur AV
Console de jeux
ou appareil photo
Ordinateur
Clé USB ash
Connexion d’un système de cinéma maison avec plusieurs appareils
Il est recommandé de connecter la
prise de sortie HDMI (HDMI OUT) du
récepteur AV à la prise HDMI 2 (ARC)
du téléviseur.
Dans les situations suivantes, le câble
HDMI acheminera l’audio Dolby Digital
au récepteur AV; il n’est donc pas
nécessaire de connecter un autre câble
audio numérique :
• quand une console de jeu est
branchée sur une des prises HDMI
du téléviseur;
• lors du visionnement d'une
émission par l’entremise d’une
antenne ou du câble connecté à
une prise d’antenne ou câble
(ANT/CABLE).
Face avant
Installation du socle
1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
an de le protéger des rayures et des dégâts matériels.
2 Fixer le socle à son axe sur le téléviseur à l’aide des quatre vis fournies.
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
an de le protéger des rayures et des dégâts matériels.
2
Retirer les quatre vis de xation de l'axe du socle au téléviseur, puis extraire l'axe.
3 Fixer l e couvercle du socle au dos du téléviseur à l’aide des quatre vis dernièrement retirées.
4 Fixer le support de montage mural à l’aide des trous de montage au dos du téléviseur.
An d’accrocher le téléviseur correctement, consulter les instructions fournies avec le
support de montage mural.
Connexion d’un lecteur DVD ou Blu-ray, d’un
récepteur câble ou satellite, d’un caméscope ou
d’une console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à composantes (meilleure)
Utilisation d’un câble composite (bonne)
Connexion à la prise murale de l’antenne ou du câble
Connecter un câble coaxial à la prise d’antenne/câble (ANT/CABLE) au dos du
téléviseur et à la prise murale de l’antenne ou du câble.

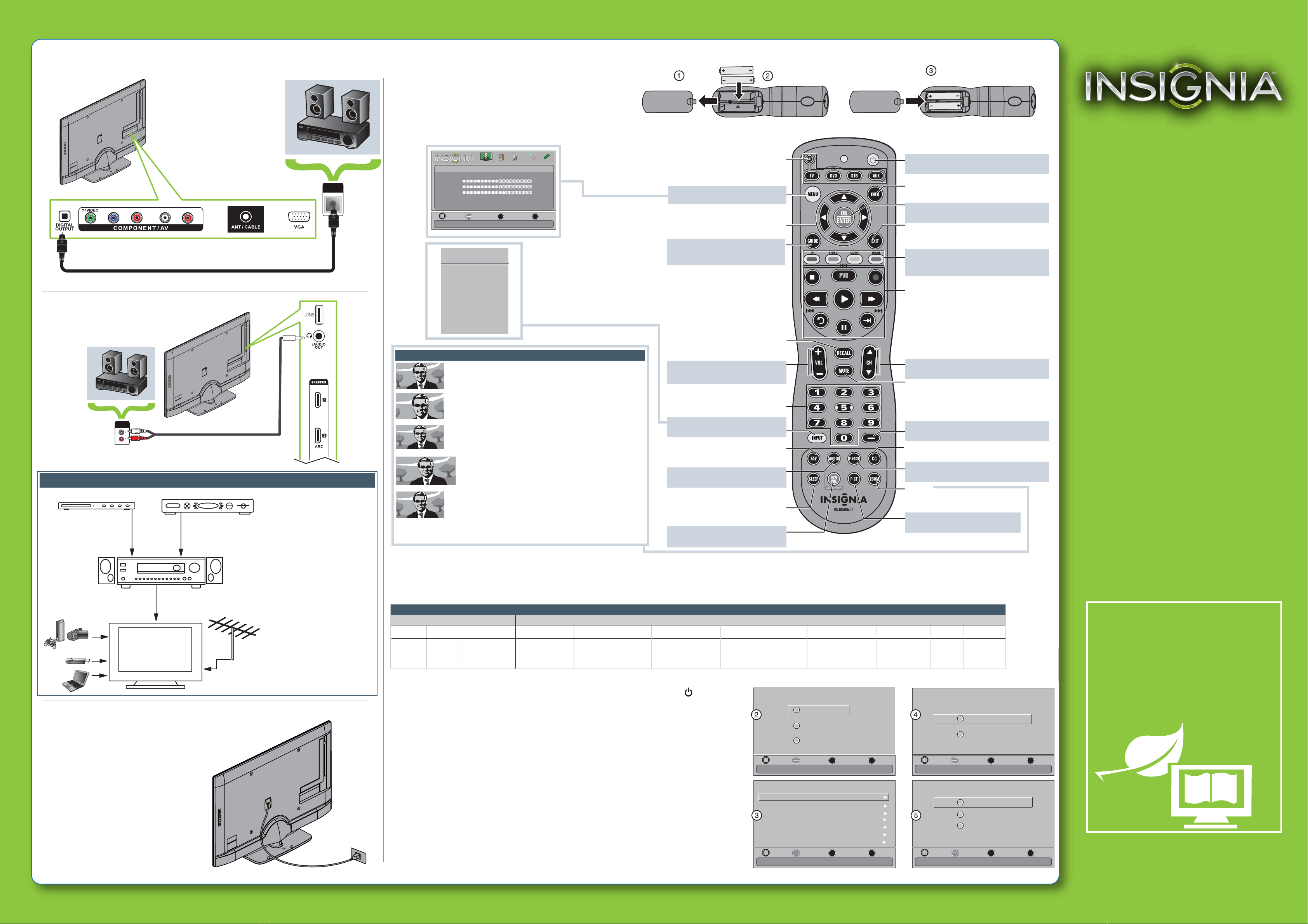

Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a. sur la prise d’entrée
c.a. (AC IN) au dos du téléviseur, puis l'autre extrémité du
cordon sur une prise secteur.
FRANÇAIS 12-0202
Conguration et utilisation de la télécommande
1Appuyer sur la touche de déverrouillage à l’arrière de la télécommande
pour retirer le couvercle du compartiment des piles.
2Insérer deux piles AA dans le compartiment. Veiller à ce que
les pôles + et – des piles coïncident avec les repères +
et – gurant à l'intérieur du compartiment.
3Remettre le couvercle en place.
Mise en marche du téléviseur pour la première fois
1Brancher l e cordon d’alimentation du téléviseur sur une prise secteur puis appuyer sur (marche-arrêt).
Le témoin de marche s’éteint et l'écran Choose Your Menu Language (Choix de la langue des menus)
s'ache.
2Appuyer sur
▲ou ▼ pour mettre en surbrillance une langue, puis sur ENTER (Entrée). L'écran
Choose Your Time Setting (Choix de l’heure) s’ache avec Mode en surbrillance.
3Appuyer sur
◄ou ► pour sélectionner Auto ou Custom (Personnalisé). Si Auto est sélectionné, la
date et l’heure sont réglées automatiquement à partir du signal numérique de télévision. Si Custom
est sélectionné, il est possible de régler manuellement la date et l'heure. Appuyer sur ENTER. L’écran
Choose Your Picture Mode (Choix du mode image) s’ache.
4Appuyer sur
▲ou ▼ pour mettre en surbrillance le mode à la maison (Home Mode) ou le mode
commercial (Retail Mode), puis appuyer sur ENTER. Si Retail Mode est sélectionné, un message de
conrmation de la sélection s’ache. Sélectionner Yes (Oui) ou No (Non). Le mode commercial
(Retail Mode) n’est pas un mode permettant d’économiser l’énergie. L’écran Choose your TV source
(Choix de la source de télévision) s’ache.
5Appuyer sur
▲ou▼ pour mettre en surbrillance Antenna (Antenne), Cable (Câble) ou
Cable/Satellite box (Récepteur câble ou satellite). Si l’option Antenna ou Cable a été sélectionnée,
le téléviseur recherche les canaux disponibles. Ceci peut prendre plusieurs minutes. Si Satellite box
est sélectionné, un message demande de sélectionner la façon dont le récepteur satellite est
connecté au téléviseur.
6Pour regarder la télévision, appuyer sur TV de la télécommande.
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Advanced Video
Reset Picture Settings
Energy Savings
46
50
75
MOVE EXIT
PREVIOUS
SELECT
Adjust settings to affect picture quality
TV
VGA
HDMI 1
HDMI 2
USB
Input Source
Component/AV
HDMI 3
Normal:
Ache le format d’image 4:3 d’origine avec des bandes verticales
noires à gauche et à droite de l’écran.
Zoom:
Agrandit l’image pour remplir l’écran. Les parties supérieures et
inférieures de l'image sont recadrées
Panoramique :
Choisir cette option pour visionner du contenu enregistré dans un
format d’image 16:9 (panoramique).
Cinéma :
Étire les bords de l’image, en gardant une image claire au centre.
Automatique :
Permet le réglage automatique des paramètres de l'image sur la
base de la taille d’écran et de la programmation télévisée.
Remarque : La fonction automatique (Auto) est seulement
disponible quand l’option zoom automatique (Auto Zoom)
dans le menu des canaux (CHANNELS) est activée (On).
Options pour le format d'image
Marche-Arrêt
Pour mettre en marche et arrêter le téléviseur.
INFO
Pour ouvrir la bannière d’informations sur l’état
du téléviseur.
OK/ENTRÉE
Pour conrmer les sélections ou modications.
QUITTER
Pour fermer le menu d’écran.
Sélection rapide des entrées
Pour choisir une autre source connectée
au téléviseur.
Commandes du lecteur de médias
Pour contrôler les périphériques HDMI-CEC
connectés au téléviseur.
Canal
Pour modier le canal du téléviseur.
SOURDINE
Pour mettre le son en sourdine.
-
Pour saisir un numéro de sous-canal numérique
Sous-titres codés
Pour activer ou désactiver les sous-titres codés.
VERROUILLAGE PARENTAL
Pour activer les contrôles parentaux.
ZOOM
Pour modier l’achage de l’image
sur l'écran.
Pour sélectionner les modes vidéo.
CONFIGURER
Pour programmer la télécommande
an de l’utiliser avec d’autres
périphériques
MENU
Pour acher le menu d’écran.
Flèches
Pour se déplacer dans les menus
d’écran.
GUIDE
Cette touche est inopérante dans cette
télécommande.
RAPPEL
Pour revenir au canal précédent.
Volume
Pour modier le volume.
Touches numériques
Pour saisir les numéros de canaux.
ENTRÉE
Pour acher la liste des sources.
FAV
Pour acher la liste des canaux favoris.
AUDIO
Pour sélectionner le mode audio.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
DYN VOL
Cette touche est inopérante.
PICTURE CHANNELS SETTINGS PHOTOSAUDIO
Garantie limitée d’un an
Voir le Guide de l’utilisateur ou aller sur le site
www.insigniaproducts.com pour plus de
détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur! Ce guide
complet inclut toutes les informations
nécessaires, depuis les étapes de base aux
fonctionnalités avancées.
Allez sur notre forum en ligne
(www.insigniaproducts.com) pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
© 2012 BBY Solutions, Inc.
Tous droits réservés. INSIGNIA est une marque de
commerce de BBY Solutions Inc., déposée dans certains
pays. Tous les autres produits et noms de marques sont
des marques de commerce appartenant à leurs
propriétaires respectifs.
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Codes des téléviseurs pour télécommande universelle
Télécommandes universelles Télévision câblée/satellite/décodeurs
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Programmation de la télécommande
Pour programmer la télécommande universelle an qu'elle fonctionne avec ce téléviseur Insignia neuf, se référer au tableau ci-dessous pour les codes les plus courants. En cas
de dicultés pour programmer la télécommande ou pour rechercher un code de télécommande diérent, aller sur le site www.insigniaproducts.com/remotecodes pour
recueillir l'information la plus récente sur les codes de télécommande.
