Vista frontal
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodicador de cable, un receptor
de satélite, una videocámara o consola de
videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable compuesto (buena)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
Televisor LED de 42 pulg., 1080p

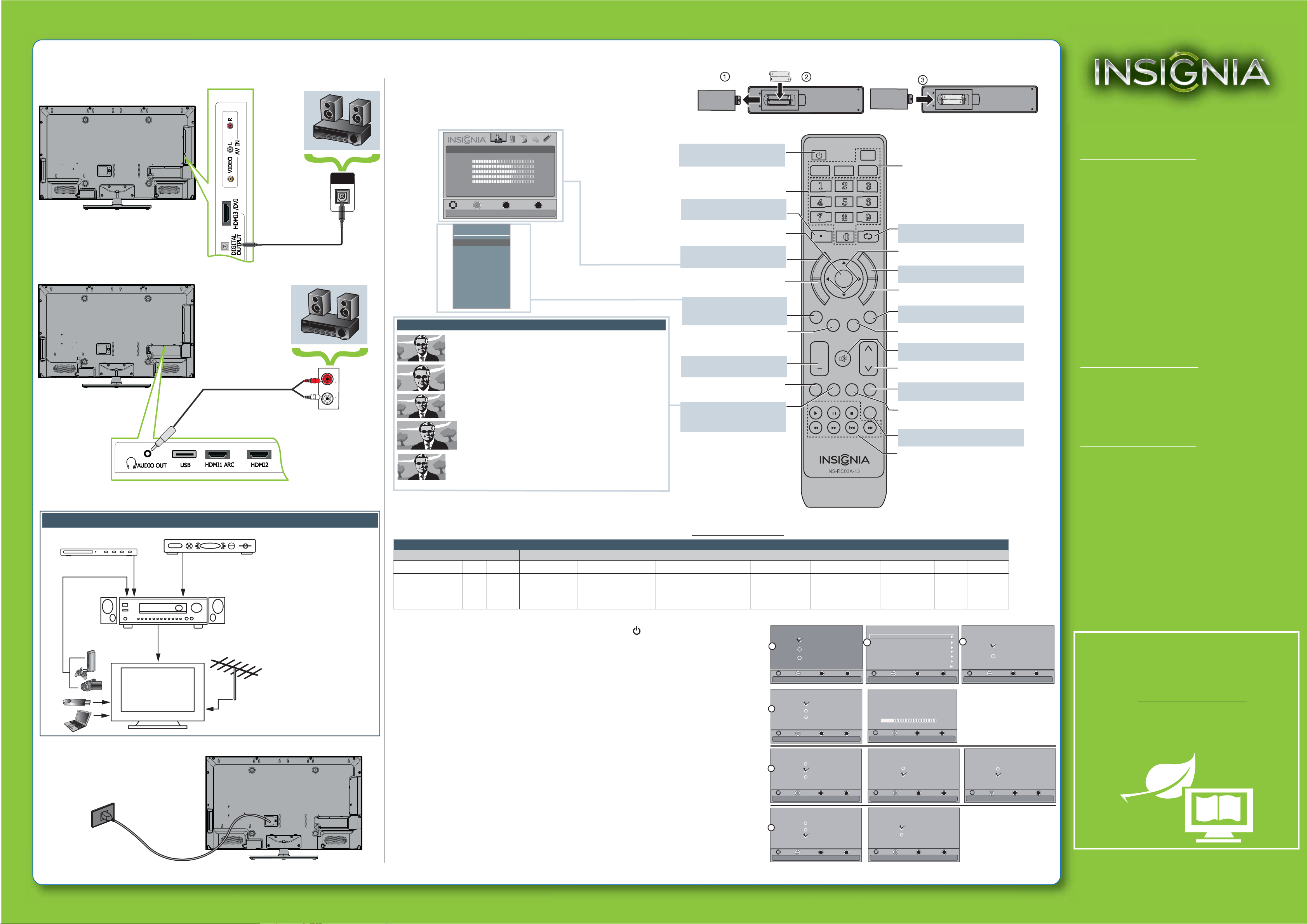

GUÍA DE INSTALACIÓN
RÁPIDA
NS-42E480A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de
este producto por muchos años.
_______________________________
Control remoto y
2 pilas AAA
Este aparato está diseñado para ser
soportado por un soporte de
montaje en pared listado por UL.
Advertencia
MENU
INPUT
VOLUME +
VOLUME-
CHANNEL
V
CHANNEL V
MENU
INPUT
VOLUME
CHANNEL
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic
en Support & Service (Asistencia y servicio), ingrese
el número de su modelo en el campo Product
Search (Búsqueda de producto) y haga clic en
Search (Búsqueda).
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acolchonada y
limpia para protegerlo de daños y rayones.
2Inserte cuatro espaciadores (suministrados) en los agujeros correspondientes de los tornillos para el
soporte en la parte posterior del televisor y je el soporte de
montaje en pared a su televisor usando cuatro tornillos M6 ×
25 (suministrados) o los tornillos/espaciadores suministrados
con el soporte de montaje en pared. Vea las instrucciones que
vienen con el soporte de montaje en pared para la
conguración de los tornillos/arandelas y para la información
de cómo colgar su televisor correctamente.
Video compuesto y
audio analógico
AUDIO/VIDEO
OUT
CABLE
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para
obtener un video de óptima calidad, conecte un equipo a la mejor conexión disponible..
Se puede usar la toma HDMI 3/ DVI para conectar un equipo con DVI a su televisor. Necesitará
usar un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del
equipo con DVI.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
Video de componentes
y audio analógico
Mejor
Buena
O
O
AUDIO/VIDEO
OUT
Columna de
la base
Placa base
Cubierta de la base
pg, p
pg, p
T
e
l
e
vi
s
o
r LE
D
d
e
42
p
u
l
g
.
,
1
0
8
0
p
Nota: no se suministra el cable. Nota: no se suministra el cable.
Nota: no se suministran los cables.
Nota: no se suministra el cable.
Tornillos M5 (12 mm de longitud) (8)
Espaciador (4)
Indicador de encendidoSensor del control remoto
f
r
o
n
t
a
l
frontal
frontal
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acolchonada y
limpia para protegerlo de daños y rayones..
Vista posterior
Reborde Ranura
Cubierta de la base
Columna de
la base
2 Alinee la parte frontal de la
columna de la base con la parte
frontal de la base e inserte la
columna de la base en la base
asegurándose de que la ranura en
la columna de la base se alinea
con el reborde de la base. Fije la
columna de la base a la base con
los cuatro tornillos M5 x 12 mm
(suministrados).
3Alinee la cubierta de la base con la
columna de la base y asegure la
cubierta de la columna de la base
con uno de los tornillos M5 x 12
mm (suministrados). Asegúrese de
que el botón de la cubierta de la
base esté ras contra la parte
superior de la columna de la base.
4Fije la cubierta de la
columna de la base a la
pantalla con los cuatro
tornillos M5 x 12 mm
(suministrados).
Tornillos espaciadores M6 (25 mm de longitud) (4)
+

Conexión de un sistema de cine en casa
Usando audio digital
Usando audio analógico
ESPAÑOL 12-0697
Conexión de la alimentación
Enchufe el cable de alimentación de CA
en un tomacorriente.
AUDIO
LR
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic
en Support & Service (Asistencia y servicio), ingrese
el número de su modelo en el campo Product
Search (Búsqueda de producto) y haga clic en
Search (Búsqueda).
Normal:
Muestra la relación de aspecto original de 4:3 con barras negras
verticales al lado izquierdo y derecho de la pantalla.
Zoom:
Expande la imagen para llenar la pantalla. La parte inferior y superior de
la imagen puede estar cortada.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en el centro.
Auto:
Ajusta automáticamente la imagen según el tamaño de la pantalla y del
programa de televisión. Nota: auto está disponible solamente cuando el
zoom automático (Auto Zoom) está activado (On) en el menú de los
canales (CHANNELS).
Opciones de relación de aspecto
Conguración y uso de su control remoto
1Presione el botón de liberación situado en la parte posterior del control remoto para
remover la cubierta del compartimiento de las pilas.
2Inserte dos pilas AAA en el compartimiento de pilas. Verique que los símbolos + y –
en las pilas correspondan con los símbolos + y – en el compartimiento de las pilas.
3Vuelva a colocar la cubierta.
Antena o
TV por cable
(sin decodicador)
Reproductor de discos Blu-ray/
reproductor de DVD/VCR
Decodicador de cable o receptor de satélite
Receptor de AV
Consola de
videojuegos o cámara
Unidad ash USB
Computadora
Conexión de un sistema de cine en casa con múltiples dispositivos
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT)
del receptor AV a la toma HDMI 1
ARC de su televisor.
En las siguientes situaciones el cable
HDMI enviará el audio Dolby Digital
al receptor de AV de modo que
usted no necesite conectar un cable
de audio digital por separado:
• Tiene una consola de
videojuegos conectada a una de
las tomas HDMI de su televisor.
• Cuando se ve un programa a
través de la antena o TV por cable
conectada a la toma de
antena/TV por cable
(ANT/CABLE).
Televisor LED de 42 pulg., 1080p IGUÍA DE INSTALACIÓN RÁPIDA I NS-42E480A13
Input source
TV
AV
Component
VGA
HDMI 1
HDMI 2
HDMI 3
USB
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
Inicio
Para abrir el menú de pantalla.
INFO
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
IMAGEN
Selección del modo de video.
MTS/SAP
Para alternar entre mono, estéreo y audio secundario
para programas analógicos.
AUDIO
Selecciona el modo de audio.
Encendido
Para encender o apagar su televisor.
Botones numéricos
Para ingresar los números de canales.
.
Para ingresar el número de un
subcanal digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios.
MENU
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
ENTRADA
Para abrir la lista de fuentes de
entrada.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra la
imagen en la pantalla.
INlink Controls
Para controlar los equipos compatibles con
HDMI-CEC conectados a su televisor.
VOL CH
NS-RC03A-13
TV
HDMI ACC
VIDEO
ENTER
CH-LIST FAVORITE
INPUT CCD
+MUTE
SLEEP ZOOM
MTS/SAP PICTURE
E
X
I
T
M
E
N
U
H
o
m
e
I
N
F
O
*
AUDIO
DIGITAL
AUDIO IN
Move
MENU
Previous
Select
OK
EXIT
Exit
ENTER
_____
Adjust settings to affect picture quality.
Picture Mode
Brightness
Contrast
Color
Tint
Sharpness
Advanced Video
Reset Picture Settings
Energy Savings
68
0
10
48
52
Picture Audio Channel Settings Photos
Selección rápida de entradas
Para seleccionar otra fuente conectada a su
televisor. Nota: el botón ACC no tiene
ninguna función.
Nota: no se suministra el cable.
Garantía limitada de un año
Reérase a la Guía del usuario en línea o visite
www.insigniaproducts.com para más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta guía
completa incluye desde las informaciones básicas
hasta las funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea. Visite el
sitio www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio), ingrese
el número de su modelo en el campo Product
Search (Búsqueda de producto) y haga clic en
Search (Búsqueda).
Visite nuestro foro de comunidades en línea en
www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al: 877-467-4289
(mercados estadounidense y canadiense)
© 2012 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca
comercial de BBY Solutions, Inc. Registrada en ciertos países.
Todos los otros productos y los nombres de marca son marcas
comerciales de sus respectivos dueños.
Distribuido por Best Buy Purchasing, LLC, 7601 Penn Avenue
South, Richeld, MN 55423-3645 E.U.A.
Nota: no se suministra el cable.
Encendido de su televisor por primera vez
1Conecte el cable de alimentación de su televisor a un tomacorriente y presione (encendido). Se abre la pantalla Choose
Your Menu Language (Elija el idioma del menú).
2Presione ▲o ▼para resaltar un idioma y presione ENTER (Entrar). Se abre la pantalla para ajustar la hora
(Choose your Time Setting).
3Presione ◄o ►para seleccionar Auto o Manual. Si selecciona Auto, la fecha y la hora se ajustan automáticamente con la
señal de TV digital. Si selecciona Manual, puede cambiar la fecha y la hora manualmente. Presione ENTER (Entrar). Se
abre la pantalla Choose your Picture Mode (Elija su modo de imagen).
4Presione ▲o ▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo comercial), y presione ENTER (Entrar). Si
selecciona el modo comercial (Retail Mode), aparecerá un mensaje pidiéndole que conrme su selección. Se puede
seleccionar Yes (Sí) o No. Retail Mode (Modo comercial) no es un modo de ahorro de energía. Se abre la pantalla Choose
Your TV source (Elija la fuente de TV).
5Presione▲o ▼para resaltar Antenna (Antena), Cable (TV por cable) o Satellite Box (Receptor de satélite), luego
presione ENTER (Entrar).
A. Si selecciona Antenna (Antena), su televisor busca automáticamente los canales disponibles. La búsqueda puede
durar varios minutos.
B. Si selecciona Cable, un mensaje le pide si tiene un decodicador de cable.
• Seleccione No si ningún decodicador de cable está conectado. Su televisor buscará por los canales disponibles. La
búsqueda puede durar varios minutos.
• Seleccione Yes (Sí) si un decodicador de cable está conectado. Un mensaje le pide cómo está conectado el
decodicador de cable a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el decodicador está conectado a su televisor con uno de
estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el decodicador está conectado a su televisor usando un cable coaxial. Lea el mensaje y
presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
C. Si selecciona Satellite Box (Receptor de satélite), un mensaje le pide cómo está conectado el receptor de satélite a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el receptor de satélite está conectado a su televisor con uno
de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el receptor de satélite está conectado a su televisor usando un cable coaxial. Lea el mensaje y
presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Choose Your Time Setting
Mode Auto
Time Zone Atlantic
Daylight Savings On
Year 2012
Month October
Day 28
Time
08:07 AM
If Automatic, options are automatically set by TV source
2
Analog Channels
Digital Channels
Scanning for channels
0
Move
OK
ENTER
MEN U EXIT
Exit
Previous
Se lec t
0
Channel scan may take 20+ minutes
5or63or
4
English
Choose Your Menu Language
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Set menu language to English, or
Fran aisç
Espa ñol
Move
OK
ENTER
ME NU
Previous
Se lec t
Choose Your Picture
Mode
Reduces total power consumption
Home Mode
Retail Mode
Fran ais ç
Espa ñ ol
1
3
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if using an antenna for standard or HD TV
5A
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if you have cable service.
Do you have a Cable Box?
No
Yes
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
ME NU EXIT
Exit
EXIT
Exit
Previous
Se lec t
Cable Box to the
TV?
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Select if you have a satellite box.
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
ENTER
ME NU EXIT
Exit
Previous
Se lec t
Satellite Box to theTV?
5B
5C
Select if you have a cable service
Channel scan may take 20+ minutes.
Select if you have a satellite box
Select if you have a cable service
41％
Códigos de TV para control remoto universal
Control remoto universal TV por cable/satélite/decodicador
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490
135 1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463
0091068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415, 424,
450, 456, 461, 507, 523, 567,
577, 586
10171, 11204, 11326,
11517, 11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Programación de su control remoto
Para programar su control remoto universal para que funcione con su televisor nuevo Insignia, consulte la siguiente tabla para encontrar los códigos comunes. Si encuentra problemas al
programar su control remoto o necesita un código diferente para el control remoto, visite www.insigniaproducts.com para obtener los últimos códigos para control remoto.
