Insignia NS-28ED200NA14 Installation and operation manual

TM
CÂBLE
GUIDE
D’INSTALLATION
RAPIDE
ENSEMBLE TÉLÉVISEUR À DEL DE 28 po
ET LECTEUR DVD
NS-28ED200NA14
Accessoires inclus
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur
de l'utilisateur.
Características
Vista frontal
Vista posterior
VERSO
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique qui
utilise HDMI sur n'importe quelle prise
HDMI. Toutefois, un périphérique DVI doit
être connecté à la prise HDMI 2/DVI.
Consulter les instructions qui
accompagnent le périphérique DVI
pour des informations
supplémentaires.
Remarque : Les prises vidéo à
composantes et AV sont partagées.
Cela signie qu'il n'est possible de
connecter qu'un périphérique vidéo à
composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le
périphérique utilisé le permet.
Remarque : Brancher le connecteur de
câble vidéo jaune sur la prise verte
VIDEO/Y au dos du téléviseur.
Utilisation d’un câble HDMI (OPTIMALE)
Utilisation de câbles à composantes (MEILLEURE)
- OU -
Utilisation d’un câble AV
(BONNE)
Comment connecter le téléviseur à une antenne ou une prise câble murale?
Option câble à composantes
Option câble AV
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un périphérique tel
qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?
- OU -
Comment préparer le téléviseur pour un montage mural?
(ne pas utiliser avec un socle de téléviseur)
Sont nécessaires : un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de protéger l’écran des dégâts matériels et
des rayures, puis retirer les 5 vis.
B Retirer l’axe du socle. An de monter le téléviseur correctement, consulter les instructions fournies avec le support de montage mural.
POUR COMMENCER
Comment xer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : Un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée an de
protéger l’écran des dégâts matériels et des rayures.
B Fixer le socle au téléviseur avec les quatre vis fournies.
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la abilité de ce
produit pendant plusieurs années
CONSULTEZ LE GUIDE DE
L’UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l’utilisateur n’est pas livré
avec l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product Information
(Guide, microprogramme, pilotes et
renseignements sur le produit),
puis cliquez sur .
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
le périphérique à la meilleure connexion disponible. Il est préférable
d’utiliser les câbles fournis avec les périphériques.
Remarque : Il est possible d'utiliser la prise HDMI 2/DVI pour connecter un périphérique
DVI au téléviseur. Fixer un adaptateur HDMI vers DVI à l'extrémité du câble HDMI.
L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l’utilisateur en
ligne pour toute information sur les périphériques HDMI/DVI.
QUALITÉ VIDÉO
OPTIMALE
MEILLEURE
BONNE
BONNE
Vidéo et audio HDMI
Vidéo à composantes et audio analogique
Vidéo composite et audio analogique
Vidéo/audio coaxial
TYPE DE PRISE : CONNECTEUR DE CÂBLE
ATTENTION!
Ne pas brancher le
cordon d'alimentation,
tant que les autres
périphériques n'ont
pas été connectés.
Télécommande avec
deux piles AAA
Socle du
téléviseur
Vis de type B4
(longueur de 18 mm)
(4 vis)
AUDIO/VIDEO
OUT
USB
HDMI 3
VIDEO / Y
/ AUDIO OUT
PBPR
L - AUDIO - R
AV IN COMPONENT IN
HDMI 3
AB
Indicador de encendido
Sensor del control remoto
Panneau avant
TV DVD HDMI VIDEO
TV-MENU
INPUT
POWER
RECALL
DVD
HOME
CCD
MTS/SAP FAVORITE
ZOOM
PICTURE AUDIO SLEEP CH-LIST
MENU SETUP TOP
MENU
SUBTITLE
AUDIO
INFO*
NS-RC05A-13
Type B4 (longueur de 18 mm) (4 vis)
EJECT
PC / DVI
AUDIO IN AGVIVD/2IMDH1IMDH ANT / CABLE
USB
HDMI 3/ AUDIO
OUT
VIDEO / Y PBPR
L - AUDIO - R
AV IN COMPONENT IN
DIGITAL
OUTPUT
AB
PC / DVI
AUDIO IN AGVIVD/2IMDH1IMDH ANT / CABLE
DIGITAL
OUTPUT
PC / DVI
AUDIO IN A
GVI
V
D
/2
IM
DH
1
IMDH ANT / CABLE
DIGITAL
OUTPUT
PC / DVI
AUDIO IN
A
G
V
AN
T
/ CABLE
DIGI
T
AL
T
T
OUTPUT
Avant l’utilisation de ce produit neuf, lire ces instructions an d'éviter tout dommage.
Toma de alimentación
C
M
Y
CM
MY
CY
CMY
K
NS-28ED200NA14_12-1200_QSG_V1_FR_FINAL.ai 1 2/6/2013 9:59:52 AMNS-28ED200NA14_12-1200_QSG_V1_FR_FINAL.ai 1 2/6/2013 9:59:52 AM

V1 FRANÇAIS 12-1200
TM
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUP
Choose Your Menu Language
Français
Español
English
4
Téléviseur à DEL de 28 po I GUIDE D’INSTALLATION RAPIDE I NS-28ED200NA14
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Remarque : Voir la documentation des haut-parleurs
pour plus d'information.
Remarque : Voir la documentation des haut-parleurs
pour plus d'information.

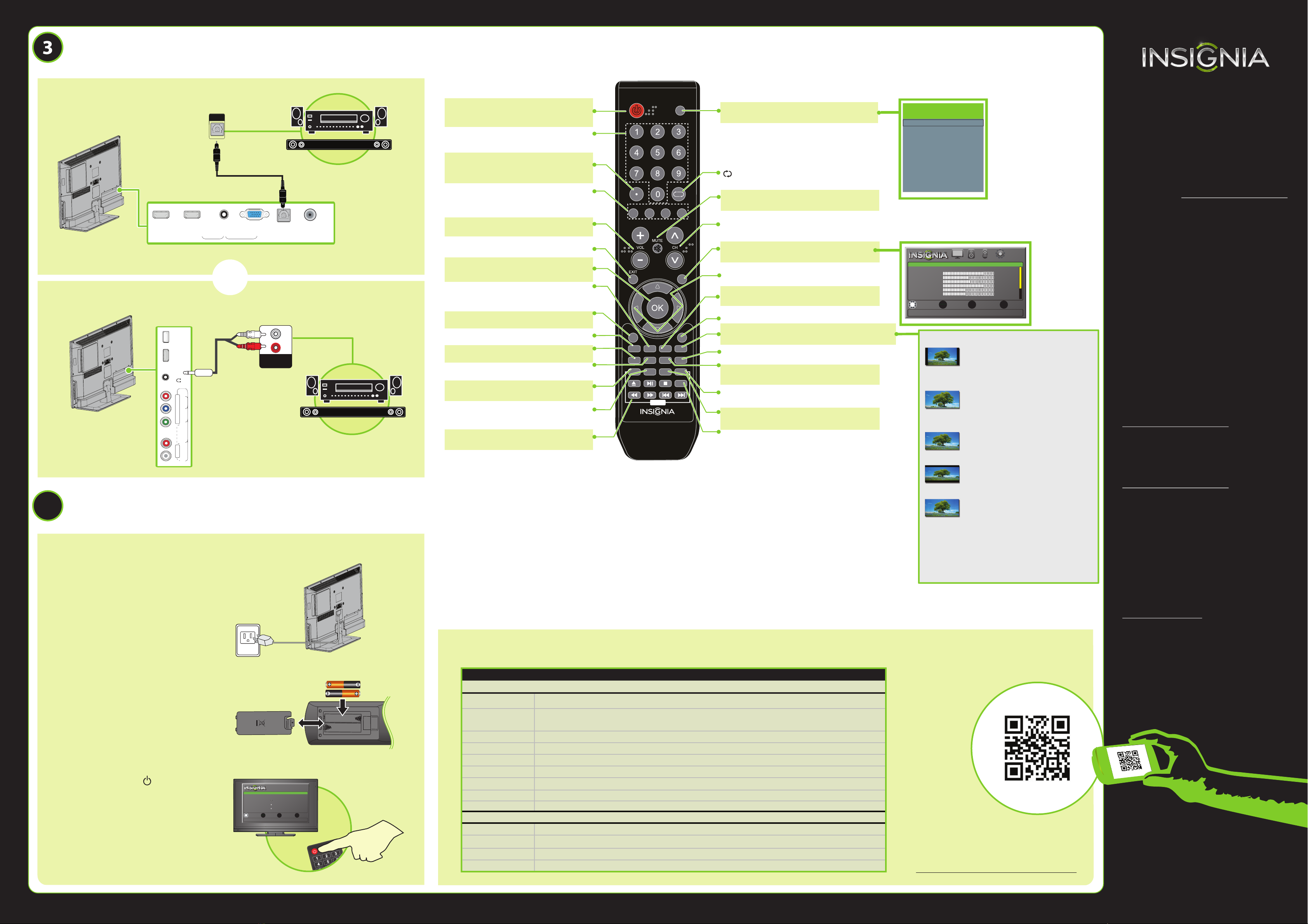

Fonctionnement de la télécommande
Le meilleur moment pour mettre le téléviseur sous tension, c'est quand le socle est xé
ou que le téléviseur a été monté sur le mur et que tous les
périphériques sont connectés.
1 Brancher le cordon d'alimentation c.a. de l'appareil
sur une prise secteur.
2Installation des piles de la télécommande.
3
Appuyer sur la touche (marche-arrêt)
de la télécommande.
4Suivre les instructions achées à l’écran.
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
CONNEXION DE PÉRIPHÉRIQUES AUDIO
Comment connecter le téléviseur à des haut-parleurs externes?
BARRE DE SON
BARRE DE SON
- OU -
MISE SOUS TENSION DU TÉLÉVISEUR
Quand faut-il mettre le téléviseur sous tension?
Garantie limitée d’un an
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne!
Ce guide complet inclut toutes les
informations nécessaires, depuis les étapes
de base aux fonctionnalités avancées. Le
Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site
www.insigniaproducts.com, puis cliquez
sur Support & Service (Assistance et
service). Saisissez le numéro de modèle
dans le champ sous Manual, Firmware,
Drivers & Product Information (Guide,
microprogramme, pilotes et
renseignements sur le produit), puis cliquez
sur .
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
INSIGNIA est une marque déposée de BBY Solutions Inc.
Déposée dans certains pays.
Distribué par Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 É.-U.
© 2013 BBY Solutions, Inc.
Tous droits réservés
1-877-467-4289
www.insigniaproducts.com
L'utilisateur dispose déjà d'une télécommande universelle. Comment apporter
des modications pour commander le téléviseur?
CODES DES TÉLÉVISEURS POUR TÉLÉCOMMANDE UNIVERSELLE
DÉCODEUR CÂBLE, RÉCEPTEUR SATELLITE OU AUTRE TYPE DE RÉCEPTEUR DE TÉLÉVISION
Si l'utilisateur dispose déjà d'une télécommande universelle qu'il veut programmer pour fonctionner avec ce
téléviseur, en lieu et place de la télécommande Insignia fournie, voir le tableau des codes les plus courants.
Pour une liste mise à jour des codes pour
d'autres fournisseurs de télévision câblée et
les marques de télécommandes universelles,
numériser ce code QR ou aller sur le site
www.insigniaproducts.com/remotecodes
TÉLÉCOMMANDES UNIVERSELLES
AUDIO IN
DIGITAL
AUDIO IN
PC / DVI
AUDIO IN AGVIV
D /
2 IMD
H
1I
MD
HANT / CABLE
DIGITAL
OUTPUT
USB
HDMI 3/ AUDIO
OUT
VIDEO / Y PBPR
L - AUDIO - R
AV IN COMPONENT IN
TV DVD HDMI VIDEO
TV-MENU
INPUT
POWER
RECALL
DVD
HOME
CCD MTS/SAP FAVORITE ZOOM
PICTURE AUDIO SLEEP CH-LIST
MENU SETUP TOP
MENU SUBTITLE
AUDIO
INFO*
NS-RC05A-13
ENTRÉE
Pour accéder à la liste des SOURCES D’ENTRÉE .
RAPPEL
Pour revenir au canal précédent.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier le canal du téléviseur.
MENU TÉLÉVISEUR
Pour acher le menu d’écran.
Flèches
Pour se déplacer dans les menus d’écran.
FAVORIS
Pour acher la liste des canaux favoris.
INFO
Pour ouvrir la bannière d’informations sur l’état du téléviseur.
ZOOM/FORMAT D'IMAGE
Pour modier l’achage de l’image sur l'écran.
LISTE DES CANAUX
Pour acher la liste des canaux.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
Sous-titres
Pour sélectionner la langue des sous-titres d’un DVD.
MENU PRINCIPAL
Ouverture du menu titre d'un DVD.
Audio
Permet de sélectionner diérentes langues audio, si elles
sont oertes par le télédiuseur.
TV
HDMI 1
HDMI 2
HDMI 3
VGA
DVD
Component/AV
USB(Photos)
INPUT SOURCE
Remarque : Les formats d'image disponibles peuvent varier en fonction de la télécommande.
Marche-Arrêt
Pour mettre en marche et arrêter le
téléviseur.
Touches numériques
Pour saisir les numéros de canaux.
•
Pour saisir un numéro de sous-canal
numérique (p. ex. 4.1)
Sélection rapide des entrées
Pour choisir une autre source
connectée au téléviseur.
Volume
Pour modier le volume.
QUITTER
Pour fermer le menu d’écran.
ENTRÉE
Pour conrmer les sélections ou modications.
MTS/SAP
Pour parcourir les modes audio mono, stéréo et
trame sonore secondaire (SAP) pour les
programmes analogiques.
ACCUEIL
Pour acher le menu d’écran.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres codés.
Pour sélectionner le mode d’image.
AUDIO
Permet de sélectionner le mode audio.
MENU
Pour acher le menu du DVD.
Conguration
Conguration du lecteur DVD
Touches directionnelles
Permettent de contrôler la lecture du DVD
NORMAL: Ache le format d’image 4:3
d’origine avec des bandes verticales noires à
gauche et à droite de l’écran.
ZOOM: Agrandit l’image pour remplir l’écran.
Les parties supérieures et inférieures de
l'image sont recadrées.
GRAND-ANGLE : Choisir cette option pour
visionner du contenu enregistré dans un
format d’image 16:9 (panoramique).
CINÉMA: Étire les bords de l’image, en
gardant une image claire au centre.
AUTOMATIQUE: Permet le réglage
automatique des paramètres de l'image sur
la base de la taille d’écran et de la
programmation télévisée. Sélectionner cette
option en cas d'incertitude sur le format
d'image à utiliser. Remarque : La fonction
automatique (Auto) est seulement disponible
quand l’option zoom automatique (Auto
Zoom) dans le menu des canaux (Channels)
est activée (On).
Quels sont les options de taille d'écran?
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS
Adjust settings to affect picture quality.
MOVE SELECT PREVIOUS EXIT
Picture Mode
Backlight
Brightness
Contrast
Tint
Energy Savings
39
50
52
75
0
50
Color
Sharpness
Advanced Video
C
M
Y
CM
MY
CY
CMY
K
NS-28ED200NA14_12-1200_QSG_V1_FR_FINAL.ai 2 2/6/2013 9:59:57 AMNS-28ED200NA14_12-1200_QSG_V1_FR_FINAL.ai 2 2/6/2013 9:59:57 AM
