interco Magicline Instruction Manual

03 / 2018
Bedienungsanleitung
Operating Guidelines
MAGICLINE®
MAGICLINE®

 Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ab Seite 3
 English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . from page 23
Bedienungsanleitung MAGICLINE®
Operating Guidelines MAGICLINE®

3
Deutsch
Inhalt
1. Einleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4
2. Verwendungszweck � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
3. Anwendungsgebiet � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
4. Grundausstattung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
5. Anpassen der Sitzschale an den Patienten � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.1 Verstellen der Sitzbreite � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.2 Verstellen der Sitztiefe � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
5.3 Verstellen der Rückenhöhe � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
5.4 Verstellen der Rumpfführungspelotten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6. Bedienung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
6.1 Aufsetzen / Abnehmen der Sitzschale mittels Trapezadapter � � � � � � � � � � � � 8
6.2 Aufsetzen / Abnehmen der Sitzschale mittels Arretierbolzen � � � � � � � � � � 10
6.3 Verstellen des Rückenwinkels � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7. Optionale Ausstattung: Montage und Bedienung � � � � � � � � � � � � � � � � � � � � 11
7.1 Becken-Sicherheitsgurt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
7.2 Brustgurt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
7.3 Hosenträgergurt 4-Punkt � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
7.4 Brustschulterpelotte � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
7.5 Kopfstützensysteme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
7.6 LWS-Anstützung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.7 Armlehnen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.8 Abduktionskeil (Spreizkeil) � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.9. Rumpfführungspelotten (Thoraxpelotten) � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
7.10 Abschwenken der Rumpfführungspelotten � � � � � � � � � � � � � � � � � � � � � � � � � � 15
8. Reinigungs- und Pflegehinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
9. Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
9.1 Abmessungen der MAGICLINE (Außenmaße) � � � � � � � � � � � � � � � � � � � � � � � � 16
9.2 Abmessungen der MAGICLINE (Innenmaße) � � � � � � � � � � � � � � � � � � � � � � � � � 16
9.3 Technische Daten allgemein � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
10. Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
11. Wiedereinsatz und Entsorgung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
12. Garantie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
13. Konformitätserklärung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
14. Serviceplan � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20

4 EINLEITUNG
1. Einleitung
Herzlichen Glückwunsch, Sie haben sich für das Sitzsystem MAGICLINE der
Firma interco GmbH entschieden!
Um Ihnen den Umgang mit dem Produkt zu erleichtern haben wir die Handha-
bung der einzelnen Bauteile in dieser Bedienungsanleitung beschrieben� Bitte
haben Sie Verständnis dafür, dass auch Beschreibungen von Bauteilen aufgeführt
sind, die unter Umständen nicht an Ihrem Produkt vorhanden sind� Wichtig ist
die individuelle Anpassung an die Bedürfnisse der betroffenen Person� Um hier
vielen Ansprüchen gerecht zu werden, ist auch die Liste des Zubehörs sowie
der jeweiligen Beschreibungen etwas umfangreicher� Bitte lesen Sie die Teile
die auf Ihr spezielles Modell zutreffen sorgfältig durch und bewahren Sie die
Bedienungsanleitung zum späteren Nachschlagen auf� Sollten Sie noch Fragen
haben, wenden Sie sich an uns oder Ihren Fachhändler�

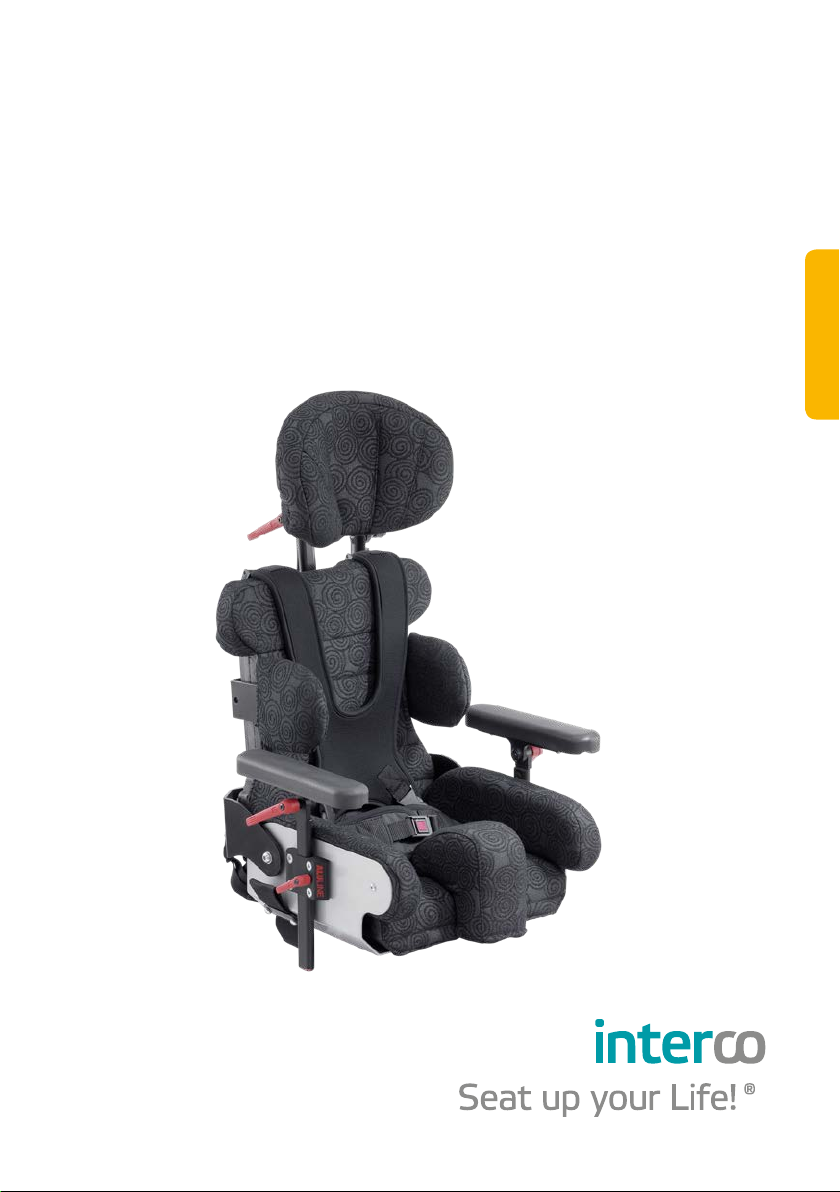

MAGICLINE ist ein modulares mitwachsendes Sitzschalensystem bestehend aus
Sitz- und Rückenteil aus Aluminium, in verschiedenen Größen� Dieses Sitzsystem
ist innerhalb der angegebenen Größe variabel einstellbar: Die stufenlose Sitztie-
fen- und Sitzbreitenregulierung erfolgt über Langlöcher im Aluminiumkorpus�
Die Rückenlehne ist ebenfalls variabel einstellbar� Umfangreiches Sitzscha-
lenzubehör, wie z� B� Armlehnen, Kopfstütze, Rumpfführungen, Abduktionskeil,
Fixierungshilfen sowie Therapie-tische in verschiedenen Ausführungen können
angebracht werden� MAGICLINE ist zur individuellen Abstimmung auf die Be-
dürfnisse des Patienten auf unterschiedliche Untergestelle für den Innen- und
Außenbereich montierbar� MAGICLINE ist eine Sitzhilfe, die der Kompensation
ausgeprägter Sitzfehlhaltung und/oder Sitzhaltungsinstabilitäten dient und ins-
besondere für Kinder eingesetzt werden soll�
Eine Größenanpassung im Wachstum soll zusätzlich ermöglicht werden� Die
Konstruktion dieses aktiven Sitzsystems in 3 Größen, ermöglicht stufenlose
Verstellbarkeit in Tiefe, Breite und Höhe�
MAGICLINE ist über den Trapezadapter mit unseren Untergestellen ROOMY,
ROOMY NEW EDITION und SIMPLY kombinierbar� Darüber hinaus kann MAGIC-
LINE auch an die meisten Untergestelle anderer Hersteller angepasst werden�
Wir von interco geben Ihnen selbstverständlich die Gewährleistung für die Er-
satzteilbeschaffung oder Neuanpassung über Jahre�

GRUNDAUSSTATTUNG 5
Deutsch
2. Verwendungszweck
MAGICLINE ist ausschließlich als funktionale Unterstützung der Sitzhaltung des
Patienten im Rahmen einer Sitzschalenversorgung einzusetzen� MAGICLINE ist
auf Rollstühle und Untergestelle montierbar�
3. Anwendungsgebiet
Diese Sitzhilfe kommt zur Anwendung bei Patienten, bei denen die Einnahme
der Sitzposition entweder erschwert oder im physiologischen Sinne gestört oder
aufgrund von anatomischen Veränderungen unmöglich ist, weil das Zusammen-
spiel von Becken und Wirbelsäule entweder durch angeborene bzw� erworbene
Deformierung des Halteapparates (knöcherne bzw� Gelenkstrukturen) oder
durch angeborene bzw� erworbene Insuffizienzen des Bewegungsapparates,
des Beckens und/oder der Wirbelsäule funktionelle Defizite aufweist� Verlust
der Körperfunktionen durch Spastik, Athetose, Querschnittslähmung, Plegien,
Hypertonien, Hypotonie, alle Muskelerkrankungen z� B� Muskeldystrophie, Ske-
lettfehlbildungen und Verlust der Extremitäten, alle neurologischen Erkran-
kungen sowie alle Formen von geistiger Behinderung� Kompensation ausge-
prägter Sitzfehlhaltungen und /oder Sitzhaltungsinstabilitäten� Ermöglichen
eines dauerhaften, beschwerdefreien Sitzens in physiologischer Haltung� Bei
erheblich geminderter oder fehlender Stabilität des Rumpfes bzw� mit ausge-
prägter Rumpfdeformität ermöglichen von korrigiertem und entlastetem Sitzen�
4. Grundausstattung
MAGICLINE wird von Ihrem Fachbetrieb individuell an den Patienten angepasst und
vormontiert geliefert� Nach dem Entfernen der Transportverpackung können Sie
Ihre neuen MAGICLINE sofort einsetzen� Gegebenen Falles sind Zubehörteile oder
Optionen gemäß der Anleitung unter der Rubrik Optionale Ausstattung zu montieren�
MAGICLINE ist in drei Größen erhältlich:
Größe 1 Art�-Nr� 38001 bis Körpergröße 120cm
Größe 2 Art�-Nr� 38002 bis Körpergröße 135 cm
Größe 3 Art�-Nr� 38003 bis Körpergröße 150 cm
Farbe: Brillantsilber
Stoff: Black Malo CS, schwarz

6 ANPASSEN DER SITZSCHALE AN DEN PATIENTEN
Lieferumfang
Sitz- und Rückeneinheit aus Aluminium, pulverbeschichtet in Brillantsilber,
mit physiologischen Drehpunkten� Inklusive stufenloser Sitztiefen- und
Sitzbreitenregulierung über Langlöcher, variabel einstellbarer Rücken-
lehne, Rückenwinkelverstellung über Gasdruckfeder, höhen- und breiten-
verstellbare Rumpfführungspelotten, Trapezadapter zur Befestigung der
Sitzeinheit für Untergestelle mit Trapezadapteraufnahme�
Bezug aus hochwertigem Polsterstoff „Black Malo CS“
Die Konstruktion der Sitzschale einschließlich Original Zubehör wird vom Fach-
betrieb auf die individuellen Bedürfnisse des Patienten ausgelegt und angepaßt�
Bei Veränderungen hinsichtlich der Paßform, des Krankheitsbildes o� ä� sind
ausschließlich durch den zuständigen Fachbetrieb entsprechende Nachpas-
sungen vorzunehmen� Generelle Veränderungen in Form, Polsterung, Technik
o� ä� dürfen nicht ohne Zustimmung des Herstellers vorgenommen werden, sie
führen ansonsten zum Verlust der Garantie�
5. Anpassen der Sitzschale an den Patienten
Achtung: Veränderungen hinsichtlich der Paßform, des Krankheitsbildes o� ä�
sind ausschließlich durch den zuständigen Fachbetrieb auszuführen!
5.1 Verstellen der Sitzbreite

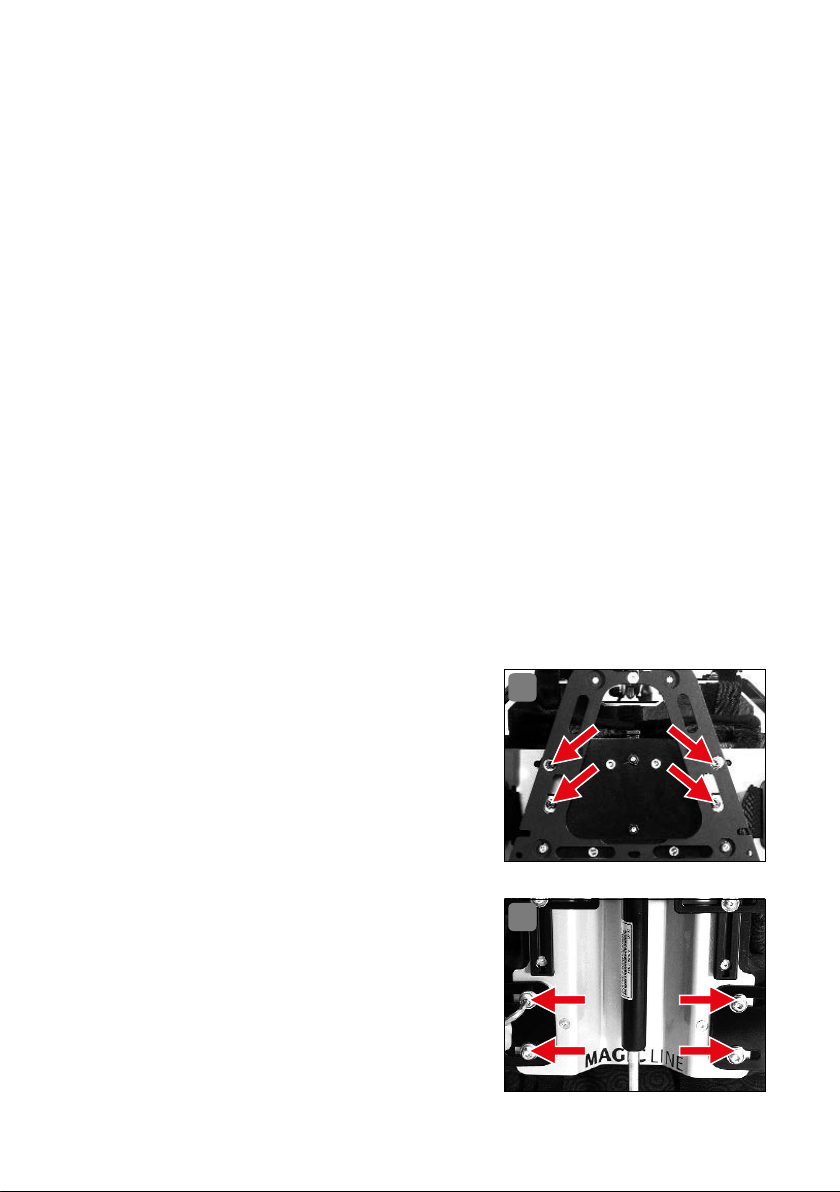

Lösen Sie die vier Einstellschrauben zur Sitz-
breitenverstellung an der Unterseite der Sitz-
schale mit einem Innensechskant-Schlüssel
gerade so weit, das sich die Verbindung be-
wegen lässt (Bild 1)� Ebenso lösen Sie die
Einstellschrauben an der Rückseite der Sitz-
schale (Bild 2), je zwei Stück unten an jeder
Seite (Bild 3)� Nun können Sie die Sitzbreite
auf das gewünschte Maß einstellen� Ziehen
Sie anschließend die Schrauben wieder an�
Prüfen Sie nach Abschluss der Einstellar-
beiten alle Verbindungen auf festen Sitz�
5.2 Verstellen der Sitztiefe
Lösen Sie die Einstellschrauben zur Sitztie-
fenverstellung an der Unterseite der Sitz-
2
1

ANPASSEN DER SITZSCHALE AN DEN PATIENTEN 7
Deutsch
schale mit einem Innensechskant-Schlüssel
gerade so weit, das sich die Verbindung be-
wegen lässt (Bild 3)� Danach lösen Sie die
Klettverbindung der Sitzpolsterung (Bild 4),
jetzt können Sie die Sitztiefe auf das ge-
wünschte Maß einstellen�
Ziehen Sie die Schrauben wieder an und be-
festigen das Sitzpolster mit dem Klettband�
Prüfen Sie nach Abschluss der Einstellar-
beiten alle Verbindungen auf festen Sitz�
Achtung: Veränderungen hinsichtlich der
Passform, des Krankheitsbildes o�ä� sind
ausschließlich durch den zuständigen Fach-
betrieb auszuführen!
5.3 Verstellen der Rückenhöhe
Lösen Sie die vier Schrauben zur Höhen-
verstellung an der Rückseite der Sitzschale
mit einem Innensechskant-Schlüssel gerade
so weit, das sich die Verbindung bewegen
lässt (Bild 5)� Danach lösen Sie die Klett-
verschlüsse der Rückenpolsterung (Bild 6)�
Stellen Sie nun die Sitzhöhe auf das ge-
wünschte Maß ein und ziehen Sie alle
Schrauben wieder fest�
Prüfen Sie nach Abschluss der Einstellar-
beiten alle Verbindungen auf festen Sitz!
4
6
5
3

8 BEDIENUNG
5.4 Verstellen der Rumpfführungspelotten
Die Rumpfführungspelotten (Thoraxpelot-
ten) (Bild 7) lassen sich sowohl in der Höhe
als auch in ihrem seitlichen Abstand zum
Patienten verstellen� Die Einstellschrauben
befinden an der Rückseite der Sitzschale, je
zwei an jeder Pelotte� Lösen Sie die Ein-
stellschrauben mit einem Innensechskant-
Schlüssel gerade so weit, das sich die Ver-
bindung bewegen lässt (Bild 8)� Nun können
Sie die gewünschte Einstellung in Höhe und
Seitenabstand vornehmen und ziehen Sie
alle Schrauben wieder fest�
Prüfen Sie nach Abschluss der Einstellar-
beiten alle Verbindungen auf festen Sitz�
6. Bedienung
6.1 Aufsetzen / Abnehmen der Sitzschale
mittels Trapezadapter
Aufsetzen der Sitzschale

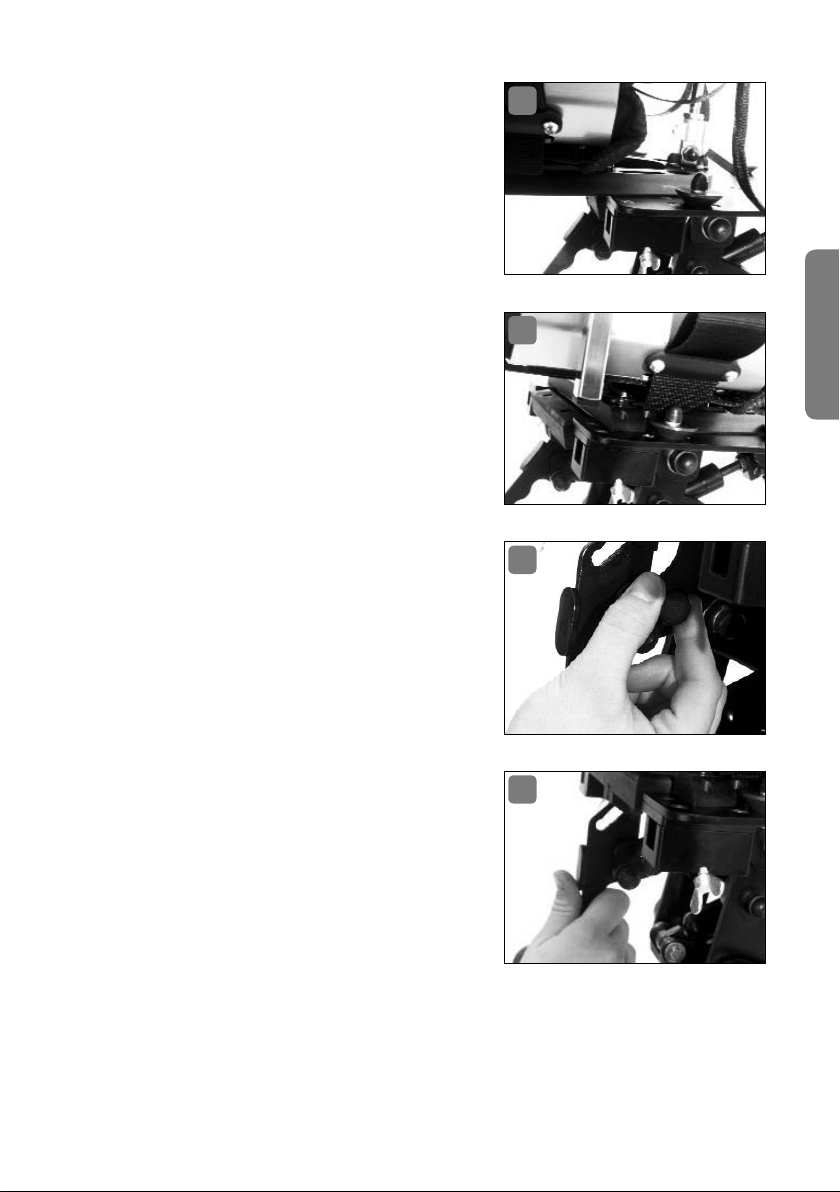

Die Sitzschale wird mit Hilfe des Trapezad-
apters auf der Adapterplatte des Unterge-
stelles, bzw� des Rollstuhles fixiert (Bild 9)�
Führen Sie hierzu nachfolgende Arbeits-
schritte durch und prüfen Sie nach dem
Aufsetzen der Sitzschale deren sicheren
Halt auf der Adapterplatte�
Entriegeln Sie zunächst die Sitzschalen-
fixierung (Bild 10)�
7
8
9
10

BEDIENUNG 9
Deutsch

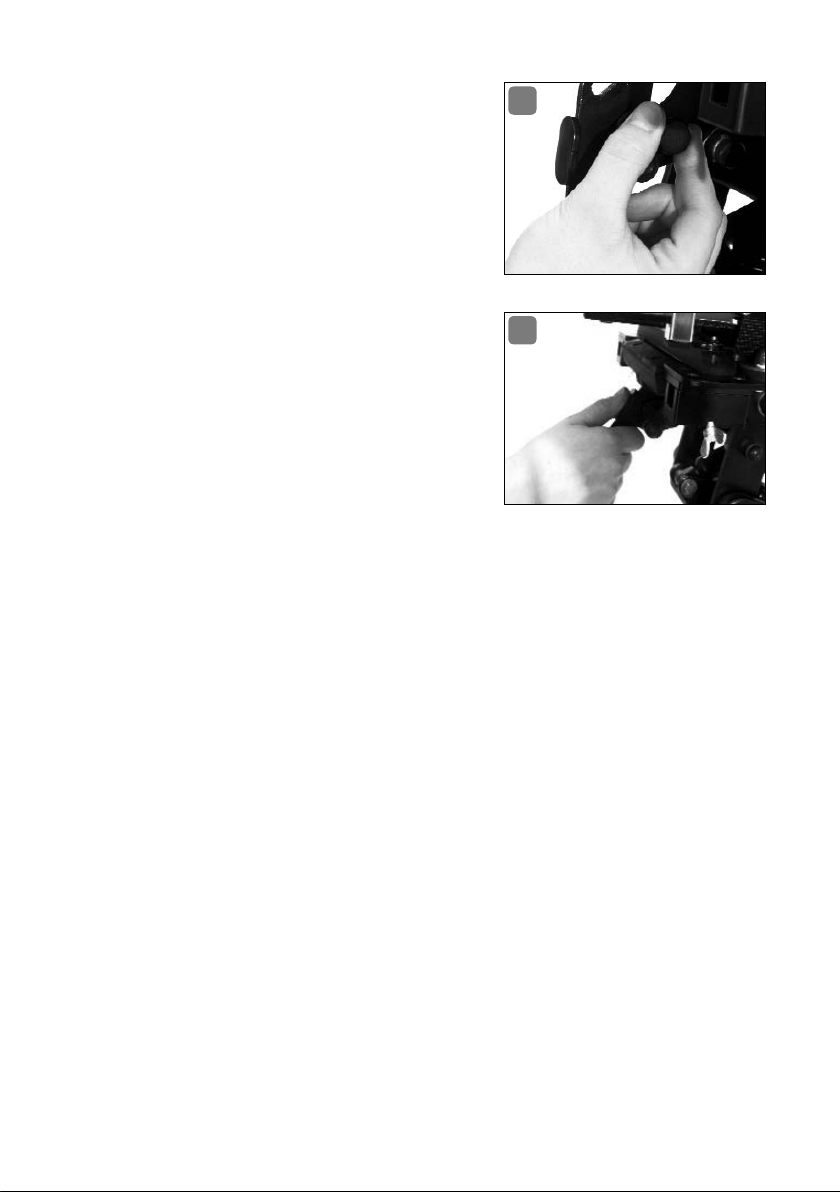

Setzen Sie das hintere Ende des Sitzscha-
lenadapters auf die vordere Seite der Ad-
apterplatte, sodass die Verriegelung nach
unten gedrückt wird (Bild 11)�
Schieben Sie nun die Sitzschale nach hinten,
bis diese deutlich hörbar einrastet (Bild 12)�
Verriegeln Sie die Sitzschalenfixierung wie-
der (Bild 13)�
Zu guter Letzt überprüfen Sie die Sitzschale
und die Sitzschalenverriegelung auf ihren
festen Halt (Bild 14)�
Achtung: Im Beispiel sehen Sie den Trapez-
adapter des Untergestelles ROOMY NEW
EDITION� Unter Umständen unterscheidet
sich dieser von Ihrer Versorgung�
Achtung: Das Aufsetzen der Sitzschale auf
den Rollstuhl darf nur ohne Patient vorge-
nommen werden�
11
12
13
14

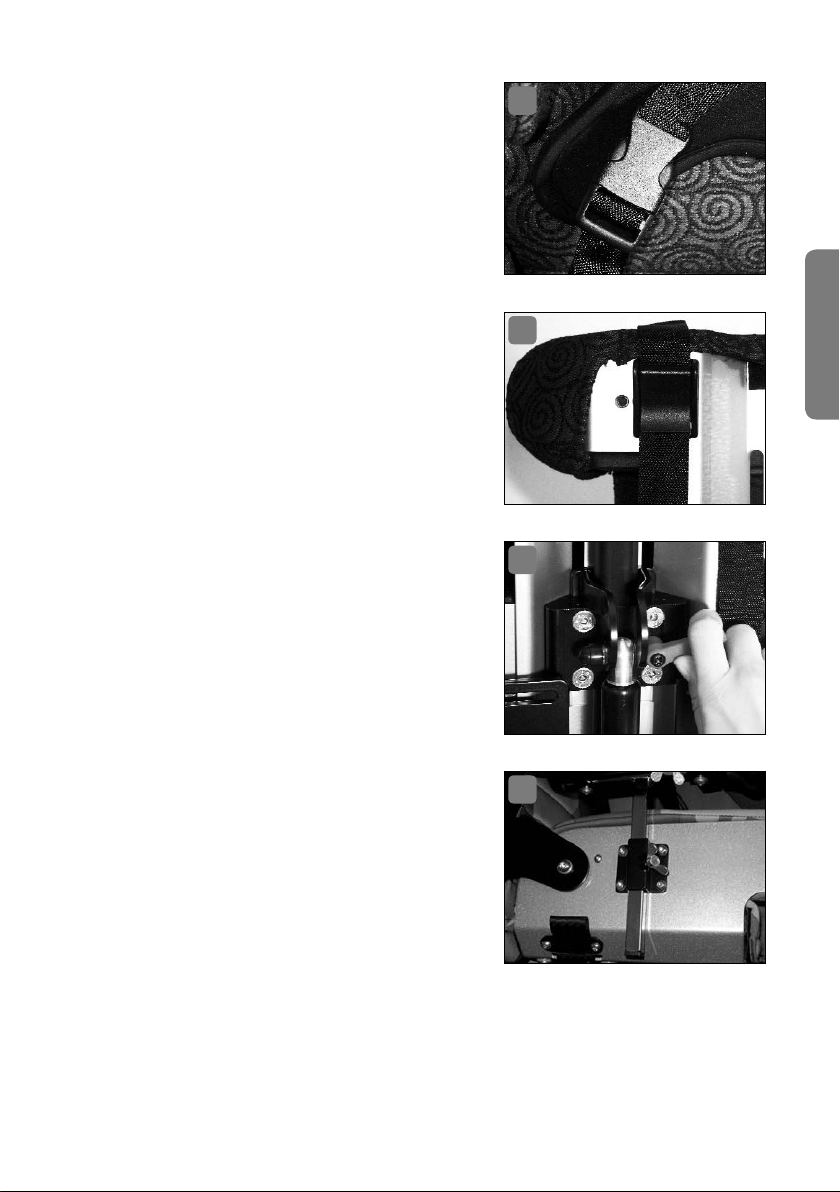

10 BEDIENUNG
Abnehmen der Sitzschale
Lösen Sie zunächst die Sicherung (Bild 15)�
Öffnen Sie die Sitzschalenverriegelung,
indem Sie den Hebel nach oben drücken
(Bild 16)� Jetzt können Sie die Sitzschale
nach vorne herausziehen�
Achtung: Das Abnehmen der Sitzschale vom
Rollstuhl darf nur ohne Patient vorgenom-
men werden�
Achtung: Im Beispiel sehen Sie den Trapez-
adapter des Untergestelles ROOMY NEW
EDITION� Unter Umständen unterscheidet
sich dieser von Ihrer Versorgung�
6.2 Aufsetzen / Abnehmen der Sitzschale
mittels Arretierbolzen
Zum Montieren einer Sitzschale gehen Sie wie folgt vor:
1� Überprüfen Sie ob der Entriegelungsknopf eingerastet ist� Sie sehen dies
daran, dass der Verriegelungszapfen oben aus der Trapezadapterplatte he-
raussteht� Ist dies nicht der Fall, drehen Sie so lange am Entriegelungsknopf,
bis dieser einrastet�
2�
Setzen Sie die Sitzschale mit dem hinteren Teil des Trapezadapters auf der Tra-
pezadapterplatte auf� Schieben Sie die Sitzschale (damit auch den Trapezadapter)
in die hintere Position, bis der Verriegelungsmechanismus hörbar einrastet�
Wichtig: Prüfen Sie immer, ob die Sitzschale fest im Trapezadapter sitzt� Sie
prüfen dies durch Ziehen an der Sitzschale und gleichzeitigem Drücken am Un-
tergestell� Die Sitzschale darf nicht heraus rutschen�
Zur Entnahme der Sitzschale gehen Sie in folgender Weise vor:
Entriegelungsknopf nach unten ziehen und um 90° drehen� Dadurch bleibt
der Entriegelungsknopf in der entriegelten Position stehen� Der Verriege-
lungszapfen steht nicht heraus!
Ziehen Sie vorne an der Sitzschale, sie rutscht nun aus der Trapezadapter-
aufnahme heraus�
Nehmen Sie die Sitzschale vom Untergestell herunter�
Drehen Sie den Entriegelungsknopf so lange, bis er hörbar einrastet�
15
16
