IQcare NOBU Owner's manual

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 1
INSTALLATION
BEDIENUNG
WARTUNG
ARTIKEL 8004/8005
NOBU
NOTRUFBUTTON
… sagt es Ihnen!
Alarm- & Notruf-Systeme für deutlich mehr
Sicherheit & Effizienz in der Pflege

2 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
Sehr geehrte AnwenderInnen,
Sie haben sich für den IQcare NOBU Notrufbutton
entschieden, damit Sie über die Rufanlage informiert werden,
wenn Ihre BewohnerInnen sich in einer Notsituation befinden
und Ihre Hilfe benötigen.
Bei sachgerechter Handhabung können Sie sich auf dieses
Qualitätsprodukt jederzeit verlassen. Bitte beachten
Sie daher die Hinweise in dieser Installations- und
Bedienungsanleitung.
Ihr IQcare-Team
KEIN ELEKTROSMOG
Alle IQcare-Sensoren und -Schalter
senden nur ganz kurz, wenn diese
aktiviert werden. Es entsteht also kein
Elektrosmog!
BEI FRAGEN:
EINFACH ANRUFEN ODER MAILEN!
FON 0 23 54 / 944 99 69
E-MAIL [e-mail]

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 3
LIEFERUMFANG (je nach Bestellung)
EINSATZBEREICHE
Im Innen- und Außenbereich z. B. Zimmer, Bad, Balkon.
Als eigenständiges Alarmsystem, überall wo sich die
BewohnerInnen gerade aufhalten.
NOBU
Notrufbutton
NAVI
Funk-
empfänger
NAVI GO
Mobiler
Funkempfänger

4 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
VORBEREITUNG
Bitte entscheiden Sie nun, welche Situation bei Ihnen
vorliegt – und welche Produkte Sie zusätzlich installieren
wollen:
1 Vorbereitungen bei eigenständigem Notruf an einer
Rufanlage
Weiter auf Seite 5
2 NOBU als eigenständiger Notruf an einer Rufanlage
(Arbeitsstrom)
Weiter auf Seite 6
3 NOBU als eigenständiger Notruf an einer Rufanlage
(Ruhestrom)
Weiter auf Seite 7
4 NOBU an vorhandenen Funkempfänger NAVI
Weiter auf Seite 8
5 NOBU an mobilem Empfänger NAVI GO
Weiter auf Seite 9

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 5
1 VORBEREITUNG
Falls im Lieferumfang ein Adapterkabel ist, welches noch nicht
verbunden ist, holen Sie dies bitte nach.
VORBEREITUNG
!Wichtiger Hinweis: Es handelt sich um eine
Steckverbindung, bitte drehen Sie nicht den
Stecker auf den Anschluss.
Sowohl auf dem Funkempfänger als auch auf dem
Adapterkabel finden Sie einen weißen Strich als
Markierung – diese müssen übereinanderpassen.
STECKEN NICHT
DREHEN 
TIPP
Sollten Sie mehrere
IQcare Funklösungen im
Hause haben, nummerie-
ren Sie diese Einheit durch
unsere hilfreichen
Kennzeichnungs-Aufkleber.

6 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
NOBU ARBEITSSTROM
2 NOBU als eigenständiger Notruf
an einer Rufanlage (Arbeitsstrom)
• Suchen Sie eine Steckdose, die sich in der Nähe des An-
schlusses Ihrer Meldeanlage befindet, sodass Sie nach Ende
des Anlernvorgangs das freie Ende des Adapterkabels ein-
stecken können.
• In diese Steckdose stecken
Sie den Funkempfänger.
• Die CLR Taste blinkt nun grün,
der Funkempfänger befindet sich
im Anlernmodus.
• Drücken Sie 3 x kurz und schnell
auf den NOBU Notrufbutton.
• Die LRN Taste leuchtet jetzt
dauerhaft rot. NOBU und NAVI
bilden jetzt eine Einheit. Die
Verbindung wird durch ein
akustisches Signal bestätigt.
• Verbinden Sie das Adapterkabel
mit Ihrer Rufanlage.
P
I
E
P
3 X

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 7
NOBU RUHESTROM
3 NOBU als eigenständiger Notruf
an einer Rufanlage (Ruhestrom)
• Suchen Sie eine Steckdose, die sich in der Nähe des An-
schlusses Ihrer Meldeanlage befindet, sodass Sie nach Ende
des Anlernvorgangs das freie Ende des Adapterkabels ein-
stecken können.
• In diese Steckdose stecken
Sie den Funkempfänger.
• Die CLR Taste blinkt nun grün,
der Funkempfänger befindet sich
im Anlernmodus.
• Drücken Sie einmal
auf die LRN Taste,
der Empfänger ist nun
im Ruhestrommodus.
Die CLR Taste blinkt rot.
• Drücken Sie 3 x kurz und schnell
auf den NOBU Notrufbutton.
• Die LRN Taste leuchtet jetzt
dauerhaft rot. NOBU und NAVI
bilden jetzt eine Einheit. Die
Verbindung wird durch ein
akustisches Signal bestätigt.
• Verbinden Sie das Adapterkabel
mit Ihrer Rufanlage.
3 X
P
I
E
P

8 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
3 X
NOBU AN VORHANDENEM FUNKEMPFÄNGER
4 Anlernen an ein
vorhandenes System
• Sie setzen schon ein
IQcare-System wie das
Bettfluchtsystem SESY
ein – entsprechend ist
schon der Funkempfänger
NAVI vorhanden.

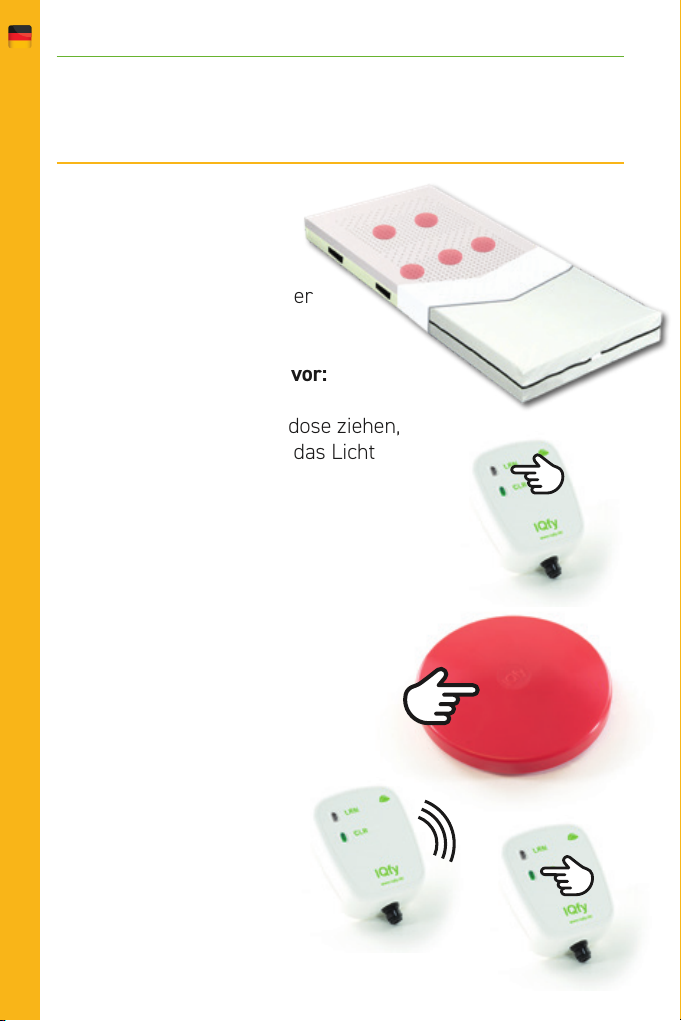

Gehen Sie dann wie folgt vor:
• Den NAVI aus der Steckdose ziehen,
3 Sekunden warten (bis das Licht
erlischt) und wieder einstecken.
• Ca 10 Sek. die LRN Taste
drücken, bis die CLR Taste blinkt:
• grün bei Arbeitsstrom
• rot bei Ruhestrom
• 3 x kurz auf den NOBU drücken.
• Der Empfänger signalisiert
die Verbindung durch ein
akustisches Signal.
• Zum Schluss einmal auf
die CLR Taste drücken.
10 SEC.
1 X
P
I
E
P

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 9
5 NOBU mit mobilem
Empfänger NAVI GO
• Stecken Sie den Funkempfänger
NAVI GO in eine Steckdose.
• Die CLR Taste blinkt grün.
• Drücken Sie
3 x kurz
hintereinander
auf den Notrufbutton.
1 X
NOBU MOBILER EMPFÄNGER
3 X

10 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON

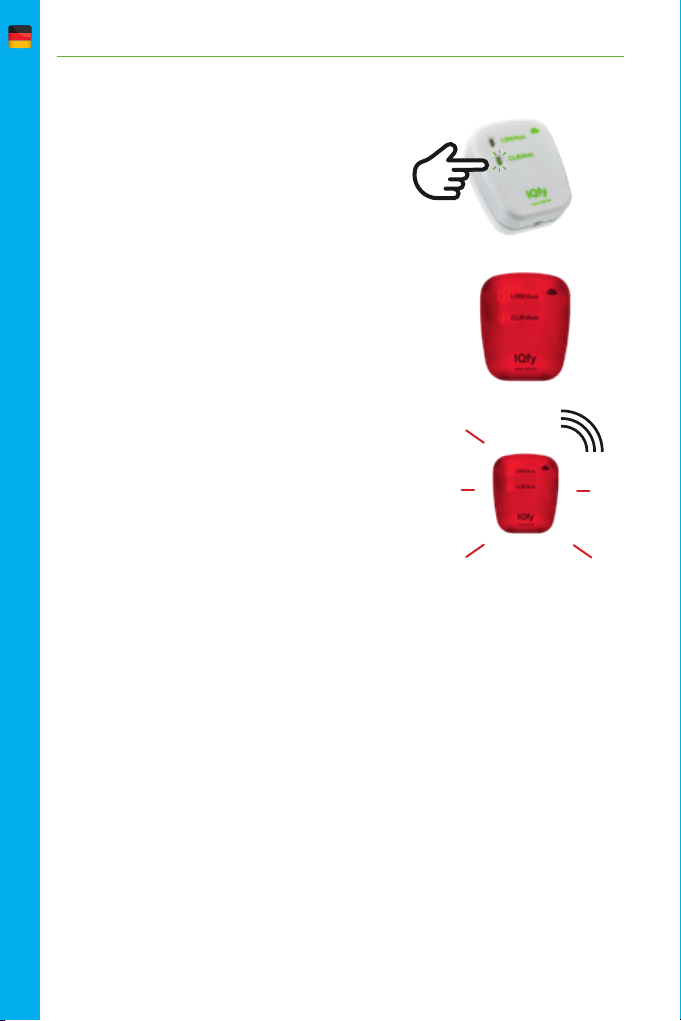

• Die CLR Taste geht aus,
der NAVI GO leuchtet rot
und ist einsatzbereit!
• Sobald der NOBU gedrückt wird,
ertönt ein akustisches Signal und
der NAVI GO blinkt rot. Das Signal
muss durch drücken der
LRN / Aus Taste bestätigt werden.
NOBU MOBILER EMPFÄNGER
P
I
E
P

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 11
NOBU MOBILER EMPFÄNGER
Anlernen eines zusätzlichen
Notrufbuttons NOBU
• Ziehen Sie den Mobilen Funkempfänger NAVI GO aus der
Steckdose und warten 6 Sekunden.
• Stecken Sie den Funkempfänger
NAVI GO in eine Steckdose.
• NAVI GO leuchtet jetzt rot.
• Drücken Sie ca. 10 Sekunden
die LRN Taste.
• Nun blinkt die CLR Taste und
NAVI GO ist in seiner Grundfarbe.
• Drücken Sie 3 mal auf den
zusätzlich anzulernenden NOBU.
10 SEC.
3 X

12 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON

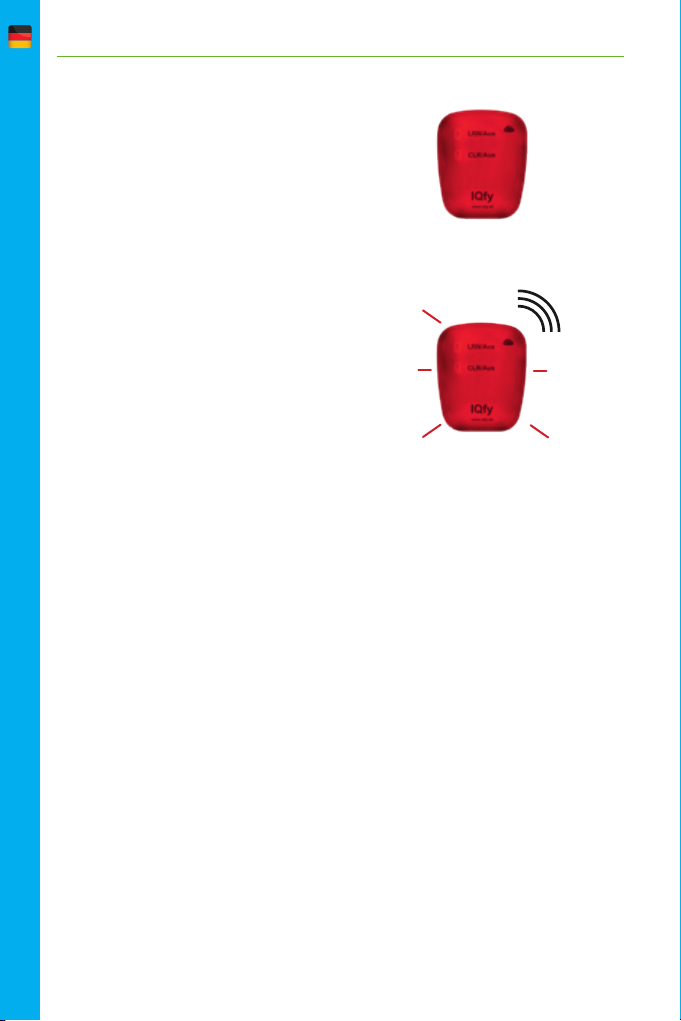

• Drücken Sie 1 mal auf
die CLR Taste.
• NAVI GO leuchtet jetzt
dauerhaft rot und ist
wieder einsatzbereit.
• Sobald einer der NOBUs gedrückt wird,
ertönt ein akustisches Signal und
der NAVI GO blinkt rot. Das Signal
muss durch drücken der
LRN / Aus Taste bestätigt werden.
• Die NOBUs und der NAVI GO sind jetzt einsatzbereit und
können beliebig eingesetzt werden. Wechseln sie den
Standort des Emfpängers NAVI GO oder der NOBUs,
bleibt die Zugehörigkeit bestehen.
NOBU MOBILER EMPFÄNGER
1 X
P
I
E
P

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 13
FEHLERBEHANDLUNG
• In seltenen Fällen kann es passieren, dass die Installation
nicht wie beschrieben funktioniert.
• Dann empfiehlt es sich, den Funkempfänger komplett auf
Werkseinstellungen zurückzusetzen. Dazu gehen Sie bitte
wie folgt vor:
1. Durch Ziehen und Wiedereinstecken des Funkempfängers
in die Steckdose kann die Einstellung innerhalb von
30 Sekunden gelöscht werden.
2. Die LRN Taste ca. 10 Sekunden drücken,
bis die CLR Taste blinkt.
3a.NAVI
Die CLR Taste ca 3 Sekunden drücken, bis das Licht kurz
ausgeht, bevor es wieder grün blinkt. Der Funkempfänger
befindet sich jetzt wieder im Auslieferzustand und kann
entsprechend der Bedienungsanleitung neu eingestellt
werden.
3b.NAVI GO
Drücken Sie ca. 3 Sekunden auf die CLR Taste. Der NAVI
GO leuchtet nochmals kurz rot auf bevor er wieder im Aus-
lieferzustand ist. Die CLR Taste blinkt wieder grün!
Achtung: Bitte berücksichtigen Sie, dass Sie dann alle
vorher verbundenen Komponenten neu anlernen müssen!
ACHTUNG:
Wenn Sie mehrere Zubehör Komponenten auf einen Funkempfänger NAVI /
NAVI GO angelernt haben und möchten davon einzelne wieder entfernen, ru-
fen Sie unseren technischen Support an, Sie erhalten dann eine telefonische
Anweisung der Vorgehensweise!

14 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
FUNKEMPFÄNGER NOTRUFBUTTON
NAVI/NAVI GO NOBU
VERSORGUNGSSPANNUNG 230VAC/50HZ
SENDELEISTUNG: 10 MW 10 MW
UMGEBUNGSTEMPERATUR: 0° BIS +40°C -25 °C BIS +65 °C
RELATIVE LUFTFEUCHTE: 0 % BIS 93 % 0 % BIS 93 %
SCHUTZART IP20
APPROBATIONEN: CE CE
MASSE (D X H): 65 x 90 x 70 MM 95,5 X 16 MM
SCHALTWEG: 1,5 MM 2 MM
SCHUTZKLASSE: IP 20
FUNKSYSTEM 868,3 MHZ ENOCEAN
SENDE-TELEGRAMM: PTM/RPS-TYP/DATA-STATUS PTM/RPS-TYP/DATA-STATUS
- EIN 10 - 20
- AUS 00 – 20
TECHNISCHE DATEN
WARTUNG UND PFLEGE
• IQcare Produkte können vorsichtig mit einem weichen
Pegetuch und haushaltsüblichen Reinigungsmitteln
gereinigt werden.
DESINFEKTION
• Benutzen Sie handelsübliche
Desinfektionsmittel. Eine Liste mit
empfohlenen Desinfektionsmitteln
nden Sie auf der Homepage unter
den Downloads …
• … oder können Sie direkt über den
QR-Code rechts laden.

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 15
BESTIMMT INTERESSANT FÜR SIE:
SITZKISSEN SEKI MIT INTEGRIERTEM SENSOR
SEKI ist in zwei Ausführungen lieferbar:
• EINZELSYSTEM: Hier ist das SEKI nur
mit einem mobilen Funkempfänger
verbunden. Dieser zeigt Ihnen durch
grünes Leuchten, dass der Stuhl besetzt
ist. Steht die Person auf, leuchtet der
Empfänger sofort rot und gibt einen
akustischen Signalton ab, der durch das
Personal bestätigt werden muss!
• RUFANLAGE: In Verbindung mit dem
Funkempfänger NAVI können ein
oder mehrere SEKI an die Rufanlage
angeschlossen werden.

16 ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON
DEKU3 PFLEGEMATRATZE MIT NACHRÜSTBAREM
BETTFLUCHTSYSTEM SESY
• 7-Zonen-
Kaltschaum-
matratze im
2-Schicht-
Aufbau RG50
• Autoklavierbar bei 75 °C
• Extraweicher Vliesbezug
• Wasserdichter Reissverschluss
• Wasserdichter, atmungsaktiver
PU-Bezugsstoff
• Abnehmbar, waschbar bis 95 °C, desinzierbar
IST DAS BETT BELEGT?
IST ES SEIT 15 MINUTEN NICHT BELEGT?
• Diese Fragen beantwortet Ihnen das Sensorsystem SESY,
das in die Pegematratze DEKU3 integriert wird. Und,
wenn Sie es wünschen, schaltet SESY das Licht ein und
auch wieder aus.
• Einzigartig: Auch
Gewichte schon ab
40 kg werden
zuverlässig erkannt.
BESTIMMT INTERESSANT FÜR SIE:

ARTIKEL 8004/8005 • NOBU NOTRUFBUTTON 17
INSTALLATION
OPERATION
MAINTENANCE
ARTIKEL 8004/8005
NOBU
EMERGENCY CALL
BUTTON
... tells you so!
Alarm & emergency call systems for significantly
more safety & efficiency in care

18 ARTICLE 8004/8005 • NOBU EMERGENCY CALL BUTTON
Dear users,
You have chosen the IQcare NOBU emergency call button so
that you are informed via the call system if your residents are
in an emergency situation and need your help.
If handled properly, you can rely on this quality product at
all times. Therefore, please observe the information in these
installation and operating instructions.
Your IQcare team
NO ELEKTROSMOG
All IQcare sensors and switches trans-
mit only very briey when they are
activated. This means that there is no
electrosmog!
FOR QUESTIONS:
JUST CALL OR EMAIL!
FON 0 23 54 / 944 99 69
E-MAIL [e-mail]

ARTICLE 8004/8005 • NOBU EMERGENCY CALL BUTTON 19
SCOPE OF DELIVERY on order)
AREAS OF APPLICATION
Indoors and outdoors, e.g. room, bathroom, balcony.
As a stand-alone alarm system, wherever the residents are
where the residents are at the moment.
NOBU
Emergency
call button
NAVI
Radio
receiver
NAVI GO
Mobile
Radio receiver
(depending

20 ARTICLE 8004/8005 • NOBU EMERGENCY CALL BUTTON
PREPARATION
Please decide now which situation you have
and which products you want to install in addition:
1 Preparations for an independent emergency call on a
call system
Continue on page 21
2 NOBU as an independent emergency call on a
call system (working current)
Continue on page 21
3 NOBU as stand-alone emergency call on a call system
(closed-circuit current)
Continue on page 23
4 NOBU to existing radio receiver NAVI
Continue on page 24
5 NOBU on mobile receiver NAVI GO
Continue on page 25
