IT Works REPW300 User manual

Window XP (English)

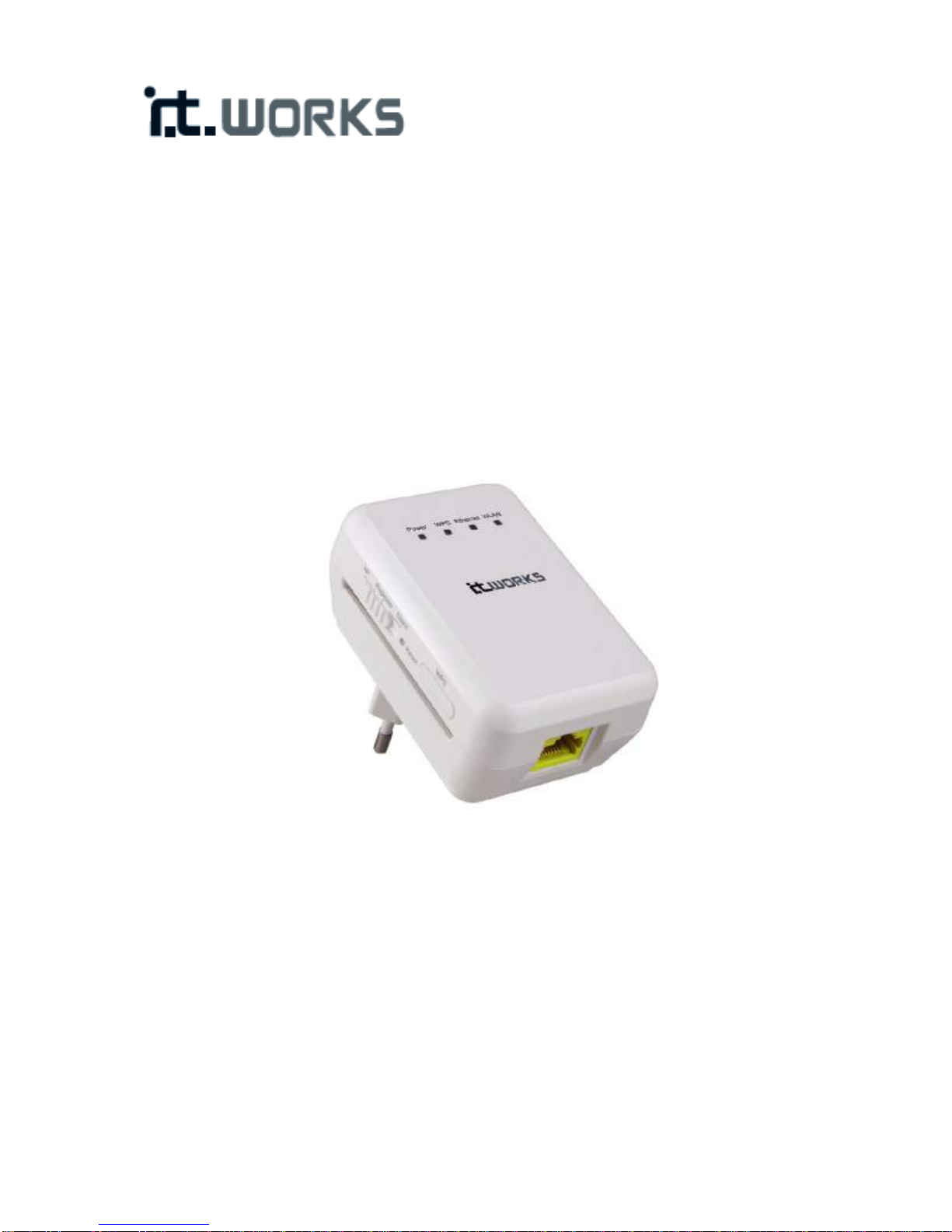

300 Mbps Wireless Repeater
Model: REPW300
Quick Installation Guide

1 Packing List
1 x 300 Mbps wireless repeater
1 x network cable
1 x Instruction manual (CD)
2 Mode Introduction and Connection
Repeater Mode
It is recommended to use Repeater Mode. In Repeater mode the repeater expands
wireless coverage of other existing repeateror wirelessrouter. Computerscan connect to
the device in either a wiredor wireless way.
To set up Repeater mode:
a. Plug the repeater into the mains socket. Connect the repeat toa computer using the
supplied network cable.
b. Switch the Client/Repeater/AP button to Repeater.
c. Clickon the Internet access icon at the bottom right of your screen andthen click to
launch the Local Area Connection Status window.

d. Clickthe Properties button.
e. Clickand highlightInternet Protocol (TCP/IP) and then click the Propertiesbutton.
f. Click to select Use the following IP address. Enter the IP address 192.168.100.X where
X could beanynumber of2-99. Click a field of Subnetmask, the subnetaddress should
be created automatically.

g. ClickOK to close the InternetProtocol (TCP/IP) Properties window.
h. Open Internet Explorer and enter http://192.168.100.253 to follow the repeater mode
settings as described inthe Repeat mode setting section.
i. After set up closeInternet Explorer.
j. Repeat steps cto f above. Click toselect Obtain an IP address automatically. ClickOK
and close the windows. The repeater mode should be able toset up.
Repeater mode setting
Follows the steps below to configure the repeater.
1. In the login window displayed below, enter the user name and password printed on
the bottom label.
2. ClickLogin to enter the configuration page.
3. ClickSetup Wizard in thenavigation bar on the left pane of thepage, select Wireless
Universal Repeater Mode and click Next.
4. ClickSite Survey to search for the wireless network you wantto connect. Select a
desired network and click Next.

5. Selecta wirelessClient Security option and then input a pass code. Click Next.
6. DeselectSynchronizeWireless Universal Repeater's and Uplink repeater's SSID and
Security Options and then select a security option.
ClickFinish to complete setup wizard.

Window XP (European
French)

Répéteur sans fil 300 Mbps
Modèle: REPW300
Guide rapide d'installation

1 Contenu de l'emballage
1 répéteur sans fil de 300 Mbps
1 câble réseau
1 x MODE D’EMPLOI(CD)
2 Introduction au mode et connexion
Mode répéteur
Il estrecommandé d'utiliserleMode répéteur. En mode répéteur, le répéteur étend la
couverture sans fil des autresrépéteurs ou routeurssans fil existants. Les ordinateurs
peuvent seconnecterà l'appareil avec ou sans fil.
From the top down:
MODE RÉPÉTEUR
INTERNET
Routeur sans fil
Appareils avec fonction Wi-Fi
Pour configurer le mode répéteur:
a. Branchez le répéteur. Reliezle répéteur àun ordinateur à l'aide du câble réseau fourni.
b. Mettez lebouton Client/Repeater/AP sur Repeater (répéteur).
c. Cliquez sur l'icône d'accès à Internet située en bas à droite de l'écran, puis ouvrez la
fenêtre Statut de la connexion au réseau local.

d. Cliquez sur Propriétés.
e. Cliquez sur Protocole Internet (TCP/IP) puis sur Propriétés.
f. Sélectionnez Utiliser l'adresse IP suivante. Tapez l'adresse IP 192.168.100.X (X étant
n'importe quelnombre de 2 à 99). Cliquez sur le champ d'un masque de sous-réseau;
l'adresse de sous-réseau devrait être créée automatiquement.

g. Cliquez sur OK pour refermer la fenêtre Propriétés duprotocole Internet (TCP/IP).
h. Ouvrez Internet Explorer, allez à l'adresse http://192.168.100.253 et suivez les
indications de la section Réglages du mode répéteur.
i. Une fois la configuration terminée, refermez Internet Explorer.
j. Répétez les étapes c à f ci-dessus. SélectionnezObtenir une adresse IP
automatiquement. Cliquez sur OK et refermez lesfenêtres. Le mode répéteur
devrait maintenant être configuré.
Réglage du mode de répétition
Pourconfigurer le répéteur, procédez de lamanière suivante.
1. Dans lafenêtre d'ouverturede session ci-dessous, tapez le nom d'utilisateur et lemot
de passe imprimés surl'étiquette en-dessous.
2. Cliquez sur Login pour passer à la page de configuration.
3. Dans lapartie gauche de la barrede navigation, cliquez surAssistant de configuration;
sélectionnezMode répéteur sans fil universelet cliquezsur Suivant.
4. Cliquez sur Étude de sites pour rechercher le réseau sans fil auquel voussouhaitez vous
connecter. Choisissez unréseau et cliquez surSuivant.

5. Choisissezune option de sécurité de client sansfil, puis définissez unmot de passe.
Cliquez sur Suivant.
6. Désélectionnez Synchroniser le SSIDet les options de sécurité du répéteur sans fil
universel et du répéteur de liaison montante,puis sélectionnezune option de
sécurité.
Cliquez sur Terminer pour refermer l'assistantde configuration.

Window XP
(DUTCH)

300 Mbps draadloze repeater
Model: REPW300
Gids voor een snelle installatie

1 Paklijst
1 x 300 Mbps draadloze repeater
1 x netwerkkabel
1 x HANDLEIDING(CD)
2 Inleiding over modi en verbinding
Repeater-modus
Het isaanbevolen de Repeater-modus te gebruiken. In de Repeater-modus breidtde
repeater de draadloze dekking van een andere, bestaande repeater of een draadloze
router uit. Computers kunnen met of zonder kabel op het apparaat worden aangesloten.
Om de repeater-modus in te stellen:
a. Sluit de repeater aan op een stopcontact. Sluit de repeater aan op een computer met
behulpvan de meegeleverde netwerkkabel.
b. Schakel de knop Cliënt/Repeater/AP naar Repeater.
c. Klik op het icoon van de internettoegang rechtsonder op uw scherm en klik dan om het
venster van de Lokale verbindingsstatus te openen.
REPEATER
-
MODUS
INTERNET
Draadloze router
Wi-Fi-apparatuur

d. Klik op debutton Eigenschappen.
e. Klik en highlightInternet Protocol (TCP/IP) en klik dan op de button Eigenschappen.
f. Klik om Gebruik het volgende IP-adres te selecteren. Voer het IP-adres192.168.100.X
in, waarbij X een cijfer van 2-99 kan zijn. Klik op een veld van een Subnetmask, het
subnet-adreszou automatisch gegenereerd moeten worden.

g. Klik op OK om het venster van de Internet Protocol(TCP/IP) Eigenschappente sluiten.
h. Open Internet Explorer en ga naar http://192.168.100.253 om de instellingen van de
repeater-modus te volgen, als beschreven in deparagraafInstellen van de
repeat-modus.
i. Sluit Internet Explorer alsde instelling is voltooid.
j. Herhaal de bovenstaande stappen c tot g. Klik omVerkrijg automatischeen IP-adres te
selecteren. Klik op OK en sluitde vensters. De repeater-modus kan nu worden
ingesteld.
De repeater-modus instellen
Volg de onderstaande stappen om de repeater te configureren.
1. Voer als hieronder getoond in hetaanmeldvenster degebruikersnaam en het
paswoordin die u vindt op het typeplaatje op de onderzijde.
2. Klik op Aanmelden om de configuratiepagina binnen te gaan.
3. Klik op Instel-wizard in de navigatiebalk ophet linkerpaneel vande pagina, selecteer
Draadloze universele repeater-modus en klik op Volgende.
4. Klik op Site survey om te zoeken naar het draadloze netwerk waarmee u wilt
verbinden. Selecteer hetgewenste netwerk enklik op Volgende.

5. Selecteer een beveiligingsoptie voor de draadloze cliënten voer dan een wachtwoord
in. Klik opVolgende.
6. DeselecteerSynchroniseer opties van de draadloze universele repeateren uplink SSID
en beveiligingsoptie van repeater en selecteer daneen beveiligingsoptie.
Klik op Voltooien om de instel-wizard te verlaten.

Window 7 (English)

300 Mbps Wireless Repeater
Model: REPW300
Quick Installation Guide
