ITT Lowara GHV Series User manual

Lowara
cod. 001073614 G 03/09
GRUPPI PRESSIONE
CON INVERTER Istruzioni d’installazione e d’uso
it
BOOSTER SETS
WITH INVERTER Installation and operating instructions
en
GROUPES DE SURPRESSION
AVEC CONVERTISSEUR Notice pour l’installation et l’emploi
fr
DRUCKSTEIGERUNGSANLAGE
MIT INVERTER Montage- und Betriebsanleitung
de
GRUPOS DE PRESIÒN
CON INVERTER Instrucciones para la instalación y el uso
es
UNIDADE DE PRESSURIZAÇÃO
COM INVERTER Instruções instalação e uso
pt
DRUKVERHOGINGSGROEPEN MET
nl
ru
Aanwijzingen voor de installatie
en het gebruik
TAAJUUDENMUUNTIMELLA
VARUSTETUT PAINEYKSIKÖT
АО УАО
C О
Asennus- ja käyttöohjeet
нструкции по монтажу и эксплуатации
fi
it Conservate con cura il manuale per future consultazioni
en Save this manual for future reference
fr Conservez avec soin le manuel pour toute consultation future
de Das Handbuch muss für zukünftige Konsultationen sorgfältig aufbewahrt werden.
es Guardar con cuidado el manual para poderlo consultar en el futuro
pt Conservar cuidadosamente o manual para consultas futuras
nl Bewaar de handleiding zorgvuldig voor latere raadpleging.
fi Säilytä käyttöopas huolellisesti.
ru ережно храните данное руководство для возможных консультаций

2

3
GHV, GV
ITALIANO INDICE ISTRUZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
ENGLISH INSTRUCTIONS - CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
FRANÇAIS INDEX INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
DEUTSCHLAND INHALTSVERZEICHNIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
ESPAÑOL ÍNDICE DE INSTRUCCIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
PORTUGUÊS ÍNDICE INSTRUÇÕES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
NEDERLANDS INHOUDSOPGAVE VAN DE GEBRUIKSAANWIJZING . . . . . . . . . . . .46
SUOMI SISÄLTÖ OHJEET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
У ОА У . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

4
Italiano
it
AVVERTIMENTI PER LA SICUREZZA DELLE PERSONE E DELLE COSE
Di seguito i simboli utilizzati
PERICOLO
Rischio di danni alle persone, e alle cose se non osservate quanto prescritto
SCOSSE ELETTRICHE
Rischio di scosse elettriche se non osservate quanto prescritto
AVVERTENZA
Rischio di danni alle cose o all'ambiente se non osservate quanto prescritto
ITALIANO INDICE ISTRUZIONI
1 GENERALITÀ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4 INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
5 IMPOSTAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
6 AVVIAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
7 MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
8 ELENCO COMPONENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
9 RIPARAZIONI- RICAMBI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
10 RICERCA GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
11 DISMISSIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
12 DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Questo manuale si compone di due parti, la prima destinata all'installatore e all'utilizzatore, la seconda
solo per l'installatore.
Prima d'iniziare l'installazione leggere attentamente queste istruzioni e attenersi alle normative
locali.
L'installazione e la manutenzione devono essere eseguite da personale qualificato.
Il gruppo di pressione è una macchina automatica, le pompe possono avviarsi in modo automa-
tico senza preavviso.Il gruppo contiene acqua in pressione, ridurre a zero la pressione prima
d'intervenire.
Eseguire i collegamenti elettrici nel rispetto delle normative.
Assicurare un efficiente impianto di terra.
Prima di ogni intervento sul gruppo scollegare l'alimentazione elettrica
In caso di danneggiamento del gruppo scollegare l'alimentazione elettrica per evitare scosse
elettriche.
In caso di danneggiamento del gruppo chiudere le valvole d'intercettazione per evitare possi-
bili allagamenti.
ATTENZIONE

5
it
1. Generalità
I gruppi di pressione Lowara serie GHV sono progettati per trasferire e aumentare la pressione dell'ac-
qua pulita negli impianti idrici di abitazioni, uffici, comunità e industria.
Limiti d'impiego
Temperatura del fluido: da 0°C a +40 °C
Temperatura ambiente: da 0°C a + 40 °C
Pressione di esercizio: Max 8 bar, 10 bar, 16 bar dipende dal tipo di pompa (vedere libretto)
Pressione minima in ingresso: In accordo alla curva NPSH e alle perdite con margine di almeno 0.5
metri da aumentare in caso di acqua contenente aria.
Pressione massima in ingresso:La pressione in ingresso più la pressione data dalla pompa contro la val-
vola chiusa deve sempre essere inferiore alla massima di esercizio.
Avviamenti orari: Non superare il numero di avviamenti orari indicati nei dati tecnici della
sezione 12.
La temperatura del fluido e la pressione possono subire limitazioni dal serbatoio a
membrana. Rispettare i limiti d'impiego!
2. Descrizione del prodotto
Il gruppo di pressione è composto da elettropompe identiche collegate in parallelo e montate su una
base comune, da collettori di aspirazione e mandata, valvole d’intercettazione, valvole di ritegno, mano-
metro, trasmettitori di pressione, convertitori di frequenza e un quadro di comando Monofase o Trifase.
L’impianto deve includere un serbatoio a membrana. Sul collettore di mandata sono previsti attacchi per
installare, con valvola di intercettazione, serbatoi di dimensione 24 litri. Con i serbatoi prevedere un ade-
guato supporto al collettore, ulteriori serbatoi possono essere installati a pavimento e collegati al collettore.
3. Funzionamento
Le pompe vengono azionate dai convertitori in base alla richiesta dell’impianto.
Al primo prelievo funziona il serbatoio a membrana.
Quando la pressione cala fino al valore di regolazione, si avvia la prima pompa a giri variabili.
Se il consumo cresce, si aumentano i giri e infine si avviano anche le pompe successive.
Se il consumo diminuisce si diminuiscono i giri fino a fermare le pompe.
Se il consumo diminuisce ulteriormente, l’ultima pompa riempie il serbatoio e si ferma.
Versione monofase GHV/…../M
La versione monofase ha il quadro di comando ad alimentazione monofase, i convertitori di frequenza ali-
mentano i motori con una tensione trifase a frequenza variabile.
Nel quadro sono installati interruttori automatici di protezione linea per ogni convertitore di frequenza.
Versione trifase GHV
La versione trifase ha il quadro di comando ad alimentazione trifase, i convertitori di frequenza alimenta-
no i motori con una tensione trifase a frequenza variabile.
Nel quadro sono installati interruttori automatici di protezione linea per ogni convertitore di frequenza ed
un interruttore generale.
ATTENZIONE

6
it
4. Installazione
Movimentare il gruppo con mezzi idonei evitando urti, non utilizzare i golfari motore per il sollevamento.
Verificare prima dell’installazione che non abbia subito danni nel trasporto. Installare il gruppo di pres-
sione in un locale ben ventilato lasciando spazio sufficiente (0.5 m) sui lati e sul fronte per la manutenzio-
ne. I serbatoi possono essere installati sul gruppo o a pavimento. Posare il gruppo su una superficie
piana e solida.
Tubazioni
I tubi collegati al gruppo devono avere dimensioni adeguate (mantenere per quanto possibile il diametro
del collettore). Per evitare sollecitazioni si consiglia di montare dei giunti a dilatazione e idonei supporti
per le tubazioni. Si può utilizzare una qualunque estremità del collettore chiudendo quella non utilizzata.
Il peso delle tubazioni e dei serbatoi aumenta quando sono pieni d'acqua
Prima dell'avviamento verificare di avere chiuso e serrato tutti gli attacchi non utilizzati.
Protezione contro la marcia a secco
I quadri elettrici sono predisposti per il collegamento di un galleggiante, (Utilizzabili per serbatoi aperti)
oppure un pressostato di minima sul lato aspirazione ( valore suggerito 0.2 - 0.4 bar). I quadri sono pre-
disposti per il collegamento di sonde a tre elettrodi. Fare riferimento allo schema elettrico del quadro per
i collegamenti. L’intervento della protezione può essere ritardato agendo sulle regolazioni del convertito-
re. Quando vengono ripristinate le condizioni di pressione minima le pompe vengono avviate in auto-
matico.
I gruppi sono forniti con la protezione disinserita (valore di fabbrica)
Scelta del serbatoio
I gruppi di pressione a velocità variabile possono funzionare con serbatoi di dimensioni ridotte rispetto ai
sistemi tradizionali, in generale è sufficiente un vaso di capacità in litri pari a circa il 10% della portata
nominale di una sola pompa espressa in litri al minuto. Il volume necessario può essere distribuito su più
serbatoi.
Collegamenti elettrici
Il collegamento dell’alimentazione elettrica deve essere eseguito da un elettricista autorizzato
secondo le normative locali.
Prima di eseguire i collegamenti scollegare l’alimentazione elettrica!
Lo schema elettrico e le etichette del quadro, riportano le informazioni necessarie per il collegamento e i
valori richiesti di alimentazione.
Non avviare le pompe prima di averle riempite di liquido. Vedere il manuale d’istru-
zione delle pompe. Per l’avviamento seguire la procedura della sezione 6.
Versione monofase
Il motore è protetto dal sovraccarico dal convertitore. Se richiesto da regolamenti locali installare una
protezione supplementare. Il cavo di tipo idoneo e sezione adeguata va collegato nel quadro :
- L1 e N ai morsetti d’ingresso.
- PE al morsetto di terra con il simbolo
Versione trifase
Il motore è protetto dal sovraccarico dal convertitore. Il cavo di tipo idoneo e sezione adeguata va colle-
gato al quadro:
- L1, L2, L3 ai morsetti dell’interruttore principale
- PE al morsetto di terra con il simbolo
ATTENZIONE
ATTENZIONE
ATTENZIONE
INFORMAZIONI PER L’INSTALLATORE

7
it
5. Impostazioni
Prima di eseguire le regolazioni scollegare l’alimentazione elettrica.
Per le impostazioni fare riferimento al libretto d’uso del convertitore
Funzionamento
L’avvio e la fermata delle pompe sono determinate in base alle pressioni impostate nel regolatore. Ogni
convertitore di frequenza è collegato ad un trasmettitore di pressione. I convertitori scambiano tra loro
informazioni e provvedono allo scambio ciclico.

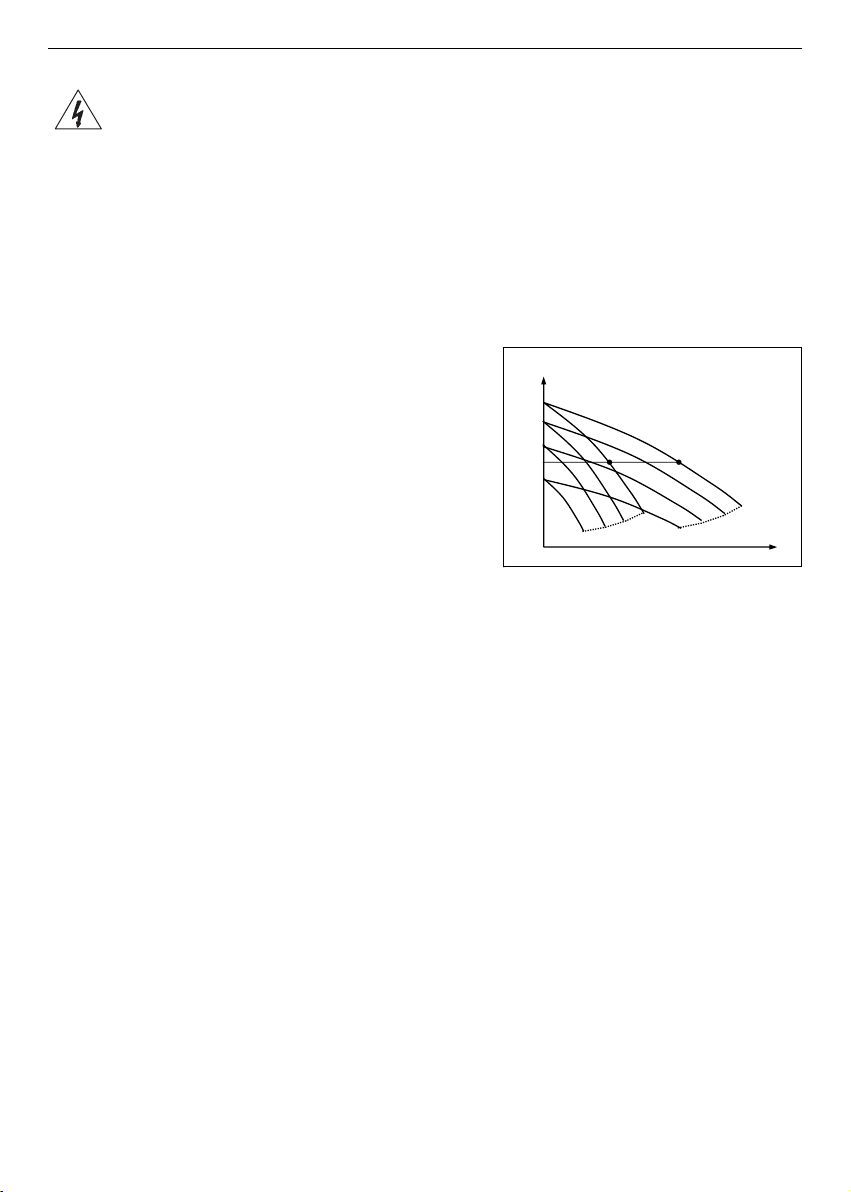

La figura illustra il modo di funzionamento con le curve nel caso delle due pompe
- All'apertura di un’utenza si preleva acqua dal serbatoio.
- Quando la pressione scende sotto il valore di regolazione
PS si avvia la prima pompa e vengono variati i giri per
mantenere la pressione costante all'aumentare del
prelievo
- Se il consumo aumenta e la pompa raggiunge la massima
velocità si avvia la seconda pompa e vengono variati i giri
per mantenere la pressione costante.
- Quando il consumo diminuisce vengono ridotti giri fino a
quando si raggiunge il minimo e viene disinserita una
pompa.
- Se il consumo diminuisce ancora la pompa diminuisce i
giri, carica il serbatoio e si ferma al valore di regolazione
PS
Regolazioni del convertitore
Se necessario modificare le regolazioni fare riferimento al libretto d’uso del convertitore. Mediante la ta-
stiera presente sul convertitore è possibile impostare un nuovo valore di pressione di regolazione, modifi-
care la lingua del pannello, visualizzare gli ultimi allarmi o accedere all’impostazione di tutti i dati di rego-
lazione.
Precarica del serbatoio
Per un corretto funzionamento il serbatoio a membrana deve essere precaricato al valore 0.9 x pressio-
ne di regolazione. La precarica del serbatoio va eseguita con il serbatoio vuoto.
6. Avviamento
Per avviare il gruppo eseguire le operazioni:
a) Collegare l'alimentazione idrica
b) Collegare l'alimentazione elettrica
c) Verificare il valore di precarica del serbatoio
d) Chiudere le valvole di mandata pompa
e) Adescare il gruppo ( vedi libretto pompe) ed il collettore di aspirazione
f) Inserire l'alimentazione elettrica con l'interruttore del quadro e mettere il convertitore in modo manuale
g) Avviare la prima pompa
h) Aprire lentamente la valvola di mandata pompa e far uscire l'aria.
i) Ripetere per le altre pompe.
j) Impostare i convertitori in modo automatico
PS
H
Q
Fig 3
Pma
x
G20_0007_A_SC

8
it
Impostazione di un nuovo valore
Per modificare le impostazioni entro i limiti di pressione massima delle pompe e/o dell'impianto, dopo
aver eseguito l'avviamento, procedere come segue:
a) Determinare il valore di pressione richiesto
b) Impostare il nuovo valore mediante il pannello di controllo di un convertitore, il valore viene aggior-
nato anche sull’altro convertitore in automatico.
7. Manutenzione
Manutenzione delle elettropompe
Vedere il libretto istruzioni dell'elettropompa.
Manutenzione del quadro e del convertitore
I quadri ed i convertitori non necessitano di manutenzione.
Manutenzione dei serbatoi a membrana
Vedere il libretto istruzioni dei serbatoi, controllare almeno una volta all'anno il valore di precarica.
8. Elenco componenti
Rif Componente Q.tà
1 Quadro elettrico 1
2 Valvola intercettazione aspirazione n
3 Valvola intercettazione mandata n
4 Connessione serbatoio n
5 Collettore di mandata 1
6 Collettore di aspirazione 1
7 Valvola di non ritorno n
8 Elettropompa n
9 Convertitore n
n= numero totale di elettropompe nel gruppo.
A seconda del tipo di gruppo la valvola di ritegno può es-
sere in mandata o in aspirazione, l’elettropompa può es-
sere del tipo verticale od orizzontale. Il vaso non è fornito.
Le connessioni possono essere di tipo filettato o flangiato a seconda del modello del gruppo. Il converti-
tore di frequenza può essere montato sulla pompa o sul pannello a seconda del modello del gruppo.
9. Riparazioni- Ricambi
Per le riparazioni rivolgersi a personale qualificato ed utilizzare ricambi originali.
10.Ricerca guasti
Le operazioni di manutenzione e riparazione devono essere eseguite da personale qualificato.
Prima di intervenire sul gruppo scollegare l'alimentazione elettrica e verificare che non vi siano
componenti idraulici in pressione.
Il convertitore di frequenza memorizza gli ultimi allarmi intervenuti. Fare riferimento al libretto d’uso del
convertitore di frequenza per le tipologie di guasto e per visualizzare gli ultimi allarmi intervenuti.
ATTENZIONE
1
2 34
5
6
7
8
9
GHV20-001_A_SC

9
it
11.Dismissione
Rispettare le regole e le leggi vigenti per lo smaltimento dei rifiuti, anche per l'imballo.
Guasto
1. Gruppo spento
2. Il motore non si
avvia
3. Avviamenti e arresti
frequenti
4. Il motore gira ma non
viene erogata acqua
5. Perdita acqua dalla
pompa
6. Rumore eccessivo
Causa
1. Alimentazione elettrica scollegata
2. Interruttore sganciato
1. Alimentazione elettrica scollegata
2. Protezione termica motore interve-
nuta
3. Motore difettoso
1. Serbatoio difettoso
1. Mancanza acqua in aspirazione o
nella pompa
2. Aria in aspirazione o nella pompa
3. Perdite in aspirazione
4. Valvola di ritegno bloccata
5. Tubazione ostruita
1. Tenuta meccanica difettosa
2. Sollecitazione meccanica sulla
pompa
1. Ritorno d'acqua all'arresto
2. Cavitazione
3. Ostacolo alla rotazione pompa
Rimedio
Collegare l'alimentazione
Ripristinare l’interruttore
Collegare l'alimentazione
Eliminare il guasto.
Riparare/sostituire il motore
Riparare/sostituire il serbatoio
Riempire la pompa o la tubazione di
aspirazione/aprire le valvole d'inter-
cettazione
Sfiatare la pompa, verificare le con-
nessioni d'aspirazione.
Verificare NPSH e se necessario mo-
dificare l'impianto
Pulire la valvola
Pulire la tubazione
Sostituire la tenuta meccanica
Sostenere le tubazioni
Verificare la valvola di ritegno
Verificare l'aspirazione
Verificare sollecitazioni meccaniche
sulla pompa

12.Dati tecnici
I dati si riferiscono al prodotto in esecuzione standard
10
it
Modello Gruppo
Codice
Pompe
Numero di serie
Data installazione
Taratura (bar)
Tensione nominale
Corrente nominale
Grado di protezione
Livello di emissione sonora gruppo
Temperatura del liquido
Temperatura ambiente
Installazione
Pressione di esercizio
Pressione minima aspirazione
Pressione massima aspirazione
Quadro elettrico
Pompe
Serbatoi
Avviamenti orari
1 x 230 V +/- 10 %, 50 Hz (Monofase)
3 x 400 V +/- 10 %, 50 Hz (Trifase)
Vedere targa dati quadro elettrico
Elettropompa IP55
Quadro IP55
Convertitore IP55 fino a 11kW, IP54 oltre
50Hz 2900 min -1 LpA (dB±2)
P2 (kW) 1P 2P 3P 4P
2,2 <70 <70 <70 <71
3 <70 <70 71 72
4 <70 70 72 73
5,5 <70 71 73 74
7,5 <70 72 74 75
11 73 76 78 79
15 75 78 80 81
18,5 75 78 80 81
22 75 78 80 81
0°C a + 40 °C
0°C a + 40 °C
Interno, protetto da agenti atmosferici.
Al riparo da fonti di calore.
Max 1000 m slm.
Max 8 bar, 10 bar, 16 bar Dipende dal tipo di pompa (vedere libretto)
Secondo curva NPSH con un margine di almeno 0.5 m per acqua
priva di aria.
Assicurare che la pressione in ingresso più la pressione a mandata
chiusa non superi la pressione massima di esercizio.
Potenza max: vedere targa dati quadro elettrico
Tensione elettrodi sonde 12vac
Vedere libretto istruzioni pompa
Vedere libretto istruzioni dei serbatoi. Se installati possono limitare
la temperatura e pressione d'esercizio
kW n
0,25 – 0,37 – 0,55 – 0,75 – 1,1 – 1,5 – 2,2 – 3 60
4 – 5,5 – 7,5 40
11 - 15 30
18,5 – 22 24
30 – 37 16
45 8
In questo spazio potete annotare il modello e codice del gruppo di pressione come indicato sulla targa
dati. Riferire in caso di assistenza tecnica.

WARNINGS FOR THE SAFETY OF PEOPLE AND PROPERTY
The following symbols mean:
DANGER
Failure to observe this warning may cause personal injury and/or equipment da-
mage
ELECTRIC SHOCK
Failure to observe this warning may result in electric shock
WARNING
Failure to observe this warning may cause damage to property or the environment
ENGLISH INSTRUCTIONS - CONTENTS
1 OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2 PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
3 OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
5 SETTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6 START-UP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
7 MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
8 COMPONENTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
9 REPAIR- SPARE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
10 TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
11 DISPOSAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
12 SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
This manual consists of two parts: the first is intended for installers and users, the second for installers only.
Before proceeding to install the product, read these instructions carefully and adhere to the
regulations locally in force.
The installation and maintenance operations must be performed by qualified personnel.
The pressure booster set is an automatic machine; the pumps may start up automatically
without prior warning.
The set contains pressurized water, reduce the pressure to zero before servicing.
The electrical connections must comply with the regulations in force.
Provide an efficient grounding system.
Disconnect the power supply before servicing.
If the set is damaged, disconnect the power supply to avoid any risk of electric shock.
If the set is damaged, close the on-off valves to prevent flooding.
English
11
en
ATTENZIONE

12
1. Overview
The Lowara pressure booster sets of the GHV series are designed to transfer and boost clean water
pressure in water systems for homes, offices, communities and industry.
Operating limits
Fluid temperature : 0°C to +40 °C
Ambient temperature: 0°C to + 40 °C
Operating pressure: Max 8 bar, 10 bar, 16 bar depending on the type of pump (see instruc-
tions handbook)
Minimum inlet pressure: According to NPSH curve and flow resistance; level should be raised by
a safety margin of at least 0.5 metres if water contains air.
Maximum inlet pressure: The inlet pressure plus the pressure supplied by the pump against the clo-
sed valve must always be lower than the maximum operating pressure.
Starts per hour:
Do not exceed the number of starts per hour indicated in section 12.
Limitations to fluid temperature and pressure may be imposed by the membrane
tank. Observe the operating limits!
2. Product Description
The pressure booster set consists of identical electric pumps connected in parallel and mounted on a
common stand, suction and delivery manifolds, on-off valves, check valves, pressure gauge, pressure
transmitters, frequency converters and a Single-phase or Three-phase control panel.
The system must be equipped with a membrane tank. The delivery manifold is fitted with couplings desi-
gned for installation of 24-litre tanks with on-off valve. Along with the tanks, provide a suitable manifold
support. Additional floor-standing tanks may be installed and connected to the manifold.
3. Operation
The pumps are controlled by the converters according to system requirements.
The membrane tank provides for initial water demand.
When the pressure drops to the control value, the first variable speed pump starts running.
If the water demand rises, the speed increases until the subsequent pumps also start.
If the demand drops, the speed decreases until the pumps stop.
If the demand drops further, the last pump fills the tank and then shuts down.
GHV/…../M Single-Phase Version
The single-phase version has a single-phase control panel, the frequency converters power the motors
with variable frequency three-phase voltage.
Automatic line protection circuit breakers are installed on the control panel for each frequency converter.
GHV Three-Phase Version
The three-phase version has a three-phase control panel, the frequency converters power the motors
with variable frequency three-phase voltage.
On the control panel are installed automatic line protection circuit breakers for each frequency converter,
as well as a main switch.
WARNING
en

4. Installation
Use suitable equipment to handle the set, avoid impacts, do not use the eyebolts on the motor for lifting
purposes. Before installing the set, make sure it did not suffer any damage during transportation. Install
the pressure booster set in a well-ventilated room, allowing adequate clearance (0.5 m) on all sides and
front for maintenance. The tanks can be mounted on the set or floor. Place the set on a level and sturdy
surface.
Piping
The pipes connected to the set must be adequately sized (if possible, according to manifold diameter).
To prevent undue stress, expansion joints and suitable pipe supports should be provided. You can use
either end of the manifold, but don’t forget to plug the unused end.
The weight of the pipes and tanks increases when they are filled with water.
Before starting the set, make sure you have closed and tightened all the unused couplings.
Protection Against Dry Running
The electric panels are ready for connection of a float switch (suitable for open tanks) or a minimum pres-
sure switch on the suction side ( recommended value 0.2 - 0.4 bar). The panels are ready for connection
of three-electrode probes. Refer to the panel wiring diagram for the connections. The triggering of the
protection device can be delayed by making suitable adjustments on the converter. When the minimum
pressure conditions are restored, the pumps start up automatically.
The sets are supplied with the protection disconnected (factory setting)
Tank Selection
Variable speed pressure booster sets can operate with smaller tanks compared to traditional systems. As a
general rule, a tank with a capacity in litres amounting to about 10% of the flow rate of a single pump expres-
sed in liters per minute is sufficient. The required water volume may be distributed among multiple tanks.
Electrical Connections
The electrical connections must be made by a qualified electrician in accordance with local
codes.
Before making the connections, disconnect the power supply!
The wiring diagram and the labels on the panel provide the necessary information for connection and the
required power supply values.
Fill the pumps with liquid before starting them. See the pump instructions manual.
Follow the start-up procedure described in section 6.
Single-Phase Version
The motor is protected against overload by the converter. If required by local codes, install an additional
protection device. Suitable cable of appropriate gauge must be connected to the panel :
- L1 and N to the input terminals
- PE to the ground terminal marked
Three-Phase Version
The motor is protected against overload by the converter. Suitable cable of appropriate gauge must be
connected to the panel :
- L1, L2, L3 to the main switch terminals
- PE to the ground terminal marked
WARNING
WARNING
WARNING
13
en
INFORMATION FOR INSTALLERS

5. Settings
Disconnect the power supply before making any adjustments.
For the settings, refer to the converter operating instructions
Operation
The starting and stopping of the pumps are determined based on the pressure settings of the controller.
Each frequency converter is connected to a pressure transmitter. The converters share all the information
and provide for cyclic changeover.
The figure shows the operating method with the curves for two pumps
- The tank supplies water upon demand by a user.
- When the pressure drops below the PS value, the first
pump is started and the speed is adjusted to maintain a
constant pressure as the demand increases
- If the demand keeps increasing and the pump reaches
maximum speed, the second pump is started and the
speed is adjusted to maintain a constant pressure.
- When the demand decreases the speed is reduced until
minimum speed is reached; at this point one of the pumps
is deactivated.
- If the demand decreases further the pump slows down, fills
the tank and then stops when the PS value is reached
Converter Adjustments
If you need to modify the settings, refer to the converter operating instructions. Use the converter keypa-
nel to set a new pressure adjustment value, select the language, view the latest alarms or access all the
adjustment settings.
Tank Precharge
To ensure its proper operation, the membrane tank must be precharged to 0.9 x adjustment pressure
value. The precharge operation must be performed with the tank empty.
6. Startup
To start the set, proceed as follows:
a) Connect the water supply
b) Connect the power supply
c) Check the tank precharge value
d) Close the pump delivery valves
e) Prime the set ( see pump instructions manual) and suction manifold
f) Operate the switch on the panel to supply power and set the converter to manual mode operation.
g) Start the first pump
h) Slowly open the pump delivery valve and bleed the air
i) Repeat the above operations for the other pumps
j) Set the converters to automatic mode operation.
How to Modify the Settings
After the set has been started, proceed as follows to modify the settings within the maximum pressure li-
mits of the pumps and/or system:
a) Determine the required pressure value
14
en
PS
H
Q
Fig 3
Pma
x
G20_0007_A_SC

b) Set the new value on the control panel of one of the converters, the setting will be modified automati-
cally on the other converter as well.
7. Maintenance
Electric Pump Maintenance
See the electric pump instructions manual.
Electric Panel and Converter Maintenance
The electric panels and converters do not require any maintenance.
Membrane Tank Maintenance
See the tank instructions manual, check the precharge at least once a year.
8. Components List
Ref Component Qty
1 Electric panel 1
2 Suction on-off-valve n
3 Delivery on-off valve n
4 Tank connection n
5 Delivery manifold 1
6 Suction manifold 1
7 Check valve n
8 Electric pump n
9 Converter n
n= total number of electric pumps in the set.
The check valve may be located on the delivery or suction
side, depending on the type of set; the electric pump may
be vertical or horizontal type. The tank is not included in the supply.
Connections may be threaded or flanged depending on the model of set. The frequency converter may
be mounted on the pump or the panel depending on the model of set.
9. Repair- Spare Parts
Repairs must be made by qualified personnel using original spare parts.
10.Troubleshooting
The maintenance and repair operations must be performed by qualified personnel.
Before servicing the set, disconnect the power supply and make sure there is no pressure in the
hydraulic components.
The frequency converter memorizes the last alarms triggered. Refer to the frequency converter operating
instructions for the types of malfunctions and directions on how to view the last alarms triggered.
WARNING
15
en
1
2 34
5
6
7
8
9
GHV20-001_A_SC

11.Disposal
Proceed in compliance with local codes and regulations pertaining to disposal of waste, including packa-
ging materials.
16
en
Problem
1. Set is off
2. Motor does not start
3. Frequent startups
and stops
4. The motor runs but
no water is delivered
5. Pump leaks water
6. Too noisy
Cause
1. Power supply disconnected
2. Switch in OFF position
1. Power supply disconnected
2. Triggering of motor thermal pro-
tector
3. Defective motor
1. Defective tank
1. No water on suction side or inside
pump
2. Air in suction piping or pump
3. Loss of pressure on suction side
4. Check valve jammed
5. Clogged pipe
1. Defective mechanical seal
2. Undue mechanical stress on pump
1. Water return when pumps stop
2. Cavitation
3. Pump rotation hindered
Solution
Connect power supply
Set switch to ON
Connect power supply
Eliminate malfunction.
Repair/replace motor
Repair/replace tank
Fill the pump or suction piping / open
the on-off valves
Bleed the pump, check the suction
connections.
Check the NPSH and, if necessary,
modify the system
Clean the valve
Clean the pipe
Replace the mechanical seal
Support the pipes
Check the check valve
Check suction
Check for undue mechanical stress
on pump

12.Specifications
Data refer to standard-design products
17
en
Voltage rating
Current rating
Protection class
Sound emission level
Liquid temperature
Ambient temperature
Installation
Operating pressure
Minimum suction pressure
Maximum suction pressure
Electric panel
Pumps
Tanks
Starts per hour
1 x 230 V +/- 10 %, 50 Hz (Single-phase)
3 x 400 V +/- 10% , 50 Hz (Three-phase)
See rating plate on electric panel
Electric pump IP55
Electric panel IP55
Converter IP55 up to 11kW, IP54 above
50Hz 2900 min -1 LpA (dB±2)
P2 (kW) 1P 2P 3P 4P
2.2 <70 <70 <70 <71
3 <70 <70 71 72
4 <70 70 72 73
5.5 <70 71 73 74
7.5 <70 72 74 75
11 73 76 78 79
15 75 78 80 81
18.5 75 78 80 81
22 75 78 80 81
0°C to + 40 °C
0°C to + 40 °C
Indoor, protected from the weather.
Away from heat sources.
Max 1000 m ASL
Max 8 bar, 10 bar, 16 bar Depending on the type of pump ( see in-
structions)
According to NPSH curve with a margin of at least 0.5 m for air-free water
Make sure the inlet pressure plus the closed delivery pressure does
not exceed the maximum operating pressure.
Max power: see rating plate of electric panel
Probe electrodes voltage 12Vac
See pump instructions manual
See tank instructions manual. If installed, they may limit the opera-
ting temperature and pressure
kW n
0.25 – 0.37 – 0.55 – 0.75 – 1.1 – 1.5 – 2.2 – 3 60
4 – 5.5 – 7.5 40
11 - 15 30
18.5 – 22 24
30 – 37 16
45 8
You can use the following chart to note down the model and code number of the pressure booster set, as
shown in the rating plate. Please provide this information when requesting service.
Set Model
Code
Pumps
Serial number
Installation date
Setting (bar)

18
Français
fr
AVERTISSEMENTS POUR LA SÉCURITÉ DES ERSONNES ET DES CHOSES
Ci-après les symboles utilisés
DANGER
La non-observation de la prescription entraîne un risque de dommages aux
personnes et/ou aux choses
DÉCHARGES ÉLECTRIQUES
La non-observation de la prescription entraîne un risque de déchrges
électriques
AVERTISSEMENT
La non-observation de la prescription entraîne un risque de dommages aux
choses ou à l'environnement
FRANÇAIS INDEX INSTRUCTIONS
1 GÉNÉRALITÉS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
2 DESCRIPTION DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3 FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
4 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
5 RÉLAGES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6 MISE EN SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7 MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
8 LISTE DES COMPOSANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
9 RÉPARATIONS - PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
10 RECHERCHE DES PANNES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
11 MISE HORS SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
12 DONNÉES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Ce manuel se compose de deux parties, la première destinée à l'instllateur et à l'utilisateur, la deuxième
seulement pour l'installateur.
Avant de commencer l'installation, lire attentivement ces instructions et respecter les normes
locales.
L'installation et la maintenance doivent être effectuées par du personnel qualiié.
Le groupe de surpression est une machine automatique, les pompes peuvent se mettre en
marche de manière automatique sans préavis.
Le groupe contient de l'eau sous pression, réduire à zéro la pression avant d'intervenir.
Effectuer les connexions élecriques dans le respect des normes.
Assurer une mise à la terre ou efficace.
Avant toute intervention sur le groupe déconnecter l'alimentation électrique
En cas d'endommagement du groupe, déconnecter l'alimentation électrique pour éviter les
décharges.
En cas d'endommagement du groupe, fermer les robinets d'arrêt pour éviter le risque d'inon-
dation.
ATTENTION

1. Généralités
Les groupes de surpression Lowara série GHV sont projetés pour transférer et augmenter la pression de
l’eau propre dans les circuits de distribution de l’eau des habitations, bureaux, collectivités et industrie.
Limites d’utilisation
Température du fluide : de 0 °C à +40 °C
Température ambiante : de 0 °C à + 40 °C
Pression de service : Max. 8 bar, 10 bar, 16 bar suivant le type de pompe (voir livret)
Pression minimum à l’entrée : Conformément à la courbe NPSH et aux fuites avec une marge d’au
moins 0,5 mètre à augmenter en cas d’eau contenant de l’air.
Pression maximum à la sortie : La pression à l’entrée plus la pression donnée par la pompe contre le ro-
binet fermé doit être inférieure à la pression maximum de service.
Démarrages horaires : Ne pas dépasser le nombre de démarrages horaires indiqué dans les
données techniques de la section 12
La température du fluide et la pression peuvent subir des limitations liées au réser-
voir et à la membrane. Respecter les limites d’utilisation !
2. Description du produit
Le groupe de surpression est composé d’électropompes identiques raccordées en parallèle et montées
sur une base commune, de collecteurs d’aspiration et de refoulement, de robinets d’arrêt, de clapets de
retenue, d’un manomètre, de capteurs de pression, de convertisseurs de fréquence et d’un coffret de
commande monophasé ou triphasé.
L’installation doit inclure un réservoir à membrane. Sur le collecteur de refoulement sont prévus des rac-
cords pour installer, avec un robinet d’arrêt, des réservoirs de 24 litres. Avec les réservoirs, prévoir un
support adéquat pour le collecteur ; des réservoirs supplémentaires peuvent être installés au sol et rac-
cordés au collecteur.
3. Fonctionnement
Les pompes sont actionnées par les convertisseurs suivant la demande de l’installation.
Au premier puisage, c’est le réservoir à membrane qui fonctionne.
Quand la pression baisse jusqu’à la valeur de réglage, la première pompe se met en marche avec un
nombre de tours variable.
Si la consommation augmente, les tours augmentent et les pompes successives se mettent en marche.
Si la consommation d’eau diminue, les tours diminuent jusqu’à l’arrêt des pompes.
Si la consommation d’eau diminue ultérieurement, la dernière pompe remplit le réservoir et s’arrête.
Version monophasée GHV/…../M
La version monophasée est équipée du coffret de commande à alimentation monophasée, les convertis-
seurs de fréquence alimentent les moteurs avec une tension triphasée à fréquence variable.
Dans le coffret sont installés des interrupteurs automatiques de protection de ligne pour chaque conver-
tisseur de fréquence.
Version triphasée GHV
La version triphasée est équipée du coffret de commande à alimentation triphasée, les convertisseurs de
fréquence alimentent les moteurs avec une tension triphasée à fréquence variable.
Dans le coffret sont installés des interrupteurs automatiques de protection de ligne pour chaque conver-
tisseur de fréquence et un interrupteur général.
ATTENTION
19
fr

20
fr
4. Installation
Déplacer le groupe avec des engins adaptés en évitant les chocs, ne pas utiliser les œillets du moteur
pour le levage. Vérifier avant l’installation qu’il n’a pas subi de dommages au cours du transport. Installer
le groupe de surpression dans un local bien aéré en laissant un dégagement suffisant (0,5 m) sur les
côtés et sur le devant pour la maintenance. Les réservoirs peuvent être installés sur le groupe ou sur le
sol. Poser le groupe sur une surface plane et solide.
Tuyaux
Les tuyaux raccordés au groupe doivent avoir des dimensions adéquates (maintenir dans la mesure du
possible le diamètre du collecteur). Pour éviter les sollicitations, nous conseillons de monter des joints
de dilatation et des supports appropriés pour les tuyaux. On peut utiliser une extrémité quelconque du
collecteur en fermant celle qui n’est pas utilisée.
Le poids des tuyaux et des réservoirs augmente quand ils sont pleins d’eau.
Avant la mise en service du groupe, vérifier que tous les raccords non utilisés sont
bien fermés et serrés.
Protection contre la marche à sec
Les coffrets électriques sont prévus pour pouvoir y connecter un flotteur (utilisable pour les réservoirs
ouverts) ou un pressostat de minimum côté aspiration (valeur suggérée 0,2 – 0,4 bar). Les coffrets sont
prévus pour la connexion de sondes à trois électrodes. Se référer au schéma électrique du coffret pour
les connexions. L’intervention de la protection peut être retardée en agissant sur les réglages du coffret.
Quand les conditions de pression minimum sont rétablies, les pompes sont mises en marche en automatique.
Les groupes sont fournis avec la protection désactivée (valeur d’usine)
Choix du réservoir
Les groupes de surpression à vitesse variable peuvent fonctionner avec des réservoirs de dimensions
réduites par rapport aux systèmes traditionnels ; en général il suffit d’un réservoir d’une capacité en li-
tres égale à environ 10% du débit nominal d’une seule pompe, exprimé en litres/minute. Le volume né-
cessaire peut être réparti sur plusieurs réservoirs.
Connexions électriques
Le branchement de l’alimentation électrique doit être exécuté par un électricien agréé
conformément aux normes locales.
Avant d’effectuer les connexions débrancher le groupe!
Le schéma électrique et les étiquettes du coffret contiennent les informations nécessaires pour la connexion et les
valeurs requises pour l’alimentation de secteur.
Ne pas mettre les pompes en service sans les avoir préalablement remplies de liquide.
Voir le livret d’instructions des pompes. Pour la mise en service, suivre la procédure
de la section 6.
Version monophasée
Le moteur est protégé contre la surcharge par le convertisseur. Si les règlements locaux l’exigent, instal-
ler une protection supplémentaire. Le câble de type et section adaptés doit être connecté dans le coffret:
- L1 et N aux bornes d’entrée
- PE à la borne de terre identifiée par ce symbole
Version triphasée
Le moteur est protégé contre la surcharge par le convertisseur. Le câble de type et section adaptés doit
être connecté dans le coffret :
- L1, L2, L3 aux bornes de l’interrupteur principal
- PE à la borne de terre identifiée par ce symbole
ATTENTION
ATTENTION
ATTENTION
INFORMATIONS POUR L’INSTALLATEUR
