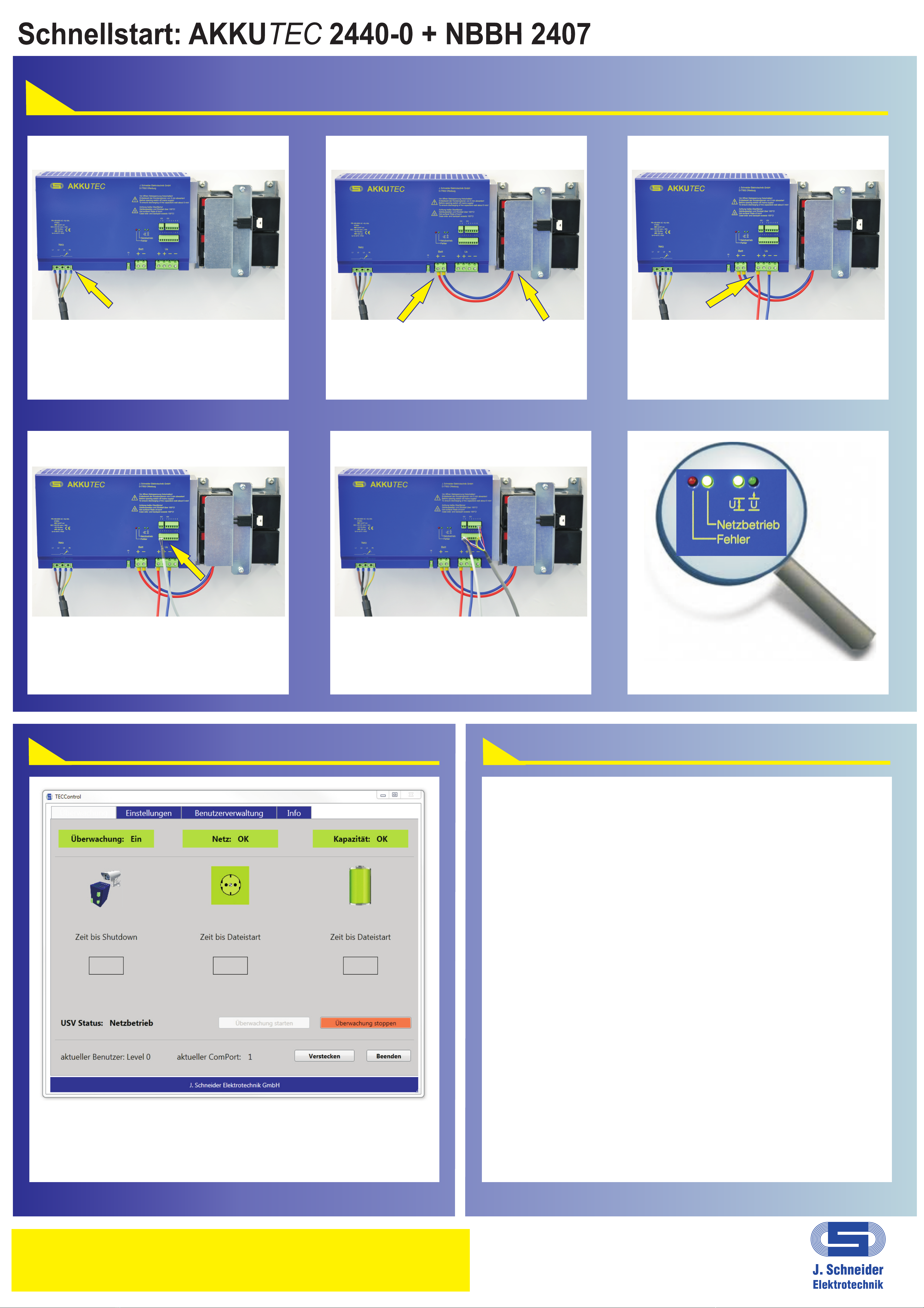

J. Schneider Elektrotechnik AKKUTEC 2440-0 User manual

Anschluss des AKKUTEC an das
Versorgungsnetz (400VAC)
Elektrischer Anschluss und Inbetriebnahme
Helmholtzstrasse 13 Tel. 0781 / 206-0
77652 Offenburg Fax 0781 / 2 53 18
Werner-von-Siemens-Strasse 12 www.j-schneider.de
77656 Offenburg-Elgersweier [e-mail]
Shutdown-Software
1.
Anschluss des Akkus an den
Batterieanschluss des AKKUTEC
2.
3.
Anschluss der Last an den gepufferten
24VDC Ausgang des AKKUTEC
4.
Die TECControl Software automatisiert den System-Shutdown bei
Netzausfall und den kontrollierten System-Neustart bei
Netzwiederkehr. Unkontrollierte Prozessstops werden vermieden.
Fordern Sie unsere Unterlagen an!
Achtung! Die Sicherheitshinweise der Betriebsanleitung sind zu beachten.
Der Anschluss ist nur durch Elektrofachkräfte erlaubt.
Das Blatt „Schnellstart“ dient nur als Hilfestellung.
5.
Verdrahtung Temperatursensor
Eigenschaften
- Batterieladegerät mit I/U-Ladekennlinie
- Mikrocontrollergestütztes
Batteriemanagement
- Temperaturnachführung der Ladespannung
durch externes Sensormodul
- Geringer Verkabelungsaufwand durch
integriertes Netzteil
6.
Zuschaltung der Versorgung
Der Akku ist in Ordnung und
wird geladen.
Die LEDs „Netzbetrieb“ und
„Batteriespannung ok“ leuchten.
Anschluss des RS232
Schnittstellenkabels
(Art. Nr. PSDP0324G0100X)

Connect the AKKUTEC to the mains
(400VAC)
Electrical Connection and Start-up
Helmholtzstrasse 13 Phone +49 (0)781 / 206-0
77652 Offenburg Fax +49 (0)781 / 2 53 18
Werner-von-Siemens-Strasse 12 www.j-schneider.de
77656 Offenburg-Elgersweier [e-mail]
Shutdown-Software
1.
Connect the battery to the battery connector
of the AKKUTEC
2.
3.
Connect the load to the buffered
24VDC output to the AKKUTEC
4. 5.
Wiring of the temperature sensor
Characteristics
6.
Switch on the power supply.
The battery is fine and the
charging process starts.
The LEDs „Netzbetrieb“ and
„battery voltage“ illuminate.
Connect the RS232 interface cable
(Art. No. PSDP0324G0100X)
ATTENTION! The safety notes of the operating instructions have to be regarded.
Installation and wiring work may only be carried out by qualified electricians.
The sheet „Quickstart“ is only a support.
- Battery charger with I/U-charging
characteristics
- Microcontroller-based battery management
- Temperature adapter of the charging voltage
by external sensor module
- Low wiring due to integrated power supply
The TECControl-Software automates the system-shutdown at
power failure and the controlled system-restart after
power recovery.
Please ask for futher information!
