JAEWONCNC IROAD iair pro User manual

USER MANUAL

목차
제품 특징
제품 구성품
별도 구성품
제품 구성 및 기능
사용 방법
블루투스
아이로드 아이에어 프로 앱
필터 교체 방법
주의사항
제품 사양 / 적합성평가 표시
품질보증
1
3
4
5
6
10
11
12
13
14
16
한 글
한 글

프리필터
큰 먼지 제거
고성능필터
미세먼지 제거
활성탄필터
냄새, 악취 제거
제품 특징
● KITECH 한국생산기술연구원 필터 성능 테스트 결과 (C18N230302)
3중필터 방식으로 굵은 먼지 뿐 아니라 0.3㎛ 이상 사이즈의 미세먼지 및 유해 물질을 효과적으로 제거,
차량 내 공기를 깨끗하게 정화시킵니다.(E12 등급 이상, 99.81% 제거)
*테스트는 의뢰자 요청 시험법(Modified BS EN 1822-3)에 따른 (Test aerosol : NaCL, Face velocity : 5.33 cm/sec)
실험 결과이며, 테스트 결과는 실제 사용 환경에 따라 달라질 수 있습니다.
● 3중 필터방식
1

한 글
● 저소음 강력한 소용돌이 타입 모터팬으로 빠른 공기정화
저소음(최대 64dB) 제품으로 실내에서 조용하고, 강력한 모터사용(4,000R.P.M)
다량의 공기를 흡입하여 정화한 후 빠르게 깨끗한 공기 배출
승용차(3.3㎡) 기준 15분이면 미세먼지 쾌속정화 가능
*승용차(3.3㎡)에서 자체 테스트 기준으로 실제 사용 환경에 따라 달라질 수 있습니다.
● 블루투스 스마트폰 연동
블루투스를 이용하여 스마트폰과 연동, 필터 교체 주기 알림 ,현재 공기 상태 및 모터 속도 등을 제어 가능
● 미세 먼지 및 유해가스 센서
미세먼지 / 초미세먼지 및 유해가스 센서를 장착하여 실시간으로 공기의 질을 체크하여
능동적으로 공기 정화
● 내부 공기 환기 필요 알림
유해가스 농도를 상시 측정하여 일정 농도 이상이 될 경우 운전자에게 환기 경고음 알림기능
● 멀티 컵홀더
추가로 구성된 컵받침을 컵홀더의 홀 부분에 결합하여 멀티 컵홀더로 사용 가능
● DC 12V/24V 시거잭 전원 공급
DC 12V/24V 시거잭 전원 공급으로 차량에서 손쉽게 사용 가능
2

제품 구성품
● 공기청정기 + 필터 1ea (제품 내장 설치)
● 사용설명서
● 시거잭 전원 케이블(DC 12V/24V)
● 컵홀더
● 컵받침대
● 3M 양면테이프
● 고정용 압축스펀지 4ea
3
USER MANUAL

별도 구성품
● 필터
● 가정용 어뎁터
● 컵받침대
4

작동 버튼
● 짧게 터치
저속
켜짐 : 저속 모드 동작
저속 > 중속 > 고속 > 자동 > 저속
(풍속 조절-순환)
● 길게 터치
절전(전원 대기) 모드로 전환
제품 구성 및 기능 5
● 제품 상단부 LED 기능 안내
중속
켜짐 : 중속 모드 동작
고속
켜짐 : 고속 모드 동작
AUTO 모드
켜짐 : AUTO 모드 동작
공기 상태 LED
좋음 / 보통 (색상-BLUE)
나쁨 (색상-ORANGE)
매우나쁨 (색상-RED)

사용 방법

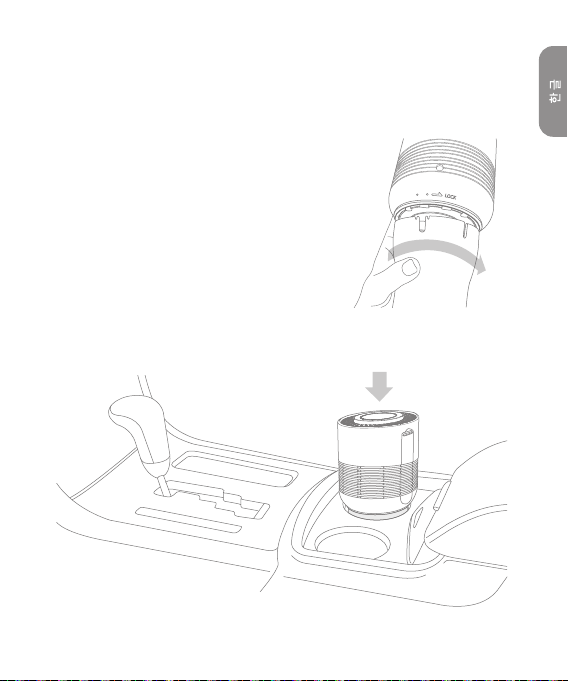

1. 제품 하단부에 표기된 잠금방향 표시와 컵홀더 중앙을 맞춘 뒤,
표시와 같은 방향(오른쪽)으로 돌려서 결합 합니다.
6
2. 결합된 제품을 차량의 컵홀더에 거치하여 설치합니다.

3. 차량별 컵홀더 규격의 차이로 삽입된 제품의 고정이 어려울 시, 하단의 예시처럼
동봉되어 있는 두께가 다른 스펀지 2개를 부착하여 안정적으로 고정합니다.
7
3-1. 차량별 컵홀더 규격에 따른 스펀지 부착
- 규격이 조금 큰 경우
두께 3T 스펀지를 제품의 하단에 감싸듯이 부착하여 사용합니다.
- 규격이 많이 큰 경우
두께 5T 스펀지 한개 혹은, 스펀지 두개를 합쳐 부착하여 사용합니다.

3-2. 스펀지 부착 후 컵홀더 삽입
- 차량의 컵홀더 규격에 맞춰 스펀지를 부착한 제품을 사용에 용이한 위치의 컵홀더에
삽입하여 흔들림을 방지합니다.
<사이즈 참조>
- 지름(mm)
① 내부 지름 : 63
② 입구 지름 : 85
- 높이(mm)
③ 내부 높이 : 50
④ 총 높이 : 100
* 지름이 65mm 이상, 깊이가 40mm 이상인 컵홀더가 있는
모든 차량에서 사용이 가능합니다.
8
2
1
4
3

4. 차량의 시거잭 단자에 시거잭 케이블을 연결하여 주십시오.
5. 제품 후면의 전원 스위치 버튼을 눌러 작동합니다.
(LED 조명으로 작동 여부를 확인하실 수 있습니다.)
9
6. 기본 구성품인 컵받침대를 컵홀더의 홀에 끼워서 제품에 결합하면
컵받침대를 추가적으로 사용할 수 있습니다.
컵받침대 추가 시 주의 사항
- 컵받침대 지름(73mm)에 맞는 사이즈의 컵만
거치가 가능합니다.
- 무게가 많이 나가는 물건은 컵받침대의 손상이나
제품의 흔들거림을 일으킬 수 있습니다.

블루투스
1. 모바일 기기의 Play 스토어 또는 App Store에서 “아이로드 아이에어 프로”
앱을 내려 받습니다.
2. 모바일 기기에서 블루투스 기능을 켭니다.
3. 모바일 기기에서 “아이로드 아이에어 프로” 앱을 실행,
화면 안내에 따라 연결을 완료하십시오.
● 블루투스 연결 시 주의사항
사용자의 모바일 기기의 블루투스가 켜져 있는지 확인하시기 바랍니다.
( 블루투스 기능 설정은 모바일 기기 및 소프트웨어 버전에 따라 다를 수 있습니다.)
“아이로드 아이에어 프로” 기기가 꺼져 있거나 전원이 정상적으로 들어오는지 확인 하시기 바랍니다.
“아이로드 아이에어 프로” 기기가 다른 모바일 기기에 연결되어 있는지 확인 하시기 바랍니다.
모바일 기기와 “아이로드 아이에어 프로” 사이의 거리는 10m 이내에서 사용하세요.
( 장애물이 없는 곳에서 사용하세요. 사용 거리는 사용 환경에 따라 달라질 수있습니다.)
10

아이로드 아이에어 프로 앱 11
기기 전원
전원 ON / OFF
필터의 상태를
백분율 단위(%)로 알림
바람 세기
A : AUTO 모드
1 : 모터1단(저속)
2 : 모터2단(중속)
3 : 모터3단(고속)
미세먼지 수치(PM 2.5)
실내 온도/습도
0(좋음)~76이상(매우나쁨)
실내공기 / 환기알림
외부 미세먼지 상태
필터상태
자동 / 수동
모터 자동 / 수동모드 제어
● 초미세먼지 농도는 오염도 수치와 색상으로 표시됩니다.
공기상태 공기상태 표시
좋음
보통
나쁨
매우나쁨
파랑
녹색
주황
빨강
미세먼지 농도 ( ㎍ / ㎥ )
1 ~ 15
16 ~ 35
36 ~ 75
76 ~ 999

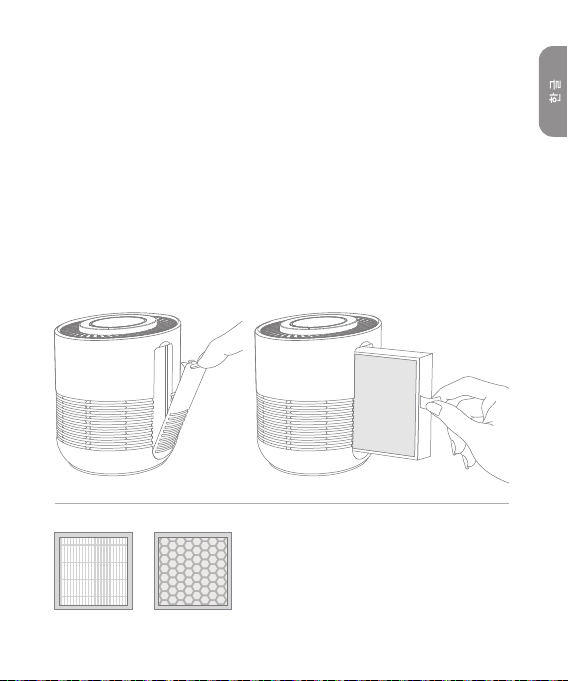

필터 교체 방법
● 필터 교환 시기는 300시간 내외(3~6개월) 사용을 권장합니다.
1. 필터를 교체하기 전에 반드시 전원을 OFF한 후 교체합니다.
2. 필터 커버 윗 부분의 홈을 손가락으로 눌러서 커버를 분리 합니다.
3. 내부의 필터 끈 손잡이를 당겨서 필터를 제거하고,
새로운 필터의 *정면이 앞을 향하도록 설치 후 필터 커버를 결합하여 줍니다.
12
*정면 후면
필터 교체 시 주의 사항
- 좌측의 그림을 참고하여 필터의 정면이 앞을 향하도록
필터를 교체하세요.
* 필터의 후면이 앞을 향하도록 교체할 경우, 제품의 성능이 저하될 수 있습니다.

13주의사항
● 본 제품은 DC 12V/24V 전용 제품입니다. 동봉된 전원 케이블로만 필히 사용해야 합니다.
● 본 기능 외의 용도로 사용하지 마십시오.
● 어린이나 애완동물의 손에 닿지 않도록 주의하십시오.
● 운전 중에는 위험하오니 절대로 조작하지 마십시오.
(차량의 시동을 걸기 전 차량의 전원과 제품을 반드시 분리하십시오.)
● 차량의 시동을 끄기 전, 반드시 본 제품의 전원을 OFF하십시오.
(상시 전원이 들어오는 일부 차량의 경우 배터리 방전이 될 수 있습니다.)
● 직사광선 및 열기에 장시간 노출되지않도록 하십시오.
● 제품에(공기흡입구 및 상단 공기 배출구) 물이나 액체가 닿지 않도록 주의하십시오. 감전, 화재의
원인이 될 수 있습니다. 액체 및 먼지 등을 청소 시 전원을 분리한 후 마른 천으로 닦아 주십시오.
● 필터 교환 시 전원을 OFF 후 교체하십시오.
● 제품 설치 시 에어백 또는 굴곡이 심한 곳에는 설치하지 마십시오.
● 장시간 작동시 약간의 열이 발생할 수 있습니다.
● 잘못된 사용으로 인한 사고, 고장 및 파손은 본사에서 책임지지 않습니다.
● 제품포장 개봉 후에는 반품이 불가하며, 사용자 임의로 분해 및 개조한 경우 A/S가 불가능합니다.

14제품 사양
제품명
모델명
정격전압
소모전력
필터
무게
크기
동작소음
제조사
제조국
아이로드 아이에어 프로
IROAD iair pro
DC12V/24V, 1.5A
최저: 0.8W, 최고: 3.5W (필터 장착 기준)
프리필터 + 고성능필터 + 활성탄필터
0.42kg
112 x 112 x 136
최대 64dB(A)
주식회사 재원씨앤씨
한국
주파수 대역
모듈
버전
동작온도/ 상대습도
2.4 GHz (2402~2480 MHz)
BLUENRG2
Bluetooth 5.0
-20~50℃ / 10~90%
블루투스
● 기자재명칭 : 특정소출력 무선기기 (무선데이터 통신시스템용 무선기기)

기자재의 명칭
제품명
모델명
제조연월
KC인증번호
제조사
제조국가
특정소출력 무선기기(무선데이터통신시스템용 무선기기)
아이로드 아이에어 프로
IROAD iair pro
별도표기
R-C-JWW-IROAD-IAIR-PRO
주식회사 재원씨앤씨
한국
적합성평가 표시 15

16품질 보증
아이로드 아이에어 프로 차량용 공기청정기를 구입해 주셔서 감사합니다.
주식회사 재원씨앤씨는 소비자 피해 보상 규정에 따라 품질 보증을 실시합니다.
● 본 제품은 엄밀한 품질관리 및 검사 과정을 거쳐 만들어진 제품입니다.
정상적인 사용 상태에서 보증기간 이내에 발생한 고장에 대해서는 무상으로 수리를 해 드립니다.
(보증서 유상수리 안내에 해당하는 경우는 서비스 요금이 부과됩니다.)
● 무상 보증 기간은 구매일로부터 산정되므로 구매 일자 증빙을 위한 영수증을 보관하시길 바랍니다.
보증 대상과 무상 보증 기간은 하기와 같습니다.
● 보증기간이 경과하였거나 보증기간 이내라도 하기의 경우에는 유상수리에 해당합니다.
천재지변(화재, 낙뢰, 풍수해 등)에 의한 고장 / 사용상 부주의에 의한 고장(낙하, 침수, 충격, 파손)일 경우
사용 전원의 이상 및 접속 기기의 불량으로 발생한 고장 / 제품의 임의로 분해 및 공식 서비스 센터가 아닌
곳에서 수리를 받은 경우 / 당사의 지정 외 부품, 소모품, 옵션품 등의 사용으로 인한 고장 및 손상
● 반품을 원하시는 경우
제품 구입 후 14일 이내에는 반품 및 교환이 가능합니다.(구입처에서 처리)
제품을 개봉하지 않은 상태에서 구입처에 반품하여 주십시오.
● 제품 포장을 개봉하여 사용하신 제품은 반품 및 환불이 불가능합니다.
● 서비스를 받으시는 요령
제품 사용 도중에 이상이 발생하였을 경우에는 사용설명서 및 홈페이지를 다시 한번 확인한 후,
서비스센터로 연락 주시면 신속히 처리하여 드립니다.
보증대상 보증기간
아이에어 프로 본체
구성품
홈페이지 : www.iroad.kr
고객센터 : 1644-3450
구입일로부터 1년
보증하지 않음
