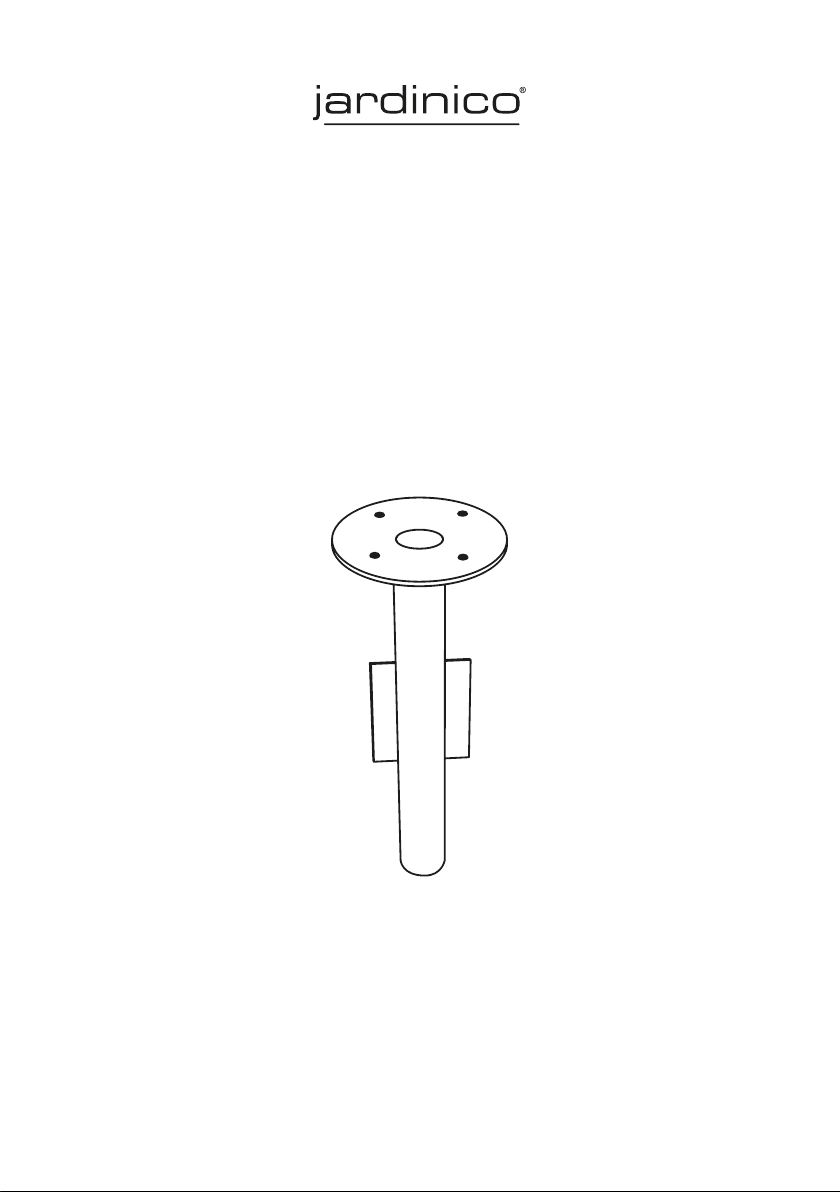

JARDINICO UBIGB-FP-4G-MEDIUM Use and care manual

IN GROUND BASE
ANCRE DE SOL - GRONDANKER - BODENANKER
UBIGB-FP-4G-MEDIUM
ASSEMBLY AND USER MANUAL
NOTICE DE MONTAGE ET D'UTILISATION
MONTAGE- EN GEBRUIKERSHANDLEIDING
MONTAGE- UND GEBRAUCHSANLEITUNG

English 4
Français 7
Nederlands 10
Deutsch 13

4
Rotate
base
EN
Stem
bolts
In ground base
UBIGB-FP-4G-
MEDIUM
Hexagon
wrench 4x
IMPORTANT
Please read this manual before installing the in ground base.
All mount kits should only be professionally installed by a licensed contractor duly
qualied to perform the installation. Jardinico assumes no liability and expressly
disclaims any responsibility for injuries or damages arising from or related to
the failure of buyer to have any mount kit installed by a licensed professional
contractor. Jardinico gives no guarantee, except as explicitly stated in our general
terms & conditions of sale - see website. The in ground base can only be used to
x the matching outdoor umbrella from the Jardinico collection.
All warranty will lapse if this manual is not followed professionally.
If the buyer determines not having a user manual or a manual or instructions
that are unclear to the buyer, then the buyer must report this immediately after
purchase. If the purchased product is installed without the aforementioned
notication, the guarantee lapses.
supplied with outdoor umbrella

5

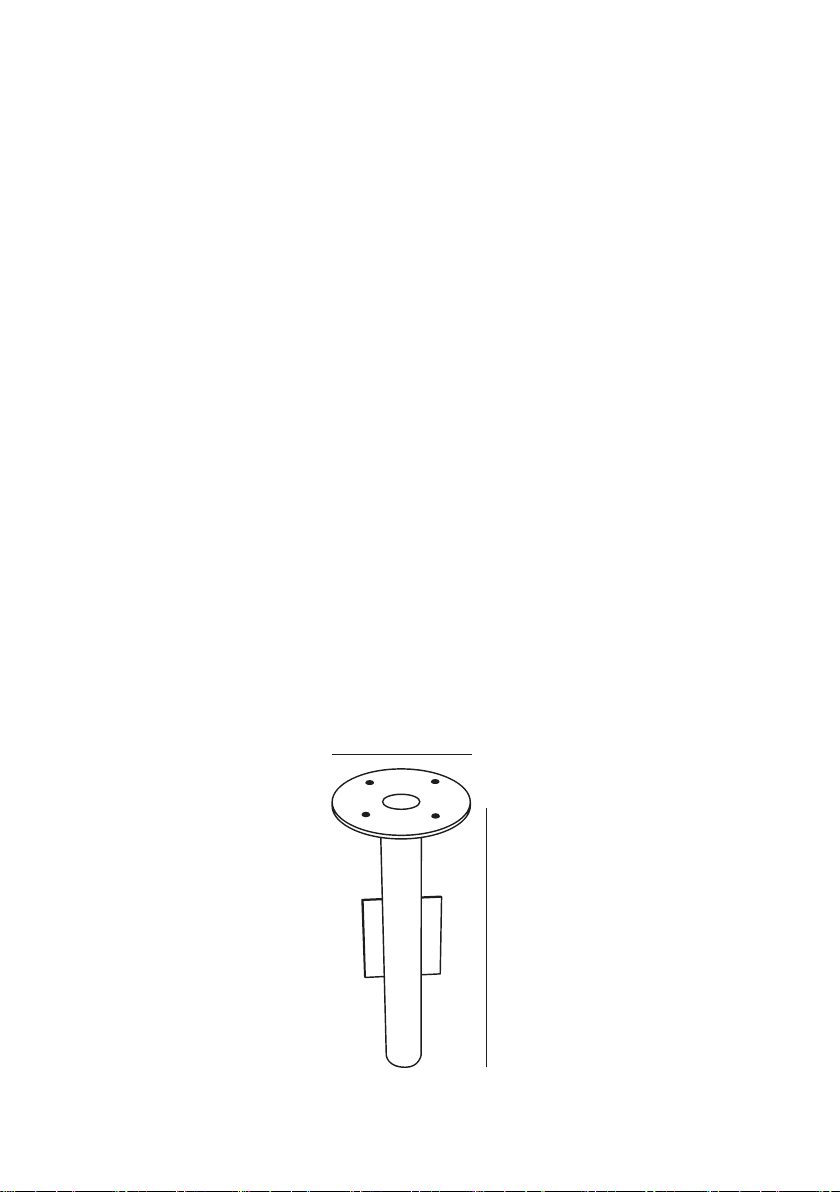

DIMENSIONS
50 cm - 19.7”
14.5 cm - 5.7”
GENERAL GUIDELINES
· Jardinico highly recommends that no outdoor umbrella, regardless of size
or weight, ever be left unattended in the open position. In windy conditions,
it is recommended that umbrellas be closed, removed from their base and
stored or laid horizontally. This will reduce the risk of damage to your umbrella,
furniture and other belongings or property. To ensure stability of your outdoor
umbrella, please observe proper placement and use sufcient weight when
using an umbrella base.
Note: Wind damage and any other damage caused by acts of nature or incorrect
use is not covered under warranty.
Our general sales terms and conditions are always applicable - see website.

6

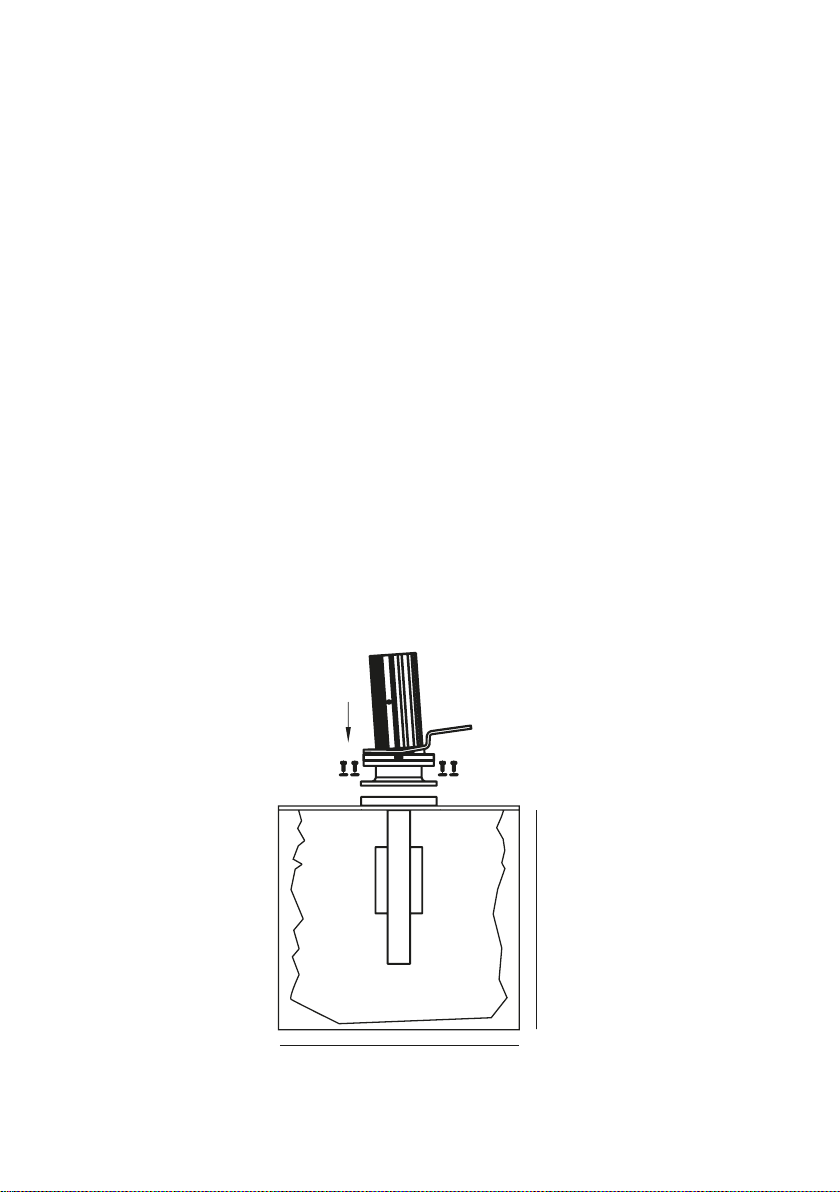

INSTRUCTIONS
· The ground must be at and the total surface should be large enough.
· Dig an approximate 60cm / 23.6" to 90 cm / 35.4" deep by 30cm / 11.8"
wide hole. For rm soil you need a smaller hole of 60 cm deep.
Loose soil needs a larger hole about 90 cm deep for sufcient stability.
· Place the ground base into the hole. The 14.5 cm / 5.7" round plate must be
perfectly horizontal. Put a cement and sand mix into the hole. The top of the
mix should be the same level as the underside of the round plate.
Note: Do not get any dirt in the screw threads. Either apply tape over the holes
on both sides of the plate or place the stem bolts in the threads and remove
them when the concrete is almost set (after 4 to 5 hours).
· Once the concrete has cured, attach the rotation pedal to the in ground base
using stem bolts (4) and the wrench.
Note: The pedal is always included with the umbrella. Make sure it is aligned
correctly. Wait at least 48 hours before installing the parasol.
90 cm - 35.4"
60 cm - 23.6"

7
FR
Pédale Boulons
tige letée
Ancre de sol
UBIGB-FP-4G-
MEDIUM
Clé
hexagon 4x
IMPORTANT
Veuillez lire les instructions avant d'installer l'ancre de sol.
Tous les kits de montage ne doivent être installés professionnellement que par
un entrepreneur agréé dûment qualié pour effectuer l'installation. Jardinico
n'assume aucune responsabilité et décline expressément toute responsabilité
en cas de blessures ou de dommages découlant de ou liés au fait que l'acheteur
n'a pas fait installer un kit de montage par un entrepreneur professionnel agréé.
Jardinico ne donne aucune garantie, sauf celles explicitement mentionnées dans
nos conditions générales - voir site web. L'ancre de sol ne peut être utilisée que
pour xer le parasol assorti de la collection Jardinico. Toute garantie sera annulée
si ce manuel n'est pas suivi de manière professionnelle.
Si l'acheteur constate qu'il n'a pas de manuel d'utilisation ou que les instructions
ne sont pas clairs pour lui, l'acheteur doit le signaler immédiatement après
l'achat. Si le produit acheté est installé sans la notication susmentionnée, la
garantie s'éteint.
fournie avec le parasol

8
DIMENSIONS
50 cm - 19.7”
14.5 cm - 5.7”
CONDITIONS GÉNÉRALES
· Jardinico recommande vivement qu'aucun parasol, quels que soient sa taille
et son poids, ne soit jamais laissé sans surveillance en position ouverte. En
cas de vent, il est recommandé de fermer les parasols, de les retirer de leur
socle et de les ranger ou de les poser horizontalement. Cela réduira le risque
d'endommager votre parasol, vos meubles et autres effets personnels. Pour
assurer la stabilité de votre parasol, veuillez respecter un placement approprié
et utiliser un poids sufsant lorsque vous utilisez un socle.
Remarque : Les dommages causés par le vent et tout autre dommage causé par
des actes de la nature ou une utilisation incorrecte ne sont pas couverts par la
garantie.
Nos conditions générales de vente sont toujours applicables - voir le site web.

9
INSTRUCTIONS
· Le sol doit être plat et la surface totale doit être sufsamment grande.
· Creusez un trou d'environ 60 cm/ 23.6" à 90 cm/35.4" de profondeur par
30 cm/ 11.8" de largeur. Pour un sol ferme, vous avez besoin un trou plus
petit de 60 cm de profondeur. Un sol meuble nécessite un trou plus grand
d'environ 90 cm de profondeur pour une stabilité sufsante.
· Insérez l'ancre de sol dans le trou. La plaque ronde de 14,5 cm / 5,7" doit
être parfaitement horizontale. Mettez un mélange de ciment et de sable
dans le trou. Le dessus du mélange doit être au même niveau que le dessous
de la plaque ronde. Remarque : ne mettez pas de saleté dans les lets des
vis. Appliquez du ruban adhésif sur les trous des deux côtés de la plaque
ou placez les boulons à tige dans les lets et les retirer lorsque le béton est
presque durci (après 4 à 5 heures).
· Une fois que le béton a durci, xez la pédale à l'aide des boulons à tige (4) et
de la clé. Remarque : la pédale est toujours inclus avec le parasol. Assurez-
vous qu'il est correctement aligné. Attendez au moins 48 heures avant
d'installer le parasol.
90 cm - 35.4"
60 cm - 23.6"

10
NL

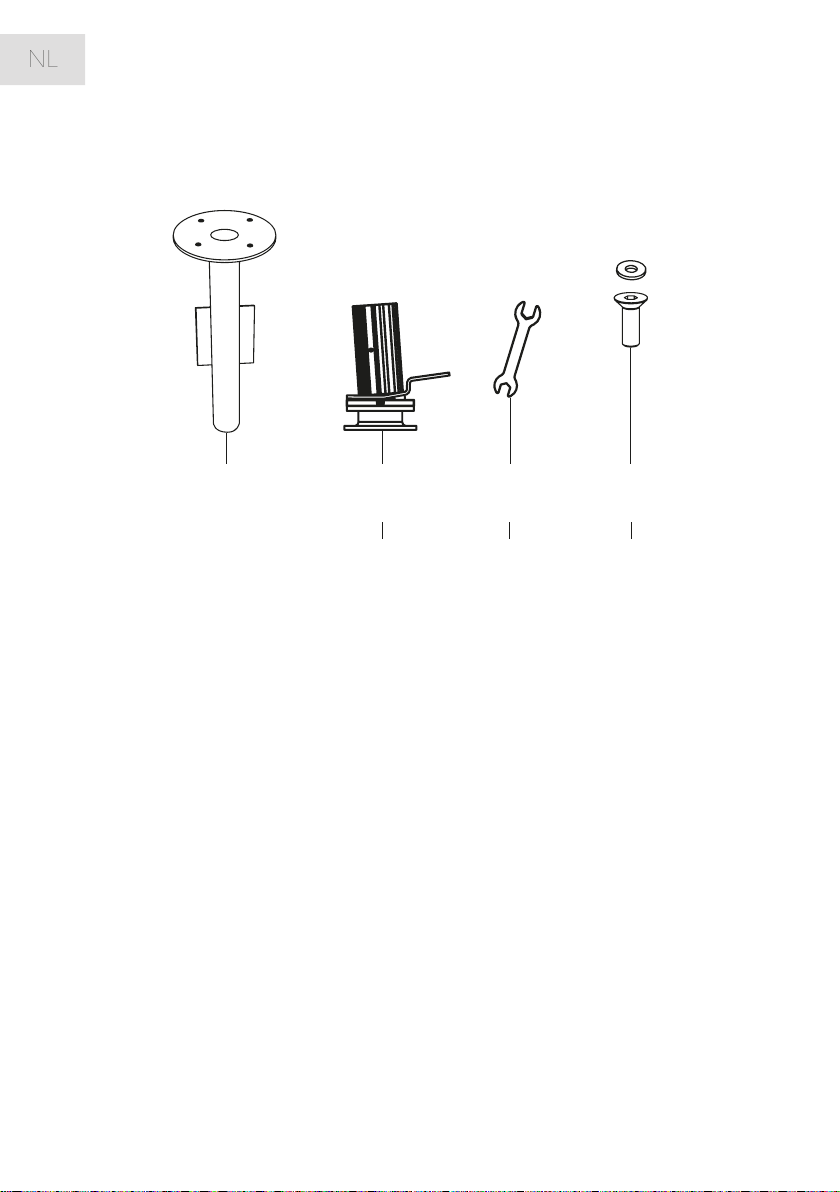

Pedaal Stuurpen-
bouten
Grondanker
UBIGB-FP-4G-
MEDIUM
Moersleutel
4x
BELANGRK
Lees deze handleiding alvorens het grondanker te installeren.
Alle montagesets mogen enkel professioneel geïnstalleerd worden door een
erkende aannemer die gekwaliceerd is om de installatie uit te voeren. Jardinico
aanvaardt geen aansprakelkheid en wst uitdrukkelk elke verantwoordelkheid
af voor letsel of schade die voortvloeit uit of verband houdt met het feit dat
de koper de installatie van het grondanker niet door een erkende installateur
heeft laten uitvoeren. Jardinico geeft geen garantie, behalve zoals uitdrukkelk
vermeld in onze algemene verkoopsvoorwaarden – zie website. Dit grondanker
kan enkel gebruikt worden om de bpassende parasol uit de Jardinico collectie
te bevestigen. Alle garantie vervalt indien deze handleiding niet wordt gevolgd.
Als de koper vaststelt niet over een gebruiksaanwzing te beschikken of een
gebruiksaanwzing die voor de koper onduidelk is, dient de koper dit direct na
aankoop te melden. Indien men overgaat tot installatie van het gekochte product,
zonder de genoemde melding, vervalt de garantie.
voorzien b de parasol

11
AFMETINGEN
50 cm - 19.7”
14.5 cm - 5.7”
ALGEMENE RICHTLNEN
· Jardinico raadt sterk aan om geen enkele parasol, ongeacht de grootte of
het gewicht, onbeheerd achter te laten in geopende positie. B wind is het
aan te raden om de parasol te sluiten, van hun parasolvoet te halen en op
te bergen of horizontaal te leggen. Dit beperkt het risico op schade aan uw
parasol, meubels en andere bezittingen of eigendommen. Om de stabiliteit
van uw parasol te verzekeren, gelieve de juiste plaatsing in acht te nemen en
voldoende gewicht te gebruiken b een parasolvoet.
Opmerking: Windschade en alle andere schade veroorzaakt door natuurrampen
of verkeerd gebruik valt niet onder de garantie.
Onze algemene verkoopsvoorwaarden zn altd van toepassing - zie website.

12
INSTRUCTIES
· De grond moet vlak zn en het totale oppervlak moet groot genoeg zn.
· Graaf een gat van ongeveer 60 cm/ 23,6" tot 90 cm/35,4" diep en 30 cm/ 11,8"
breed. Voor stevige grond heeft u een kleinere put van 60 cm diep nodig.
Losse grond heeft een grotere put nodig van 90 cm diep voor de stabiliteit.
· Plaats het grondanker in het gat. De ronde plaat van het grondanker van 14.5
cm / 5.7" moet perfect horizontaal zn. Vul de put met een mix van cement
en zand. De bovenkant van de mix moet op hetzelfde niveau komen als
de onderkant van de ronde plaat. Opmerking: Zorg dat er geen vuil in de
schroefdraden komt. Breng tape aan over de gaten aan beide zden of plaats
de stuurpen bouten in de schroefdraad en verwder ze wanneer het beton
bna is uitgehard (na 4 tot 5 uur).
· Zodra het beton is uitgehard, bevestigt u de pedaal aan het grondanker met
behulp van de stuurpen bouten (4) en de moersleutel. Opmerking: De pedaal
wordt altd met de parasol meegeleverd. Zorg ervoor dat deze correct is
uitgelnd. Wacht minstens 48 uur alvorens de parasol te installeren.
90 cm - 35.4"
60 cm - 23.6"

13
Drehpedal Befestigungs-
bolzen
Bodenanker
UBIGB-FP-4G-
MEDIUM
Schlüssel
4x
WICHTIG
Lesen Sie diese Bedienungsanleitung vor Installation des Bodenankers.
Sämtliche Montagesätze müssen professionell durch einen anerkannten,
entsprechend qualizierten Installateur installiert werden. Jardinico® übernimmt
ausdrücklich keinerlei Haftung für Verletzungen oder Schäden, die sich aus
der Tatsache ergeben oder damit in Zusammenhang stehen, dass der Käufer
die Installation des Bodenankers nicht durch einen anerkannten Installateur
hat ausführen lassen. Jardinico® gibt keinerlei Garantie, ausgenommen die
ausdrücklich in unseren allgemeinen Verkaufsbedingungen angegebene - siehe
Website. Dieser Bodenanker darf nur für die Befestigung des dazugehörigen
Sonnenschirms aus der Jardinico® Kollektion verwendet werden.
Jedwede Garantie erlischt, wenn diese Bedienungsanleitung nicht fachkundig
befolgt wird. Wenn der Käufer feststellt, dass ihm keine Bedienungsanleitung
vorliegt oder ihm diese nicht klar verständlich ist, muss er dies sofort nach Kauf
melden. Wenn die Installation des gekauften Produkts ohne diese Meldung
erfolgt, erlischt die Garantie.
DE
mit dem Sonnenschirm mitgeliefert

14
ABMESSUNGEN
50 cm - 19.7”
14.5 cm - 5.7”
ALLGEMEINE RICHTLINIEN
· Jardinico rät dringend davon ab, Sonnenschirme - unabhängig von ihrer
Größe oder ihrem Gewicht - unbeaufsichtigt in geöffneter Position zu lassen.
Bei Wind wird empfohlen, den Sonnenschirm zu schließen, von seinem Fuß
zu nehmen und ihn sicher aufzubewahren oder horizontal abzulegen. Dies
verringert das Risiko von Schäden an Sonnenschirm, Möbeln und anderem
Besitz- und Eigentum. Bitte achten Sie darauf, den Sonnenschirm korrekt zu
platzieren und ausreichend Gewicht für dessen Fuß anzubringen, um die
Stabilität des Sonnenschirms zu gewährleisten.
Hinweis: Wind- und jedwede sonstige Schäden, die bedingt durch Witterung
oder falschen Gebrauch entstehen, fallen nicht unter die Garantie.
Unsere allgemeinen Verkaufsbedingungen gelten jederzeit - siehe Website.

15
INSTRUKTIONEN
· Der Boden sollte eben und die Gesamtäche groß genug sein.
· Graben Sie ein Loch von etwa 60 cm / 23,6" bis 90 cm / 35,4" und 30 cm /
11,8" Breite. Bei festem Boden benötigen Sie ein kleineres Loch von 60 cm.
Lockerer Böden erfordern fur ausreichende Stabilität ein größeres Loch miet
einer Tiefe von etwa 90 cm.
· Setzen Sie die Bodenplatte in das Loch. Die runde Platte mit einem
Durchmesser von 14,5 cm / 5,7" muss vollkommen waagerecht sein. Geben
Sie ein Zement-Sand-Gemisch in das Loch. Die Oberseite des Gemischs sollte
auf gleicher Höhe mit der Unterseite der runden Platte liegen.
Hinweis: Achten Sie darauf, dass kein Schmutz in die Gewinde kommt.
Bringen Sie an beiden Seiten Klebeband über den Löchern an oder platzieren
Sie die Befestigungsbolzen im Gewinde und entfernen Sie diese, sobald der
Beton ausgehärtet ist (nach 4 bis 5 Stunden).
· Nach Aushärten des Betons befestigen Sie das Drehpedal mit Hilfe der
Befestigungsbolzen (4) und einem Schlüssel am Bodenanker. Hinweis: Das
Drehpedal wird immer mit dem Sonnenschirm mitgeliefert. Achten Sie auf
dessen korrekte Ausrichtung. Warten Sie mindestens 48 Stunden, bevor Sie
den Sonnenschirm montieren.
90 cm - 35.4"
60 cm - 23.6"

© 2022 Jardinico® - All rights reserved.
www.jardinico.com
