IMPORTANT
Please read this manual before installing the in ground base.
All mount kits should only be professionally installed by a licensed contractor duly
qualied to perform the installation. Jardinico assumes no liability and expressly
disclaims any responsibility for injuries or damages arising from or related to
the failure of buyer to have any mount kit installed by a licensed professional
contractor. Jardinico gives no guarantee, except as explicitly stated in our general
terms & conditions of sale - see website. The in ground base can only be used to
x the matching outdoor umbrella from the Jardinico collection.
All warranty will lapse if this manual is not followed professionally.
If the buyer determines not having a user manual or a manual or instructions
that are unclear to the buyer, then the buyer must report this immediately after
purchase. If the purchased product is installed without the aforementioned
notication, the guarantee lapses.

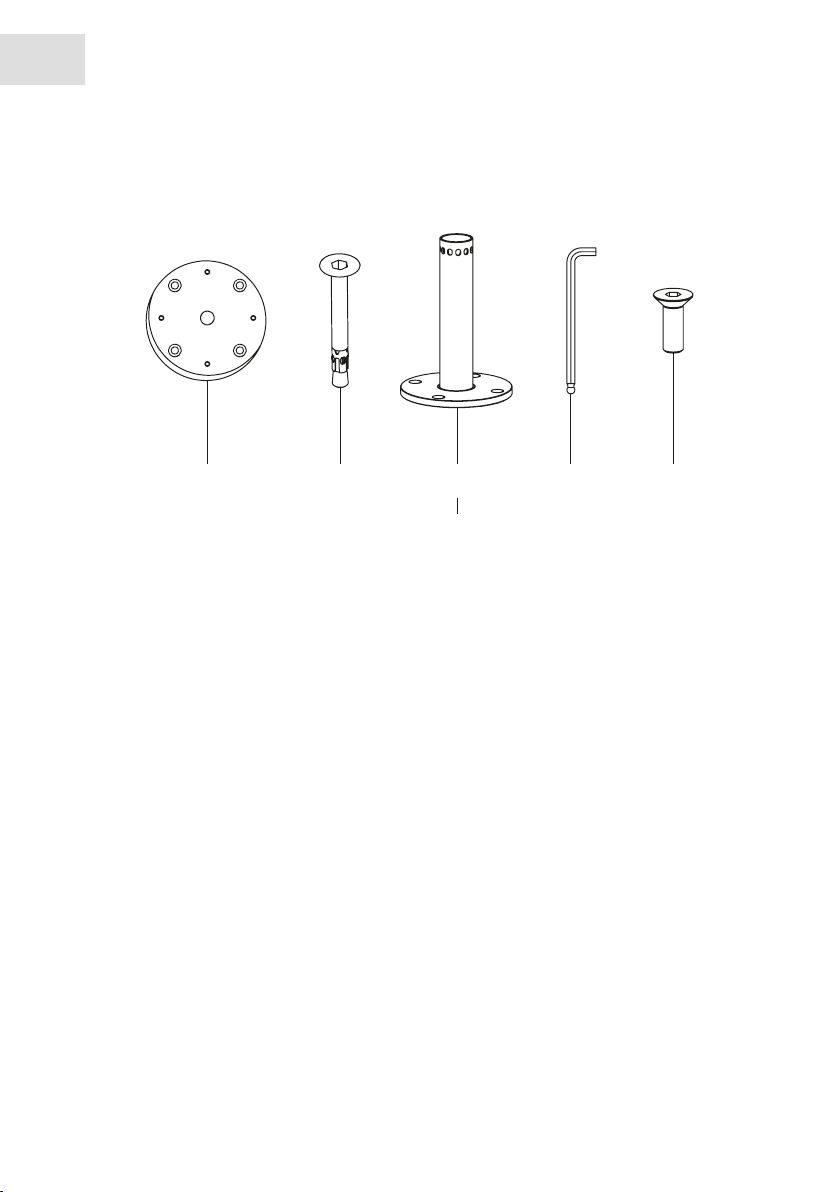

Tube
supplied with
outdoor umbrella
Stem
bolts
M12 - 4x
EN
On ground base
UBOGB-FP-LARGE
Expansion
bolts
4x
Allen
wrench

5

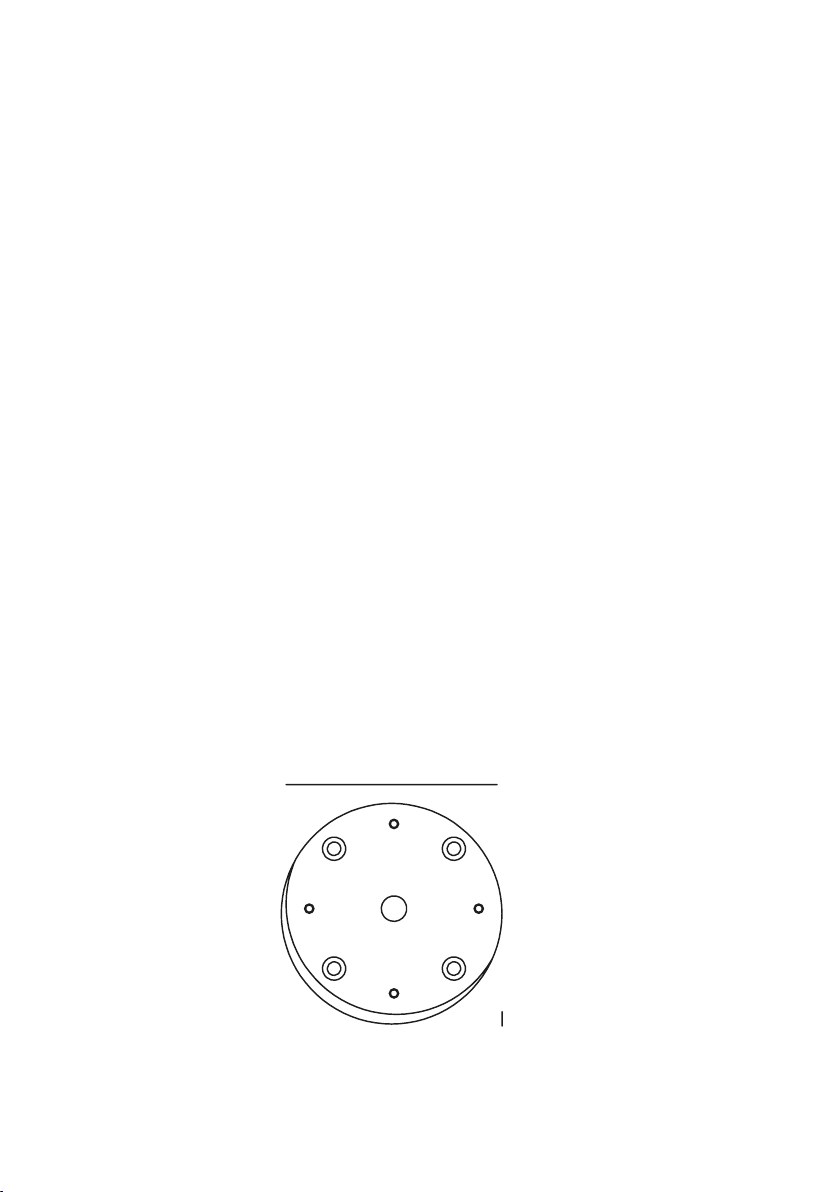

DIMENSIONS
GENERAL GUIDELINES
· Jardinico highly recommends that no outdoor umbrella, regardless of size
or weight, ever be left unattended in the open position. In windy conditions,
it is recommended that umbrellas be closed, removed from their base and
stored or laid horizontally. This will reduce the risk of damage to your umbrella,
furniture and other belongings or property. To ensure stability of your outdoor
umbrella, please observe proper placement and use sufcient weight when
using an umbrella base.
Note: Wind damage and any other damage caused by acts of nature or incorrect
use is not covered under warranty.
Our general sales terms and conditions are always applicable - see website.
25 cm - 9.8"
1.6 cm - 0.6"

6
INSTRUCTIONS

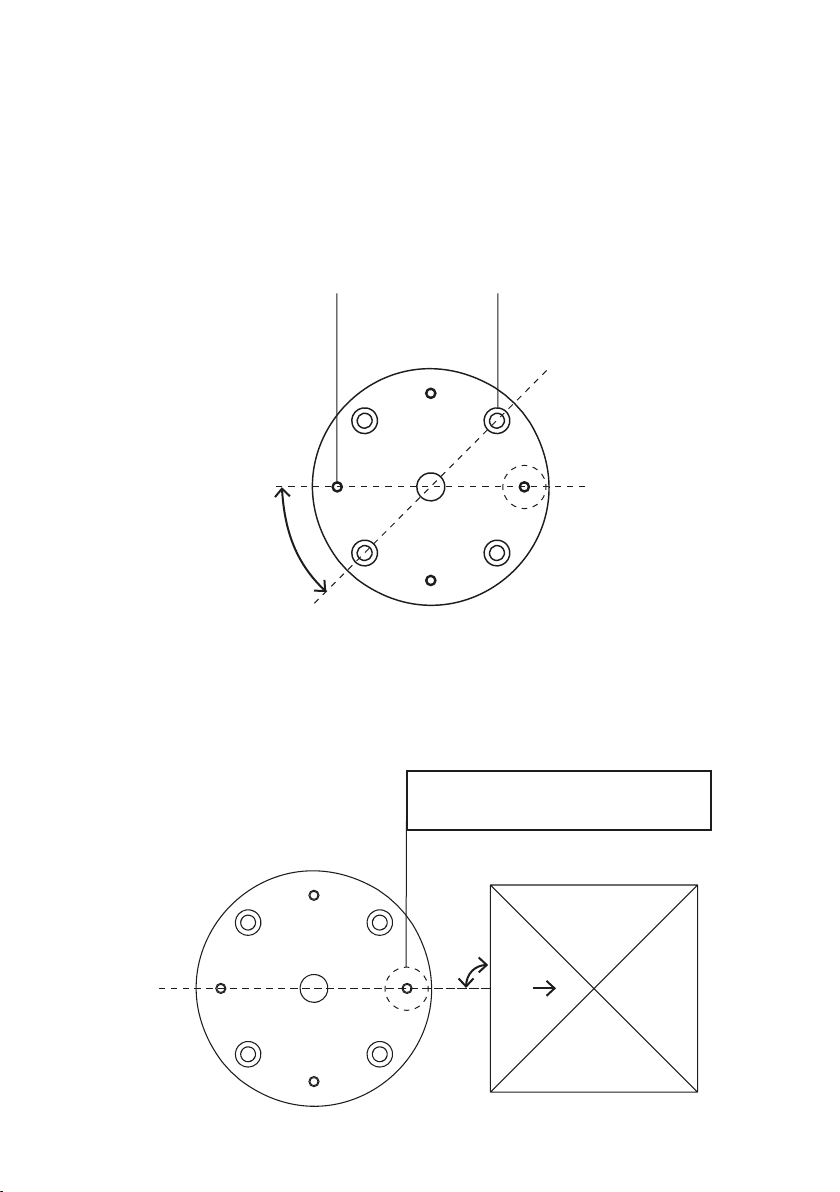

· To achieve the exact desired position of the umbrella, it is imperative that the
on ground base is correctly aligned with the outdoor umbrella.
One of the smallest holes must face the direction of the umbrella.
front
umbrella
90°
One of the smallest holes must
face the direction of the umbrella !
45°
M12 countersunk hole

7
· Drill 4 holes on concrete according to the countersunk holes. The holes must
have a depth of at least 10 cm / 4”. Make sure that all on ground base holes
align with the drilled holes in the concrete.
Note: the concrete must have a thickness of at least 15 cm / 6”
(20 cm / 8” for balcony and/or rooftop applications).
· Insert the expansion bolts (4x) into the countersunk holes and tighten by using
the allen wrench.
· Align the holes of the tube of your outdoor umbrella with the on ground
base holes. Insert the stem bolts (4x) and tighten by using the allen wrench to
secure. Note: The tube is always included with the umbrella. Wait at least
48 hours before installing the parasol.
· Slide the cover over the tube (optional).
Refer to outdoor umbrella manual for further instructions.

8
IMPORTANT
Veuillez lire les instructions avant d'installer l'ancre de sol.
Tous les kits de montage ne doivent être installés professionnellement que par
un entrepreneur agréé dûment qualié pour effectuer l'installation. Jardinico
n'assume aucune responsabilité et décline expressément toute responsabilité
en cas de blessures ou de dommages découlant de ou liés au fait que l'acheteur
n'a pas fait installer un kit de montage par un entrepreneur professionnel agréé.
Jardinico ne donne aucune garantie, sauf celles explicitement mentionnées dans
nos conditions générales - voir site web. L'ancre de sol ne peut être utilisée que
pour xer le parasol assorti de la collection Jardinico. Toute garantie sera annulée
si ce manuel n'est pas suivi de manière professionnelle.
Si l'acheteur constate qu'il n'a pas de manuel d'utilisation ou que les instructions
ne sont pas clairs pour lui, l'acheteur doit le signaler immédiatement après
l'achat. Si le produit acheté est installé sans la notication susmentionnée, la
garantie s'éteint.
Tube
fournie avec
le parasol
Boulons
tige letée
M12 - 4x
FR
Plaque de
montage
UBOGB-FP-LARGE
Boulons
d'expansion
4x
Clé Allen

9
DIMENSIONS
GENERAL GUIDELINES
· Jardinico recommande vivement qu'aucun parasol, quels que soient sa taille
et son poids, ne soit jamais laissé sans surveillance en position ouverte. En
cas de vent, il est recommandé de fermer les parasols, de les retirer de leur
socle et de les ranger ou de les poser horizontalement. Cela réduira le risque
d'endommager votre parasol, vos meubles et autres effets personnels. Pour
assurer la stabilité de votre parasol, veuillez respecter un placement approprié
et utiliser un poids sufsant lorsque vous utilisez un socle.
Remarque : Les dommages causés par le vent et tout autre dommage causé par
des actes de la nature ou une utilisation incorrecte ne sont pas couverts par la
garantie.
Nos conditions générales de vente sont toujours applicables - voir le site web.
25 cm - 9.8"
1.6 cm - 0.6"

10
INSTRUCTIONS

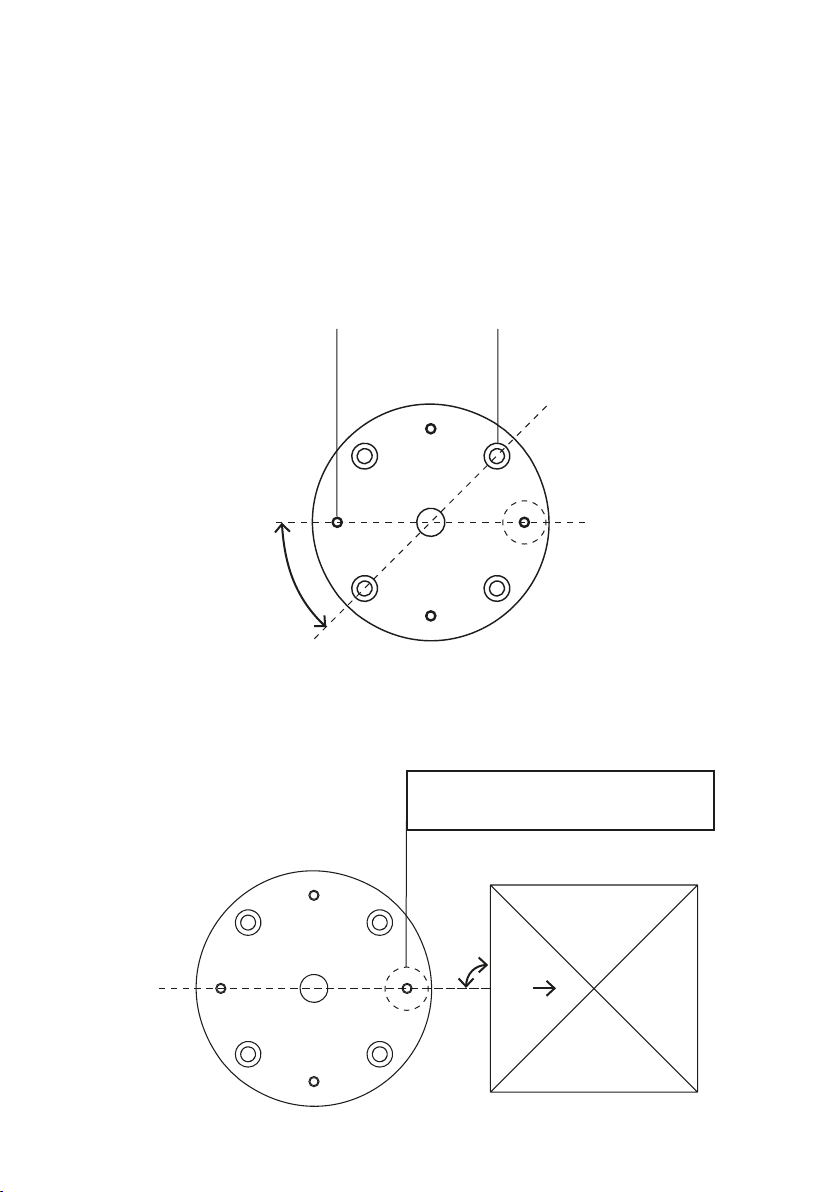

· Pour obtenir la position exacte souhaitée du parasol, il est impératif que la
plaque de montage soit correctement alignée avec le parasol. L'un des plus
petits trous doit être orienté dans la direction du parasol.
face
parasol
90°
L'un des plus petits trous doit être
orienté dans la direction du parasol !
45°
M12 le trou chanfreiné

11
· Forez 4 trous dans le béton en fonction des trous extérieurs chanfreinés. Le
trou doit avoir une profondeur d'au moins 10 cm / 4". Assurez-vous que tous
les trous chanfreinés de la plaque de montage sont alignés avec les trous
percés dans le béton.
Attention: le béton doit avoir une épaisseur d'au moins 15 cm / 6".
(20 cm / 8” pour des applications sur des balcons ou des toits).
· Insérez les goujons d'ancrage (4x) dans les trous chanfreinés et serrez-les à
l'aide de la clé Allen.
· Alignez les trous du tube du parasol avec les trous pratiqués dans le sol.
Insérez les boulons de potence (4x) dans le tube et serrez-les à l'aide
de la clé Allen. Attention: le tube est livré avec le parasol. Attendez au moins
48 heures avant d'installer le parasol.
· Faites glisser le couvercle pour le tube sur le tube (en option).
Se reporter au manuel du parasol pour d'autres instructions.

12
BELANGRK
Lees deze handleiding alvorens het grondanker te installeren.
Alle montagesets mogen enkel professioneel geïnstalleerd worden door een
erkende aannemer die gekwaliceerd is om de installatie uit te voeren. Jardinico
aanvaardt geen aansprakelkheid en wst uitdrukkelk elke verantwoordelkheid
af voor letsel of schade die voortvloeit uit of verband houdt met het feit dat
de koper de installatie van het grondanker niet door een erkende installateur
heeft laten uitvoeren. Jardinico geeft geen garantie, behalve zoals uitdrukkelk
vermeld in onze algemene verkoopsvoorwaarden – zie webiste. Dit grondanker
kan enkel gebruikt worden om de bpassende parasol uit de Jardinico collectie
te bevestigen. Alle garantie vervalt indien deze handleiding niet vakkundig wordt
gevolgd.
Als de koper vaststelt niet over een gebruiksaanwzing te beschikken of een
gebruiksaanwzing die voor de koper onduidelk is, dient de koper dit direct na
aankoop te melden. Indien men overgaat tot installatie van het gekochte product,
zonder de genoemde melding, vervalt de garantie.
Tube
voorzien b
de parasol
Stuurpen
bouten
M12 - 4x
NL
Bevestigingsplaat
UBOGB-FP-LARGE
Snelbouw-
ankers
4x
Inbus-
sleutel

13
AFMETINGEN
ALGEMENE RICHTLNEN
· Jardinico raadt sterk aan om geen enkele parasol, ongeacht de grootte of
het gewicht, onbeheerd achter te laten in geopende positie. B wind is het
aan te raden om parasol te sluiten, van hun parasolvoet te halen en op te
bergen of horizontaal te leggen. Dit vermindert het risico op schade aan uw
parasol, meubels en andere bezittingen of eigendommen. Om de stabiliteit
van uw parasol te verzekeren, gelieve de juiste plaatsing in acht te nemen en
voldoende gewicht te gebruiken b een parasolvoet.
Opmerking: Windschade en alle andere schade veroorzaakt door natuurrampen
of verkeerd gebruik valt niet onder de garantie.
Onze algemene verkoopsvoorwaarden zn altd van toepassing - zie website.
25 cm - 9.8"
1.6 cm - 0.6"

14
INSTRUCTIES

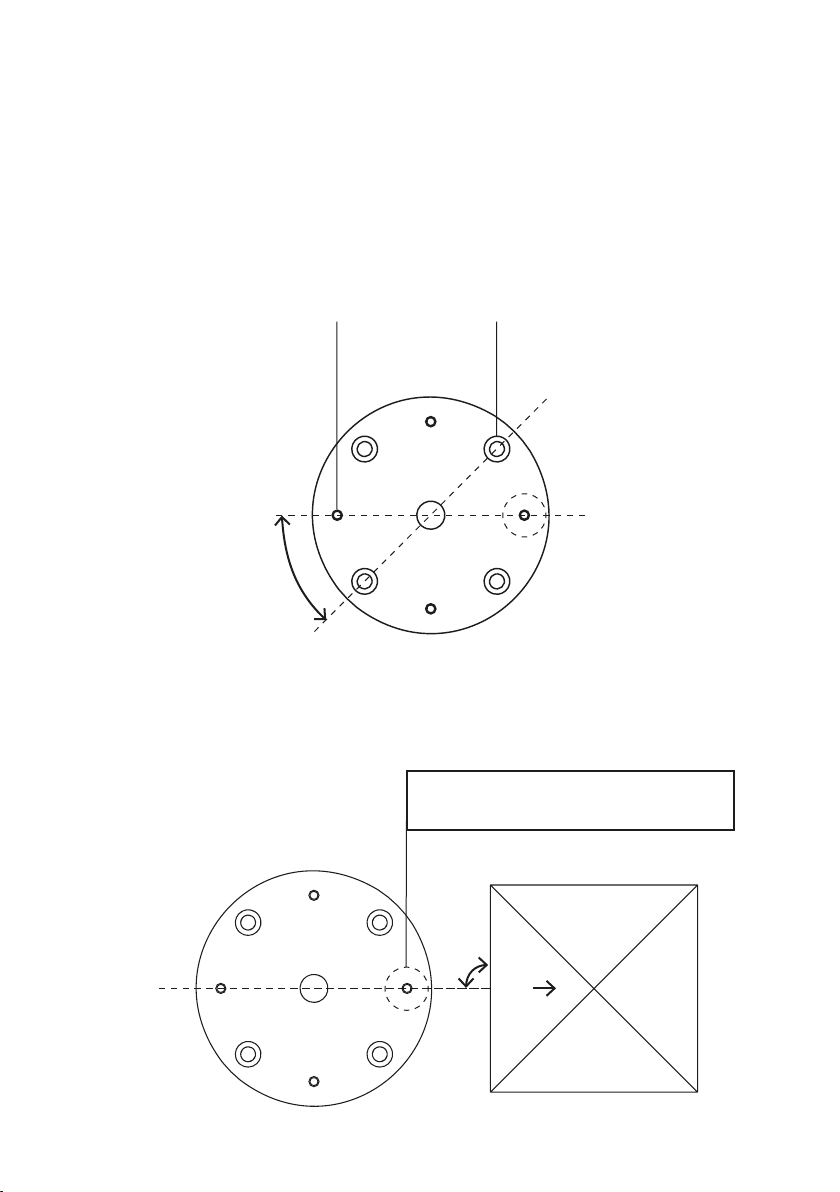

· Om de exacte gewenste positie van de parasol bereiken, is het noodzakelk
