Jata Mini 675 MMC675N User manual

MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUAL DE INSTRUÇÕES
Mod. MMC675N
Mini
675

2
PROTECCION DEL MEDIO AMBIENTE
• En su calidad de consumidor,cuando desee desprenderse del aparato deposítelo para su posterior
tratamiento en un centro de recogida de residuos o contenedor destinado a tal fin.
• Proceda de igual forma cuando tenga que eliminar las pilas usadas.
• Nunca tire el aparato ni las pilas a la basura.De esta manera estará contribuyendo al cuidado y
mejora del medio ambiente.
ENVIRONMENT PROTECTION
• Dispose the appliance according to the local garbage regulations.
• Dispose the batteries according to the local garbage regulation.
• Never throw it away to the rubbish. So you will help to the improvement of the environment.
PROTECÇÃO DO MEIO AMBIENTE
• Na sua qualidade de consumidor,quando desejar desfazer-se do aparelho deposite-o,para o seu
posterior tratamento,num centro de recolha de resíduos ou contentor destinado para tal efeito.
• Proceda de igual forma quando tiver que eliminar as pilhas usadas.
• Nunca deite o aparelho,nem as pilhas,para o lixo.Desta forma estará contribuindo para o cuidado
e a melhoria do meio ambiente.
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES

MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Índice · Index · Índice
ATENCIÓN – ATTENTION – ATENÇÃO
No es recomendable coser prendas gruesas con este modelo.
It is not recommended to sew thick garments with this model.
Não é aconselhável coser tecidos grossos com este modelo.
Instrucciones de seguridad.
Piezas principales.
Accesorios.
Conexión de la máquina a la
toma de corriente.

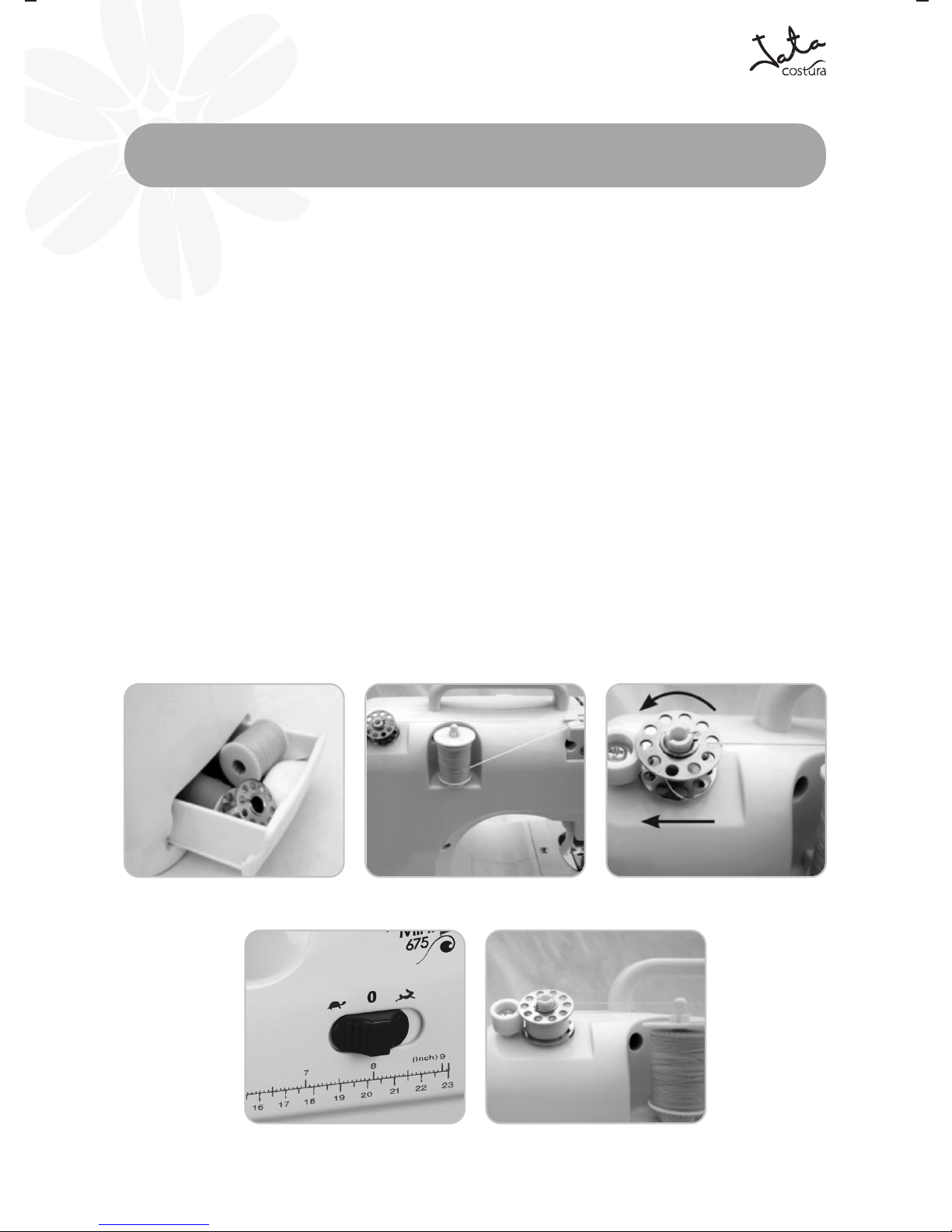

Devanado de la canilla.
Enhebrado.
Enhebrado de la canilla.
Coser.
Ajuste de la tensión del hilo.
Cambio de la aguja.
Cambio del prensatelas.
Características.
Ojal en cuatro tiempos
Brazo libre.
Safety instructions.
Machine identification.
Accessories.
Connecting the machine to the
power supply.
Winding the bobbin.
Ways of threading.
Threading the bobbin.
Sewing.
Adjusting top thread tension.
Needle replacement.
Changing presser foot.
Features.
4 step button hole
Free arm.
Instruções importantes de segurança.
Peças principias.
Acessórios.
Ligação da máquina à tomada de
corrente.
Devanado da canila.
Enfiamento da linha
Enrolar a canela.
Coser.
Ajustamento da tensão da linha.
Substituição da agulha.
Substituição do pé calcador.
Características.
Casa em quatro fases
Braço livre.
4
6
7
7
8
9
10
11
12
13
13
14
14
15
3

4
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Esta máquina de coser está diseñada y fabricada exclusi-
vamente para uso doméstico.Por favor lea todas las ins-
trucciones antes de su utilización y siga las precauciones
de seguridad básicas que se detallan.
ATENCION
Para evitar el riesgo de choque eléctrico:
• No deje desatendida en ningún momento su máquina y
desconéctela de la toma de corriente siempre que no
vaya a ser usada o se proceda a su limpieza.
ADVERTENCIA
Para reducir el riesgo de quemaduras, incendio o le-
siones personales:
• Haga funcionar la máquina de coser solamente cuando
esté montada sobre su mesa de trabajo.
• Este aparato no está destinado para su uso por personas
(incluidos niños) con capacidades físicas, sensoriales o
mentales reducidas,o falta de experiencia y conocimiento,
a no ser que reciban supervisión o instrucciones concretas
sobre el uso del aparato por una persona responsable de
su seguridad.
• Use este aparato solamente para el fin para el que fue
diseñado y utilizando exclusivamente los accesorios re-
comendados por el fabricante, como se indica en este
manual.
• Nunca haga funcionar este aparato si el cable o el enchufe
estuvieran dañados.Si no funcionara adecuadamente,si
se hubiera caído o dañado,o si se hubiera caído al agua,
contacte con su distribuidor o con el centro de servicio
autorizado más cercano para que lo revisen, reparen o
hagan los ajustes eléctricos o mecánicos debidos.
• Nunca use este aparato con alguna de las salidas de
ventilación bloqueadas.Mantenga las rejillas de ventila-
ción y el controlador del pedal limpios,sin acumulaciones
de pelusa,polvo o tela suelta.
• Nunca deje caer o inserte objetos en las aberturas.
• No la use al aire libre.
• No la use donde se estén usando productos de aerosol
(sprays) o donde se esté suministrando oxígeno.
• Para desconectarla,ponga todos los controles en la posi-
ción de apagado (“0”) y desconecte el enchufe de la
toma de corriente.
Instrucciones importantes
de seguridad
• Desconéctela siempre por la clavija,no tire del cable.
• Mantenga los dedos de las manos alejados de las piezas
en movimiento. Se requerirán precauciones especiales
cerca de la aguja.
• Siempre use la placa adecuada para la aguja.Usar una
placa errónea podría causar la rotura de la aguja.
• No use agujas dobladas.
• Evite tirar o empujar el tejido con la mano mientras cose,
ya que su transporte lo efectúa la misma máquina.Forzar
el recorrido solo causará la rotura de la aguja.
• Desconecte la máquina de coser al hacer cualquier ajuste
en el área de la aguja,como al enhebrarla o cambiar la
aguja,hacer la canilla,cambiar el prensatelas,etc.
• Siempre desconecte la máquina de coser de la toma de
corriente al quitar la cubierta,al lubricar o al hacer cual-
quier otro ajuste de servicio mencionado en este manual
de instrucciones.
GUARDE ESTAS INSTRUCCIONES
Important safety
instructions
This sewing machine is intended for household use only.
Read all instructions before using and follow all the basic
safety precautions detailed bellow:
DANGER
To reduce the risk of electric shock:
• An appliance should never be left unattended when
plugged in.Always unplug this appliance from the electric
outlet immediately after using and before cleaning.
WARNING
To reduce the risk of burns, fire, electric shock, or
injury to persons:
• Operate sewing machine only when mounted in sewing
machine table,case,and the like.
• This appliance is not intended for use by persons (inclu-
ding children) with reduced physical,sensory or mental
capabilities,or lack of experience and knowledge,unless
they have been given supervision or instruction concer-
ning use of the appliances by a person responsible for
their safety.
• Use this appliance only for its intended use as described
in this manual.Use only attachments recommended by
the manufacturer as contained in this manual.

5
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
• Never operate this appliance if it has a damaged cord or
plug, if it is not working properly,if it has been dropped
or damaged,or dropped into water.Return the appliance
to the nearest authorized dealer or service center for
examination,repair,electrical or mechanical adjustment.
• Never operate the appliance with any air openings bloc-
ked.Keep ventilation openings of the sewing machine
and foot controller free from the accumulation of lint,
dust,and loose cloth.
• Never drop or insert any object into any opening.
• Do not use outdoors.
• Do not operate where aerosol (spray) products are being
used or where oxygen is being administered.
• To disconnect, turn all controls to the off (“0”) position,
then remove plug from outlet.
• Do not unplug by pulling on cord.To unplug, grasp the
plug,not the cord.
• Keep fingers away from all moving parts. Special care is
required around the sewing machine needle.
• Always use the proper needle plate.The wrong plate can
cause the needle to break.
• Do not use bent needles.
• Do not pull or push fabric while stitching.It may deflect
the needle causing it to break.
• Unplug the sewing machine when making any adjust-
ments in the needle area, such as threading needle,
changing needle,threading bobbin,or changing presser
foot,etc.
• Always unplug sewing machine from the electrical outlet
when removing covers,lubricating,or when making any
other user servicing adjustments mentioned in the ins-
truction manual.
SAVE THESE INSTRUCTIONS
ADVERTÊNCIA
Para reduzir o risco de queimaduras, incêndio ou
lesões:
• Faça funcionar a máquina de costura somente quando
estiver montada sobre a sua mesa de trabalho.
• Este aparelho não é destinado para ser usado por pessoas
(incluindo crianças) com capacidades físicas, sensoriais
ou mentais reduzidas;falta de experiência e conhecimen-
to, a não ser que sejam supervisionadas ou recebam
instruções concretas sobre a utilização do aparelho por
uma pessoa responsável pela sua segurança.
• Use este aparelho somente para o fim para o qual foi
concebido,utilizando exclusivamente os acessórios reco-
mendados pelo fabricante,como se indica neste manual.
• Nunca faça funcionar este aparelho se o cabo ou a ficha
estiverem danificados.Se não funcionar adequadamente,
se tiver caído, estiver danificado ou se tiver apanhado
água,contacte o distribuidor ou o centro de serviço técnico
autorizado mais próximo para que o verifiquem,reparem
ou façam os ajustes eléctricos ou mecânicos necessários.
• Nunca use este aparelho com alguma das saídas de ven-
tilação bloqueadas.Mantenha as grelhas de ventilação
e o pedal limpos,sem acumulações de pelos,pó ou fios
de tecido soltos.
• Nunca deixe cair,ou insira objectos nas aberturas.
• Não a use ao ar livre.
• Não a use onde estiverem a ser usados produtos em
aerossol (sprays) ou onde esteja a ser libertado oxigénio.
• Para a desligar, coloque todos os controlos na posição
“Apagado”(“0”) e desligue a ficha da tomada da corrente.
• Desligue-a sempre puxando pela ficha e nunca pelo cabo.
• Mantenha os dedos das mãos afastados das peças em
movimento. Necessitam-se cuidados especiais perto da
agulha.
• Use sempre a chapa adequada à agulha.Usar uma chapa
errada poderá provocar a quebra da agulha.
• Não use agulhas tortas.
• Evite puxar, ou empurrar,o tecido com a mão enquanto
cose, já que o seu movimento é efectuado pela própria
máquina. Forçar o processo só provocará a quebra da
agulha.
• Desligue a máquina de costura ao fazer qualquer ajuste
perto da agulha como enfiar,ou mudar, a agulha, encher
a bobina,trocar o pé-calcador,etc.
• Desligue sempre a máquina de costura da tomada de
corrente para retirar a tampa, ao lubrificar, ou ao fazer
qualquer outro ajuste de serviço mencionado neste ma-
nual de instruções.
GUARDE ESTAS INSTRUÇÕES
Instruções importantes
de segurança
Esta máquina de costura foi concebida e fabricada exclusi-
vamente para uso doméstico. Por favor leia todas as ins-
truções antes da sua utilização e siga os cuidados de segu-
rança básicos que seguem em pormenor.
ATENÇÃO
Para evitar o risco de choque eléctrico:
• A máquina nunca deve ser deixada sozinha e desligue-
a da corrente eléctrica sempre que a não for utilizar ou
a vá limpar.

6
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Piezas
principales
1. Mando interruptor de apagado
y de velocidad.
2. Pulsador de retroceso.
3. Volante.
4. Selector de puntadas.
5. Palanca tira hilo.
6. Regulador de la tensión del hilo.
7. Corta hilos.
8. Canillero.
9. Tornillo sujeta aguja.
10. Palanca alza prensatelas.
11. Prensatelas.
12. Luz e interruptor.
13. Devanador de la canilla.
14. Disco de tensión.
15. Toma del pedal.
16. Toma de corriente.
17. Asa incorporada.
18. Caja de accesorios.
Machine
identification Peças
principais
1. Botão interruptor e
de velocidade.
2. Retrocesso.
3. Volante.
4. Botão selector do ponto.
5. Alavanca estica fio.
6. Botão para tensão do fio.
7. Corta-fios.
8. Bobina.
9. Parafuso para segurar a agulha.
10. Alavanca pé-alcador.
11. Dentes impelentes.
12. Luz e interruptor.
13. Enchedor da bobina.
14. Disco de tensão.
15. Tomada para o pedal.
16. Tomada AC/DC.
17. Pega de transporte.
18. Gaveta de acessórios.
1. On/off and speed button.
2. Reverse.
3. Hand wheel.
4. Pattern selection dial.
5. Take up lever.
6. Upper thread tension dial.
7. Thread cutter.
8. Bobbin.
9. Needle clamp screw.
10. Presser foot lifter.
11. Presser foot.
12. Light and switch.
13. Bobbin winding spindle.
14. Tension disk.
15. Foot controller receptacle.
16. AC/DC receptacle.
17. Handle.
18. Drawer.
1
2
3
4
5
6
7
6
8
9
10
11
17
12
16
15
18
13
14

7
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Accesorios
1- Pedal de control.
2- 2 carretes de hilo.
3- 2 canillas.
4- Enhebrador.
5- 2 agujas extras.
6- Adaptador.
7- Prensatelas de ojales.
1- 1 foot controller.
2- 2 thread spools.
3- 2 bobbins.
4- 1 needle threaded.
5- 2 extra needles.
6- Adaptor.
7- Presser foot.
1- Pedal de controlo.
2- 2 carros de linha.
3- 2 bobinas.
4- Enfiador de linha.
5- 2 agulhas extras.
6- Adaptador.
7- Pé-calcador para casas.
Conexión de la máquina a la toma
de corriente
- Asegúrese que el interruptor (1) esté
en posición de apagado.
- Conecte el adaptador en la parte trasera
de la máquina y luego a la red.
- Conecte el pedal en la parte trasera de
la máquina.
- Hay dos formas de trabajar con esta
máquina:con el pedal,cuando el mando
interruptor y de velocidad está en posi-
ción apagado o puede seleccionar el
mando a la derecha o a la izquierda
para hacer funcionar la máquina,hacia
la izquierda para velocidad lenta
y hacia la derecha para velocidad
rápida.
Atención:Verifique que la máquina esté
desconectada de la red y su interruptor
principal en la posición “0” (apagado)
cuando no la vaya a utilizar y siempre
antes de colocar o quitar cualquier pieza.
Ligação da máquina à tomada de
corrente:
- Certifique-se que o interruptor (1) se
encontra na posição “apagado”.
- Ligue o adaptador na parte traseira da
máquina e, de seguida, à rede.
- Ligue o pedal na parte traseira da má-
quina.
- Existem duas formas de trabalhar com
esta máquina: com o pedal, quando o
botão interruptor e de velocidade está
na posição“apagado”ou selecionando
o botão da direita ou o da esquerda
para fazer funcionar a máquina.Para a
esquerda velocidade lenta e para
a direita velocidade rápida.
Atenção: Quando não a for utilizar e
sempre que estiver a colocar ou a retirar
alguma peça certifique-se que a máquina
se encontra desligada da rede e o seu
interruptor principal está na posição“0”
(apagado).
Connecting the machine to the
main power supply:
- Make sure the power off / Speedy bu-
tton (1) is in the off position.
- Connect the jack to the input socket on
the back side on the machine.
- Connect the foot pedal in the back side
of the machine.
- There are two ways to operate the ma-
chine.You can either use the foot pedal
for operation when the power
off/speed switch is in off position, or,
you can set the power off/speed switch
to the left for lower speed or to
the right for a higher speed to
run the machine without the foot pedal
when adaptor is plug in.
Attention:Whenever the machine is not
in use and always before placing or re-
moving any piece,make sure it is in off
position (0) and unplugged from the
main power supply.
Accessories Acessórios
1234
56 7

8
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Nota: Bobinas y canillas pueden ser
guardadas en el cajoncillo de la má-
quina. (Fig.1)
1. Gire la máquina y trabaje frente a la
parte posterior.
2.Coloque un carrete de hilo en el porta-
bobinas.
3.Guíe la hebra hacia la derecha hasta
el disco de tensión del hilo.Asegúrese
que quede bien ajustado. (Fig.2)
4.Coloque la canilla vacía en el devana-
dor y empújela hacia la izquierda.
5. Pase unos centímetros de hilo de la
bobina a la canilla en el sentido con-
trario a las agujas del reloj. (Fig.3)
6.Coloque el selector de velocidad a su
posición más lenta (o déjelo en la po-
sición apagado y presione el pedal)
para comenzar el devanado. (Fig.4)
7. Pare una vez que compruebe que la
canilla tiene suficiente volumen de
hilo.(Fig.5)
8.Empuje la canilla hacia la derecha.
9.Saque la canilla y corte el hilo.
Devanado
de la canilla
Nota: Carros de linhas e canelas po-
dem ser guardados na gavetinha que
se encontra de lado na máquina.
(Fig.1)
1.Rode a máquina e trabalhe pela parte
de trás.
2.Coloque um carrinho de linhas no porta-
carros.
3.Encaminhe a linha para a direita até ao
disco de tensão da linha.Certifique-se
que fica bem ajustada.(Fig.2)
4.Coloque a canela vazia no enrolador e
empurre-a para a esquerda.
5.Passe uns centímetros de linha do carro
de linhas para a canela no sentido con-
trário ao dos ponteiros do relógio.(Fig.3)
6.Coloque o seletor de velocidade para a
sua posição mais lenta (ou deixe-o na
posição“apagado”e pressione o pedal)
para começar a encher a canela.(Fig.4)
7.Pare assim que a canela tenha volume
de linha suficiente.(Fig.5)
8.Empurre a canela para a direita.
9.Retire a canela e corte a linha.
Enrolador
da canela
Note: Bobbins and thread spools may
be stored in the small drawer of the
machine. (Fig. 1)
1.Turn the machine so that you are facing
the back of it.
2.Place a spool of thread on the spool pin.
3.Guide the thread to the right of the bo-
bbin winder tension disk and slip it into
the disk securely. (Fig.2)
4.Place the empty bobbin onto the bobbin
winder pin and push it to the left.
5. Wrap the end of the thread counter-
clockwise around the bobbin several ti-
mes.(Fig. 3)
6. Set the power off/speed button to the
lower position (or set the button to the
off position and press the foot pedal) to
start winding.(Fig.4)
7.Stop winding after the desired amount
of thread is wound onto the bobbin.
(Fig. 5)
8.Push the bobbin winder and bobbin back
to the right.
9.Remove the bobbin from the bobbin win-
der pin and then cut the thread.
Winding
the bobbin
Fig 1 Fig 2 Fig 3
Fig 4 Fig 5

9
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
- Deslice el mando interruptor (1) a la
posición apagado.
- Suba el prensatelas.
- Gire el volante en sentido de las agujas
del reloj hasta que la aguja esté en su
posición más elevada.
- Coloque la bobina de hilo en el porta
carrete.
- Pase la hebra del hilo por la guía en la
parte superior de la máquina y encáje-
lo en el disco de tensión (14).Asegúre-
se de que quede bien ajustado.
- Lleve el hilo hacia abajo y páselo alre-
dedor de la U (2) y vuelva a subirlo.
- Pase el hilo por la palanca tira hilo de
derecha a izquierda (3).
- Baje la hebra y enhebre la guía (4) que
se encuentra en la parte superior de-
recha de la aguja.
- Enhebre la aguja de delante hacia
atrás.
Atención: Verifique siempre que la
máquina esté apagada antes de en-
hebrarla.
Enhebrado
- Faça deslizar o botão do interruptor (1)
para a posição“apagado”.
- Levante o pé-calcador.
- Rode o volante no sentido dos pontei-
ros do relógio até que a agulha fique
na sua posição mais elevada.
- Coloque o carrinho de linhas no porta-
carros.
- Passe a linha pela guia na parte supe-
rior da máquina e encaixe-a no disco
de tensão (14).Certifique-se que fica
bem ajustada.
- Leve a linha para baixo e passe-a à
volta da U (2) e volte a fazê-la subir.
- Passe a linha pela alavanca do estica-
linha da direita para a esquerda (3).
- Baixe a linha e enfie-a na guia (4) que
se encontra na parte superior direita
da agulha.
- Enfie a agulha da frente para trás.
Atenção: Antes de enfiar a agulha
certifique-se sempre que a máquina
está desligada.
- Set the switch button (1) to the off
position.
- Raise the presser foot lifter.
- Turn the hand wheel clockwise until
the needle is in its highest position.
- Set the thread spool on the spool pin.
- Bring the thread under the thread gui-
de slot at the top of the machine and
then slip it into the tension disk (14).
Pass the thread into the tension disk,
making sure it slips into the disk secu-
rely.
- Bring the thread down and go around
the U-turn (2), then bring it back up.
- Pass the thread through the eye of the
take-up lever, from right to left (3).
- Bring the thread back down and thread
the guide (4) which is just above and
to the right of the needle.
- Thread the needle from front to back.
Attention: Always check that the
sewing machine is off before threa-
ding.
Threading the
machine Enfiamento
114
2
4
3

10
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
1.- Mueva el volante en el sentido de las
agujas del reloj hasta que la aguja esté
en su posición más alta. Levante el
prensatelas.
2.-Tire de la placa deslizante hacia usted
y saque la canilla (Fig.6)
3.- Coloque la canilla llena en el porta
canillas (Fig.7) y tire del hilo hasta sacar
unos 15 cmts. Asegúrese, al tirar del
hilo,de que la canilla gira en el sentido
de las agujas del reloj ya que de lo
contrario no se tendría la tensión co-
rrecta al comenzar a coser.
4.- Sostenga el hilo de la aguja ligera-
mente con la mano izquierda. Gire el
volante hacia usted haciendo que la
aguja baje y siga girando el volante
hasta que la aguja vuelva a su posición
más alta.(Fig.8)
5.- Ligeramente tire del hilo de la aguja
y levante la hebra de la canilla que
aparecerá por la placa deslizante.Lleve
las dos hebras a la parte posterior de
la máquina dejando sobre unos 15
cmts.de hilo (Fig.9)
Importante: Utilice siempre canillas
metálicas, de lo contrario el porta-
cajillas magnetizado no se activará
y la tensión del hilo de la canilla no
será la adecuada.
Enhebrado de
la canilla
Fig 6 Fig 7
1.- Rode o volante no sentido dos pon-
teiros do relógio até que a agulha fique
na sua posição mais elevada.Levante
o pé-calcador.
2.- Puxe pela chapa da agulha na sua
direção e retire a canela (Fig. 6)
3.- Coloque a canela cheia no porta-
canelas (Fig. 7) e puxe uns 15 cm de
linha.Certifique-se que,ao puxar pela
linha,a canela fica a rodar no sentidos
dos ponteiros do relógio pois,se acon-
tecer o contrário,não existirá a tensão
necessária para começar a coser.
4.- Segure a linha da agulha levemente
com a mão esquerda.Rode o volante
na sua direção fazendo com que a agul-
ha baixe e continue a fazer rodar o
volante até que a agulha volte à sua
posição mais elevada. (Fig.8)
5.- Puxe,levemente,a linha da agulha e
levante a linha da canela que aparecerá
através da chapa da agulha. Puxe as
duas linhas para a parte traseira da
máquina deixando livres uns 15 cm de
linha (Fig. 9)
Importante: Utilize sempre canelas
metálicas; de contrário o porta-
canelas magnetizado não ficará ati-
vo e a tensão da linha da canela não
será a adequada.
Enrolar a
canela
1.- Turn the hand wheel clockwise until
the needle is in its highest position.
Raise the presser foot lifter.
2.- Pull the slide plate forward and re-
move the empty bobbin. (Fig. 6)
3.-Pace the filled bobbin into the bobbin
case (Fig. 7) and pull about 15 cm of
thread from the new bobbin. Make
sure that the bobbin turns clockwise
when the thread is pulled r you will
not have correct tension when you be-
gin to sew.
4.- Hold the needle thread loosely with
your left hand. Turn the hand heel
toward you,first lowering the needle,
and continuing to turn the hand heel
until the needle comes to its highest
position.(Fig.8)
5.- Lightly pull up the needle thread and
pick up the bobbin thread which will
appear through the needle plate slot.
Then pull both threads to the back of
the machine leaving a 15 cm thread
tail.(Fig.9)
Important:
Always use a metal bobbin, or the
magnetized bobbin case will not
be able to function properly, resul-
ting in a lack of tension on the bob-
bin thread.
Threading the
bobbin
Fig 8 Fig 9
Atención: Desenchufe la má-
quina antes de reemplazar
la aguja.
Atenção: Desligue a máqui-
na antes de trocar a agulha.
Attention: Switch off the
sewing machine before
changing the needle.
Place
or

11
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
- Mueva el volante (Fig.13) en el sentido de
las agujas del reloj hasta que la aguja esté
en su posición más alta.
- Levante el prensatelas y coloque el tejido
a coser debajo del mismo. (Fig.10)
- Baje el prensatelas.(Fig.11)
- La máquina puede funcionar de dos mane-
ras:con el pedal o con el mando interruptor
(1).(Figura 12)
a) Para que funcione con el pedal, simple-
mente presionar con el pie el pedal hacia
abajo. Puede parar de coser en cualquier
momento levantando el pie del pedal.
b) Para que funcione sin el pedal,con el man-
do interruptor (1), seleccione cualquiera
de las dos posiciones de ese mando, hacia
la derecha o hacia la izquierda,siempre con
el adaptador enchufado a la red. Cuando
posiciona el mando hacia la izquierda
la máquina automáticamente co-
menzará a coser a velocidad lenta y cuando
lo ponga en la derecha la máquina
coserá a velocidad rápida. Para parar de
coser coloque el mando en la posición apa-
gado.
- Mueva el volante (Fig. 13) en el sentido
contrario a las agujas del reloj hasta que la
aguja esté en su posición más alta,levante
le prensatelas para retirar la tela.
- Corte el hilo utilizando el cortahilos.
Atención: Mientras esté cosiendo, no
utilice el mando de selección de punta-
das.
Coser
- Rode o volante (Fig. 13) no sentido dos
ponteiros do relógio até que a agulha fique
na sua posição mais elevada.
- Levante o pé-calcador e coloque o tecido a
coser por baixo dele.(Fig.10)
- Baixe o pé-calcador.(Fig.11)
- A máquina pode funcionar de duas formas:
com o pedal ou com o botão do interruptor
(1).(Figura 12)
a) Para que funcione com o pedal:pressione,
simplesmente com o pé,o pedal para baixo.
Pode parar de coser em qualquer momento
levantando o pé do pedal.
b) Para que funcione sem o pedal, como o
botão interruptor (1), selecione qualquer
das duas posições desse botão, para a di-
reita ou para a esquerda, sempre com o
adaptador ligado à rede.Quando posiciona
o botão para a esquerda a máquina
começará,automaticamente,a coser a ve-
locidade lenta e quando o colocar à direita
da máquina coserá a velocidade
rápida.Para parar de coser coloque o botão
na posição“apagado”.
- Rode o volante (Fig.13) no sentido contrário
ao dos ponteiros do relógio até que a agul-
ha fique na sua posição mais elevada,le-
vante o pé-calcador para retirar o tecido.
- Corte a linha utilizando o corta-linhas.
Atenção: Enquanto está a coser não uti-
lize o botão de seleção de pontos.
- Turn the hand wheel (Fig.13) clockwise to
raise the needle to its highest position.
- Lift the presser foot with the presser foot
lifter, and then place the fabric under the
presser foot.(Fig.10)
- Move down the presser foot. (Fig. 11)
- The machine can be operated in two ways:
with the food pedal or with the button
switch (1) (Fig.12)
a) To operate the machine with the food
pedal,simply press your foot down on the
pedal. You can stop sewing any time by
releasing your foot from the pedal.
b) To operate the machine without the foot
pedal, set the power off/speed switch to
either the left or right, with the adaptor
always plug to the mains.When set in the
left position ,the machine will auto-
matically start sewing at a lower speed,
and when set to the right , the ma-
chine will automatically start sewing at a
higher speed.To stop sewing in the auto-
matic mode,slide the power off/speed bu-
tton to the off position.
-Turn the hand wheel (Fig.13) anti-clockwise
to raise the needle to its highest position.
Lift the presser foot, then gently remove
the fabric from the machine.
- Cut the thread with the thread cutter.
Attention: When the machine is run-
ning, do not touch or adjust the pattern
selection dial.
Fig 10 Fig 11
Fig 12 Fig 13
Sewing Coser

12
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
- Como se muestra en la figura A,la pun-
tada normal no deberá sobresalir del
tejido cosido ni por arriba ni por abajo
y no deberá estar suelta o muy ajusta-
da.
Ajuste de la tensión
del hilo Ajustamento da tensão da linha
- As shown in Figure A,a balanced stitch
will have a top and bottom thread
locking in the center of the fabric.Nei-
ther thread is too loose or too tight.
Adjusting top
thread tension
- Como se mostra na figura A, o ponto
normal não deverá sobressair do tecido
cosido nem por cima nem por baixo e
não deverá estar solto ou muito justo.
- Si la puntada inferior está demasiado
estirada indica que la puntada superior
está suelta.Gire el tensor de puntada
hacia un número más alto para incre-
mentar la tensión hasta que la puntada
sea la normal.(Fig.B)
- If the bottom thread gives the appea-
rance of a straight line (Figure B),this
indicates that the upper thread is too
loose.Turn the thread tension dial to a
higher number to increase the tension
until the stitching is balanced.
- Se o ponto inferior se apresentar de-
masiadamente esticado isso indica que
o ponto superior está solto.Rode o ten-
sor da ponto para o número mais alto
para aumentar a tensão até que o pon-
to fique normal.(Fig. B)
- Si por el contrario cuando la puntada
superior sea la que parezca demasiado
estirada,gire el tensor de puntada ha-
cia un número más pequeño para re-
ducir la tensión hasta que la puntada
sea la normal.(Fig.C)
- If the upper thread gives the appearan-
ce of a straight line (Figure C),this in-
dicates that the upper thread is too
tight.Turn the thread tension dial to a
lower number to decrease the tension
until the stitching is balanced.
- Se,pelo contrário for o ponto superior
a aparecer demasiado esticado, rode o
tensor do ponto para um número mais
pequeno para reduzir a tensão até que
o ponto se apresente normal.(Fig. C)
Puntada superior
Tela
Puntada inferior
Topthread
Cloth
Bottom thread
Ponto superior
Tegido
Ponto inferior

Cambio de aguja
- Mueva el volante en el sentido de las
agujas del reloj hasta que la aguja esté
en su posición más alta.
- Sostenga la aguja a reemplazar y suelte
el tornillo. Sáquela de su alojamiento
y deséchela.(Fig.14)
- Introduzca la nueva aguja con la parte
lisa mirando hacia atrás.Asegúrese de
presionar la aguja en su alojamiento
antes de atornillarla para fijarla.
(Fig. 15)
Atención: Desenchufe la máquina
antes de reemplazar la aguja.
13
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
Substituição
da agulha
- Rode o volante no sentido dos pontei-
ros do relógio até que a agulha fique
na sua posição mais elevada.
- Segure na agulha a substituir e liberte
o parafuso.Retire-a do local a ela des-
tinado e descarte-a. (Fig. 14)
- Introduza a nova agulha com a parte
lisa virada para trás.Certifique-se de
que pressiona a agulha no local a ela
destinado antes de aparafusar para
que se mantenha fixada. (Fig. 15)
Atenção: Desligue a máquina antes-
de substituir a agulha
Needle replacement
- Turn the hand wheel clockwise to raise
the needle to its highest position.
- Hold the old needle and loose the nee-
dle clamp screw.Remove the old nee-
dle and discard it.(Fig.14)
- Insert the new needle into the clamp
with the flat side of the needle toward
the back. Be sure to push the needle
all the way into the clamp before tig-
htening the needle clamp screw.
(Fig. 15)
CAUTION: Disconnect the power
adaptor before starting to replace
the needle.
Cambio del
prensatelas
- Coloque el mando interruptor en posi-
ción apagado (0).
- Levante la aguja a su posición más alta,
girando el volante y levante la palanca
del prensatelas.
- Levante el prensatelas.
- Suelte el prensatelas levantando la
palanca que hay en la parte trasera del
soporte.
- Coloque otro prensatelas en la placa
deslizante de tal forma que la barra
del prensatelas quede alineada con la
ranura del soporte.
- Baje la palanca y fije el prensatelas en
el soporte. Si el prensatelas está bien
colocado, la barra encajará perfecta-
mente.
Substituição do
pé-calcador
- Coloque o botão do interruptor na po-
sição“apagado”(0).
- Levante a agulha até à sua posição mais
elevada,rode o volante e levante a ala-
vanca do pé-calcador.
- Levante o pé-calcador.
- Liberte o pé-calcador levantando a ala-
vanca que existe na parte traseira do
suporte.
- Coloque outro pé-calcador na chapa
da agulha de tal forma que a barra do
pé-calcador fique alinhada com a ran-
hura do suporte.
- Baixe a alavanca e fixe o pé-calcador
no suporte. Se o pé-calcador estiver
bem colocado, a barra encaixará per-
feitamente.
Changing the
presser foot
- Place the switch knob in the off posi-
tion (0)
- Be sure needle is in the up position by
turning the hand wheel and raise up
the presser foot lever.
- Raise up the presser foot.
- Raise foot release lever to remove the
foot.
- Place the desired foot on the needle
plate aligning needle holes.
- Move down the presser foot lever so
that the foot holder snaps on the foot.
Fig 14 Fig 15

14
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
A- Selección del diseño de puntada:
- Esta máquina tiene 12 diseños de pun-
tada.Seleccione el número de puntada
teniendo como referencia los diseños
numerados del 1 al 12.Para fijar uno
de los diseños, alinee el dial con la
flecha marcada en la máquina.Cuando
cambie el prensatelas para hacer oja-
les,seleccione las puntadas del 7 al 9.
- Proceda a coser con el diseño seleccio-
nado.
- Cuando quiera cambiar el tipo de pun-
tada,gire el volante hasta que la aguja
esté en su posición más alta y luego
seleccione con el dial el tipo de punta-
da deseada.
Características
A- Escolha do ponto:
- Esta máquina tem 12 pontos.Selecione
o número do ponto tendo, como re-
ferência,os pontos numerados de 1 a
12.Para escolher um dos pontos alinhe
o regulado com a seta marcada na má-
quina. Quando trocar o pé-calcador
para fazer casas selecione os pontos
do 7 ao 9.
- Comece a coser com o ponto seleciona-
do.
- Quando quiser trocar o tipo de ponto
rode o volante até que a agulha esteja
na sua posição mais elevada e, de se-
guida, selecione, com o regulador, o
tipo de ponto desejado.
A- Pattern selection dial:
- The machine has 12 different stitch
patterns.To select the stitch you want
to sew,look at the diagrams numbered
from 1 to 12 on the front of the machi-
ne.Choose the corresponding number
on the dial,lining up the number with
the “arrow” marked on the machine.
When change the presser foot for bu-
ttonhole select dial from 7-9.
- Proceed to sew with the selected stitch
pattern.
- When you wish to change the stitch
type,turn the hand wheel to raise up
the needle to its highest position and
then set with the pattern selection dial
the desired stitch type.
Features Características
Ojal en cuatro tiempos
1-Ajuste el prensatelas de ojales y mar-
que la longitud del ojal en la tela.Co-
loque la tela bajo el prensatelas con la
marca del ojal hacia usted, mueva el
soporte A del prensatelas hacia usted,
y alinee la marca C con el comienzo de
la marca B y baje el prensatelas.
2-Seleccione la puntada 7 y cosa la lon-
gitud de ojal deseada manteniendo la
puntada recta.
3-Seleccione la puntada 8 y cosa 3-4
puntadas para hacer el remate del ojal.
4-Para coser el otro lateral del ojal selec-
cione la puntada 9 y cosa hasta finali-
zar el ojal.
Casa em quatro fases
1 - Ajuste o pé-calcador de casas e mar-
que o comprimento da casa no tecido.
Coloque o tecido por baixo do pé-
calcador com a marca da casa para si,
mova o suporte A do pé-calcador para
si e alinhe a marca C com o começo da
marca B e baixe o pé-calcador.
2-Selecione o ponto 7 e cosa o compri-
mento da casa desejada mantendo o
ponto a direito.
3-Selecione o ponto 8 e cosa 3-4 pontos
para fazer o remate da casa.
4-Para coser o outro lado da casa sele-
cione o ponto 9 e cosa até terminar a
casa.
4 step button hole
1-Adjust the buttonhole presser foot and
mark the buttonhole length on the
fabric. Place the fabric beneath the
presser foot with the buttonhole mark
to the operator, move the presser foot
support A to the operator, align mark
C with the beginning of mark B and
lower the presser foot.
2-Choose the stitch 7 and sew the desi-
red length of the button hole by kee-
ping the straight stitch.
3-Choose the stitch 8 and sew 3 or 4
stitches to finish off the button hole.
4-To sew the other side of the button
hole, choose the stitch 9 and sew to
finish the button hole.

15
MANUAL DE INSTRUCCIONES • INSTRUCTION MANUAL • MANUAL DE INSTRUÇÕES
B- Pulsador de retroceso:
Esta función se utiliza para reforzar
el comienzo y el final de la costura.
1- Cosa hacia delante y luego presione y
mantenga hacia abajo el pulsador de
retroceso para coser hacia atrás.
2- Para coser de nuevo hacia delante
suelte el pulsador de retroceso.
Importante:cuando utilice esta fun-
ción gire el mando de la tensión del
hilo del número 4 al 9 para incremen-
tar la tensión mientras cose hacia
atrás.Vuelva a colocarlo normal para
seguir cosiendo.
C- Mando control de velocidad.
Este modelo tiene dos posiciones de
velocidad de puntada.En la posición
( ) la velocidad será más alta,
en cambio en la posición ( ) la
velocidad se reducirá.
D- Lámpara.
Si necesita luz adicional, presione el
interruptor de luz,presione de nuevo
para apagarla.
E- Brazo libre.
- La máquina está diseñada para coser
mangas o cualquier prenda tubular o
estrecha.
- Levante el prensatelas.
- Coloque la prenda sobre el brazo de la
máquina.
- Baje el prensatelas y siga las instruccio-
nes para un cosido normal.
B- Botão de retrocesso:
Esta função é utilizada para rematar o
início e o final da costura.
1- Cosa para a frente e,de seguida,pres-
sione e mantenha para baixo o botão
de retrocesso para coser para trás.
2- Para coser novamente para a frente
liberte o botão de retrocesso.
Importante: quando utilizar esta
função rode o botão da tensão da linha
do número 4 ao 9 para aumentar a
tensão enquanto cose para trás.Volte
a colocá-lo na posição normal para
continuar a coser.
C- Selecção de velocidade:
Esta máquina tem duas posições de
velocidade de ponto. A posição,
( ) a velocidade será alta,pelo
contrário, na ( ) a velocidade
reduzir-se-á.
D- Lâmpada:
Se necessitar de luz adicional, pres-
sione o interruptor de luz. Pressione
novamente para a apagar.
E- Cosendo mangas:
- A máquina foi concebida para coser
mangas ou qualquer peça de roupa
tubular ou estreita.
- Levante o pé-calcador.
- Coloque a peça de roupa sobre o braço
da máquina.
- Baixe o pé-calcador e siga as instruções
para uma costura regular.
B- Reverse stitch button:
Reverse sewing is useful for reinforcing
the beginning and the end of the seam.
1.Sew forward and then press and hold
down the reverse stitch button to sew
backwards.
2.To sew forward again,simply release
the reverse stitch button.
Important:When reverse stitching,
turn the thread tension dial from
“4” to “9” to increase the tension on
the upper thread while sewing in re-
verse.Turn to the normal setting for
sewing stitch patterns as normal.
C- Sewing Speed Control
This machine has two sewing speeds.
In the ( ) position the speed will
be higher but in the ( ) position
the sewing speed will be reduced.
D- Light.
If you need additional light,press the
light switch to turn the light on.Press
the switch again to turn the light off.
E- Free Arm.
- This machine can also sew some hard-
to-reach areas,such as sleeve cuffs or
pant legs.
- Lift the presser foot.
- Place the cloth around the sewing arm.
- Move down the presser foot and follow
the regular sewing instructions.
