JB Systems VIBE-18S User manual

Operation Manual
Mode d'emploi
Gebruiksaanwijzing
Bedienungsanleitung
Manual de instrucciones
Version: 1.1 The Power Source for DJ’s
WWW.BEGLEC.COM
Copyright © 2004 by BEGLEC cva.
Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
VIbe-18S
SUBWOOFER

ENGLISH OPERATION MANUAL
JB SYSTEMS 1/15 VIBE-18S
OPERATION MANUAL
FEATURES
ySound Reinforcement Loudspeaker
ySolid, high strength, MDF enclosure
yScratch resistant polyurethane painting
yPerfect for Permanent installations
yPerfect for Portable use
yBuilt-in 35mm stand adapter
yHigh Power 18” Woofer with ALU basket
yBuilt-in heavy duty carrying handles
yHeavy duty rubber feet.
SAFETY PRECAUTIONS
yThe VIBE-18S can easily reproduce sound pressure levels (SPL) sufficient enough
to cause severe and permanent hearing damage. Always protect your ears when
you are exposed to SPL in excess of 85dB!
yBe sure that your power amp is turned off before connecting the speakers.
yThe woofer is not protected against humid and rain. Therefore this speaker is
intended for indoor use only, use of this product outdoors, in humid conditions,
voids all warranties.
yAlways mount this speaker in safe and stable way.
CONNECTIONS
The VIBE-18S has no internal low pass filter! For full performance it should be driven
by a separate active crossover and amplifier combination.
We suggest using the JB Systems XO-210 or EC102 active crossover, crossed at +/-
130Hz. In many cases you can obtain even better results using the SE-100 Sound
Processor also crossed at +/-130Hz. Other combinations are of course also possible!
The VIBE-18S has two Speakon® type connectors. Both connectors are connected
in parallel. This means that you can connect a second VIBE-18S in parallel.
Speakon® wiring is made as follows:
•POSITIVE =+1
•NEGATIVE=-1
Attention: when a second speaker is connected, the impedance drops from 8Ωto
4Ω! In most cases you can only connect 2 cabinets together. However, if your
amplifier supports 2Ωloads, you can connect up to 4 cabinets to each amplifier
output.
ENGLISH OPERATION MANUAL
JB SYSTEMS 2/15 VIBE-18S
Parallel connection @ 4Ω:
Parallel connection @ 2Ω: (ATTENTION: not suited for most amplifiers!)
Cables to be used:
You can use readymade cables such as our JB SYSTEMS codes 2-0505 (5m) or
2-0510 (10m) or 2-0525 (25m). Of course you can also assemble the speaker cables
yourself. Take care to use good quality speaker cable with at least 2x 2.5mm²
conductors. You will also need a pair of Neutrik Speakon® NL4FC connectors. This
connector has 4contacts: +1 -1 +2 -2. Only use the +1 and -1 contacts. Your speaker
cable has 2 conductors with different colours. Be sure to connect the same colour on
each side of the cable to the corresponding contact! (+1 to +1 and -1 to -1).
If you inverse the conductors, poor sound quality with a lack of low
frequencies will be the result.

ENGLISH OPERATION MANUAL
JB SYSTEMS 3/15 VIBE-18S

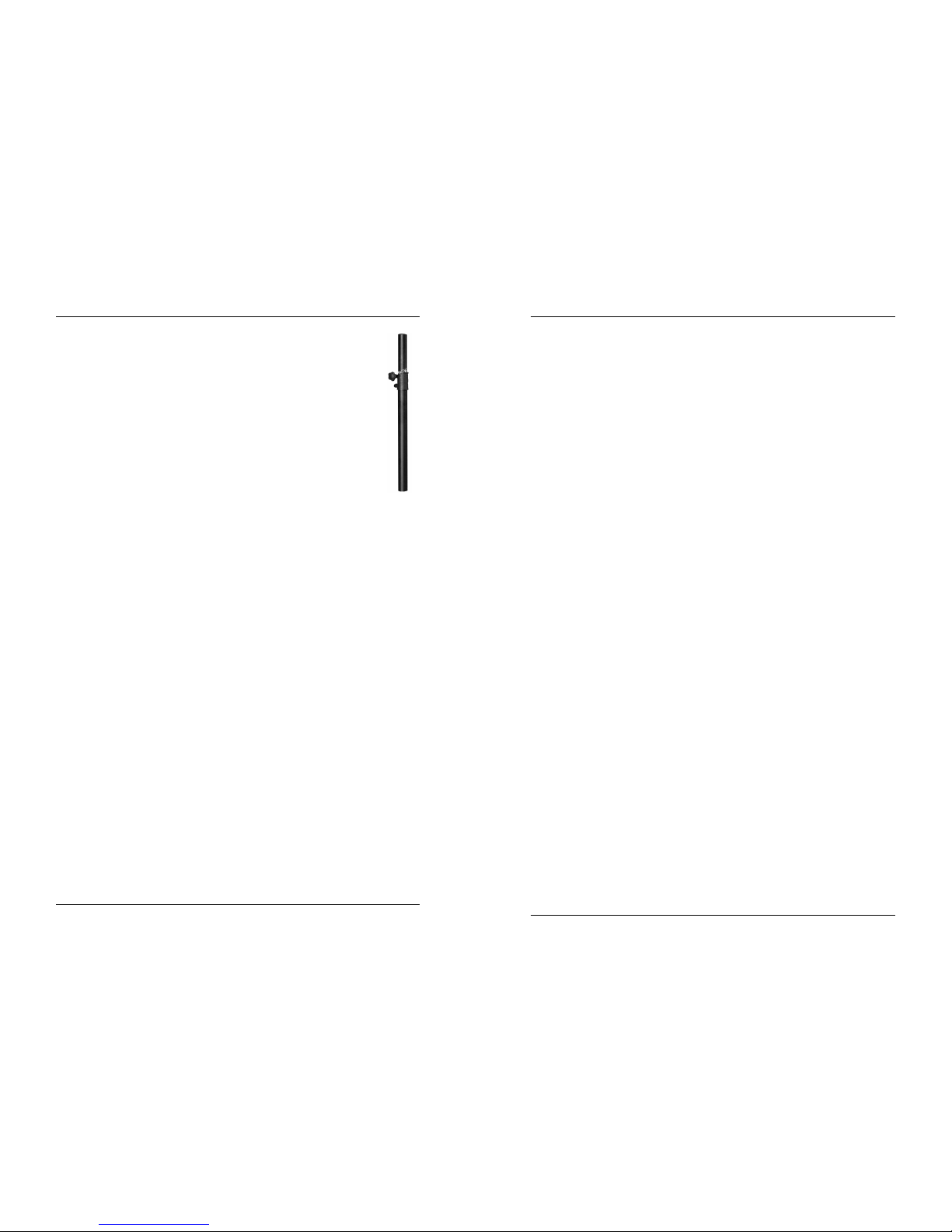

STAND ADAPTER
The VIBE-18S cabinets also have a stand adapter on top that can be used
to put a VIBE-12 or VIBE-15 speaker cabinet on top.
To make this possible you need a special Speaker add-on stand.
We suggest using the VP130. This special stand makes it possible to put
the Speaker cabinet from 0.7m to 1.3m above the VIBE-18S subwoofer.
MAINTENANCE
Clean the cabinet with a sponge and some non aggressive soap solution. Don’t use
any chemical solvents as they attack the enclosure!
SPECIFICATIONS
Power Capacity: 500Wrms (1000Wpeak)
Input impedance: 8Ω
Input Sensitivity: 96dB 1W/1m
Max. SPL: 126dB
Frequency response: 40 - 300Hz
Dimensions: 51.0 x 55.5 x 65.0 cm
Weight: 38kg
FRANCAIS MODE D’EMPLOI
JB SYSTEMS 4/15 VIBE-18S
MODE D’EMPLOI
CARACTERISTIQUES
yEnceinte acoustique en MDF très solide
yPeinture polyuréthane résistant aux griffes
yParfait pour des installations fixes
yParfait pour une utilisation mobile
yWoofer puissant de 18” avec cadre en aluminium
yPourvu d’un adaptateur 35mm pour stand
yConnecteurs Speakon®
yPoignée de transport robuste intégrée
yPieds en caoutchouc très solides.
ATTENTION !
yLa VIBE-18S peut facilement atteindre des niveaux de pression acoustique (SPL)
très élevés qui peuvent gravement endommager l’ouïe de façon permanente.
Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression
acoustique (SPL) excédant 85dB!
yAssurez-vous que l’amplificateur est éteint avant de brancher les enceintes
yLe woofer n’est pas protégé contre l’humidité et la pluie. De ce fait, l’enceinte est
uniquement conçue pour une utilisation à l’intérieur. L’utilisation dans des
conditions humides en plein-air annule toutes les garanties
yInstallez toujours cette enceinte dans des conditions de sécurité et de stabilité
optimales.
CONNEXIONS
Le VIBE-18S ne possède pas de filtre low pass intégré! Pour obtenir un rendement
maximal il doit être commandé par une combinaison amplificateur/filtre actif séparé.
Nous vous recommandons d’utiliser le filtre actif JB Systems XO-210 ou l’EC102
réglé à +/-130Hz. Dans plusieurs cas vous pouvez même obtenir un meilleur résultat
en utilisant le Processeur de Son SE-100, également réglé à +/-130Hz. D’autres
combinaisons sont évidemment aussi possibles!
Le VIBE-18S est équipé de 2 connecteurs Speakon. Ils sont reliés en parallèle, ce
qui vous permet de connecter un deuxième VIBE-18S en parallèle.
Les connecteurs Speakon® sont connectés de la façon suivante:
•POSITIF=+1
•NEGATIF=-1

FRANCAIS MODE D’EMPLOI
JB SYSTEMS 5/15 VIBE-18S
Attention: quant une deuxième enceinte de 8Ωest connectée, l’impédance chute de
8Ωà 4Ω! Dans la plupart des cas vous pouvez connecter 2 enceintes de 8Ωpar
sortie d’amplificateur. Si vous avez un amplificateur qui supporte des charges de 2Ω,
vous pouvez connecter jusqu’à 4 enceintes de 8Ωpar sortie.
Connexion en parallèle sur 4Ω:
Connexion en parallèle sur 2Ω: (ATTENTION : ne convient pas à la plupart des
amplificateurs!)
Câblage:
Vous pouvez utiliser des câbles tel nos JB SYSTEMS code 2-0505 (5m),
2-0510 (10m) ou 2-0525 (25m). Vous pouvez aussi assembler vous-même les
câbles. Utilisez pour cela un câble pour haut-parleurs de bonne qualité, d’une section
d’au moins 2x 2.5mm². Vous aurez aussi besoin d’une paire de connecteurs du type
Neutrik Speakon® NL4FC. Ce connecteur possède 4contacts: +1 -1 +2 -2. Utilisez
uniquement les contacts +1 et -1. Votre câble possède 2 conducteurs de différentes
couleurs. Soyez sûr de connecter la même couleur de câble aux mêmes connecteurs
à chaque extrémité! (+1 à +1 et -1 à -1).
Si vous inversez les conducteurs, une mauvaise qualité sonore, dépourvue de
basses fréquences en résultera.
FRANCAIS MODE D’EMPLOI
JB SYSTEMS 6/15 VIBE-18S
ADAPTATEUR POUR PIED
Les enceintes VIBE-18S sont également pourvues d’un adaptateur pour
pied qui peut être utilisé pour y poser une enceinte VIBE-12 ou VIBE-15.
Pour cela vous avez besoin d’un pied spécial pour enceintes.
Nous vous suggérons le VP130. Ce pied spécial vous offre la possibilité de
placer l’enceinte de 0.7m à 1.3m au dessus du sub-woofer VIBE-18S.
ENTRETIEN
Nettoyez l’enceinte à l’aide d’une éponge et d’une solution savonneuse, non
mordante. N’utilisez jamais de produits chimiques qui pourraient endommager
l’enceinte !
CARACTERISTIQUES TECHNIQUES
Puissance: 500Wrms (1000Wpeak)
Impédance: 8Ω
Sensibilité d’entrée: 96dB 1W/1m
Pression acoustique maximale: 126dB
Fréquence de réponse: 40 - 300Hz
Dimensions: 51.0 x 55.5 x 65.0 cm
Poids: 38kg

NEDERLANDS GEBRUIKSAANWIJZING
JB SYSTEMS 7/15 VIBE-18S
GEBRUIKSAANWIJZING
EIGENSCHAPPEN
yStevige, houten MDF klankkast
yHarde polyurethaan verf voorkomt krassen
yPerfect voor permanente installaties
yPerfect voor mobiel gebruik
yHigh power 18” Woofer met ALU frame
yIngebouwde 35mm stand adapter
yDubbele Speakon® compatibele aansluitingen
yStevig ingebouwd handvat
yStevige rubberen voeten.
VEILIGHEIDSVOORSCHRIFTEN
yDe VIBE-18S kan gemakkelijk een geluidsdruk (SPL: Sound Pressure Level)
ontwikkelen die erge en blijvende schade kan veroorzaken aan het gehoor.
Bescherm steeds uw oren als u blootgesteld wordt aan een geluidsniveau (SPL)
van meer dan 85dB!
yZorg er steeds voor dat de versterker uit staat voor U de klankkasten aansluit.
yDe woofer is niet beschermd tegen vocht en regen. Daarom is de klankkast enkel
geschikt om binnen gebruikt te worden. Indien u de klankkast toch in open lucht
gebruikt bij vochtig weer of regen vervalt elke garantie!
yPlaats deze klankkast steeds op een veilige en stabiele plaats.
AANSLUITING
De VIBE-18S heeft geen interne laagdoorlaatfilter! Voor een optimal resultaat moet U
gebruik maken van een actieve crossover en een extra versterker.
Wij raden U aan de JB Systems XO-210 of EC102 actieve crossover met +/-130Hz
afsnijfrequentie te gebruiken. In de vele gevallen zal U zelfs betere resultaten
bekomen door de SE-100 Sound Processor te gebruiken, eveneens met een
afsnijfrequentie van +/-130Hz. Andere combinaties zijn natuurlijk ook mogelijk!
De VIBE-18S is uitgerust met 2 Speakon® compatibele aansluitingen die parallel met
elkaar verbonden zijn. Dit betekent dat naar een tweede VIBE-18S kan doorgelust
worden.
De Speakon® connectoren werden als volgt aangesloten:
•POSITIEF =+1
•NEGATIEF=-1
Opgelet: wanneer een tweede klankkast van 8Ωin parallel wordt aangesloten zakt
de impedantie van 8Ωnaar 4Ω! In de meeste gevallen kan men 2 klankkasten van
NEDERLANDS GEBRUIKSAANWIJZING
JB SYSTEMS 8/15 VIBE-18S
8Ωin parallel verbinden per versterkeruitgang. Indien uw versterker lasten van 2Ω
aankan, dan mag men tot 4 klankkasten per versterkeruitgang in parallel aansluiten.
Parallel aansluiting 4Ω:
Parallel aansluiting 2Ω: (OPGELET: niet geschikt voor de meeste versterkers!)
Bekabeling:
U kan afgewerkte kabels gebruiken zoals onze JB SYSTEMS kabel code 2-0505
(5m), 2-0510 (10m) of 2-0525 (25m). Het is natuurlijk ook mogelijk om de kabels zelf
te vervaardigen. Zorg ervoor luidsprekerkabel van goede kwaliteit te gebruiken met
geleiders van minstens 2x 2.5mm². Per kabel hebt U ook een 2 connectoren nodig
van het type Neutrik Speakon® NL4FC. Deze connector heeft 4 contacten: +1; -1; +2
en -2. Gebruik enkel de +1 and -1 contacten. De speakerkabel heeft 2 geleiders van
verschillende kleur. Sluit steeds de geleider met dezelfde kleur aan beide uiteinden
aan met hetzelfde contact! (+1 met +1 en -1 met -1).
Indien U de geleiders omkeert, kan een povere geluidskwaliteit met een gebrek
aan lage frequenties hiervan het gevolg zijn.

NEDERLANDS GEBRUIKSAANWIJZING
JB SYSTEMS 9/15 VIBE-18S
STAND ADAPTER
De VIBE-18S subwoofer heeft bovenaan een luidspreker adapter die U kan
gebruiken om hem in combinatie met een VIBE-12 of VIBE-15 luidspreker te
gebruiken. U hebt dan wel een speciale adapter nodig. Wij raden het
gebruik van de VP130 aan. Deze speciale adapter maakt het mogelijk om
de 2de luidspreker op een hoogte variërend van 0.7m tot 1.3m boven de
VIBE-18S subwoofer te plaatsen.
ONDERHOUD
Reinig de klankkast met een spons en een niet bijtende zeepoplossing. Gebruik nooit
chemische producten die de klankkast kunnen beschadigen!
TECHNISCHE GEGEVENS
Vermogen: 500Wrms (1000Wpeak)
Impedantie: 8Ω
Gevoeligheid: 96dB 1W/1m
Maximum geluidsdruk: 126dB
Frequentiebereik: 40 - 300Hz
Afmetingen: 51.0 x 55.5 x 65.0 cm
Gewicht: 38kg
DEUTSCH BEDIENUNGANLEITUNG
JB SYSTEMS 10/15 VIBE-18S
BEDIENUNGSANLEITUNG
BESONDERHEITEN
ySchwer belastbares MDF Gehäuse
yKratzfeste Polyurethan Lackierung
yIdeal für Installationen
yIdeal für den Mobilen Betrieb
yEingebauter 35mm Flansch
yHoch belastbarer 18“ Woofer mit Aluminium Korb
yZwei Speakon® compatibele Anschlüsse
yEingebauter Tragegriff
yGummifüße
VORSICHTSMAßREGELN
yDie VIBE-18S reproduziert einen hohen Schalldruck (SPL). Dieser kann zu
Gehörschäden führen. Schützen Sie Ihre Ohren bei einem Schalldruck von über
85dB.
yStellen Sie sicher, das der Verstärker vor Anschluss der Lautsprecher
ausgeschaltet ist.
ySie sollten den Lautsprecher nicht der Feuchtigkeit oder Regen aussetzen. Dieser
Lautsprecher sollte nur im Innenbereich eingesetzt werden. Sollten Sie den
Lautsprecher im Außenbereich einsetzen, erlischt die Garantie.
yBefestigen Sie diesen Lautsprecher immer auf sicherem und stabilem Material.
ANSCHLÜSSE
Die VIBE-18S besitzt keinen internen Low-Pass Frequenzfilter! Sie sollte deshalb
besser mit einer separaten aktiven Weiche und einer zusätzlichen Endstufe
betrieben werden.
Wir empfehlen die Verwendung einer JB-Systems XO-210 oder EC-102
frequenzweiche mit einer Übergangsfrequenz von +/- 130 Hz. In den meisten Fällen
können Sie noch bessere Ergebnisse erhalten bei der Verwendung des SE-100
Soundprozessors getrennt bei +/- 130Hz. Andere combinationen sind
selbstverständlich auch möglich!
Die VIBE-18S hat zwei Speakon® Anschlüsse. Beide Anschlüsse sind parallel
geschaltet. D.h. Eine zweite VIBE-18S kann anschlossen werden.
Aufbau der Speakon® Verdrahtung:
•POSITIV =+1
•NEGATIV=-1

DEUTSCH BEDIENUNGANLEITUNG
JB SYSTEMS 11/15 VIBE-18S
Achtung: Wenn ein zweiter Lautsprecher angeschlossen wird, ändert sich die
Impendanz von 8 Ohm auf 4 Ohm. In den meisten Fällen können nur zwei
Lautsprecher betrieben werden. Sollte Ihr Verstärker 2 Ohm tauglich sein, können
Sie bis zu 4 Lautsprecher an jedem Kanal betreiben.
Parallel Anschluss @ 4Ω:
Parallel Anschluss @ 2Ω: (ACHTUNG: für die meisten Verstärker nicht geeignet!)
Anschlusskabel:
Sie können fertig konfektionierte Anschlusskabel von JBSystems Art.-Nr.: 2-0505
(5m), 2-0510 (10m) oder 2-0525 (25m) verwenden. Natürlich können Sie die Kabel
auch selbst herstellen. Nutzen Sie dafür ein hochwertiges Lautsprecherkabel mit
mindestens 2x2,5mm² Durchmesser. Außerdem benötigen Sie zwei NEUTRIK
SPEAKON NL4FC Stecker. Dieser Stecker hat 4 Kontakte: +1 -1 +2 -2. Schließen
Sie den +1 und -1 Kontakt an. Das Lautsprecherkabel hat 2 Markierungen (Farbe
o.ä.). Stellen Sie sicher das beide Stecker gleich angeschlossen werden (+1 zu +1
und -1 zu -1).
Sollten Sie die Kabel vertauschen, haben Sie einen schlechte Musikwiedergabe
mit einem geringen Anteil an tiefen Frequenzen.
DEUTSCH BEDIENUNGANLEITUNG
JB SYSTEMS 12/15 VIBE-18S
STATIV ADAPTER
Die VIBE-18S besitzt einen eingelassenen Boxenflansch auf der
Oberseite zur Aufnahme einer Stativstange um die VIBE-12 oder VIBE-15
Box mit dem VIBE-18S zu verbinden.
Hierzu können Sie die optionale Stativstange VP-130 von JB-Systems
verwenden. Diese ist variabel und ermöglicht es das Topteil zwischen
0,7m bis 1,3m über dem VIBE 18-S zu positionieren.
MAINTENANCE
Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven)
Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen
werden.
TECHNISCHE DATEN
Leistung: 500Wrms (1000Wpeak)
Eingangsimpedanz: 8Ω
Eingangsempfindlichkeit: 96dB 1W/1m
Max. Schalldruck: 126dB
Frequenzbereich: 40 - 300Hz
Abmessungen: 51.0 x 55.5 x 65.0 cm
Gewicht: 38kg

ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS 13/15 VIBE-18S
MANUAL DE INSTRUCCIONES
CARACTERISTICAS
yResistente, alta densidad, compuesto MDF
yPintura plastica anti rayas
yConviene para instalaciones permanentes
yPerfecto para utilización móvil
yWoofer 18” de gran potencia
yAdaptadores 35mm incorporados
yConectores de tipo Dual Speakon®
yAsa muy resistente incorporada
yPies de goma de calidad
PRÉCAUCIONES DE SÉGURIDAD
yLa VIBE-18S puede reproducir niveles de presión acoustica suficientes para causar
problemas auditivos graves y permanentes. En caso de exposición a presiones
superiores à 85 dB, siempre proteger los oídos!
yAsegurarse que la etapa de potencia esté apagada antes de conectar las cajas.
yEl woofer no están protegidos contra la lluvia y la humedad. Este producto
conviene unicamente para uso en interior. La garantia no cubre usos en
condiciones de humedad.
yInstalar siempre la caja en sitios seguros y estables.
CONEXIONES
El VIBE-18S no lleva filtro interno! Para sacar el maximo rendimiento es necesario
utilizar un filtro electronico. Aconsejamos el uso del filtro activo JB Systems XO-210
o EC102, con corte de +/- 130Hz. En ciertos casos el resultado es bueno con el
Sound Processor SE-100 con el corte de +/-130Hz. Otras combinaciones son
evidentemente possibles.
La VIBE-18S tiene 2 conectores de tipo Speakon. Cada uno está conectado en
paralelo. Esto significa que se puede conectar otra VIBE-18S en paralelo.
La configuración Speakon® es:
•POSITIVE =+1
•NEGATIVE=-1
Atención: al conectar otra caja, la impedencia pasa de 8Ωa 4Ω! En la mayoria de
los casos, solo se pueden conectar 2 cajas. Si su etapa de potencia permite bajar
hasta 2 Ω, se podrán conectar hasta 4 cajas por salida.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS 14/15 VIBE-18S
Conección en paralelo a 4Ω:
Conección en paralelo a 2Ω: (ATENCION: Referirse a la impedencia soportada
por el amplificador)
¿Que cables utilizar?
Se pueden utilizar cables JB SYSTEMS 2-0505 (5m) o 2-0510 (10m) o 2-0525
(25m). Por supuesto, tambien puede asemblar cables usted mismo. Cuidado de
siempre utilizar cables de buena calidad con conductores de 2x2.5mm² como
minimo. Tambien se necesitaran 1 par de conectores Neutrik Speakon® NL4FC.
Este conector tiene 4 contactos: +1 -1 +2 -2. Utilizar unicamente los contactos
+1 y -1. Su cable de altavoz tiene 2 conductores con colores distintos. Asegurese de
conectar el mismo color de cada lado del cable al contacto correspondiente (+1 a +1
y -1 a -1).
Inversando los conductores, se producira un sonido de muy mala calidad sin
frecuencias bajas.

ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS 15/15 VIBE-18S
ADAPTADOR PARA PIE
La caja VIBE-18S lleva su vaso en la parte superior para colocar un VIBE-
12 o VIBE-15. A este fin se necesita una barra en opción. Aconsejamos el
modelo VP 130.Con este modelo se pueden levanter los satellites entre
0,7m hasta 1,3 m por encima del VIBE-18S.
LIMPIEZA
Limpiar la caja con una esponja y agua con javón no abrasivo. No utilizar solventes
químicos que puedan dañar la pintura.
ESPECIFICACIONES
Potencia: 500Wrms (1000Wpeak)
Impedencia de entrada: 8Ω
Sensibilidad de entrada: 96dB 1W/1m
Max. SPL: 126dB
Respuesta en frecuencias: 40 - 300Hz
Dimensiones: 51.0 x 55.5 x 65.0 cm
Peso: 38kg
