Советы и меры предосторожности при установке:

• Отсоедините отрицательный (-) провод от

автомобильного аккумулятора.

• В местах установки определите и отметьте все топлив-

ные магистрали, линии гидравлического тормоза, вакуум-

ные линии и электрические провода. Будьте предельно

осторожны при разрезании или сверлении вблизи данных

мест.

• Для монтажа выберите безопасное невлажное место.

• Убедитесь, что в месте проведения монтажа циркуляция

воздуха достаточна для самоохлаждения усилителя.

• С помощью соответствующих инструментов установите

усилитель.

Технические характеристики

• 55 Вт RMS x 4 канала, плюс 225 Вт RMS x 1 канал @ 4

ОМ и ≤1% КНИ + N*

• 75 Вт RMS x 4 канала, плюс 360 Вт RMS x 1 канал @ 2

Ом и ≤1% КНИ + N*

• КНИ+ N: 0.03% (номинальная мощность @ 4 Ом

• Отношение сигнал-шум: 85 дБ

(соотношение 1 Вт к 4 Ом)*

• Отношение сигнал-шум: 104 дБ

(соотношение номинальной мощности к 4 Ом)

• Частотная характеристика: 10 Гц – 83 кГц и

20 Гц – 250 Гц

• Максимальная мощность: 660 Вт

* CEA-2006A-compliant

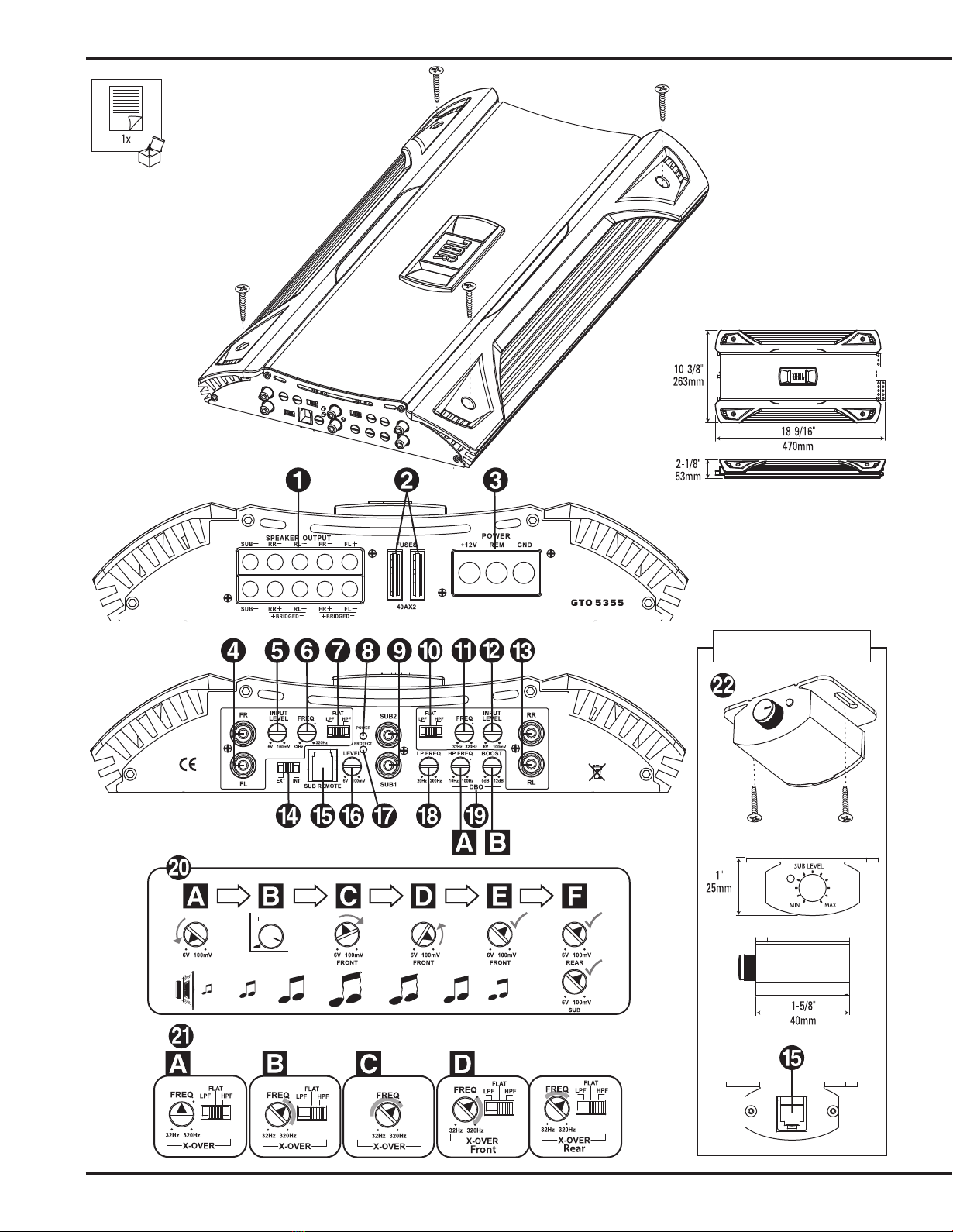

0Подключение динамиков

• Подключить динамики к разъемам, сохраняя

правильную полярность.

• Пятиканальное управление: подключить передний

левый динамик к разъемам Front L+ и L– , а пере-

дний правый – к разъемам Front R+ и R–.

Аналогично подключить задние левый и правый

динамики соответственно к разъемам Rear L+ и L–

и Rear R+ и R–. Подключить сабвуфер к разъемам

Sub+ и Sub–.

• Четырехканальное управление: подключить сте-

реодинамики к передним разъемам, как описано

выше.

Подключить одиночный динамик к тыловым разъ-

емам Rear R+ и Rear L–. по мостовой схеме.

Подключить сабвуфер к разъемам Sub+ и Sub–.

• Трехканальное (мостовое) управление: подключить

один динамик к разъемам Front R+ и Front L–.

Подключить другой динамик к разъемам Rear R+ и

Rear L–. Подключить сабвуфер к разъемам Sub+

and Sub–.

• Минимальное сопротивление динамика при стереоу-

правлении - 2 Ом. Минимальное сопротивление дина-

мика при мостовом управлении - 4 Ом. Минимальное

сопротивление сабвуфера - 2 Ом.

1Предохранители

• Могут заменяться на предохранители такого же типа

и характеристик.

2Входные коннекторы мощности

• +12 В: Подключить к положительному разъему

автомобильного аккумулятора. Рекомендуется

провод 5 mm2. Установите соответствующий патрон

предохранителя и предохранитель (минимум на 80 А)

на расстоянии 45см от аккумулятора. Убедитесь, что

провод не поврежден и не зажат во время установки.

Установите защитные прокладки, протягивая прово-

да через противопожарную перегородку или металл.

• GND: Подключить к шасси автомобиля. См. Рисунок

ниже.

• REM: Подключить к проводу “Remote Out” комплекта

питания или устройства на +12 В (ACC).

3Передние входные коннекторы (RCA)

• Подключить к передним RCA-выходам комплекта

питания или сигнального устройства.

4Передний вход – Регулятор уровня

• Используется для согласования переднего входного

уровня усилителя с выходным уровнем комплекта

питания.

• См. Jдля процедуры настройки.

5Передний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в диапазоне от

32 до 320 Гц.

• См. Kдля процедуры настройки.

6Передний кроссовер – Переключатель фильтра

• LPF: Выбирается для сабвуфера(-ов).

• Flat: Выбирается для широкодиапазонных динамиков,

если в акустической системе не будет использован

сабвуфера.

• HPF: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в системе

используется сабвуфер.

7Индикатор питания

• Горит, если усилитель включен.

8Входной коннектор сабвуфера (RCA)

• Подключить к RCA-выходам сабвуфера от комплекта

питания или сигнального устройства.

9Задний кроссовер – Переключатель фильтра

• LPF: Выбирается для сабвуфера(-ов).

• Flat: Выбирается для широкодиапазонных динамиков,

если в акустической системе не будет использован

сабвуфера.

• HPF: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в системе

используется сабвуфер.

AЗадний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в диапазоне от

32 до 320 Гц.

• См. процедуру настройки в K.

BЗадний вход – Регулятор уровня

• Используется для согласования заднего входа усили-

теля с выходом комплекта питания.

• См. Jдля процедуры настройки.

CЗадние входные коннекторы (RCA)

• Подключить к задним RCA-выходам комплекта пита-

ния или сигнального устройства.

DПереключатель EXT/INT

• Если комплект питания имеет выход для сабвуфера,

и Вы подключили его ко входу SUB, установите пере-

ключатель в положение EXT. В противном случае,

установите переключатель в положение INT.

EРазъем подключения выносного регулятора

громкости (в комплект поставки не входит)

• Подключите дистанционный регулятор уровня (RLC)

с помощью соответствующего кабеля RJ-11 (прилага-

ется к выносному регулятору громкости).

FКонтроль уровня сабвуфера

• Используется для согласования входа SUB усилителя

с выходом комплекта питания.

• См. Jдля процедуры настройки.

GИндикатор неисправности

• Загорается, если происходит один из следующих

сбоев: перепад напряжения аккумулятора, короткое

замыкание между проводами динамиков, перегрев

усилителя, повреждение выходной цепи усилителя

(на выходе усилителя присутствует напряжение

постоянного тока).

HРегулятор частоты фильтра нижних частот (ФНЧ)

сабвуфера

• ФНЧ 12 дБ/октава, регулируется в диапазоне от 20 до

200 Гц.

• См. процедуру настройки в K.

IИнфразвуковой регулируемый фильтр верхних

частот с динамической оптимизацией басов (DBO) и

регулируемым усилением (Q)

• Для вуферов с резонансными (вентилируемыми) кор-

пусами установите регулятор частоты на 10 Гц ниже

частоты резонанса корпуса.

• Для вуферов в герметичных корпусах установите

регулятор на любую частоту в диапазоне от 30 до

50 Гц.

• Настройте регулятор усиления на свой вкус, однако

будьте осторожны: слишком большое усиление может

повредить вуфер (-ы).

AРегулятор частоты фильтра верхних частот с

динамической оптимизацией басов (DBO), регули-

руется в диапазоне от 20 до 100 Гц. Для соответ-

ствующих настроек см. рисунок выше.

BРегулятор усиления DBO обеспечивает до 12 дБ

усиления, что слегка превышает частоту ВЧ-

фильтра. Для соответствующих настроек см.

рисунок выше.

JУровень установочного входа

AВыставить все входные регуляторы уровня против

часовой стрелки до 6 В (минимум).

BПри включенных динамиках (включить какой-нибудь

музыкальный трэк) выставить регулятор громкости

главного блока в позицию 3/4.

CПовернуть передний входной регулятор уровня по

часовой стрелке, пока музыка не станет настолько

тихой, что будет звучать неразборчиво (на выходе

присутствует искажение).

DПостепенно поворачивать передний входной регуля-

тор уровня против часовой стрелки, пока музыка

снова не станет четко слышна.

EТеперь передний вход уровня настроен правильно.

FНастройте задний регулятор уровня и регулятор

входного уровня сабвуфера так, чтобы уровень

задних динамиков и уровень сабвуфера были

пропорциональны уровню передних динамиков (на

Ваше усмотрение).

KНастройка кроссовера

AКроссовер настраивается на 5 и более

широкодиапазонных динамиков, если в системе нет

сабвуфера.

BКроссовер настраивается на широкодиапазонные

динамики, если в системе присутствует сабвуфера.

CКроссовер настраивается на сабвуферы.

DКроссовер настраивается для системы, которая

включает отдельно среднечастотные динамики,

подключенные к задним каналам, и отдельно пере-

ключатель ВР, установленный в положение “BP.”

Внимание: допустимые уровни частоты отмечены

серым.

LВыносной регулятор громкости

(в комплект поставки не входит)

Позволяет дистанционно регулировать басов во время

прослушивания.

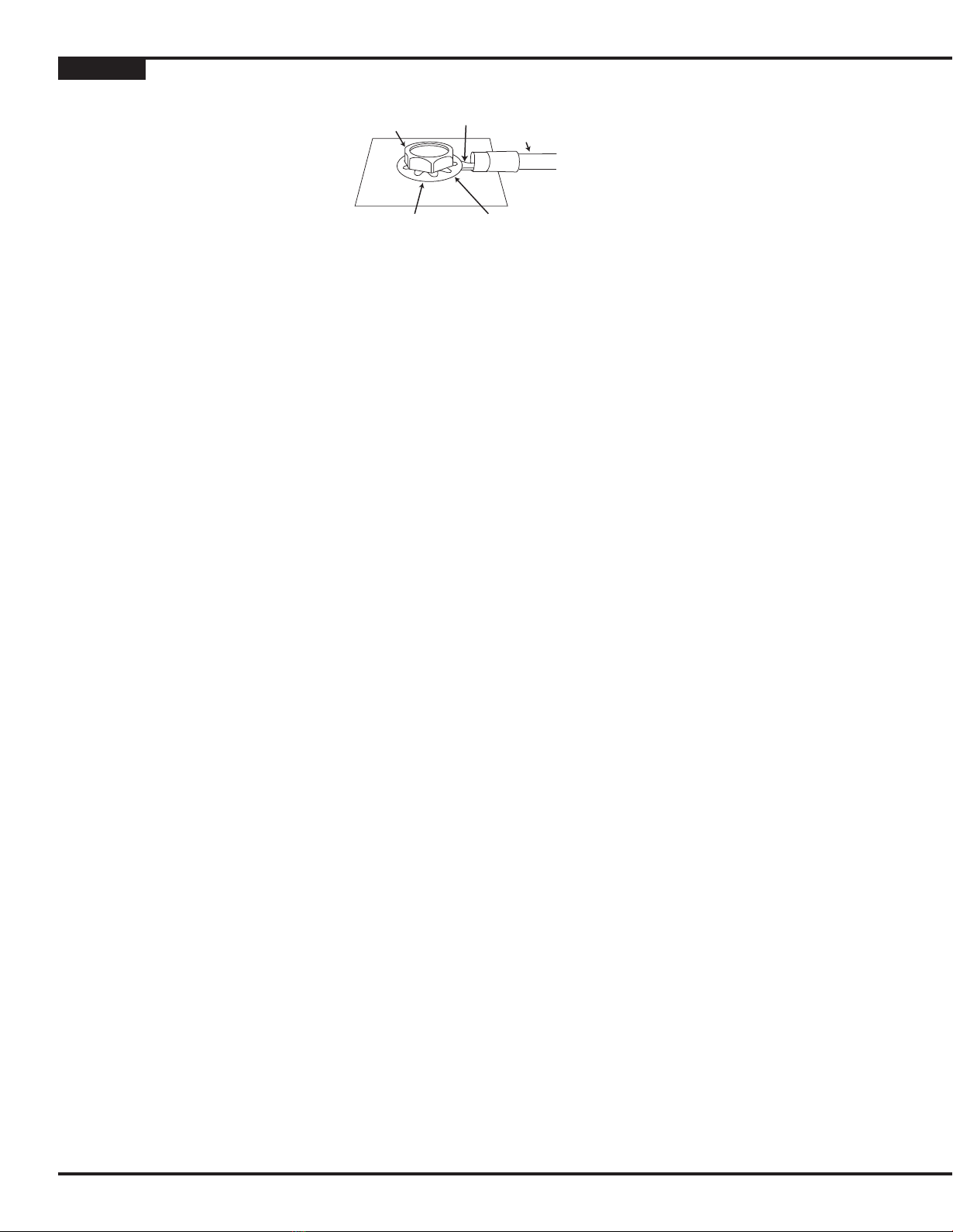

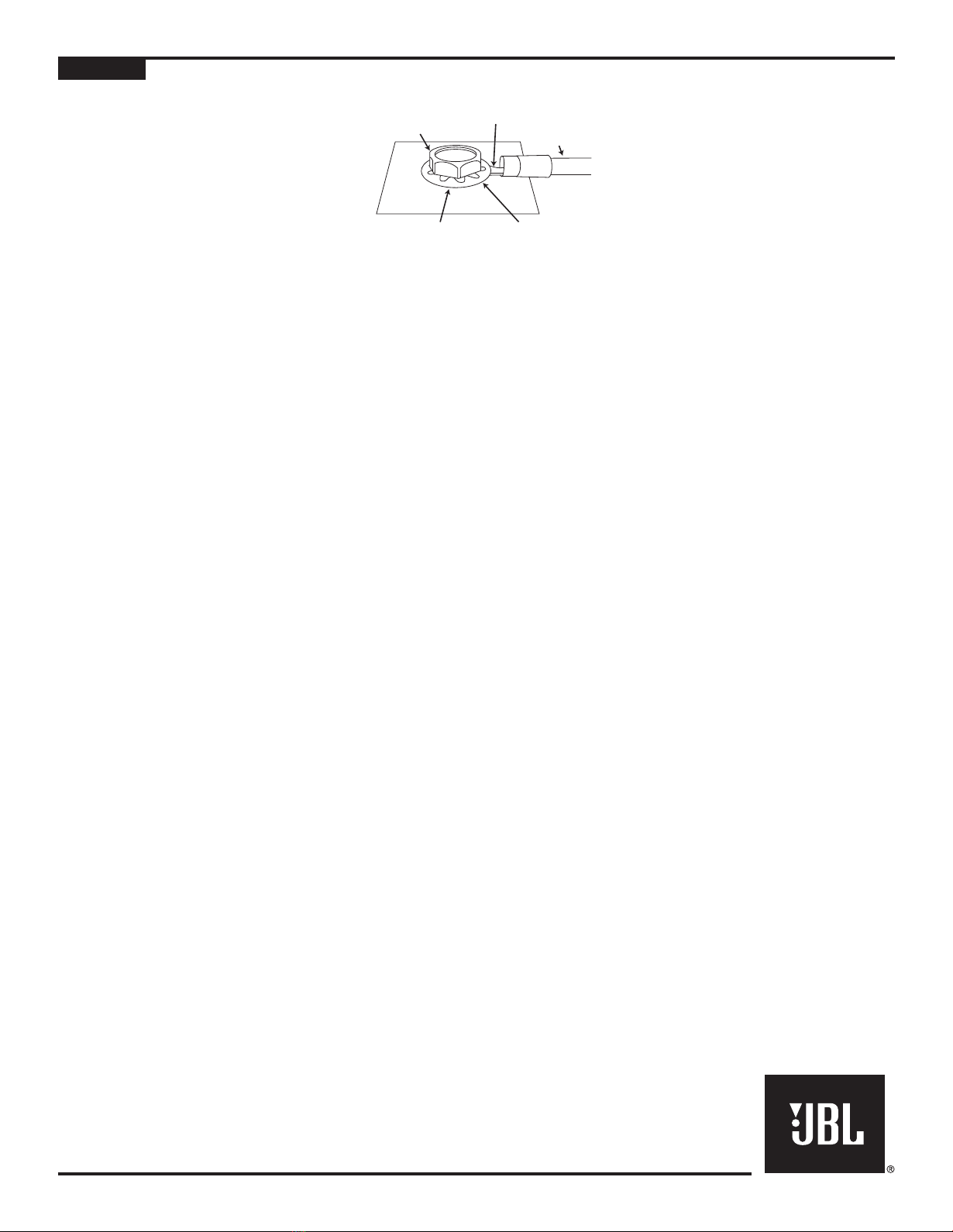

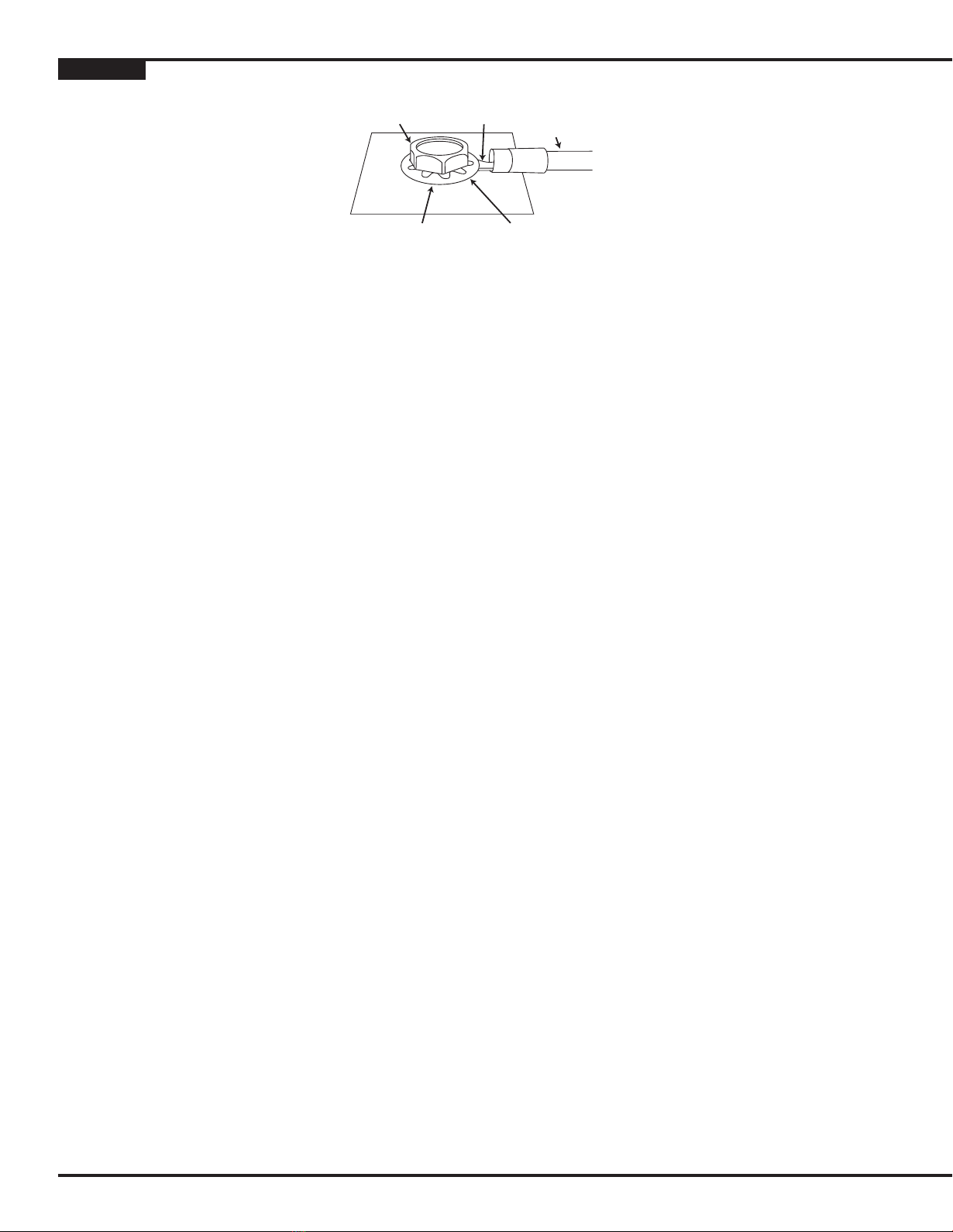

Заводской шуруп

Кольцевой коннектор

Провод

заземления

Внимание: Удалите

краску подкольцевым

коннектором.

Звездообразная

прокладка

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОУСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА GTO5355

Продукт разработан для мобильного применения и не подходит для

подключения к обычной сети. Для гарантийной страховки необходим

действительный серийный номер. Свойства, технические

характеристики и вид

продукта могут меняться

без предварительного

уведомления.

РУССКИЙ

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 1

GTO5355

OWNER’S MANUAL

BEDIENUNGS-

ANLEITUNG

MODE D'EMPLOI

MANUAL DE USO

HANDLEIDING

MANUALE UTENTE

ANVÄNDAR-

HANDBOK

BRUGSVEJLEDNING

OMISTAJAN

KÄSIKIRJA

PODRĘCZNIK

UŻYTKOWNIKA

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

KULLANMA KILAVUZU

±ÈÀý

1.000

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 2

www.jbl.com

Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

declare in own responsibility that the product described in this ownerʼs

manual is in compliance with technical standards:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 08/09

Harman International, Consumer Division

8500 Balboa Boulevard, Northridge, CA 91329 USA

www.jbl.com

JBL is a trademark of Harman International Industries, Incorporated,

registered in the United States and/or other countries.

Part No. GTO5355OM 08/09

Harman Deutschland GmbH

Hünderstraße 1 * 74080 Heilbronn * Telefon: 07131 / 480 0

www.jbl-audio.de

JBL ist eine Marke von Harman International Industries, Incorporated, eingetragen in

den Vereinigten Staaten und/oder anderen Ländern.

Teile-Nr.: GTO5355OM 08/09

Konformitätserklärung

Wir, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir - Frankreich

erklären in eigener Verantwortung, dass das hier beschriebene

Produkt folgenden Standards entspricht:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, Frankreich 08/09

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 3

Optional RLC

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 4

Installation Warnings and Tips

• Disconnect the negative (–) lead from your vehicle’s

battery.

• At the installation sites, locate and make a note of

all fuel lines, hydraulic brake lines, vacuum lines

and electrical wiring. Use extreme caution when

cutting or drilling in and around these areas.

• Choose a safe mounting location away from

moisture.

• Make sure there is sufficient air circulation at the

mounting location for the amplifier to cool itself.

• Mount the amplifier, using the supplied hardware.

Specifications

• 55W RMS x 4 channels, plus 225W RMS

x 1 channel, @ 4 ohms and ≤1% THD + N*

• 75W RMS x 4 channels, plus 360W RMS

x 1 channel, @ 2 ohms and ≤1% THD + N*

• THD + N: 0.03% (rated power @ 4 ohms)

• Signal-to-noise ratio: 85dB

(reference 1W into 4 ohms)*

• Signal-to-noise ratio: 104dB

(reference rated power into 4 ohms)

• Frequency response: 10Hz – 83kHz and

20Hz – 250Hz

• Max power: 660 watts

* CEA-2006A-compliant

0Speaker Output Connectors

• Connect the speakers to these terminals,

observing proper polarity.

• Five-channel operation: Connect the front left

speaker to the Front L+ and L– terminals and

the front right speaker to the Front R+ and

R– terminals. Repeat for the rear speakers,

using the Rear L+ and L– terminals, and

the Rear R+ and R– terminals. Connect the

subwoofer to the Sub+ and Sub– terminals.

• Four-channel operation: Connect the stereo

speakers to the Front terminals, as above.

Connect the single speaker into which the

amplifier’s rear channels will be bridged to the

Rear R+ and Rear L– terminals. Connect the

subwoofer to the Sub+ and Sub– terminals

• Three-channel (bridged) operation: Connect

one speaker to the Front R+ and Front L–

terminals. Connect the other speaker to the

Rear R+ and Rear L– terminals. Connect the

subwoofer to the Sub+ and Sub– terminals.

• Minimum speaker impedance for stereo

operation is 2 ohms. Minimum speaker

impedance for bridged operation is 4 ohms.

Minimum subwoofer impedance is 2 ohms.

1Fuses

• Replace only with same type and rating.

2Power Input Connectors

• +12V: Connect to the positive terminal of the

vehicle’s battery. 4 AWG wire is recommended.

Install an appropriate fuse holder and fuse

(80A minimum) within 18 inches of the battery.

Make sure the wire is not damaged or pinched

during installation. Install protective grommets

when routing wires through the firewall or other

sheet metal.

• GND: Connect to the vehicle’s chassis. Refer to

the picture below.

• REM: Connect to the “Remote Out” lead from

the source unit or to a source of switched

12V+ (ACC).

3Front Input Connectors (RCA)

• Connect to the front RCA outputs from the

source unit or signal processor.

4Front Input-Level Control

• Used to match the front input level of the

amplifier to the output level of the source unit.

• See Jfor the adjustment procedure.

5Front Crossover-Frequency Control

• 12dB/octave crossover, variable from

32Hz to 320Hz.

• See Kfor the adjustment procedure.

6Front Crossover-Filter Selector

• LPF: Select for subwoofer(s).

• Flat: Select for full-range speakers when

no subwoofer will be used in the system.

• HPF: Select for midrange speakers or

full-range speakers when a subwoofer is

used in the system.

7Power On LED

• Illuminated when the amplifier is on.

8Subwoofer Input Connector (RCA)

• Connect to the subwoofer RCA outputs from

the source unit, or signal processor.

9Rear Crossover-Filter Selector

• LPF: Select for subwoofer(s).

• Flat: Select for full-range speakers when

no subwoofer will be used in the system.

• HPF: Select for midrange speakers or

full-range speakers when a subwoofer is

used in the system.

ARear Crossover-Frequency Control

• 12dB/octave crossover, variable from

32Hz to 320Hz.

• See the adjustment procedure in K.

BRear Input-Level Control

• Used to match the rear input of the amplifier to

the output of the source unit.

• See Jfor adjustment procedures.

CRear Input Connectors (RCA)

• Connect to rear RCA outputs from the source

unit, or signal processor.

DEXT/INT Switch

• If the source unit has a subwoofer output and

you have connected it to the SUB input, set this

switch to the EXT position. Otherwise, set it in

the INT position.

EOptional Remote Level Control (RLC) Connector

• Connect the Remote Level Control (RLC) here,

using the RJ-11 cable (supplied with the RLC).

FSubwoofer Level Control

• Used to match the SUB input of the amplifier to

the output of the source unit.

• See Jfor adjustment procedures.

GProtect LED

• Illuminated under any of the following fault

conditions: battery over/under voltage, short

circuit in speaker wires, amplifier is too hot,

amplifier’s output circuit has failed (DC voltage

present in the amplifier’s output).

HSubwoofer Low-Pass Filter Frequency Control

• 12dB/octave low-pass filter, variable from 20Hz

to 200Hz.

• See the adjustment procedure in K.

IDBO (Dynamic Bass Optimization)

Variable Subsonic High-Pass Filter With

Variable Boost (Q)

• For woofers in tuned (vented) enclosures, set

the Frequency control to a value 10Hz below the

enclosure’s resonance (tuned) frequency.

• For woofers in sealed boxes, set the control to

any value you prefer between 30Hz and 50Hz.

• Set the Boost control according to your

preference, being careful not to apply

enough boost to damage your woofer(s).

ADBO High-Pass Filter Frequency control,

variable between 20Hz and 100Hz.

See above for appropriate settings.

BDBO Boost control provides up to

12dB of boost, slightly above the high-

pass filter’s frequency. See above for

appropriate settings.

JSetting Input Level

ATurn all Input-Level controls counterclockwise

to 6V (minimum).

BWith a dynamic music track playing, turn the

head unit’s volume control to the 3/4 position.

CTurn Front Input-Level control clockwise until

the music is so loud that it no longer sounds

clear (distortion is present in the output).

DTurn Front-Input-Level control counterclock-

wise gradually, just until the music sounds

clear, once again.

EFront-Level input is now adjusted correctly.

FAdjust the Rear and Sub Input-Level controls

so that the level of the rear speakers and the

level of the subwoofer are proportionate to the

level of the front speakers, according to your

preference.

KSetting the Crossover

ACrossover setting for 5" or larger full-range

speakers when no subwoofer is included in

the system.

BCrossover setting for full-range speakers

when a subwoofer is included in the system.

CCrossover setting for subwoofers.

DCrossover setting for systems that include

separate mid-bass speakers driven by the rear

channels, with the BP switch set to “BP.”

Note:

Acceptable frequency ranges are indicated

in gray.

LRemote Level Control (Optional)

The Remote Level Control, if installed, will allow

you to adjust the level of bass while seated in the

listening position.

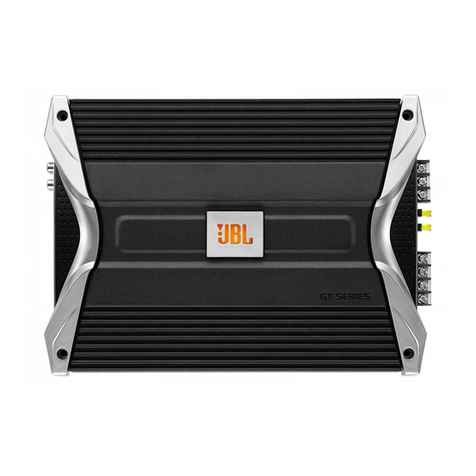

GTO5355 CAR AUDIO POWER AMPLIFIER OWNER’S MANUAL

Factory Bolt Ring Connector

Ground Wire

Note: Remove any paint

below ring connector.StarWasher

This product is designed for mobile applications and is not

intended for connection to the mains.

A valid serial number is required for warranty coverage.

Features, specifications and appearance are subject to change

without notice.

ENGLISH

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 5

www.jbl.com

Ostrzeżenia i porady instalacyjne:

• Odłącz przewód ujemny (–) od akumulatora Twojego samochodu.

• W miejscach instalacji, zlokalizuj i zapamiętaj rozmieszczenie prze-

wodów paliwowych, przewodów hamulca hydraulicznego, prze-

wodów układu ssącego oraz kabli elektrycznych. Postępuj z

wyjątkową ostrożnością w trakcie cięcia lub wiercenia w tych

rejonach.

• Wybierz bezpieczne miejsce do montażu, z dala od źródeł wilgoci.

• W miejscu montażu musi być odpowiednia cyrkulacja powietrza,

aby działało autoschładzanie wzmacniacza.

• Zamontuj wzmacniacz, używając dostarczonego osprzętu.

Specyfikacja techniczna

• 55W RMS x 4 tryby pracy (kanały), plus 225W RMS x

1 kanał 4 Ωoraz ≤1% THD + N*

• 75W RMS x 4 tryby pracy (kanały), plus 360W RMS x

1 kanał 2 Ωoraz ≤1% THD + N*

• THD + N: 0.03% (moc znamionowa 4 Ω)

• Stosunek sygnału do szumu: 85dB (odniesienie 1W do 4 Ω)*

• Stosunek sygnału do szumu: 104dB (odniesienie mocy

znamionowej do 4 Ω)

• Charakterystyka częstotliwościowa: 10Hz – 83kHz oraz 20Hz –

250H

• Maks. moc: 660 W

* zgodny z CEA-2006A

Przyłącza głośników

• Należy podłączyć głośniki do tych przyłączy, zachowując właści-

wą biegunowość.

• Praca w trybie pięciokanałowym: Podłącz lewy przedni

głośnik do przyłączy Front L+ oraz L–, a następnie prawy

przedni głośnik do przyłączy Front R+ oraz R–. Powtórz

czynności podłączając tylne głośniki do przyłączy Rear L+

oraz L–, a następnie Rear R+ oraz R–. Następnie podłącz

głośnik basowy (subwoofer) do przyłączy Sub+ oraz Sub–.

• Praca w trybie czterokanałowym: Należy podłączyć głośniki

stereofoniczne do przednich przyłączy, tak jak opisano

powyżej. Podłącz pojedynczy głośnik, z którym zmostkowane

będą tylne kanały wzmacniacza, do przyłączy Rear R+ oraz

Rear L–. Następnie podłącz głośnik basowy (subwoofer) do

przyłączy Sub+ oraz Sub–.

• Praca w trybie trójkanałowym (przy połączeniu

zmostkowanym): Należy podłączyć jeden głośnik do przednich

przyłączy Front R+ oraz Front L–. Przyłącz następny głośnik do

tylnych przyłączy Rear R+ oraz Rear L–. Następnie podłącz

głośnik basowy (subwoofer) do przyłączy Sub+ oraz Sub–.

• Minimalna impedancja głośników w trybie stereo wynosi 2 Ω.

Minimalna impedancja głośników przy połączeniu

zmostkowanym wynosi 4 Ω.

Minimalna impedancja głośnika basowego wynosi 2 Ω.

Bezpieczniki

• Zastępuj tylko bezpiecznikami tego samego typu i wartości.

Wejścia mocy

• +12V: Podłącz końcówkę dodatnią do akumulatora. Zalecany

przewód 5 mm. Zainstaluj odpowiednią oprawkę bezpiecznika i

bezpiecznik (minimum 80A) w odległości ok. 50 cm od akumu-

latora. Pamiętaj, że przewód nie może być uszkodzony lub przy-

ciśnięty w trakcie instalacji. Zainstaluj kółka ochronne w trakcie

przeprowadzania przewodów przez ścianę pożarową lub inną

blachę.

• Uziemienie: Podłącz do podwozia samochodu. Postęp zgodnie

z rysunkiem poniżej.

• REM: Podłącz do przewodu “Remote Out” (wyjście) z modułu

głównego lub do przełącznika 12V+ (ACC).

Przednie przyłącza wejściowe (RCA)

• Do przednich przyłączy RCA wzmacniacza należy podłączyć

wyjścia urządzenia źródłowego lub przetwornika sygnału.

Sterowanie poziomem sygnału wejściowego z

przodu

• Pozwala dopasować przedni poziom sygnału wejściowego

wzmacniacza do poziomu wyjściowego źródła.

• Sposób regulacji opisano tutaj:

Sterowanie przednią częstotliwością zwrotnicy

• Nachylenie zboczy zwrotnicy: 12dB/okt., zwrotnica aktywna

od 32Hz do 320Hz.

• Sposób regulacji opisano tutaj:

Przełącznik przedniego filtra zwrotnicy

• LPF: Wybierz dla głośnika basowego (głośników basowych).

• Flat: Wybierz dla głośników szerokopasmowych, dla układu

bez głośnika basowego.

• HPF: Wybierz dla głośników średniotonowych lub

szerokopasmowych, dla układu zawierającego głośnik

basowy (subwoofer).

Dioda Power On (włącz.)

• Świeci się, kiedy wzmacniacz jest włączony.

Przyłącza wejściowe głośnika basowego (RCA)

• Do przednich przyłączy RCA głośnika basowego należy

podłączyć wyjścia urządzenia źródłowego lub przetwornika

sygnału.

Przełącznik tylnego filtra zwrotnicy

• LPF: Wybierz dla głośnika basowego (głośników basowych).

• Flat: Wybierz dla głośników szerokopasmowych, dla układu

bez głośnika basowego.

• HPF: Wybierz dla głośników średniotonowych lub

szerokopasmowych, dla układu zawierającego głośnik

basowy (subwoofer).

Sterowanie tylną częstotliwością zwrotnicy

• Nachylenie zboczy zwrotnicy: 12dB/okt., zwrotnica aktywna

od 32Hz do 320Hz.

• Sposób regulacji opisano tutaj:

Sterowanie tylnym poziomem sygnału wejściowego

• Pozwala dopasować tylny poziom sygnału wejściowego

wzmacniacza do poziomu wyjściowego źródła.

• Sposoby regulacji opisano tutaj:

Tylne przyłącza wejściowe (RCA)

• Do tylnych przyłączy RCA należy podłączyć wyjścia

urządzenia źródłowego lub przetwornika sygnału.

Przełącznik EXT/INT

• Jeżeli urządzenie źródłowe wyposażone jest w wyjście dla

głośnika basowego i zostało przyłączone do wyjścia SUB,

należy ustawić ten przełącznik w pozycji EXT. W innym

wypadku należy ustawić przełącznik w pozycji INT.

Przyłącznik znalnego sterowania poziomem

głośnika basowego

• Należy podłączyć RLC (Remote Level Control) w tym miejscu,

korzystając z dołączonego do zestawu przewodu RJ-11.

Sterowanie poziomem głośnika basowego

• Pozwala dopasować poziom sygnału wejściowego SUB

wzmacniacza do poziomu wyjściowego źródła.

• Sposoby regulacji opisano tutaj:

Dioda Protect (zabezpieczenia)

• Świeci się w razie jednej z poniższych usterek:

akumulator powyżej/poniżej napięcia, zwarcie w przewodach

głośników, przegrzanie wzmacniacza, problem z obwodem

wyjścia wzmacniacza (napięcie prądu stałego obecne w wyjś-

ciu wzmacniacza).

Sterowanie częstotliwością filtra dolnoprzepus-

towego głośnika basowego

• Nachylenie zboczy filtra dolnoprzepustowego: 12dB/okt.,

aktywny od 20Hz do 200Hz.

• Sposób regulacji opisano tutaj:

Infradźwiękowy filtr górnoprzepustowy z DBO

(Dynamiczną Optymalizacją Basów) oraz ze zmien-

nym doładowaniem (Q)

• W przypadku głośników w miejscach wyciszonych, ustaw

kontrolkę Częstotliwości na 10Hz poniżej częstotliwości

rezonansu miejsca.

• W przypadku głośników w uszczelnionych skrzyniach, ustaw

kontrolkę na dowolną wartość pomiędzy 30Hz a 50Hz.

• Ustaw kontrolkę Doładowania stosownie do

preferencji, pamiętając, aby doładowanie nie zniszczyło

Twojego głośnika (głośników).

Kontrolka częstotliwości filtru górnoprzepustowego z

DBO, zmienność pomiędzy 20Hz a 100Hz.

Odpowiednie ustawienia - patrz powyżej.

Kontrolka doładowania DBO to maksymalnie 12dB

doładowania ponad częstotliwość filtra

górnoprzepustowego. Odpowiednie ustawienia - patrz

powyżej.

Ustawienie poziomu sygnału wejściowego

Należy obrócić wszystkie potencjometry poziomu sygnału

wejściowego w kierunku przeciwnym do ruchu wskazówek

zegara do 6V (minimum).

Odtwarzając dynamiczny utwór muzyczny należy ustawić

regulator głośności głównego urządzenia do pozycji 3/4.

Następnie należy obracać potencjometr przedniego

poziomu sygnału wejściowego w kierunku zgodnym z

ruchem wskazówek zegara aż do momentu, gdy

odtwarzana muzyka będzie tak głośna, że nie będzie

brzmieć czysto (sygnał wyjściowy będzie zniekształcony).

Następnie należy stopniowo obracać potencjometr

przedniego poziomu sygnału wejściowego w kierunku

przeciwnym do ruchu wskazówek zegara, aż do momentu,

gdy odtwarzana muzyka będzie znów brzmieć czysto.

Teraz przedni poziom sygnału wejściowego jest poprawnie

wyregulowany.

Należy wyregulować potencjometry tylnego poziomu

sygnału wejściowego oraz sygnału wejściowego głośnika

basowego (subwoofer) w taks sposób, aby poziom sygnału

tylnych głośników oraz poziom sygnału głośnika basowego

były proporcjonalne do poziomu sygnału głośników

przednich, zgodnie z preferencjami użytkownika.

Regulacja zwrotnicy

Ustawienie zwrotnicy dla 5” lub większych głośników

szerokopasmowych, jeśli system nie zawiera głośnika

basowego.

Ustawienie zwrotnicy dla głośników szerokopasmowych,

jeśli system zawiera głośnik basowy.

Ustawienie zwrotnicy dla głośników basowych.

Ustawienie zwrotnicy dla układów zawierających osobne

głośniki średniobasowe, podłączone do tylnych kanałów, z

przełącznikiem BP ustawionym w pozycji BP.

Pamiętaj: Dopuszczalny zakres częstotliwości jest

zaznaczony szarym kolorem.

Zdalne sterowanie poziomem

Jeśli zainstalowano zdalne sterowanie poziomem, będziesz

mógł regulować poziom basów w trakcie słuchania muzyki.

Śruba fabryczna Złączka

pierścieniowa Przewód

uziemiający

Pamiętaj: Usuń farbę

poniżej złączki

pierścieniowej.

Uszczelka

gwiazdowa

PODRĘCZNIK UŻYTKOWNIKA SAMOCHODOWY WZMACNIACZ MOCY AUDIO GTO5355

Produkt ten jest przeznaczony do użytku przenośnego i nie należy

podłączać go do sieci. Do obsługi gwarancyjnej wymagany jest

ważny numer seryjny.

Zastrzega się zmiany funkcji,

specyfikacji i wyglądu

produktu.

POLSKI

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 6

Asennusvinkkejä ja varoituksia:

• Irrota auton negatiivinen akkukaapeli (–) ennen asen-

nustöiden aloittamista.

• Paikanna asennuskohdan lähellä olevat polttoaine-,

jarru- ja ilmaputket sekä sähköjohdot. Ole erityisen

varovainen tehdessäsi niiden lähelle aukkoja tai

poratessasi kiinnitysreikiä.

• Sijoita laite turvalliseen ja kuivaan paikkaan.

• Sijoituspaikassa pitää olla hyvä ilmankierto, jotta

vahvistimen jäähdytys toimii kunnolla.

• Käytä asentamisessa pakkaukseen kuuluvia

kiinnikkeitä.

Tekniset tiedot

• 55 W (RMS) x 4 kanavaa ja 225 W (RMS) x 1 kanava @

4 ohmia ja ≤1 % THD + N*

• 75 W (RMS) x 4 kanavaa ja 360 W (RMS) x 1 kanava @

2 ohmia ja ≤1 % THD + N*

• THD + N: 0,03 % (nimellisteho @ 4 ohmia)

• Häiriöetäisyys: 85 dB

(1 W teholla 4 ohmin kuormaan)*

• Häiriöetäisyys: 104 dB

(nimellisteholla 4 ohmin kuormaan)

• Taajuusvaste: 10 Hz – 83 kHz ja 20 Hz – 250 Hz

• Suurin teho: 660 W

* CEA-2006A

Kaiutinlähdön kytkeminen

• Kytke kaiuttimet näihin liittimiin. Huomioi oikea

napaisuus.

• Viisikanavainen käyttö: Kytke vasen etukaiutin

liittimiin FL+ ja FL– ja oikea etukaiutin liittimiin

FR+ ja FR–. Kytke takakaiuttimet liittimiin RL+ ja

RR–. Kytke subwoofer liittimiin SUB+ ja SUB–.

• Nelikanavainen käyttö: Kytke kaiutinpari

etukanaviin edellä neuvotulla tavalla. Kytke

kolmas kaiutin liittimiin RR+ ja RL–. Tällöin

takakanavien vahvistinosio toimii sillattuna

(BRIDGED). Kytke subwoofer liittimiin SUB+ ja

SUB–.

• Kolmekanavainen käyttö (kokonaan sillattu):

Kytke yksi kaiutin liittimiin FR+ ja FL– ja toinen

kaiutin liittimiin RR+ ja RL–. Kytke subwoofer liit-

timiin SUB+ ja SUB–.

• Kaiuttimen sovitusimpedanssin pitää olla

vähintään 2 ohmia, kun käytetään tavallista

stereokytkentää. Sillatussa järjestelmässä

kaiuttimen impedanssin pitää olla vähintään

4 ohmia. Subwooferin impedanssin pitää olla

vähintään 2 ohmia.

1Sulakkeet

• Käytä vain oikean tyyppistä ja kokoista sulaketta.

2Virtaliittimet

• +12V: Kytke tämä liitin auton akun positiiviseen

napaan. Johtimen halkaisijasuositus on 5,2 mm

(4 AWG). Asenna kaapeliin sulakepesä ja sulake

(minimi 80 A) enintään 50 cm päähän akusta.

Älä vaurioita kaapelia asennuksen aikana äläkä

asenna sitä puristuksiin. Käytä läpivienneissä

kohteeseen sopivia kumiholkkeja.

• GND: Kytke tämä liitin auton metallirunkoon

oheisen kuvan mukaisesti.

• REM: Kytke tämä liitin ohjelmalähteen

kaukokäynnistyslähtöön tai auton kytkeytyvään

lisälaitevirtalähtöön (12 V+, ACC).

Etukanavatulo (RCA-liittimet)

• Etukanavatulo kytketään ohjelmalähteen tai pro-

sessorin etukanavalähtöön. (Siinä on yleensä

RCA-liittimet).

Etukanavatulon herkkyyssäädin

• Tällä säätimellä sovitetaan ohjelmalähteen

syöttämän etukanavasignaalin taso päätevahvis-

timeen sopivaksi.

• Lue säätöohjeet kohdasta J.

Etukanavien jakosuotimen rajataajuussäädin

• Jakosuotimen jyrkkyys on 12 dB/oktaavi. Rajataa-

juus valitaan portaattomasti väliltä 32–320 Hz.

• Lue säätöohjeet kohdasta K.

Etukanavien jakosuotimen toimintatilavalitsin

• LPF (alipäästösuodin): Valitse tämä subwooferia

varten.

• Flat (ei jakosuodatusta): Valitse tämä

kokoaluekaiuttimia varten, jos järjestelmässä ei

ole subwooferia.

• HPF (ylipäästösuodin): Valitse tämä

keskialuekaiuttimia varten tai kokoaluekaiuttimia

varten, jos järjestelmässä on subwoofer.

7Virtailmaisin

• Virtailmaisin palaa, kun vahvistimen virta on

kytketty päälle.

Subwoofertulo (RCA-liittimet)

• Subwoofertulo kytketään ohjelmalähteen tai

prosessorin subwooferlähtöön. (Siinä on yleensä

RCA-liittimet).

Takakanavien jakosuotimen toimintatilavalitsin

• LPF (alipäästösuodin): Valitse tämä subwooferia

varten.

• Flat (ei jakosuodatusta): Valitse tämä

kokoaluekaiuttimia varten, jos järjestelmässä ei

ole subwooferia.

• HPF (ylipäästösuodin): Valitse tämä

keskialuekaiuttimia varten tai kokoaluekaiuttimia

varten, jos järjestelmässä on subwoofer.

Takakanavien jakosuotimen rajataajuussäädin

• Jakosuotimen jyrkkyys on 12 dB/oktaavi. Rajataa-

juus valitaan portaattomasti väliltä 32–320 Hz.

• Lue säätöohjeet kohdasta K.

Takakanavatulon herkkyyssäädin

• Tällä säätimellä sovitetaan ohjelmalähteen syöt-

tämän takakanavasignaalin taso päätevahvis-

timeen sopivaksi.

• Lue säätöohjeet kohdasta J.

Takakanavatulo (RCA-liittimet)

• Takakanavatulo kytketään ohjelmalähteen tai

prosessorin takakanavalähtöön. (Siinä on yleensä

RCA-liittimet).

EXT/INT-valitsin

• Jos ohjelmalähteen subwooferlähtö on kytketty

päätevahvistimen subwoofertuloon (SUB), valitsin

pitää olla asennossa EXT. Muuten valitsin pitää

olla asennossa INT.

ELisävarusteena hankitavan tason kaukosäätimen

(RLC) liitäntä

• Kytke tason kaukosäädin tähän RJ-11-kaapelilla

(Säätimen varuste)

Subwooferin tasonsäädin

• Subwoofertulon herkkyys säädetään ohjelmaläh-

teen subwooferlähdön signaalitasoon sopivaksi.

• Lue säätöohjeet kohdasta J.

GSuojapiirin ilmaisin

• Suojapiirin ilmaisin syttyy seuraavissa

vikatilanteissa: akun jännite on liian pieni tai suuri,

kaiutinkaapelissa on oikosulku, vahvistin on

ylikuumentunut tai vahvistimen lähtöpiirissä on

vikaa (lähtö syöttää tasajännitettä).

Subwooferin alipäästösuotimen rajataajuussäätö

• Alipäästösuotimen jyrkkyys on 12 dB/oktaavi.

Rajataajuus valitaan portaattomasti väliltä

20–200 Hz.

• Lue säätöohjeet kohdasta K.

IDBO (Dynamic Bass Optimization)

-subsonic-ylipäästösuotimessa on rajataajuus-

ja korostussäädin (Q)

• Jos subwooferissa on bassorefleksikotelo, säädä

DBO-rajataajuus 10 Hz kotelon viritystaajuutta

matalammaksi.

• Jos subwooferissa on suljettu kotelo, säädä

DBO-rajataajuus mielestäsi parhaan äänen

tuottavaan arvoon välillä 30–50 Hz.

• Käännä korostussäädin (BOOST) mielestäsi

parhaan äänen tuottavaan kohtaan. Vältä

ylikorostusta, jotta subwoofer ei rikkoudu.

ADBO-ylipäästösuotimen rajataajuussäätimen

(HP FREQ) säätöalue on 20–100 Hz. Huomioi

säädössä edellä olevat ohjeet.

BDBO-korostussäädin (BOOST) mahdolistaa

jopa 12 dB korostuksen. Korostus sijoittuu taa-

juudelle, joka on hiukan subsonic-ylipäästö-

suotimen rajataajuuden yläpuolella. Huomioi

säädössä edellä olevat ohjeet.

Tuloherkkyyden säätäminen

AKäännä tuloherkkyyssäätimet aluksi ääriasen-

toonsa myötäpäivään (6 V; minimiasento).

BLaita soimaan dynaamista musiikkia ja aseta

ohjelmalähteen voimakkuussäädin 3/4 tasolle.

CKäännä etukanavatulon herkkyyssäädintä

myötäpäivään, kunnes ääni alkaa säröytyä.

DKäännä herkkyyssäädintä sen verran takaisin-

päin, että ääni kuulostaa jälleen puhtaalta.

EEtukanavien tuloherkkyys on nyt säädetty

sopivaksi.

FKäännä takakanava- ja subwoofertulojen

herkkyyssäätimiä, kunnes takakanavien ja sub-

wooferin äänenvoimakkuudet sopivat mielestäsi

hyvin etukanavien voimakkuuteen.

Jakosuotimen säätäminen

ATämä asetus on sopiva, kun järjestelmässä on

vähintään 5-tuumaiset kokoaluekaiuttimet, mutta

ei subwooferia.

BTämä asetus sopii kokoaluekaiuttimille, kun

järjestelmässä on subwoofer.

CTämä asetus sopii subwooferille.

DTämä asetus sopii, kun järjestelmässä on

takakanavaosioon kytketyt erilliset

keskibassokaiuttimet. (BP-asetus).

Huomaa: Sopiva taajuuskaista on ilmaistu

harmaalla värillä.

LTason kaukosäädin (lisävaruste)

Autoon voi asentaa kaukosäätimen, jolla

kuuntelija voi kätevästi hienosäätää bassotoiston

voimakkuutta.

Kiinnitysruuvi Rengasliitin

Maadoitusjohto

Huomaa: Poista maali

rengasliittimen alta. Lukitusaluslevy

GTO 5355 PÄÄTEVAHVISTIN AUTOON – OMISTAJAN KÄSIKIRJA

Tämä tuote on tarkoitettu autoon, joten sitä ei saa kytkeä

tavalliseen sähköverkkoon.

Takuun voimassaolo edellyttää, ettei laitteen sarjanumeroa ole

muutettu.

Pidätämme oikeuden ominaisuuksien ja teknisten tietojen

muutoksiin.

SUOMI

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 7

www.jbl.com

Warnungen und Hinweise zum Einbau:

• Entfernen Sie das Massekabel von der Fahrzeugbatterie

(Minuspol).

• Überprüfen Sie bitte, ob in der Nähe der Einbaustelle Benzin-,

Brems- oder Unterdruckleitungen bzw. elektrische Kabel ver-

laufen – fertigen Sie ggf. eine entsprechende Skizze an.

Gehen Sie beim Schneiden und Bohren in diesem Bereich

besonders vorsichtig vor.

• Suchen Sie sich eine sichere, trockene Einbaustelle aus.

• Sorgen Sie bitte für ausreichende Luftzirkulation – die End-

stufe verwendet Frischluft zur Kühlung der Ausgangsstufen.

• Befestigen Sie die Endstufe mithilfe des mitgelieferten

Materials.

Technische Daten

• 4 x 55 Watt RMS plus 1 x 225 Watt RMS an 4 Ohm

bei ≤1% THD + N*

• 4 x 75 Watt RMS plus 1 x 360 Watt RMS an 2 Ohm

bei ≤1% THD + N*

• Klirrfaktor (THD + N): 0,03% (bei Nennleistung an 4 Ohm)

• Rauschabstand: 85 dB (Referenz: 1 Watt an 4 Ohm)*

• Rauschabstand: 104 dB (Referenz: Nennleistung an 4 Ohm)

• Frequenzbereich: 10 Hz - 83 kHz und 20 - 250 Hz

• Max. Belastbarkeit: 660 Watt

* CEA-2006A-konform

Lautsprecherausgänge

• Verbinden Sie die Lautsprecher mit diesen Ausgängen –

achten Sie dabei auf korrekte Polarität.

• Fünf-Kanal-Betrieb: Schließen Sie den linken Front-

lautsprecher an die Terminals Front L + und L – an.

Verbinden Sie den rechten Frontlautsprecher mit den

Klemmen Front R+ und R-. Verbinden Sie die rückwärti-

gen Lautsprecher mit den entsprechenden Ausgängen

Rear R+ und R- sowie L+ und L-. Verbinden Sie den

Subwoofer mit den Klemmen Sub + und Sub -.

• Vier-Kanal-Betrieb: Verbinden Sie die beiden Front-

lautsprecher wie im vorherigen Abschnitt beschrieben.

Klemmen Sie die Kabel für den einzelnen rückwärtigen

Lautsprecher an die Anschlüsse Rear R+ und Rear L-

(die rückwärtigen Endstufenkanäle werden gebrückt)

und verbinden Sie den Subwoofer mit den Klemmen Sub

+ und Sub -.

• Drei-Kanal-Betrieb (gebrückt): Verbinden Sie einen

Lautsprecher mit den Klemmen Front R+ und Front L-.

Verbinden Sie den anderen Lautsprecher mit den

Klemmen Rear R+ und Rear L-. Verbinden Sie den

Subwoofer mit den Klemmen Sub + und Sub -.

• Die Mindestimpedanz für den Stereobetrieb beträgt

2 Ohm. Die Mindestimpedanz für den gebrückten Betrieb

beträgt 4 Ohm. Die Mindestimpedanz für den Subwoofer

beträgt 2 Ohm.

1Sicherungen

• Verwenden Sie nur Sicherungen vom gleichen Typ und

der gleichen Stärke.

2Stromversorgung

• +12 V: Verbinden Sie diese Buchse mit dem Pluspol der

Autobatterie. Verwenden Sie hierzu ein Kabel mit min-

destens 5,2 mm Durchmesser. Installieren Sie einen

passenden Sicherungshalter samt 80-A-Sicherung – der

Abstand zur Batterie sollte nicht mehr als 45 cm betragen.

Stellen Sie bitte sicher, dass das Kabel und die Isolation

während der Installation nicht beschädigt werden.

Verwenden Sie Gummitüllen, wenn Sie Kabel durch die

feuerfeste Trennwand zwischen Motor- und Fahrgas-

traum oder eine andere Metallfläche führen.

• GND (Masse): Befestigen Sie dieses Kabel am Fahrzeug-

chassis (siehe Abbildung).

• REM: Verbinden Sie diesen Eingang mit dem „Remote

Out“-Ausgang Ihrer Steuereinheit oder mit einer ge-

schalteten Spannungsquelle mit +12 V Gleichstrom.

Eingang für die vorderen Lautsprecher (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) bzw. die

Ausgänge des Signalprozessors für die Frontlautsprecher

mit diesen Eingängen.

4Regl

er fü

r die Eingangsempfindlichkeit der Frontkanäle

• Mit diesem Regler passen Sie die Empfindlichkeit des

Front-Eingangs an den Pegel des entsprechenden

Ausgangs der Steuereinheit.

• Hinweise zur korrekten Einstellung finden Sie unter

Übergabefrequenz-Regler für die Frontkanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar zwi-

schen 32 und 320 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

Filter-Wahlschalter für die Frontkanäle

• LPF: Beim Einsatz von Subwoofern verwenden.

• Flat: Wählen Sie diese Schalterstellung, wenn Sie Vollbe-

reichs-Lautsprecher und keinen Subwoofer verwenden.

• HPF: Wählen Sie diese Schalterstellung, wenn Sie

Satelliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

7Betriebsanzeige (LED)

• Diese LED leuchtet wenn die Endstufe in Betrieb ist.

Subwoofer-Eingang (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) bzw. die

Ausgänge des Signalprozessors für den Subwoofer mit

diesem Eingang.

Filter-Wahlschalter für die rückwärtigen Kanäle

• LPF: Beim Einsatz von Subwoofern verwenden.

• Flat: Wählen Sie diese Schalterstellung, wenn Sie Vollbe-

reichs-Lautsprecher und keinen Subwoofer verwenden.

• HPF: Wählen Sie diese Schalterstellung, wenn Sie

Satelliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

Übergabefrequenz-Regler für die rückwärtigen Kanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar zwi-

schen 32 und 320 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

BRegler für die Eingangsempfindlichkeit der rück-

wärtigen Kanäle

• Mit diesem Regler passen Sie die Empfindlichkeit des

Rear-Eingangs an den Pegel des entsprechenden

Ausgangs der Steuereinheit.

• Hinweise zur Pegelanpassung finden Sie unter

Eingang für die rückwärtigen Lautsprecher (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) für die

rückwärtigen Lautsprecher mit diesen Eingängen.

EXT/INT-Schalter

• Stellen Sie diesen Schalter auf EXT wenn Ihr Steuergerät

mit einem Subwoofer-Ausgang versehen ist und Sie die-

sen mit dem SUB-Eingang der Endstufe verbunden haben.

Ansonsten sollte dieser Schalter immer auf INT stehen.

Anschluss für den optionalen externen Subwoofer-

Lautstärkeregler (RLC)

• Schließen Sie hier den externen Subwoofer-

Lautstärkeregler (Remote Level Control – RLC) mithilfe

des RJ-11-Kabels an (im Lieferumfang des RLC enthalten).

Subwoofer-Eingangsempfindlichkeit

• Mit diesem Regler passen Sie die Empfindlichkeit am SUB-

Eingang an den Pegel des entsprechenden Ausgangs der

Steuereinheit.

• Hinweise zur Pegelanpassung finden Sie unter

GSchutzschaltung (LED)

• Diese LED leuchtet, wenn eine der folgenden Situati-

onen eintritt: Batteriespannung zu niedrig/zu hoch,

Kurzschluss bei den Lautsprecherkabeln, Endstufe zu

heiß, Fehler bei den Endstufen-Ausgangsstufen (am

Endstufen-Ausgang liegt Gleichspannung an).

Regler für den Subwoofer-Tiefpassfilter

• 12 dB/Oktave Tiefpassfilter, stufenlos einstellbar zwischen

20 und 200 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

IDBO (Dynamic Bass Optimization) mit einstellbarer

unterer Grenzfrequenz (Hochpassfilter) und variabler

Bassanhebung (Q)

• Beim Einsatz mit Bass-Chassis in Bassreflexgehäusen

setzen Sie bitte die Frequenz 10 Hz niedriger als die

Resonanzfrequenz.

• Beim Einsatz mit Subwoofer-Systemen in ge-

schlossenen Gehäusen stellen Sie bitte den Regler

auf einen beliebigen Wert zwischen 30 und 50 Hz.

• Stellen Sie die Bassanhebung so ein wie es Ihnen

gefällt – achten Sie aber darauf, dass Sie dabei Ihre

Lautsprecher nicht beschädigen.

ADBO Hochpassfilter, stufenlos einstellbar zwi-

schen 20 und 100 Hz. Hinweise zur korrekten

Kalibrierung finden Sie weiter oben.

BDie DBO-Bassanhebung verstärkt Bassfrequen-

zen knapp oberhalb der Hochpassfilter-Ein-

stellung um bis zu 12 dB. Hinweise zur korrekten

Kalibrierung finden Sie weiter oben.

Eingangspegel einstellen

Drehen Sie alle Eingangspegelregler gegen den

Uhrzeigersinn auf Minimum (6 V).

Legen Sie einen Musiktitel mit dynamischen Passagen

ein und drehen Sie die Lautstärke am Steuergerät auf

3/4 Maximallautstärke.

Drehen Sie den Regler für die Eingangsempfindlichkeit

der Frontkanäle im Uhrzeigersinn so weit, bis die Musik

verzerrt klingt.

Drehen Sie nun den Regler für die Eingangsempfind-

lichkeit der Frontkanäle langsam wieder zurück (gegen

den Uhrzeigersinn), bis die Musik wieder verzerrungs-

frei klingt.

ENun

ist die Eingangsempfindlichkeit der Frontkanäle

korrekt eingestellt.

Stellen Sie die Eingangsempfindlichkeit der rückwärti-

gen Kanäle und des Subwoofer-Kanals passend zu den

Frontkanälen ein – Ihr Geschmack entscheidet.

Die Frequenzweiche einstellen

Frequenzweicheneinstellung für Vollbereichslaut-

sprecher mit 130-mm-Chassis oder größer, wenn kein

Subwoofer verwendet wird.

Frequenzweicheneinstellung für Vollbereichslautspre-

cher, wenn das System zusätzlich einen Subwoofer hat.

Frequenzweicheneinstellung für Subwoofer.

Frequenzweicheneinstellung für Systeme, deren rück-

wärtige Lautsprecher mit Bass-Mitteltönern ausgestat-

tet sind, und der BP-Schalter steht auf „BP“.

Hinweis: Der zulässige Frequenzbereich wird mit

einem grauen Balken angezeigt.

LExterner Subwoofer-Lautstärkeregler (

optional)

Mit diesem externen Regler können Sie die

Basswiedergabe vom Fahrersitz aus einstellen.

Blechschraube Anschlussöse

Masseleitung

Hinweis: Kratzen Sie

den Lack unter der Öse ab,

um einen direkten Kontakt

zum Karosseriemetall herzustellen.

Fächerscheibe

GTO5355 CAR-AUDIO-ENDSTUFE – BEDIENUNGSANLEITUNG

Dieses Gerät wurde ausschließlich für den mobilen Einsatz konstruiert und

nicht in einer stationären, konventionellen HiFi-Anlage.

Im Garantiefall benötigen Sie eine gültige Seriennummer.

Alle Leistungsmerkmale und

Spezifikationen sowie das

mechanische Design können sich

ohne vorherige Ankündigung ändern.

DEUTSCH

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 8

Mises en garde et conseils d’installation :

• Débranchez la borne négative (-) de la batterie de votre

véhicule.

• Sur les zones d’installation, localisez et identifiez toutes

les conduites de carburant, de circuit hydraulique de

freinage, d’aspiration et le câblage électrique. Soyez

extrêmement prudent lors de découpe ou de perçage

dans ou autour de ces zones.

• Choisissez un emplacement de montage sûr et éloigné

de l’humidité.

• Assurez-vous qu’il existe une circulation d’air suff-

isante à l’emplacement de montage, pour garantir le

bon refroidissement de l’amplificateur.

• Installez l’amplificateur à l’aide du matériel fourni.

Caractéristiques techniques

• 55 W RMS x 4 canaux, plus 225 W RMS x 1 canal à

4 ohms et ≤1 % THD + N*

• 75 W RMS x 4 canaux, plus 360 W RMS x 1 canal à

2 ohms et ≤1 % THD + N*

• THD + N : 0,03 % (puissance nominale à 4 ohms)

• Rapport signal-bruit : 85dB

(référence 1 W à 4 ohms)*

• Rapport signal-bruit : 104dB

(puissance nominale de référence à 4 ohms)

• Réponse de fréquence : 10 Hz – 83 kHz et

20 Hz – 250 Hz

• Puissance max. : 660 watts

* Homologué CEA-2006A

0Connecteurs de sortie d’enceinte

• Branchez les enceintes sur ces bornes, en respec-

tant une polarité correcte.

• Fonctionnement à cinq canaux : branchez l’en-

ceinte avant gauche aux broches FL+ et FL-, et

l’enceinte avant droite aux broches FR+ et FR-.

Répétez l’opération pour l’arrière, en utilisant les

broches RL+ et RL- pour l’enceinte arrière gauche

et les broches RR+ et RR- pour l’enceinte arrière

droite. Branchez le subwoofer aux bornes Sub+

et Sub-.

• Fonctionnement à quatre canaux : branchez les

enceintes stéréo aux broches FL (enceinte

gauche) et FR (enceinte droite), comme indiqué

ci-dessus. Branchez l’enceinte seule, sur laquelle

les canaux arrière de l’amplificateur seront pon-

tés, aux broches RR+ et RL-. Branchez le sub-

woofer aux bornes Sub+ et Sub-.

• Fonctionnement (ponté) à trois canaux : branchez

une enceinte aux broches FR+ et FL-. Branchez

l’autre enceinte aux broches RR+ et RL-.

Branchez le subwoofer aux bornes Sub+ et Sub-.

• L’impédance d’enceinte minimale pour un fonction-

nement stéréo est de 2 ohms. L’impédance d’en-

ceinte minimale pour un fonctionnement ponté est

de 4 ohms. L’impédance minimale du subwoofer est

de 2 ohms.

1Fusibles

• Remplacez-les uniquement avec des fusibles de

même type et de même catégorie.

2Connecteurs d’alimentation d’entrée

• +12 V : raccordez-le à la borne positive de la

batterie du véhicule. Un câble de 5 mm est recom-

mandé. Installez un porte-fusible et un fusible

approprié (80 A minimum) à 50 cm de la batterie.

Assurez-vous de ne pas endommager ou pincer le

câble pendant l’installation. Installez des œillets de

protection pour le passage des câbles à travers les

parois ou les autres plaques de tôle.

• GND : raccordez-le au châssis du véhicule.

Consultez l’illustration ci-dessous en référence.

• REM : raccordez-le à la borne « Remote Out » de

l’unité source ou à une source +12 V (CA) commuté.

3Connecteurs d’entrée avant (RCA)

• Branchez ici les sorties avant RCA de l’unité source

ou du processeur de signal.

4Contrôle de niveau d’entrée avant

• Utilisé pour faire correspondre le niveau d’entrée

avant de l’amplificateur avec le niveau de sortie de

l’unité source.

• Consultez Jpour en savoir plus sur la procédure

de réglage.

5Contrôle de la fréquence de séparation avant

• Séparation de 12 dB/octave, variable de 32 à 320 Hz.

• Consultez Kpour en savoir plus sur la procédure

de réglage.

6Sélecteur du filtre de séparation avant

• LPF : à sélectionner pour le ou les subwoofers.

• Flat : à sélectionner pour des enceintes à large

bande lorsque aucun subwoofer n’est utilisé dans

le système.

• HPF : à sélectionner pour des enceintes médium ou

à large bande lorsqu’un subwoofer est utilisé dans

le système.

7Diode d’alimentation

• S’allume lorsque l’amplificateur est sous tension.

8Connecteur d’entrée subwoofer (RCA)

• Branchez ici les sorties subwoofer RCA de l’unité

source ou du processeur de signal.

9Sélecteur du filtre de séparation arrière

• LPF : à sélectionner pour le ou les subwoofers.

• Flat : à sélectionner pour des enceintes à large

bande lorsque aucun subwoofer n’est utilisé dans

le système.

• HPF : à sélectionner pour des enceintes médium ou

à large bande lorsqu’un subwoofer est utilisé dans

le système.

AContrôle de la fréquence de séparation arrière

• Séparation de 12 dB/octave, variable de 32 à 320 Hz.

• Consultez Kpour en savoir plus sur la procédure

de réglage.

BContrôle de niveau d’entrée arrière

• Utilisé pour faire correspondre l’entrée arrière de

l’amplificateur avec la sortie de l’unité source.

• Consultez Jpour en savoir plus sur la procédure

de réglage.

CConnecteurs d’entrée arrière (RCA)

• Branchez ici les sorties arrière RCA de l’unité

source ou du processeur de signal.

DCommutateur EXT/INT

• Si l’unité source possède une sortie subwoofer et

que vous l’avez raccordée à l’entrée SUB, réglez ce

commutateur sur la position EXT. Sinon, réglez-le

sur la position INT.

Optionnel Connecteur de la commande de niveau à

distance (RLC)

• Branchez ici la commande de niveau à distance

(RLC), à l’aide du câble RJ-11 (fourni avec le RLC).

FContrôle de niveau du subwoofer

• Utilisé pour faire correspondre l’entrée SUB de

l’amplificateur avec la sortie de l’unité source.

• Consultez Jpour en savoir plus sur la procédure

de réglage.

GDiode de protection

• S’allume dès que l’une des conditions d’erreur

suivantes se produit : surcharge ou décharge de la

batterie, court-circuit des fils d’enceinte, chauffe de

l’amplificateur, panne du circuit de sortie de

l’amplificateur (tension CC existante dans la sortie

de l’amplificateur).

HContrôle de fréquence du filtre passe-bas du

subwoofer

• Filtre passe-bas de 12 dB/octave, variable de 20 Hz

à 200 Hz.

• Consultez Kpour en savoir plus sur la procédure

de réglage.

IFiltre subsonique passe-haut variable DBO (Dynamic

Bass Optimization) avec renfort variable (Q)

• Pour les woofers dans des boîtiers ventilés, réglez

le contrôle de fréquence sur une valeur 10 Hz sous

la fréquence de résonance du boîtier.

• Pour les woofers dans des boîtiers étanches, réglez

le contrôle sur n’importe quelle valeur entre 30 HZ

et 50 Hz à votre convenance.

• Réglez le contrôle du renfort à votre convenance,

en faisant attention de ne pas appliquer trop de ren-

fort pour ne pas endommager votre ou vos woofers.

AContrôle de fréquence du filtre passe-haut

DBO, variable entre 20 Hz et 100 Hz. Consultez

ci-dessus pour connaître les réglages appro-

priés.

BLe contrôle de renfort DBO fournit jusqu’à

12 dB de renfort, légèrement au-dessus de la

fréquence du filtre passe-haut. Consultez ci-

dessus pour connaître les réglages appropriés.

Réglage du niveau d’entrée

ATournez tous les contrôles de niveau d’entrée

dans le sens antihoraire sur 6 V (minimum).

BPendant la lecture d’une piste musicale

dynamique, tournez le contrôle de volume princi-

pal de l’unité jusqu’à la position 3/4.

CTournez le contrôle du niveau d’entrée avant dans

le sens horaire jusqu’à ce que la musique soit si

forte qu’elle en devienne inaudible (de la distor-

sion se fait entendre en sortie).

DTournez progressivement le contrôle de niveau

d’entrée avant dans le sens antihoraire, jusqu’à

ce que la musique soit de nouveau audible.

ELe niveau d’entrée avant est désormais correcte-

ment réglé.

FRéglez les contrôles du niveau d’entrée arrière et

subwoofer afin que le niveau des enceintes

arrière et le niveau du subwoofer correspondent

au niveau des enceintes avant, selon votre conve-

nance.

Réglage de la séparation

ARéglage de séparation pour les enceintes de 5" ou

à plus large bande lorsque aucun subwoofer n’est

inclus dans le système.

BRéglage de séparation pour les enceintes à large

bande lorsqu’un subwoofer est inclus dans le sys-

tème.

CRéglage de séparation pour les subwoofers.

DRéglage de séparation pour les systèmes qui

comprennent des enceintes médium-grave

séparées alimentées par les canaux arrière, avec

le commutateur BP réglé sur « BP ».

Remarque : les plages de fréquence acceptables

sont indiquées en gris.

LCommande de niveau à distance

(optionnel)

La commande de niveau à distance, si installée, vous

permet de régler le niveau des graves tout en étant

assis dans le siège de la position d’écoute.

Boulon d’usine Cosse de connexion

Câble de mise

à la terre

Remarque : décapez la

peinture sous la cosse

de connexion.

Rondelle en étoile

MANUEL D’UTILISATION DE AMPLIFICATEUR DE PUISSANCE AUDIO D’AUTOMOBILE GTO5355

Ce produit est conçu pour les applications audio d’automobile et n’est pas

prévu pour une connexion au secteur. Un numéro de série valable est

nécessaire pour la couverture de la garantie. Toutes les fonctions, spécifi-

cations et apparences sont sujettes à modification sans préavis.

FRANÇAIS

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 9

www.jbl.com

Consejos y trucos de Instalación:

• Desconecte el terminal negativo (–) de la batería de

su automóvil.

• En los posibles lugares de instalación, localice y

marque todas las líneas de gasolina, líquido de frenos

y cables eléctricos. Utilice extrema

precaución al realizar agujeros cerca de estas áreas.

• No instale altavoces en una ubicación en la que

puedan estar expuestos a la humedad.

• Asegúrese de dejar suficiente espacio en la

ubicación de montaje para facilitar la circulación de

aire a través del amplificador.

• Coloque el amplificador en la ubicación elegida,

utilizando las piezas proporcionadas.

Especificaciones

• 55W RMS x 4 canales, más 225W RMS x 1 canal @

4 ohms y ≤1% THD + N*

• 75W RMS x 4 canales, más 360W RMS x 1 canal @

2 ohms y ≤1% THD + N*

• THD + N: 0.03% (potencia @ 4 ohms)

• Relación Señal-ruido: 85dB

(referencia 1W sobre 4 ohms)*

• Relación Señal-ruido: 104dB

(potencia referencia sobre 4 ohms)

• Respuesta en frecuencia: 10Hz – 83kHz y

20Hz – 250Hz

• Potencia máx.: 660 watios

* Cumple con el protocolo CEA-2006A

Conectores de Salida para altavoces

• Conecte los altavoces a estos terminales, siempre

observando la polaridad.

• Operación en cinco canales: Conecte el altavoz

frontal izquierdo a los terminales Front L+ y L–, y

el altavoz frontal derecho a los terminales Front

R+ y R–. Realice la misma operación para los

altavoces traseros, utilizando los terminales

Rear L+ y L–, y los terminales Rear R+ y R–.

Conecte al altavoz de subgraves a los

terminales Sub+ y Sub–.

• Operación en cuatro canales: Conecte el par de

altavoces frontales a los terminales frontales,

tal como se ha descrito. Conecte el altavoz

independiente a los canales traseros del

amplificador en los cuales realizará la conexión

en puente con los terminales Rear R+ y Rear L–.

Conecte el altavoz de subgraves a los

terminales Sub+ y Sub–.

• Operación en tres canales (puenteada):

Conecte un altavoz a los terminales Front R+ y

Front L–. Conecte el otro altavoz a los termi-

nales Rear R+ y Rear L–. Conecte el altavoz de

subgraves a los terminales Sub+ y Sub–.

• La impedancia de altavoz mínima para la

operación en estéreo es 2 ohms. La impedancia

de altavoz mínima para la operación puenteada es

4 ohms. La impedancia mínima de altavoz de

subgraves es 2 ohms.

1Fusibles

• Sustituya el fusible siempre por uno del mismo

tipo y calibre.

2Conectores eléctricos entrada

• +12V: Conexión al terminal positivo de la batería

del vehículo. Se recomienda un cable 5 mm.

Coloque un porta-fusibles y un fusible adecuado

(80A mínimo) a una distancia aproximada de

50 cm de la batería. Asegúrese de no dañar el

cable durante la instalación. Instale plásticos de

protección cuando deba colocar cables bajo

puertas corta-fuegos u otras superficies

metálicas.

• GND: Conexión al chasis del vehículo. Consulte la

siguiente imagen.

• REM: Conecte aquí el terminal ‘Remote Out’ de la

unidad fuente o a una fuente conmutada 12V+

(ACC).

3Conectores Frontales Entrada (RCA)

• Conecte aquí los conectores RCA de salida de la

unidad fuente o procesador de señal.

4Control Nivel Entrada Frontal

• Utilícelo para adecuar el nivel de salida de la

unidad fuente o procesador de señal a la entrada

del amplificador.

• Consulte la sección Jpara realizar este ajuste.

5Control de Frecuencia de Crossover Frontal

• Crossover 12dB/octava, variable de 32Hz a 320Hz.

• Consulte la sección Kpara realizar este ajuste.

6Selector de Filtro de Crossover Frontal

• LPF: Selección para subgrave(s).

• Plano (flat): Selección para altavoces de espectro

completo cuando no utilice subgrave en el sistema.

• HPF: Selección para altavoces de medios o espec-

tro completo cuando utilice subgrave en el sistema.

7LED de encendido

• Se ilumina cuando el amplificador está activado.

8Conectores Entrada Subgrave (RCA)

• Conecte aquí los conectores de salida de sub-

graves (RCA) de la unidad fuente o procesador de

señal.

9Selector de Filtro de Crossover Trasero

• LPF: Selección para subgrave(s).

• Plano (flat): Selección para altavoces de espectro

completo cuando no utilice subgrave en el sistema.

• HPF: Selección para altavoces de medios o espec-

tro completo cuando utilice subgrave en el sistema.

AControl de Frecuencia de Crossover Trasero

• Crossover 12dB/octava, variable de 32Hz a 320Hz.

• Consulte la sección Kpara realizar este ajuste.

BControl Nivel Entrada Trasera

• Utilícelo para adecuar el nivel de salida de la

unidad fuente o procesador de señal a la entrada

del amplificador.

• Consulte la sección Jpara realizar este ajuste.

CConectores Traseros Entrada (RCA)

• Conecte aquí los conectores RCA de salida de la

unidad fuente o procesador de señal.

DInterruptor EXT/INT

• Si la unidad fuente dispone de salida de subgraves

conectada a la entrada SUB, coloque este

interruptor en su posición EXT. En caso contrario,

coloque este interruptor en su posición INT.

Opcional Conector control remoto de nivel

• Conecte aquí el control remoto (RLC), utilizando el

cable RJ-11 (suministrado con el RLC).

FControl Nivel Subgraves

• Utilícelo para adecuar la entrada SUB del

amplificador al nivel de salida de la unidad fuente.

• Consulte la sección Jpara realizar este ajuste.

GLED de protección

• Se ilumina bajo cualquiera de las siguientes

condiciones: voltaje de batería inadecuado,

cortocircuito en cables de altavoz,

sobrecalentamiento de amplificador, fallo en el

circuito de salida del amplificador (voltaje DC

presente en la salida del amplificador).

HControl Frecuencia de Filtro pasa-bajos para

Subgrave

• Filtro pasa-bajos 12dB/octava, variable de 20Hz a

200Hz.

• Consulte la sección Kpara realizar este ajuste.

IDBO (Optimización dinámica de graves).

Filtro subsónico pasa-altos con amplificación

variable (Q)

• Para altavoces con abertura de ventilación,

coloque el control de frecuencia a un valor 10Hz

por debajo de la frecuencia de resonancia del

altavoz.

• Para altavoces sellados, coloque el control de

frecuencia a cualquier valor entre 30Hz y 50Hz,

según su preferencia.

• Coloque el valor de amplificación según su

preferencia, teniendo en cuenta que una

amplificación excesiva podría dañar su altavoz.

AControl para frecuencia de filtro pasa-altos

DBO, variable entre 20Hz y 100Hz. Consulte la

sección anterior para su ajuste.

BControl de amplificación DBO. Proporciona

hasta 12dB de amplificación por encima de la

frecuencia del filtro.

Consulte la sección

anterior para su ajuste.

JAjuste de Nivel de entrada

AColoque todos los controles de nivel

completamente hacia la izquierda (6V, mínimo).

BCon una dinámica pista de música en

reproducción, coloque el control de volumen

principal en su posición 3/4.

CGire el control de nivel de entrada frontal hacia la

derecha hasta que la música deje de sonar con

claridad (con distorsión presente).

DGire el control de nivel de entrada frontal hacia la

izquierda gradualmente, hasta que la música

suene nítidamente de nuevo.

EEl control de nivel de entrada frontal está ahora

ajustado correctamente.

FAjuste los niveles de entrada trasero y de

subgraves de modo que el nivel de los altavoces

traseros y de subgraves sea proporcional al nivel

de los altavoces frontales, según su preferencia.

KAjuste del Crossover

AAjuste de crossover para altavoz de espectro

completo 5" o superior, sin altavoz de subgraves

en el sistema.

BAjuste de crossover para altavoces de espectro

completo, con altavoz de subgraves en el

sistema.

CAjuste de crossover para altavoz de subgraves.

DAjuste de crossover para sistemas con altavoces

de medios-graves independientes conectados a

los canales traseros, con el interruptor BP colo-

cado en su posición ‘BP’.

Nota: Los intervalos de frecuencias aceptables

están marcados en color gris.

LControl Remoto de Nivel

(opcional)

La instalación del Control remoto de nivel le

permitirá el ajuste del nivel de señal de graves

desde el asiento del conductor.

Tuerca Conector anular

Cable de tierra

Nota: Retire la pintura

bajo el conector Arandela

GTO5355. AMPLIFICADOR DE POTENCIA PARA AUTOMOVIL - MANUAL DEL PROPIETARIO

Este producto ha sido diseñado para aplicaciones de automóvil,

y no deberá ser conectado directamente a un toma de corriente.

Se requerirá un número de serie válido para la cobertura de la

garantía. Características,

especificaciones y aspecto

sujetos a cambio sin necesidad

de previo aviso.

ESPANOL

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 10

Tips En Waarschuwingen Bij De Installatie:

• Neem de minpool – negatief – op de accu van het

voertuig los.

• Lokaliseer en noteer op de plaats waar u wilt

installeren alle brandstof-, rem-, vacuüm- en elek-

trische leidingen. Benuiterst voorzichtig bij zagen of

boren in de nabijheid van dergelijke leidingen.

• Kies een veilige plaats, uit de buurt van vocht en con-

dens.

• Zorg ervoor dat er op de plaats waar de versterker

komt voldoende ventilatie is voor de koeling.

• Monteer de versterker met de bijgevoegde montage-

materialen.

Technische Gegevens

• 4 x 55 W RMS plus 1 x 225 W RMS @ 4 ohm en ≤1 %

THV + R*

• 4 x 75 W RMS plus 1 x 360 W RMS @ 2 ohm en ≤1 %

THV + R*

• THV+R: 0,04% (nominaal vermogen @ 4 ohm)

• Signaal/Ruis-Afstand: 85 dB

(referentie 1 W in 4 ohm)*

• Signaal/Ruis-Afstand: 104 dB

(referentie nominaal vermogen in 4 ohm)*

• Frequentiebereik: 10 Hz – 83 kHz en 20 Hz – 250 Hz

• Maximum vermogen: 660 watt

* conform CEA-2006A

Luidspreker Uitgangen

• Verbind de luidsprekers met deze aansluitingen en

let op de juiste polariteit.

• Vijf Kanalen Toepassing: verbind de linker front

luidspreker met de Front L+ en L- aansluitingen

en de linker front luidspreker met de Front R+ en

R- aansluitingen. Herhaal dat voor de achter luid-

sprekers met de Rear (achter) L+ en L- aansluit-

ingen en de Rear R+ en R- aansluitingen. Verbind

de subwoofer met de Sub+ en Sub- aansluitin-

gen.

• Vier Kanalen Toepassing: verbind de stereo luid-

sprekers met de Front aansluitingen, als hiervoor

omschreven. Verbind de enkelvoudige luidsprek-

er waarbij de achter kanalen van de versterker

zijn gebrugd tot de Rear R+ en Rear L- aansluitin-

gen. Verbind de subwoofer met de Sub+ en Sub-

aansluitingen.

• Drie Kanalen (gebrugde) Toepassing: verbind de

ene luidspreker met de Front R+ en L- aansluitin-

gen. Verbind de andere luidspreker met de Rear

R+ en L- aansluitingen. Verbind de subwoofer

met de Sub+ en Sub- aansluitingen.

• De minimum luidsprekerimpedantie voor stereo

gebruik is 2 ohm. Minimum luidsprekerimped-

antie voor gebrugd gebruik is 4 ohm. Minimum

subwoofer impedantie is 2 ohm.

1Zekeringen

• Bij vervanging uitsluitend hetzelfde type en

dezelfde waarde gebruiken.

2Voedingsaansluitingen

• +12 V: verbind deze met de plus van de accu. Wij

raden 6 mm2kabel aan. Installeer een geschikte

zekeringhouder met zekering (80 A minimaal) bin-

nen 50 cm van de accu. Controleer of de kabel

niet wordt beschadigd tijdens de installatie. Ge-

bruik rubber tulen op plaatsen waar de kabel door

metalen delen wordt gevoerd.

• GND (massa): verbind deze met het chassis van

de auto. Zie afbeelding hieronder.

• REM: verbind deze met de ‘Remote Out’ van de stu-

ureenheid (radio) of met een geschakelde

12 V+ (ACC) aansluiting.

Front Ingangen (Cinch)

• Verbind deze met de cinch front uitgang van de

signaalbron of signaalprocessor.

Front Ingangsniveau Regelaar

• Wordt gebruikt om de front ingangsgevoeligheid

aan te passen aan het uitgangsniveau van de bron.

• Zie Jvoor de juiste instelprocedure.

5Front Wisselfilter Frequentie Instelling

• 12 dB/oct wisselfilter, regelbaar van 32 – 320 Hz.

• Zie Kvoor de instelprocedure.

6Front Wisselfilter Functiekeuze

• LPF: kies dit voor subwoofer(s)

• Flat (recht): kies dit voor breedband luidsprekers

wanneer geen subwoofer in het systeem aanwezig

is.

• HPF (hoogdoorlaat filter): kies dit voor een systeem

met midden/hoog luidsprekers of breedband luid-

sprekers waarbij een subwoofer wordt toegepast.

In Bedrijf LED

• Licht op wanneer de versterker is ingeschakeld.

Subwoofer Ingang (Cinch)

• Verbinden met de Cinch uitgangen van de bron, of

de signaal processor.

Achter Wisselfilter Functiekeuze

• LPF: kies dit voor subwoofer(s)

• Flat (recht): kies dit voor breedband luidsprekers

wanneer geen subwoofer in het systeem aanwezig

is.

• HPF (hoogdoorlaat filter): kies dit voor een systeem

met midden/hoog luidsprekers of breedband luid-

sprekers waarbij een subwoofer wordt toegepast.

Achter Wisselfilter Frequentie Instelling

• 12 dB/oct wisselfilter, regelbaar van 32 – 320 Hz.

• Zie Kvoor de instelprocedure.

Achter Ingangsniveau Regelaar

• Wordt gebruikt om de achter ingangsgevoeligheid

aan te passen aan het uitgangsniveau van de bron.

• Zie Jvoor de juiste instelprocedure.

Achter Ingangen (Cinch)

• Verbinden met de achter uitgangen van de bron of

de signaal processor.

EXT/INT Schakelaar

• Wanneer de bron een subwoofer uitgang heeft en

u deze heeft verbonden met de SUB ingang, zet

deze schakelaar dan op EXT (extern). Zo niet, dan

zet u deze op INT (intern).

EOptie aansluiting Afstandsbediening (RLC)

• Sluit de afstandsbediening (RLC) hierop aan

met de RJ-11 kabel (meegeleverd met de RLC).

Subwoofer Niveau Instelling

• Wordt gebruikt om de SUB ingang van de versterk-

er aan te passen aan de uitgang van de bron.

• Zie Jvoor de instelprocedure.

GBeveiligingsled

• Licht op wanneer één van de volgende situaties

ontstaat: over- of onderspanning van de accu,

kortsluiting in een luidsprekerleiding, versterker is

te heet, de eindtrap van de versterker werkt niet

(gelijkspanning aanwezig in het uitgangssignaal).

Opmerking: acceptabele frequenties zijn in grijs

aangegeven.

Instelling Frequentie Laagdoorlaat Filter van de

Subwoofer

• 12 dB/oct wisselfilter, regelbaar van 20 – 200 Hz.

• Zie Kvoor de instelprocedure.

IDBO (Dynamic Bass Optimization)

Variabel Subsonisch Hoogdoorlaat Filter

met Instelbare Lift (Q)

• Voor woofers in open behuizingen zet u de fre-

quentie-instelling op een waarde 10 Hz beneden

de resonantie (afgestemde) frequentie van de

kast.

• Voor woofers in gesloten behuizingen zet u de fre-

quentie-instelling op elke waarde die u wilt

tussen 30 en 50 Hz.

• Stel de lift (boost) in op een gewenste waarde

en wees voorzichtig dat u deze niet zo hoog zet

dat de woofer(s) wordt beschadigd.

ADBO Hoogdoorlaat Filter frequentie-instelling,

regelbaar tussen 20 en 100 Hz.

Zie boven voor de juiste instelling.

BDBO Boost (lift) regelt maximaal 12 dB extra

bas boven de onderste frequentie van het

laagdoorlaatfilter. Zie boven voor de juiste

instelling.

Instellen Ingangsniveau

ADraai alle ingangsregelaars naar links, naar

6 V (minimum).

BSpeel dynamische muziek en draai de rege-

laar van de stuureenheid op 3/4.

CDraai de Front ingangsregelaar naar rechts

tot de muziek zo luid is dat het niet meer

zuiver klinkt (vervorming in het signaal).

DDraai de Front ingangsregelaar iets terug tot

de muziek weer zuiver klinkt.

EHet Front niveau is nu correct ingesteld.

FStel nu de niveaus van de Achter en de Sub

zo af dat het niveau van de achter kanalen en

de subwoofer voor uw gevoel in de juiste ver-

houding zijn tot de front kanalen.

Instellen van het Wisselfilter

AInstelling voor 5" (13 cm) of grotere breed-

band luidsprekers wanneer geen subwoofer

in het systeem is opgenomen.

BInstelling voor breedband luidsprekers wan-

neer wel een subwoofer in het systeem is

opgenomen.

CWisselfilter instelling voor subwoofers.

DWisselfilter instelling voor systemen met een

afzonderlijke midden/laag luidsprekers,

aangestuurd door de achterkanalen met de

BP (bypass – passeerstand) schakelaar in de

positie “BP”.

Opmerking: acceptabele frequenties zijn in grijs

aangegeven.

LNiveau Instelling op Afstand (optie)

De afstandsbediening voor het niveau, indien geïn-

stalleerd, maakt het mogelijk het laag in te stellen

vanaf de luisterpositie.

Aanwezige schroef Bevestigingsoog

Massadraad

Opmerking: verwijder

zonodig verf onder het

bevestigingsoog

Kartelring

GTO5355 CAR AUDIO EINDVERSTERKER – HANDLEIDING

Dit product is bedoeld voor mobiele toepassingen en niet geschikt voor

aansluiting op het lichtnet. Een geldig serienummer is vereist indien

aanspraak wordt gemaakt op de garantie. Eigenschappen, specificaties

en vormgeving kunnen zonder voorafgaande kennisgeving worden

gewijzigd.

NEDERLANDS

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 11

Avvisi e consigli per l’installazione:

• Scollegare il polo negativo (–) dalla batteria del

veicolo.

• Nel luogo dell’installazione, localizzare e prendere

nota di tutti i tubi del carburante, i tubi del freno

idraulico, i tubi del vuoto ed i cavi elettrici. Prestare

estrema attenzione quando si realizzano tagli o fori in

queste zone o vicino ad esse.

• Scegliere un luogo di montaggio sicuro lontano da

umidità.

• Assicurarsi che ci sia sufficiente aria in circolazione

nel luogo di montaggio dell’amplificatore in modo che

si raffreddi.

• Montare l’amplificatore usando il supporto in

dotazione.

Specifiche tecniche

• 55W RMS x 4 canali, più 225W RMS x 1 canali @

4 ohm e ≤1% THD + N*

• 75W RMS x 4 canali, più 360W RMS x 1 canali @

2 ohm e ≤1% THD + N*

• THD + N: 0,03% (assorbimento @ 4 ohm)

• Proporzione di rumore del segnale: 85 dB

(referenza 1W in 4 ohm)*

• Proporzione di rumore del segnale: 104 dB

(referenza assorbimento in 4 ohm)

• Risposta di frequenza: 10Hz – 83kHz e 20Hz – 250Hz

• Potenza massima: 660 watt

* CEA-2006A conforme

Connettori uscita diffusori

• Collegare i diffusori a questi terminali osservando

la polarità corretta.

• Funzionamento a cinque canali: Collegare il dif-

fusore anteriore sinistro ai terminali Anteriori L+

e L– e il diffusore anteriore destro ai terminali

Anteriori R+ e R–. Ripetere l'operazione per i

diffusori posteriori usando i terminali Posteriori

L+ e L– ed i terminali posteriori R+ e R–.

Collegare il subwoofer ai terminali Sub+ e Sub–.

• Funzionamento a quattro canali: • Collegare i

diffusori stereo ai terminali anteriori, come

descritto anteriormente.

Collegare il diffusore singolo in cui i canali

posteriori dell’amplificatore faranno da ponte ai

terminali Posteriore R+ e Posteriore L–.

Collegare il subwoofer ai terminali Sub+ e Sub–.

• Funzionamento a due canali (con ponte):

Collegare un diffusore ai terminali Anteriore R+

e Anteriore L–. Collegare l’altro diffusore ai ter-

minali Posteriore R+ e Posteriore L–. Collegare

il subwoofer ai terminali Sub+ e Sub–.

• L’impedenza minima del diffusore per il funziona-

mento stereo è di 2 ohm. L’impedenza minima del

diffusore per il funzionamento con monte è di

4 ohm. L’impedenza minima del subwoofer è di

2 ohm.

1Fusibili

• Sostituire solo con lo stesso tipo e potenza.

2Connettori ingresso alimentazione

• +12V: Collegare il terminale positivo della

batteria del veicolo. Si raccomanda un cavo da

5,2 mm. Installare un portafusibili appropriato ed

un fusibile (minimo da 80A) entro 50 cm dalla bat-

teria. Assicurarsi che il cavo non sia danneggiato

o pizzicato durante l’installazione. Installare le

guarnizioni di protezione ruotando le viti attraver-

so il firewall o un altro foglio di metallo.

• GND: Collegare al telaio del veicolo. Fare

riferimento all’illustrazione sottostante.

• REM: Collegare il comando “Remote Out”

dall’unità sorgente o da un circuito di tensione da

12V+ (ACC)

Connettori entrata anteriore (RCA)

• Collegare alle uscite RCA anteriori dall’unità sor-

gente o dal processore del segnale.

Controllo del livello di entrata anteriore

• Usato per far corrispondere il livello dell’entrata

anteriore dell’amplificatore al livello dell’uscita

dell’unità sorgente.

• Vedi Jper la procedura di regolazione.

Controllo della frequenza di crossover anteriore

• Crossover ottava/12dB, variabile da 32Hz a 320Hz.

• Vedi Kper la procedura di regolazione.

Selettore per filtro di crossover anteriore

• LPF: Selezionare per subwoofer.

• Flat: Selezionare per diffusori full-range quando

nel sistema non viene usato nessun subwoofer.

• HPF: Selezionare per diffusori midrange o full-

range quando nel sistema è usato un subwoofer.

7LED Alimentazione attivata

• Illuminato quando l’amplificatore è acceso.

Subwoofer con connettore per ingresso (RCA)

• Collegare il subwoofer alle uscite RCA dall’unità

sorgente o dal processore del segnale.

Selettore per filtro di crossover posteriore

• LPF: Selezionare per subwoofer.

• Flat: Selezionare per diffusori full-range quando

nel sistema non viene usato nessun subwoofer.

• HPF: Selezionare per diffusori midrange o full-

range quando nel sistema è usato un subwoofer.

Controllo della frequenza di crossover posteriore

• Crossover ottava/12dB, variabile da 32Hz a 320Hz.

• Vedi la procedura di regolazione in K.

Controllo del livello di entrata posteriore

• Usato per far corrispondere il livello dell’entrata

posteriore dell’amplificatore al livello dell’uscita

dell’unità sorgente.

• Vedi Jper la procedura di regolazione.

Connettori entrata posteriore (RCA)

• Collegare alle uscite RCA posteriori dall’unità sor-

gente o dal processore del segnale.

Scambio EXT/INT

• Se l'unità sorgente dispone di uscita per un sub-

woofer e questa è collegata all’ingresso SUB,

impostare questo selettore sulla posizione EXT. In

caso contrario, impostarlo sulla posizione INT.

EOpzionale Connettore del controllo a distanza del

livello remoto (RLC)

• Collegare qui il Remote Level Control (RLC), usan-

do il cavo RJ-11 (in dotazione con il RLC).

Controllo del livello del subwoofer

• Usato per far corrispondere il livello dell’entrata

SUB dell’amplificatore al livello dell’uscita dell’u-

nità sorgente.

• Vedi Jper la procedura di regolazione.

GLED di protezione

• Illuminato quando si presenta una delle seguenti

condizioni: batteria eccessiva o sottovoltaggio,

cavi del diffusore in cortocircuito, amplificatore

troppo caldo, circuito delle uscite dell’amplifica-

tore guasto (voltaggio DC presente all’uscita del-

l’amplificatore).

Controllo della frequenza del filtro passo basso del sub-

woofer

• Filtro 12dB/ottava passo basso, variabile da 20Hz

a 200Hz.

• Vedi la procedura di regolazione in K.

IDBO (Ottimizzazione dinamica dei bassi) Filtro con

passo alto della variabile subsonica con Boost

variabile (Q)

• Per woofer in casse ventilate, impostare il

controllo della frequenza ad un valore inferiore di

10Hz inferiore alla risonanza della cassa.

• Per woofer in casse sigillate, impostare il control-

lo a qualsiasi valore desiderato tra 30Hz e 50Hz.

• Impostare il controllo del boost come si desidera,

facendo attenzione a non applicare troppo boost

per evitare di danneggiare il/i woofer.

AControllo della frequenza del filtro a passo

alto DBO, variabile tra 20Hz e 100Hz. Vedi

sopra per le impostazioni adeguate.

BIl controllo DBO Boost fornisce fino a 12dB

di boost leggermente al di sopra della fre-

quenza del filtro a passo alto. Vedi sopra per

le impostazioni adeguate.

Impostazione del livello di entrata

AGirare tutti i controlli di livello delle entrate in

senso antiorario fino a 6V (minimo).

BRiproducendo una traccia musicale dinamica,

girare il controllo del volume dell’unità princi-

pale alla posizione 3/4.

CGirare il controllo del livello dell’entrata anteri-

ore in senso orario fino a quando la musica è

così forte da non poter essere ascoltata chiara-

mente (con presenza di distorsione all’uscita).

DGirare il controllo del livello dell’entrata anteri-

ore in senso antiorario gradualmente, fino a

quando la musica non si ascolta chiaramente

un’altra volta.

EL’entrata del livello anteriore ora è regolata

correttamente.

FRegolare il controllo del livello dell’entrata pos-

teriore e del subwoofer in modo che il livello dei

diffusori posteriori sia proporzionato al livello

dei diffusori anteriori, seguendo le proprie

preferenze.

Impostazione del crossover

AImpostare il crossover per diffusori da 5" o full-

range più grandi quando nel sistema non viene

usato nessun subwoofer.

BImpostare il crossover per diffusori full-range

quando nel sistema è incluso un subwoofer.

CImpostare il crossover per i subwoofer.

DImpostare il crossover per sistemi che

includono diffusori con bassi medi separati gui-

dati dal canale posteriore, con il selettore BP

impostato su “BP”.

Nota: Gli intervalli di frequenza accettabili sono

indicati in grigio.

LControllo del livello remoto (opzionale)

Il controllo del livello remoto, se installato,

permetterà di regolare il livello dei bassi restando

seduti in posizione di ascolto.

Bullone di fabbrica Connettore ad anello

Cavo di terra

Nota: Eliminare la

vernice al di sotto del

connettore ad anello.

Rondella dentata

MANUALE UTENTE AMPLIFICATORE DI POTENZA AUDIO PER AUTO GTO5355

Questo prodotto è progettato per applicazioni portatili e non è destinato

a connessioni alle linee principali. È necessario un numero di serie vali-

do per assicurare la garanzia. Le prestazioni, le specifiche e l'apparen-

za possono essere modificati senza preavviso.

ITALIANO

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 12

Varningar och Tips för Installation:

• Koppla ifrån den negative (-) polen från fordonets

batteri.

• Lokalisera och notera alla bränsleledningar,

ledningar för hydrauliska bromsar, vakuumledningar

och elektriska kabeldragningar vid installations-

punkten. Var extremt försiktig när du klipper eller

borrar i eller runt dessa områden.

• Välj en säker monteringsplats utom räckhåll från

fukt.

• Försäkra att det finns tillräcklig luftcirkulation vid

monteringsplatsen för förstärkaren för att kyla sig

själv.

• Montera förstärkaren med hjälp av den medföljande

hårdvaran.

Specifikationer

• 55W RMS x 4 kanaler, plus 225W RMS x 1 kanal @

4 ohms och ≤1% THD + N*

• 75W RMS x 4 kanaler, plus 360W RMS x 1 kanal @

2 ohms och ≤1% THD + N*

• THD + N: 0.03 % (märkeffekt @ 4 ohm)

• Signal-till-brusförhållande: 85dB

(referens 1W till 4 ohm)*

• Signal-till-brusförhållande: 104dB

(referens märkeffekt till 4 ohm)

• Frekvensåtergivning: 10Hz – 83kHz och 20Hz – 250Hz

• Maxeffekt: 660 watt

* CEA-2006A-eftergivande

0Anslutningar Högtalarutgång

• Anslut högtalarna till dessa anslutningar med

uppmärksamhet på rätt polaritet.

• Femkanalsfunktion: Anslut den främre vänstra

högtalaren till Front L+ och L– anslutningarna

och den främre högra högtalaren till Front R+

och R– anslutningarna. Repetera för de bakre

högtalarna, genom att använda Rear L+ och L–

anslutningarna och Rear + och R– anslut-

ningarna. Anslut subwoofer till Sub+ och Sub–

anslutningarna.

• Fyrkanalsfunktion: Anslut stereohögtalarna till

Front-anslutningarna, som ovan.

Anslut enkelhögtalaren till vilken förstärkarens

bakre kanaler kommer att bryggas till anslut-

ningarna Rear R+ och Rear L–. Anslut sub-

woofer till Sub+ och Sub– anslutningarna

• Trekanalsfunktion (bryggkopplad): Anslut en

högtalare till Front R+ och Front L– anslut-

ningarna. Anslut den andra högtalaren till Rear

R+ och Rear L– anslutningarna. Anslut sub-

woofer till Sub+ och Sub– anslutningarna.

• Minsta högtalarimpedans för stereofunktion är

2 ohm. Minsta högtalarimpedans för brygg-

kopplad funktion är 4 ohm.

Minsta impedans för subwoofer är 2 ohm.

1Säkringar

• Ersätt endast med samma typ och märkdata.

2Anslutningar Strömingång

• +12V: Anslut till den positiva polen på fordonets

batteri. 5 mm-kabel rekommenderas. Installera

en lämplig säkringshållare och säkring (min. 80A)

högst 50 cm från batteriet. Försäkra att kabeln

inte skadas eller kläms under installationen.

Installera skyddshylsor vid kabeldragning genom

brandväggar eller andra metallplåtar.

• GND: Anslut till fordonets chassi. Referera till

bilden nedan.

• REM: Anslut till uttaget "Remote Out" på

källenheten eller till en källa med 12V+

växelström (AAC).

3Främre Ingångsanslutningar (RCA)

• Anslut till de främre RCA-utgångarna från

källenheten eller signalprocessorn.

4Ingångskontroll Främre Anslutningar

• Används för att justera förstärkarens främre

ingångsnivå till utgångsnivån på källenheten.

• Se Jför justeringsproceduren.

5Kontroll Främre Crossover-Frekvens

• 12dB/oktav crossover, variabel från 32Hz till

320Hz.

• Se Kför justeringsproceduren.

6Väljare Främre Crossover-filter

• LPF: Välj för subwoofer(s).

• Flat: Välj för fullrange-högtalare när subwoofer

inte används i systemet.

• HPF: Välj för midrange- eller fullrange-högtalare

när subwoofer används i systemet.

7Ström på LED

• Lyser när förstärkaren är påslagen.

8Ingångsanslutningar Subwoofer (RCA)

• Anslut till subwoofers RCA-utgångar från källen-

heten eller signalprocessorn.

9Väljare Bakre Crossover-filter

• LPF: Välj för subwoofer(s).

• Flat: Välj för fullrange-högtalare när subwoofer

inte kommer att användas i systemet.

• HPF: Välj för midrange- eller fullrange-högtalare

när subwoofer används i systemet.

AKontroll Bakre Crossover-Frekvens

• 12dB/oktav crossover, variabel från 32Hz till

320Hz.

• Se justeringsproceduren i K.

BIngångskontroll Bakre Anslutningar

• Används för att justera förstärkarens bakre

ingångsnivå till utgångsnivån på källenheten.

• Se Jför justeringsprocedurer.

CBakre Ingångsanslutningar (RCA)

• Anslut till bakre RCA-utgångar från källenheten

eller signalprocessorn.

DOmkopplare EXT/INT

• Om källenheten har en subwooferutgång, och om du

har anslutit den till SUB-ingången, ställ denna omkop-

plare till EXT-läget. I annat fall, ställ den till INT-läget.

EUttag för Fjärrstyrd Volymkontroll , finns som extra

tillbehör (RLC)

• Anslut volymkontrollen här, med en RJ-11 kabel

(leveras med RLC).

FNivåkontroll Subwoofer

• Används för att justera SUB-ingången på

förstärkaren till utgångsnivån på källenheten.

• Se Jför justeringsprocedurer.

GSkydd LED

• Lyser vid någon av följande felfunktioner:

Batteriet över/under volttal, kortslutning i

högtalarkablar, förstärkaren är för varm,

förstärkarens utgångskrets har felat

(DC-ström närvarande i förstärkaren utgång).

HFrekvenskontroll för Subwoofers LowPass-filter

• 12dB/oktav lowpass-filter, variabel från 20Hz till

200Hz.

• Se justeringsproceduren i K.

IDBO (Dynamisk Bas Optimering) Variabelt

Subsoniskt HighPass-Filter Med Variabel

Förstärkning (Q)

• För bashögtalare i avstämda (basreflex) lådor,

ställ Frekvenskontrollen till ett värde 10 Hz under

lådans (avstämda) resonansfrekvens.

• För bashögtalare i slutna lådor, ställ kontrollen till

önskat värde mellan 30Hz och 50Hz.

• Ställ in förstärkningskontrollen efter dina

preferenser. Var noga med att inte överdriva

nivån så att du skadar dina bashögtalare.

ADBO Frekvenskontroll för HighPass-Filter,

variabel mellan 20Hz och 100Hz. Se ovan för

korrekta inställningar.

BDBO Förstärkarkontroll ger upp till 12dB av

förstärkning strax över highpass-filtrets

frekvens. Se ovan för korrekta inställningar.

JInställning Ingångsnivå

AVrid alla kontroller för ingångsnivåer motsols

till 6V (min).

BVrid huvudenhetens volymkontroll, med ett

dynamiskt spår spelande, till positionen 3/4.

CVrid kontrollen för Främre Ingångsnivå medsols

tills musiken är så hög att det inte längre låter

klart (distorsion i utgången).

DVrid kontrollen för Främre Ingångsnivå gradvis

motsols, precis till den punkt där musiken låter

klart igen.

EFrämre Ingångsnivå är nu korrekt justerad.

FJustera de Bakre och Sub- ingångsnivåerna så

att nivån på de bakre högtalarna och sub-

woofer är proportionella till de främre högtalar-

nas nivå, efter dina preferenser.

KInställning av Crossover

AInställning för Crossover för 5" eller större full-

range-högtalare utan subwoofer i systemet.

BInställning för Crossover för fullrange-högta-

lare med subwoofer i systemet.

CInställning för Crossover för subwoofer.

DInställning för Crossover för system som inklud-

erar separata midbass-högtalare som drivs av

de bakre kanalerna, med BP-omkopplaren

ställd på ”BP.”

Notering: Acceptabla frekvensområden indikeras i

grått.

LFjärrstyrd Volymkontroll (extra tillbehör)

Med volymkontrollen, om sådan är installerad, kan

du justera basnivån när du sitter i

lyssningspositionen.

Fabriksbult Ringkabelsko

Jordkabel

Notering: Avlägsna all

färg under ringkabelskon. Solfjäderbricka

GTO5355 BILAUDIO EFFEKTFÖRSTÄRKARE ANVÄNDARHANDBOK

Denna produkt är utformad för mobila appliceringar och är inte

avsedd för anslutning till vägguttag. Ett giltigt serienummer krävs

för garantitäckning. Funktioner, specifikationer och utseende kan

ändras utan förvarning.

SVENSK

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 13

www.jbl.com

Installation advarsler og råd:

• Batteriets minus (-) ledning afmonteres.

• Der kontrolleres grundigt at der er tilstrækkelig fri

afstand på begge sider af monteringsfladen før du

borer eller skærer. Pas især på benzinledninger,

hydraulik, el-ledninger, o.s.v.

• Forstærkeren placeres så den altid er tør.

• Der skal være fri luftbevægelse omkring

monteringsstedet til afkøling af forstærkeren.

• Forstærkeren fæstnes sikkert med de medfølgende

monteringsdele.

Specifications

• 55W RMS x 4 kanaler, plus 225W RMS x 1 kanal @

4 Ohm med ≤1% harm. forvr. + N*

• 75W RMS x 4 kanaler, plus 360W RMS x 1 kanal @

2 Ohm med ≤1% harm. forvr. + N*

• Harmonisk forvrængning + N: 0,03% i 4 Ohm

• Signal-støj forhold: 85 dB

(reference 1W i 4 Ohm)*

• Signal-støj forhold: 104 dB

(reference opgivne effekt i 4 Ohm)

• Frekvensgang: 10 Hz - 83 kHz og 20 Hz - 250 Hz

• Max. Effekt: 660 Watt

* Overholder CEA-2006A

Højttalertilslutninger

• Højttalerne tilsuttes disse terminaler med korrekt

polaritet.

• 5-kanals brug: Venstre fronthøjttaler tilsluttes

Front L+ og L- terminaler. Højre fronthøjttaler

tilsluttes Front R+ og R- terminaler. Gentag for

baghøjttalerne med Rear venstre L+/L- og

højre R+/R- terminalerne. Subwoofer tilsluttes

Sub+ og Sub- terminaler.

• 4-kanals brug: Venstre fronthøjttaler tilsluttes

Front L+ og L- terminaler. Højre fronthøjttaler

tilsluttes Front R+ og R- terminaler. Den enlige

højttaler som skal drives af forstærkerens

brokoblede bagkanaler tilsluttes Rear R+ og

Rear L-.Subwoofer tilsluttes Sub+ og Sub- ter-

minaler.

• 3-kanals (brokoblet) brug: Den ene højttaler

tilsluttes Front R+ og Front L- terminalerne.

Den anden højttaler tilsluttes Rear R+ og Rear

L- terminalerne. Subwoofer tilsluttes Sub+ og

Sub- terminaler.

• Minimums højttalerimpedans ved stereobrug er

2 Ohm. Minimums højttalerimpedans ved

brokoblet brug er 4 Ohm. Minimums subwoofer-

impedans er 2 Ohm.

1Sikringer

• Må kun udskiftes med sikring af samme type

og værdi.

2Strømtilslutninger

• +12V: Tilsluttes bilbatteriets plus-terminal. Kabel

med mindst 5 mm diameter anbefales. En

passende sikringsholder monteres med sikring

(80A minimum) max. 45 cm fra batteriet.

Der kontrolleres at kablet ikke er skadet eller klemt

under installationen. Beskyttende gummiringe mon-

teres i hullerne ved kabelføring gennem brandmur

eller anden metalflade.

• GND: Stel tilsluttes bilens chassis.

Se tegning her.

• REM: Tilsluttes "Remote Out" ledning fra headunit

til 12V+ (ACC) med afbryder.

Frontindgange (phono)

• Tilsluttes front phonoudgange på headunit eller

ekstern processor.

Front Indgangsniveauregulering

• Bruges til at tilpasse forstærkerens front

indgangsniveau til headunits udgangsniveau.

• Se Jfor justering.

Front Delefrekvensjustering

• 12 dB/oktav delefilter, variabelt 32 - 320 Hz.

• Se Kfor justering.

Front Delefilter Omskifter

• LPF: Vælges når subwoofer(e) bruges.

• Flat: Vælges ved fuldtonehøjttalere uden sub-

woofer.

• HPF: Vælges ved mellemtone- eller fuldtone-højt-

talere med subwoofer.

7Power LED

• Lyser når forstærkeren er tændt.

Subwooferindgang

• Tilsluttes phono subwooferudgange på headunit

eller ekstern processor.

Bagkanals Delefilter Omskifter

• LPF: Vælges når subwoofer(e) bruges.

• Flat: Vælges ved fuldtonehøjttalere uden sub-

woofer.

• HPF: Vælges ved mellemtone- eller fuldtonehøjt-

talere med subwoofer.

Bagkanals Delefrekvensjustering

• 12 dB/oktav delefilter, variabelt 32 - 320 Hz.

• Se Kfor justering.

Bagkanals Indgangsniveauregulering

• Bruges til at tilpasse forstærkerens bagkanals

indgangsniveau til headunits udgangsniveau.

• Se Jfor justering.

Bagkanalstilslutning (phono)

• Tilsluttes bagkanals phonoudgange på headunit

eller ekstern processor.

EXT/INT omskifter

• Hvis headunit har subwooferudgang som du har

tilsluttet SUB indgang, vælges indstillingen EXT.

Ellers bruges indstillingen INT.

Valgfri Remote Level Control (RLC) tilslutning

• Remote Level Control (RLC) tilsluttes her med RJ-11

kabel (leveres med RLC).

Subwoofer niveuaregulering

• Bruges til at tilpasse SUB-indgang

til udgang fra headunit.

• Se Jfor justering.

GBeskyttelses LED

• Lyser ved en af følgende fejltilstande: Batteri

over/underspænding, kortslutning af højttaler-

kabler, overophedning, fejl i forstærkerens

udgangskredsløb (DC-spænding ved forstær-

kerens udgang).

Subwoofer Lavpas delefilter

• 12 dB/oktav lavpasfilter, variabelt 20 - 200 Hz.

• Se Kfor justering.

IDBO (Dynamic Bass Optimizer) variabelt

subsonisk højpasfilter med variabel

forstærkning (Q)

• Ved basenheder i basrefleks kabinetter,

vælges en frekvens 10 Hz under kabinettets

resonansfrekvens.

• Ved basenheder i lukkede kabinetter, vælges

frekvens frit mellem 30 og 50 Hz.

• Boost indstilles efter smag, dog ikke så kraftigt at

det kan skade basenhederne.

ADBO højpasfilter, variabelt mellem

20 - 100 Hz. Se ovenover for korrekt

indstilling.

BDBO Boost giver op til 12 dB forstærkning

lidt over den valgte højpasfilterfrekvens.

Se ovenover for korrekt indstilling.

Indstilling af Indgangsniveau

AAlle indgangsniveaureguleringer drejes mod uret

til stillingen 6V (minimum).

BMens et dynamisk musiknummer spiller, drejes

headunits volumenkontrol til 3/4 af max.

CFront indgangsniveauregulering drejes med uret

indtil lyden er så kraftig at den ikke længere lyder

rent (forvrængning høres).

DFront indgangsniveauregulering drejes langsomt

mod uret, lige til det punkt hvor musikken lyder

rent igen.

EFrontniveauet er nu korrekt justeret.

FBagkanals og subwoofer indgangsniveaureguler-

ing justeres efter din smag, så niveauet fra

baghøjttalerne og subwoofer passer til niveauet

fra fronthøjttalerne.

Delefilterindstilling

ADelefilterindstilling for fuldtone-højttalere når der

ikke bruges subwoofer.

BDelefilterindstilling for mellemtone-

og/ellerfuldtonehøjttalere med subwoofer.

CDelefilterindstilling for subwoofere

DDelefilterindstilling for system med separat

mellembasenheder som styres af forstærkerens

bagkanaler, med BP omskifter indstillet på "BP".

NB: Acceptable frekvensområder er markeret

med gråt.

LRemote Level Control (valgfri)

Hvis Remote Level Control installeres, kan man

justere basniveauet fra lytteplositionen.

Fabriksmøtrik Ringterminal

Stelledning

NB: Maling skrabes bort

der hvor stelledning

ønskes tilsluttet.

Stjernespacer

GTO5355 BILSTEREO EFFEKTFORSTÆRKER BRUGSVEJLEDNING

Produktet er beregnet til brug i bil og er ikke beregnet til

tilslutning til lysnet.

Gyldigt serienummer kræves ved service under garanti.

Der forbeholdes ret til ændring uden varsel af beskrivelse,

specifikationer og udseende.

DANSK

Overensstemmelseserklæring

Vi, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

erklærer hermed på eget ansvar at produktet som beskrives i

nærværende brugsvejledning overholder følgende tekniske standarder:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 08/09

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 14

Kurulum için Uyarılar ve İpuçları

• Aracınızın aküsünden eksi ucu (–) ayırın.

• Kurulum yerlerinde bulunan tüm yakıt boruları, hid-

rolik fren boruları, vakum boruları ve elektrik kablo-

larına dikkat edin. Bu bölgelerde yapılan kesme

veya delme işleri sırasında çok dikkatli olun.

• Nemsiz, güvenli bir montaj yeri seçin.

• Amplifikatörün kendisini soğutabilmesi için monta-

jın yapıldığı yerde yeterli hava sirkülasyonunun

bulunduğundan emin olun.

• Ürünle birlikte verilen donanımı kullanarak,

Amplifikatörü monte edin.

Teknik Özellikler

• 4 ohm’da 55W RMS x 4 kanal, artı 225W RMS x 1 ve

≤%1THD + N*

• 2 ohm’da 75W RMS x 4 kanal, artı 360W RMS x 1,

14,4V besleme ve ≤%1THD + N*

• 4 ohm’da 150W RMS x 2 kanal, artı 2 ohm’da 360W

RMS x 1, 14,4V besleme ve ≤%1THD + N*

• Frekans tepkisi: 10Hz – 83kHz ve 20Hz – 250Hz

(–3dB)

• Maksimum giriş sinyali: 6V*

• Maksimum duyarlılık: 100mV*

•THD + N: 0.03%

• Sinyal-gürültü oranı: 85dBA (referans 1W, 4

ohmda)*

• Sinyal-gürültü oranı: 104dBA (referans nominal güç

4 ohm’da)

* CEA-2006A-uyumlu

Hoparlör Çıkış Konnektörleri

• Hoparlörleri, uygun kutuplara gelecek şekilde bu

terminallere bağlayın.

• Beş-kanallı çalışma: Ön sol hoparlörü Ön L+ ve L–

terminallerine ve ön sağ hoparlörü Ön R+ ve R–

terminallerine bağlayın. Arka L+ ve L– terminalleri

ve Arka R+ ve R– terminalleri kullanarak aynı işle-

mi arka hoparlörler için de tekrarlayın.

Subwoofer’ı Alt+ ve Alt– terminallerine bağlayın.

• Dört-kanallı çalışma: Stereo hoparlörleri yukarıda

belirtildiği gibi Ön terminallere bağlayın.Tekli

hoparlörü Arka R+ ve Arka L– terminalleri ile

köprü bağlantısı yapacak olan Amplifikatörün

arka kanallarına bağlayın. Subwoofer’ı Alt+ ve

Alt– terminallerine bağlayın

• Üç-kanallı (köprülü) çalışma: Bir hoparlörü Ön R+

ve Ön L– terminallerine bağlayın. Diğer hoparlörü

Arka R+ ve Arka L– terminallerine bağlayın.

Subwoofer’ı Alt+ ve Alt– terminallerine bağlayın.

• Stereo çalışma için minimum hoparlör empedansı

2 ohm’dur. Köprülü çalışma için minimum hoparlör

empedansı 4 ohm’dur. Minimum subwoofer empe-

dansı 2 ohm’dur.

Sigortalar

• Yalnızca, aynı tip ve değere sahip sigorta ile değişti-

rin.

Güç Girişi Konnektörleri

• +12V: Araç aküsünün artı ucuna bağlayın. 4 AWG

kablo kullanılması önerilir. Aküye 45 cm (18 inç)

mesafede uygun bir sigorta yuvası ile bir sigorta

(minimum 80A) takın. Kurulum sırasında kablonun

zarar görmediğinden ve sıkışmadığından emin

olun. Kabloları güvenlik duvarı veya diğer metal

levhalar boyunca döşerken koruyucu grometler kul-

lanın.

• GND: Araç şasisine bağlayın. Aşağıdaki resme

bakın.

• REM: Kaynak üniteden "Remote Out” ucuna veya

anahtarlamalı bir 12V+ (ACC) kaynağına bağlayın.

3Ön GirişKonnektörleri (RCA)

• Kaynak ünite veya sinyal işlemcinin ön RCA çıkışla-

rına bağlayın.

Ön Giriş-Seviye Kontrolü

• Amplifikatörn ön giriş seviyesi ile kaynak ünitenin

çıkış seviyesinin eşleştirilmesinde kullanılır.

• Ayarlama prosedürü için

bölümüne bakın.

Ön Crossover-Frekans Kontrolü

• 12dB/oktav geçiş, 32Hz-320Hz arası değişir.

• Ayarlama prosedürü için

bölümüne bakın.

Ön Crossover-Filtre Selektörü

• LPF: Subwoofer için bu seçimi yapın.

• Düz: Sistemde subwoofer kullanılmayacaksa tam

boy hoparlörler için bu seçimi yapın.

• HPF: Sistemde bir subwoofer kullanılacaksa orta

boy hoparlörler veya tam boy hoparlörler için bu

seçimi yapın.

Cihaz Açık LED'i

• Amplifikatör açık olduğunda yanar.

Subwoofer Giriş Konnektörü (RCA)

• Kaynak ünite veya sinyal işlemcinin subwoofer

RCA çıkışlarını bağlayın.

9Arka Crossover-Filtre Selektörü

• LPF: Subwoofer için bu seçimi yapın.

• Düz: Sistemde subwoofer kullanılmayacaksa tam

boy hoparlörler için bu seçimi yapın.

• HPF: Sistemde bir subwoofer kullanılacaksa orta

boy hoparlörler veya tam boy hoparlörler için bu

seçimi yapın.

Arka Crossover -Frekans Kontrolü

• Amplifikatörün arka girişi ile kaynak ünitenin çıkış

seviyesinin eşleştirilmesinde kullanılır.

• Ayarlama prosedürü için

bölümüne bakın.

Arka Giriş Konnektörleri (RCA)

• Used to match the rear input of the amplifier to

the output of the source unit.

• See Jfor adjustment procedures.

CRear Input Connectors (RCA)

• Kaynak ünite veya sinyal işlemcinin arka RCA çıkış-

larını bağlayın.

EXT/INT Anahtarı

• Kaynak ünitenin bir subwoofer çıkışı varsa ve ünite-

yi SUB girişine bağlamışsanız, bu anahtarı EXT

konumuna ayarlayın. Aksi takdirde, INT konumuna

ayarlayın.

Opsiyonel Uzak Seviye Kontrolü (RLC) Konnektörü

• Uzak Seviye Kontrolünü (RLC), RJ-11 kablosunu

kullanarak buraya bağlayın (RLC ile birlikte verilir).

Subwoofer Seviye Kontrolü

• Amplifikatörün SUB girişi ile kaynak ünitenin çıkış

seviyesinin eşleştirilmesinde kullanılır.

• Ayarlama prosedürü için

bölümüne bakın.

Koruma LED’i

• Aşağıda belirtilen arızalardan herhangi birinin mey-

dana gelmesi durumunda yanar: aküde

düşük/yüksek voltaj, hoparlör kablolarında kısa

devre, amplifikatör çok sıcak, amplifikatör çıkış dev-

resinde arıza (Amplifikatör çıkışında DC gerilimi

mevcut).

Subwoofer Alçak İletimli Filtre Frekans Kontrolü

• 12dB/oktav alçak iletimli filtre, 20Hz-200Hz arası

değişir.

•

bölümündeki ayarlama prosedürüne bakın.

I DBO (Dynamic Bass Optimization) Değişken

Yükseltmeli Değişken SesaltıYüksek İletimli Filtre (Q)

• Ayarlanmış (havalandırması sağlanan) mahfazalar

içerisindeki woofer’lar için, Frekans kontrol değeri-

ni mahfaza rezonans (ayarlanmış) frekansından 10

Hz düşük olacak şekilde ayarlayın.

• Sızdırmaz kutular içerisindeki woofer’lar için, kont-

rol değerini 30 Hz ile 50 Hz arasında dilediğiniz bir

değere ayarlayabilirsiniz.

• Bass yükseltici kontrolünü kendi tercihinize göre

ayarlayın ve ayükselticinin woofer’lara zarar verebi-

lecek bir seviyeye gelmemesine dikkat edin.

DBOYüksek İletimli Filtre Frekans kontrolü 10Hz

ile 100Hz arasında değişiklik gösterebilir. Uygun

ayarlar için yukarıya bakın.

DBOYükselticisi kontrolü, yüksek iletimli filtre

kontrolünün biraz üzerinde 12dB’lik bir yükselt-

me sağlar. Uygun ayarlar için yukarıya bakın.

Giriş Seviyesi Ayarı

Tüm giriş Seviyesi kontrollerini saatin tersi yönde

6V’ye (minimum) döndürün.

Dinamik bir müzik parçası çalınıyorken ana ünite

ses kontrolünü 3/4 konumuna döndürün.

Ön Giriş Seviyesi kontrolünü, müzik sesi artık net

olmayacak ölçüde yükselene kadar (çıkışta bozul-

malar mevcuttur) saat yönünde döndürün.

Giriş Seviyesi kontrolünü, müzik sesi yeniden net

olarak duyulmaya başlayana kadar saatin tersi

yönde yavaş yavaş döndürün.

Ön Seviye girişi artık doğru olarak ayarlanmıştır.

Arka ve Alt Giriş Seviyesi kontrollerini, tercihinize

göre ayarlayarak arka hoparlör ve subwoofer

seviyesi ile ön hoparlör seviyesi oranını uygun

hale getirin.

Crossover Ayarı

Sistemde bir subwoofer bulunmadığında 5" veya

daha geniş tam boy hoparlörler için crossover

ayarı.

Sistemde bir subwoofer bulunduğunda orta

ve/veya tam boy hoparlörler için Crossover ayarı.

Subwoofer’lar için Crossover ayarı.

"BP" olarak ayarlı BP svicine sahip arka kanallar

tarafından yürütülen bağımsız orta-bass hopar-

lörlerinin bulunduğu sistem için Crossover ayarı.

Dikkat: Kabul edilebilir frekans aralıkları gri ile belir-

tilir.

Uzak Seviye Kontrolü (opsiyonel)

Uzak Seviye Kontrolü, dinleme konumunda otururken

bass seviyesini ayarlamanıza olanak sağlar.

Toprak Kablosu

FabrikaCıvatasıHalkaKonnektör

Yıldız RondelaDikkat: Halkakonnektörün

altındaki bütün boyayı kazıyın.

GTO5355 OTOMOBİL AMPLİFİKATÖRÜ KULLANMA KILAVUZU

Bu ürün mobil uygulamalar için tasarlanmıştır ve şehir elektrik

şebekesine bağlantı için tasarlanmamıştır. Garanti kapsamında

olması için geçerli bir seri numarası gereklidir.

Özellikler, teknik özellikler ve görünüm bir bildirim olmaksızın

değiştirilebilir.

TÜRKÇE

Uygunluk Beyanı

Biz, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

FRANSA

olarak, kullanma klavuzunda tanımlanan ürünün ilgili teknik standartlara

uygunluğunu beyan ederiz:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, FRANSA 08/09

0158CSK - JBL GTO5355 OM.qxp:34397_JBL_GTO5355_MLOM 13/08/09 15:43 Side 15

Other manuals for GTO5355

Table of contents

Languages:

Popular Car Amplifier manuals by other brands

Boss Audio Systems

Boss Audio Systems Diablo D1000.2 user manual

Kenwood

Kenwood KAC-649S instruction manual

Pioneer

Pioneer GM-5300T owner's manual

Blaupunkt

Blaupunkt ProComponent PCA450 owner's manual

JL Audio

JL Audio HD1200/1 owner's manual

Pioneer

Pioneer GM-3400T owner's manual

Sinus Live

Sinus Live SL-A1500 manual

ESX

ESX Q-TWO user manual

Clarion

Clarion APX4360 owner's manual

JL Audio

JL Audio E2150 owner's manual

Jensen

Jensen PS2130 - Amplifier Installation & operation manual

Soundstream

Soundstream REF1.500 user manual

MTX

MTX Thunder TA High TA3401 Connection guide

Precision Power

Precision Power Ax606.2 owner's manual

Pyramid

Pyramid PB360 owner's manual

Planet Audio

Planet Audio AC1000.2 user manual

SoundMax

SoundMax SM-SA604 instruction manual

Renegade

Renegade REN 550 S user guide

JBL GTO5355 User manual

Popular Car Amplifier manuals by other brands
