Jedia JAB-112A User manual

JAB-112A
WWW.JEDIA.COM
AUTO BLOWER

AUTION AVIS
FEATURES
SAFETY INSTRUCTIONS
RONT PANEL CONTROLS
EAR PANEL CONTROLS
C
F
R
1
1
1
2
3
5
5
4
YSTEM CONNECTIONS(시스템 연결 방법)
S
PECIFICATIONS
S
LOCK DIAGRAM
B
AUTO BLOWER JAB-112A
AUTOMAN
BLOWER
POWER

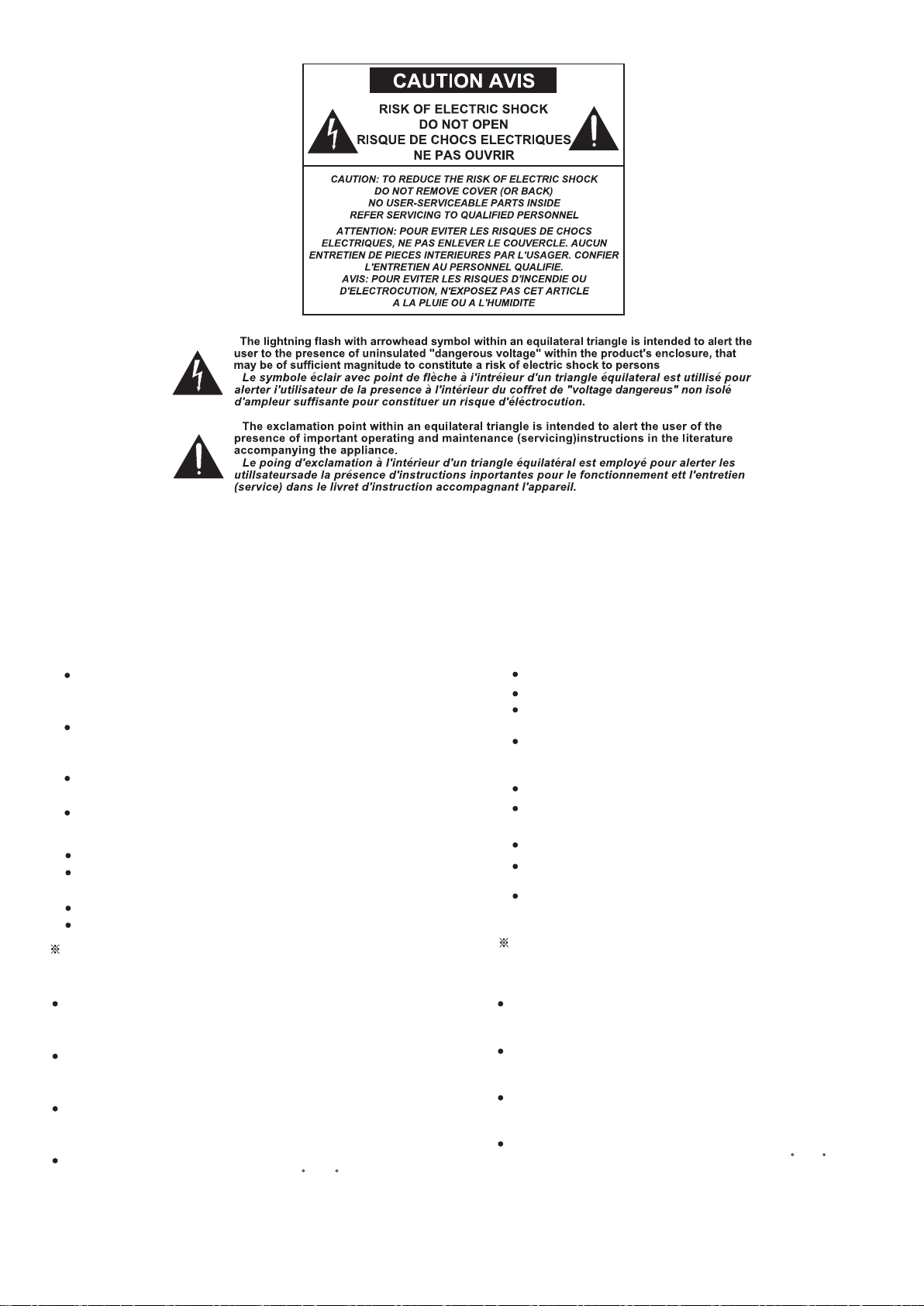

SAFETY INSTRUCTIONS
FEATURES
Read all safety instruction before operating the JAB-112A.
1. Install equipment as follow conditions.
AUTO OR MANUAL OPERATION
You can operate fan continuously by manual and operate fan
automatically according to sensor adjusting or rear panel.
It is easy to select power source of fan because of supplying for
AC of DC according to its operating method for fan.
The apparatus shall not be exposed to dripping or splashing and
no object filled with liquids, such as vases, shall be place on the
apparatus.
Install at the place, not bending curved.
Do not install this apparatus in a confined space such as a book
case or similar unit.
Locate this apparatus away from heat source, such as radiators
or other device that produce heat.
Do not drop objects or spill liquids into the inside of the apparatus.
2. Keep in mind the following when connecting the apparatus.
Connect the apparatus after reading of O/P manuals.
Connect each connection of amplifier perfectly, if not, it maybe
Caused hum, damage, electric shock in case of mis-connecting.
To prevent electric shock, do not open top cover.
Connect the power cord with safety after check of AC power.
This apparatus should be serviced by qualified service person.
안 전 사 항
특징
제품을 운용하기전에 모든 안전사항을 읽어 보십시오.
1. 이런 장소에 설치하여 주십시오.
자동 및 수동 동작 기능
송풍기를 연속 동작하게 하는 수동기능과 온도 조정자의 설정온도에 따라
송풍기가 동작되는 자동기능 방식 채택.
진동이나 경사가 심하지 않고 바닥이 평평한 장소.
통풍이 잘되고 물기나 습기가 많지 않은 장소.
직사광선을 받지 않는 장소 또는 난방기구(발열체)에서 멀리 떨어진
장소.
인화성 물질(화학약품)이 없는 장소.
2. 설치시 이런점을 주의하십시오.
사용설명서 시스템 연결방법을 완전히 읽으신 후에 연결해 주십시오.
각종 연결선을 완전하게 연결해 주십시오.
(주전원 코드를 뽑은 상태에서 연결.)
불완전한 연결은 잡음, 제품의 손상 또는 안전사고의 원인이 됩니다.
전기적 충격 또는 감전사고의 위험이 있으므로 뚜껑을 열지 말아주십
시오.
주 교류 전원 플러그를 연결하기 전에 사용전압을 확인하신 후 안전하
게 연결하십시오.
제품을 수리시는 규정된 부품과 자격이 있는 사람이 수리를 하여야 함.
1
송풍기 전원 호환성
송풍기의 동작 전원 방식에 따라 교류 또는 직류 전원 공급이 가능하므로 송
풍기 전원의 호환성이 용이합니다.
렉 시스템 제품의 수명 연장
고감도 온도 센서에 의하여 송풍기가 동작하여 렉 내부에 과열을 방지, 제품
의 수명을 연장 할 수 있습니다.
온도 조절 가능
송풍기의 동작 온도를 설정하는 온도 조정자 가변 범위는 20 C󰾝50 C로 설계
하였습니다.
POWER INTER CHANGE ABILITY OF FAN
It is designed for enhancing product life by fan operation so as to
get down over heating in the rack inside.
PROTECTION FOR PRODUCT LIFE OF RACK SYSTEM
It is designed variable range to operate at 20 C~55 C
THERNAL CONTROL

1. 전원 스위치
전원 스위치로서 위로 누르면 전원이 공급되며 LED가 켜집니다.
송풍기 동작 상태를 표시하는 LED로 송풍기가 동작하면 켜집니다.
2. 송풍기 동작 지시 LED
스위치를 누르면 렉 내부 온도가 온도 조정자의 설정 온도 이상이 될 때
송풍기가 동작하며, 설정 온도 이하가 되면 정지하여 자동으로 반복 동작
됩니다.
3. 자동 스위치
스위치를 누르면 온도 조정자와 관계없이 송풍기가 연속 동작 됩니다.
4. 수동 스위치
1. POWER SWITCH
2. FAN OPERATING LAMP
When the fan is operating, LED will be turn "ON".
To turn "on" or "off", press the upper or lower of this switch button.
2
3. AUTO SWITCH
4. MANUAL SWITCH
It will be operating the fan automatically according to thermal
sensor selected of thermal controller, when push the auto switch.
It will be operating the fan continuously regardless of thermal
controller, when push the manual switch.

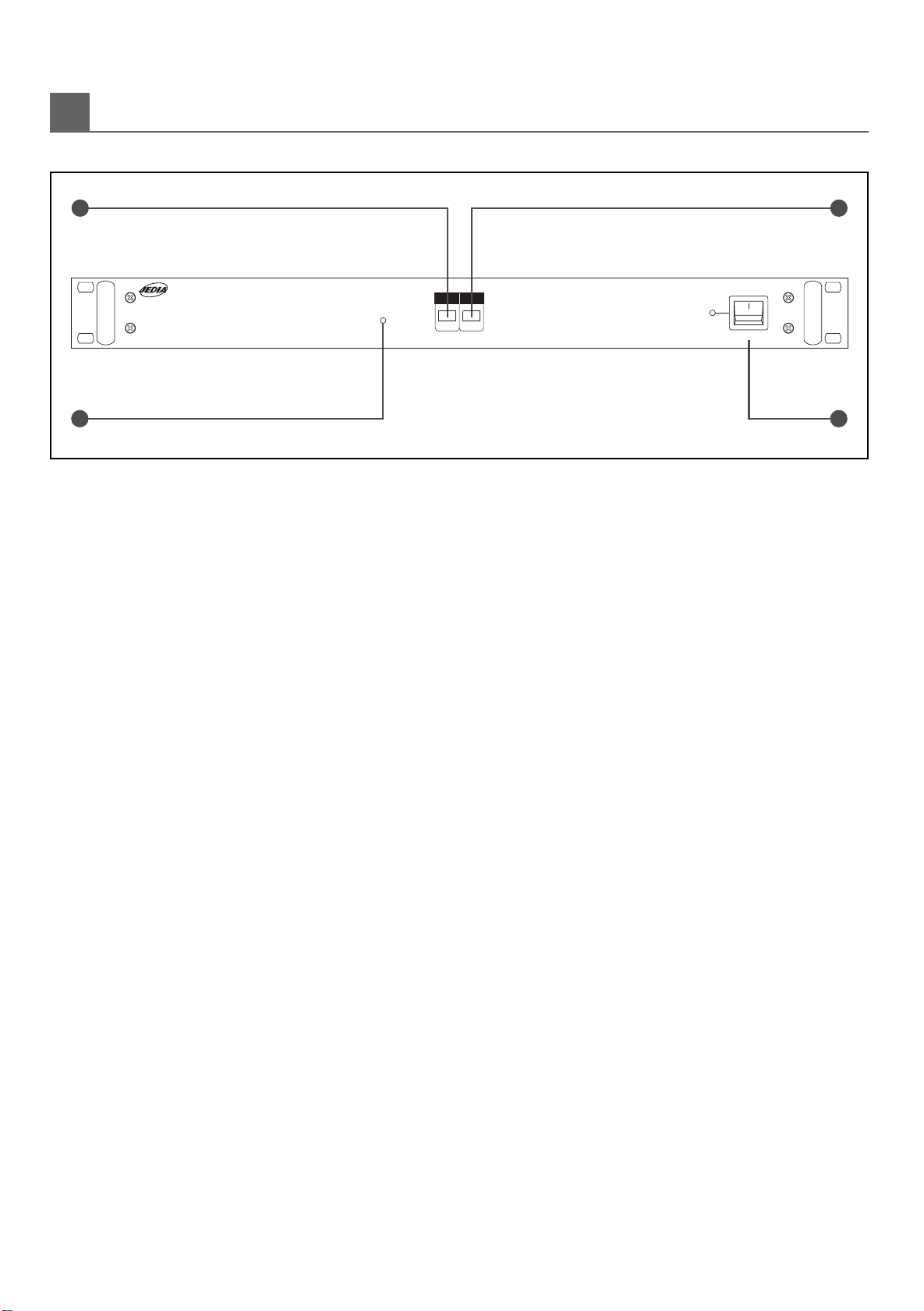

FRONT PANEL CONTROLS (전면기능)
AUTO BLOWER JAB-112A
BLOWER
POWER
34
12
AUTOMAN

3
1. 직류 전원 입력단자
정전시 비상 전원으로 제품을 운용할 경우 직류 24V 전원 단자로 연결할 때
+,- 극성에 주의하십시오.
2. 온도 센서
렉 내부의 온도를 감지하여 자동 스위치 선택시 송풍기 동작을 제어합니다.
3. 온도 조정자
자동 스위치 선택시 송풍기의 동작 온도를 설정하는 조정자 입니다.
온도 가변 번위는 20 C󰾝50 C이며 출고시에는 45 C로 설정됩니다.
4. 송풍기 전원단자
입력
송풍기에 공급하려는 전원 입력 (송풍기 동작 전원 방식에 따라 교류, 직
류 전원 공급 가능) 단자로서 직류 전원인 경우 +,- 극성에 주의하십시오.
1. DC 24V TERMINAL
This is terminal is for connecting the battery input, pliase check the
polarity before connecting.
2. THERMAL SENSOR
It is controlled fan operating, that detect the thermal sensor, when
push the auto switch.
4. POWER TERMINAL FOR FAN
INPUT
This is AC or DC terminal according to power input supplying power
source with fan.
Please check the polarity "+", "-" befor connecting, when power source
is DC 24V.
3. THERMAL ADJUSTMENT
This is thermal controller nominated operating of fn, thermal variable
scope is 20 C~55 C.
It is fixed at 45, when this product come out from inventory.

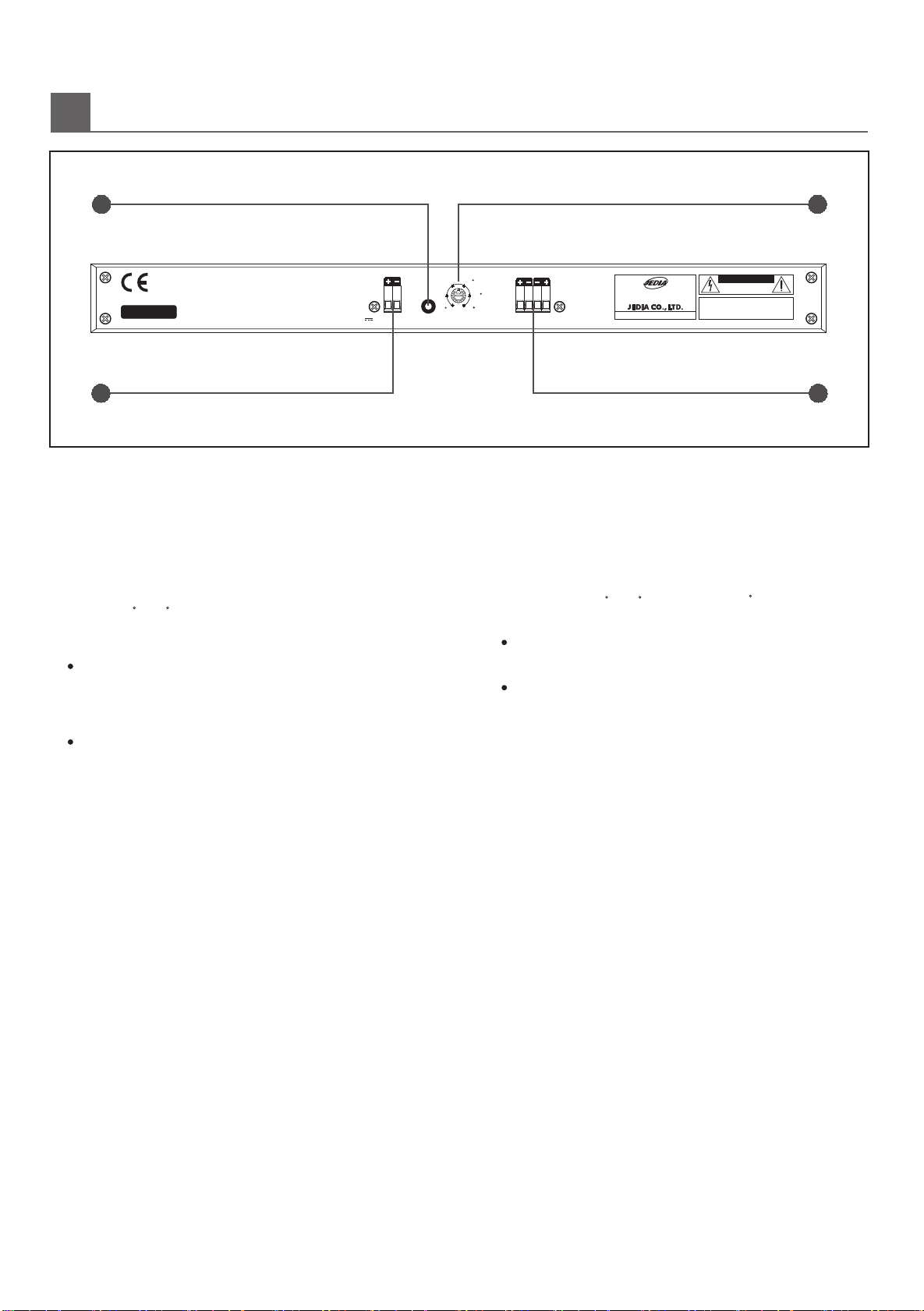

REAR PANEL CONTROLS (후면기능)
출력
송풍기에 연결되어 있는 전원출력 단자로서(송풍기 동작전원 방식에따라
교류, 직류) DC 24V 연결시 극성에 주의하십시오.
OUTPUT
This is AC or DC terminal according to power output, connecting with
fan. Please check the polarity "+", "-" befor connecting, when power
source is DC 24V.
TEMP ADJ FAN POWER
IN OUT
SENSOR
35 C
SERIAL NO.: 45 C
55 C20 C
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AUTO BLOWER
MADE IN KOREA
MODEL NO.: JAB-112A
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
CAUTION
DC POWER
24V MAX 0.04A
2
1
3
4
24V MAX 0.04A FAN POWER

SYSTEM CONNECTIONS (시스템 연결 방법)
DC FAN
JPD-322A
JAB-112A
AC FAN
FAN
E M , R M , TEL PWR CON
L
N
E
24V 1.5A
DC OUTPUT
24V 1.5A
DC 24V
EQUIPMENT
ONLY.
DC 24V OUTPUT
WARNING:
TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
SERIAL NO.:
(TO JRG-220A)
(TO JEP-352)
POWER OUTPUTS DELAY SOCKET(1 6) FOR POWER AMPLIFIERS.
UNSWITCHED MAX 360VA
9 8 7
6 5 4 3 2 1
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
24V
SWITCHED IN
PWR CONTROL IN
UNSWITCHED IN
TO OTHER
JPD-322A
MODEL NO.: JPD-322A
POWER DISTRIBUTOR
MADE IN KOREA
230V 50Hz
SWITCHED TOTAL MAX OUTPUT 7000VA. SWITCHED EACH MAX OUTPUT 3500VA.
JPD-322A
JAB-112A
E M , R M , TEL PWR CON
L
N
E
24V 1.5A
DC OUTPUT
24V 1.5A
DC 24V
EQUIPMENT
ONLY.
DC 24V OUTPUT
WARNING:
TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
SERIAL NO.:
(TO JRG-220A)
(TO JEP-352)
POWER OUTPUTS DELAY SOCKET(1 6) FOR POWER AMPLIFIERS.
UNSWITCHED MAX 360VA
9 8 7
6 5 4 3 2 1
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
24V
SWITCHED IN
PWR CONTROL IN
UNSWITCHED IN
TO OTHER
JPD-322A
MODEL NO.: JPD-322A
POWER DISTRIBUTOR
MADE IN KOREA
230V 50Hz
SWITCHED TOTAL MAX OUTPUT 7000VA. SWITCHED EACH MAX OUTPUT 3500VA.
TEMP ADJ FAN POWER
IN OUT
SENSOR
35 C
SERIAL NO.: 45 C
55 C20 C
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AUTO BLOWER
MADE IN KOREA
MODEL NO.: JAB-112A
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
CAUTION
DC POWER
24V MAX 0.04A
TEMP ADJ FAN POWER
IN OUT
SENSOR
35 C
SERIAL NO.: 45 C
55 C20 C
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AUTO BLOWER
MADE IN KOREA
MODEL NO.: JAB-112A
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
CAUTION
DC POWER
24V MAX 0.04A
4

SPECIFICATIONS (규격및 성능)
TECHNICAL
Temperature Variance 20 C~55 C (Continuos Variance)
5
Power(option) DC 24V(Main)
Dimensions
Weight(kg/lbs) 2.5 / 5.5
Specifications and design subject to change without notice for improvements.
(내용상의 규격 및 특징은 제품의 성능 향상을 위하여 사전 예고 없이 변경될 수 있습니다.)
GENERAL
NOTE
Blower Power AC or DC Available
Power Consumption 1W(Main)
483(W) x 44H) x 200(D)mm
19(W) x 1.7(H) x 7.9(D)inch

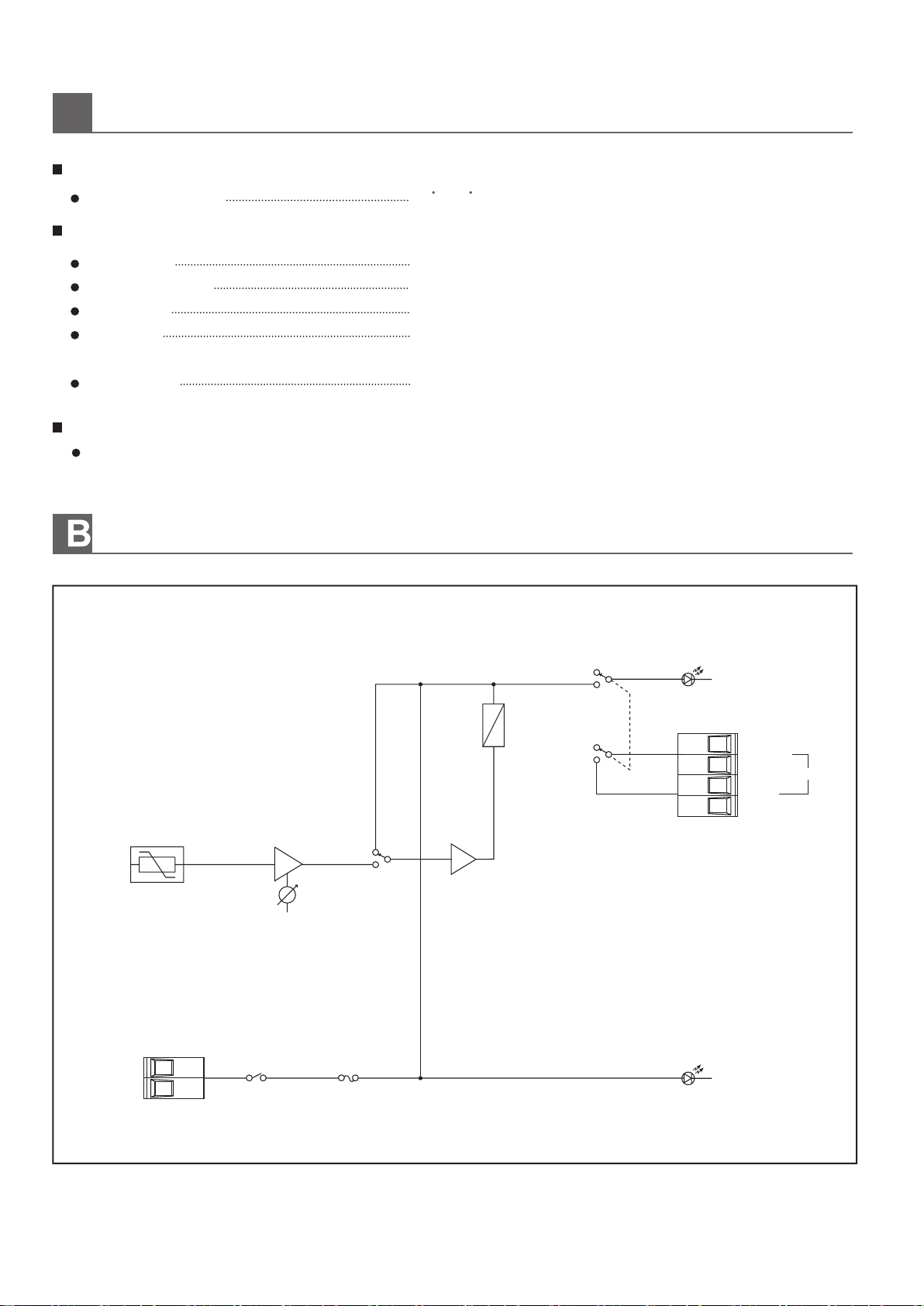

LOCK DIAGRAM (블럭도)
MANUAL / AUTO
POWER
SWITCH
DC
FUSE
DC POWER
24V
COMP
SENSOR
OUTPUT
TEM
ADJ
INPUT
BLOWER
BLOWER
INDICATOR
POWER
DRIVER

AUTO BLOWER
JAB-112A
OPERATING INSTRUCTIONS
4M-OP200110
