Jedia JDR-104 Datasheet

WWW.JEDIA.COM
DATA RECEIVER
JDR-104

RM 1 RM 2 RM 3 RM 4
BUSY
E/M TX
DATA RECEIVER JDR-104
RM 1 RM 2 RM 3 RM 4
POWER

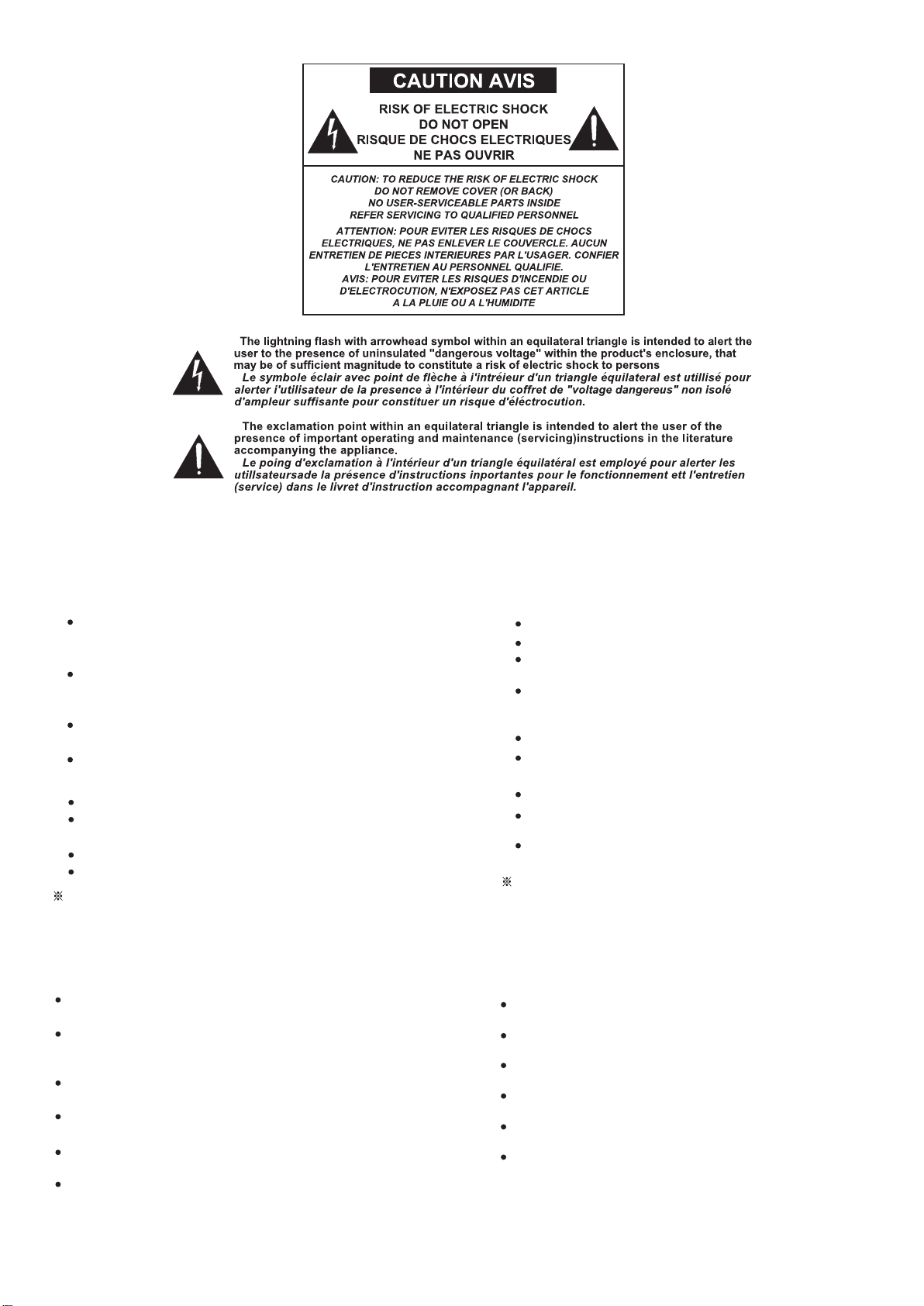

SAFETY INSTRUCTIONS
FEATURES
Read all safety instruction before operating the JDR-104.
1. Install equipment as follow conditions.
One JDR-104+4pcs of JRA-051A (basic)
(Two JDR-104+8pcs JRA-051A (expendable)
The apparatus shall not be exposed to dripping or splashing and
no object filled with liquids, such as vases, shall be place on the
apparatus.
Install at the place, not bending curved.
Do not install this apparatus in a confined space such as a book
case or similar unit.
Locate this apparatus away from heat source, such as radiators
or other device that produce heat.
Do not drop objects or spill liquids into the inside of the apparatus.
2. Keep in mind the following when connecting the apparatus.
Connect the apparatus after reading of O/P manuals.
Connect each connection of amplifier perfectly, if not, it maybe
Caused hum, damage, electric shock in case of mis-connecting.
To prevent electric shock, do not open top cover.
Connect the power cord with safety after check of AC power.
This apparatus should be serviced by qualified service person.
안 전 사 항
특징
제품을 운용하기전에 모든 안전사항을 읽어 보십시오.
1. 이런 장소에 설치하여 주십시오.
리모트 앰프(JRA-051A)를 4대 연결하여 운용가능.
(JDR-104 2대 사용시 리모트 앰프(JRA-051A) 8대까지 사용가능)
진동이나 경사가 심하지 않고 바닥이 평평한 장소.
통풍이 잘되고 물기나 습기가 많지 않은 장소.
직사광선을 받지 않는 장소 또는 난방기구(발열체)에서 멀리 떨어진
장소.
인화성 물질(화학약품)이 없는 장소.
2. 설치시 이런점을 주의하십시오.
사용설명서 시스템 연결방법을 완전히 읽으신 후에 연결해 주십시오.
각종 연결선을 완전하게 연결해 주십시오.
(주전원 코드를 뽑은 상태에서 연결.)
불완전한 연결은 잡음, 제품의 손상 또는 안전사고의 원인이 됩니다.
전기적 충격 또는 감전사고의 위험이 있으므로 뚜껑을 열지 말아주십
시오.
주 교류 전원 플러그를 연결하기 전에 사용전압을 확인하신 후 안전
하게 연결하십시오.
제품을 수리시는 규정된 부품과 자격이 있는 사람이 수리를 하여야 함.
REALT GROUP(JRG-220A)과 연결하여 렉 시스템의 리모트 방송시, 리모
트 앰프의 DATA 및 AUDIO 신호를 송신하는 기능.
EMERGENCY, 리모트 1, 2, 3, 4순위로 우선권이 부여되도록 설계되어 있
으며 동작되는 상태 표시는 전면의 BUSY LED지시기로 확인가능.
리모트 앰프를 연결하면 전면의 POWER LED가 켜짐.
(고장 및 POWER OFF상태 확인가능)
TX function of audio signal and selected speaker line data of relay
group from data and audio signal of remote amplifier when remote
announcement.
DETAILS
Permissible 1~8 pcs of JRA-051A with one JDR-104 to be easy
configuration for mormal announcement or emergency announcements.
용도
본 기기는 비상방송 및 안내방송 시스템을 보다 편리하게 사용하고자 할
때 리모트 앰프(JRA-051A)를 8대까지 확장 연결하여, 메인시스템의 위
치와떨어진 곳에서 방송할 때 용이하게 사용하실 수 있습니다.
Priority, emergency, remote, 1, 2, 3, 4, operating details can be
checked on the busy LED indicator.
Permissible communication distance at 1Km(max) with data circuit
of RS-485 and remote amplifier.
Superior trans method audio circuit for long distance TX.
Power LED indicator on the front will be flashed when connecting
remote amplifier. (Possible to confirm "fault" or "power off")
오디오 회로는 장거리 전송에 성능이 우수한 트랜스방식 채택.
리모트 앰프와 RS-485방식의 DATA 회로를 채택하여 통신거리는 1Km 까
지 가능.
1

1. BUSY LED
리모트 앰프가 사용중에 있음을 표시하는 LED입니다.
리모트 앰프의 우선권 순위로 동작합니다. 또한, 3항의 E/M LED
가 ON되면 동작중인 BUSY LED는 꺼지게 됩니다.
리모트 앰프가 연결이 되고 리모트 앰프의 파워 스위치가 ON되면,
해당하는 LED가 ON 됩니다. 따라서 리모트 앰프의 연결상태 및
사용 상태를 확인할 수 있습니다.
2. POWER LED
3. EMERGENCY LED
1. BUSY LED
2. POWER LED
When switch "on" of remote amplifier, LED indicator is tern on to
check connection.
4. TX LED
E/M power (DC 24V) is supplied to the JDR-104 for emergency
situation to announce by remote amplifier even AC main power
failure TX LED inform normal situation of data output.
When emergency sotuation, E/M LED indicator will be flashed,
than operating of remote amplifier is released automatically.
Busy LED is indicating operation of remote amplifier.
Busy LED indicator will be "turn off" when emergency LED indicator
is flashed.
2
3. EMERGENCY LED
메인 시스템에 비상(화제 발화)이 발생하면, 이 LED가 ON되며
모든 리모트 앰프의 동작이 해제 또는 차단됩니다.
4. TX LED
이 기기는 비상용 상시전원(BATTERY DC24V)이 공급되어 있어,
정전시나 POWER DISTRIBUTOR의 전원이 꺼진 상태에서도 리모
트 앰프로 비상방송이 되도록 설계되어 있으며, 메인 전원이 차단
된 상태에서도 이 LED는 2초 간격으로 깜박이며 DATA출력이 정
상 상태임을 표시합니다.
1. DATA IN JACKS
각종 제어신호를 송수신하는 콘넥터입니다.
JRA-051A의 DATA OUT 콘넥터와 연결사십시오.
본 기기의 오디오 입력단자로 바란스 타입이며, JRG-051A의 오디
오 출력단자와 연결하여 주십시오.
2. AUDIO INPUT CONNECTOR
3. DATA OUT JACK
1. DATA IN JACKS
2. AUDIO INPUT CONNECTOR
When switch "on" of remote amplifier, LED indicator is tern on to
check connection.
4. SUMMING AUDIO OUTPUT CONNECTOR
Balanced audio output.
Connect to audio input of Remote-1, Remote-2 card in the JRG-220A
This is RX,TC connector. Connect to data in of Remote-1, Remote-2
in the JRG-220A.
This is a RX-TX connector. Connect to data out of JRA-051A.
3. DATA OUTPUT JACK
각종 제어신호를 송수신하는 콘넥터입니다.
JRG-20A의 REMOTE-1, REMOTE-2 CARD의 DATA IN 콘넥
터와 연결하십시오.
4. SUMMING AUDIO OUT CONNECTOR
본 기기의 오디오 출력단자로 바란스 타입입니다.
JRG-220A의 REMOTE-1, REMOTE-2 CARD의 오디오 입력단자
와 연결 하십시오.

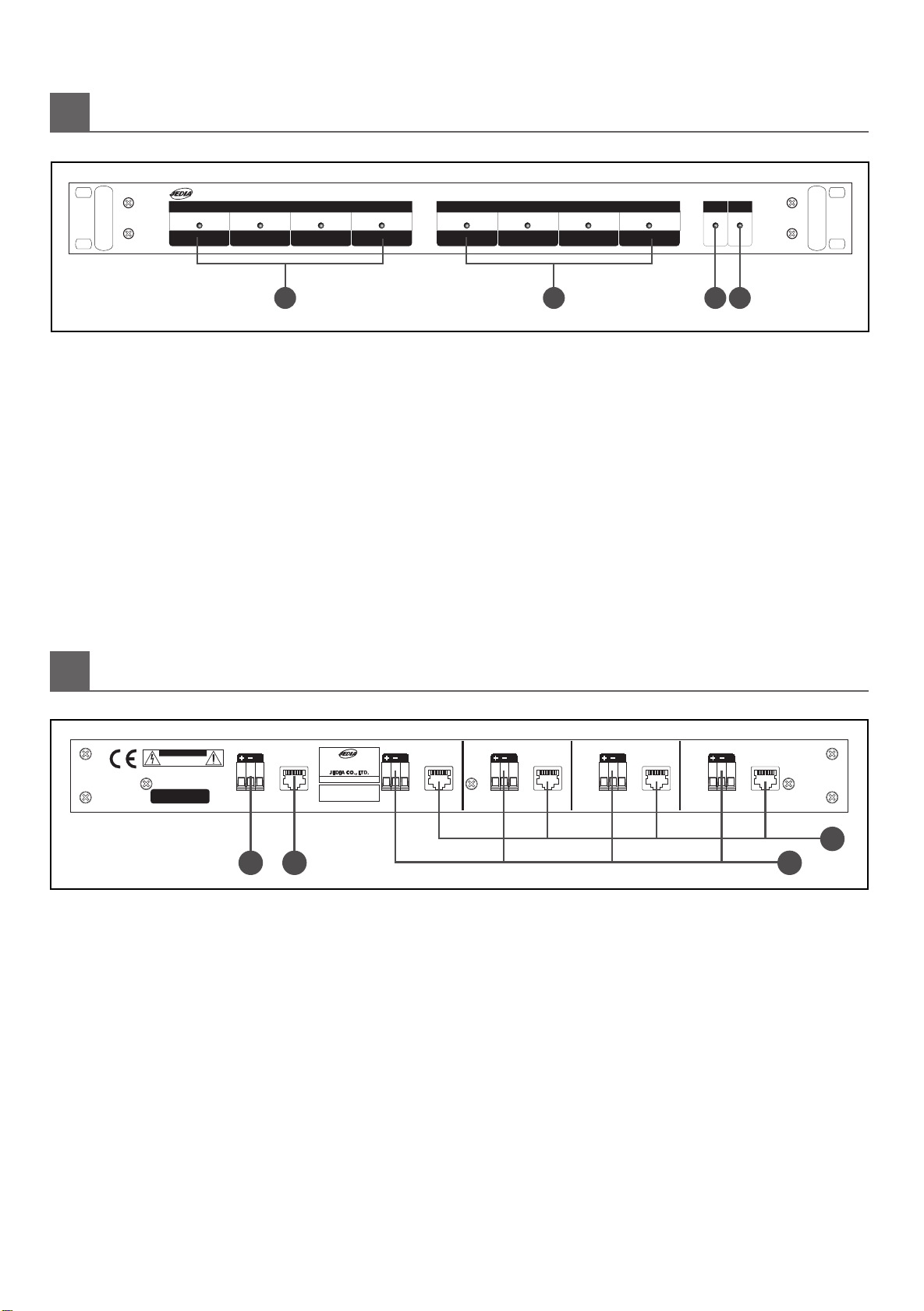

FRONT PANEL CONTROLS (전면기능)
RM 1 RM 2 RM 3 RM 4 RM 1 RM 2 RM 3 RM 4
BUSY POWER
E/M TX
DATA RECEIVER JDR-104
12 3 4
REAR PANEL CONTROLS (후면기능)
DATA OUT
TO JRG-220A
SUMMING
AUDIO OUT
SERIAL NO.:
DATA RECEIVER
MADE IN KOREA
MODEL NO.: JDR-104
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
RM 4
AUDIO IN RM 3 AUDIO IN RM 2 AUDIO IN RM 1 AUDIO IN
RM 4
DATA IN RM 3 DATA IN RM 2 DATA IN RM 1 DATA IN
GG G G G
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1
24 3

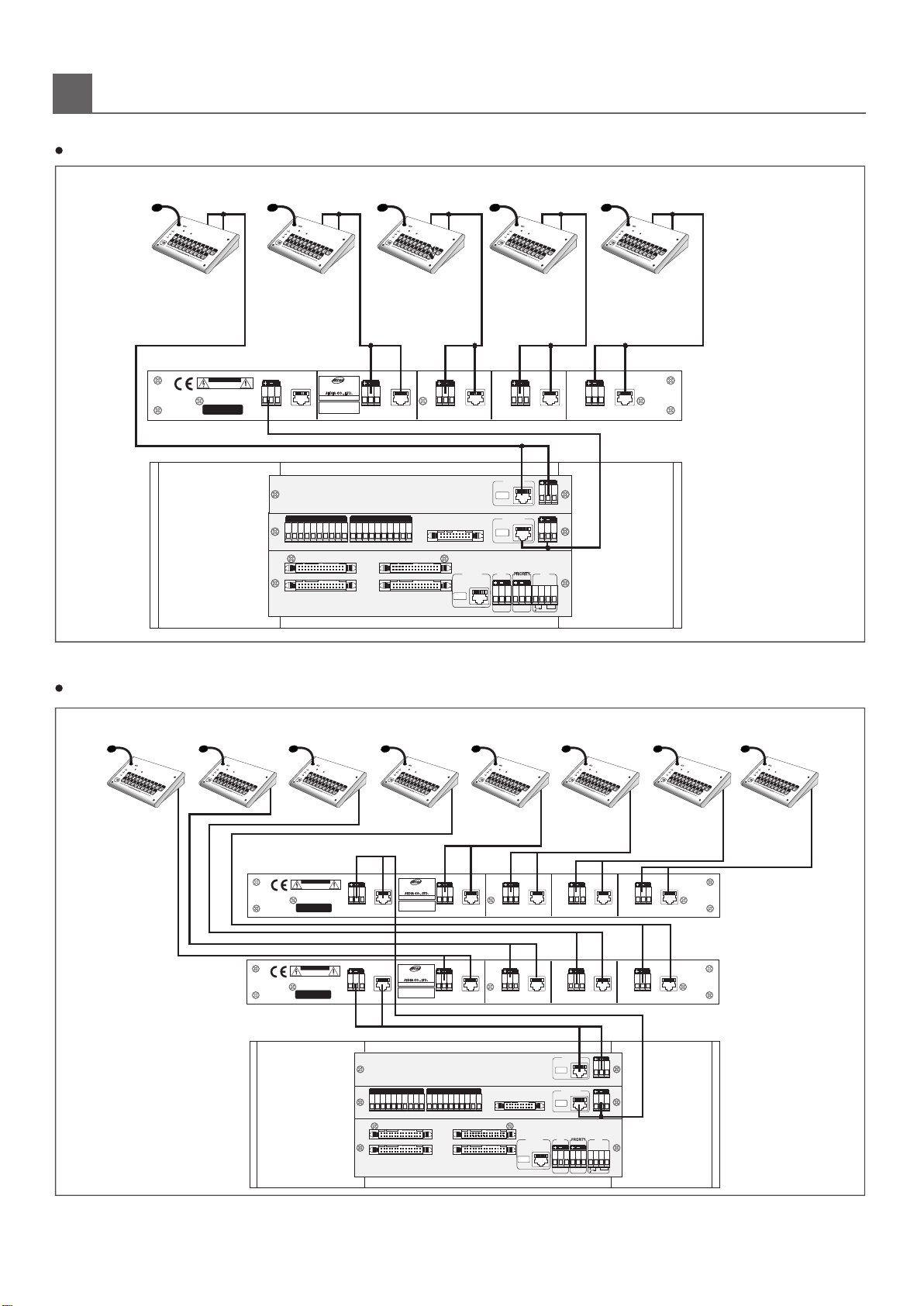

SYSTEM CONNECTIONS (시스템 연결 방법)
JDR-104
JRG-220A
G
E/M DATA E/M
LINK
INPUT
G
FROM JSS-120A
TO RELAY BOX
UPPER JRG-220A
LOWER JRG-220A
FROM JPD-322A
AUDIO
IN AUDIO OUT
N.O
COM +24V
OUT
EMERGENCY CARD
E/M
GND
G
LINK
INPUT
REMOTE AUDIO IN
REMOTE ZONE DATA OUT
AMP PRIORITY CONTROL OUT
REMOTE DATA
FROM JDR-104 / JRA-051A
FROM JSS-120A
REMOTE-1 CARD
20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
FROM JDR-104 / JRA-051A
G
LINK
INPUT
REMOTE DATA
REMOTE-2 CARD
REMOTE AUDIO IN
DATA OUT
TO JRG-220A
SUMMING
AUDIO OUT
SERIAL NO.:
DATA RECEIVER
MADE IN KOREA
MODEL NO.: JDR-104
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
RM 4
AUDIO IN RM 3 AUDIO IN RM 2 AUDIO IN RM 1 AUDIO IN
RM 4
DATA IN RM 3 DATA IN RM 2 DATA IN RM 1 DATA IN
GG G G G
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
REMOTE-2 CARD
REMOTE-1 CARD
EMERGENCY CARD
12345
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
JRA-051A
DATA OUT
TO JRG-220A
SUMMING
AUDIO OUT
SERIAL NO.:
DATA RECEIVER
MADE IN KOREA
MODEL NO.: JDR-104
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
RM 4
AUDIO IN RM 3 AUDIO IN RM 2 AUDIO IN RM 1 AUDIO IN
RM 4
DATA IN RM 3 DATA IN RM 2 DATA IN RM 1 DATA IN
GG G G G
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
DATA OUT
TO JRG-220A
SUMMING
AUDIO OUT
SERIAL NO.:
DATA RECEIVER
MADE IN KOREA
MODEL NO.: JDR-104
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
RM 4
AUDIO IN RM 3 AUDIO IN RM 2 AUDIO IN RM 1 AUDIO IN
RM 4
DATA IN RM 3 DATA IN RM 2 DATA IN RM 1 DATA IN
GG G G G
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
G
E/M DATA E/M
LINK
INPUT
G
FROM JSS-120A
TO RELAY BOX
UPPER JRG-220A
LOWER JRG-220A
FROM JPD-322A
AUDIO
IN AUDIO OUT
N.O
COM +24V
OUT
EMERGENCY CARD
E/M
GND
G
LINK
INPUT
REMOTE AUDIO IN
REMOTE ZONE DATA OUT
AMP PRIORITY CONTROL OUT
REMOTE DATA
FROM JDR-104 / JRA-051A
FROM JSS-120A
REMOTE-1 CARD
20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
FROM JDR-104 / JRA-051A
G
LINK
INPUT
REMOTE DATA
REMOTE-2 CARD
REMOTE AUDIO IN
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
REMOTEAMPLIFIER
JRA-051A
JRA-051A
8 7 6 5 4 3 2 1
JDR-104
JDR-104
JRG-220A
BASIC (기본 사용시)
EXPEND LINK (JRA-051A 8확장시)
3

SPECIFICATIONS (규격 및 성능)
TECHNICAL
Input Sensitivity/Impedance 0.775V(0dBm)/15K Balanced
4
Power Consumption 6.5W
Specifications and design subject to change without notice for improvements.
(내용상의 규격 및 특징은 제품의 성능 향상을 위하여 사전 예고 없이 변경될 수 있습니다.)
GENERAL
NOTE
Power Source
Output Level/Impedance 0.775V(0dBm)/600 Balanced
Frequency Response Less Than -0.5dB(20Hz~20KHz)
Signal to Noise Ratio More than 68dB
AC 120V/220V/230V/240 50~60Hz
Dimensions
Weight(kg/lbs) 2.9 / 9.9
483(W) x 44H) x 200(D)mm
19(W) x 1.7(H) x 7.9(D)inch
T.H.D Less than 0.05%(20Hz~20KHz)
Cross Talk More than 75dB

LOCK DIAGRAM (블럭도)
5
AC POWER
120V/220V/230V/240V
50-60Hz
(OPTION)
POWER TRANS
DC POWER
24V
DC FUSE
POWER
INDICATOR
GND
+15V
POWER
SUPPLY
0.775V
(0dBm)
600ohm
BALANCED
CHANNEL 1
INPUT
HIGH
CMRR
E.B
LOW
CMRR
COMP
CLIP
INDICATOR
CHANNEL 2
INPUT
HIGH
CMRR
E.B
LOW
CMRR
COMP
CLIP
INDICATOR
0.775V
(0dBm)
15K ohm
BALANCED
MONO
STEREO
CHANNEL 2 AMPLIFIER(THE SAME AS CHANNEL1)
-15V
B.AB.UL.A
BAL
3 OUTPUT
B.AB.UL.A
BAL
4 OUTPUT
B.AB.UL.A
BAL
5 OUTPUT
B.AB.UL.A
BAL
2 OUTPUT
B.AB.UL.A
BAL
1 OUTPUT
0.775V
(0dBm)
600ohm
BALANCED
POWER
SWITCH
AC
FUSE

JDR-104
OPERATING INSTRUCTIONS
4M-OP200080
DATA RECEIVER
