JFSound XDAB User manual

1
MANUALE D’USO
MANUEL
USER MANUAL
CAR INFOTAINMENT
XDAB

2
ITALIANO
INDICE
NORMATIVA E CONFORMITA’ ............................................................................................................................................ 3
Normativa applicabile e conformità delle apparecchiature radio ...........................................................................3
AVVERTENZE E PRESCRIZIONI DI SICUREZZA...................................................................................................................... 3
Prima dell’installazione ............................................................................................................................................3
Prescrizioni di sicurezza............................................................................................................................................3
INSTALLAZIONE................................................................................................................................................................... 4
Prima di installare la radio .......................................................................................................................................4
Connessioni principali ..............................................................................................................................................5
Connessioni ausiliari.................................................................................................................................................6
JFSOUND SERIE X ................................................................................................................................................................ 6
Operazioni di base....................................................................................................................................................6
IMPOSTAZIONI.................................................................................................................................................................... 7
Common...................................................................................................................................................................7
Display......................................................................................................................................................................9
Volume.....................................................................................................................................................................9
Video ........................................................................................................................................................................9
Navigation ..............................................................................................................................................................10
Bluetooth ...............................................................................................................................................................10
About device ..........................................................................................................................................................10
Wifi.........................................................................................................................................................................10

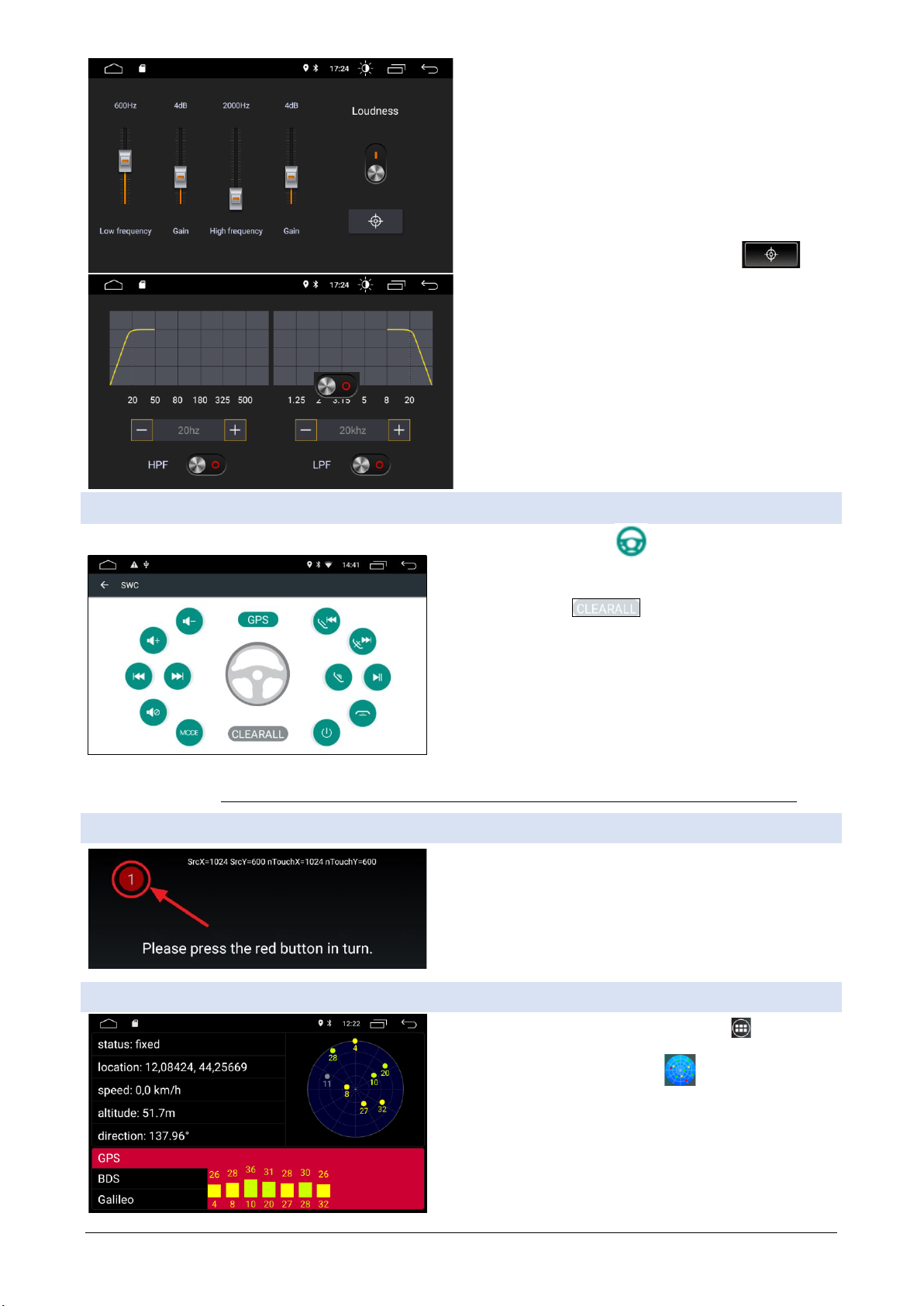

Suono .....................................................................................................................................................................11
Comandi al volante ................................................................................................................................................12
Taratura del touchscreen.......................................................................................................................................12
Ricezione antenna GPS...........................................................................................................................................12
Radio FM ................................................................................................................................................................13
Bluetooth ...............................................................................................................................................................13
Player Video ...........................................................................................................................................................14
Player Audio ...........................................................................................................................................................14
Sfondo....................................................................................................................................................................14
Picture-in-Picture ...................................................................................................................................................15
Camera Frontale.....................................................................................................................................................15
APPLICAZIONI.................................................................................................................................................................... 15
Installazione APP da file AKP..................................................................................................................................15
Installazione APP da Playstore ...............................................................................................................................15

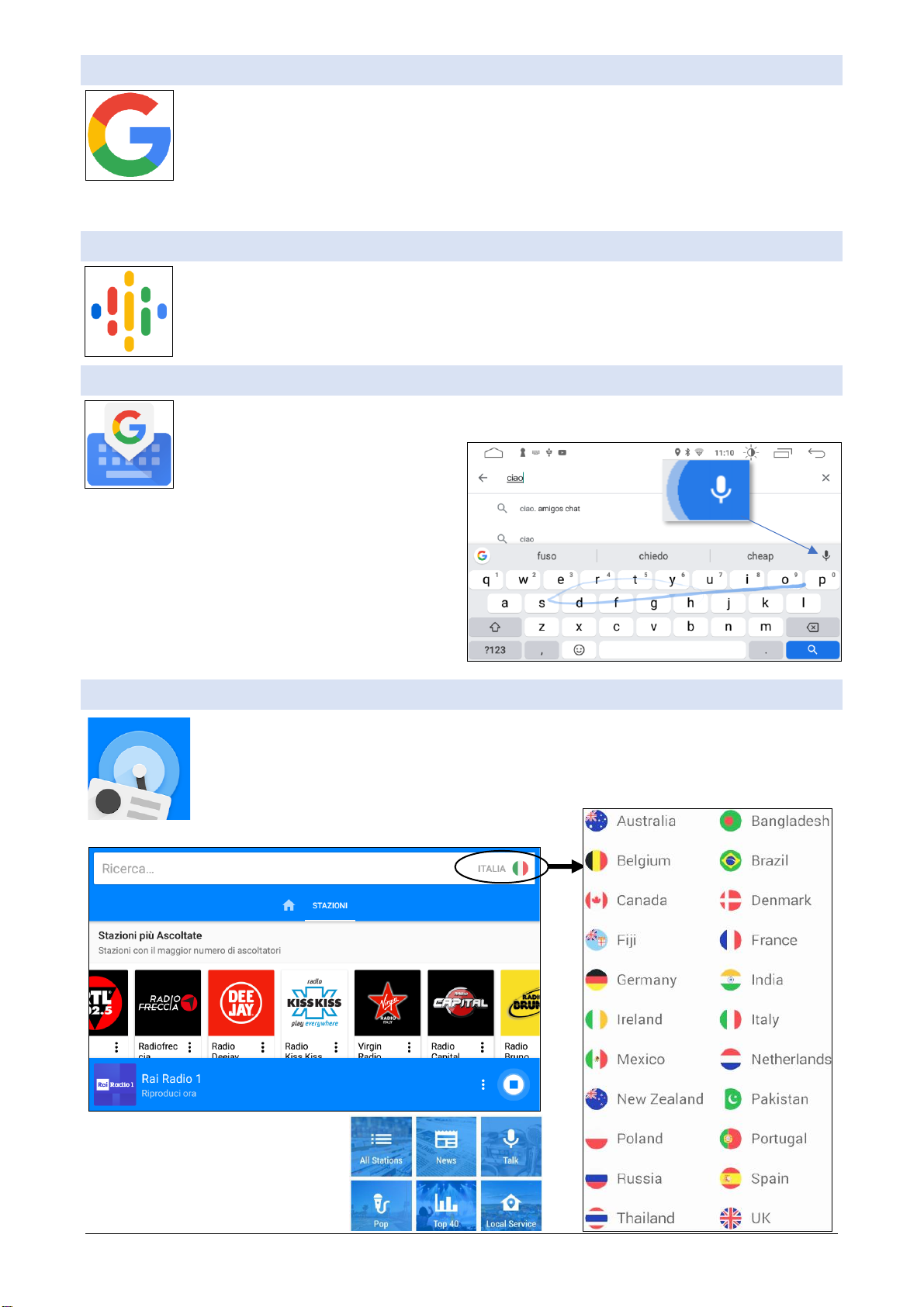

Account Google......................................................................................................................................................16
Google Podcast ......................................................................................................................................................16
GBoard ...................................................................................................................................................................16
Radio Web..............................................................................................................................................................16
File Manager ..........................................................................................................................................................17
Navigatore di default (HERE WE GO) .....................................................................................................................17
EasyConnection......................................................................................................................................................18

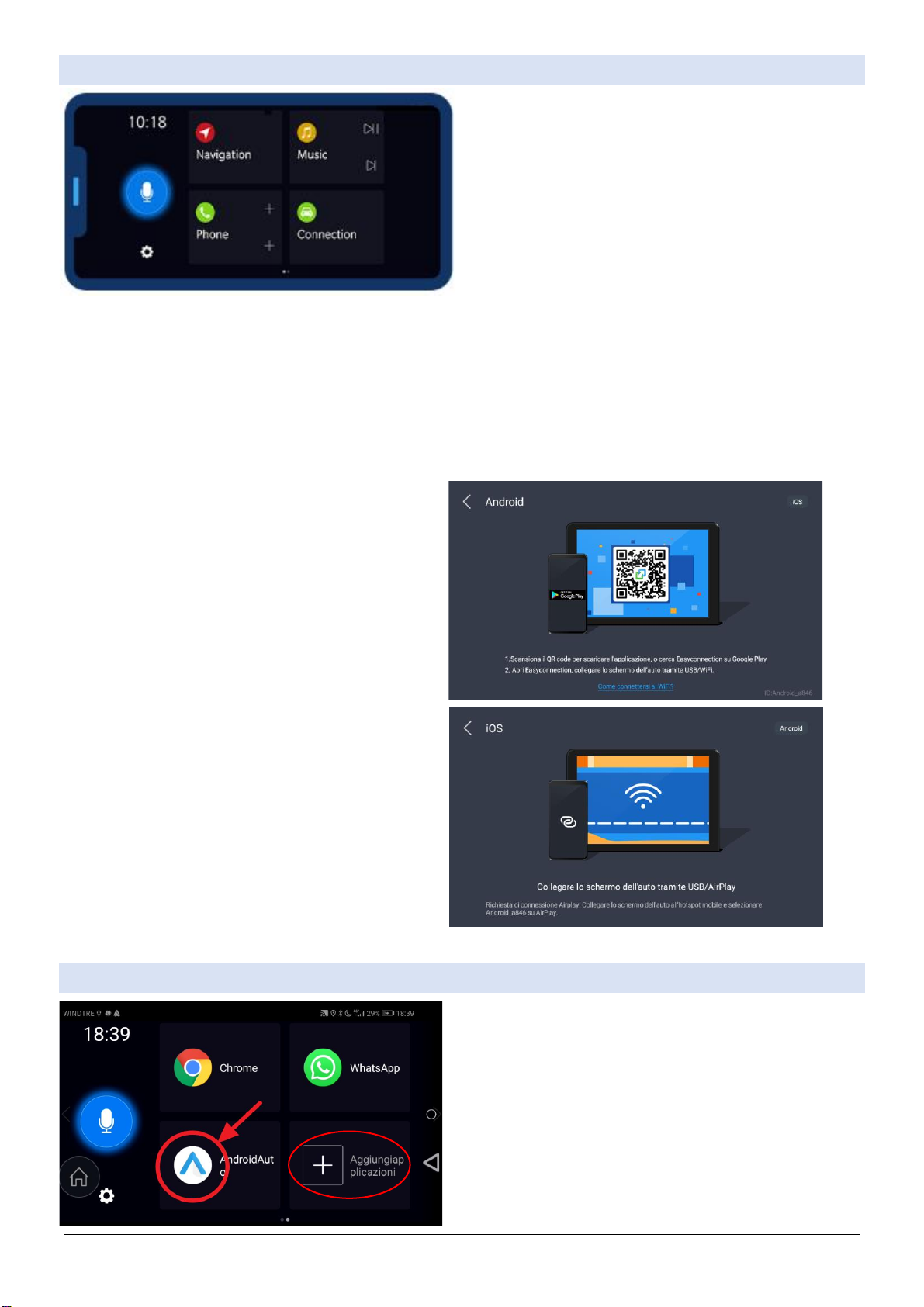

ANDROID AUTO......................................................................................................................................................18
CARATTERISTICHE............................................................................................................................................................. 19
Tuner......................................................................................................................................................................19
Wifi (2.4G)..............................................................................................................................................................19
Bluetooth ...............................................................................................................................................................19
GPS.........................................................................................................................................................................19
USB.........................................................................................................................................................................19
DICHIARAZIONE DI CONFORMITA’.................................................................................................................................... 19

3
NORMATIVA E CONFORMITA’
NORMATIVA APPLICABILE E CONFORMITÀ DELLE APPARECCHIATURE RADIO
Le apparecchiature radio sono fabbricate in modo da garantire la protezione della salute e la sicurezza di persone,
animali e beni, compresi gli obiettivi riguardanti i requisiti di sicurezza previsti dalla Direttiva 2014/53/UE e la rela-
tiva normativa di attuazione, la direttiva 2011/65/EU (RoHS) per la sicurezza dei materiali e lo smaltimento dei ri-
fiuti, la conformità ai requisiti essenziali di cui all'art. 3 del d.lgs. n. 128/2016.
AVVERTENZE E PRESCRIZIONI DI SICUREZZA
PRIMA DELL’INSTALLAZIONE
1. Leggere attentamente questo manuale d’uso e conservarlo in un luogo sicuro ed accessibile.
2. Verificare l’integrità del prodotto, se il prodotto non si dovesse presentare integro, non collegarlo a nessuna
fonte di energia e contattare il proprio rivenditore.
3. L’installazione e la manutenzione dell’apparecchio deve essere effettuato solo da personale specializzato.
L’installazione del prodotto da parte di persone prive di professionalità, manualità ed esperienza in componenti
elettriche ed accessori auto può essere pericolosa e può esporre al rischio di cortocircuiti, infortuni o altri rischi.
4. Prima di procedere all’installazione collegare il cablaggio in dotazione all’auto, e provare tutte le funzionalità.
5. Il reso con rimborso integrale sarà accettato solo per prodotti integri e senza segni di installazione.
6. Tenere lontano dal contatto con liquidi poiché potrebbero verificarsi cortocircuiti, o situazioni di pericolo.
PRESCRIZIONI DI SICUREZZA
1. Si prega di prestare attenzione alla sicurezza nel traffico. Non utilizzare il prodotto in violazione del Codice
della Strada e delle normative nazionali, europee ed internazionali relative alla sicurezza stradale.
2. Per la tua sicurezza, ti preghiamo di non guardare video o di riprodurli mentre guidi. E per favore regola il
volume del suono ad un livello adeguato da poter sentire il suono dall'esterno. Non utilizzare non utilizzare cuf-
fie con volume elevato, tale da non sentire rumori esterni all'abitacolo dell'autoveicolo.
3. In caso di problemi con il sistema, parcheggiare l'auto in un luogo sicuro, e chiedere assistenza al proprio in-
stallatore oppure il rivenditore. Non utilizzare il prodotto, le sue applicazioni o la modalità retrocamera (se è sta-
ta acquistata) se questo distoglie l’attenzione in qualsiasi modo da una guida sicura. Se fosse difficoltoso utilizza-
re il prodotto o leggere il display, parcheggiare il proprio veicolo in un luogo sicuro prima di effettuare ogni ope-
razione.
4. Se si nota fumo, rumore oppure odore strano provenire dal prodotto, o qualsiasi altro segnale anomalo nel-
lo schermo, togliere immediatamente alimentazione al prodotto e consultare il proprio venditore.
5. Seguire le regole del traffico ed il codice della strada quando si utilizza la funzione di navigazione satellitare.
6. Non permettere ai bambini di utilizzare questo dispositivo.
7. Si prega di non utilizzare questo dispositivo in aree in cui è vietato l'uso di apparecchiature elettroniche o in
luoghi in cui è vietato il fuoco, come stazioni di servizio, distillerie oppure aree di interferenza elettromagnetica.
Altrimenti, potrebbe causare pericolo.
8. Non posteggiare o lasciare la macchina, in particolare lo schermo LCD, nel luogo in cui è esposta alla luce so-
lare diretta, né collocarla in altri ambienti con sostanze nocive. Se durante l'installazione, lo schermo LCD si trova
vicino al ventilatore del condizionatore d'aria assicurarsi che l'aria non vada direttamente sulla radio.
9. Per garantire il normale funzionamento della macchina e prevenire il verificarsi di incendi o scosse elettri-
che, non esporre la macchina all'aria umida, né lasciare versare liquidi sulla radio.
10. Non smontare o modificare il prodotto, poiché ci sono al suo interno componenti ad alto voltaggio che pos-
sono causare cortocircuiti. Assicurarsi di contattare il proprio venditore per un’ispezione interna o riparazioni.
11. Per garantire sicurezza nell'utilizzo, alcune funzioni sono disabilitate fino a quando il veicolo non risulti fer-
mo con il freno a mano azionato.
12. Sui veicoli è obbligatorio collegare il filo del freno a mano che inibisce l’esecuzione dei video in movimento.
13. Non installare il prodotto in luoghi dove questo potrebbe ostruire la visuale del guidatore oppure impedire
alcune operazioni di sicurezza, come air bag, luci di emergenza e neppure impedire una guida in sicurezza.
14. Utilizzare questo prodotto con il motore spento potrebbe scaricare la batteria
Per assistenza tecnica popete accedere al portale assistenza di JFsound all’indirizzo http://support.jfsound.it
oppure andare sul sito www.jfsound.it e cliccare sul pulsante ASSISTENZA

4
INSTALLAZIONE
PRIMA DI INSTALLARE LA RADIO
Come prima cosa verificare l’integrità dell’apparecchio e dei suoi accessori, se vengono riscontrati difetti o
imperfezioni non procedere all’installazione e contattare l’assistenza tecnica JFsound scrivendo ad
[e-mail] spiegando il problema ed allegando eventuali foto.
Prima di procedere al collegamento della radio controllare verificare che i connettori in dotazione siano
compatibili con quelli dell’automobile nel caso di dubbi contattare l’assistenza tecnica JFsound scrivendo ad
[email protected]t spiegando il problema ed allegando eventuali foto dei connettori originali dell’auto e
foto della parte posteriore della radio originale.
Scollegare il cavo dal terminale negativo (–) della batteria prima dell’installazione. Il cablaggio e
l’installazione con il terminale negativo (–) della batteria collegato possono causare scosse elettriche e feri-
te dovute ad un cortocircuito. Alcune automobili richiedono procedure specifiche per scollegare il termina-
le della batteria.
LA MANCATA OSSERVANZA DELLA PROCEDURA PUÒ PROVOCARE MALFUNZIONAMENTO INVOLONTARIO
DEI SISTEMI DI SICUREZZA, PROVOCARE DANNI AL VEICOLO, FERITE FISICHE O DECESSO.
ATTENZIONE: L’INSTALLAZIONE E LA RIMOZIONE DEI DISPOSITIVI PUÒ ESSERE EFFETTUATO SO-
LAMENTE DA PERSONALE TECNICAMENTE QUALIFICATO. L’IMPIANTO DELL’AUTO DEVE IN OGNI
MOMENTO SODDISFARE I REQUISITI DI SICUREZZA. PRIMA DI PROCEDERE ALL’INSTALLAZIONE IN
PLANCIA VERIFICARE IL FUNZIONAMENTO CORRETTO DI TUTTI I SISTEMI DI SICUREZZA
DELL’AUTO. LA RADIO NON DEVE ESSERE INSTALLATA SE I SISTEMI DI SICUREZZA DELL’AUTO
NON RISULTANO FUNZIONARE CORRETTAMENTE.
PRIMA DI APPRESTARSI ALLA GUIDA VERIFICARE IL CORRETTO FUNZIONAMENTO DI TUTTI I SI-
STEMI DI SICUREZZA DELL’AUTO, NON UTILIZZARE IL MEZZO SE NON VI È LA CERTEZZA CHE ESSO
SODDISFI I REQUISITI DI SICUREZZA NECESSARI A GARANTIRE UNA GUISA SICURA. JFSOUND DE-
CLINA OGNI RESPONSABILITÀ PER DANNI IMPUTABILI ALL’UTILIZZO DEL MEZZO IN CONDIZIONI
NON CONFORMI ALLE NORME DI SICUREZZA.
IMPORTANTE: PRIMA DI PROCEDERE CON IL MONTAGGIO COLLEGA SEMPLICEMENTE I CABLAG-
GI PER TESTARE TUTTE LE FUNZIONI, SENZA INSTALLARE L’AUTORADIO ALL’INTERNO DELLA
PLANCIA. IN QUESTO MODO IL PRODOTTO RESTERÀ INTEGRO E POTRÀ COSÌ ESSERE RESTITUI-
TO/SOSTITUITO NELLE STESSE CONDIZIONI DI VENDITA QUINDI SENZA AGGRAVIO DI COSTI. NON
È POSSIBILE OTTENERE UN RIMBORSO TOTALE PER PRODOTTI CHE PRESENTANO SEGNI DI IN-
STALLAZIONE (O ALTRE IMPERFEZIONI), IN QUESTO CASO IL PRODOTTO SARÀ SOGGETTO A VA-
LUTAZIONE (VEDI CODICE DEL CONSUMO ART.57).

5
CONNESSIONI PRINCIPALI
1
GND
2
B+ 12V Batteria - questo pin deve rimanere a 12V anche con quadro spento (mantenimento memorie)
3
Altoparlante Posteriore Destro GND
4
Altoparlante Posteriore Destro Positivo
5
Altoparlante Frontale Destro GND
6
Altoparlante Frontale Destro Positivo
7
Altoparlante Posteriore Sinistro Positivo
8
Altoparlante Posteriore Sinistro GND
9
Altoparlante Frontale Sinistro Positivo
10
Altoparlante Frontale Sinistro GND
11
Collegamento al freno a mano per la disabilitazione del video in movimento
12
ACC Sottochiave per l’accensione della radio all’accensine del quadro*
13
Comando accensione AMPlificatore (si attiva dalle impostazioni di SUONO )
14
Ingresso comando RETROMARCIA per l’attivazione della retrocamera (BACK/REVERSE)**
15
KEY1 ingresso1 per comandi al volante resistivi
16
Comando Antenna, 12V che si attiva all’accensione della radio
17
GND (generalmente utilizzata x GND dei comandi al volante resistivi)
18
Ingresso segnale CAN-RX / oppure / KEY2 ingresso2 per comandi al volante resistivi
19
Comando luci/ILLuminazione (mette la radio in modalità notturna)
20
Ingresso segnale CAN-TX
*ATTENZIONE: la radio si accende e si spegne con il quadro azionato dalla chiave di accensione. Collegare questo filo diret-
tamente a 12V potrebbe scaricare la batteria. Appena spento il quadro il sistema spegne solamente il monitor (per avere un
immediato riavvio nel caso di accendi/spegni repentino), il vero e proprio spegnimento del sistema avviene dopo un minuto
circa dallo spegnimento del quadro, questo funzionamento ci assicura la massima salvaguardia della batteria. Lo spegni-
mento può essere ritardato impostazione “COMMON”.
**La radio commuta in modalità retro in presenza di 12V su questo ingresso. Generalmente questo comando proviene dalla
scatolina del canbus in dotazione alla radio oppure direttamente dal connettore auto. In assenza di questo segnale è possibi-
le collegarlo alla lampadina della retromarcia naturalmente con i dovuti accorgimenti di sicurezza verso l’impianto elettrico
dell’auto.

6
CONNESSIONI AUSILIARI
A
CAVO ACCESSORI:
➢P.CONT. Controllo dell’amplificatore
➢AUX L IN Ingresso audio pre sinistro
➢AUX R IN Ingresso audio pre destro
➢AUX V Ingresso video
➢RCA F L Uscita pre canale frontale sinistro
➢RCA F R Uscita pre canale frontale destro
➢SUB Uscita pre per subwoofer
➢V-OUT 1 Uscita video 1
➢V-OUT 2 Uscita video 2
B
Non utiizzato
C
Non utiizzato
D
USB 1
E
USB 2
F
CAMERA Ingresso video RETROCAMERA
JFSOUND SERIE X
OPERAZIONI DI BASE
1. Accendi la radio
La radio si accende automaticamente all’accensione del quadro
2. Regolazione del volume
Pulsanti del volume sul pannello “ ” (alcuni modelli sul tasto di controllo del volume del pannello
"VOL + / VOL-") possono regolare il volume audio.
3. Modalità Mute
Premi un pulsante del volume “ ” il display mostrerà la barra volume, cliccare sul simbolo del
volume per la modalità “mute”.
4. Luminosità di fondo
Dal menu delle impostazioni selezionare le impostazioni “ video” per regolare la luminosità. Oppure
trascinare la barra orizzontale superiore verso il basso.
5. Retrocamera
Se la retrocamera è presente la radio mostrerà l’immagine ogni volta che la retromarcia è inserita.
6. Menù principaleIl menù principale 4C JFS mette a disposizione le seguenti funzioni:
1 Home
2 Chiudi applicazioni attive
3 Pagina precedente
4 Avvia navigatore
5 Tutte le applicazioni
6 Impostazioni
7 Data e ora
8 Pannello in riproduzione
9 Sintonizzatore radio
10 Lettore fila audio
11 Lettore file video
12 Connessione bluetooth
13 PlayStore installazione APP
ALIMENTAZIONE ANTENNA GPS = 3,2V
ALIMENTAZIONE ANTENNADAB+ = 5V OPPURE 12V
Nel cavetto accessori è presente una presa Jack MIC
per connettere un microfono esterno (la radio è già
dotata di microfono frontale a pannello). Il microfo-
no esterno è mixato con il microfono interno. Non è
necessaria alcuna operazione per attivarlo.

7
IMPOSTAZIONI
Nel menu principale premere il pulsante “ impostazioni ”.
Selezionare CAR INFOTAINMENT
Fare clic sulle opzioni corrispondenti per accedere all'opzione relativa alle impostazioni, è possibile trascina-
re e rilasciare la barra delle opzioni per trovare le impostazioni richieste.
→Impostazioni Comuni
→Impostazioni Display
→Impostazioni Volume
→Impostazioni del Suono
→Impostazioni Video
→Impostazioni del Navigatore
→Impostazioni del Bluotooth
→Impostazioni Comandi al Volante
→Impostazioni Avanzate
COMMON
> Ritardo dello spegnimento REALE
> Assistente al tocco dello schermo
> Volume della fonte audio in retromarcia
> Logo in avvio password 5678
> Reset dei settaggi
TEMPO STANDBY:
Al fine di avere un avvio rapido della radio in caso di spegnimento e riavvio
del quadro è impostato il seguente funzionamento: quando si spegne il
quadro girando la chiave dell’auto si spegne solamente il monitor ma il si-
stema continua ad essere attivo, il sistema si spegnerà dopo un determina-
to “Tempo di standby”. In questo modo abbiamo la possibilità di lasciare il
sistema attivo per brevi soste. L’impostazione “0 minuti” imposta il ritardo
su circa 20secondi. ATTENZIONE un tempo troppo lungo di standby per un
frequente numero di soste potrebbe scaricare la batteria dell’automobile.

8
ASSISTENTE AL TOUCH:
viene attivata una icona a forma circolare sempre pre-
sente sul monitor che dà la possibilità all’utente di aprire
un menù con le regolazioni principali in qualsiasi mo-
mento.
SOPPRESSIONE DEL VOLUME INVERSO:
questa impostazione regola la soppressione del volume
della sorgente sonora durante le manovre di retromar-
cia. La funzione è attiva solamente se attiva la funzione
di commutazione della retromarcia. None=nessuna
soppressione del suono, Strong=soppressione totale
del suono in retromarcia.
CARICAMENTO DEL LOGO:
Premere Boot logo, inserire la password: 5678 se-
lezionare un logo, infine spegnere e riaccendere la
radio dopo almeno un minuto.
ELIMINARE TUTTI I SETTAGGI:
Tocca Eliminare tutti i settaggi
nella finestra di dialogo popup, selezionare conferma.
Al riavvio della macchina, il sistema ripristinerà le im-
postazioni di fabbrica. Tutte le tue impostazioni ver-
ranno rimosse.

9
DISPLAY
>Livello di luminosità diurna
>Livello di luminosità notturna
>Cambio dei livelli automatico (con orario)
>Cambio illuminazione tasti
I livelli di luminosità diurna e notturna si riferiscono alla luminosità
del monitor nella condizione giorno oppure notte, questa condizio-
ne può essere determinata dal segnale dei fari (filo rosso/nero, fari
attivi quando a 12V) oppure se escludiamo la modalità automatica
possiamo variare le tre condizioni del monitor (giorno, notte, spen-
to) premendo sulla icona in figura.
Colorazione tasti sarà presente solamente sui modelli che dispongono dell’illuminazione tasti RGB
VOLUME
Questa sezione controlla tutti i canali audio del
dispositivo impostandone il livello. Per modifi-
care il livello dei volumi è sufficiente spostare il
cursore ed uscire dalla pagina.
VIDEO
>Abilitare blocco video in movimento
>Abilitare linee guida durante la retromarcia
>Abilitare allarme collisione (solo auto predisposte)
>Visualizzare il climatizzatore (solo auto predisposte)
>Tempo visualizzazione camera frontale
ATTENZIONE: impostare il blocco di video in movimento è un obbligo di legge, la funzione di sblocco è con-
sentita solamente per postazioni non mobili (espositori, consolle audio etc.), quando la radio JFsound è in-
stallata su mezzi in movimento (veicoli, camper, camion etc.) questa opzione deve rimanere sempre attiva.
JFsound srl non si assume nessuna responsabilità per un uso improprio del prodotto.

10
NAVIGATION
- Avvia il navigatore quando si accende la radio
- Selezionare il navigatore di default
- Rapporto tra il volume dell’assistente alla navi-
gazione nei confronti della fonte audio
<Esempio di selezione File Path
La selezione operata assegna
l’applicazione all’cona NAVI >
BLUETOOTH
-Connessione automatica del telefono
-Risposta automatica
ABOUT DEVICE
Pagina per interventi tecnici del personale specializzato
WIFI
Wireless e Network Connessione wifi
Nella sezione wifi impostare lo stato su ON.
Scegliere la rete alla quale si vuole fare il collegamento ed immettere la password
ATTENZIONE: se vogliamo accedere a wifi at-
traverso il nostro telefono è necessario attivare
l’HOT SPOT sul proprio telefono. Nelle
impostazioni del telefono si trovano sia il nome
della WIFI generata dal telefono che la pas-
sword per potervi accedere. In questa maniera
è possibile collegarsi ad internet sfruttando la
connessione dati della rete mobile del proprio
telefono. Se il telefono viene visto ma il colle-
gamento non giunge a termine verificare nelle
impostazioni WIFI del telefono che siano con-
cessi i permessi alla connessione.
