Jonsered ST2109E User manual

Instruction manual
Please read these instructions care-
fully and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d’instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed
accertatevi di averle comprese bene.
ST2106,
ST2109E, ST2111E

2
INDICE
REGLAS DE SEGURIDAD.........................SIVU 3-8
ENSAMBLAJE................................................. 10-17
FUNCIONAMIENTO......................................... 18-40
MANTENIMIENTO ........................................... 40-47
MANTENIMIENTO Y REGULACIONES.......... 48-60
ALMACENAJE................................................. 61-63
SOLUCIÓN DE PROBLEMAS......................... 64-66
INHOUD
VEILIGHEIDSMAATREGELEN ...................PAG.3-8
MONTAGE ....................................................... 10-17
GEBRUIK ......................................................... 18-40
ONDERHOUD .................................................. 40-47
REPARATIE EN AANPASSINGEN ................. 48-60
OPSLAG .......................................................... 61-63
PROBLEEMOPLOSSER ................................. 64-66
INDICE DEL CONTENUTO
NORME DE SICUREZZA.......................PAGINA 3-8
MONTAGGIO ................................................... 10-17
FUNZIONAMENTO .......................................... 18-40
MANUTENZIONE............................................. 40-47
SERVIZIO E REGOLAZIONE.......................... 48-60
IMMAGAZZINAGGIO....................................... 61-63
INDIVIDUAZIONE E SOLUZIONE
DEI PROBLEMI................................................ 64-66
CONTENTS
SAFETY RULES ....................................... PAGE 3-8
ASSEMBLY ...................................................... 10-17
OPERATION .................................................... 18-40
MAINTENANCE ............................................... 40-47
SERVICE AND ADJUSTMENTS ..................... 48-60
STORAGE........................................................ 61-63
TROUBLESHOOTING ..................................... 64-66
INHALTSVERZEICHNIS
SICHERHEITSREGELN ...........................SEITE 3-8
MONTAGE ....................................................... 10-17
BEDIENUNG .................................................... 18-40
WARTUNG....................................................... 40-47
WARTUNG UND EINSTELLUNG.................... 48-60
LAGERUNG..................................................... 61-63
STÖRUNGSSUCHE......................................... 64-66
TABLE DES MATIERES
MESURES DE SÉCURITÉ........................ PAGE 3-8
ASSEMBLAGE ................................................ 10-17
OPÉRATION .................................................... 18-40
ENTRETIEN ..................................................... 40-47
SERVICE ET ADJUSTEMENT ........................ 48-60
ENTREPOSAGE .............................................. 61-63
RECHERCHE DES CAUSES D'UNE PANNE . 64-66
Original Instructions in English, all others are translations.

3
Safe Operation Practices
for Snow Throwers
Training
1. Read the operating and service instruction manual
carefully. Be thoroughly familiar with the controls and
the proper use of the equipment. Know how to stop the
unit and disengage the controls quickly.
2. Never allow children to operate the equipment. Never
allow adults to operate the equipment without proper
instruction.
3. Keep the area of operation clear of all persons, par-
ticularly small children, and pets.
4. Exercise caution to avoid slipping or falling, especially
when operating in reverse.
Preparation
1. Thoroughly inspect the area where the equipment is to
be used and remove all doormats, sleds, boards, wires
and other foreign objects.
2. Disengage all clutches and shift into neutral before
starting the engine.
3. Donotoperatetheequipment without wearing adequate
winter garments. Wear footwear which will improve
footing on slippery surfaces.
4. Handle fuel with care; it is highly flammable.
a) Use an approved fuel container.
b) Never add fuel to a running or hot engine.
c) Fill fuel tank outdoors with extreme care.
Never fill fuel tank indoors.
d) Replacegasolinecapssecurelyandwipeupspilledfuel.
5. Use a grounded three-wire plug-in for all units with
electric drive motors or electric starting motors.
6. Adjust the collector housing height to clear gravel or
crushed rock surface.
7. Neverattempttomakeanyadjustmentswhiletheengine
is running (except where specifically recommended by
manufacturer).
8. Letengineand machineadjust tooutdoortemperatures
before starting to clear snow.
9. The operation of any powered machine can result in
foreignobjects being thrownintothe eyes. Alwayswear
safety glasses or eye shields during operation or while
performing an adjustment or repair.
Operation
1. Do not put hands or feet near or under rotating parts.
Keep clear of the discharge opening at all times.
2. Exercise extreme caution when operating on or cross-
ing gravel drives, walks, or roads. Stay alert for hidden
hazards or traffic.
3. After striking a foreign object, stop the engine, remove
the wire from the spark plug, thoroughly inspect the
snow thrower for any damage and repair the damage
before restarting and operating the snow thrower.
4. If the unit should start to vibrate abnormally, stop the
engine and check immediately for the cause. Vibration
is generally a warning of trouble.
5. Stop the engine whenever you leave the operating
position,before uncloggingthecollector/impeller hous-
ing or discharge guide and when making any repairs,
adjustments or inspections.
6. Whencleaning,repairing,orinspecting make certain the
collector/impeller and all moving parts have stopped.
Disconnectthe sparkplug wire,and keepthe wireaway
from the plug to prevent accidental starting. Disconnect
the cable on electric motors.
7. Do not run the engine indoors, except when starting
it - and for moving the snow thrower in or out of the
building. Open the outside doors; exhaust fumes are
dangerous.
8. Do not clear snow across the face of slopes. Exercise
extreme caution when changing direction on slopes. Do
not attempt to clear steep slopes.
9. Never operate the snow thrower without proper guards,
plates or other safety protective devices in place.
10. Never operate the snow thrower near glass enclosures,
automobiles,windowwells, drop-offs, etc.without proper
adjustment of the snow discharge angle. Keep children
and pets away.
11. Do not overload the machine capacity by attempting to
clear snow at too fast a rate.
12. Never operate the machine at high transport speeds on
slippery surfaces. Use care when reversing.
13. Never direct discharge at bystanders or allow anyone
in front of the unit.
14. Disengage power to the collector/impeller when snow
thrower is transported or not in use.
15. Use only attachments and accessories approved by
the manufacturer of the snow thrower (such as wheel
weights, counterweights, cabs, etc.).
16. Never operate the snow thrower without good visibility
or light. Always be sure of your footing, and keep a firm
hold on the handles. Walk; never run.
Maintenance and Storage
1. Check guards, shear bolts, engine mounting bolts, etc.,
at frequent intervals for proper tightness to be sure the
equipment is in safe working condition.
2. Never store the machine with fuel in the fuel tank inside
a building where ignition sources are present such as
hot water and space heaters, clothes dryers, etc. Allow
the engine to cool before storing in any enclosure.
3. Always refer to owner’s guide instructions for important
details if the snow thrower is to be stored for an extended
period.
4. Maintain or replace safety and instructions labels, as
necessary.
5. Run the machine a few minutes after throwing snow to
prevent freeze-up of the collector/impeller.
Sichere Bedienung einer Schnee-
fräse
Vorkenntnisse
1. Lesen Sie die Bedienungs- und Wartungsanleitung
sorgfältig. Machen Sie sich sorgfältigst mit den Steuer-
elementen und dem sachgemäßen Gebrauch des
Gerätes vertraut. Eignen Sie sich die Fähigkeit an, das
Gerät schnell stoppen und die Steuerelemente schnell
abschalten zu können.
2. Kindern darf die Bedienung des Gerätes unter keinen
Umständen gestattet werden. Bedienung des Gerätes
durch Erwachsene, die nicht sachgemäß eingewi-
esen wurden, darf unter keinen Umständen gestattet
werden.
3. Halten Sie den Verwendungsbereich frei von jeglichen
Personen, insbesondere von kleinen Kindern, und von
Haustieren.
4. Gehen Sie vor allem bei der Bedienung im Rückwärts-
gang vorsichtig vor, um Ausrutschen oder Hinfallen zu
vermeiden.
Vorbereitung
1. Inspizieren Sie sorgfältig den Bereich, in dem das Gerät
verwendet werden soll, und entfernen Sie alle Türvor-
leger, Schlitten, Bretter, Drähte u.a. Fremdkörper.
2. Kuppeln Sie vollständig aus und schalten Sie in den
Leerlauf, bevor Sie den Motor anlassen.
3. Bedienen Sie das Gerät nicht ohne adäquate Winter-
bekleidung. Tragen Sie Schuhe, die einen sicheren
Stand auf rutschigem Boden begünstigen.

4
Méthodes de fonctionnement dans des
conditionsdesécuritépoursouffleuses
Instructions
1. Lisez attentivement le manuel des notices techniques
d’utilisationetdeservice d’instruction. Soyez parfaitement
familier avec les commandes et l’utilisation appropriée
de l’équipement. Apprenez à arrêter l’unité et à débrayer
les commandes rapidement.
2. Ne permettez jamais aux enfants de mettre en fonction
l’équipement. Ne permettez jamais aux adultes de faire
fonctionner l’équipement sans instructions adéquates.
3. Faitesensortequel’endroitoùsefaitlamanoeuvresoitlibre
d’enfantsenparticulier,d’animauxdomestiquesetd’adultes.
4. Attentionàne pas glisserou tomber, spécialement lorsque
vous manoeuvrer en marche arrière.
Préparation
1. Inspectez parfaitement la superficie où l’équipement doit
être utilisé et enlevez tous les paillassons, traîneaux,
planches, fils électriques et autres objets étrangers.
2. Débrayer tous les embrayages et changer la vitesse au
point mort avant de mettre le moteur en marche.
3. Ne faites pas fonctionner l’équipement sans porter des
vêtements d’hiver adéquats. Portez des chaussures
qui vous feront prendre solidement pied à terre sur les
surfaces glissantes.
4. Manipulez le carburant avec soin; il est fortement
inflammable.
a) Utilisez un conteneur de carburant homologué.
b) N’ajoutez jamais de carburant à un moteur chaud ou
en fonction.
c) Remplissez le réservoir de carburant avec un soin
extrême. Ne remplissez jamais le réservoir de car-
burant à l’intérieur.
d) Remettez solidement les capuchons d’essence et
essuyez l’excédent de carburant.
5. Utilisez une fiche trifilaire mise à la terre pour toutes
les unités avec moteur de propulsion électrique ou les
moteurs de démarrage électrique.
4. VorsichtbeimUmgangmitBenzin;esistleicht entzündlich.
a)
Verwenden Sie einen ordnungsgemäßen Benzinkanister.
b) Betanken Sie den Motor nie in laufendem oder heißem
Zustand.
c) FüllenSieden Benzintank stetsim Freienmitäußerster
Vorsicht. Füllen Sie den Benzintank nie in geschloss-
enen Räumen.
d) Verschließen Sie den Tankdeckel fest und entfernen
Sie verschüttetes Benzin.
5. Für alle Geräte mit elektrischem Antrieb oder elektrischer
Zündung ist eine geerdete Schutzkontaktsteckdose zu
verwenden.
6. StellenSiedieHöhedesSammlergehäusesentsprechend
ein, wenn Sie Kies- oder Geröllflächen räumen.
7. Versuchen Sie nie, Einstellungsänderungen bei laufen-
dem Motor vorzunehmen (außer in Fällen, in denen es
ausdrücklich vom Hersteller empfohlen wird).
8. Lassen Sie den Motor und die Maschine auf Außentem-
peraturen abkühlen, bevor Sie mit dem Schneeräumen
beginnen.
9. Die Bedienung jeglicher motorgetriebener Maschine
kann zur Folge haben, dass Fremdkörper in die Augen
geschleudert werden. Tragen Sie daher während der
Bedienung, Einstellung oder Reparatur stets eine Sich-
erheitsbrille oder einen Augenschutz.
Bedienung
1. Hände oder Füße nicht in Nähe der oder unter die be-
weglichen Teile bringen. Halten Sie sich stets von der
Auswurföffnung fern.
2. Gehen Sie mit äußerster Vorsicht vor, wenn Sie das
Gerätauf Kieseinfahrten, -wegenoder-straßen benutzen
oder solche überqueren. Achten Sie stets auf versteckte
Hindernisse oder etwaigen Verkehr.
3. Sollten Sie auf einen Fremdkörper stoßen, stellen Sie
den Motor ab, entfernen Sie das Zündkabel, untersuchen
Sie die Schneefräse sorgfältig auf etwaige Schäden und
reparieren Sie diese vor einem Neustart und erneutem
Einsatz der Schneefräse.
4. Sollte das Gerät ungewöhnlich vibrieren, stellen Sie den
Motor ab und suchen Sie umgehend nach der Ursache.
Vibrationen sind grundsätzlich Zeichen dafür, dass ein
Problem vorliegt.
5. StellenSiestets den Motor ab,wenn siedie Bedienungun-
terbrechen,bevorSie das Sammler/-Antriebsradgehäuse
oder die Auswurfbahn reinigen, und wenn Sie Repara-
turen, Einstellungen oder Inspektionen vornehmen.
6. Wenn Sie Reinigungen, Reparaturen oder Inspektionen
vornehmen, stellen Sie vorher sicher, dass der Sammler/
das Antriebsrad und alle beweglichen Teile stillstehen.
Ziehen Sie das Zündkabel und halten Sie das Kabel von
derZündkerzefern,um versehentliche Zündungenzu ver-
meiden.BeiElektromotorenist der Netzsteckerzuziehen.
7. BetreibenSie den Motornichtin geschlossenen Räumen,
esseidennbeimAnlassen,oderum die Schneefräse inein
Gebäude oder aus einem Gebäude zu bewegen. Öffnen
Sie dabei die Türen ins Freie; Abgase sind gefährlich.
8. RäumenSienicht an Abhängen. SeienSie sehrvorsichtig,
wennSieaufabschüssigem Gelände wenden.Versuchen
Sie nicht, steile Abhänge zu räumen.
9. Verwenden Sie die Schneefräse nie ohne die ordnungs-
gemäßen Schutzbleche, Schutzplatten oder sonstigen
Schutzvorrichtungen.
10. Verwenden Sie dieSchneefräse niein Nähevon Glassein-
fassungen,Automobilen, Lichtschächten,abschüssigem
Gelände,usw., ohnedieSchneeauswurfrichtungentspre-
chend einzustellen. Halten Sie Kinder und Haustiere fern.
11. Überlasten Sie die Maschine nicht durch zu schnelles
Schneeräumen.
12. Verwenden Sie die Maschine auf rutschigen Flächen
nie bei hoher Transportgeschwindigkeit. Vorsicht beim
Rückwärtsfahren.
13. LenkenSiedenAuswurfnie auf nebenstehende Personen
und lassen Sie niemanden vor das Gerät treten.
14. Unterbrechen Sie die Energieversorgung für den Sam-
mler/dasAntriebsrad,wenn dieSchneefräse transportiert
oder nicht benutzt wird.
15. Verwenden Sie lediglich vom Hersteller der Schneefräse
genehmigte Zusatz- und Zubehörteile (wie z.B. Aus-
wuchtgewichte, Ausgleichsgewichte, Gehäuse, usw.
16. Schneefräse nie bei schlechter Sicht oder Beleuchtung
bedienen. Verschaffen Sie sich stets einen sicheren
Stand und halten Sie die Griffe gut fest. Nur im Laufen,
nie im Rennen bedienen.
Wartung und Lagerung
1. Kontrollieren Sie regelmäßig, dass die Schutzvorrichtun-
gen, die Schrauben der Messer, die Befestigungsschrau-
ben des Motors usw. fest angezogen sind und so einen
sicheren Gerätebetrieb gewährleisten.
2. Lagern Sie die Maschine nie in einem Gebäude, in dem
Zündquellen wie Heißwassergeräte, elektrische Hei-
zlüfter, Wäschetrockner, usw. vorhanden sind, so lange
noch Benzin im Tank ist. Lassen Sie den Motor zunächst
abkühlen, bevor Sie das Gerät in einem geschlossenen
Raum lagern.
3. Beachten Sie stets die genauen Hinweise im Besitzer-
handbuch,wenndieSchneefräse für längereZeit gelagert
werden soll.
4. LassenSiealle Sicherheits- undBedienungshinweisschil-
der am Gerät, oder erneuern Sie sie gegebenenfalls.
5. Lassen Sie die Maschine nach dem Schneeräumen für
einige Minuten laufen, um das Einfrieren des Sammlers/
Antriebsrades zu verhindern.

5
6. Ajustez la hauteur du coffrage pour enlever le gravier ou
la roche concassée.
7. N’essayez jamais de faire des ajustements pendant que
le moteur est en marche (sauf lorsque le fabriquant le
recommande spécifiquement).
8. Laissez le moteur et la machine s’ajuster à la température
externe avant de commencer à nettoyer la neige.
9. Le fonctionnement de toute machine animée comporte
le risque que des corps étrangers se jettent dans les
yeux. Portez toujours des lunettes de sécurité durant le
fonctionnement, un ajustement ou la réparation.
Fonctionnement
1. Ne placez pas vos mains ou vos pieds près d’une
partie tournante. Tenez-vous à l’écart des échappées
d’évacuation à tout moment.
2. Faites extrêmement attention lorsque vous travaillez sur
des allées ou que vous traversez des allées gravelées,
des avenues ou des routes. Restez aux aguets en cas
dangers cachés ou de circulation.
3. Après avoir frappé un objet étranger, arrêtez le moteur,
enlever le fil électrique de la bougie d’allumage, inspecter
soigneusement la souffleuse pour tout dommage et
réparez les dommages avant la remise en marche et
l’utilisation de la souffleuse.
4. Si l’unité commence à vibrer anormalement, arrêtez le
moteur et vérifiez-en immédiatement la cause. La vibra-
tion est en général un signe de troubles.
5. Arrêtez le moteur toutes les fois que vous abandonnez la
position de fonctionnement, avant la désobstruction du
logement collecteur/aube ou du guidage de refoulement
et lorsque vous faites des réparations, des ajustements
ou des inspections.
6. Lors du nettoyage, la réparation ou l’inspection assurez-
vous que le collecteur/roue à aube et tous les éléments
mobiles ont arrêtés. Débranchez le câble de bougie, et
gardez le câble loin de la fiche pour prévenir une mise
en marche accidentelle. Débranchez le câble sur les
moteurs électriques.
7. Ne faites pas fonctionner le moteur à l’intérieur, sauf
lorsque vous le mettez en marche - et pour déplacer
la souffleuse de l’extérieur à l’intérieur du bâtiment ou
vice-versa. Ouvrez les portes donnant vers l’extérieur,
les fumées d’échappement sont dangereuses.
8. Ne nettoyez pas la neige sur la face des pentes. Faites
extrêmementattentionlorsque vouschangezdedirection
sur les pentes. N’essayez pas d’enlever la neige sur les
fortes pentes.
9. Nefaites jamaisfonctionner la souffleusesans lesprotec-
tions adéquates, plaques ou autres dispositifs de sécurité
en place.
10. Ne faites jamais fonctionner la souffleuse près des abris
de vitre, des automobiles, de murettes d’encadrement
de soupirail, de déchetteries, etc., sans un ajustement
adéquat de l’angle de décharge de la neige. Gardez les
enfants et les animaux domestiques hors d’atteinte.
11. Ne surchargez pas la capacité de la machine en tentant
de nettoyer la neige à un débit trop rapide.
12. Ne faites jamais fonctionner la machine à une vitesse
de route trop élevée sur les surfaces glissantes. Soyez
prudent lorsque vous faites marche arrière.
13. Ne déchargez jamais directement devant des tiers ou ne
permettez à personne de se tenir devant l’unité.
14. Débrayezl’alimentationdu collecteur/roue àaubelorsque
la souffleuse est transportée ou non en usage.
15. Utilisezseulementdesplaques-attacheetdesaccessoires
approuvés par le fabricant de la souffleuse (comme des
masses d’équilibrage, contrepoids, cabine, etc.).
16. Nefaites jamais fonctionnerlasouffleuse sans unebonne
visibilité. Soyez toujours sûrs de ne pas perdre pied, et
tenez les leviers de commande. Marchez; ne courez
jamais.
Entretien et rangement
1. Vérifiez fréquemment que les protections, boulons de
cisaillement, boulons de montage du moteur, etc.ne sont
pas desserrés pour vous assurer que l’équipement peut
être utilisé sans danger.
2. Ne rangez jamais l’appareil avec le carburant dans
le réservoir à l’intérieur d’un bâtiment où les sources
d’inflammationtelsque l’eau chaude,lessécheuses et les
radiateurs indépendants, etc. sont présents. Permettez
au moteur de se refroidir avant le rangement dans toute
forme d’enclos.
3. Référez-vous toujours aux instructions du guide du pro-
priétaire pour des détails importants si la souffleuse doit
être rangée pour une longue période de temps.
4. Maintenez ou remplacez les étiquettes de sécurité ou
d’instruction, si nécessaire.
5. Faites fonctionner la machine quelques minutes après
avoir jeté la neige pour prévenir que le collecteur/roue à
aube ne gèlent.
Técnicas de funcionamiento seguro
para máquinas quitanieves
Formación
1. Leeratentamenteelmanual de instruccionesdefunciona-
mientoymantenimiento.Familiarizarsecompletamentecon
losmandosyelusocorrectode la máquina. Conocer como
parar la unidad y desconectar los mandos rápidamente.
2. No permitir nunca que menores de edad utilicen la
maquina. No permitir nunca que adultos sin adecuada
instrucción previa utilicen la maquina.
3. Mantener el área de operación libre de toda persona,
especialmente niños pequeños y animales domésticos.
4. Atención a evitar de resbalarse o caerse especialmente
cuando se va marcha atrás.
Preparación
1. Inspeccionar a fondo el área donde se va a utilizar la
maquina y quitar todos los felpudos, trineos, planchas,
hilos y otros objetos extraños.
2. Desembragar y dejar en punto muerto antes de poner
en marcha el motor.
3. No accionar la máquina sin llevar vestidos invernales
adecuados. Calzar zapatos que mejoren la estabilidad
en áreas resbaladizas.
4. Manejar el carburante con precaución; es altamente
inflamable.
a) Usar un contenedor aprobado de carburante.
b) Nunca añadir carburante con el motor encendido o
caliente.
c) Llenar el depósito de carburante al aire libre con
extrema precaución. No llenar nunca el depósito de
carburante al interior.
d) Reponer el tapón de carburante firmemente y secar
el carburante derramado.
5. Utilizar enchufes de tres hilos con puesta a tierra para
todas las unidades con motores eléctricos o motores de
arranque eléctricos.
6. Regular la altura del alojamiento del colector para evitar
áreas de gravilla o de piedras machacadas.
7. No intentar nunca hacer regulaciones mientras el motor
esté en marcha (excepto cuando está recomendado
específicamente por el productor).
8. Dejar que el motor y la máquina quitanieves se adapten
a temperaturas exteriores antes de empezar a despejar
la nieve.
9. El funcionamiento de cualquier máquina de motor puede
provocar la proyección de objetos extraños en los ojos.
Llevar siempre gafas de protección o máscaras para los
ojos durante la utilización de la máquina o mientras se
haga una regulación o una reparación.

6
Veiligheidsvoorschriften voor het
gebruik van de sneeuwruimer
Instructies
1. Lees de gebruiksaanwijzing en bedieningsvoorschriften
zorgvuldig door. Zorg dat u vertrouwd raakt met de bes-
turing en het juiste gebruik van het apparaat. Weet hoe
u het toestel moet uitzetten en hoe u de besturing snel
kunt uitschakelen.
2. Laatnooitkinderen het apparaatgebruiken. Laatnooit vol-
wassenenhetapparaat gebruiken zonder juisteinstructies.
3. Houd het schoon te maken gebied vrij van personen,
voornamelijk kleine kinderen, en huisdieren.
4. Zorg dat u niet uitglijdt of valt, vooral als u met het ap-
paraat in de achteruitstand rijdt.
Voorbereiding
1. Inspecteer grondig het gebied waar het apparaat zal
worden gebruikt en verwijder alle deurmatten, sleeën,
planken, bedrading en andere voorwerpen.
2. Sluit alle schakelaars af en zet ze in een neutrale positie
voordat u de motor start.
3. Ga niet zonder voldoende winterse kleding naar buiten
om sneeuw te ruimen. Draag schoeisel dat uw grip op
gladde oppervlakken vergroot.
4. Wees voorzichtig met brandstof; het is lichtontvlambaar.
a) Gebruik een goedgekeurd brandstofreservoir.
b) Voegnooitbrandstoftoeaaneenlopendeofwarmemotor.
c) Vul de brandstoftank buitenshuis en met grote voor-
zichtigheid. Vul de brandstoftank nooit binnenshuis.
d) Draai de benzinedop stevig aan en veeg gemorste
brandstof af.
5. Gebruik geaarde drieleiderinsteekeenheden voor alle
toestellen met een elektrisch aangedreven motor of
elektrische startmotors.
6. Pas de collectormantel in hoogte aan om grind of gruis
te kunnen verwijderen.
7. Probeer nooit aanpassingen te maken als de motor draait
(behalve als de fabrikant dit expliciet heeft aanbevo-
len).
8. Laat de motor en de machine aan de buitentemperaturen
acclimatiseren voordat u begint met sneeuwruimen.
9. Het gebruik van elke gemotoriseerde machine kan ervoor
zorgen dat vreemde voorwerpen opspatten en in de ogen
terechtkomen. Draag altijd een veiligheidsbril of oogbe-
scherming als u het apparaat gebruikt of wanneer u een
aanpassing of reparatie uitvoert.
Gebruik
1. Plaats geen handen of voeten bij of onder roterende
onderdelen. Kom niet bij de afvoeropeningen.
2. Wees extra alert als u het apparaat gebruikt op kruisende
opritten van grind, stoepen of wegen. Wees extra alert
op verborgen gevaren of verkeer.
3. Als u een vreemd voorwerp raakt, zet de motor af, haal de
kabel van de bougie, controleer de sneeuwruimer zorg-
vuldig op alle vormen van schade en repareer de schade
voordat u de sneeuwruimer herstart en opnieuw gebruikt.
4. Als het toestel abnormaal begint te vibreren, zet de motor
af en zoek direct naar de oorzaak. Vibratie duidt vaak een
waarschuwing voor problemen aan.
5. Zet de motor af als u de bedieningsplaats verlaat, voordat
u de collector/rotormantel of de afvoergeleider ontstopt
en als u reparaties, aanpassingen of controles uitvoert.
6. Zorg dat de collector/rotor en alle roterende onderdelen
stilstaan,voordatueenschoonmaak,reparatieofinspectie
maakt. Om te voorkomen dat het apparaat per ongeluk
start, ontkoppel de bougie en berg de kabel weg van de
bougie op Ontkoppel de kabel van de elektrische motors.
7. Laat de motor niet binnenshuis draaien, behalve bij het
starten en bij vervoer van de sneeuwruimer in of uit het
gebouw.Openbuitendeuren;hetinhalerenvandedampen
is gevaarlijk.
Funcionamiento
1. No meter las manos o pies cerca o debajo de partes ro-
tantes.Noacercarsenuncaaláreadeaperturadedescarga.
2. Tener extrema cautela mientras la máquina funcione en
avenidas, caminos, carreteras de gravilla o los cruce.
Estar alerta por peligros escondidos o tráfico.
3. Despuésdegolpearunobjetoextraño,pararelmotor,quitar
el cable de la bujía de encendido, inspeccionar a fondo la
máquinaquitanievespara detectar dañosyrepararlosan-
tesde volvera encendery utilizarla máquinaquitanieves.
4. Silaunidadempezaraavibrardemanera anormal, parar el
motor y controlar inmediatamente para detectar la causa.
Las vibraciones son generalmente indicio de problemas.
5. Parar el motor cada vez que se abandone la posición
de funcionamiento, antes de limpiar el alojamiento del
colector / impulsor o el conducto de eyección y cuando
se hagan reparaciones, regulaciones o inspecciones.
6. Cuando se limpie, repare o inspeccione la máquina,
cerciorarse de que el colector/impulsor y todas las partes
móviles estén paradas. Desconectar el cable de la bujía
de encendido y mantener el cable lejano de la bujía de
encendidoparaprevenirpuestasen marcha accidentales.
Desconectar el cable en los motores eléctricos.
7. No hacer funcionar el motor al interior, excepto en la
puesta en marcha y para transportar la máquina quita-
nieves dentro o afuera del edificio. Abrir las puertas que
dan al exterior; los gases de escape son peligrosos.
8. No intentar despejar la nieve transversalmente con re-
specto a una pendiente. Tener extremo cuidado cuando
secambia dirección enlaspendientes. No intentarlimpiar
pendientes fuertes.
9. No hacer funcionar nunca la máquina quitanieves sin
protección adecuada, placas u otros dispositivos de
seguridad instalados.
10. No hacer funcionar nunca la máquina quitanieves cerca
de recintos de vidrio, automóviles, tapas acristaladas,
descargas y similares sin un ajuste adecuado del ángulo
de eyección de la nieve. Mantener niños y animales
domésticos a distancia.
11. No sobrecargar la capacidad de la máquina intentando
despejar nieve a una velocidad demasiado alta.
12. No conducir la máquina demasiado rápidamente sobre
superficies resbaladizas. Mirar atrás y ser prudente du-
rante la marcha atrás.
13. No dirigir nunca la eyección hacia personas presentes
ni permitir que nadie se sitúe delante de la unidad.
14. Desconectarlaalimentación alcolector /impulsorcuando
se transporta o no se utiliza la máquina quitanieves.
15. Usarúnicamenteaccesoriosaprobados por elconstructor
de la máquina quitanieves (como pesos para las ruedas,
contrapesos, cabinas, etc.).
16. No hacer funcionar nunca la máquina quitanieves sin una
buena visibilidad o iluminación. Estar siempre seguros
de sus pasos y agarrarse firmemente a la empuñadura.
Caminar; no correr nunca.
Mantenimiento y Conservación
1. Compruebe a menudo que las protecciones, los pernos
de seguridad, los pernos de montaje del motor, etc. estén
bien apretados para asegurarse de que el equipo esté
en condiciones de uso seguras.
2. Nodejar nunca lamáquinaquitanieves con carburanteen
su depósito dentro de un edificio donde hayan fuentes de
ignición,como agua calientey calentadores deambiente,
secadorasderopa y similares.Dejar enfriarelmotorantes
de guardar la máquina al interior.
3. Hacer siempre referencia a la guía de instrucciones del
operadorparadetallesimportantes si se tieneque guardar
la máquina quitanieves por un periodo extendido.
4. Mantenero substituir lasetiquetasde seguridad einstruc-
ción, si fuera necesario.
5 Hacer funcionar la máquina quitanieves por algunos
minutos después de lanzar nieve al fin de evitar el conge-
lamiento del colector/impulsor.

7
8. Ruim geen sneeuw op glooiingsvlakken. Wees extra
alert als u op hellende oppervlakken van richting wilt
veranderen. Probeer niet op steile vlakken sneeuw te
ruimen.
9. Alsdeafdekkappen,platen of andere beschermingsmid-
delen niet juist zijn bevestigd, dient u de sneeuwruimer
niet te gebruiken.
10. Gebruik de sneeuwruimer niet in de buurt van glazen
afrasteringen, auto’s, gevelpuien, steile hellingen, etc.
als de afvoerhoek niet juist is afgesteld. Laat kinderen
en huisdieren niet in de buurt komen.
11. U overbelast de machinecapaciteit door op een te hoog
tempo sneeuw te ruimen.
12. Gebruik de machine nooit met hoge snelheid op gladde
oppervlakken. Wees voorzichtig bij het achteruitrijden.
13. Laat omstanders nooit in de buurt van de uitlaat of aan
de voorkant van het toestel komen.
14. Schakel de energiebron naar de collector/rotor uit als de
sneeuwruimerwordtverplaatstof als hijniet ingebruikis.
15. Gebruik alleen hulpstukken en onderdelen die door de
fabrikant van de sneeuwruimer zijn goedgekeurd (zoals
wielgewichten, contragewichten, doppen, etc.).
16. Gebruik de sneeuwruimer nooit bij slecht zicht of licht.
Weeszeker vanuw schoeiselenhoud dehendels stevig
vast. Loop; niet rennen.
Onderhoud en Opslag
1. Controleermetregelmatige tussenpozen of geleidingen,
breekpennen, motorophangbouten, enz. nog goed
vastzitten, om er zeker van te zijn dat er veilig met de
machine kan worden gewerkt.
2. Zet de machine met brandstof in de tank nooit weg in
een gebouw waar ontstekingsbronnen aanwezig zijn,
zoals heet water en ruimteverwarming, wasdrogers,
etc. Laat de motor eerst afkoelen, voordat de machine
wordt weggezet.
3. Volg altijd de belangrijke details van de instructies op
als de sneeuwruimer voor een lange periode wordt
weggezet.
4. Onderhoudofvervangdeveiligheids-eninstructielabels,
indien noodzakelijk.
5. Laat de motor een paar minuten na het sneeuwruimen
doordraaien om bevriezing van de collector/rotor te
voorkomen.
Procedure di sicurezza per
l’utilizzo di spazzaneve
Addestramento
1. Lettura attenta del manuale di istruzioni. Esercitazioni
all’utilizzo corretto dei comandi e della strumentazione.
Essere in grado di riconoscere quando è il momento di
fermare l’unità e disinnestare velocemente i comandi.
2. Nonpermetteremai aibambinidimaneggiare l’attrezzo.
Non permettere mai ad adulti che non siano stati ad-
eguatamente istruiti di maneggiare l’attrezzo.
3. Fare in modo che nella zona in cui si opera non ci siano
alter persone, in particolare bambini, o animali.
4. Prestare attenzione in modo da evitare di scivolare o ca-
dere,soprattuttomentresiutilizzal’attrezzoinretromarcia.
Preparazione
1. Controllare approfonditamente la zona in cui l’attrezzo
va usato e spostare eventuali zerbini, slittini, tavole,
cavi o altri oggetti estranei.
2. Toglierelemarceemettereafolleprimadiavviareilmotore.
3. Non utilizzare l’attrezzo senza indossare opportuni
indumenti invernali. Indossare calzature che facilitino
il passaggio su superfici scivolose.
4. Maneggiare con cura il carburante: è altamente infiam-
mabile.
a) Perilcarburante,utilizzareuncontenitore autorizzato.
b) Non aggiungere mai carburante al motore in funzione o
ancora caldo.
c) Riempire i serbatoi di carburante all’aperto e prestando la
massimaattenzione.Noneseguire mai questa operazione
in spazi chiusi.
d) Rimettere il tappo al serbatoio della benzina e rimuovere
con un panno il carburante eventualmente fuoriuscito.
5. Utilizzare una presa tripolare per tutte le unità con motore
principale elettrico o con motore di avviamento elettrico.
6. Regolare l’altezza della cassa del collettore per spazzare
superfici ghiaiose o rocciose.
7. Non cercare mai di effettuare delle regolazioni mentre il
motore sta funzionando (ad eccezione dei casi in cui ciò
viene espressamente richiesto dal produttore).
8. Prima di iniziare a spalare la neve, lasciare che la macchina
si acclimati alla temperatura esterna.
9. L’utilizzo di questa macchina può provocare la proiezione di
corpi estranei con pericolo per gli occhi. Indossare sempre
gli appositi occhiali protettivi o maschere di protezione per gli
occhi mentre si utilizza la macchina o si effettuano interventi
di regolazione o riparazione.
Funzionamento
1. Tenere mani e piedi lontani dalla parti rotanti. Mantenere
sempre pulito il canale di scarico.
2. Prestare estrema attenzione quando si usa la macchina su
vialiosentieri ghiaiosi efrequentati. Attentiaipericolinascosti
ed al traffico.
3. Se si colpisce incidentalmente un corpo estraneo, fermare il
motore, togliere il filo dalla candela, controllare attentamente
lo spazzaneve in cerca di eventuali danni e, se necessario,
ripararli prima di riavviare la macchina.
4. Selamacchinadovesseiniziareavibrareinmanieraanomala,
arrestareilmotore e verificarneimmediatamenteil motivo. Le
vibrazioni sono in genere avvisaglie di problemi più seri.
5. Arrestare sempre il motore quando si lascia la postazione di
lavoro, quando si pulisce la cassa del collettore/ventilatore
espulsore o la guida di scarico, quando si devono effettuare
delle riparazioni, delle regolazioni o dei controlli.
6. Quandosieseguonointerventidipulizia,riparazioneoverifica,
accertarsi sempre che il collettore/ventilatore espulsore e
tutte le parti mobili siano ferme. Staccare il filo della candela
e tenerlo lontano per evitare un’accensione involontaria.
Staccare I cavi del motore elettrico.
7. Non far funzionare il motore in un ambiente chiuso, ad ec-
cezione della fase di avviamento e per lo spostamento dello
spazzaneve dentro o fuori l’edificio. Tenere aperte le porte
esterne: il gas di scarico è pericoloso.
8. Non spazzare la neve sui lati di un pendio. Prestare estrema
attenzione quando si cambia direzione, movendosi su un
pendio. Non cercare di utilizzare la macchina su pendii molto
ripidi.
9. Non utilizzare mai lo spazzaneve senza la presenza di
un’apposita protezione, di piastre o altri dispositivi di sicur-
ezza.
10. Non utilizzare mai lo spazzaneve vicino a recinzioni di ve-
tro, di automobili, fontane, etc. senza aver opportunamente
regolatol’angolodi scarico dellaneve. Tenerelontanibambini
e animali.
11. Non sovraccaricare la capacità della macchina cercando di
spalare la neve troppo velocemente.
12. Non utilizzare mai lo spazzaneve ad alte velocità di sposta-
mento su superfici sdrucciolevoli. Prestare attenzione in
retromarcia.
13. Nondirigere mai ilgettodi scarico versoi passanti nélasciare
che nessuno si ponga davanti alla macchina.
14. Togliere la corrente al collettore/ventilatore espulsore in fase
di trasporto o di riposo dello spazzaneve.
15. Utilizzaresoltantoaccessoried attrezzi autorizzatidal produt-
toredello spazzaneve (adesempiopesi a ruote,contrappesi,
cabine, etc.).

8
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their mean-
ing.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre
la signification de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betek-
enis.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E'importante conoscerne bene il
significato.
16. Non utilizzare mai lo spazzaneve se non c’è una buona
visibilità o in mancanza di luce. Sentirsi sempre saldi sui
propripassi e impugnareconforza il manico.Camminare,
non correre.
Manutenzione e conservazione
1. Controllare frequentemente che protezioni, bulloni a
spacco,bullonimotoreecc.sianocorrettamenteserratiper
garantire che l’apparecchio possa funzionare in maniera
sicura.
2. Non riporre la macchina col serbatoio pieno di carburante
all’interno di un edificio in cui siano presenti possibili fonti di
incendio quali acqua calda, elementi di riscaldamento, mac-
china asciuga-biancheria, etc. Lasciare che il motore si raf-
freddi prima di riporre la macchina in un ambiente chiuso.
3. Per tutti i particolari, fare sempre riferimento al manuale di
istruzionidelproduttore se lospazzanevedeve essere riposto
a magazzino per un lungo periodo.
4. Conservare con cura o, se necessario, sostituire le etichette
recanti istruzioni e indicazioni di sicurezza.
5. Far funzionare la macchina ancora per qualche minuto dopo
aver finito di spazzare la neve, per evitare che il collettore/
ventilatore espulsore si geli.

9
2006/42/EC
ST2106
205
0 – 3,6
61
89
ST2109E
305
0 – 4,2
69
101.8
ST2111E
342
0 – 4,2
76
106
ª
Notified Body
SNCH
11, Route de Luxembourg
L-5230 Sandweiler
TUV Rheinland
No. 0499

10
(2)
(2)
Before the snow thrower can be used certain parts must be assembled, which for transportation reasons are enclosed in the
packing. The picture shows which parts must be assembled.
Remove snow thrower from the
carton
1. Remove all accessible loose parts and parts boxes
from carton.
2. Cut down all four corners of carton and lay panels
flat.
3. Remove all packing materials except plastic tie holding
speed control rod to lower handle.
4. Remove snow thrower from carton and check carton
thoroughly for additional loose parts.
Entnehmen der Schneefräse aus
dem Karton
1. Nehmen Sie alle Ihnen zugänglichen losen Teile und
Schachteln mit Zubehör aus dem Karton.
2. Schneiden Sie den Karton an allen vier Seiten auf und
legen Sie die Seitenwände flach.
3. Entfernen Sie sämtliches Verpackungsmaterial, mit
Ausnahme des Plastikbandes, mit dem der Geschwin-
digkeitsregler am unteren Griff befestigt ist.
4. Entfernen Sie die Schneefräse vom Karton, und über-
prüfen Sie jenen auf weitere lose Teile.
Enlever la souffleuse de la caisse
en carton
1. Enlevez toutes les parties détachées et les parties de
boîtes de carton.
2. Taillezles quatrecoins delacaisse de cartonetétendez
les panneaux à plat.
3. Enlevez tout le matériel d’emballage sauf les liens en
plastique retenant la tige de la commande de vitesse
au levier de commande du bas.
4. Enlevez la souffleuse du carton et vérifiez soigneuse-
ment pour des pièces détachées additionnelles.
Sacar la máquina quitanieves del
cartón
1. Sacar todas las partes sueltas y las cajas de partes del
cartón.
2. Cortar los cuatro ángulos del cartón y apoyar los paneles
en horizontal.
3. Quitartodoslos materiales deempaquetamiento excepto
el lazo de plástico que sujeta la biela del control de ve-
locidad a la empuñadura inferior.
4. Sacar la máquina quitanieves del cartón y controlar a
fondo que no se hayan quedado en el cartón partes
adicionales sueltas.
Haal de sneeuwruimer uit het karton
1. Haal alle losse onderdelen en dozen met onderdelen uit
het karton.
2. Snij alle vier de hoeken van het karton door en leg de
zijkanten plat.
3. Haal al het verpakkingsmateriaal weg, behalve de plastic
stripdiedestaafvandesnelheidsregelingaandeonderste
hendel bindt.
4. Haal de sneeuwruimer uit de verpakking en controleer
de verpakking zorgvuldig op losse onderdelen.
Come togliere lo spazzaneve
dall’imballo
1. Togliere dall’imballo tutte le parti sciolte accessibili e le
varie scatole.
2. Tagliare i quattro angoli del cartone ed appoggiare i pan-
nelli in orizzontale.
3. Togliere tutto il materiale dell’imballo, ad eccezione dei
tiranti d plastica mantengono l’asta di controllo della
velocità legata all’impugnatura inferiore.
4. Togliere lo spazzaneve dall’imballo e verificare che non
siano presenti altre componenti sciolte.
Bevor Sie die Schneefräse verwenden können, müssen bestimmte Teile montiert werden, die zum Zwecke des Transports
separat verpackt wurden. Die Abbildung zeigt, welche Teile montiert werden müssen.
Avant que la souffleuse ne puisse être utilisée, certaines parties doivent être assemblées qui, pour des raisons de transport sont
incluses dans l’emballage. L’image montre quelles parties doivent être assemblées.
Antes de poder utilizar la máquina quitanieves hay que ensamblar algunas partes que por razones de transporte se han empa-
quetado. La figura muestras cuales partes han de ser montadas.
Voordat de sneeuwruimer kan worden gebruikt, moeten een aantal onderdelen worden gemonteerd, die vanwege het transport
in de verpakking zijn meegeleverd. De tekening geeft aan welke onderdelen gemonteerd dienen te worden.
Prima di mettere in funzione lo spazzaneve è necessario che alcune parti, smontate e comprese nell’imballo per motivi di tras-
porto, vengano montate. La figura mostra quali sono le parti da rimontare.

11

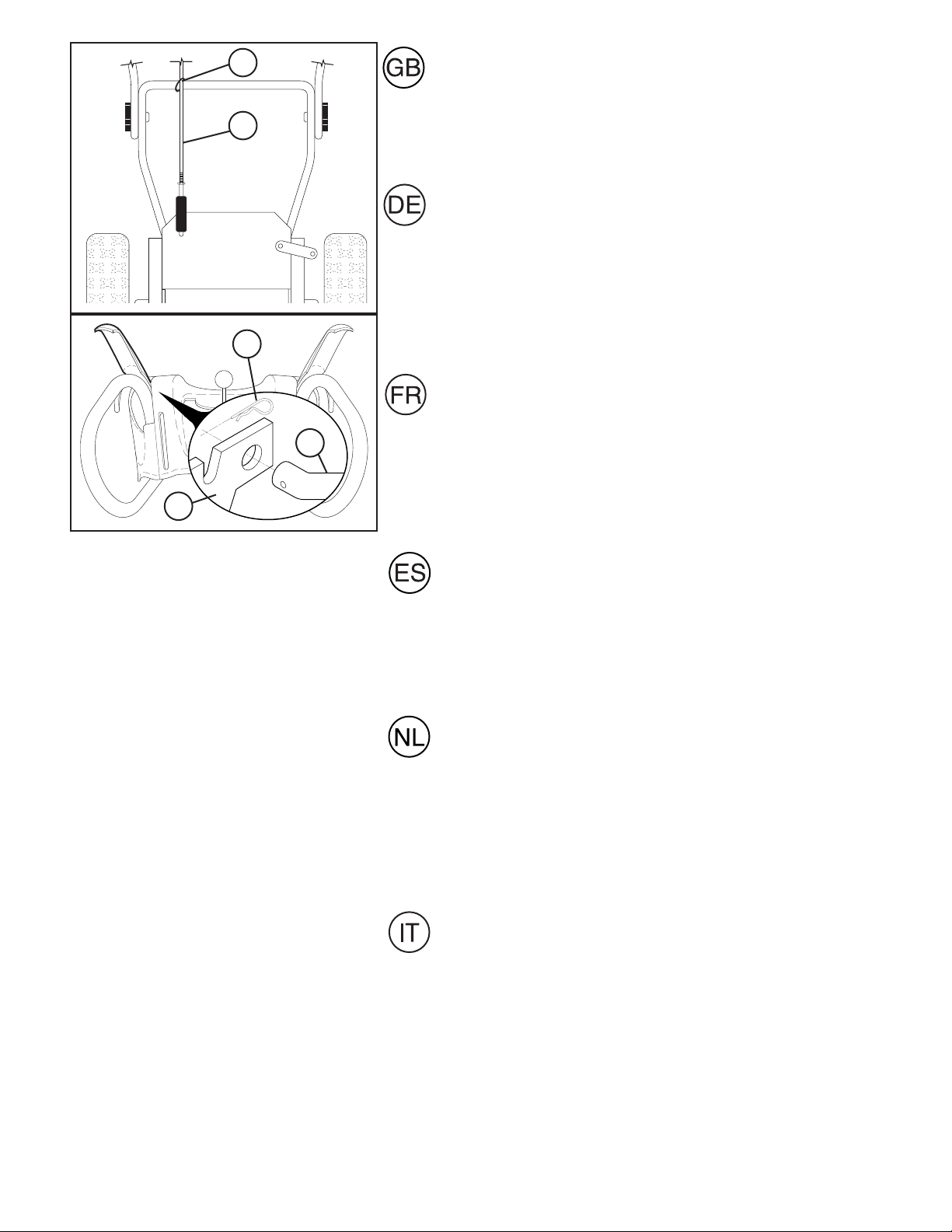

How to set up your snow thrower
Tool box
A toolbox is provided on your snow thrower. The toolbox
is located on top of the belt cover. Store the extra shear
bolts, nuts and multi-wrench provided in parts bag in the
toolbox.
NOTE: The multi-wrench may be used for assembly of the
chute rotator head to snow thrower and making adjust-
ments to the skid plates.
ZusammensetzenderSchneefräse
Werkzeugkasten
Ihrer Schneefräse ist ein Werkzeugkasten beigefügt. Der
Werkzeugkastenbefindet sichaufder Riemenabdeckung.
HebenSiealle beigefügten Ersatzscherbolzen, Muttern und
denKombischraubenschlüsselindendafür vorgesehenen
Taschen im Werkzeugkasten auf.
HINWEIS: Der Kombischraubenschlüssel dient der
Montage der Drehvorrichtung für die Auswurfrinne an der
Schneefräse, und der Einstellung der Gleitkufen.
Commentinstallervotresouffleuse
Boîte à outils
Une boîte à outil est fournie sur votre souffleuse. La boîte à
outil est située en haut du protecteur de courroie. Rangez
les vis de cisaillement, écrous, les multiples clés fournies
dans des sacs à pièce de la boîte à outil.
REMARQUE:Lesmultiplescléspeuventêtreutiliséespour
l’assemblagede latête rotative dela goulotted’évacuation
vers la souffleuse et pour faire des ajustements sur la
plaque de protection du carter inférieur.
Como preparar su máquina quita-
nieves
Portaherramienta
Con su máquina quitanieves se le proporciona un portaherra-
mientas.Elportaherramientasestásituadosobrelacubiertadela
correa.Guarde lospernosdecizalladerecambio,tuercasy llave
múltipledetuercasenlabolsa de partes delportaherramientas.
NOTA: La llave de apriete múltiple se puede usar para montar
lacabezarotante del conductoala máquina quitanievesypara
hacer regulaciones de las placas de deslizamiento.
Hoe uw sneeuwruimer te monteren
Gereedschapskist
Uw sneeuwruimer is voorzien van een gereedschapskist. De
gereedschapskist is bevestigd aan de bovenkant van de ri-
emhuls. Bergde reserve schuifbouten, moeren enmoersleutels
op in de daarvoor bestemde zakjes in de gereedschapskist.
N.B.: De moersleutel kan worden gebruikt voor de montage
van de rotorkop van de afvoertrechter aan de sneeuwruimer
en voor de aanpassing van de remplaten.
Come preparare lo spazzaneve
Cassetta degli attrezzi
Insieme con lo spazzaneve viene fornita una cassetta degli
attrezzi, che si trova sopra la copertura della cinghia. Nei vari
scompartimentidellacassettasonoracchiusi perni di sicurezza
supplementari, dadi e una chiave multipla.
NOTA: La chiave multipla può essere utilizzata per montare
sullo spazzaneve la testa del dispositivo di rotazione del
canale di scarico ed effettuare le regolazione sulle piastre
di slittamento.
G
F
D
E
D
C
B
A
Unfold upper handle
1. Raiseupperhandle (A) totheoperating position andtightenhandleknobs
(B) securely. Additional carriage bolts, washers and handle knobs are
in bag of parts. Use to secure upper handle to lower handle. Install in
lower holes in handles.
Install speed control rod
1. Remove plastic tie (C) securing rod (D) to lower handle (E).
2. Insertrodintospeedcontrolbracket(G)andsecurewith retainer spring (F).
Oberen griff aufklappen
1. Bringen Sie den oberen Griff (A) in Bedienungsstellung und ziehen Sie
die Feststellknöpfe am Griff (B) fest an. Zusätzliche Schlossschrauben,
Unterlegscheiben und Griffknöpfe befinden sich im Ersatzteilbeutel.
Benutzen Sie diese, um den oberen Griff am unteren zu sichern. Setzen
Sie diese in die unteren Bohrungen in die Griffe ein.
Installation des geschwindigkeitsreglerhebels
1. Entfernen Sie das Plastikband (C), mit dem der Hebel (D) am unteren
Griff (E) befestigt ist.
2. Setzen Sie den Hebel in die Halterung des Geschwindigkeitsreglers ein
und sichern sie ihn mit der Halterungsfeder.
Dépliez le levier de commande supérieur
1. Lever le levier supérieur (A) en position de fonctionnement et serrez
les poignées du levier de commande (B) solidement. Vous trouverez
des boulons de carrosserie, des rondelles et des poignées de levier
supplémentaires dans le sac à pièces. Utilisez-les pour fixer le levier
supérieur au levier inférieur. Installez-les dans les trous situés dans le
bas des leviers.
Installez la tige de la commande de vitesse
1. Enlever l’attache en plastique (C) mettant en sûreté la tige (D) au levier
de commande inférieur (E).
2. Insérez la tige dans la console de commande de vitesse (G) et mettez-la
en sûreté avec le ressort de retenue. (F).

12
G
F
D
E
D
C
B
A
Abrir la empuñadura superior
1. Alzarlaempuñadura superior(A)hastala posiciónde operaciónyapretar
fuerte los pomos (B) de la empuñadura. La bolsa de piezas contiene
tornillos, arandelas y pomos adicionales. Utilice estos elementos para
fijar el mango superior al inferior. Instálelos en los orificios inferiores de
los mangos.
Montar la biela del control de velocidad
1. Quitar el lazo de plástico (C) que sujeta la biela (D) a la empuñadura
inferior (E).
2. Montar la biela en el soporte del control de velocidad (G) y apretar con
el resorte de sujeción (F).
Het uitpakken van de bovenste hendel
1. Bevestig de bovenste hendel (A) aan de bedieningspost en maak de
hendelknop (b) stevig vast. Extra slotbouten, ringen en hendelknop-
pen bevinden zich in onderdelenzak. Gebruik deze onderdelen om het
bovenste deel van de hendel aan het onderste deel te bevestigen. Plaats
de bouten in de onderste gaten van de hendels.
Het installeren van de staaf van de snelhe-
idsregeling
1. Verwijder deplasticstrip(C) dat destaaf(D)aan de onderstehendelbindt.
2. Plaats de staaf in de console van de snelheidsregeling (G) en zet vast
met sluitveer (F).
Impugnatura superiore aperta
1. Portare l’impugnatura superiore (A) nella posizione operativa e string-
ere bene le manopole dell’impugnatura (B). I bulloni a testa tonda, le
rondelle e i pomelli si trovano nel sacchetto dei componenti. Utilizzare
per fissare l’impugnatura superiore all’impugnatura inferiore. Inserire nei
fori inferiori delle impugnature.
Montaggio della barra di regolazione della velocità
1. Togliere i tiranti di plastica (C) che assicurano la barra (D) all’impugnatura
inferiore (E).
2. Inserirelabarra nella staffadiregolazionedella velocità (G)ed assicurarla
con una molla di fermo (F).

13
Install traction drive control rod
The traction drive control rod (A) is installed on the snow thrower.
1. Remove plastic tie (B) securing rod to lower handle.
2. With top end of rod (A) positioned under left side of control panel, push
rod down and insert top end of rod into hole in drive control bracket (C).
Secure with retainer spring (D).
Installation des fahrantriebssteuerhebels
Die Steuerstange (A) für den Fahrantrieb muss am Schneeräumer montiert
werden.
1. Entfernen Sie das Kunststoffband, mit dem die Steuerstange am unteren
Griff befestigt ist.
2. Positionieren Sie das obere Ende der Steuerstange (A) unterhalb der
linkenSeitederBedienkonsole, drücken Siedie Steuerstangenach unten
und setzen Sie das obere Ende der Steuerstange in die Aussparung an
der Halterung der Antriebssteuerung ein (C). Arretieren Sie sie mit der
Sicherungsfeder (D).
Installez la tige de transmission du dispositif de
déplacement
La tige de commande de l’entraînement de la traction (A) est installée sur
la souffleuse à neige.
1. Retirer la fixation en plastique fixant la tige à la poignée du bas.
2. Avec l’extrémité supérieure de la tige (A) positionnée sous le côté
gauche du panneau de commande, abaisser la tige et insérer l’extrémité
supérieure de la tige dans le trou du support de la commande de
l’entraînement (C). Fixer avec le ressort de bague de retenue (D).
D
C
A
B
A
Montar la biela del mando de tracción
La varilla de transmisión de la tracción (A) está instalada en el quita-
nieves.
1. Retire la sujeción de plástico (B) que fija la varilla al asa inferior.
2. Coloque el extremo superior de la varilla debajo del lado izquierdo
del panel de control, empuje la varilla hacia abajo e introduzca dicho
extremo en el orificio del soporte del control de la transmisión (C).
Asegure la posición con el muelle de retención (D).
Het installeren van de regelstang van de aandrijv-
ing met trekkabel
De regelstang van de tractieaandrijving (A) is op de sneeuwblazer geïn-
stalleerd
1. Verwijder de kunststof bevestigingsstang om de hendel omlaag te
laten.
2. Als het uiteinde van de bovenkant zich onder de linkerkant van het
bedieningspaneel bevindt (A), dient u de stang omlaag te drukken en
het uiteinde van de bovenkant van de stang in de opening van de steun
van de aandrijfregeling te plaatsen (B). Bevestigen met klemveer (D).
Montaggio della barra di regolazione della trazione
La barra di comando dell’azionamento (A) di trazione è installata sul lan-
cianeve.
1. Rimuovere la fascetta in plastica (B) che fissa la barra alla maniglia
inferiore.
2. Con l’estremità superiore della barra posizionata sotto il lato sinistro del
pannello dei comandi (A), spingere in basso la barra e inserire la sua
estremità superiore nel foro della staffa di comando dell’azionamento
(C). Fissare con l’apposita molla (D).

14
Install auger control rod
1. Retrieve vinyl sleeve (B) and spring from bag of parts and retrieve the
auger control rod (A) from carton chute tray. Slide straight rod end
through the small hole in the vinyl sleeve. Hook spring (B) in hole in rod
end (D).
2. Hook end of spring into control arm with loop opening up as shown.
3. With top end of rod positioned under right side of control panel, push
down on rod and insert end of rod into hole in auger control bracket (E).
Secure with retainer spring (F).
Installation des Steuerhebels für die einzugssch-
necken
1. Die Vinylmanschette und die Feder befinden sich im Zubehörbeutel
(B), die Steuerstange für die Förderschnecke im Karton mit der Schütte
(A). Legen Sie die drei Teile bereit. Schieben Sie das gerade Ende der
Steuerstange durch die kleine Aussparung in der Vinylmanschette.
Haken Sie die Feder (B) in der Aussparung am Stangenende ein (D).
2. Haken Sie das Ende der Feder in den Steuerarm ein, so dass die Bie-
gung wie auf der Abbildung nach oben zeigt.
3. Mit dem oberen Ende des Hebels rechts unter der Bedienungskonsole,
drücken Sie den Hebel nach unten und schieben Sie das obere Ende des
Hebels in das Loch in der Halterung für die Einzugsschneckensteuerung
(E). Sichern Sie den Hebel mit der Halterungsfeder (F).
Installez la tige de contrôle de la vis sans fin
1. Sortir le manchon en vinyle (B) et le ressort du sac de pieces. Sortir
du carton, la tige de commande de la tarière du plateau de goulotte
(A). Glisser l’extrémité de tige tout droit dans le petit trou du manchon
en vinyle. Accrocher le ressort (B) dans le trou à l’extrémité de la tige
(D).
2. Accrocher l’extrémité du ressort dans le bras de commande avec la
boucle ouverte comme illustré.
3. Avec l’extrémité supérieure de la tige positionnée sous le côté droit du
panneau de contrôle, poussez vers le bas le long de la tige et insérez
l’extrémité de la tige à l’intérieur du trou dans le support de contrôle de
la vis sans fin (E). Fixez avec le ressort de retenue (F).
D
C
B
A
AF
E
Montar la biela de mando de la barrena
1. Extraiga el manguito de vinilo (B) y el muelle de la bolsa de piezas, y la varilla de control de la barrena (A) de la bandeja de
descarga de la caja. Deslice el extremo recto de la varilla a través del orificio pequeño del manguito de vinilo. Enganche
el muelle (B) en el orificio del extremo de la varilla (D).
2. Enganche el extremo del muelle en el brazo de control, con la abertura hacia arriba como se indica en la ilustración.
3. Con la extremidad superior debajo del lado derecho del panel de control, empujar la biela hacia abajo e insertar el extremo
de la biela en el agujero del soporte del control de la barrena (E). Apretar con el resorte de sujeción (F).
Het installeren van de regelstang van de boorregeling
1. Haal de koker van vinyl (B) en veer uit de zak met onderdelen en de regelstang van de vijzel uit de kartonnen doos (A).
Schuif het rechte uiteinde van de stang door de kleine opening in de koker van vinyl. Haak de veer in de opening (B) van
het uiteinde van de stang (D).
2. Haak het uiteinde van de veer, zoals weergegeven, in de bedieningsarm met lusopening.
3. Als het boveneind van de regelstang gepositioneerd is onder de rechterzijde van het bedieningspaneel, druk de regelstang
naar beneden en bevestig het boveneind van de regelstang in het gat in de console van boorregeling (E). Maak vast met
de sluitveer (F).
Montaggio della barra di regolazione della coclea
1. Estrarre il manicotto in vinile (B) e la molla dal sacchetto dei componenti ed estrarre la barra di comando della (A) trivella
dalla sezione inclinata della scatola. Far scorrere l’estremità diritta della barra attraverso il piccolo foro del manicotto in
vinile. Agganciare la molla nel (B) foro all’estremità della barra (D).
2. Agganciare l’estremità della molla nel braccio di comando con l’apertura della spirale rivolta verso l’alto, come da figura.
3. Con l’estremità superiore della barra posta sotto il lato destro del pannello di controllo, spingere verso il basso la molla e
inserire l’estremità della barra nell’apposito alloggiamento della staffa di controllo della coclea (E). Assicurarla poi con una
molla di fermo (F).

15
Install discharge chute / chute rotater head
NOTE: The multi-wrench provided in your parts bag may be used to install
the chute rotater head.
1. Place discharge chute assembly on top of chute base with discharge
opening toward front of snow thrower.
2. Position chute rotater head (A) over chute bracket (B). If necessary,
rotate chute assembly to align square and pin on underside of chute
rotater head with holes in chute bracket.
3. With chute rotater head and chute bracket aligned, position chute rotater
head on pin (C) and threaded stud (D) of mounting bracket (E).
4. Install 3/8" washer (F) and lock nut (G) on threaded stud and tighten
securely.
Installation der auswurfrinne / der drehvorrichtung
für die auswurfrinne
HINWEIS: Der Kombischraubenschlüssel in der Zubehörtasche kann zur
Installation der Drehvorrichtung für die Auswurfrinne verwendet werden.
1. Setzen sie die Auswurfrinnenvorrichtung auf den dafür vorgesehenen
Sockelauf,mitder Auswurföffnung nachderVorderseiteder Schneefräse
gerichtet.
2. Setzen Sie die Drehvorrichtung für die Auswurfrinne (A) auf die Rinnenhalterung auf (B). Drehen Sie die Rinnenvorrichtung
gegebenenfalls so lange, bis der viereckige und der runde Metallstift auf der Unterseite der Drehvorrichtung mit den entspre-
chenden Löchern in der Rinnenhalterung in eine Linie gebracht sind.
3. Mit der Drehvorrichtung und der Rinnenhalterung in einer Linie, setzen Sie die Drehvorrichtung auf den Metallstift (C) und auf
die Gewindestiftschraube an der Aufhängung (E) auf.
4. Setzen Sie die 3/8" Unterlegscheibe (F) und die Kontermutter (G) auf die Gewindestiftschraube auf und ziehen Sie sie fest an.
Installez la goulotte d’évacuation / tête
rotative de la goulotte d’évacuation
REMARQUE: Les multiples clés fournies avec vos sacs à
pièces peuvent être utilisées pour installer la tête rotative
de la goulotte d’évacuation.
1. Placez l’assemblage de la goulotte d’évacuation sur
la partie supérieure de la base d’évacuation avec la
décharge ouverte vers le devant de la souffleuse.
2. Positionnez la tête rotative de la goulotte d’évacuation
(A) par-dessus le support d’évacuation (B). Si néces-
saire, pivotez l’assemblage de la goulotte d’évacuation
afin d’aligner le carré et l’axe sur le dessous de la tête
rotative de la goulotte d’évacuation avec les trous dans
le support de la goulotte d’évacuation.
3. Avec la tête rotative de la goulotte d’évacuation et le
support d’évacuation alignés, positionner la tête rota-
tive sur l’axe (C) et le goujon fileté (D) du support de
montage (E).
4. Installez de la rondelle 3/8" (F) et de l’écrou freiné (G)
sur le goujon fileté et serrez solidement.
Montar el conducto de eyección / cabe-
za rotante del conducto
NOTA: La llave de apriete múltipla proporcionada en su
bolsa de partes se puede utilizar para instalar la cabeza
rotante del conducto
1. Colocar el grupo del conducto de eyección sobre la
base del conducto con la abertura de eyección hacia
el frente de la máquina quitanieves.
2. Posicionar la cabeza rotante del conducto (A) sobre
el soporte del conducto (B). Si fuera necesario, girar
el grupo del conducto para alinear la escuadra y la
clavija debajo de la cabeza rotante del conducto con
los agujeros en el soporte del conducto.
3. Con la cabeza rotante del conducto y el soporte del
conducto alineados, posicionar la cabeza rotante del
conducto sobre la clavija (C) y el perno con filete del
soporte (D) de montaje (E).
4. Colocar una arandela (F) de 3/8" y una contratuerca
(G) sobre el perno con filete y apretar firmemente.
Het installeren van de afvoertrechter /
rotorkop
N.B.: De moersleutel in de onderdelenzakjes kan worden
gebruikt voor de montage van de rotorkop van de afvoer-
trechter.
1. Plaats de assemblage van de afvoertrechter op het
boveneind van de trechterbasis met de afvoeropening
naar de voorkant van de sneeuwruimer.
2. Plaatsderotorkopvandeafvoertrechter(A)opdeconsole
van de afvoertrechter (B). Indien noodzakelijk, draai de
afvoertrechter zo, dat hij in een rechte lijn ligt en pin de
onderzijde van de rotorkop van de afvoertrechter vast
met behulp van de gaten in de console van de afvoer-
trechter.
3. Als de rotorkop en de console op een rechte lijn liggen,
plaats dan de rotorkop op spie (C) en tapbout (D) van
de montageconsole (E).
4. Plaat een 3/8"-borgschijfje (F) en borgmoer (G) om de
tapbout en maak stevig vast.
Montaggio della bocca di scarico/ testa
dispositivo di rotazione della bocca di
scarico
NOTA: La chiave multipla fornita nella cassetta degli at-
trezzi può essere utilizzata per il montaggio della testa del
dispositivo di rotazione della bocca di scarico.
1. Collocare il gruppo della bocca di scarico sopra la base
della bocca con lo scarico aperto verso la parte anteriore
dello spazzaneve.
2. Posizionarela testadeldispositivo dirotazione(A) sopra
lastaffadelloscarico(B). Senecessario,ruotareilgruppo
di scarico per allineare il quadro e I perni della parte
inferiore della testa con I fori della staffa di scarico.
3. Avendo allineato la testa del dispositivo di rotazione
della bocca di scarico e la staffa, posizionare la testa sul
perno (C) sulla vite prigioniera filettata (D) della staffa
di montaggio (E).
4. Infilare una rondella da 3/8" (F) ed un dado di fissaggio
(G) sulla vite prigioniera filettata e stringere bene.
G
F
E
D
C
B
A

16
ST2109E, ST2111E: Install chute deflector remote control
1. Install remote cable bracket (A) to discharge chute with carriage bolt (B)
and 5/16-18 lock nut (D) as shown. Tighten securely.
2. Install remote cable eyelet (E) to chute deflector (F) with shoulder bolt
(G), and 1/4-20 lock nut (K) as shown. Tighten securely. Cable eyelet
will be loose on shoulder bolt.
3. Install spring hooks (L) between hex nuts (M) on chute rotater head and
into hole in chute deflector as shown.
Installationder fernbedienungfür dasauswurfrinnen-
ablenkblech
1. BefestigenSie die HalterungdesFernbedienungskabels (A)mitHilfe des
Trägerbolzens (B) und der 5/16-18 Kontermutter (D) an der Auswurfrinne
wie abgebildet. Ziehen Sie sie fest an.
2. Befestigen Sie die Ösen des Fernbedienungskabels (E) mit Hilfe der
Schlitzkopf-Gewindeschraube (G), und der 1/4-20 Kontermutter (K) am
Auswurfrinnen-Ablenkblech (F) wie abgebilet. Ziehen Sie sie fest an.
Die Kabelöse muss locker auf dem Ansatzbolzen sitzen.
3. Befestigen Sie die Federhaken (L) zwischen den Sechskantmuttern (M)
und in dem Loch am Auswurfrinnen-Ablenkblech wie abgbildet.
Installez le contrôle à distance du déflecteur de la goulotte d’évacuation
1. Installez le support de câble à distance (A) pour dégager la goulotte d’évacuation avec le boulon de carrosserie (B) et
l’écrou de sûreté 5/16-18 (D) tel qu’illustré. Serrez solidement.
2. Installez le plot du câble à distance (E) au déflecteur de la goulotte d’évacuation (F) avec la vis à épaulement (G), et l’écrou
de sûreté 1/4-20 (K) tel qu’illustré. Serrez solidement. L’oeillet du cable ne sera pas serré sur le boulon d'épaulement.
3. Installez les mousquetons (L) entre les écrous hexagonaux (M) sur la tête rotative de la goulotte d’évacuation dans le trou
du déflecteur de la goulotte d’évacuation tel qu’indiqué.
Montar el mando a distancia del deflector del conducto
1. Acoplar el soporte del cable remoto (A) al conducto de eyección con un perno de carro (B) y una contratuerca de 5/16-18
(D) como mostrado. Apretar firmemente.
2. Montar el ojal metálico del cable remoto (E) al deflector del conducto (F) con un perno de collarín (G) de 1/4-20, y una
contratuerca (K) de 1/4-20 como mostrado. Apretar firmemente.
3. Colocar resortes de gancho (L) entre las tuercas hexagonales (M) en la cabeza rotante del conducto y en el agujero del
deflector del conducto, como mostrado. La armilla del cable quedará suelta sobre el perno de tope.
Het installeren van de afstandsbesturing van de deflector van de afvoertrechter
1. Zet de kabelbevestigingsbeugel (A) aan de afvoertrechter met slotschroef (B) en een 5/16-18 sluitmoer (D), zoals getoond.
Maak stevig vast.
2. Maak de kabellus (E) vast aan de deflector van de afvoertrechter (F) met de borstbout (G), en 1/4-20-sluitmoer (K), zoals
getoond. Maak stevig vast.
3. Maak de veerhaken (L) vast tussen zeskantmoeren (M) aan de rotorkop van de afvoertrechter en in het gat in de deflector
van de afvoertrechter zoals getoond. Kabeloog ligt los op de borstbout.
Montaggio del telcomando del deflettore del canale di scarico
1. Inserire nella bocca di scarico la staffa per il cavo di telecomando (A) con un bullone (B) e un dado di fissaggio da 5/16-18
(D). Stringere bene.
2. Montare un occhiello per il cavo (E) sul deflettore di scarico (F) con un perno a spallamento (G), e un dado di fissaggio da
1/4-20 (K). Serrare in modo accurato.
3. Montare i ganci per le molle (L) tra i dadi esagonali (M) sulla testa del dispositivo di rotazione della bocca di scarico e nel
foro del deflettore di scarico. L’occhiello del cavo sarà libero sul bullone a strappo.
M
L
K
E
GF
D
B
A

17
Check tire pressure
The tires on your snow thrower were overinflated at the factory for shipping purposes. Correct and equal tire pressure is im-
portant for best snow throwing performance.
• Reduce tire pressure to 14–17 PSI.
Überprüfen des reifendrucks
Zum Zwecke des Transports wurden die Reifen Ihrer Schneefräse ab Fabrik mit mehr Luft als nötig gefüllt. Ein ordnungsgemäßer
und gleichmäßiger Reifendruck ist wichtig, um die optimale Leistung der Schneefräse zu gewährleisten.
• Reduzieren Sie den Reifendruck auf 14–17 PSI.
Vérifiez la pression des pneus
Les pneus sur votre souffleuse ont été surgonflés à l’usine à des fins d’expédition. Corriger et égaliser la pression des pneus
est important pour souffler la neige plus efficacement.
• Réduisez la pression des pneus à 14–17 PSI.
Controlar la presión de los neumáticos
Los neumáticos de su máquina quitanieves se han inflado más de lo normal por motivos de envío. Una correcta e igual presión
de los neumáticos es importante para la mejor prestación en el despeje de nieve.
•Reducir la presión de los neumáticos a 14-17 PSI.
Controleer de bandendruk
De banden op uw sneeuwruimer zijn vanwege het vervoer in de fabriek extra hard opgepompt. Correcte en uitgebalanceerde
bandendruk is belangrijk voor het verkrijgen van de beste prestaties tijdens het sneeuwruimen.
• Verminder de bandendruk tot 14–17 PSI.
Controllo della pressione dei pneumatici
La casa produttrice sovraregolerà la pressione dei pneumatici dello spazzaneve, per motivi di spedizione. Per ottenere buone
prestazioni, occorre che la pressione dei pneumatici sia corretta ed uguale.
• Ridurre la pressione dei pneumatici a 14–17 PSI.

18
M
LK
J
Y
Z
I
G
BA
N
P
O
H
AA
XF
V
T
Q
Y
E
D
C
U
R
DD

19
A. TRACTION DRIVE CONTROL LEVER
B. AUGER CONTROL LEVER
C. THROTTLE CONTROL
D. SAFETY IGNITION KEY
E. CHOKE CONTROL
F. FUEL SHUT-OFF VALVE
G. DISCHARGE CHUTE CONTROL LEVER
H. DISCHARGE CHUTE
I. CLEAN-OUT TOOL
J. CHUTE DEFLECTOR
K. DEFLECTOR REMOTE CONTROL LEVER
L. DRIVE SPEED CONTROL LEVER
M. STEERING TRIGGERS
N. SKID PLATE
O. LIGHT
P. SCRAPER BAR
Q. ENGINE OIL CAP WITH DIPSTICK
R. GASOLINE FILLER CAP
S. POWER CORD PLUG
T. PRIMER
U. ELECTRIC START BUTTON
V. RECOIL STARTER HANDLE
W. SPARK PLUG
X. OIL DRAIN PLUG
Y. MUFFLER Z. TOOLBOX
AA. DRIFT CUTTER
BB. FREEWHEEL CONTROL
DD. CHUTE GUARD
A. FAHRANTRIEBS-BEDIENUNGSHEBEL
B. BEDIENUNGSHEBEL FÜR DIE
EINZUGSSCHNECKEN
C. GASHEBEL
D. SICHERHEITSZÜNDSCHLÜSSEL
E. CHOKE
F. BENZIN-ABSPERRVENTIL
G. AUSWURFRINNEN-BEDIENUNGSHEBEL
H. AUSWURFRINNE
I. REINIGUNGSGERÄTS
J. AUSWURFRINNEN-ABLENKBLECH
K. FERNBEDIENUNGSHEBEL
FÜR ABLENKBLECH
L. FAHRGESCHWINDIGKEITSREGLER
M. LENKHEBEL
N. GLEITKUFE
O. SICHT P. SCHABER
Q. ÖLVERSCHLUßKAPPE MIT MESSSTAB
R. BENZINTANKDECKEL
S. NETZSTECKER
T. EINSPRITZVORRICHTUNG
U. ELEKTRISCHER STARTKNOPF
V. ANREIßSTARTERGRIFF
W. ZÜNDKERZE
X. VERSCHLUSS
FÜR ÖLABFLUSS
Y. SCHALLDÄMPFER
Z. WERKZEUGKASTEN
AA. WEHENSCHNEIDER
BB. FREILAUFSTEUERUNG
DD. SCHUTZVORRICHTUNG DER
AUSWURFSCHÜTTE
A. LEVIER DE COMMANDE DE TRACTION
B. LEVIER DE COMMANDE
DE VIS SANS FIN
C. LEVIER D’ACCÉLÉRATION
D. CLÉ DE CONTACT DE SÉCURITÉ
E. COMMANDE D’ÉTRANGLEUR
F. VALVE D’ARRÊT DE CARBURANT
G. LEVIER DE COMMANDE DE
GOULOTTE D’ÉVACUATION
H. GOULOTTE D’ÉVACUATION
I. OUTIL DE NETTOYAGE
J. DÉFLECTEUR DE LA GOULOTTE
D’ÉVACUATION
K. LEVIER DE COMMANDE À
DISTANCE DU DÉFLECTEUR
L. LEVIER DE COMMANDE
D’AVANCEMENT
M. DÉCLENCHEURS DE DIRECTION
N. PLAQUE DE PROTECTION
DU CARTER INFÉRIEUR
O. PHARE
P. BARRE DE RACLAGE
Q. BOUCHON POUR L’HUILE DU MOTEUR
AVEC JAUGE D’HUILE
R. BOUCHON DE REMPLISSAGE D’ESSENCE
S. FICHE DU CORDON D’ALIMENTATION
T. POMPE D’AMORÇAGE
U. BOUTON D’AMORÇAGE ÉLECTRIQUE
V. POIGNÉE DE DÉMARRAGE DE RECUL
W. BOUGIE D’ALLUMAGE X. BOUCHON
DE VIDANGE D’HUILE Y. SILENCIEUX
Z. BOîTE À OUTIL AA. COUPEUR DE DÉRIVE
BB. COMMANDE DE LA ROUE LIBRE
DD. PROTECTION DE LA GOULOTTE
A. PALANCA DE CONTROL DE LA GUÍA CON TRACCIÓN
B. PALANCA DE CONTROL DE LA BARRENA
C. MANDO DEL ACELERADOR
D. LLAVE DE IGNICIÓN DE SEGURIDAD
E. MANDO DEL OBTURADOR
F. VÁLVULA DE INTERRUPCIÓN DEL CARBURANTE
G. PALANCA MANDO CONDUCTO DE DESCARGA
H. CONDUCTO DE DESCARGA I. HERRAMIENTA
DE LIMPIEZA J. DEFLECTOR DEL CONDUCTO
K. PALANCA MANDO REMOTO DEFLECTOR
L. PALANCA DE CONTROL DE LA VELOCIDAD DE GUÍA
M. GATILLOS DE DIRECCIÓN
N. PLACAS DE DESLIZAMIENTO
O. ILUMINACIÓN
P. BARRA DE ARRASTRE
Q. TAPÓN ACEITE MOTOR
CON VARILLA DE NIVEL
R. TAPÓN RELLENO CARBURANTE
S. ENCHUFE PARA CABLE DE
POTENCIA
T. CEBADOR
U. BOTÓN DE ARRANQUE ELÉCTRICO
V. MANGO DE RETROCESO
DE ARRANQUE
W. BUJÍA DE ENCENDIDO
X. TAPÓN DE VACIADO
ACEITE
Y. TUBO DE ESCAPE
Z. PORTAHERRAMIENTA
AA. CORTADOR
DE ACUMULACIONES
BB. MANDO RUEDA LIBRE
DD. PROTECCIÓN DEL
CONDUCTO
A. STUURKNUPPEL VAN DE
AANDRIJVING MET TREKKABEL
B. STUURKNUPPEL VAN DE
BOORREGELING
C. SMOORREGELING
D. VEILIGHEIDSCONTACTSLEUTEL
E. CHOKEREGELING
F. AFSLUITKLEP VAN BRANDSTOFTANK
G. STUURKNUPPEL VAN DE
AFVOERTRECHTER
H. AFVOERTRECHTER
I. ONTSTOPPER
J. DEFLECTOR VAN
AFVOERTRECHTER
K. STUURKNUPPEL
VAN DE DEFLECTOR
L. SNELHEIDSSTUURKNUPPEL
M. BESTURINGSSCHAKELAARS
N. REMPLAAT O. LICHT
P. SCHRAPERSTANG
Q. OLIEDEKSEL MET PEILSTOK
R. BENZINEVULDOP
S. STROOMKABELSTEKKER
T. ONTSTEKINGSPATROON
U. ELEKTRISCHE STARTKNOP
V. HANDGREEP VAN DE
TERUGLOOPSTARTER
W. ONTSTEKINGSBOUGIE
X. SIFONDOP
Y. KNALDEMPER
Z. GEREEDSCHAPSKIST
AA. SNEEUWMES
BB. VRIJSTAND-HENDEL
DD. UITWORPGELEIDING
A. LEVA DI REGOLAZIONE
DELLA TRAZIONE PER ADERENZA
B. LEVA DI REGOLAZIONE DELLA COCLEA
C. COMANDO DEL GAS
D. CHIAVE DI ACCENSIONE DI SICUREZZA
E. COMADO DELL’ARRICCHITORE
DI AVVIAMENTO
F. VALVOLA DI ARRESTO DEL COMBUSTIBILE
G. LEVA DI CONTROLLO
DELLA BOCCA DI SCARICO
H. BOCCA DI SCARICO
I. GANCIO DI FISSAGGIO
J. DEFLETTORE DI SCARICO
K. LEVA CHE TELECOMANDA
IL DEFLETTORE
L. LEVA DI CONTROLLO
DELLA VELOCITÀ
M. LEVA DI COMANDO DELLO STERZO
N. PIASTRA DI SLITTAMENTO
O. LUCE P. LAMA RASCHIANTE
Q. TAPPO DELL’OLIO DEL MOTORE
CON ASTA PER MISURARE
IL LIVELLO DELL’OLIO
R. TAPPO DI RIEMPIMENTO
DELLA BENZINA
S. CORDONE SPINA
DI ALIMENTAZIONE
T. INIZIATORE
U. PULSANTE DI AVVIAMENTO
ELETTRONICO
V. IMPUGNATURA DEL MOTORINO
DI AVVIAMENTO A STRAPPO
W. CANDELA
X. TAPPO DI SCOLO DELL’OLIO
Y. SILENZIATORE
Z. CASSETTA DEGLI ATTREZZI
AA. FRESA PER CUMULI
BB. COMANDO RUOTA LIBERA
DD. PROTEZIONE DEFLETTORE

20
HOW TO USE YOUR SNOW
THROWER
Know how to operate all controls before adding fuel or
attempting to start the engine.
Stopping
TRACTION DRIVE
• Release traction drive control lever (A) to stop the
forward or reverse movement of the snow thrower.
AUGER
• Release the auger control lever (B) to stop throwing
snow.
ENGINE
1. Move throttle control (C) to “STOP” position.
2. Remove(donotturn) safety ignition key (D)to prevent
unauthorized use.
NOTE: Never use choke (E) to stop engine.
BEDIENUNG DER SCHNEE-
FRÄSE
Machen Sie sich mit der Bedienung aller Schalthebel
vertraut, bevor Sie den Tank füllen oder versuchen, den
Motor anzulassen.
Gerät anhalten
FAHRANTRIEB
• Lassen Sie den Fahrantriebs-Bedienungshebel (A)
los, um die Vorwärts- oder Rückwärtsbewegung der
Schneefräse zu stoppen.
EINZUGSSCHNECKEN
• Lassen Sie den Bedienungshebel für die Ein-
zugsschnecken (B) los, um den Schneeauswurf zu
stoppen.
MOTOR
1. Bringen Sie den Gashebel (C) auf Position
“STOP”.
2. Ziehen Sie den Sicherheitszündschlüssel (D) ab,
um unerlaubtem Gebrauch vorzubeugen.
HINWEIS: Verwenden Sie niemals den Choke (E), um
den Motor abzustellen.
COMMENT UTILISER VOTRE
SOUFFLEUSE
Sachez comment utiliser toutes les commandes avant
d’ajouter de l’essence ou tenter de mettre le moteur en
marche.
Arrêt de l’appareil
TRANSMISSION DE TRACTION
• Relâchez le levier de commande de transmission
de traction (A) pour arrêter le mouvement avant ou
arrière de la souffleuse.
VIS SANS FIN
• Relâchez le levier de commande de la vis sans fin
(B) pour arrêter le lancement de la neige.
MOTEUR
1. Mettez la commande des gaz (C) à la position
“STOP”.
2. Enlevez(netournez pas) laclédecontact de sécurité
(D) pour prévenir l’utilisation non autorisée.
REMARQUE: N’utilisez jamais le volet de départ (E)
pour arrêter le moteur.
COMO UTILIZAR SU MÁQUINA
QUITANIEVES
Conozca como hacer funcionar todos los mandos antes de
añadir carburante o intentar poner en marcha el motor.
Pararse
GUIA CON TRACCIóN
• Soltar la palanca de control de guía a tracción para parar
el movimiento hacia delante o marcha atrás de la máquina
quitanieves.
BARREN A
• Soltar la palanca de control de la barrena (B) para parar
de lanzar nieve.
MOTOR
1. Poner el mando del acelerador (C) en la posición
“STOP”.
2. Quitar (sin girar) la llave de encendido de seguridad para
prevenir un uso no autorizado.
NOTA: No usar nunca el cebador (E) para parar el motor.
HOE UW SNEEUWRUIMER TE GE-
BRUIKEN
Weet hoe u de besturing moet gebruiken, voordat u brandstof
toevoegt of de motor probeert te starten.
Stoppen
AANDRIJVING MET TREKKABEL
• Ontkoppel de stuurknuppel van de aandrijving met trek-
kabel (A) om de voorwaartse of achterwaartse beweging
van de sneeuwruimer te stoppen.
BOOR
• Ontkoppel de stuurknuppel van de boorregeling (B) om
het sneeuwruimen te stoppen.
MOTOR
1. Zet de smoorregeling (C) op “STOP”.
2. Haal de veiligheidscontactsleutel (D) uit het contact (maar
draai hem niet om) om onbevoegd gebruik te voorko-
men.
N.B.: Gebruik nooit de choke (E) om de motor af te zetten.
COME USARE IL VOSTRO SPAZZA-
NEVE
Essereingradodi fare funzionare icontrolli primadi aggiungere
benzina o cercare di avviare il motore.
Arresto
TRAZIONE PER ADERENZA
• Rilasciarelaleva di regolazionedellatrazioneper aderenza
(A) per arrestare la marcia, in avanti o indietro, dello spaz-
zaneve.
COCLEA
• Rilasciare la leva di regolazione della coclea (B) per ar-
restare lo spazzaneve.
MOTORE
1. Spostare il commando del gas (C) in posizione “STOP”.
2. Togliere (non ruotare) la chiave di accensione di sicurezza
(D) per evitare un uso non autorizzato.
NOTA: Non usare mai l’arricchitore (E) per arrestare il mo-
tore.
