Jula 610-088 User manual

Bruksanvisning för 6” aktiv subwoofer
Bruksanvisning for 6” aktiv subwoofer
Instrukcja obsługi subwoofera aktywnego 6”
Operating Instructions for 6"Active Subwoofer
610-088
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
18.05.2011 © Jula AB

SVENSKA
2
SVENSKA
Läs bruksanvisningen noggrant innan användning!
TEKNISKA DATA
Maximal uteffekt 140 W (2 x 70 W)
Märkeffekt 80 W (2 x 40 W)
Utgångsimpedans 4 Ω+ 4 Ω
Frekvens 50–100 Hz
Signal/brus-förhållande 90 dB
Maximal strömförbrukning 10 A
Känslighet (Distorsion 1 %) RCA-ingång 82 mV
Högtalaringång 0,8 V
Spänning 14,4 V (10–16 V)
Mått Ø 270 x 71 mm
Vikt (inklusive tillbehör) 4,5 kg
MONTERING
Förslag på placering av subwoofer

SVENSKA
3

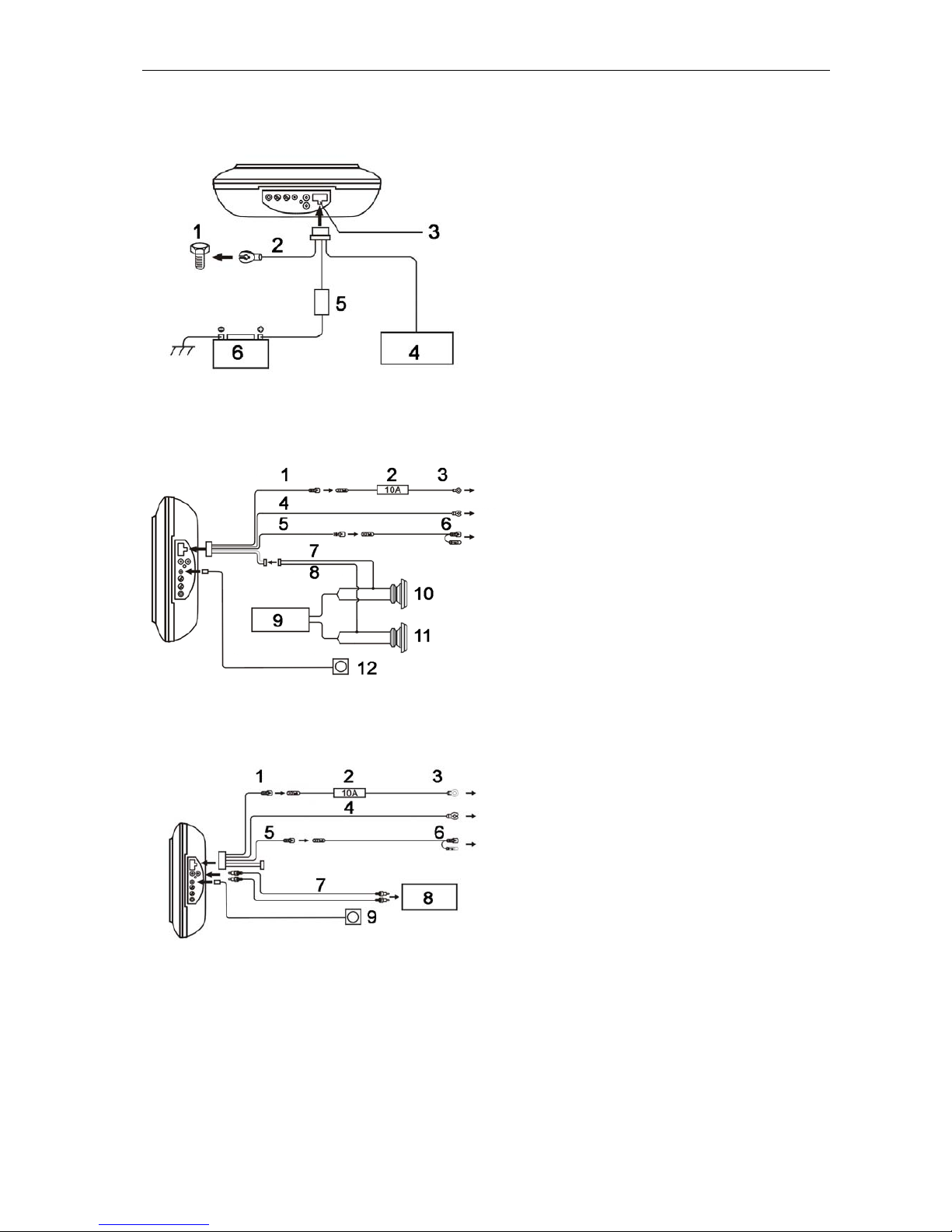

Kopplingsschema
1. Anslut till metall i karossen
2. Svart
3. Ingång för strömförsörjning/högnivå
4. Ljudenhet/CD-spelare
5. Säkring 10 A
6. 12 V batteri
Kopplingsschema 1 (högnivåingång)
1. Gul ledare
2. Säkring 10 A
3. Strömförsörjning +
4. Svart ledare (-) till metall i karossen
5. Blå/vit ledare
6. Manöverledare för ljudenhet
7. Grå/svart ledare
8. Grå ledare
9. Ljudenhet
10. Högtalare
11. Utgående ledare höger kanal
12. Högtalare
13. Utgående ledare vänster kanal
14. Fjärrkontroll
Kopplingsschema 2 (lågnivåingång, RCA)
1. Gul ledare
2. Säkring 10 A
3. Strömförsörjning +
4. Svart ledare (-) till metall i karossen
5. Blå/vit ledare
6. Manöverledare för ljudenhet
7. RCA-signalledare
8. Ljudenhet
9. Fjärrkontroll

SVENSKA
4

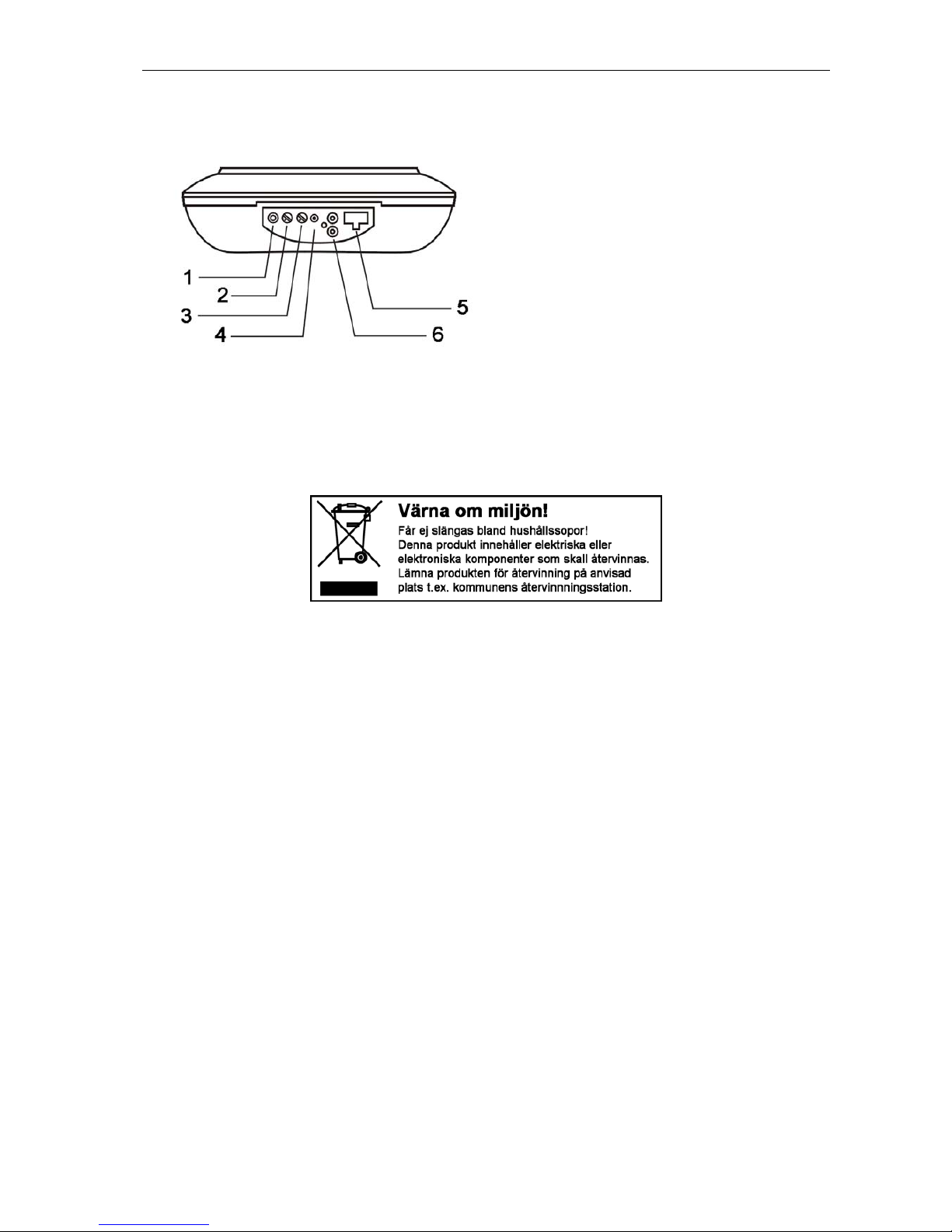

Funktionsdiagram
1. Fas
2. Frekvens
3. Förstärkning
4. Fjärrkontroll
5. Strömförsörjningsingång
Utgång högnivåsignal
6. RCA-signalingång
Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella
problem, kontakta vår serviceavdelning på telefon [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
5
NORSK
Les bruksanvisningen nøye før bruk!
TEKNISKE DATA
Maksimal utgangseffekt 140 W (2 x 70 W)
Merkeeffekt 80 W (2 x 40 W)
Utgangsimpedans 4 Ω+ 4 Ω
Frekvens 50–100 Hz
Signal/støy-forhold 90 dB
Maksimalt strømforbruk 10 A
Følsomhet (Forvrengningsnivå 1 %) RCA-inngang 82 mV
Høytalerinngang 0,8 V
Spenning 14,4 V (10–16 V)
Mål Ø 270 x 71 mm
Vekt (inkludert tilbehør) 4,5 kg
MONTERING
Forslag til plassering av subwoofer

NORSK
6
Koblingsskjema
1. Metall i karosseri
2. Svart
3. Inngang for strømforsyning/høynivå
4. Lydenhet/CD-spiller
5. Sikring 10 A
6. 12 V batteri
Koblingsskjema 1 (høynivåinngang)
1. Gul ledning
2. Sikring 10 A
3. Strømforsyning +
4. Svart ledning (-) til metalldel av karosseri
5. Blå/vit ledning
6. Kontrolledning for lydenhet
7. Grå/svart ledning
8. Grå ledning
9. Ljudenhet
10. Høyttaler
11. Utgangsledning høyre kanal
12. Høyttaler
13. Utgangsledning venstre kanal
14. Fjernkontroll
Koblingsskjema 2 (lavnivåinngang, RCA)
1. Gul ledning
2. Sikring 10 A
3. Strømforsyning +
4. Svart ledning (-) til metalldel av karosseri
5. Blå/hvit ledning
6. Kontrolledning for lydenhet
7. RCA-signalledning
8. Lydenhet
9. Fjernkontroll

NORSK
7
Funksjonskontrollskjema
1. Fase
2. Frekvens
3. Forsterkning
4. Fjernkontroll
5. Strøminngang
6. Utgang høynivåsignal
7. RCA-signalinngang
Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer,
kontakt vår serviceavdeling på telefon: [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
8
POLSKI
Przed użyciem uważnie przeczytaj instrukcjęobsługi!
DANE TECHNICZNE
Maksymalna moc wyjściowa 140 W (2 x 70 W)
Moc znamionowa 80 W (2 x 40 W)
Impedancja wyjściowa 4 Ω+ 4 Ω
Pasmo przenoszenia 50–100 Hz
Stosunek sygnał/szum 90 dB
Maksymalne zużycie prądu 10 A
Czułość (Zniekształcenie 1%) Wejście RCA 82 mV
Wejście głośnikowe 0,8 V
Napięcie 14,4 V (10–16 V)
Wymiary Ø270 x 71 mm
Masa (łącznie z akcesoriami) 4,5 kg
MONTAŻ
Propozycja umiejscowienia subwoofera

POLSKI
9
Schemat podłączenia
1. Podłączenie do elementu metalowego
w podwoziu
2. Czarny
3. Wejście zasilania / wysokiego poziomu
4. Urządzenie audio / Odtwarzacz CD
5. Bezpiecznik 10 A
6. Akumulator 12 V
Schemat podłączenia 1 (wejście wysokiego poziomu)
1. Przewód żółty
2. Bezpiecznik 10 A
3. Zasilanie +
4. Przewód czarny (-) do elementu
metalowego w podwoziu
5. Przewód niebieski/biały
6. Przewód sterujący urządzeniem audio
7. Przewód szary/czarny
8. Przewód szary
9. Urządzenie audio
10. Głośnik
11. Przewód wychodzący, kanałprawy
12. Głośnik
13. Przewód wychodzący, kanałlewy
14. Pilot zdalnego sterowania
Schemat podłączenia 2 (wejście niskiego poziomu, RCA)
1. Przewód żółty
2. Bezpiecznik 10 A
3. Zasilanie +
4. Przewód czarny (-) do elementu
metalowego w podwoziu
5. Przewód niebieski/biały
6. Przewód sterujący urządzeniem audio
7. Przewód przesyłania sygnału RCA
8. Urządzenie audio
9. Pilot zdalnego sterowania

POLSKI
10

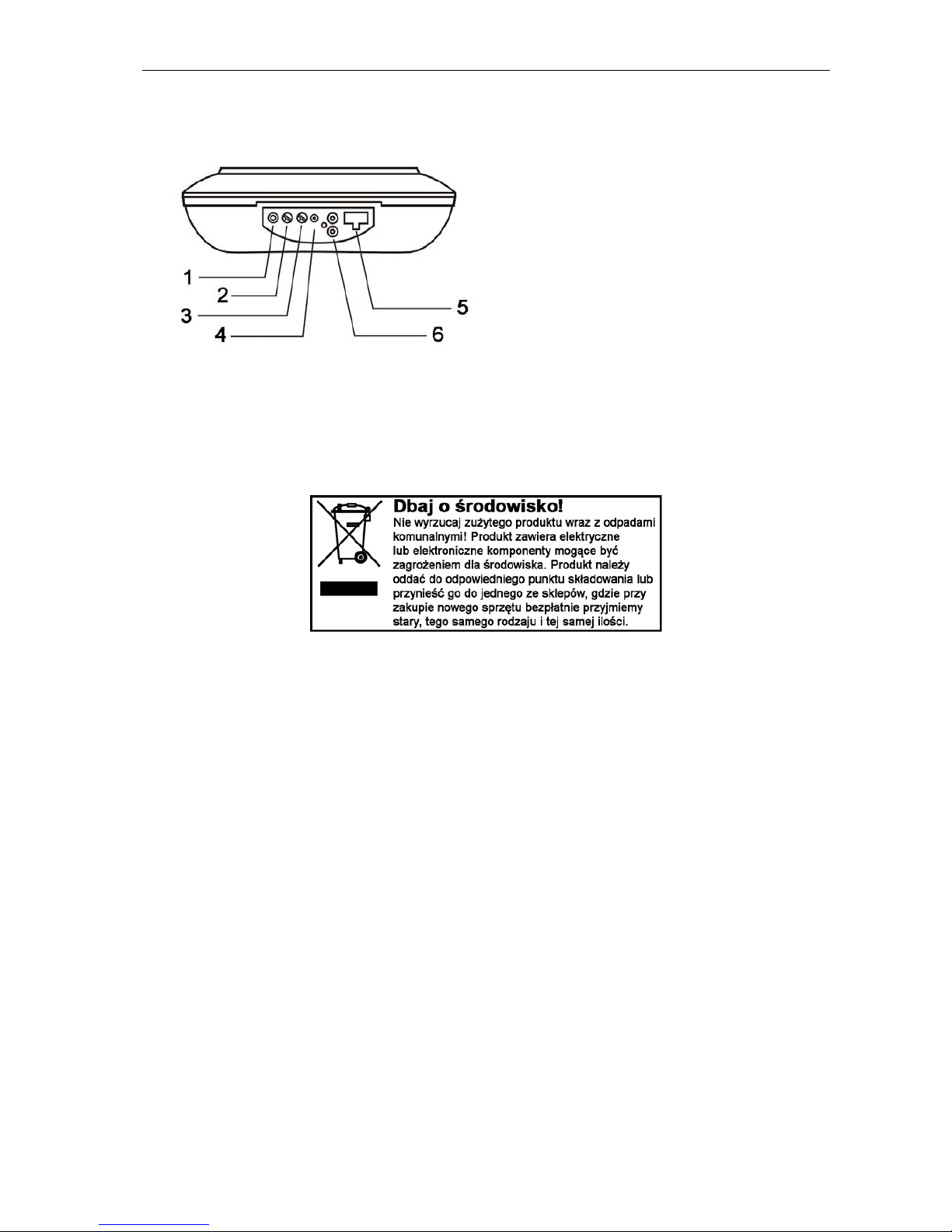

Opis funkcji
1. Faza
2. Częstotliwość
3. Wzmocnienie
4. Pilot zdalnego sterowania
5. Wejście zasilania
6. Wyjście sygnału niskiego poziomu
7. Wejście sygnału RCA
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które sąod nas niezależne. W razie
problemów skontaktuj siętelefonicznie z działem obsługi klienta pod numerem 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
11
ENGLISH
Read these instructions carefully before use!
TECHNICAL DATA
Maximum output power 140 W (2 x 70 W)
Rated output 80 W (2 x 40 W)
Output impedance 4 Ω+ 4 Ω
Frequency 50–100 Hz
Signal/noise ratio 90 dB
Maximum power consumption 10 A
Sensitivity (Distortion 1%) RCA input 82 mV
Speaker input 0.8 V
Voltage 14.4 V (10–16 V)
Dimensions Ø270 x 71 mm
Weight (including accessories) 4.5 kg
INSTALLATION
Suggestions for subwoofer placement

ENGLISH
12
Wiring diagram
1. Connect to metal in the body
2. Black
3. Input for power supply/high level
4. Audio device/CD player
5. 10A fuse
6. 12V battery
Wiring diagram 1 (high level input)
1. Yellow wire
2. 10A fuse
3. Power supply +
4. Black conductor (-) to metal in the body
5. Blue/white wire
6. Audio device control wire
7. Grey/black wire
8. Grey wire
9. Audio device
10. Speaker
11. Right channel output wire
12. Speaker
13. Left channel output wire
14. Remote control
Wiring diagram 2 (low level input, RCA)
1. Yellow wire
2. 10A fuse
3. Power supply +
4. Black conductor (-) to metal in the body
5. Blue/white wire
6. Audio device control wire
7. RCA signal wire
8. Audio device
9. Remote control

ENGLISH
13
Functions diagram
1. Phase
2. Frequency
3. Amplification
4. Remote control
5. Power supply input
6. Output high level signal
7. RCA signal input
Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
