JUNO JKI 4058 User manual

JKI 4058
GEBRAUCHSANWEISUNG
OPERATING INSTRUCTIONS
2222 182-72

2
WARNUNGEN UND WICHTIGE HINWEISE
Es ist sehr wichti , daß diese Bedienun sanleitun mit dem betreffenden Gerät aufbewahrt wird. Sollte
dieses Gerät verkauft bzw. einer anderen Person e eben werden, so ist es nöti , die Anleitun
beizufü en, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden
Warnun en.
Sollte dieses Gerät mit Ma net-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem
Schnappschloß aus erüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll eben. Sie verhindern damit, daß spielende Kinder sich selbst
einsperren und damit in Lebens efahr kommen.
Diese Warnun en wurden zu Ihrem bzw. dem Schutz anderer erarbeitet.Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das Gerät in Betrieb enommen wird.
Sicherheit
• Dieses Gerät wurde hergestellt, um von
Erwachsenen benutzt zu werden Es ist
unbedingt darauf zu achten, daß Kinder es nicht
anfassen oder es als Spielzeug verwenden
• Es ist gefährlich, die Eigenschaften dieses
Gerätes zu ändern
• Vor der inneren bzw äußeren Reinigung des
Gerätes sowie beim Auswechseln der Glühlampe
(bei damit ausgestatteten Geräten) das Gerät
spannungslos machen
• Eis aus dem Gefrier- bzw Frosterfach nicht sofort
essen, es könnte Kälte-Brandwunden
verursachen
• Dieses Gerät ist schwer Beim Versetzen bitte
darauf achten!
• Beachten Sie, dan während der Bewe un
des Gerätes der Kältemittelkreislauf nicht
beschädi t wird.
• Das Gerät darf nicht in unmittelbarer Nähe
von Heizkörpern oder Gasherden auf estellt
werden.
• Ein Standort mit direkter Sonneneinstrahlun
sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der
Geräterückseite muß ewährleistet sein.
Je liche Beschädi un des Kühlkreislaufes
ist zu vermeiden.
• NUR FÜR GEFRIERSCHRÄNKE (Einbau eräte
aus enommen): ein optimaler Aufstellun sort
ist der Keller.
• Keine Elektro eräte (z.B. Eismaschinen) in das
Gerät stellen, mit Ausnahme von jenen Gerät-
en, die vom Hersteller enehmi t wurden.
Störun en - Kundendienst
• Sollte die Installation des Gerätes eine Änderung
der elektrischen Hausinstallation verlangen, so
darf diese nur von Elektro-Fachkräften
durchgeführt werden
• Eventuelle Reparaturen dürfen nur von einem
ELPRO-Kundendienst oder sonstigen
autorisierten Stellen durchgeführt werden
• Es ist wichtig, daß nur Original-Ersatzteile
verwendet werden
• Dieses Gerät enthält im Kältekreislauf
Kohlenwasserstoff Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden
• Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte
• Tritt eine Störung oder ein Defekt ein, versuchen
Sie nicht, das Gerät selbst zu reparieren
Elektrogeräte dürfen nur von Elektro-Fachkräften
repariert werden, da durch unsachgemäße
Reparaturen erhebliche Folgeschäden entstehen
können Wenden Sie sich bitte an die nächste
ELPRO-Kundendienststelle
Aufstellun
• Sich vergewissern, daß das Gerät nach der
Installation nicht auf dem Netzkabel steht
Wichti :Beschädigte Versorgungskabel müssen
durch ein Spezialkabel bzw einen Spezialsatz
ersetzt werden, die beim Hersteller oder den
Kundendienst erhältlich sind
• Während das Gerät in Betrieb ist, werden der
Verflüssiger und der Kompressor, die sich auf der
Rückseite des Gerätes befinden, heiß Es ist
darauf zuachten, dass die Luft um das Gerät frei
zirkulieren kann, damit die Wärme abgeführt
werden kann Eine ungenügende Luftzirkulation
kann einen unregelmässigen Betrieb bzw
Schäden am Gerät verursachen Achten Sie auf
die Installationsanweisungen
• Teile, die heiß werden (z B Kompressorgehäuse,
Verflüssiger und zugehörige Rohre), sollen nicht
frei zugänglich sein Wo es auch immer möglich
ist, soll das Gerät mit der Rückseite gegen eine
Wand gestellt werden
• Während des Transports kann es vorkommen, daß
das im Motorkompressor enthaltene Öl in den
19
Open the appliance door and the furniture door at
90° Insert the small square (B) into guide (A) Put
together the appliance door and the furniture door
and mark the holes as indicated in the figure
Remove the squares and drill holes with ø 2 mm at 8
mm from the outer edge of the door Place the small
square on the guide again and fix it with the screws
supplied
8mm
PR167
A
B
PR168
PR167/1
D
B
Should the lining up of the furniture door be
necessary, use the clearance of slots
At the end of operations, it is necessary to check if
the door of the furniture closes properly
Fix cover (D) on guide (B) until it clips into place

3
Kältekreislauf abläuft Man sollte mindestens 2
Std warten, bevor das Gerät in Betrieb
genommen wird, damit das Öl in den Kompressor
zurückströmen
Gebrauch
• Die Haushaltskühl- und Gefriergeräte sind nur
zur Einlagerung bzw zum Einfrieren von
Nahrungsmitteln bestimmt
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis +43°C (Klasse
T); +18°C bis +38°C (Klasse ST); +16°C bis
+32°C (Klasse N); +10°C bis +32°C (Klasse SN);
die Geräteklasse ist auf dem Typschild
angegeben
Zu beachten: Wird dieses Gerätes bei anderen
Umgebungstemperaturen betrieben als den in
der entsprechenden Klimaklasse angegebenen
Werten, sind folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur unter den
angegebenen Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil nicht mehr
garantiert sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch als möglich
zu verbrauchen
• Einaufgetautes Produkt darf nicht wieder
eingefroren werden
• Für das Aufbewahren bzw das Einfrieren der
Lebensmittel sind die Anweisungen des
Herstellers zu befolgen
• In allen Kühl- und Gefriergeräten bedecken sich
im Laufe der Zeit alle kälteführenden Teile mit
einer Reif bzw Eissicht Diese Schicht wird je
nach Modell automatisch oder mit der Hand
abgetaut
• Die Reifsicht niemals mit Metallgegenständen
abkratzen, das Gerät könnte beschädigt werden
Dazu nur einen Plastikschaber verwenden
• Zum Lösen der festgefrorenen Eisschalen keine
scharfkantigen oder spitzn Gegenstände
benutzen
• Es sollten keine kohlensäurehaltigen Getränke in
das Gefrier- bzw Frosterfach eingestellt werden,
sie könnten platzen
Umweltnormen
Dieses Gerät enthält im Kühlkreislauf und in der
Isolierun kein ozonschädi endes Gas. Das
Gerät darf nicht mit dem Hausmüll entsor t
werden. Eine Beschädi un des
Kältemittelkreislaufs, insbesondere des
Wärmetauschers auf der Rückseite des Gerätes,
muß verhindert werden. Auskunft über
Abholtermine oder Sammelplätze ibt die
örtliche Gemeindeverwaltun an. Die in diesem
Gerät verwendeten und mit dem Symbol
ekennzeichneten Materialien,sind
recyclin fähi .
18
PR33
C
A
Fix cover (C) on guide (A) until it clips into place
Apply covers (B) on joint cover lugs and into hinge
holes
Place guide (A) on the inside part of the furniture
door, up and down as shown in the figure and mark
the position of external holes After having drilled
holes, fix the guide with the screws supplied
20 mm
A
50mm
PR166
Separate parts A, B, C, D as shown in the figure
PR266
AB
C
D
D726
B
D727
C
D
Open the door and push the appliance against the
side of the kitchen unit opposite to that of appliance
hinges
Fasten the appliance with 4 screws provided in the
kit included with the appliance Snap vent grille (C)
and hinge cover (D) into position

4
INHALT
Warnun en und wichti e Hinweise 2
Hinweise zur Verpackun sentsor un 3
Gebrauch - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Hinweise zum richtigen
Kühlen - Höhenverstellbare Abstellregale - Türablagen 5
Tips - Tips für das Kühlen - Wartun - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung 6
Wartun - Abtauen - Störun en 7
Installation - Aufstellung - Elektrischer Anschluß - Türanschlagwechsel 8
Installation - Montageanleitungen für denintegrierten Einbau 9
HINWEISE ZUR VERPACKUNGSENTSORGUNG
Verpackungen und Packhilfsmittel unserer Elektro-
Großgeräte sind mit Ausnahme von Holzwerkstoffen
recyclingfähig und sollen grundsätzlich der
Wiederverwertung zugeführt werden
Wir empfehlen Ihnen:
• Papier-, Pappe- und Wellpappeverpackungen
sollten in die entsprechenden Sammelbehälter
gegeben werden
• Kunststoffverpackungsteile sollten ebenfalls in
die dafür vorgesehenen Sammelbehälter
gegeben werden Solange solche in Ihrem
Wohngebiet noch nicht vorhanden sind, können
Sie diese Materialien zum Hausmüll geben
Als Packhilfsmittel sind bei uns nur recyclingfähige
Kunststoffe zugelassen, z B :
In den Beispielen steht
PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol
BESTANDTEILE AUS PLASTIK
Zur einfacheren Entsorgung und/oder Recycling ist
ein Großteil der Materialien dieses Gerätes
gekennzeichnet, um ihre Identifizierung zu
ermöglichen
02**
PE
05
PP
06
PS
17
PR01
540
50
B
TH
It is necessary that the niche is provided with a
conduct of ventilation having the following
dimensions:
Depth 50 mm
Width 540 mm
Instructions for totally built-in
appliances
50 mm
min.
200 cm
2
200 cm
2
min.
D567

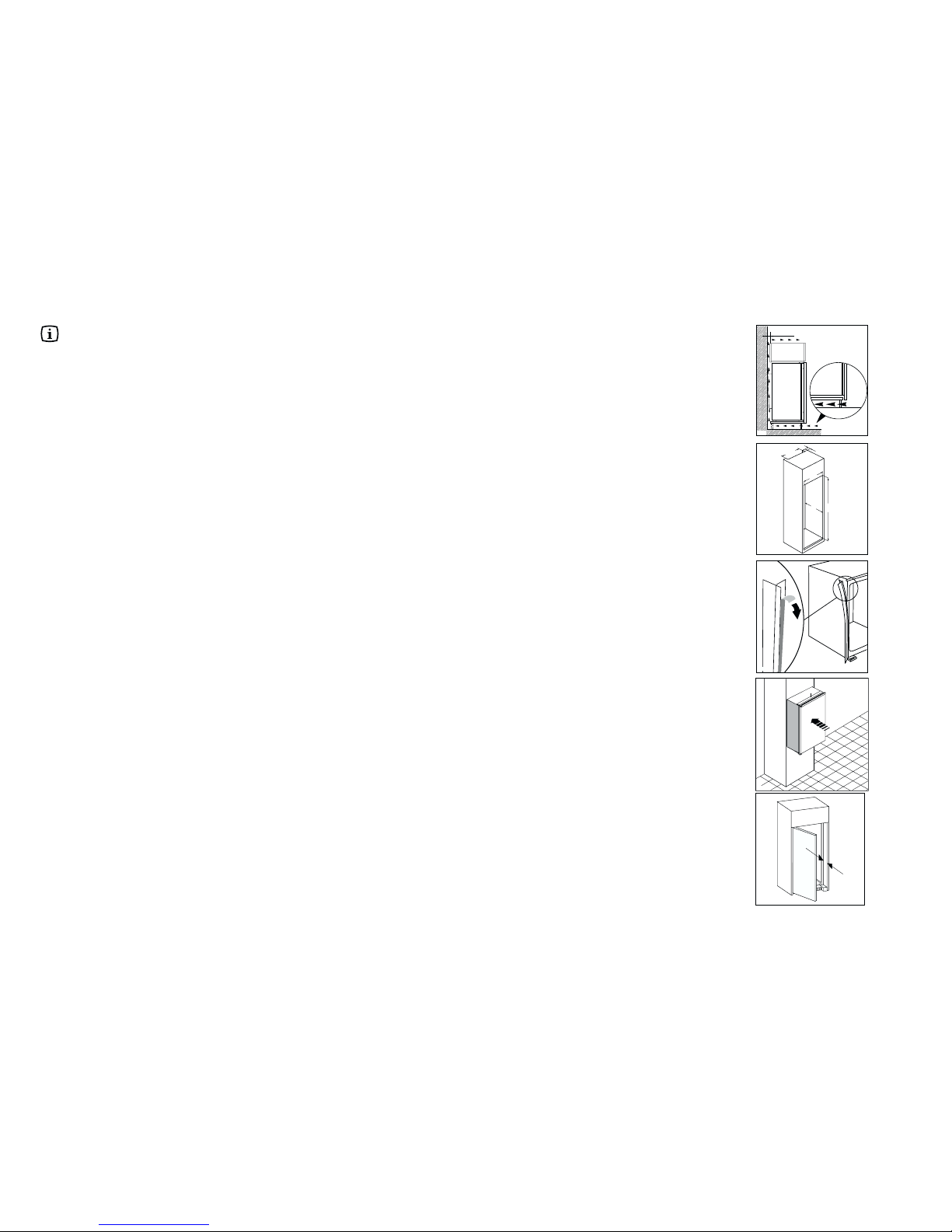

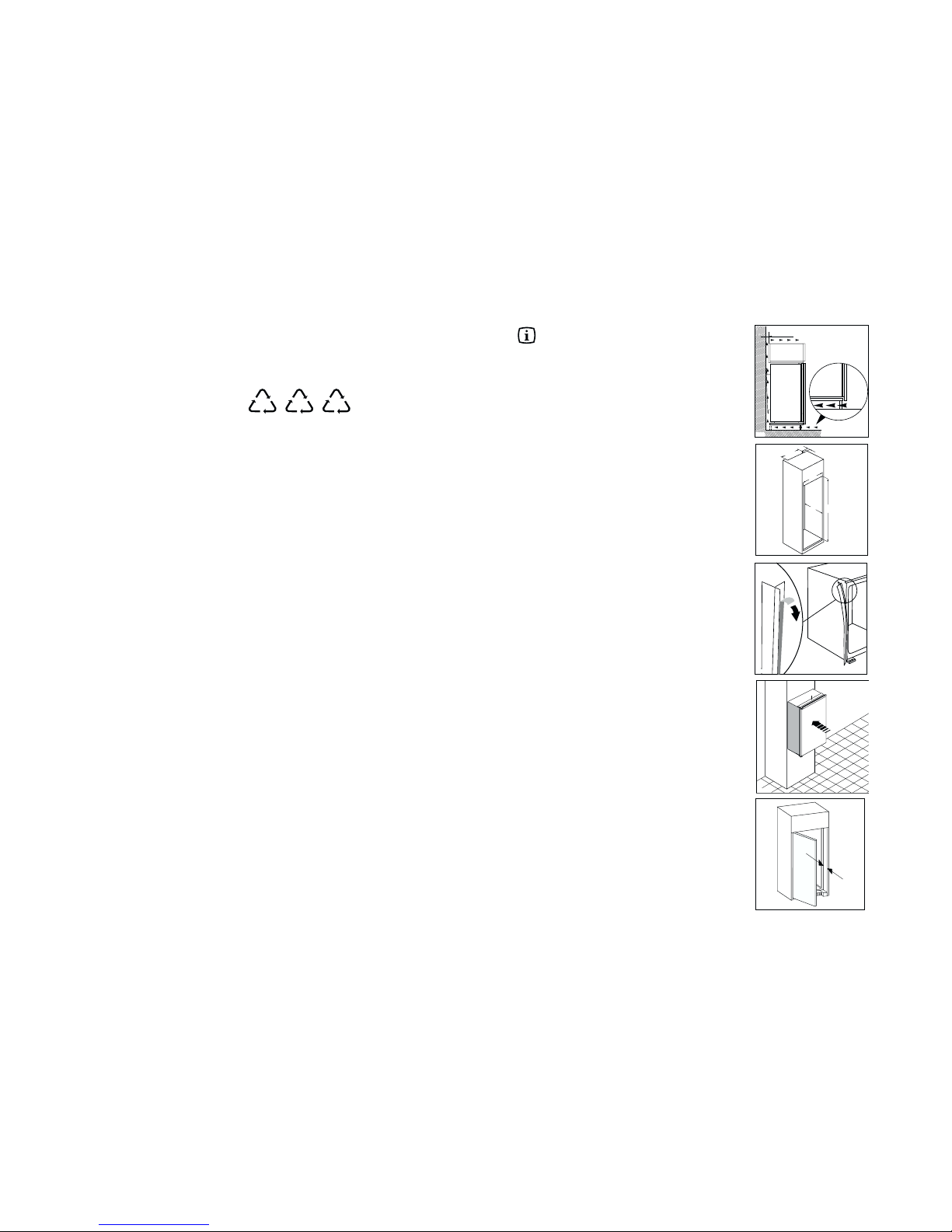

Buildin -in instructions
Dimensions of housin
Height 1030 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum ventilation must be as
shown in Fig
Attention: keep ventilation openin s clear of
obstruction.
D765
Apply joint the sealing strip as shown in figure
Slide the appliance into the recess, pushing it
against the wall on the handle side
A
D022
44 mm
For a correct alignment make sure that the distance
between the appliance and the cabinet is of 44 mm

5
Reini un der Innenteile
Bevor Sie das Gerät in Betrieb nehmen, beseitigen
Sie den typischen «Neugeruch» am besten durch
Auswaschen der Innenteile mit lauwarmem Wasser
und einem neutralen Reinigungsmittel Sorgfältig
nachtrocknen
Bitte keine Reini un s- bzw. Scheuermittel
verwenden, die das Gerät beschädi en könnten.
Inbetriebnahme
Den Stecker in die Steckdose einsetzen Kühl-
schranktür öffnen und Thermostatknopf von der
Stellung «O» (STOP) aus im Uhrzeigersinn drehen
Das Gerät ist eingeschaltet Den Stillstand des
Gerätes erhält man durch Drehen des
Thermostatknopfes auf das Symbol «O»
Temperaturre elun
Die Temperatur wird automatisch geregelt und kann
erhöht werden (wärmer) durch Drehen des Thermo-
statknopfes auf niedrigere Einstellungen oder
verringert (kälter) durch das Drehen auf höhere
Zahlen Die richtige Einstellung erhält man, unter
Berücksichtigung folgender, die Innentemperatur
beeinflussender Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes
Die mittlere Einstellun ist meistens die
eei netste.
Wichti
Höchste Kälteeinstellun bei hoher Raum-
temperatur und erheblicher Lebensmittelmen e
kann fortdauernden Kühlschrank-Betrieb verur-
sachen, dabei kann sich eine Reif- oder Eis-
schicht an der hinteren Innenwand bilden. In
diesem Falle den Thermostatknopf auf wärmere
Temperaturen stellen, damit das automatische
Abtauen, mit fol lich erin erem
Stromverbrauch, ewährleistet werden kann.
GEBRAUCH
Hinweise zum richti en Kühlen
Um die besten Leistungen des Kühlschrankes zu
erreichen, beachten Sie bitte folgendes:
• Keine warmen Speisen oder dampfenden
Flüssigkeiten in den Kühlschrank einstellen
• Geruchverbreitende Lebensmittel müssen
abgedeckt oder eingewickelt werden
• Die Lebensmittel müssen so eingelagert werden,
daß die Kälte um sie frei zirkulieren kann
Höhenverstellbare Abstellre ale
Der Abstand zwischen den verschiedenen
Abstellregalen kann je nach Wunsch geändert
werden Dazu die Regale herausnehmen und auf
das gewünschte Niveau einsetzen
Zum besseren Raumnutzung können die vorderen
Halbteile auf die rückwärtigen hinaufgelegt werden
D338
Türabla en
Für eine besser Reinigung der Türablagen, kann
man sie wie in Abb herausnehmen
16
Electrical connection
Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply Voltage
can vary by ±6% of the rated voltage
For operation with different voltages, a suitably sized
auto-transformer must be used
The appliance must be earthed.
The power supply cable plug is provided with a
contact for this purpose
If the domestic power supply socket is not earthed,
connect the appliance to a separate conductor in
compliance with current regulations, consulting a
qualified technician
The Manufacturer declines all responsibility if
INSTALLATION
Location
The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc
CUSTOMER SERVICE AND SPARE PARTS
If the appliance is not functioning properly, check
that:
• the plug is firmly in the wall socket and the mains
power switch is on;
• there is an electricity supply (find out by plugging
in another appliance);
• the thermostat knob is in the correct position
• If there are water drops on the bottom of the
cabinet, check that the defrost water drain
opening is not obstructed (see “Defrosting”
section)
• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre
To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side
D037
Defrostin
Frost is automatically eliminated from the evaporator
of the refrigerator compartment every time the motor
compressor stops, during normal use The defrost
water drains out through a trough into a special
container at the back of the appliance, over the
motor compressor, where it evaporates
It is important to periodically clean the defrost
water drain hole in the middle of the refri erator
compartment channel to prevent the water from
overflowin and drippin onto the food inside.
Use the special cleaner provided, which you will
find already inserted into the drain hole.
the above safety precautions are not observed.
This appliance complies with the following
E E C Directives:
- 87/308 EEC of 2/6/87 relative to radio interference
suppression
- 73/23 EEC of 19 2 73 (Low Voltage Directive) and
subsequent modifications;
- 89/336 EEC of 3 5 89 (Electromagnetic
Compatibility Directive) and subsequent
modifications
Door reversibility
The appliance’s door has been locked in position for
transport by means of pins on both sides According
to the door opening direction, remove relevant pins
at the top and at the bottom
ATTENTION!
It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation

Innenbeleuchtun
Die Innenbeleuchtungslampe im Kühlabteil ist durch
folgende Arbeitsschritte zugänglich:
• Lösen Sie die Befestigungsschraube der
Lampenabdeckung
• Heben Sie den beweglichen Teil ab, indem Sie
wie in der Abbildung gezeigt darauf drücken
Die maximale Leistung ist am Leuchtkörper
angegeben
D411
6
TIPS
Tips für das Kühlen
Nachstehend einige praktische Ratschläge:
Fleisch (alle Sorten) in Plastikfolie einpacken und
auf die Glasplatte, die sich über der Gemüseschale
(über den Gemüseschalen) befindet, legen
In dieser La e kann das Fleisch län stens 1-2
Ta e aufbewahrt werden.
Gekochte Nahrun smittel, kalte Platten, usw.
zugedeckt aufbewahren Sie können auf jeden
beliebigen Rost gelegt werden
WARTUNG
Vor jeder Reini un sarbeit immer den
Netzstecker aus der Steckdose ziehen.
Achtun
Dieses Gerät enthält im Kältekreislauf Kohlen-
wasserstoff Aus diesem Grund darf die Wartung
und das Nachfüllen aussschließlich von
autorisiertem Fachpersonal durchgeführt werden
Re elmäßi e Reini un
Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte Den
Innenraum mit lauwarmem Wasser und Natron
reinigen
Gut nachwaschen und sorgfältig trocknen
Den Kondensator und den Motorkompressor mit
einer Bürste oder einem Staubsauger reinigen Dies
begünstigt den guten Betrieb mit folglicher
Stromersparnis
Stillstandszeiten
Bei längerem Stillstand des Gerätes, müssen Sie
folgendermaßen vorgehen:
den Stecker aus der Steckdose ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und Zubehörteile
reinigen;
die Türen offen lassen, um im Innern eine gute
Luftzirkulation zu gewährleisten und somit
Geruchsbildung zu vermeiden
Obst und Gemüse: nach vorherigem Säubern und
Waschen in der Gemüseschale (in den
Gemüseschalen) aufbewahren
Butter und Käse: in speziellen Behältern aufbe-
wahren oder in Alu- bzw Plastikfolie einpacken, um
den Kontakt mit der Luft zu vermeiden
Milch in Flaschen: gut verschlossen auf die Konsol
der Innentür stellen
Wenn Bananen, Kartoffeln, Zwiebeln und
Knoblauch nicht verpackt sind, sollen sie nicht
in den Kühlschrank e eben werden.
15
HINTS
Hints for refri eration
Useful hints:
Meat (all types): wrap in polythene bags and place
on the glass shelf above the vegetable drawer
For safety, store in this way only one or two days
at the most.
Cooked foods, cold dishes, etc..: these should be
covered and may be placed on any shelf
Fruit and ve etables: these should be thoroughly
cleaned and placed in the special drawer(s)
provided
Butter and cheese: these should be placed in
special airtight containers or wrapped in aluminium
foil or polythene bags to exclude as much air as
possible
Milk bottles: these should have a cap and should
be stored in the bottle rack on the door
Bananas, potatoes, onions and arlic, if not
packed, must not be kept in the refri erator.
MAINTENANCE
Unplu the appliance before carryin out
any maintenance operation.
Warnin
This appliance contains hydrocarbons in its cooling
unit; maintenance and rechanging must therefore
only be carried out by authorized technicians
Periods of non-operation
When the appliance is not in use for long periods,
take the following precautions:
remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent
unpleasant smells

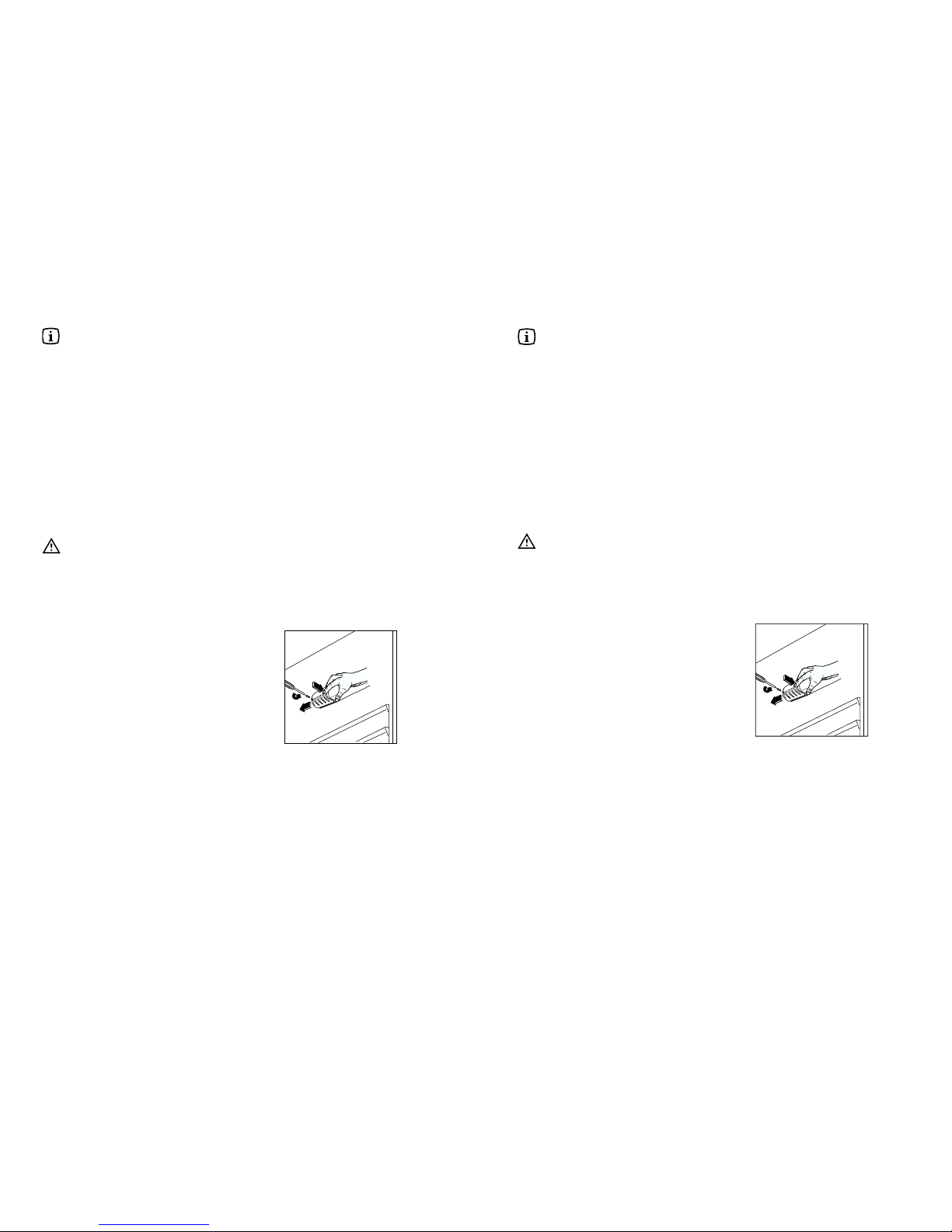

Interior li ht
The light bulb inside the refrigerator compartment
can be reached as shown in the figure
If the light does not come on when the door is
opened, check that it is screwed into place properly
If it still does not light up, change the bulb
The rating is shown on the light bulb cover
D411
Periodic cleanin
Clean the inside with warm water and bicarbonate of
soda
Rinse and dry thoroughly
Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner This operation will
improve the performance of the appliance and save
electricity consumption

7
Wir empfehlen, das in der Mitte der
Abtauwasserrinne des Kühlraumes befindliche
Ablaufloch für das Abtauwasser re elmäßi zu
reini en, um zu vermeiden, daß das
Abtauwasser auf die ein ela erten Lebensmittel
tropft.Verwenden Sie den dafür vor esehenen
Reini er,der sich schon im Ablaufloch befindet.
Abtauen
Die sich auf dem Verdampfer des Kühlschrankes
bildende Reifschicht taut jedesmal in den Stillstand-
zeiten des Motorkompressors von selbst ab Das
Tauwasser läuft durch eine Rinne in eine Plastik-
schale auf der Rückseite des Gerätes (über dem
Kompressor) und verdunstet dort
D037
STÖRUNGEN
Falls das Gerät Störungen aufweisen sollte,
überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen
Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger
Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
• Abtauwasserloch verstopft? (siehe Abschnitt
“Abtauen”)
Sollten Sie nach o e Prüfungen zu keinem Resultat
kommen, so wenden Sie sich bitte an unseren
nächsten Kundendienst
Um ein rasches Beheben des Schadens zu
ermö lichen, ist es beim Anruf an den
Kundendienst notwendi , die Modell- und
Seriennummer anzu eben, die Sie dem
Garantieschein oder dem Typenschild (– linke
Seite – unten) entnehmen können.
14

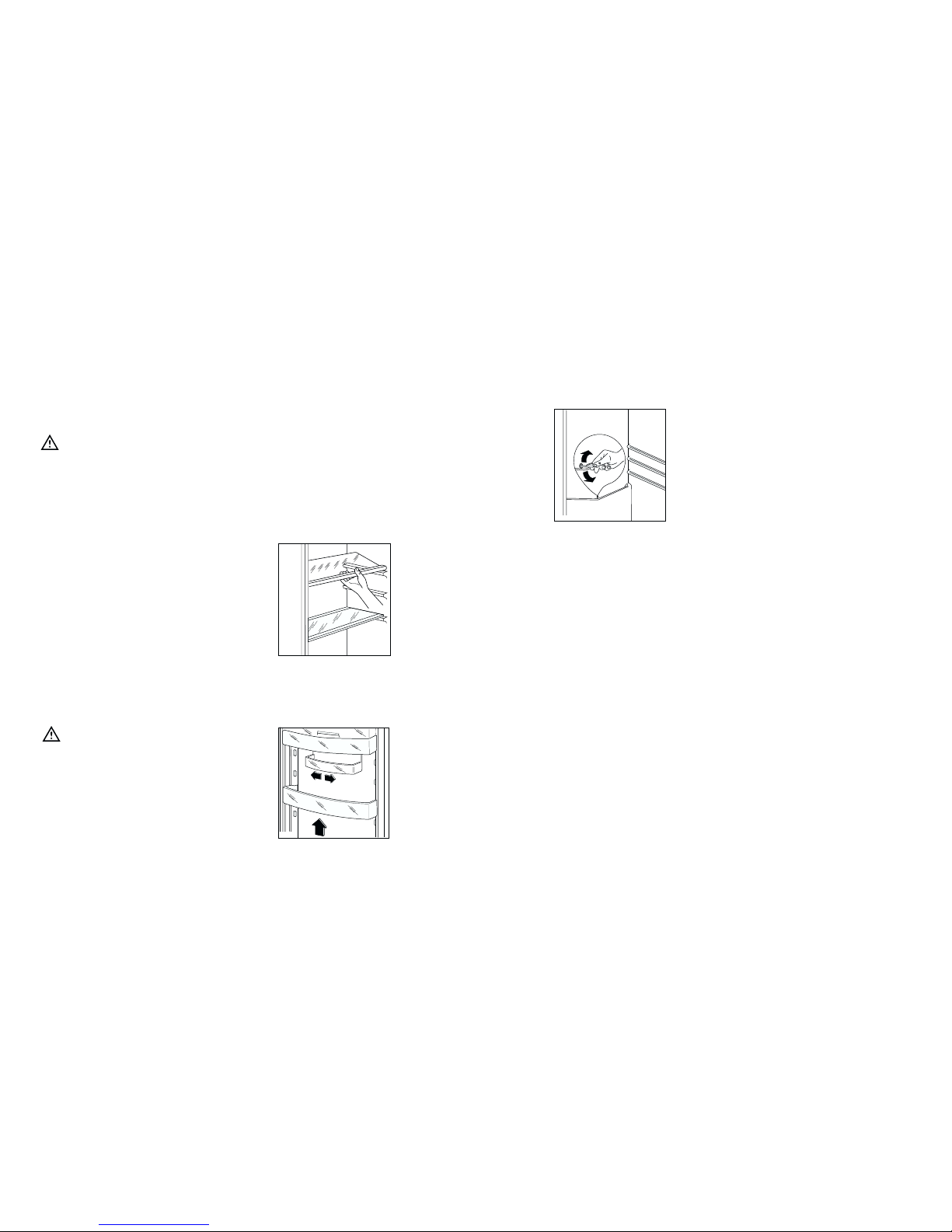

Movable shelves
The walls of the refrigerator are equipped with a
series of runners so that the shelves can be
positioned as desired
D338
Door shelves
The door shelves can be easily removed for
cleaning
Cleanin the interior
Before using the appliance for the first time, wash
the interior and all internal accessories with luke-
warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly
Do not use deter ents or abrasive
powders, as these will dama e the finish.
Operation
Insert the plug into the wall socket
Open the refrigerator door and turn the thermostat
knob, clockwise, beyond the «O» (STOP) position
The appliance will start to operate
To stop operation, simply turn the thermostat knob to
position «O»
Temperature re ulation
The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings
However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance
A medium settin is enerally the most suitable.
Important
If the ambient temperature is hi h or the
appliance is fully loaded, and the appliance is
set to the lowest temperatures, it may run
continuously causin frost to form on the rear
wall. In this case the dial must be set to a hi her
temperature to allow automatic defrostin and
therefore reduced ener y consumption.
USE
Fresh food refri eration
To obtain the best performance:
• do not store warm food or evaporating liquids in
the refrigerator;
• do cover or wrap the food, particularly if it has a
strong flavour
• Position food so that air can circulate freely round it

8
Türanschla wechsel
Zur Transportsicherung wurde die Gerätetür
an beiden Anschlagseiten mit Scharnierstiften
befestigt Je nach Türanschlag, Scharnierstift
auf einer Seite oben und unten entfernen
INSTALLATION
Aufstellun
Das Gerät sollte nicht in der Nähe von Wärme-
quellen wie Heizkörpern oder Öfen aufgestellt und
vor direkter Sonneneinstrahlung geschützt werden
Die beste Leistung erzielt man erfahrungsgemäß bei
Raumtemperaturen
Für den Einbau bitte den entsprechenden Abschnitt
durchlesen
Elektrischer Anschluß
Bevor Sie den Stecker in die Steckdose einstecken,
überprüfen Sie bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des Hauses
übereinstimmen Eine Abweichung von ±6% von der
Nominalspannung ist zulässig Für die Anpassung
des Gerätes an andere Spannungen muß ein
Spartransformator angemessener Leistung
vorgeschaltet werden
Das Gerät muß unbedingt vorschriftsmäßig geerdet
werden Zu diesem Zweck ist der Stecker des
Speisekabels mit dem dafür vorgesehenen Kontakt
versehen Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muß das Gerät
an eine getrennte Erdleitung vorschriftsmäßig und
unter Hinzuziehung eines Fachmanns
angeschlossen werden
Die Erzeu erfirma lehnt jede Verantwortun ab,
falls diese Unfallverhütun svorschrift nicht
beachtet wird.
Dieses Gerät entspricht der fol ende EWG
Richtlinie:
- 87/308 EWG vom 2.6.87 (Deutschland-
Ausführun ) bzw. der ÖVE-Richtlinie Nr. F
61/84 (Österreich-Ausführun ) bezü lich
Funkentstörun .
- 73/23 EWG vom 19/02/73 (Niederspannun )
und fol ende Änderun en;
- 89/336 EWG vom
03/05/89(Elektroma netische Verträ lichkeit)
und fol ende Änderun en.
ACHTUNG!
Es muß möglich sein, das Gerät vom Netz zu
trennen; nach der Installation muß die Steckdose
daher zugänglich bleiben
13
CONTENTS
Warnin s 12
Use - Cleaning the interior - Operation - Temperature regulation - Fresh food refrigeration
Movable shelves - Door shelves 14
Hints - Hints for refrigeration - Maintenance - Periods of no operation - Periodic cleaning
Interior light 15
Maintenance - Defrosting - Customer service and spare parts - Installation - Location
Electrical connection - Door reversibility 16
Installation - Building-in instructions 17
• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance Do not use a
mechanical device or any artificial means to
speed up the thawing process other than those
recommended by the manufacturer Never use
metal objects for cleaning your appliance as it
may get damaged
Installation
• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably For safety reasons, minimum
ventilation must be as shown in the instructions
Attention: keep ventilation openin s clear of
obstruction.
• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable
Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly availa-
ble from the manufacturer or its service agent
• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor
• There are working parts in this product which
heat up Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss See
installation instructions
• Parts which heat up should not be exposed
Wherever possible the back of the product should
be against a wall
Environment Protection
This appliance does not contain asses which
could dama e the ozone layer, in either its
refri erant circuit or insulation materials.The
appliance shall not be discarded to ether with
the urban refuse and rubbish. Avoid dama in
the coolin unit, especially at the rear near the
heat exchan er. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.

9
Gerät in die Nische einschieben bis die
Anschlagleiste (A) unten am Möbel anliegt
Monta eanleitun für den
inte rierten Einbau
Nischenmaße
Höhe 1030 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie aus der
Abb hervorgeht
Achtun : Die Ventilations - Öffnun en müssen
immer sauber ehalten werden.
Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
50 mm
min.
200 cm
2
200 cm
2
min.
D567
PR01
540
50
B
TH
Fugenabdeckprofil am Gerät, wie in Abbildung
gezeigt ankleben
D765
A
D022
44 mm
Beim Einbau bitte beachten, dass die Gehäusekante
vom Gerät zum Rand des Küchenmöbels einen
Abstand von 44 mm haben muss
12
WARNINGS
It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functionin of the appliance and the relevant warnin s.
If this appliance featurin ma netic door seals is to replace an older appliance havin a sprin lock
(latch) on the door or lid, be sure to make that sprin lock unusable before you discard the old
appliance. This will prevent it from becomin a death-trap for a child.
These warnin s are provided in the interest of safety.You must read them carefully before installin or
usin the appliance.
General Safety
• This appliance is designed to be operated by
adults Children should not be allowed to tamper
with the controls or play with the product
• It is dangerous to alter the specifications or
modify this product in any way
• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance
• This appliance is heavy Care should be taken
when moving it
• Ice lollies can cause frost burns if consumed
straight from the appliance
• Take utmost care when handlin your
appliance so as not to cause any dama es to
the coolin unit with consequent possible
fluid leaka es.
• The appliance must not be located close to
radiators or as cookers.
• Avoid prolon ed exposure of the appliance to
direct sunli ht.
• There must be adequate ventilation round the
back of the appliance and any dama e to the
refri erant circuit must be avoided.
• For freezers only (except built-in models): an
ideal location is the cellar or basement.
• Do not use other electrical appliances (such
as ice cream makers) inside of refri eratin
appliances.
Service/Repair
• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person
• This product should be serviced by an authorized
Service Centre, and only genuine spare parts
should be used
• Under no circumstances should you attempt to
repair the appliance yourself Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning Refer to your local
Service Centre, and always insist on genuine
spare parts
• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians
Use
• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only
• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN) The
class of your appliance is shown on its rating
plate
Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible
• Frozen food must not be re-frozen once it has
been thawed out
• Manufacturers’ storage recommendations should
be strictly adhered to Refer to relevant
instructions
• The inner lining of the appliance consists of
channels through which the refrigerant passes If
these should be punctured this would damage the
appliance beyond repair and cause food loss DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice Frost may be removed by using a
plastic scraper Under no circumstances should
solid ice be forced off the liner Solid ice should be
allowed to thaw when defrosting the appliance

10
In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (B) eindrücken
Die Schiene (A) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb ) und die
Position der äußeren Bohrlöcher anzeichnen
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen
20 mm
A
50mm
PR166
PR33
C
A
PR266
AB
C
D
Die Teile A, B, C, D abnehmen, wie in der Abb
gezeigt wird
Die Abdeckung (C) in die Schiene (A) eindrücken,
bis sie einrastet
D726
B
D727
C
D
Tür öffnen und Gerät gegenüber der Bandseite an
die Möbelseitenwand anrücken Gerät mit den 4 bei-
liegenden Schrauben befestigen
Belüttungsgitter (C) und Scharnierabdeckung (D)
aufstecken
11
PR168
PR167/1
D
B
Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen
Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen
Die Abdeckung (D) in die Schiene (B) eindrücken,
bis sie einrastet
Gerätetür und Möbeltür auf ca 90° öffnen Den
Winkel (B) in der Schiene (A) einsetzen Gerätetür
und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb ) Winkel abnehmen und die
Bohrlöcher mit Ø 2mm und einem Abstand von 8
mm von der Türaußenkante ausführen Den Winkel
wieder auf der Schiene anbringen und mit den
mitgelieferten Schrauben befestigen
8mm
PR167
A
B
