JVC CS-ZX6940 User manual
LVT2325-001B
[U]
STEREO-AUTOLAUTSPRECHER:
BEDIENUNGSANLEITUNG
HAUT-PARLEURS AUTO STÉRÉO:
MANUEL D’INSTRUCTIONS
AUTO STEREO LUIDSPREKERS:
GEBRUIKSAANWIJZING
ALTAVOCES ESTEREOFÓNICOS PARA
AUTOMÓVIL: MANUAL DE INSTRUCCIONES
CS-ZX6940
Thank you for purchasing a JVC product.
If a kit is necessary for your car, consult your telephone directory for the nearest
car audio speciality shop (“IN-CAR ENTERTAINMENT” dealer).
Herzlichen Glückwunsch zum Kauf eines JVC-Produkts.
Falls für lhren Wagen ein Einbausatz erfor-derlich ist, wenden Sie sich bitte an
lhren nächsten Auto-Stereo-Fachhändler.
Merci pour avoir acheté un produit JVC.
Si un kit est nécessaire pour votre voiture, consulter votre annuaire téléphonique
pour chercher le revendeur d’accessoires audio pour automobile le plus proche.
Dank u voor de aanschaf van een JVC product.
Als extra gereedschap nodig is voor inbouwen in uw auto, raadpleeg dan de
telefoongids voor de dichtstbijzijnde in auto audio gespeciali-seerde winkel.
Gracias por la compra de un producto JVC.
Si fuera necesario un juego de instalación para su automóvil, consulte la guía
telefónica para ubicar la tienda especialista en audio para automóviles más
cercana.
Vi ringraziamo innanzi tutto per avere acquistato questo prodotto JVC.
Se desiderate acquistare un kit per la vostra auto cercate nell’elenco telefonico
il più vicino rivenditore “IN-CAR ENTERTAINMENT” specializzato in accessori
audio.
Tack för att du köpt en JVC produkt.
Behövs monteringsats för din bil, se i telefon-katalogen för närmaste bilradioaffär.
Благодарим Вас за приобретение изделия компании JVC.
Если Вам для автомобиля понадобится полный аудио комплект, обратитесь
к ближайшему специализированному магазину автомобильного аудио.
Дякуємо за придбання продукції JVC.
Якщо Вам для автомобіля знадобиться повний аудіо комплект, зверніться до
найближчого до Вас спеціалізованого магазину автомобільного аудіо.
.JVC
.)“”
JVC
.)“IN-CAR ENTERTAINMENT”
Specifications / Spezifikationen / Spécifications / Technische gegevens / Especificaciones / Specifiche /
Specifikationer / Технические характеристики / Технічні характеристики / /
Type: 15 cm x 23 cm (6” x 9”) 4-Way Coaxial Speaker
Power Handling Capacity: 550 W (Peak Power); 80 W (RMS)
Impedance: 4 W
Magnet Mass: 570 g(20.1 oz)
Mass: 1.73 kg(3.9 lbs)
Typ: 15 cm x 23 cm 4-Wege-Koaxiallautsprecher
Belastbarkeit: 550 W (Spitzenleistung); 80 W (eff.)
Impedanz: 4 W
Magnetgewicht: 570 g(20,1 oz)
Gewicht: 1,73 kg(3,9 lbs)
Type: 15 cm x 23 cm Haut-parleur coaxial à quatre voies
Puissance admissible: 550 W (Puissance de crête); 80 W (RMS)
Impédance: 4 W
Masse de l’aimant: 570 g(20,1 onces)
Masse: 1,73 kg(3,9 lb)
Type: 15 cm x 23 cm 4-Weg coaxiale luidspreker
Uitgangsvermogen: 550 W (Piekvermogen); 80 W (RMS)
Impedantie: 4 W
Gewicht magneet: 570 g(20,1 ons)
Gewicht: 1,73 kg(3,9 lbs)
Tipo: 15 cm x 23 cm Altavoz coaxial de 4 vías
Potencia máxima: 550 W (Potencia pico); 80 W (RMS)
Impedancia: 4 W
Masa del imán: 570 g(20,1 onzas)
Masa: 1,73 kg(3,9 libras)
Tipo: Diffusore coassiale a 4 vie da 15 cm x 23 cm
Potenza massima: 550 W (potenza di picco); 80 W (potenza RMS)
Impedenza: 4 W
Peso del magnete: 570 g(20,1 once)
Peso totale: 1,73 kg(3,9 libbre)
Typ: 15 cm x 23 cm 4-vägs koaxial högtalare
Spänningskapacitet: 550 W (Toppström); 80 W (RMS)
Impedans: 4 W
Magnetvikt: 570 g(20,1 oz)
Vikt: 1,73 kg(3,9 lbs)
Тип: 15 см x 23 см Четырехполосная коаксиальная акустическая система
Максимальная выходная мощность: 550 Вт (Пиковая мощность); 80 Вт (среднеквадратичное значение)
Полное сопротивление: 4 Ом
Вес магнита: 570 г (20,1 унция)
Вес: 1,73 кг (3,9 фунта)
Тип:
15 см x 23 см Чотириполосна коаксіальна акустична система
Максимальна потужність: 550 Вт (Пікова потужність); 80 Вт (середньоквадратичне значення)
Повний опір: 4 Ом
Вага магніту: 570 г (20,1 унція)
Вага: 1,73 кг (3,9 фунта)
x
(RMS)
x
(RMS)
Информация о продукции
Производитель: ДжейВиСи КЕНВУД Корпорейшн 3-12, Морийячо, Канагава-ку, Йокохама-ши, Канагава 221-0022, Япония
Автомобильная Акустическая Система
Завод-изготовитель ХАНГЖОУ МАНКО ЭЛЕКТРОНИКС КО.,ЛТД
NO.77 Чунчао роад, Ксяошан, Зона экономических и технических разработок, Хангжоу. Китай. 311231
Импортер и Представитель Производителя в России ООО «ДжейВиСи СНГ»
127018 Москва, ул. Сущевский Вал, дом 31, строение 1.
* Design and specifications are subject to change without notice.
* Konstruktion und Spezifikationen können ohne vorherige Ankündigung geändert
werden.
* La conception et les spécifications sont sujettes à changement sans notification.
* Wijzigingen van constructie en specificaties voorbehouden.
* El diseño y las especificaciones están sujetos a cambio sin previo aviso.
* Aspetto e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
* Utformning och specifikationer kan ändras utan förbehåll.
* Дизайн и технические характеристики могут быть изменены без
предварительного уведомления.
* Дизайн та технічні характеристики можуть бути змінені без попередження.
*
*
Parts / Teile / Pièces / Onderdelen / Piezas / Parti / Delar /
Комплектация / Комплектація / /
x 2
2.8 (1/8)
5.2 (7/32)
For Customer Use:
Enter below the Model No. and Serial No. which is
located either on the rear or bottom of the speaker
unit. Retain this information for future reference.
Model No.
Serial No.
0910NSMMDWTKW
EN, GE, FR, NL, SP, IT, SW, RU, UK, AR, PE
© 2011 JVC KENWOOD Corporation
CAR STEREO SPEAKER: INSTRUCTIONS
DIFFUSORI STEREO PER AUTO: ISTRUZIONI
BILSTEREOHÖGTALARE: BRUKSANVISNING
АВТОМОБИЛЬНАЯ АКУСТИЧЕСКАЯ СИСТЕМА:
ИНСТРУКЦИИ ПО ЗКСПЛУАТАЦИИ
АВТОМОБІЛЬНА АКУСТИЧНА СИСТЕМА:
ІНСТРУКЦІЇ
5 m (16 ft.)
1Grille/Grill/Grille/Rooster/Rejilla/
Mascherina/Grill/Защитная
решетка/Гриль/ /
2Screw/Schraube/Vis/
Schroef/Tornillo/Viti/
Skruv/Винт/Гвинт/ /
6Speaker cord/Lautsprecherkabel/Cordon de haut-parleur/
Luidsprekersnoer/Cordón de altavoz/Cavi per diffusori/Högtalarkabel/
Кабель динамика/Кабель гучномовця/ /
Unit : mm (inch) / Einheit : mm (in.) / Unité : mm (pouce) / Unit : mm (inch) /
Unidad : mm (pulg.) / Unità: mm (pollici) / Enhet : mm (inch) / Единицы
измерения : мм (дюйма) / Одиниця виміру : мм (дюйма) / /
Dimensions / Abmessungen / Dimensions / Afmetingen / Dimensiones / Dimensioni / Mått / Размеры / Розміри / /
4Speed nut/Schnellmontagemutter/
Écrou rapide/Clipmoer/Tuerca de
apriete rápido/Dadi autobloccanti/
Snabbmutter/Гайка/Гайка/
/
3Screw/Schraube/Vis/
Schroef/Tornillo/Viti/
Skruv/Винт/Гвинт/ /
M4 x 75 (2-31/32)
x 8
ø 4 (Dia. 3/16) x 25 (1)
x 8
ø 4 (Dia. 3/16)
x 8
x 8
M4
5Hex nut/Sechskantmutter/Écrou
hexagonal/Zeshoekige moer/
Tuerca hexagonal/Dado esagonale/
Sexkantsmutter/Шестигранная гайка/
Шестигранна гайка/ /
234.8(9-1/4)
4- 4.5(Dia.3/16)
167(6-19/32)
120(4-3/4)
163(6-7/16)
217.4(8-9/16)
267.5(10-9/16)
80.5(3-3/16)17.2(11/16)
110(Dia.4-11/32)
39.7(1-19/32)
146(5-3/4)
189(7-15/32)
CS-ZX6940[U]ff_r1.indd 1 11/11/04 13:35

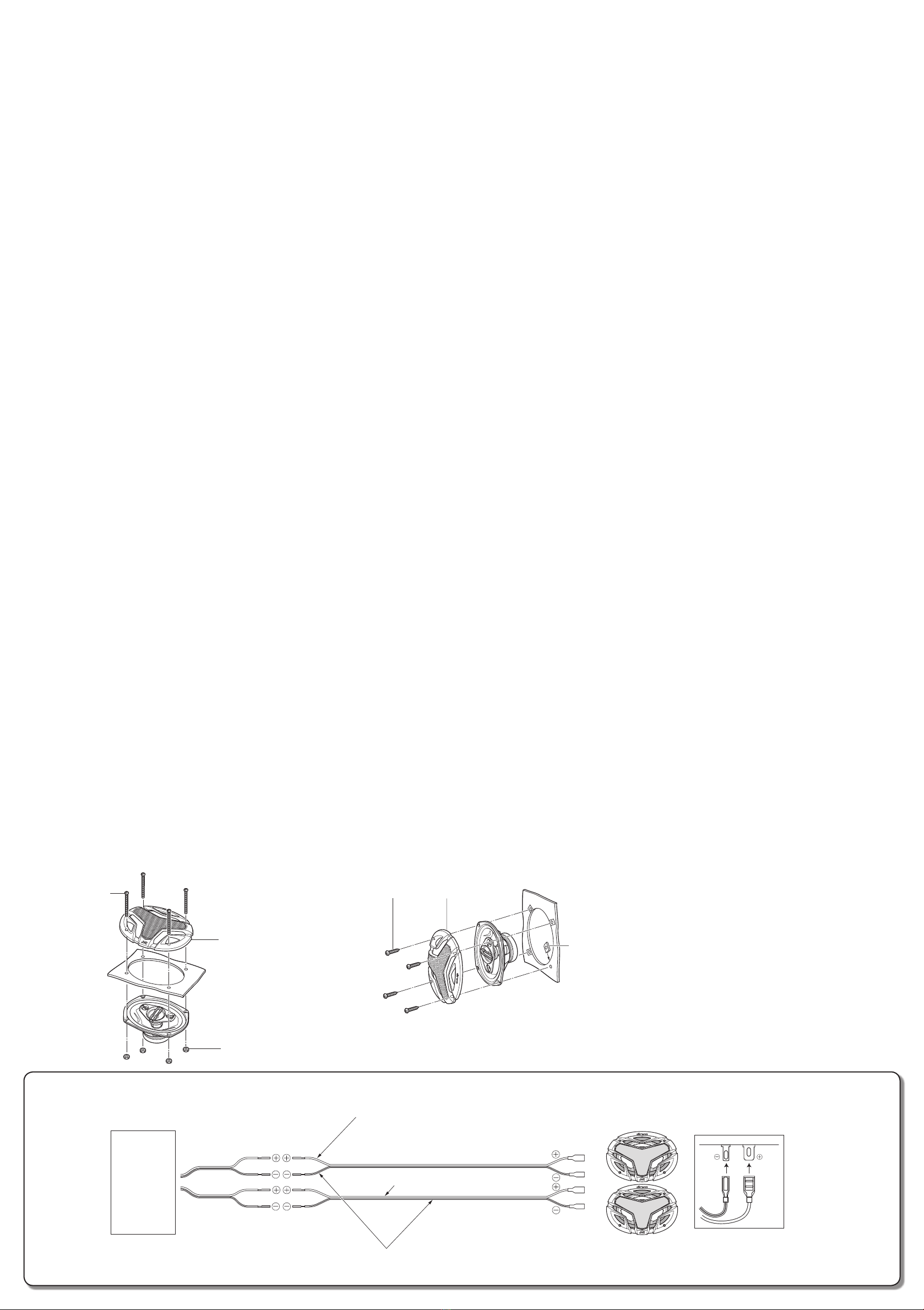

Connection / Anschluss / Connexion / Aansluiten / Conexión / Collegamento / Anslutning / Соединение / З’єднання / /
For Proper Installation and Use
• Wheninstalling,leaveareasonableamountofslackinthewiressoasnotto
damage or cut them.
• Becarefulnottoaccidentallykickthespeakersorsubjectthemtostrongshocks.
• Checkthewateroutletatthebottomofthedooroccasionallytoensurethatit
drains well and does not let rain water come in.
• Beforeconnectingthespeakerstotheamplifier,turnoffthepowerofthe
amplifier so as not to damage the speakers.
• Whencleaningthespeakers,wipethesurfacegentlywithasoftcloth.Donot
apply thinner or solvent.
How to Install:
1. Ensure that enough space will be left around the speakers so they will not
damage or disturb any parts of the vehicle.
2. Make the holes for the speakers and screws using the paper pattern.
3. Wire the speakers.
4. Mount the speakers using the supplied screw kit. (Fig. 1, 2)
Für richtige Installation und Verwendung
• BeimEinbauenimmerausreichendesSpielindenKabelnsicherstellen,damit
diese nicht beschädigt oder gerissen werden.
• Daraufachten,nichtversehentlichdieLautsprecherzutretenoderstarken
Erschütterungen auszusetzen.
• DenWasserablaufanderUnterseitederTürgelegentlichprüfen,um
sicherzustellen, dass Wasser gut abläuft und sich kein Regenwasser
ansammelt.
• VordemAnschließenderLautsprecheramVerstärkerimmerdie
Stromversorgung des Verstärkers ausschalten, damit die Lautsprecher nicht
beschädigt werden.
• BeimReinigenderLautsprecherdieOberflächevorsichtigmiteinemtrockenen
weichen Lappen abwischen. Keine flüchtigen organischen Lösungsmittel
verwenden.
Installation:
1. Sicherstellen, dass ausreichend Platz vorhanden ist, damit die Lautsprecher
nicht Teile des Fahrzeugs beschädigen oder behindern.
2. Die Öffnungen für die Lautsprecher sowie Schraubenlöcher mit der
Papierschablone herstellen.
3. Die Lautsprecher verkabeln.
4. Die Lautsprecher mit dem mitgelieferten Schraubensatz befestigen. (Abb. 1, 2)
Pour une installation et une utilisation correctes
• Lorsdel’installation,laissezsuffisammentdejeupourlescâblesdefaçonàne
pas les endommager ou les couper.
• Faitesattentiondenepasfrapperaccidentellementlesenceintesnideles
soumettre à des chocs importants.
• Vérifiezdetempsentempslasortied’eauenbasdelaportepourvousassurer
qu’elle laisse bien l’eau s’écouler et la laisse pas s’accumuler à l’intérieur.
• Avantdeconnecterlesenceintesàl’amplificateur,mettezl’amplificateurhors
tensiondefaçonànepasendommagerlesenceintes.
• Pournettoyerlesenceintes,essuyezleursurfacedoucementavecunchiffon
doux. Ne pas appliquer de diluant ni de solvant.
Installation:
1. Assurez-vousqu’ilyasuffisammentd’espaceautourdesenceintesdefaçon
qu’elle n’endommager ni perturbe aucune pièce du véhicule.
2. Faites des trous pour les enceintes et les vis en utilisant le patron en papier.
3. Faiteslecâblagedesenceintes.
4. Montez les enceintes en utilisant le kit de vis fourni. (Fig. 1, 2)
Voor een juiste installatie en gebruik
• Zorgdatervoldoendespelingindedradenisbijhetinstallerenzodatdedraden
niet worden beschadigd of doorgesneden.
• Weesvoorzichtigentrapniettegendeluidsprekersenstelzenietaanschokken
onderhevig.
• Controleerperiodiekdatdewaterafvoeraandeonderkantvanhetportiergoed
is en er geen regenwater in het portier komt.
• Voorkombeschadigingvandeluidsprekersenschakelderhaveldestroomvan
de versterker uit alvorens de luidsprekers met de versterker te verbinden.
• Veegdeluidsprekersvoorzichtigschoonmeteenzachtdoekje.Gebruikgeen
thinner of oplosmiddelen.
Installeren:
1. Zorg dat er voldoende ruimte rond de luidsprekers blijft zodat de luidspreker
geen andere onderdelen van de auto kunnen beschadigen of de werking ervan
hinderen.
2. Gebruik het papieren patroon voor het maken van gaten voor de luidsprekers
en schroeven.
3. Sluit de draden van de luidsprekers aan.
4. Bevestig de luidsprekers met het bijgeleverde schroefsetje. (Afb. 1, 2)
Para la instalación y uso correcto
• Cuandoinstalelosaltavocesenlaspuertas,dejequeloscablescuentencon
una flojedad razonable para prevenir daños o cortes en los mismos.
• Tengacuidadodenogolpearaccidentalmentelosaltavocesconelpieode
aplicar un impacto fuerte.
• Verifiqueocasionalmentelasalidadeaguaenelfondodelapuertapara
asegurarse de que drena perfectamente, no quedando agua residual en el
interior de la puerta.
• Antesdeconectarlosaltavocesalamplificador,apágueloparaevitardañosen
los altavoces.
• Cuandolimpielosaltavoces,utiliceunpañosuaveyfrotelasuperficiecon
cuidado. No aplique solventes ni diluyentes.
Cómo instalarlos:
1. Considere un espacio suficiente alrededor de los altavoces para evitar que se
dañen o que interfieran con otras partes del vehículo.
2. Realice los orificios para los altavoces y tornillos utilizando el patrón de papel.
3. Tienda los cables para los altavoces.
4. Monte los altavoces utilizando el juego de tornillos suministrado. (Figs.1, 2)
Correttezza d’installazione e d’uso
• Durantel’installazionesisuggeriscedilasciareunpo’dilascoaicaviaffinché
non si danneggino o spezzino.
• Evitaredicolpireidiffusoriconipiediedisottoporlicomunqueafortiurti.
• Accertarsiditantointantochel’uscitadell’acquadalfondodelleportierescarichi
bene e non lasci entrare la pioggia.
• Primadicollegareidiffusoriall’amplificatorelosidevespegnereinmododanon
correre il rischio di danneggiarli.
• Perlapuliziasuperficialedeidiffusorisideveusareesclusivamenteunpanno
morbido. Non si devono usare diluenti né solventi.
Come eseguire l’installazione:
1. Lasciare spazio a sufficienza attorno ai diffusori affinché non danneggino né
ostacolino altre parti dell’auto.
2. Eseguire i fori per i diffusori e le viti servendosi del modello di carta.
3. Collegarvi i cavi.
4. Montare i diffusori servendosi delle viti fornite in dotazione (come mostrano le
figure 1 e 2).
För korrekt installation och användning
• Setillattlåtakablarnavaratillräckligtslakavidinstallation,såattdeinteskadas
eller skärs av.
• Setillattintehögtalarnasparkastillavmisstagellerutsättsförkraftigastötar.
• Kontrolleradåochdåattavrinningenavvattenfrånnederkantenpådörrarna
fungerar, så att inte regnvatten tränger in.
• Slåavströmmentillslutsteget,innanhögtalarnaanslutstillslutsteget,förattinte
högtalarna ska skadas.
• Rengörhögtalarnagenomatttorkaavytanförsiktigtmedenmjuktygtrasa.
Använd inte thinner eller lösningsmedel.
Installationsåtgärder:
1. Se till att tillräckligt stort utrymme lämnas runt högtalarna, så att de inte skadar
eller stör någon del av fordonet.
2. Använd pappersmallen till att öppna upp hålen för högtalarna och skruvar.
3. Dra kablarnas högtalare.
4. Montera högtalarna med hjälp av medföljande skruvsats. (Fig. 1, 2)
Для надлежащей установки и эксплуатации
• При установке оставляйте разумный запас слабины проводов, чтобы не
повредить или не порезать их.
• Соблюдайте осторожность, чтобы случайно не пнуть динамики, и не
подвергайте их сильным ударам.
• Периодически проверяйте водоотводное отверстие в нижней части
двери, чтобы убедиться в том, что оно обеспечивает хороший дренаж и не
пропускает дождевую воду внутрь.
• Перед тем как подсоединять динамики к усилителю, выключите питание
усилителя, чтобы не повредить динамики.
• Выполняя чистку динамиков, осторожно протирайте поверхность мягкой
тканью. Не применяйте разбавители или растворители.
Как устанавливать:
1. Убедитесь в том, что вокруг динамиков останется достаточное
свободное пространство, чтобы они не вызывали повреждений или
проблем для каких-либо других частей автомобиля.
2. Пользуясь бумажным шаблоном, проделайте отверстия для динамиков и
крепежных винтов.
3. Выполните проводку для подсоединения динамиков.
4. Смонтируйте динамики с помощью прилагаемого набора крепежных
винтов. (Рис. 1, 2)
Для належного встановлення та експлуатації
• Під час встановлення залишайте помірний запас послаблення проводів,
щоб не пошкодити та не порізати їх.
• Будьте обережні, щоб випадково не пхнути гучномовці та не піддавайте їх
сильним ударам.
• Періодично перевіряйте водовідвідний отвір у нижній частині двері,
щоб переконатися у тому, що він забезпечує належне дренування та не
пропускає дощову воду всередину.
• До того, як з’єднати гучномовці з підсилювачем, відключить живлення
підсилювача, щоб не пошкодити гучномовці.
• Під час чищення гучномовців обережно протирайте поверхню м’якою
тканиною. Не застосовуйте розріджувачі або розчинники.
Як встановлювати:
1. Переконайтеся у тому, що навколо гучномовців залишається достатньо
вільного простору, щоб вони не викликали пошкоджень або проблем для
інших частин автомобілю.
2. Користуючись паперовим трафаретом, зробіть отвори для гучномовців та
кріпильних гвинтів.
3. Виконайте проводку для з’єднання гучномовців.
4. Змонтуйте гучномовці за допомогою набору кріпильних гвинтів, що
додається. (Мал. 1, 2)
•
•
•
•
•
•
•
•
•
•
Fig. 2 / Abb. 2 / Fig. 2 / Afb. 2 / Fig. 2 / Fig. 2 / Fig. 2 / Рис. 2 / Мал. 2 /
/
1
Grille / Grill / Grille / Rooster / Rejilla / Mascherina / Grill / Защитная решетка /
Гриль /
/
2Screw / Schraube / Vis / Schroef / Tornillo / Viti / Skruv / Винт / Гвинт / /
3Screw / Schraube / Vis / Schroef / Tornillo / Viti / Skruv / Винт / Гвинт / /
4Speed nut / Schnellmontagemutter / Écrou rapide / Clipmoer /
Tuerca de apriete rápido / Dadi autobloccanti / Snabbmutter / Гайка / Гайка /
/
5Hex nut / Sechskantmutter / Écrou hexagonal / Zeshoekige moer / Tuerca
hexagonal / Dado esagonale / Sexkantsmutter / Шестигранная гайка /
Шестигранна гайка / /
Fig. 1 / Abb. 1 / Fig. 1 / Afb. 1 / Fig. 1 / Fig. 1 / Fig. 1 / Рис. 1 / Мал. 1 /
/
5
1
32 1
4
Black lined / Schwarz gestreift / Ligne noire / Wart streepie /
Con línea negra / A strisce nere / Svart rand / Чёрный провод /
Чорний провід / /
White/Weiß/Blanche/Wit/Blanco/
Bianco / Vit / Белый / Білий / /
Gray / Grau / Gris / Grijs / Gris / Grigio /
Grå / Серый / Сірий / /
Amplifier
Verstärker
Amplificateur
Versterker
Amplificador
Amplificatore
Förstärkare
Усилитель
Підсилювач
Right / Rechts / Droite / Rechts / Derecho / Destra /
Höger / Правый / Правий / /
Left / Links / Gauche / Links / Izquierdo /
Sinistra / Vänster / Левый / Лівий / /
CS-ZX6940[U]ff_r1.indd 2 11/11/04 13:35
Other JVC Car Speakers manuals
