Kamino TENNESSEE User manual

Montageanleitung
GAS-GRILLWAGEN
TENNESSEE
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 1 21.11.17 16:20

2
DE Sicherheitshinweise
• Das Gerät darf nur im Freien benutzt werden!
• Verwenden Sie hitzebeständige Grillhandschuhe
(PSA Kat. II, DIN EN 407) und verwenden Sie eine
Grillzange wenn Sie den Grill bedienen.
• Das Gerät muss während des Betriebs von brennbaren
Materialien ferngehalten werden.
• Das Gerät während des Betriebs nicht bewegen.
• NachGebrauchdieGaszufuhranderGasascheschließen.
• Keine Veränderungen am Gerät vornehmen.
• ACHTUNG!ZugänglicheTeilekönnensehrheißsein.
Kinder fernhalten.
• Verwenden Sie das Gerät nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen!
• Verwenden Sie weder Holzkohle, Grillbriketts oder
Lavasteine im Grill!
• Lassen Sie das Gerät nicht unbeaufsichtigt!
• Den Gasgrill nicht in eine Einschubkonstruktion einbauen!
Der Gasgrill muss frei stehen!
• KeineGasaschen(Reserveaschen)inderderNähe
des Gasgrills!
• Sollten Fette Feuer fangen, alle Brenner zudrehen und
denDeckelschließenbisdieFlammenersticktsind.
Niemals mit Wasser löschen!
• DeckenSiedenGasgrillunddieGasascheundderen
Belüftungsöffnungen während des Gebrauchs nicht ab!
• DieGasaschemussnebendemGerätstehenundnicht
in der Nähe anderer Wärmequellen.
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des
Gerätes. Lesen Sie sorgfältig und bewahren Sie die Anleitung
für die weitere Verwendung auf!
Sicherheitshinweise
Allgemeine Sicherheitshinweise
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 2 21.11.17 16:20

3
DE Sicherheitshinweise
• DrehenSiealleRegleraufOFFsobaldSieGasgeruch
wahrnehmen!
• Kontrollieren Sie sämtliche Verbindungsstellen zwischen
GasascheundGerätvorjedemGebrauch.Benutzen
Sie den Gasgrill nicht, wenn Sie Beschädigungen
festgestellt haben! Gleiches gilt für den Gasschlauch!
• Der Gasschlauch muss locker hängen, darf nicht unter
Spannung stehen, geknickt oder verdreht werden.
KontrollierenSiedenGasschlauchvorjederBenutzung
aufRisseodersonstigeBeschädigungen.Nichtbenutzten,
wenn Beschädigung festgestellt wurden!
• HaltenSiedenGasschlauchfernvonheißenGeräteteilen!
Batteriehinweise
• Batterien dürfen nur von Erwachsenen gewechselt werden!
• Batterien gehören nicht in Kinderhände!
• Verwenden Sie nur die empfohlenen Batterien oder die
eines gleichartigen Typs!
• Ungleiche Batterietypen oder neue und gebrauchte
Batterien nicht zusammen verwenden!
• Beim Einlegen der Batterien auf die richtige Polarität achten!
• Bei längerem Nichtgebrauch des Produktes bitte Batterien
entnehmen!
• Leere Batterien dem Produkt entnehmen!
• NichtwiederauadbareBatteriendürfennichtgeladen
werden!
• Anschlussstellennichtkurzschließen!
• Batterien nicht ins Feuer werfen!
• Batterien nicht gewaltsam öffnen!
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 3 21.11.17 16:20

4
DE Sicherheitshinweise
Anschließen der Gasasche
Leckageprüfung
• DasGerätkannmit5–15kgGasaschenbetriebenwerden.
DieGasaschedarfmax.einenDurchmesservon31,5cm
haben und nicht höher als 58 cm sein.
• DieGasascheimmernebendasGerätstellen!Platzieren
SiedieGasascheniemalshinterdenTürendesGerätes!
• Der Gasgrill darf nur mit Butan- oder Propangas und einem
50mbarRegler(Druckminderer)aneinemexiblenGas-
schlauch betrieben werden. Beachten Sie die Hinweise
desGasaschenherstellers/-verleiherunddiedesRegler-
herstellers!
• DerGasschlauchdarfnichtlängeralsmax.1,50msein.
• SchließenSiedieGasascheniemalsinderNähevon
Zündquellenan!GleichesgiltfürdenTauschvonGasaschen.
•
DieGaszufuhrmussausgeschaltetseinundalleReglermüssen
inderOFF-Positionstehen
• Stellen Sie eine Seifenlauge aus Wasser und Flüssigseife her
(80%Wasser/20%Flüssigseife).
• BefeuchtenSiedieAnschlüsseunddieReglermitder
Seifenlauge.
• DrehenSieGaszufuhraufunddieRegleraufON.
•
Sollten sich nun an den Verbindungsstellen Seifenblasen bilden,
liegteinLeckvor.DENGASGRILLINDIESEMFALLNICHTIN
BETRIEBNEHMEN!
• Bilden Sich keine Blasen, sind alle Verbindungen dicht und Sie
können den Gasgrill benutzen. Stoppen Sie die Gaszufuhr und
reinigen Sie Anschlüsse, sodass sich keine Seifenlauge mehr
daranbendet.
Eine Leckageprüfung muss vor der ersten Inbetriebnahme und
regelmäßigbeimAnschlusseinerneuenGasaschedurchgeführt
werden um sicherzustellen, dass die Verbindungen dicht sind und
kein Gas austritt.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 4 21.11.17 16:20

5
DESicherheitshinweise/ZündenderBrenner
Aufstellort
• Das Gerät darf nur im Freien benutzt werden!
• Das Gerät muss auf einer ebenen, feuerfesten Fläche stehen.
• Das Gerät muss in einer Entfernung von mind. 1 m entfernt
vonbrennbarenOberächeninkl.Bäumen,Zäunen,
Sträuchern etc. stehen.
• InderNähedesGasgrillsistRauchenverboten.Gleichesgilt
füroffeneFlammenoderFunkenjeglicherArt.
1. Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des
Gerätes
2. Öffnen Sie den Deckel.
3. Prüfen Sie, dass sich alle Bedienknöpfe der Brenner in der
PositionOFFbenden
WARNHINWEIS:BevorSiedasVentilanderGasasche
öffnen,
müssen sich die Bedienknöpfe aller Brenner in der
PositionOFFbenden.
4. ÖffnenSiedasGasaschenventilanderGasasche,wiees
entsprechend der Bedienungsanleitung vorgesehen ist.
5. ZündenSiedieeinzelnenBrenner,indemSiedenReglerknopf
drücken und entgegengesetzt des Uhrzeigersinns drehen, bis
das Zündungszeichen MAX erreicht ist.
6. Drücken Sie den elektronischen Zündknopf und halten Sie
diesen für 5 Sekunden gedrückt.
7. Zünden Sie die übrigen Brenner analog.
8. WARNHINWEIS: Falls ein beliebiger Brenner nicht innerhalb
vonfünfSekundenzündet,drehenSiedieReglerknöpfeder
BrennerindiePositionOFFundschließenSiedasVentilan
derGasasche.WartenSie5Minuten,damitdasGasentweichen
kann, bevor Sie die oben beschriebenen Schritte erneut durch-
führen.
Zünden der Brenner
Hauptbrenner
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 5 21.11.17 16:20

6
DEZündenderBrenner/HinweisezumGrillen
1. ZündenSiedenSeitenbrenner,indemSiedenReglerknopf
drücken und entgegengesetzt des Uhrzeigersinns drehen, bis
das Zündungszeichen MAX erreicht ist.
2. Drücken Sie den elektronischen Zündknopf und halten Sie
diesen für 5 Sekunden gedrückt.
3. DrehenSiedenReglerknopfaufdiegewünschteEinstellung.
Seitenbrenner
Hinweise zum Grillen
• Tragen Sie immer Grillhandschuhe.
• Entfernen Sie überschüssiges Fett vom Grillgut um ein
eventuell auftretendes Fettfeuer zu vermeiden.
• Überfüllen Sie den Grillrost nicht! Es dürfen nicht mehr als
50%derGrillächebelegtwerdenumeineÜberhitzungzu
vermeiden!
• ReibenSiedenGrillrostunddasWarmhaltegittermit
Speiseöl ein um ein Ankleben des Grillguts zu vermeiden.
• Nach dem Grillen: Öffnen Sie den Deckel, drehen Sie die
Reglerauf“MAX“undlassenSiediesefürca.5Minuten
brennen. Am Grillrost verbliebene Grillgutreste verbrennen
unddieanschließendeReinigungdesabgekühlten
Gerätes/Grillrostesisteinfacher.
• GrillenSieniemalsohneordnungsgemäßeingesetzte
Fettauffangschale!
• NachGebrauchdasSchließventilderGasascheschließen.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 6 21.11.17 16:20

7
DEReinigungundWartung
Reinigung und Wartung
• ReinigenSiedasGerätregelmäßignachjedemGebrauch.
• Lassen Sie alle Teile komplett abkühlen bevor Sie mit der
Reinigungbeginnen.
• Verwenden Sie keine scharfkantigen Gegenstände
undaggressiveReinigungsmittel.BenutzenSieeinen
Schwamm/einTuchundmildeSeifenlauge.TrockenSie
alleTeilenachderReinigung.
• Bewahren Sie den Gasgrill an einem geschützten und
trockenenOrtauf.
• Wenn Sie das Gerät mit einer Abdeckplane vor Witterungs-
einüssenschützen,kontrollierenSieesregelmäßigauf
Kondenswasser, welches sich unter der Abdeckplane bilden
kann. Trocken Sie das Gerät mit einem Tuch.
• TrennenSiedieGasaschevomGerät,wennSiedenGrill
nicht benutzen.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 7 21.11.17 16:20

8
DEReinigungundWartung
Reinigung der Venturidüse
• Verunreinigungen in der Venturidüse durch kleine Insekten,
Spinnen, Spinnennetzte, Insektennester usw. können zu
einemRückstaufeuerführen!HaltenSiedieVenturidüse
immersauberundkontrollierenSiesieregelmäßig!
• SollteeszueinemRückstaufeuerkommen,stellenSiedie
GaszufuhrsofortanderGasascheab!
• Hinweise auf Verschmutzung der Venturidüse sind:
- Gasgeruch
-Gerätheiztungleichmäßig
- Gerät erreicht nicht die nötige Temperatur
-Brennermachknackende/knallendeGeräusche
• ReinigenSiedieVenturidüsemiteinemPfeifenreiniger.
• Montieren Sie die Venturidüse wieder und achten Sie stets
darauf, dass die Venturidüse sicher und passgenau auf die
Gasdüse geschoben wird!
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 8 21.11.17 16:20

9

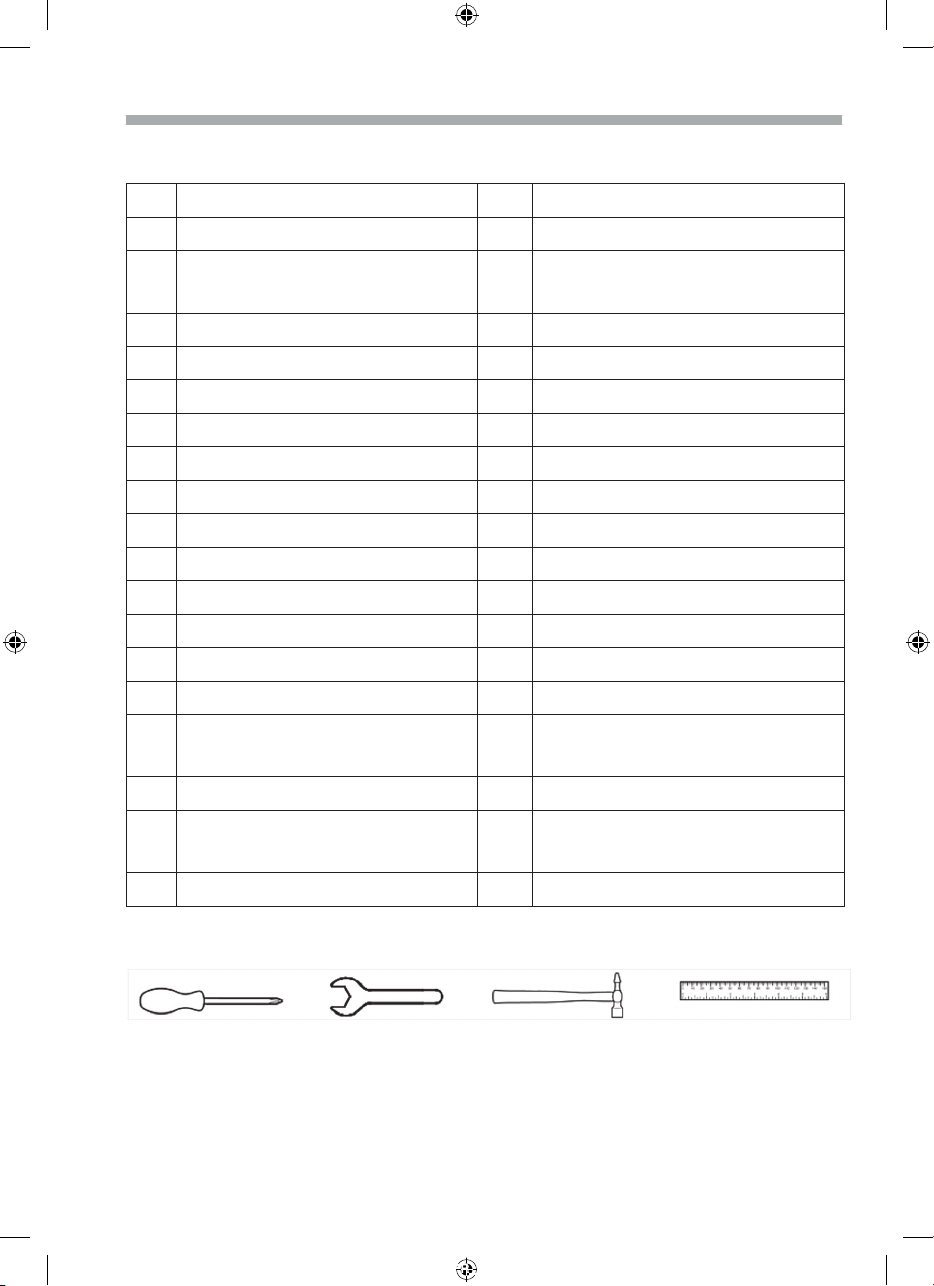

DE Teileliste
Teileliste Gas-Grillwagen Tenesse
A1xDeckelgriff T1xUnterbauRückseite
B1xThermometer U1xUnterbauBodenplatte
C1xGrillgehäusemitGas-
schlauch/Druckminderer
V1x
Untere, vordere Türstrebe
D7xRegler W1xMagnet
E1xWarmhalterost X2xRadmitBremse
F3xGrillrost Y2xRad(ohneBremse)
G6xBrennerabdeckung Z1xRechteTür
H1xReglereinfassung A1 1xRechteSeiteUnterbau
I1xGriffAblagetisch B1 1xSeitenbrennergitter
J1xAblage C1 1xSeitenbrennerDüse
K1xBatterieTypAA1,5V D1 1xSeitenbrennerPlatte
L1xFettpfanne AA 40xSchraubeM6x16mm
M1xFettauffangbehälter BB 16xM6Federscheibe
N2xTürgriff CC 16xM6Unterlegscheibe
O 1xLinkeSeiteUnterbau DD 6xSchraubeM4x10mm
P1xLinkeTür EE 2xObererScharnierstift
(Tür)
Q1xZündkabel FF 2xM6Flügelmutter
R 1xObereTürstrebe GG 1xM10–M6Schrauben-
schlüssel
S2xZylinderhalterung
Benötigte Werkzeuge:
Ungefähre Aufbauzeit: 45 Minuten mit 2 Personen
BenötigteFläche:ca.2x2Meter
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 9 21.11.17 16:20

10
DE Übersicht der Teile
Übersicht
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 10 21.11.17 16:20

11
AUFBAUANLEITUNG
Hinweis: Ziehen Sie während der Montage die Schrauben nicht allzu fest, damit Sie die
Einzelteile bei Bedarf ausrichten können. Erst wenn der Grill fertig montiert ist, ziehen Sie alle
Schrauben abschließend fest.
1. Verbinden Sie die untere, vordere Türstrebe (V) und die Zylinderhalterung (S) mit der Bodenplatte
(U). Verwenden Sie hierfür 6 Schrauben M6 x 16mm (AA).
2. Befestigen Sie die linke Seite des Unterbaus (O) und die rechte Seite des Unterbaus (A1) an der
unteren, vorderen Türstrebe (V) und der Bodenplatte (U) 6 Schrauben M6 x 16mm (AA), M6
Federscheiben (BB) und M6 Unterlegscheiben (CC).
DE Aufbauanleitung
Aufbauanleitung
Hinweis: Ziehen Sie während der Montage die Schrauben nicht
allzu fest, damit Sie die Einzelteile bei Bedarf ausrichten können.
Erst wenn der Grill fertig montiert ist, ziehen Sie alle Schrauben
abschließendfest.
AUFBAUANLEITUNG
Hinweis: Ziehen Sie während der Montage die Schrauben nicht allzu fest, damit Sie die
Einzelteile bei Bedarf ausrichten können. Erst wenn der Grill fertig montiert ist, ziehen Sie alle
Schrauben abschließend fest.
1. Verbinden Sie die untere, vordere Türstrebe (V) und die Zylinderhalterung (S) mit der Bodenplatte
(U). Verwenden Sie hierfür 6 Schrauben M6 x 16mm (AA).
2. Befestigen Sie die linke Seite des Unterbaus (O) und die rechte Seite des Unterbaus (A1) an der
unteren, vorderen Türstrebe (V) und der Bodenplatte (U) 6 Schrauben M6 x 16mm (AA), M6
Federscheiben (BB) und M6 Unterlegscheiben (CC).
2. BefestigenSiedielinkeSeitedesUnterbaus(O)und
die rechte Seite des Unterbaus (A1) an der unteren,
vorderen Türstrebe (V) und der Bodenplatte (U) mit
6SchraubenM6x16mm(AA),M6Federscheiben(BB)und
M6 Unterlegscheiben (CC).
1. Verbinden Sie die untere, vordere Türstrebe (V) und die
Zylinderhalterung (S) mit der Bodenplatte (U). Verwenden
Siehierfür6SchraubenM6x16mm(AA).
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 11 21.11.17 16:20

12
3. Montieren Sie die beiden Räder mit Bremse (X) und die beiden Räder ohne Bremse (Y) an der
linken und rechten Seite des Unterbaus (O + A1). Benutzen Sie hierzu den M10 – M6
Schraubenschlüssel (GG).
4. Befestigen Sie die Rückseite des Unterbaus (T) zwischen der linken und rechten Seite des
Unterbaus (O + A1) mit 4 Schrauben M6x16mm (AA), Federscheiben M6 (BB) und
Unterlegscheiben M6 (CC).
DE Aufbauanleitung
3. MontierenSiediebeidenRädermitBremse(X)unddiebei-
denRäderohneBremse(Y)anderlinkenundrechten
SeitedesUnterbaus(O+A1).BenutzenSiehierzuden
M10 – M6 Schraubenschlüssel (GG).
3. Montieren Sie die beiden Räder mit Bremse (X) und die beiden Räder ohne Bremse (Y) an der
linken und rechten Seite des Unterbaus (O + A1). Benutzen Sie hierzu den M10 – M6
Schraubenschlüssel (GG).
4. Befestigen Sie die Rückseite des Unterbaus (T) zwischen der linken und rechten Seite des
Unterbaus (O + A1) mit 4 Schrauben M6x16mm (AA), Federscheiben M6 (BB) und
Unterlegscheiben M6 (CC).
4. BefestigenSiedieRückseitedesUnterbaus(T)zwischen
derlinkenundrechtenSeitedesUnterbaus(O+A1)mit
4SchraubenM6x16mm(AA),FederscheibenM6(BB)und
Unterlegscheiben M6 (CC).
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 12 21.11.17 16:20

13
DE Aufbauanleitung
5. Befestigen Sie die obere Türstrebe (R) an der linken und rechten Seite des Unterbaus (O + A1) mit
4 Schrauben M6x16mm (AA), Federscheiben M6 (BB) und Unterlegscheiben M6 (CC).
5. BefestigenSiedieobereTürstrebe(R)anderlinkenund
rechtenSeitedesUnterbaus(O+A1)mit4Schrauben
M6x16mm(AA),FederscheibenM6(BB)undUnterleg-
scheiben M6 (CC).
5. Befestigen Sie die obere Türstrebe (R) an der linken und rechten Seite des Unterbaus (O + A1) mit
4 Schrauben M6x16mm (AA), Federscheiben M6 (BB) und Unterlegscheiben M6 (CC).
6. Befestigen Sie den Magneten (W) an der Bodenplatte
des Unterbaus (U). Benutzen Sie hierzu 2 Schrauben
M4x10mm(DD).
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 13 21.11.17 16:20

14
DE Aufbauanleitung
6. Befestigen Sie den Magneten (W) an der Bodenplatte des Unterbaus (U). Benutzen Sie hierzu 2
Schrauben M4x10mm (DD).
7. Montieren Sie die Türgriffe (N) an der linken und rechten Tür (P + Z). Benutzen Sie 4 Schrauben
M6x16mm (AA).
8. Stecken Sie die linke Tür (P) in die Bohrung der unteren, vorderen Türstrebe (V) und fixieren Sie
die Tür mit einem Scharnierstift (EE) an der oberen Türstrebe (R) wie auf der Abbildung gezeigt.
Montieren Sie die rechte Tür (Z) ebenso.
7. Montieren Sie die Türgriffe (N) an der linken und rechten
Tür(P+Z).BenutzenSie4SchraubenM6x16mm(AA).
8. Stecken Sie die linke Tür (P) in die Bohrung der unteren,
vorderenTürstrebe(V)undxierenSiedieTürmiteinem
Scharnierstift(EE)anderoberenTürstrebe(R)wieaufder
Abbildung gezeigt. Montieren Sie die rechte Tür (Z) ebenso.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 14 21.11.17 16:20

15
9. Montieren Sie den Deckgriff (A) am Grillgehäuse (C) mit 2 Flügelmuttern M6 (FF), Federscheiben
M6 (BB) und Unterlegscheiben M6 (CC).
10.Lösen Sie Flügelmutter und Unterlegscheibe vom Thermometer (B) und montieren Sie das
Thermometer (B) am Grillgehäuse (C) wie auf der Abbildung gezeigt. Fixieren Sie es mit der zuvor
gelösten Unterlegscheibe und Flügelmutter.
DE Aufbauanleitung
9. Montieren Sie den Deckgriff (A) am Grillgehäuse (C) mit
2 Flügelmuttern M6 (FF), Federscheiben M6 (BB) und
Unterlegscheiben M6 (CC).
9. Montieren Sie den Deckgriff (A) am Grillgehäuse (C) mit 2 Flügelmuttern M6 (FF), Federscheiben
M6 (BB) und Unterlegscheiben M6 (CC).
10.Lösen Sie Flügelmutter und Unterlegscheibe vom Thermometer (B) und montieren Sie das
Thermometer (B) am Grillgehäuse (C) wie auf der Abbildung gezeigt. Fixieren Sie es mit der zuvor
gelösten Unterlegscheibe und Flügelmutter.
10. Lösen Sie Flügelmutter und Unterlegscheibe vom
Thermometer (B) und montieren Sie das Thermometer (B)
amGrillgehäuse(C)wieaufderAbbildunggezeigt.Fixieren
Sie es mit der zuvor gelösten Unterlegscheibe und Flügel-
mutter.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 15 21.11.17 16:20

16
DE Aufbauanleitung
11. Setzen Sie das Grillgehäuse (C) auf den Unterbau und fixieren Sie es mit 4 Schrauben M6x16mm
(AA).
12. Montieren Sie den Griff des Ablagetisches (I) an der Ablage (J). Benutzen Sie 2 Schrauben
M6x16mm (AA).
11. Setzen Sie das Grillgehäuse (C) auf den Unterbau und
xierenSieesmit4SchraubenM6x16mm(AA).
11. Setzen Sie das Grillgehäuse (C) auf den Unterbau und fixieren Sie es mit 4 Schrauben M6x16mm
(AA).
12. Montieren Sie den Griff des Ablagetisches (I) an der Ablage (J). Benutzen Sie 2 Schrauben
M6x16mm (AA).
12. Montieren Sie den Griff des Ablagetisches (I) an der
Ablage(J).BenutzenSie2SchraubenM6x16mm(AA).
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 16 21.11.17 16:20

17
DE Aufbauanleitung
13. Montieren Sie die Ablage (J) an der linken Seite des
Grillgehäuses(C).SteckenSie2SchraubenM6x16mm
(AA) durch die Bohrungen im Grillgehäuse (C) ohne diese
weiter zu befestigen. Lassen Sie 5mm Abstand zwischen
Schraubenkopf und Grillgehäuse. Hängen Sie die Ablage
(J) auf die Schraubenköpfe und befestigen Sie die
Ablage(J)mitweiteren3SchraubenM6x16mm(AA).
Ziehen Sie alle Schrauben fest.
13.Montieren Sie die Ablage (J) an der linken Seite des Grillgehäuses (C). Stecken Sie 2 Schrauben
M6x16mm (AA) durch die Bohrungen im Grillgehäuse (C) ohne diese weiter zu befestigen. Lassen
Sie 5mm Abstand zwischen Schraubenkopf und Grillgehäuse. Hängen Sie die Ablage (J) auf die
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 17 21.11.17 16:20

18
DE Aufbauanleitung
14. Montieren Sie die Seitenbrennerplatte (D1) an der rechten
Seite des Grillgehäuses (C) ebenso.
Schraubenköpfe und befestigen Sie die Ablage (J) mit weiteren 3 Schrauben M6x16mm (AA).
Ziehen Sie alle Schrauben fest.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 18 21.11.17 16:20

19
DE Aufbauanleitung
15. MontierenSiedieReglereinfassung(H)anderVorder-
seite der Seitenbrennerplatte (D1) mit 2 Schrauben
M4x10mm(DD).
14. Montieren Sie die Seitenbrennerplatte (D1) an der rechten Seite des Grillgehäuses (C) ebenso.
15. Montieren Sie die Reglereinfassung (H) an der Vorderseite der Seitenbrennerplatte (D1) mit 2
Schrauben M4x10mm (DD).
16. Montieren Sie die Seitenbrennerdüse (C1) mit 2 Schrauben M4 x 10mm (DD) an der
Seitenbrennerplatte. Bitte stellen Sie sicher, dass die Gasventilöffnung korrekt im
Seitenbrennereinlass (Venturirohr) positioniert ist, und montieren Sie das Zündkabel (Q) an der
Seitenbrennerelektrode.
14. Montieren Sie die Seitenbrennerplatte (D1) an der rechten Seite des Grillgehäuses (C) ebenso.
15. Montieren Sie die Reglereinfassung (H) an der Vorderseite der Seitenbrennerplatte (D1) mit 2
Schrauben M4x10mm (DD).
16. Montieren Sie die Seitenbrennerdüse (C1) mit 2 Schrauben M4 x 10mm (DD) an der
Seitenbrennerplatte. Bitte stellen Sie sicher, dass die Gasventilöffnung korrekt im
Seitenbrennereinlass (Venturirohr) positioniert ist, und montieren Sie das Zündkabel (Q) an der
Seitenbrennerelektrode.
16. Montieren Sie die Seitenbrennerdüse (C1) mit 2 Schrauben
M4x10mm(DD)anderSeitenbrennerplatte.Bittestellen
Sie sicher, dass die Gasventilöffnung korrekt im Seiten-
brennereinlass (Venturirohr) positioniert ist und montieren
Sie das Zündkabel (Q) an der Seitenbrennerelektrode.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 19 21.11.17 16:20

20
DE Aufbauanleitung
ACHTUNG!
ESISTSEHRWICHTIGZUÜBERPRÜFENUNDSICHERZUSTELLEN,
DASSJEDERBRENNERVORDEMABSCHLUSSVONMONTAGESCHRITT
18VOLLSTÄNDIGMITDERVENTILÖFFNUNGVERBUNDENWIRD.
AnderenfallskanneszuFeueroderExplosionundsomiternsthaften
Verletzungen kommen.
ACHTUNG!:
ES IST SEHR WICHTIG ZU ÜBERPRÜFEN UND SICHERZUSTELLEN, DASS JEDER BRENNER
VOR DEM ABSCHLUSS VON MONTAGESCHRITT 18 VOLLSTÄNDIG MIT DER VENTILÖFFNUNG
VERBUNDEN WIRD.
Anderenfalls kann es zu Feuer oder Explosion und somit ernsthaften Verletzungen kommen.
17.Setzen Sie das Seitenbrennergitter (B1) ein.
ACHTUNG!:
ES IST SEHR WICHTIG ZU ÜBERPRÜFEN UND SICHERZUSTELLEN, DASS JEDER BRENNER
VOR DEM ABSCHLUSS VON MONTAGESCHRITT 18 VOLLSTÄNDIG MIT DER VENTILÖFFNUNG
VERBUNDEN WIRD.
Anderenfalls kann es zu Feuer oder Explosion und somit ernsthaften Verletzungen kommen.
17.Setzen Sie das Seitenbrennergitter (B1) ein.
17. Setzen Sie das Seitenbrennergitter (B1) ein.
129344_Rewe_Montageanl_Gas_Grillwagen_Tennessee_A5h_DE_EN_FR_IT_ES.indd 20 21.11.17 16:20
Table of contents
Other Kamino Grill manuals
Popular Grill manuals by other brands

Bartscher
Bartscher Panini 1RDIG manual

NORDIC SEASON
NORDIC SEASON Buffalo 3 Instruction and user's manual

Weber
Weber Spirit S-210 owner's guide

Princess
Princess SILVER MULTI SNACK 4-IN-1 Instructions for use

Bartscher
Bartscher GG740 Instruction and maintenance manual

BRINKMAN
BRINKMAN Pro Series 8445 owner's manual
