Kathrein EXIP 4124 Operator's manual

1 / 8
EXIP 4124 20510136
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
►Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
►Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Anwendungs-
hinweises finden Sie auf der Kathrein-Web-
seite www.kathrein-ds.com.
Merkmale
Streamt DVB-S-/S2(HDTV)-Signale von
bis zu 24 Sendern gleichzeitig in einen
IP-Datenstrom
Modernste Fullband-Capture Technolo-
gie für eziente Datenverarbeitung
Einspeisung in verschiedene Netzwerk-
typen möglich: LAN (auch K-LAN, Power-
line), WLAN-Einbindung über Router, z.
B. FRITZ!Box
Unterschiedliche Clients1) möglich:
Tablet PCs, Smartphones, Notebooks,
SAT>IP-fähige Receiver/TV
Entspricht dem SAT>IP-Standard nach
EN 50585
Betrieb an WideBand LNBs oder Einka-
bel-Multischaltern/-LNBs
Unterstützt den Einkabel-Standard nach
EN 50494 und EN 50607
Statusanzeige über LEDs
1) Entsprechende Software/Apps auf dem jeweili-
gen Gerät vorausgesetzt
2)
Entsprechend leistungsfähige Netzwerk-
infrastruktur vorausgesetzt
SAT>IP-Server
Abb. 1: EXIP 4124: Vorderansicht
Multifeed mit EXD 1532 oder EXD 1524
möglich

Multicastbetrieb (Static Mode) -> 24 fest
eingestellte Sender für beliebig viele
Teilnehmer
2)

Unicastbetrieb (Dynamic Mode) -> 24 Teil-
nehmer mit jeweils freier Senderwahl
2)

Web-Interface zur Konfiguration, Adminis-
tration und zur Einspielung von Updates

2 Sat-Eingänge mit je 1000mA für die
LNB-Versorgung
Ein Ethernet-RJ45-Anschluss
Ein-/Ausschalter
Für Tischaufstellung oder zur Wandmon-
tage mit beiliegendem Zubehör
Zur Anwendung in Innenräumen
Lieferumfang
EXIP4124
Hochezientes Netzteil
Wandhalterung für EXIP4124
Kabelschuh für Erdungsanschluss
Gebrauchsanleitung

2 / 8
Bestimmungsgemäßer Gebrauch
Das beschriebene Gerät dient ausschließlich der Installation in Satellitenempfangsanla-
gen und darf nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises
hat den Verlust der Gewährleistung oder Garantie zur Folge.
Der Datenstrom, der vom EXIP4124 in Ihr Heimnetzwerk eingespeist wird, kann von nahe-
zu jedem beliebigen IP-fähigen Endgerät wiedergegeben werden. Neben bereits SAT>IP-
fähigen Receivern aus unserem Haus, wie z. B. dem UFS 924, UFS906, UFS916, ist bei
vielen anderen Geräten lediglich das Aufspielen einer SAT>IP-Software notwendig.
Eine Auswahl an Software für PCs, Laptops, Tablets und Smartphones finden Sie auf unse-
rer Website www.kathrein-ds.com unter der Produktbeschreibung des EXIP4124.
Entnehmen Sie die Verbindung des EXIP4124 mit einem SAT>IP-fähigen Endgerät der
jeweiligen Softwaredokumentation. Normalerweise erfolgt die Verbindung aufgrund der
UPNP-Schnittstelle weitestgehend automatisch.
4x Sat-ZF
UFSconnect 926
UHD-Festplatten-Receiver
UFSconnect 916
TWIN-Hybrid-Receiver
Ethernet
24
Streams
SAT>IP-
24
User-
bänder
8
User-
bänder
EXD 1532
Einkabel-Multischalter
EXIP 4124
SAT>IP Server
UFSconnect 906
Hybrid-Receiver
Smartphone/Tablet
mit SAT>IP-Software
Laptop/PC
mit SAT>IP-Software
TV
mit SAT>IP-Empfang
Abb. 2: Systemgrafik EXIP 4124
*) Pro Kanal werden bis zu 20 MBit/s an Daten übertragen. Achten Sie auf eine entsprechende Leis-
tungsfähigkeit Ihrer Netzwerktechnik!

3 / 8
Sicherheitshinweise
Lebensgefahr durch elektr. Spannung und sich daraus ergebende Brandgefahr!
Unsachgemäße Eingrie können die elektrische Sicherheit des Gerätes gefähr-
den. Der Hersteller haftet nicht für Unfälle des Anwenders am geöneten Gerät.
Eigenmächtiges Önen und Reparaturversuche führen zum Verlust des Gewähr-
leistungsanspruchs.
►Nicht önen oder an den Geräten manipulieren.
►Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen.
►Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten und sicherstel-
len, dass freie Luftzirkulation für die Gerätekühlung möglich ist.
►Die Geräte nur bei zulässiger Umgebungstemperatur von 0 bis +40°C betreiben.
►Das Gerät kann nur durch Ziehen des Netzteils vom Netz getrennt werden.
► Um eine Trennung vom Netz zu gewährleisten, muss die verwendete Steckdose jederzeit
frei zugänglich sein.
►Auf die Geräte keine mit Flüssigkeit gefüllten Gegenstände stellen.
►Die Geräte dürfen keinem Tropf- oder Spritzwasser ausgesetzt, sowie nur in trocke-
nen Innenräumen montiert werden.
►Nicht auf oder an leicht entzündlichen Materialien montieren.
►Sicherstellen, dass das Gerät mit einer Potenzialausgleichsleitung (Cu, mind.4mm2)
versehen ist.
►Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN60728-11 und
EN62368-1 beachten.
Montagehinweise
►Verbindungsstecker für Koaxialkabel HF-Stecker 75Ω (Serie F) nach EN61169-24
verwenden.
►Nicht benutzte F-Anschlüsse mit einem EMK05 spannungsgetrennt abschließen.
►Befestigungsmittel bei Betonuntergrund und Mauerwerk: 2 dafür geeignete Dübel
und zugehörige Schrauben mit Halbrund-, Senk- oder Zylinderkopf, Gewindeau-
ßendurchmesser 4 – 6 mm, Kopfdurchmesser ≥ 8 mm, Kopfhöhe ≤ 5 mm und einer
Schraubenlänge ≥ 25 mm.
Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten Schrauben oder
Schrauben-Dübel-Systeme, die eine gleiche oder bessere Befestigung ermöglichen.
Gefahr von Sachschäden!
Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei
einem Grat können die Gerätebuchsen zerstört werden.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6 - 1,2 mm gratfrei

4 / 8
Gerät montieren
Wandmontage
ACHTUNG
Für die Wandmontage nur die beiliegende Halterung verwenden. Beachten Sie, dass
die Schrauben nicht im Lieferumfang enthalten sind.
1. Wandhalterung gemäß Montagehinwei-
sen montieren.
2. Alle Kabel anstecken und anschrauben.
3. Gerät mit den Füßen von oben in die
Wandhalterung einhängen.
4. In Montagelage Adas Gerät bei nachträglicher Kabelmontage festhalten. Damit wird
verhindert, dass das Gerät aus der Halterung geschoben wird.
Tischaufstellung
Keine Fixierung notwendig
AB

5 / 8

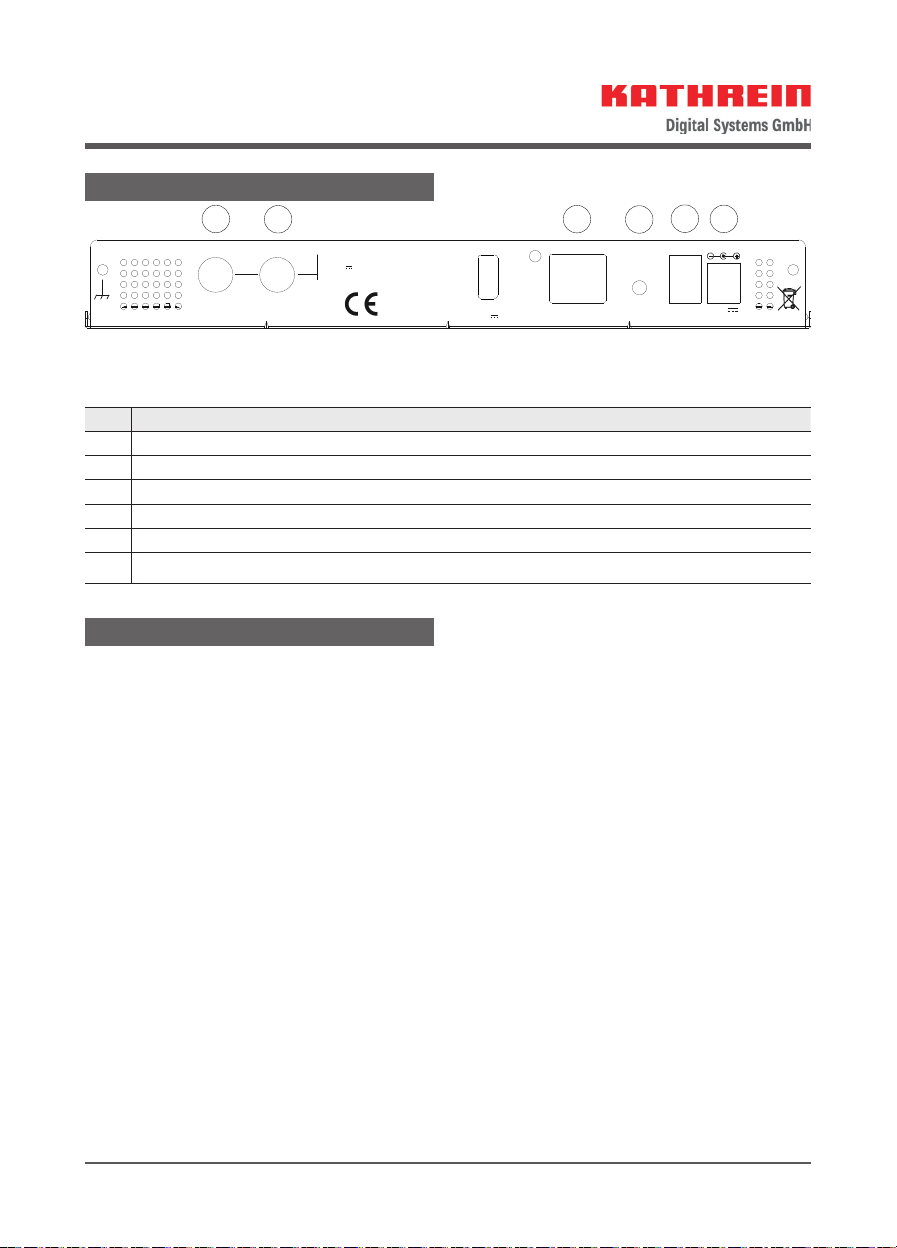

Rückansicht
126
5
4
3
250-2300 MHz
14/18 V
2x 1 A max.
ETHERNET 12 V
4 A
RESET
V
ONE CABLE
H USB 2.0
5 V 500 mA
WIDEBAND
ON/OFF
EXIP 4124
SAT>IP Server
BN: 20510136
KATHREIN Digital Systems
Anton-Kathrein-Straße 1-3
83022 Rosenheim, Germany
Abb. 3: EXIP4124: Rückseite
Nr. Funktion
①RF1-Eingang Vim Wideband-Mode; Einkabel-Anschluss nach EN50494 und
EN50607
②RF2-Eingang Him Wideband-Mode
③Ethernet-Anschluss (10/100/1000-MBit)
④Reset-Taster
⑤Ein-/Ausschalter
⑥Netzteilanschluss (12V/4A)
Gerät anschließen
EXIP4124 an einem Einkabel-Multischalter/Einkabel-LNB anschließen
1. RF1-Anschluss mit einem Einkabel-Multischalter oder Einkabel-LNB verbinden.
2. Gerät mit einem Ethernet-Kabel an den Router anschließen. Im Normalfall vergibt der
Router (z.B. FRITZ!Box) automatisch eine IP-Adresse.
3. Netzteil am EXIP4124 anschließen.
4. Netzteil an die Netzspannung anschließen.
5. Gerät einschalten.
➯Die Power-LED leuchtet. Die Netzwerkverbindung wird hergestellt. Nachdem die
Verbindung hergestellt wurde, leuchtet die blaue Stream-LED.
Standardmäßig ist unter LNB-Einstellung OneCable eingestellt. Ist der EXIP4124 an einem
EN50607 (SCD2)-fähigen Gerät angeschlossen, sind keine weiteren Einstellungen not-
wendig.
Wenn der EXIP4124 an einem Gerät angeschlossen ist, das nur den Standard EN50494
unterstützt:
●Im Web-Interface unter LNB-Einstellungen OneCable einstellen, siehe Web-Interface bedienen,
S. 6.
●Die jeweiligen Userbandfrequenzen eintragen; siehe dazu die Anleitung für das Web
User Interface des EXIP4124.

6 / 8
EXIP4124 an einem Wideband-LNB anschließen
1. RF1 mit V-Ausgang und RF2 mit H-Ausgang des LNBs verbinden.
2. Schritte 2 – 5 ausführen, wie im Abschnitt EXIP4124 an einem Einkabel-Multischalter/Einka-
bel-LNB anschließen, S. 5 beschrieben ist.
3. Im Web-Interface Ihres Rechners, Tablets oder Smartphones unter LNB-Einstellungen
Wideband einstellen; siehe Web-Interface bedienen, S. 6.
Tipp Beachten Sie bei Betrieb an einer Einkabelanlage, dass jeder Stream ein
eigenes Userband benötigt und nicht von anderen Geräten belegt werden
darf. Außerdem empfehlen wir Ihnen, den EXIP4124 an einen EXD1532/2532
anzuschließen. Dabei den Modus B 24 + 8 wählen und das Kabel am unteren
Ausgang des Multischalters anschließen – in diesem Fall stehen Ihnen alle 24
Userbänder zur Verfügung.
Gerät bedienen
Gerät ein- und ausschalten
►Ein-/Austaster betätigen, um das Gerät ein- oder auszuschalten.
Gerät auf Werkseinstellungen zurücksetzen
►Reset-Taster ca. 5 Sekunden gedrückt halten.
➯Das Gerät wird auf Werkseinstellungen zurückgesetzt.
LED-Anzeige ablesen
Zustand Bedeutung
Power-LED leuchtet grün Gerät im Betrieb
aus keine Spannungsversorgung
Stream-LED leuchtet blau Netzwerkverbindung ist hergestellt
blinkt blau Aktives Streaming (Datentransfer)
aus Netzwerk nicht angeschlossen oder
Netzwerkverbindung wird hergestellt
Web-Interface bedienen
In den Netzwerk-Grundeinstellungen ist Automatisch eingestellt. D. h., wenn der Server an
einem Router angeschlossen wird, bekommt er automatisch eine IP-Adresse zugewiesen.
Der jeweilige Client (PC, App oder IP-Receiver) erkennt den Server per UPnP und eine
Verbindung kann aufgebaut werden.
Die Satellitengrundeinstellung ist OneCable – EN50607. Jeder RF-Anschluss gibt ein
DiSEqC™- oder Analog-Schaltsignal aus, um das LNB- oder den Multischalteranschluss
auf das benötigte Band zu schalten.

7 / 8
Weitere Einstellungen können im Web-Interface des EXIP 4124 vorgenommen werden.
1. Im Web-Browser die IP-Adresse des EXIP4124 eingeben, gefolgt vom Port 9527,
z.B.192.168.175.35:9527.
2. Passwort exip eingeben.
➯Es ist möglich, die Web-Interface-Einstellungen zu bearbeiten.
Tipp Die IP-Adresse Ihres EXIP4124 finden Sie im Menü Ihres Routers. Alternativ
kann die IP-Adresse mit einem Software-Utility bestimmt werden,
z.B. Intel® Tools for UPnP Technology.
Eine ausführliche Anleitung für das Web-Interface finden Sie unter www.kathrein-ds.com.
Fehlerbehebung
Fehler Mögliche Ursache Fehlerbehebung
Stream-LED
leuchtet nicht
keine Netzwerkverbindung Netzwerkkabel anschließen.
Power-LED
leuchtet nicht
Ein-/Ausschalter steht auf AUS Ein-/Ausschalter auf der Rückseite
des Geräts überprüfen und ggf. auf
EIN stellen.
Netzteil nicht angeschlossen Netzteil am Server anstecken und
mit dem 230-V-Netz verbinden.
Reparatur und Austausch
autronic electronic service GmbH
Hauptstraße 2a
35798 Löhnberg-Oberhausen
Telefon [phone]
Fax [phone]
E-Mail: [e-mail]
Transport und Lagerung
►Das Gerät in der Originalverpackung transportieren und lagern.
►Das Gerät vor Staub, Schmutz, Feuchtigkeit und direkter Sonnenstrahlung schützen.
►Das Gerät im zulässigen Temperaturbereich von –25 bis +70 °C transportieren und
lagern. Darauf achten, dass kein Kondenswasser gebildet wird.
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät
EXIP 4124, BN: 20510136 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.kathrein-ds.com

www.kathrein-ds.com | [e-mail] 9365215/a/STM/1220/DE | Änderungen vorbehalten.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Straße 1-3 | 83022 Rosenheim | Deutschland | Telefon [phone]
Techniche Daten
Typ Einheit EXIP4124
Bestell-Nr. 20510136
Frequenzbereich MHz 250 – 2300
Eingang 2 x Sat
Eingangspegelbereich dBµV 42 – 87
Impedanz Ω 75
Fernspeisespannung am
Eingang
V 12 – 20
Fernspeisestrom, max. mA 2x1000
Ausgangsspannung Horizontal V > 17,5 (bei 1 A)/< 19 (bei 0 A)
Ausgangsspannung Vertikal V > 12,5 (bei 1 A)/< 14 (bei 0 A)
Steuersignale Wideband: 14/18 V,
Einkabel-System: EN 50494 und EN 50607
Leistungsaufnahme W typ.12 / min.6
Zulässige Umgebungstempera-
tur im Betrieb
°C 0 – +40
Anschlüsse 2x F-Connector, RJ45, USB,
DC-Buchse 5,5x2,5mm
Abmessungen (B x T x H) mm 222 x 138 x 43
Gewicht kg ca. 0,72
Netzteil
Eingangsnennspannung VAC 100–240 (50–60Hz)
Ausgangsspannung VDC 12
Ausgangsstrom, max. A 4
Entsorgung
Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß
Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht ent-
sorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur
Entsorgung an den dafür vorgesehenen öentlichen Sammelstellen ab.

1 / 8
About This Guide
This document is part of the product.
►Do not install or use the device until
you have read and understood this
document.
►Keep this document for reference
throughout the service life of the device.
Pass this document on to any new
owner or user.
For the most up-to-date version of this
document, go to the Kathrein website
www.kathrein-ds.com.
Characteristics
Streams DVB-S/S2 (HDTV) signals from
up to 24 channels simultaneously in an
IP data stream
Cutting-edge Full-Band Capture technol-
ogy for ecient data processing
Can be fed into dierent network types:
LAN (also K-LAN, Powerline), WLAN inte-
gration via router, e.g. FRITZ!Box
Can be configured for dierent clients1):
tablet PCs, smartphones, notebooks,
SAT>IP-capable receivers (e.g. UFS 906)
Conforms to the SAT>IP standard
according to EN 50585
Operation at wideband LNBs or
single-cable multi-switches/LNBs
Supports the single-cable standard
according to EN 50494 and EN 50607
Status display via LEDs
1) Provided the required software/apps are
installed on the device
2)
Provided a powerful enough network
infrastructure is available
Sat>IP Server
Fig. 1: EXIP 4124: Front view

Multifeed possible with EXD 1532 or
EXD 1524

Multicast operation (static mode) ->
24 preset channels for any number of
subscriber
2)

Unicast operation (dynamic mode) ->
24 subscribers with free choice of chan-
nels each
2)
Web interface for configuration, admin-
istration and import of updates

2 Sat inputs with 1000mA each for LNB
supply
1 Ethernet RJ45 connection
On/O switch
Can be set up on a table or mounted on
a wall using the included fittings
For indoor use
Scope of Delivery
EXIP 4124
Highly-ecient power supply unit

Wall bracket for mounting the EXIP4124
Cable shoe for earthing connection
Instructions for use
EXIP 4124 20510136

2 / 8
Intended Use
The device described is intended solely for the installation in satellite receiver systems
and may only be installed by trained specialist personnel.
Any other use, or failure to comply with these instructions will invalidate the warranty or
guarantee.
The data stream that is fed by the EXIP 4124 into your home network can be played by
virtually every IP-capable end device. Kathrein receivers such as the UFS 924, UFS906,
UFS916 are already SAT>IP-capable, many other devices only require the installation of a
SAT>IP software.
A choice of software for PCs, laptops, tablets and smartphones is available on our website
www.kathrein-ds.com, on the EXIP4124 product page.
The connection of the EXIP 4124 to a SAT>IP-capable end device is indicated in the corre-
sponding software documentation. Due to the UPNP interface, the connection is usually
carried out mostly automatically.
4x Sat IP
UFSconnect 926
UHD hard drive receiver
UFSconnect 916
TWIN hybrid receiver
Ethernet
24
streams
SAT>IP
24
user
bands
8
user
bands
EXD 1532
Single-cable multi-switch
EXIP 4124
SAT>IP server
UFSconnect 906
Hybrid receiver
Smartphone/Tablet
with SAT>IP software
Laptop/PC
with SAT>IP software
TV
with SAT>IP reception
Fig. 2: System chart EXIP 4124
*) Up to 20 MBit/s of data are transmitted per channel. Make sure that your network infrastructure has
sucient capacity!

3 / 8
Safety Instructions
Danger to life from electric shock and fire hazard due to electric current!
Tampering with the unit may jeopardise its electrical safety. The manufacturer
accepts no liability for accidents caused by the user opening the unit. Opening the
unit and attempting to repair it yourself voids all warranty claims.
►Do not open the devices or tamper with it.
►When working on the system, always unplug the power supply from the wall socket.
►Ensure adequate clearance. Clearance all round must be at least 5 cm. Make sure
there is free circulation of air to dissipate the heat from the unit.
►Operate the devices in the permissible ambient temperature range of 0 to +40 °C
only.
►Pull the plug out of the mains socket to completely disconnect the device/power
supply unit from the mains.
►To ensure isolation from the mains, the socket used must be freely accessible at all
times
►Do not place any liquid-lled items on top of the devices.
►Do not expose the devices to dripping or splashing water and install the device in
dry indoor areas only.
►Do not install on or against highly combustible materials.
►Make sure that the device is equipped with an equipotential bonding conductor
(Cu, at least4mm2).
►Make sure to comply with the safety regulations set out in the current EN 60728-11
and EN 62368-1 standards.
Installation Instructions
►Connectors for coax. cables: RF connectors 75Ω (series F) according to EN61169-
24.
►Terminate unused F-type connectors with an EMK05 (voltage-separated).
►Fasteners for concrete substrates and masonry: 4 suitable plugs and associated
screws with half-round, countersunk or cylindrical head, outer thread diameter 4 - 6
mm, head diameter ≥ 8 mm, height of head ≤ 5 mm and a screw length ≥ 25 mm.
For other types of wall, use the appropriate screws or screw-dowel systems, which
offer the same or better fastening.
Risk of damage to property!
An inner cable conductor with a diameter greater than 1.2mm, or the presence of burrs
may damage the device inputs/outputs beyond repair.
Max. 2 mm
excess length
Clamping torque
max. 3.4 Nm
(danger of over-
winding)
Diameter
0.6 - 1.2 mm free of burrs

4 / 8
Installing the Device
Wall Mounting
NOTICE
For wall mounting, only use the supplied bracket. Screws are not included in the
scope of delivery.
1. Mount the wall bracket according to the
installation instructions.
2. Attach/screw on all cables.
3. Insert the device from above with feet
into the wall support.
4. In the mounting position A, hold the device during the subsequent cable installation
work, thus preventing the device from being pushed out of the support.
Table Mounting
No fastening required
B
A

5 / 8
Rear View
126
5
4
3
250-2300 MHz
14/18 V
2x 1 A max.
ETHERNET 12 V
4 A
RESET
V
ONE CABLE
H USB 2.0
5 V 500 mA
WIDEBAND
ON/OFF
EXIP 4124
SAT>IP Server
BN: 20510136
KATHREIN Digital Systems
Anton-Kathrein-Straße 1-3
83022 Rosenheim, Germany
Fig. 3: EXIP4124: Back panel
No. Function
①RF1 input Vin wideband mode; single-cable connection (EN50494 and EN50607)
②RF2 input Hin wideband mode
③10/100/1000-MBit Ethernet connection
④Reset button
⑤On/O switch
⑥Power supply connection (12V/4A)
Connecting the Device
Connecting the EXIP4124 to a Single-cable Multi-switch/Single-cable LNB
1. Connect RF1 input to a single-cable multi-switch or single-cable LNB.
2. Connect the device to a router with an Ethernet cable. Normally, the existing router
(e.g. FRITZ!Box) will automatically assign an IP address.
3. Connect the power supply unit to the EXIP4124.
4. Connect the power supply unit to the mains voltage.
5. Switch on the device.
➯The Power LED lights up. Connection to the network is being established. When
the network is connected, the blue Stream LED lights up.
The default setting for LNB Settings is OneCable. If the EXIP4124 is connected to an EN50607
(SCD2)-capable device, no further settings are required.
If the EXIP4124 is connected to a device that only supports the EN50494 standard:
●Select OneCable under LNB Settings in the web interface, see Operating the Web Interface,
p.6.
●Enter the corresponding user band frequencies, see Instructions for the Web User
Interface for the EXIP 4124.

6 / 8
Connecting the EXIP4124 to a Wideband LNB
1. Connect RF1 to the V-output and RF2 to the H-output of the LNB.
2. Carry out steps 2 – 5 as described in the paragraph Connecting the EXIP4124 to a Single-ca-
ble Multi-switch/Single-cable LNB, p.5.
3. Select Wideband under LNB Settings in the web interface of your PC, tablet or smart-
phone; see Operating the Web Interface, p.6.
Tip Please note that when operated in a single-cable system, each stream re-
quires its own user band and must not be used by other devices. We also rec-
ommend to connect the EXIP4124 to an EXD1532/2532. Select the B24+8
mode and connect the cable to the lower output of the multi-switch – in this
case all 24 user bands will be available.
Operating the Device
Turning the Device on and o
►Use the On/O switch to turn the device on or o.
Resetting the Device to Factory Settings
►Keep the reset button pressed for approx. 5 seconds.
➯The device is restored to factory settings.
Reading the LED Display
Status Definition
Power LED Lights up green Device is in operation
O  No voltage supply
Stream LED Lights up blue Network connection is established
Flashes blue Active streaming (data transfer)
O  Network is not connected or is still
connecting
Operating the Web Interface
The network basic settings are Automatic. This means that when the server is connected to
a router, it is automatically allocated an IP address.
The respective client (PC, app or IP receiver) detects the server via UPnP and a connection
can then be established.
The satellite basic setting is OneCable – EN50607. Each RF port emits a DiSEqC™- or
analogue switch signal to switch the respective LNB or the multi-switch connection to the
required band.
Additional settings can be made in the EXIP4124 web interface .

7 / 8
1. Enter the IP address of the EXIP4124 in the web browser, followed by the port 9527,
e.g. 192.168.175.35:9527.
2. Enter the password exip.
➯It is possible to edit the web interface settings.
Tip The IP address of your EXIP4124 is indicated in the router menu. Alternatively,
the IP address can be determined using a software utility,
e.g. Intel® Tools for UPnP Technology.
You will find more detailed instructions for the web interface at www.kathrein-ds.com.
Troubleshooting
Problem Possible cause Solution
Stream LED
does not
light up
No network connection Connect network cable
Power LED
does not
light up
ON/OFF switch is positioned
on OFF
Check the switch on the rear panel of the
device and set it to ON
Power supply unit is not
connected
Connect the power supply unit to the
server and connect it to the 230-V mains.
Repair and Replacement
autronic electronic service GmbH
Hauptstraße 2a
35798 Löhnberg-Oberhausen, Germany
Phone [phone]
Fax [phone]
E-Mail: [e-mail]
Transport and Storage
►Transport and store the device in its original packaging.
►Protect the device against dust, dirt, moisture and direct sunlight.
►Transport and store the device only in the permitted temperature range between -25
and +70°C. Make sure there is no water condensation build-up.
SIMPLIFIED EU DECLARATION OF CONFORMITY
Hereby, KATHREIN Digital Systems GmbH declares that the radio equipment type
EXIP 4124, order no.: 20510136 is in compliance with Directive 2014/53/EU. The full text of
the EU declaration of conformity is available at the following internet address:
www.kathrein-ds.com

www.kathrein-ds.com | [e-mail] 9365215/a/STM/1220/GB | Subject to change.
Kathrein Digital Systems GmbH | Anton-Kathrein-Straße 1-3 | 83022 Rosenheim | Germany | Phone [phone]
Technical Data
Type Unit EXIP 4124
Order no. 20510136
Frequency range MHz 250 – 2300
Input 2 x Sat
Input level range dBµV 42 – 87
Impedance Ω 75
Remote feed voltage input V 12 – 20
Max. remote feed current mA 2x1000
Output voltage, horizontal V > 17.5 (at 1 A)/< 19 (at 0 A)
Output voltage, vertical V > 12.5 (at 1 A)/< 14 (at 0 A)
Control signals Wideband: 14/18 V,
Single-cable system: EN 50494 and EN 50607
Power consumption W typ.12 / min.6
Permissible ambient tempera-
ture (in operation)
°C 0 – +40
Connections 2x F-type connectors, RJ45, USB,
DC jack plug 5.5x2.5mm
Dimensions (W x D x H) mm 222 x 138 x 43
Weight kg approx. 0.72
Power supply unit
Nominal input voltage VAC 100–240 (50–60Hz)
Output voltage VDC 12
Max. output current A 4
Fulfils the directives EN60950-1:2006 + A11:2009 + A1:2010 +
A12:2011 + A2:2013
Disposal
Electronic equipment
Electronic equipment is not domestic waste – in accordance with directive
2002/96/EC OF THE EUROPEAN PARLIAMENT AND THE COUNCIL dated 27th
January 2003 concerning used electrical and electronic appliances, it must be
disposed of properly. At the end of its service life, take this unit for disposal at
a designated public collection point.
