DE M150 | DC + Puls Konverter
Durch Vorschalten dieses Moduls können unsere Leis-
tungsregler (230 V/AC oder 110 V/AC) M012, M028 + M028N
mit einer Gleichspannung oder einer Impulsbreiten-Steuerung
angesteuert werden (von Mikrocomputern oder PCs). Dieses
Modul wird an Stelle des Potentiometers angeschlossen. Gal-
vanische Steuerkreis-Trennung über Optokoppler. Die Ansteue-
rung kann wahlweise erfolgen (bei 230 V/AC): DC 1 - 5 V/DC,
3 - 12 V/DC, 6 - 24 V/DC. Oder TTL Rechteckimpulse 5 V/DC,
1 - 10 kHz, Impulsbreite ca. 10 - 90% PWM (pulse width modu-
lation). Die Regelung erfolgt durch Verändern der Impulsbreite.
EN M150 | DC + Pulse Converter
By connecting this module in series, it is possible to
control our power control modules (230 V/AC or 110 V/AC)
M012, M028 + M028N (from microcomputers or PCs) with a DC
voltage or a pulse width modulation. This module is connected
at the spot of the potentiometer. Galvanic separation of the con-
trol circuit via optocouplers. Control may be done optionally (at
230 V/AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Or TTL rectan-
gular pulses 5 V/DC, 1 - 10 kHz, pulse width approx. 10 - 90%
PWM (Puls width modulation). Regulation is done by changing
the pulse width.
ES M150 | Convertidor corriente continua y de impulsos
Por preconectar este módulo, se pueden mandar nue-
stros módulos de regulación de potencia (230 V/AC o 110 V/
AC) M012, M028 + M028N con una tensión continua o una
modulación de impulsos en duración (por microordenadores o
PCs). Este módulo se debe conectar en lugar del potenciómetro.
Separación del circuito de mando galvánica por optoacoplado-
res. El mando se puede efectuar opcionalmente (con 230 V/
AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. O bien impulsos rec-
tangulares TTL 5 V/DC, 1 - 10 kHz, anchura de impulso aprox.
10 - 90% PWM. La regulación se efecuta por cambiar la anchura
de impulso.
FR M150 | Convertisseur à courant continue et d’impul-
sions
Par intercaler ce module on peut commander nos modules
réglage de puissance (230 V/AC ou 110 V/AC) M012, M028
+ M028N avec une tension continue ou une modulation d’im-
pulsions en durée (par des micro-ordinateurs ou des PC`s). Il
faut raccorder ce module au lieu du potentiomètre. Séparation
galvanique du circuit de commande par coupleurs opto-électro-
niques. L’excitation se peut effectuer au choix (avec 230 V/AC):
1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Ou d’impulsions carrées
TTL 5 V/DC, 1 - 10 kHz, durée d’impulsions env. 10 - 90% PWM.
Le réglage s’effectue par changer la durée d’impulsions.
NL M150 | DC en Puls converter
Door het voorschakelen van deze module kunnen onze
vermogens regeling-modules (230 V/AC of 110 V/AC) M012,
M028 + M028N met een gelijkspanning of pulsbreedte sturing
aangestuurd worden (door middel van microcomputer of PC). Dit
moduul wordt aan de kontakten van de potmeter aangesloten.
Galvanische sturing scheiding via opto-coupler. U kunt kiezen
van de aansturing (bij 230 V/AC): 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24
V/DC of TTL rechthoek-puls 5 V/DC, 1 - 10 kHz, bandbreedte
ca. 10 - 90% PWM. De regeling vindt plaats door het veranderen
van de bandbreedte.
PL M150 | DC + Puls Konverter
Poprzez włączenie tego modułu do systemu można
sterować naszymi regulatorami mocy (230 V/AC lub 110 V/AC)
M012, M028 + M028N za pomocą napięcia stałego lub stero-
wania szerokością impulsu (PWM z mikrokomputerów lub kom-
puterów PC). Moduł ten jest podłączany w miejsce potencjome-
tru. Galwaniczne rozdzielanie obwodów sterujących za pomocą
transoptora. Rodzaj sterowania do wyboru (przy 230 V/AC): DC
1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Albo impulsy prostokątne
TTL - 5 V/DC, 1 - 10 kHz, szerokość impulsu ok. 10 - 90% PWM
(pulse width modulation). Regulacja następuje poprzez zmianę
szerokości impulsu.
PT M150 | DC e impulso Converter
Através intercalar este modulo podem os nossos mo-
dulos de regulador de potência (230 V/AC ou 110 V/AC) M012,
M028 + M028N com uma tensão contínua ou um comandio
de impulso largo serem comandados (de micro computador ou
PC). Este modulo é ligado em lugar do potenciómetro. Ciclo de
comando galvãnico separado sobre Optoacoplador. O excitar
pode facultivamente suceder (em 230 V/AC): 1 - 5 V/DC, 3 - 12
V/DC, 6 - 24 V/DC. Ou TTL impulso rectangular 5 V/DC, 1 - 10
kHz, Impulsos largos aprox. 10 - 90% PWM. A regulação resulta
através modicação da largura do impulso.
RU M150 | Преобразователь постоянного и
импульсного тока
Данный модуль преднозначен для управления наших
модулей (~230 Вольт или ~110 Вольт) М012, М028 + M028N
с помощью постоянного или импульсного напряжения
(от микрокомпьютера, или персонального компьютера).
Для этого нужно подключить данный модуль вместо
потенциометра. Гальванический разрыв цепи реализован с
помощью оптрона. По выбору можно применить управление
(при ~230 Вольт): постоянным напряжением 1 - 5 Вольт,
3 - 12 Вольт, 6 - 24 Вольт, или применить TTL импульсное
управление импульсами прямоугольной формы величиной
5 Вольт постоянного напряжения, частотой 1 - 10 кГц, с
шириной импульса прибл. 10 - 90% PWM. Регулировка
делается изменением ширины импульса.
www.kemo-electronic.de
1402639
1/4
P / Module / M150 / Beschreibung / 08040DU / KV040 / Einl. Ver. 002
ANSCHLUSSBEISPIEL M012 | CONNECTION EXAMPLE OF M012
(Das abgebildete Zubehör gehört nicht zum Lieferumfang!) | (The shown accessories are not included!)
• Steuerung z.B. über Pulse
• Control e.g. via pulse
230 V/AC
240 V/AC
oder | or
110 V/AC
ANSCHLUSSBEISPIELE M028 & M028N | CONNECTION EXAMPLES OF M028 & M028N
• Sicherung
• Fuse
230 V/AC
240 V/AC
oder | or
110 V/AC
2 - 5 V/DC for loads
with 110 V/AC
6 - 12 V/DC for loads
with 110 V/AC
12 - 24 V/DC for loads
with 110 V/AC
• LAST
• LOAD
• LAST
• LOAD
• Sicherung
• Fuse
230 V/AC
240 V/AC
oder | or
110 V/AC
1 - 5 V/DC 3 - 12 V/DC 6 - 24 V/DC
PULSE
(Das abgebildete Zubehör gehört nicht zum Lieferumfang!) | (The shown accessories are not included!)
STEUERMÖGLICHKEITEN FÜR 230 V/AC LASTEN | CONTROL OPTIONS FOR 230 V/AC LOADS
Entsorgung:
Wenn das Gerät entsorgt werden soll, darf es nicht in den Hausmüll geworfen
werden. Es muss an Sammelstellen für Fernsehgeräte, Computer usw. entsorgt
werden (bitte erkundigen Sie sich in Ihrem Gemeindebüro oder in der Stadtver-
waltung nach Elektronik-Müll-Sammelstellen).
Disposal:
This device may not be disposed with the household waste. It has to
be disposed at collecting points for television sets, computers, etc.
(please ask your local authority or municipal authorities for these
collecting points for electronic waste).
• LAST
• LOAD

DE
Schaltungsbeschreibung:
Über die verschiedenen Steuerspannungen wird im
Inneren des Moduls ein Optokoppler angesteuert. Am
Ausgang des Kopplers ist eine Elektronik, die die Regelung
des Potentiometereingangs des nachgeschalteten
Leistungsreglermoduls (M012, M028 oder M028N)
übernimmt. Die Regelung des Potentiometerausgangs
geschieht linear (nicht digital).
Bestimmungsgemäße Verwendung:
Ansteuerung des Potentiometereingangs der
Leistungsreglermodule M012, M028 oder M028N
mit Steuerspannungen oder Steuerimpulsen aus
Mikroprozessoren bzw. Computern.
Aufbauanweisung:
Das Modul M150 wird mit dem Leistungsreglermodul M012,
M028 oder M028N gemäß den Zeichnungen verbunden
(ein evtl. vorhandenes Potentiometer wird entfernt). Die
Kabel zwischen dem Ansteuermodul M150 und dem
Leistungsreglermodul können max. 1 m lang sein. Bitte
beachten Sie, dass die Kabel zwischen dem M150 und dem
Leistungsreglermodul Spannungen 230 V/AC bzw. 110 V/
AC führen können und beachten Sie die entsprechenden
Sicherheitshinweise (Berührungsschutz usw., siehe
beiliegendes Heft M1002 „Allgemein gültige Hinweise für
Kemo-Module“).
Am Eingang des Moduls M150 kann dann jeweils eine der
4 Steuerspannungen angelegt werden. Der Minuspol der
Steuerspannung (Masse bei Digitalsignalen) wird mit dem
Modulanschluss „Ground“ verbunden. Der Pluspol der
Steuerspannung wird dann je nach Spannungsbereich an den
entsprechenden Anschluss geschaltet. Wenn Sie das Modul
z.B. mit einer Steuerspannung von 1 - 5 V/DC betreiben
wollen, dann wird der Pluspol der Steuerspannung mit dem
Modulanschluss „+“ 1 - 5 V/DC verbunden. Durch Variation
der Steuerspannung kann dann das Leistungsreglermodul
zwischen Minimum - Maximum geregelt werden.
•KleineSteuerspannung=kleineLeistungsreglereinstellung.
• Hohe Steuerspannung (max. 5 V/DC) = volle
Leistungsreglereinstellung.
Wenn Sie mit anderen Steuerspannungen arbeiten wollen,
dann müssen Sie eine der anderen Steuereingänge des
Moduls M150 nehmen: Es sind noch 2 zusätzliche Eingänge
für Spannungen zwischen 3 - 12 V/DC oder 6 - 24 V/DC
vorhanden. Wichtig: Es darf immer nur einer der jeweiligen
Steuereingänge des Moduls M150 angesteuert werden,
niemals mehrere Eingänge gleichzeitig!
Statt mit einer veränderlichen Steuerspannung kann das
Modul auch mit einer Impulsbreiten-Steuerung angesteuert
werden. Das digitale Signal sollen Rechtecksignale mit
einer Spannung von ca. 5 V sein (Standard-TTL-Signale). Die
Frequenz soll auf einem Wert zwischen 1 - 10 kHz sein. Die
Regelung erfolgt durch Veränderung der Impulsbreite (siehe
Tabelle).

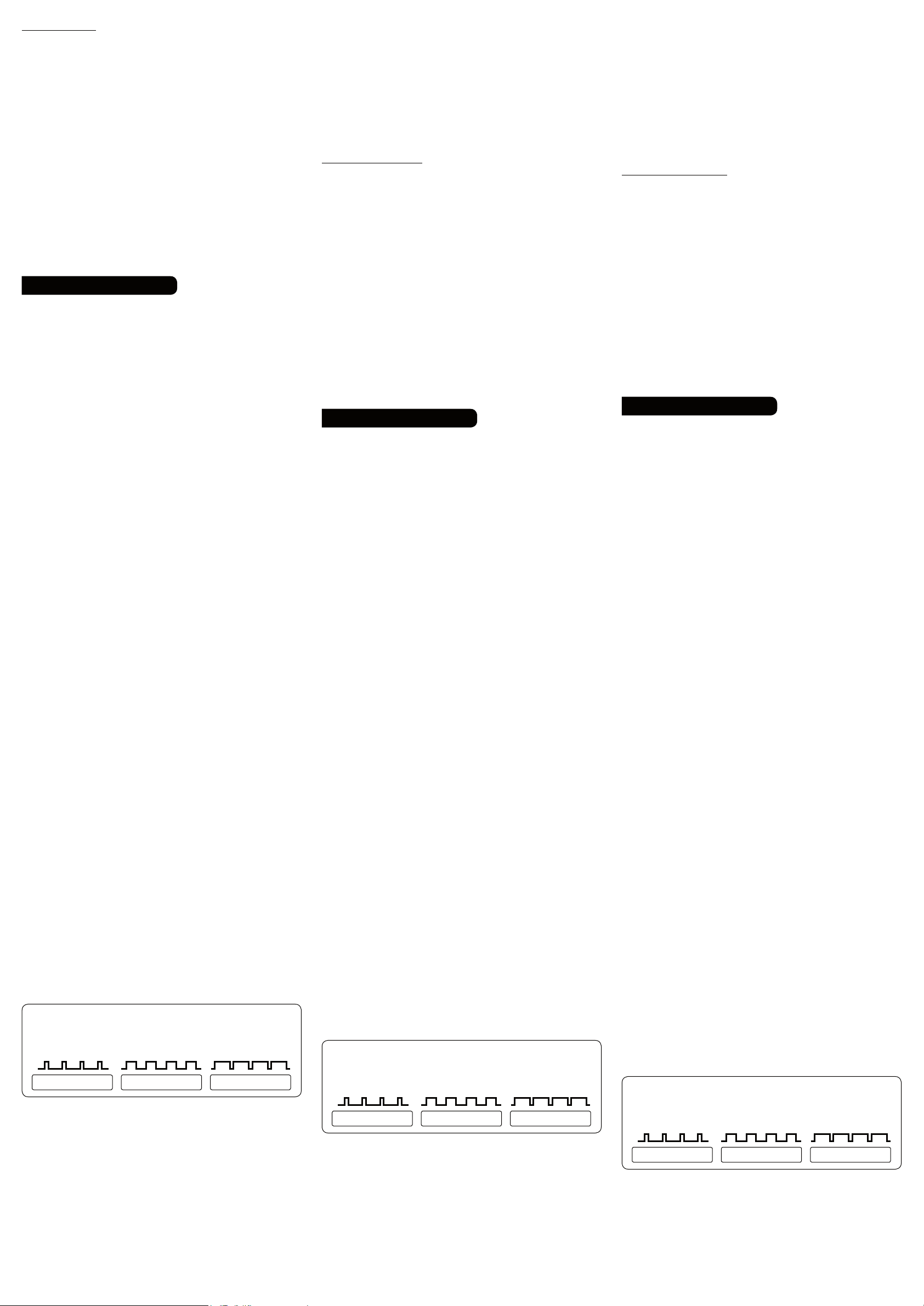

Ausgangsleistung des Leistungsreglermoduls
bei Ansteuerung mit:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Leistung: Min. Leistung: ca. 50% Leistung: Max.
Betrieb an 110 V/AC:
Das Modul M150 kann zusammen mit den
Leistungsreglermodulen M012, M028 oder M028N auch
an einer Netzspannung von 110 V/AC betrieben werden
(z.B. in den USA). In diesem Fall sind die Steuerspannungen
oder Steuerimpulse anders: Die Steuerspannungen (jeweils
von Minimum auf Maximum): 2 - 5 V/DC, oder 6 - 12 V/DC,
oder 12 - 24 V/DC oder TTL Impulse ca. 30 - 90% PWM. Die
Anfangsspannungen sind bei 110 V/AC geringer.
Checkliste für Fehlersuche:
Wenn die zusammengeschalteten Module M150 +
Leistungsreglermodul nicht funktionieren, dann legen Sie das
Kabel Nr. 1 vom Modul M150 bitte an den anderen Anschluss
des Leistungsreglermoduls für das Potentiometer (Sie haben
ja 2 Poti-Anschlusskabel am Leistungsreglermodul zur
Auswahl). Wenn das auch nicht funktioniert, vertauschen Sie
die beiden Kabel Nr. 2 + 3 zum Leistungsreglermodul.
Begründung: Es benden Sich noch ältere Produktionsserien
M012 + M028 auf dem Markt, wo die beiden Anschlüsse für
das Potentiometer bzw. die beiden äußeren Last-Anschlüsse
des Moduls M012 vertauscht herausgeführt sind (das spielte
vorher keine Rolle, weil es das Modul M150 noch nicht gab).
Technische Daten:
Betriebsspannung: 110 V/AC oder 230 V/AC (wird über
die Anschlüsse zum Leistungsreglermodul herangeführt)
| Ausgang: Das Modul gibt eine Steuerspannung für den
Potentiometereingang der Leistungsreglermodule M012,
M028 oder M028N ab | Eingang: Das Modul M150 kann
wahlweise mit Steuer-Gleichspannungen 1 - 5 V/DC oder 3
- 12 V/DC oder 6 - 24 V/DC angesteuert werden. Oder mit
TTL-Impulsen mit einer Impulsbreiten-Steuerung | Frequenz:
zwischen 1 - 10 kHz | Impulsspannung: ca. 5 V/DC,
Impulsbreite ca. 10 - 90% PWM. Mit der Impulsbreite ca. 10
- 90% wird die Leistung eingestellt | Eingangswiderstände:
Steuereingang 1 - 5 V/DC >1,4 k, Steuereingang 3 - 12
V/DC >4,1 k, Steuereingang 6 - 24 V/DC >9,1 k | TTL-
Impulseingang: >1,1 k | Galvanische Trennung: Über
einen Optokoppler zwischen den Steuereingängen und dem
Signalausgang zum Leistungsreglermodul | Maße: ca. 70 x
60 x 23 mm (ohne Befestigungslaschen)
EN
Circuit description:
An optocoupler inside the module is selected via the different
control voltages. The output of the coupler contains an
electronics which takes on the regulation of the potentiometer
input of the topped power control module (M012, M028 or
M028N). Regulation of the potentiometer output is linear (not
digital).
Intended use:
Control of the potentiometer input of the power control
modules M012, M028 or M028N with control voltages
or control pulses from microprocessors or computers,
respectively.
Mounting instructions:
Connect the module M150 with the power control module
M012, M028 or M028N according to the drawings (remove
any potentiometer). The cable between the control module
M150 and the power control module may have a length of
maximally 1 m. Please note that the cables between the M150
and the power control module may carry voltages of 230 V/
AC or 110 V/AC, respectively, and observe the corresponding
safety instructions (protection against accidental contact,
etc., see enclosed leaet M1002 „General Information for
Kemo Modules“)
Then one of the 4 control voltages, respectively, can be fed
to the input of the module. The negative pole of the control
voltage (mass with digital signals) has to be connected with
the module connection „Ground“. The positive pole of the
control voltage will then be switched to the corresponding
connection depending on the voltage range. If you want to
operate the module with e.g. a control voltage of 1 - 5 V/DC,
the positive pole of the control voltage has to be connected
with the module connection „+“ 1 - 5 V/DC. The power control
module may be adjusted between minimum - maximum by
varying the control voltage.
• Low control voltage = low power control adjustment.
• High control voltage (max. 5 V/DC) = full power control
adjustment.
If you want to work with other control voltages, you have to
use one of the other control inputs of the module M150:
There are 2 additional inputs for voltages between 3 - 12
V/DC or 6 - 24 V/DC. Important: Only one of the respective
control inputs of the module M150 may be selected, never
several inputs at the same time!
Instead of a variable control voltage, the module may also be
controlled with a pulse width modulation. The digital signal
shall be square wave signals with a voltage of approx. 5 V
(standard TTL signals). The frequency shall be between 1 -
10 kHz. Regulation is done by changing the pulse width (see
table).
Output power of the power control module on
gradual shutoff with:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Power: min. Power: approx. 50% Power: max.
Operation with 110 V/AC:
The module M150 may also be operated together with the
power control modules M012, M028 or M028N with a mains
voltage of 110 V/AC (e.g. in the USA). In this case the control
voltages or control pulses are different: The control voltages
(from minimum to maximum, respectively): 2 - 5 V/DC, or 6
- 12 V/DC, or 12 - 24 V/DC or TTL pulses approx. 30 - 90%
PWM. The initial voltages are lower with 110 V/AC.
Check list for troubleshooting:
If the module M150 and the power control modules that
have been interconnected do not function, then lay cable
no. 1 from the module M150 to the other connection of the
power control module for the potentiometer (you may choose
between 2 potentiometer connecting cables at the power
control module). If this does not work either, exchange both
cables no. 2 + 3 towards the power control module.
Explanation: There are still older production series M012
+ M028 on the market where both connections for the
potentiometer or both external load connections of the module
M012 have been led through in an exchanged manner (this
did not play any part before because the module M150 did
not exist yet).
Technical data:
Operating voltage: 110 V/AC or 230 V/AC (is led to the power
control module via the connections) | Output: The module
delivers a control voltage for the potentiometer input of the
power control modules M012, M028 or M028N | Input:
The module M150 may either be controlled with control DC
voltages of 1 - 5 V/AC or 3 - 12 V/AC or 6 - 24 V/AC. Or with TTL
pulses with a pulse width modulation | Frequency: between
1 - 10 kHz | Impulse voltage: approx. 5 V/DC, pulse width
approx. 10 - 90% PWM. The power is adjusted with the pulse
width approx. 10 - 90% | Input resistances: control input 1
- 5 V/DC >1.4 k, control input 3 - 12 V/DC >4.1 k, control
input 6 - 24 V/DC >9.1 k | TTL pulse input: >1.1 k | Galvanic
separation: via an optocoupler between the control inputs
and the signal output towards the power control module |
Dimensions: approx. 70 x 60 x 23 mm (without fastening
straps)
ES
Descripción del circuito:
Se excita un optoacoplador en el interior del módulo por
tensiónes excitadoras diferentes. La salida del acoplador
contiene una electrónica que toma a su cargo la regulación
de la entrada del potenciómetro del módulo de regulación
de potencia postconectado (M012, M028 o M028N).
La regulación de la salida del potenciómetro tiene lugar
linealmente (no digital).
Uso destinado:
Mando de la entrada del potenciómetro de los módulos de
regulación de potencia M012, M028 o M028N con tensiones
excitadoras o impulsos de disparo de microprocesadores o
ordenadores.
Instrucciones para el montaje:
Conectar el módulo M150 con el módulo de regulación de
potencia M012, M028 o M028N según los dibujos (sacar el
potenciómetro que se encuentra eventualmente allí). El largo
de los cables entre el módulo de mando M150 y el módulo
de regulación de potencia puede ser 1 m como máximo.
Tenga en cuenta que los cables entre el M150 y el módulo
de regulación de potencia pueden conducir tensiones de 230
V/AC o 110 V/AC y observar las instrucciones de seguridad
correspondientes (protección contra contacto accidental,
etc., veáse el folleto adjunto M1002 „Indicaciones generales
para los módulos de Kemo“).
Entonces se puede aplicar una de las 4 tensiones excitadoras
a la entrada del módulo M150. Entonces se conecta el polo
negativo de la tensión excitadora (masa en caso de señales
digitales) con la conexión del módulo „Ground“. El polo
positivo de la tensión excitadora se conmuta a la conexión
correspondiente según el alcance de tensiones. Si Vd. quiere
accionar el módulo p.ej. con una tensión excitadora de 1 - 5
V/DC, conectar el polo positivo de la tensión excitadora con
la conexión del módulo „+“ 1 - 5 V/DC. Vd. puede regular el
módulo de regulación de potencia entre mínimum - máximum
por variar la tensión excitadora.
• Tensión excitadora baja = ajuste del regulación de
potencia bajo.
• Alta tensión excitadora (máx. 5 V/DC) = pleno ajuste del
regulación de potencia.
Si Vd. quiere trabajar con otras tensiones excitadoras, Vd.
debe tomar una de las otras entradas de mando del módulo
M150: Hay todavía 2 entradas adicionales para tensiones
entre 3 - 12 V/DC o 6 - 24 V/DC. Importante: Se debe mandar
solamente una de las entradas de mando respectivas del
módulo M150, nuncas varias entradas al mismo tiempo!
En vez de una tensión excitadora variable, el módulo se
puede mandar también con una modulación de impulsos en
duración. La señal digital deben ser señales rectangulares
con una tensión de approx. 5 V (señales TTL standard). La
frecuencia debe ser un valor entre 1 - 10 kHz. La regulación
se efectua por cambiar la anchura de impulso (veáse la
tabla).
Potencia de salida del módulo de regulación de
potencia en caso de mandar con:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Potencia: mín. Potencia: aprox. 50% Potencia: máx.
Servicio con 110 V/AC:
El módulo M150 se puede accionar también con una tensión
de alimentación de 110 V/AC (p.ej. en los Estados Unidos)
junto con los módulos de regulación de potencia M012,
M028 o M028N. En este caso las tensiones excitadoras
o los impulsos de disparo son diferentes: Las tensiones
excitadoras (de mínimum a máximum respectivamente): 2 -
5 V/DC, o 6 - 12 V/DC, o 12 - 24 V/DC o impulsos TTL aprox.
30 - 90% PWM. Las tensiones iniciales son más bajas con
110 V/AC.
Lista de vericación para la localización de fallas:
Si los módulos M150 + módulo de regulación de potencia
interconectados no funcionan, poner el cable no. 1 del
módulo M150 a la otra conexión del módulo de regulación
de potencia para el potenciómetro (Vd. puede selecionnar
entre 2 cables de conexión del potenciómetro al módulo de
regulación de potencia). Si eso funciona tampoco, cambiar
ambos cables no. 2 + 3 hacia el módulo de regulación de
potencia.
Razón: Hay todavía series de producción más viejas M012
+ M028 al mercado donde ambas conexiones para el
potenciómetro o bien las conexiones exteriores de carga del
módulo M012 salen de manera confundida (antes eso no era
importante porque el módulo M150 aún no existía).
P / Module / M150 / Beschreibung / 08040DU / KV040 / Einl. Ver. 002 2/4

P / Module / M150 / Beschreibung / 08040DU / KV040 / Einl. Ver. 002 3/4
Datos técnicos:
Tensión de servicio: 110 V/AC o 230 V/AC (se aproxima por
las conexiones hacia el módulo de regulación de potencia) |
Salida: El módulo suministra una tensión excitadora para la
entrada del potenciómetro de los módulos de regulación de
potencia M012, M028 o M028N | Entrada: El módulo M150
se puede mandar opcionalmente con tensiones continuas
excitadoras de 1 - 5 V/DC o 3 - 12 V/DC o 6 - 24 V/DC. O con
impulsos TTL con una modulación de impulsos en duración
| Frecuencia entre: 1 - 10 kHz | Tensión de impulsos:
approx. 5 V/DC, anchura de impulso aprox. 10 - 90% PWM.
La potencia se ajuste mediante la anchura de impulso aprox.
10 - 90% | Resistencias de entrada: entrada de mando 1 - 5
V/DC >1,4 k, entrada de mando 3 - 12 V/DC >4,1 k, entrada
de mando 6 - 24 V/DC >9,1 k | Entrada de impulsos TTL:
>1,1 k | Separación galvánica: Por un optoacoplador entre
las entradas de mando y la salida de señal hacia el módulo
de regulación de potencia | Medidas: approx. 70 x 60 x 23
mm (sin eclisas de jación)
FR
Description du montage:
Un coupleur opto-électronique à l’intérieur du module est
commandé par les tensions de commande différentes. Il y a
une électronique à la sortie du coupleur qui prend en charge
le réglage de l’entrée de potentiomètre du module réglage de
puissance intercalé à la suite (M012, M028 ou M028N). Le
réglage de la sortie du potentiomètre s’effectue linéairement
(pas en numérique).
Usage destiné:
Excitation de l’entrée du potentiomètre des modules
réglage de puissance M012, M028 ou M028N avec des
tensions de commande ou d’impulsions de commande des
microprocesseurs ou des ordinateurs, respectivement.
Instructions d’assemblage:
Connectez le module M150 avec le module réglage de
puissance M012, M028 ou M028N selon les dessins
(enlevez le potentiomètre qui se trouve là éventuellement).
La longueur du câble entre le module de commande M150 et
le module réglage de puissance peut être 1m au maximum.
Veuillez faire attention à ce que les câbles entre le M150
et le module réglage de puissance peuvent être parcourus
par des tensions de 230 V/AC ou 110 V/AC respectivement
et observez les instructions de sécurité correspondantes
(protection contre les contacts accidentels, etc., voir la
brochure ci-jointe M1002 „Renseignement généraux pour les
modules de Kemo“).
Ensuite on peut appliquer respectivement une des 4 tensions
de commande à l’entrée du module M150. Le pôle négatif
de la tension de commande (masse en cas des signaux
numériques) est connecté avec le raccord du module
„Ground“. Alors le pôle positif de la tension de commande est
câblé au raccord correspondant selon la gamme de tension.
Si vous voulez actionner le module p.ex. avec une tension
de commande de 1 - 5 V/DC, raccordez le pôle positif de la
tension de commande avec le raccord du module „+“ 1 - 5
V/DC. On peut régler le module réglage de puissance entre
minimum - maximum par varier la tension de commande.
• Tension de commande basse = bas réglage du réglage de
puissance.
• Haute tension de commande (max. 5 V/DC) = plein
réglage du réglage de puissance.
Si vous voulez travailler avec d’autres tensions de commande,
vous devez prendre une des autres entrée de commande du
module M150: Il y a encore 2 entrées additionnelles pour
les tensions entre 3 - 12 V/DC ou 6 - 24 V/DC. Important:
Il faut commander d’amorçage seulement une des entrées
de commande du module M150 respectivement, jamais
plusieurs entrées en même temps!
Au lieu d’une tension de commande variable on peut aussi
commander le module avec une modulation d’impulsions en
durée. Le signal digital doivent être des signaux rectangulaires
avec une tension d’env. 5 V (signaux TTL standard). La
fréquence doit s’élever à une valeur entre 1 - 10 kHz. Le
réglage s’effectue par changer la durée d’impulsions (voir le
tableau).
Puissance de sortie du module réglage de
puissance en cas de commande avec:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Puissance: min. Puissance: ca. 50% Puissance: max.
Service avec 110 V/AC:
On peut aussi actionner le module M150 ensemble avec les
modules réglage de puissance M012, M028 ou M028N à une
tension de réseau 110 V/AC (p.ex. aux États Unis). En ce cas
les tensions de commande ou les impulsions de commande
sont différentes: les tensions de commande (de minimum à
maximum, respectivement): 2 - 5 V/DC, ou 6 - 12 V/DC, ou
12 - 24 V/DC ou d’impulsions TTL env. 30 - 90% PWM. Les
tensions au départ sont plus basses à 110 V/AC.
Liste de contrôle pour le dépistage des erreurs:
Si les modules M150 + module réglage de puissance
interconnectés ne fonctionnent pas, veuillez poser le câble
no. 1 du module M150 à l’autre raccord du module réglage de
puissance pour le potentiomètre (vous avez le choix entre 2
câbles de raccordement de potentiomètre au module réglage
de puissance). Si ceci ne fonctionne non plus, échangez les
deux câbles no. 2 + 3 vers le module réglage de puissance.
Raison: Il y a encore des séries de production plus vieilles
M012 + M028 sur le marché où on a fait sorti les deux
raccords pour le potentiomètre ou les deux raccords
extérieurs de charge du module M012 respectivement de
manière échangée (cela n’était pas important avant, parce
que le module M150 n’existait pas encore).
Données techniques:
Tension de service: 110 V/AC ou 230 V/AC (est amenée par
les raccords vers le module réglage de puissance) | Sortie:
Le module délivre une tension de commande pour l’entrée
de potentiomètre des modules réglage de puissance M012,
M028 ou M028N | Entrée: On peut commander le module
M150 au choix avec des tensions continues de commande 1
- 5 V/DC ou 3 - 12 V/DC ou 6 - 24 V/DC. Ou avec d’impulsions
TTL-avec une modulation d’impulsions en durée | Fréquence:
entre 1 - 10 kHz | Tension d’impulsions: env. 5 V/DC, durée
d’impulsions env. 10 - 90% PWM. La puissance est réglée
avec la durée d’impulsions env. 10 - 90% | Résistances
d’entrée: entrée de commande 1 - 5 V/DC >1,4 k, entrée de
commande 3 - 12 V/DC >4,1 k, entrée de commande 6 - 24
V/DC >9,1 k | Entrée d’impulsions TTL: >1,1 k | Séparation
galvanique: Par un coupleur opto-électronique entre les
entrées de commande et la sortie de signal vers le module
réglage de puissance | Mesures: env. 70 x 60 x 23 mm (sans
éclisses de xation)
NL
Schema beschrijving:
Door middel van verschillende aanstuur-spanningen wordt in
het moduul een opto-coupler aangestuurd. Aan de uitgang
van de opto-coupler zit electronica, die de regeling van de
potmeter ingang van het volgende vermogens regeling-
moduul (M012, M028 of M028N) overneemt. Deze regeling
van de potmeter uitgang verloopt liniair (niet digitaal).
Toepassings mogelijkheden:
Aansturing van de potmeter-ingang van het vermogens
regeling-moduulM012,M028ofM028Nmetstuurspanningen
of stuurpulsen via de microprosessor of computer.
Montage voorschriften:
Het moduul M150 wordt volgens vermogens regeling-
moduul M012, M028 of M028N schema aangesloten (de
gebruikte potmeter wordt verwijderd). Het aansluitkabel
tussen aanstuur moduul M150 en het vermogens regeling-
moduul mag maximaal 1 mtr lang zijn. Let er wel op, dat
de kabel tussen M150 en het vermogens regeling-moduul
spanning van 230 V/AC of 110 V/AC aan kan, en raadpleeg
de veiligheids tips (lees extra boekje M1002 “Algemene
toepassingen voor Kemo-Modules”.
Aan de ingang van het moduul M150 kan een van de 4
stuurspanningen aangesloten worden. De minpool van de
stuurspanning (massa bij digitale signalen) wordt aangesloten
aan “ground” staat op het moduul. De pluspool van de
stuurspanning wordt afhankelijk van het spanningsbereik
aan de juiste aansluiting verbonden. Als u het moduul
bijvoorbeeld met een stuurspanning van 1 - 5 V/DC voeden
wil, dan wordt de pluspool van de stuurspanning op de
moduulaansluiting “+“ 1 - 5 V/DC aangesloten. Door variatie
van de stuurspanning kan het vermogens regeling-moduul
tussen minimum - maximum geregeld worden.
• Kleine stuurspanning = kleine vermogens regeling
instelling.
• Hoge stuurspanning (max. 5 V/DC) = maximale vermogens
regeling instelling.
Als u met andere stuurspanningen wil werken, dan moet u
een andere stuur-ingang van het module M150 nemen. Er
zijn nog 2 andere ingangsspanningen namelijk 3 - 12 V/DC of
6 - 24 V/DC te gebruiken. Belangrijk is: er mag maar 1 stuur-
ingang gelijktijdig gebruiken, dus niet meerdere!
In plaats van de variabele stuurspanning kan het moduul
ook geregeld worden door pulsbreedte. Dit digitale signaal
moet rechthoek-signalen zijn met een spanning van ca. 5 V
(standaard TTL signaal). De frequentie moet tussen 1 - 10
kHz zijn. De regeling loopt door verandering van pulsbreedte
(zie tabel).
Uitgangs vermogen van het vermogens
regeling-moduul bij aansturing van:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Vermogen: min. Vermogen: ca. 50% Vermogen: max.
Aansluiting aan 110 V/AC:
Het moduul M150 kan tegelijk met de vermogens regeling-
modules M012, M028 of M028N ook aan netspanning van
110 V/AC aangesloten worden (bijvoorbeeld in Amerika). In
dit geval zijn de stuurspanningen of stuurpulzen anders. De
stuurspanningen (afhankelijk van minimum naar maximum):
2 - 5 V/DC, of 6 - 12 V/DC, of 12 - 24 V/DC of TTL puls ca. 30
- 90% PWM. De beginspanning is bij 110 V/AC lager.
Fout zoek controle lijst:
Als de gezamenlijke modules M150 + vermogens regeling-
moduul niet goed werkt, sluit dan de draad Nr. 1 van het
moduul M150 aan de andere aansluiting van het vermogens
regeling-moduul bij de potmeter (u heeft 2 draden aan de
potmeter bij de vermogens regeling-moduul te kiezen).
Als dit niet helpt, verwissel dan de draden Nr. 2 + 3 bij het
vermogens regeling-moduul.
Reden hiervoor is, dat er nog oude produktieserie modules
op de markt te koop zijn van M012 en M028 die beide
aansluiting van de potmeter verwisseld uitgevoerd zijn (speelt
vroeger geen rol, doordat moduul M150 nog niet op de markt
was).
Technische gegevens:
Voedingsspanning: 110 V/AC of 230 V/AC (wordt via de
aansluiting van het vermogens regeling-moduul geactiveerd)
| Uitgang: het moduul geeft een stuurspanning aan de
potmeter ingang van het vermogens regeling-moduul M012,
M028 of M028N | Ingang: Het moduul M150 kunt u kiezen
of stuur-gelijkspanningen 1 - 5 V/DC of 3 - 12 V/DC of 6 - 24
V/DC aansturen, of met TTL pulzen met een impulsbreedte
sturing | Frequentie: tussen 1 - 10 kHz | Impulsspanning:
ca. 5 V/DC, impulsbreedte van ca. 10 - 90% PWM. Door
middel van pulsbreedte ca. 10 - 90% wordt het vermogen
ingesteld | Ingangsweerstand: stuuringang 1 - 5 V/DC >1,4
k, stuuringang 3 - 12 V/DC >4,1 k, stuuringang 6 - 24 V/DC
+ >9,1 k | TTL-pulsingang: >1,1 k | Galvanische scheiding:
via opto-coupler tussen de stuuringangen en het signaal
uitgang van de vermogens regeling-moduul | Afmetingen:
ca. 70 x 60 x 23 mm (zonder bevestigings ogen)
PL
Opis układu połączeń:
Wewnątrz modułu, poprzez różne napięcia sterowania,
odbywa się sterowanie transoptora. Na wyjściu transoptora
znajduje się układ elektroniczny, który przejmuje regulację na
wejściu potencjometru modułu regulacji mocy (M012, M028
lub M028N) włączającego się z opóźnieniem. Regulacja na
wyjściu potencjometru odbywa się w sposób liniowy (nie
cyfrowo).
Stosowanie zgodne z przeznaczeniem:
Sterowanie na wejściu potencjometrów modułów regulacji
mocy M012, M028 lub M028N z napięciem sterującym lub
impulsem sterującym z mikroprocesora wzgl. komputera.
Instrukcja dotycząca struktury układu:
Moduł M150 jest połączony z modułem regulacji mocy
M012, M028 lub M028N zgodnie z rysunkami (ewentualne
potencjometry są usuwane). Kable pomiędzy modułem
sterowania M150 a modułem regulacji mocy mogą mieć
maksymalnie długość 1 m. Należy zwrócić uwagę, że
kable między modułem M150 a modułem regulacji mocy
mogą przewodzić napięcie 230 V/AC wzgl. 110 V/AC
oraz przestrzegać odpowiednich wskazówek dotyczących
bezpieczeństwa (ochrona przeciwdotykowa itp., patrz
załączony zeszyt M1002 „Ogólne wskazówki dotyczące
modułów Kemo”).
Na wejściu modułu M150 może być za każdym razem
przyłożone jedno z 4 napięć sterowania. Biegun ujemny
napięcia sterowania (masa w przypadku sygnałów cyfrowych)
jest połączony z przyłączem modułu „Ground“. Biegun
dodatni napięcia sterowania w zależności od zakresu
napięcia włączany jest do odpowiedniego przyłącza. Jeśli chcą
Państwo stosować moduł np. z napięciem sterowania od 1
do 5 V/DC, wówczas biegun dodatni napięcia sterowania jest
łączony z przyłączem modułu „+“ 1 - 5 V/DC. Poprzez zmiany
napięcia sterowania można regulować moduł regulacji mocy
w zakresie od minimum do maksimum.
• Niskie napięcie sterowania = mały zakres regulacji mocy
• Wysokie napięcie sterowania (maks. 5 V/DC) = pełen
zakres regulacji mocy.
Jeśli chcą Państwo pracować z innymi napięciami sterowania,
wówczas muszą Państwo wybrać jedno z pozostałych wejść
modułu M150: Do dyspozycji są jeszcze 2 dodatkowe wejścia
dla napięć między 3 - 12 V/DC lub 6 - 24 V/DC. Ważne: W
danym momencie można sterować tylko jednym z wejść
sterowania modułu M150, nigdy większa ilością wejść
równocześnie!
Zamiast zmiennym napięciem moduł może być również
sterowany poprzez sterowanie szerokością impulsu. Sygnał
cyfrowy powinien być sygnałem prostokątnym o napięciu
wynoszącym ok. 5 V (sygnały standardowe TTL). Częstotliwość
powinna mieć wartość z przedziału 1 - 10 kHz. Regulacja
następuje poprzez zmianę szerokości impulsu (patrz tabela).
Moc wyjściowa modułu regulacji mocy
przy sterowaniu na:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Moc: min. Moc: ok. 50% Moc: maks.
Używanie modułu z napięciem sieciowym 110 V/AC:
Moduł M150 może być stosowany razem z modułami regulacji
mocy M012, M028 lub M028N również przy napięciu
sieciowym 110 V/A (np. w USA). W takim przypadku wartości
napięcia sterującego lub impulsów sterujących są inne:
Wartości napięcia sterującego (od minimum do maksimum):

P / Module / M150 / Beschreibung / 08040DU / KV040 / Einl. Ver. 002 4/4
DE | Wichtig: Bitte beachten Sie die extra beiliegenden “Allgemeingül-
tigen Hinweise” in der Drucksache Nr. M1002. Diese enthält wichtige
Hinweise der Inbetriebnahme und den wichtigen Sicherheitshinweisen!
Diese Drucksache ist Bestandteil der Beschreibung und muss vor dem
Aufbau sorgfältig gelesen werden.
EN | Important: Please pay attention to the “General Information” in the
printed matter no. M1002 attached in addition. This contains important
information starting and the important safety instructions! This printed
matter is part of the product description and must be read carefully be-
fore assembling!
ES | Importante: Observar las ”Indicaciones generales” en el impreso no.
M1002 que se incluyen además. ¡Ellas contienen informaciones import-
antes la puesta en servicio y las instrucciones de seguridad importantes!
¡Este impreso es una parte integrante de la descripción y se debe leer con
esmero antes del montaje!
FR | Important: Veuillez observer les « Renseignement généraux » dans
l’imprimé no. M1002 ci-inclus. Ceci contient des informations importan-
tes la mise en marche et les indications de sécurité importantes! Cet im-
primé est un élément déni de la description et il faut le lire attentivement
avant l’ensemble!
IT | Importante: Le preghiamo di notare gli “indicazioni generali” acclusi
separatamente allo stampo No. M1002. Questi contengono indicazioni
importanti per quanto riguarda la messa in servizio e gli avvisi di sicurezza
importanti. Questo stampo fa parte della descrizione e deve essere letta
attentamente prima del montaggio.
NL | Belangrijk: Belangrijk is de extra bijlage van “Algemene toepassin-
gen“ onder nr. M1002. Deze geeft belangrijke tips voor het monteren het
ingebruik nemen en de veiligheids voorschriften. Deze pagina is een on-
derdeel van de beschrijving en moet voor het bouwen zorgvuldig gelezen
worden.
PL | Ważne: Proszę przestrzegać uwag zawartych w dołączonym druku
„Ogólnie obowiązujące zalecenia” Nr. M1002. Broszura ta zawiera ważne
informacje dotyczące uruchomienia i bezpieczeństwa! Jest ona częścią
instrukcji i musi być przed montażem dokładnie przeczytana.
PT | Importante: Por favor tomar atenção com o extra “Indicações gerais
válidas” o junto impresso M1002. Este contém importantes indicações a
colocação em funcionamemto e importantes indicações de segurança!
Este impresso é um elemento da descrição que deve cuidadosamente ler
antes da montagem!
RU | Важное примечание: Пожалуйста обратите внимание на
отдельно приложенные «Общедействующие инструкции» в описании
Но. М1002. Это описание содержит важные инструкции введения в
эксплуатацию, и важные замечания по безопасности. Этот документ
является основной частью описания по монтажу и должен быть
тщательно прочитан до начала работы!
Kemo Electronic GmbH, Leher Landstrasse 20, 27607 Geestland, Germany
2 - 5 V/DC lub 6 - 12 V/DC lub 12 - 24 V/DC lub impulsy
TTL: ok. 30 - 90% PWM. Przy 110 V/AC mniejsze są wartości
początkowe napięcia.
Lista kontrolna podczas szukania błędów:
Jeśli podłączone razem moduły M150 + moduł regulacji mocy
nie działają, należy przełożyć kabel nr 1 z modułu M150 do
drugiego przyłącza modułu regulacji mocy dla potencjometru
(do wyboru w przyłączu modułu regulatora mocy są 2
przyłącza kabli dla potencjometrów). Jeśli i to nie przynosi
skutku, należy zamienić kable nr 2+3 modułu regulacji mocy.
Uzasadnienie: Na rynku znajdują się jeszcze starsze serie
produktów M012 + M028, w przypadku których obydwa
przyłącza potencjometrów wzgl. obydwa zewnętrzne przyłącza
mocy modułu M012 wykonane są zamiennie (wcześniej
nie miało to znaczenia, ponieważ nie było jeszcze modułów
M150).
Dane techniczne:
Napięcie robocze: 110 V/AC lub 230 V/AC (doprowadzone do
modułu regulacji mocy poprzez przyłącza) | Wyjście: Moduł
przekazuje napięcie sterowania dla wejścia potencjometru
modułów regulacji mocy M012, M028 lub M028N | Wejście:
Moduł M150 może być opcjonalnie sterowany poprzez
regulację wartości napięcia stałego w zakresie 1 - 5 V/DC lub
3 - 12 V/DC lub 6 - 24 V/DC. Lub też poprzez impulsy TTL
za pomocą regulacji szerokości impulsu | Częstotliwość: w
zakresie 1 - 10 kHz | Napięcie impulsu: ok. 5 V/DC, Szerokość
impulsu ok. 10 - 90% PWM. Moc jest regulowana szerokością
impulsu w zakresie ok. 10 - 90% | Rezystancja wejściowa:
Wejście sterowania 1 - 5 V/DC >1,4 k, wejście sterowania 3
- 12 V/DC >4,1 k, wejście sterowania 6 - 24 V/DC >9,1 k |
Wejście impulsu TTL: >1,1 k | Rozdzielanie galwaniczne: Za
pomocą transoptora między wejściami sterowania a wyjściem
sygnału do modułu regulacji mocy | Wymiary: ok. 70 x 60 x
23 mm (bez elementów montażowych)
PT
Descrição do circuito:
Através diferentes tensões de comando é comandado no
interior do modulo um Optoacoplador. Na saída do acoplador
encontra-se uma electrónica que toma a regulação sa entrada
do potenciómetro do modulo de regulador de potência depois
de ligado (M012, M028 ou M028N). A regulação da saída do
potenciómetro acontece linear (não digital).
Utilização conforme as disposições legais:
Comando da entrada do potenciómetro do modulo de
regulador de potência M012, M028 ou M028N com comando
de tensão ou impulsos de comando de microprocessadores
ou seja computadores.
Instruções para montagem:
O modulo M150 è ligado com o modulo de regulador de
potência M012, M028 ou M028N conforme no desenho
(existente potenciómetro é retirado). Os cabos entre o modulo
de excitar M150 e o modulo de regulador de potência podem
ter no máximo 1 metro de comprimento. Tome atenção, que
os cabos entre o M150 e a tensão do modulo de regulador de
potência podem levar a 230 V/AC ou seja 110 V/AC e prestar
atenção ás correspondentes indicações de segurança
(proteção contra contacto etc. ver no junto manual M1002
„Indicações gerais válidas „para Kemo-modulos).
Na entrada do modulo M150 podem respectivamente entrar
uma das 4 tensões de comando. O polo negativo da tensão
de comando (massa em sinais digitais) é ligado com a ligação
do modulo „Ground“. O polo positivo da tensão de comando
é conforme o domínio de tensão ligado á correspondente
ligação. Quando por exp. o modulo deve exercer com uma
tensão de comando de 1 - 5 V/DC então é ligado o polo
positivo da tensão de comando com a ligação do modulo „+“
1 - 5 V/DC. Através variação da tensão de comando pode
então ser regulado o modulo de regulador de potência entre
o mínimum - máximum.
• Pequena tensão de comando = pequeno ajuste da
regulador de potência.
• Alta tensão de comando (máx. 5 V/DC) = ajuste completo
da regulador de potência.
Quando quizer trabalhar com outras tensões de comando
então deve usar uma das outras entradas de comando do
modulo M150. Existem mais 2 suplementares entradas para
tensão entre 3 - 12 V/DC ou 6 - 24 V/DC. Importante: Só pode
ser comandada uma das entradas de comando do modulo
M150, nunca mais que uma entrada ao mesmo tempo!
Em lugar de uma variável tensão de comando pode o modulo
ser comandado com um comando de impulso largo. Os digital
sinais devem ser sinais rectangulares com uma tensão de
ca. 5 V (Estandardizado-TTL- Sinais). A frequência deve estar
num valor entre 1 - 10 kHz. A regulação sucede através da
modicação do impulso largo (ver tabela).
Potência de saída do modulo de regulador de
potência em distribuição com:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Potência: mín. Potência: ca. 50% Potência: máx.
Serviço em 110 V/AC:
O modulo M 150 junto com o modulo de regulador de
potência M012, M028 ou M028N tambem pode exercer
numa tensão de rede de 110 V/AC (por exp. no USA). Neste
caso são as tensões de comando ou os impulsos de comando
outros: A tensão de comando (respectivamente de mínimum
a máximum): 2 - 5 V/DC, ou 6 - 12 V/DC, ou 12 - 24 V/DC ou
TTL impulso aprox. 30 - 90% PWM. A tensão orítica é em 110
V/AC.
Lista de instrução para localizar defeitos:
Quando ligados juntos o modulo M150 + modulo de regulador
de potência não funcionarem, então coloque por favor o
cabo nr 1 do modulo M150 na outra ligação do modulo de
regulador de potência para o potenciómetro (tem 2 cabos
de conexão do potenciómetro no modulo de regulador de
potência a escolha). Quando assim tambem não funcionar,
troque os dois cabos nr 2 + 3 para o modulo de regulador de
potência.
Motivo: À ainda no mercado velhas séries produções M012
+ M028, onde duas ligações para o potenciómetro ou seja,
(os dois exteriores) as duas exteriores cargas de conexão do
modulo M012 saiem para fora trocadas(não tem importância,
porque ainda não havia o modulo M150).
Datas tecnicas:
Tensão de serviço: 110 V/AC ou 230 V/AC (é levada sobre
as ligações para o modulo de regulador de potência) |
Saída: O modulo dá uma tensão de comando para a entrada
do potenciómetro do modulo de regulador de potência
M012, M028 ou M028N | Entrada: O modulo M150 pode
facultativamente ser comandado com comando de tensão
contínua 1 - 5 V/DC ou 3 - 12 V/DC ou 6 - 24 V/DC. Ou
com TTL impulsos com um comando de impulsos largos
| Frequência: entre 1 - 10 kHz | Tensão de impulso: ca.
5 V/DC, largura do impulso aprox. 10 - 90% PWM. Com a
largura do impulso aprox. 10 - 90% é regulada a potência |
Resistências de entrada: entrada do comando 1 - 5 V/DC
>1,4 k, entrada do comando 3 - 12 V/DC 4,1 k, entrada do
comando 6 - 24 V/DC >9,1 k | TTL, entrada do impulso: >1,1
k | Separação galvânica: Sobre um Optoacoplador entre
entada de comandos e da saída do sinal para o modulo de
regulador de potência | Medida: ca. 70 x 60 x 23 mm (sem
braçadeira de xação)
RU
Описание схемы включения:
Изменением регулировочного напряжения будет в модуле
регулироваться оптрон. К выходу оптрона подсоеденена
электронная схема, которая выполняет функцию
потенциометра светорегулятора (M012, M028 или M028N).
Регулировочная характеристика на выходе является
линеарной (не цифровой).
Инструкции по применению:
Управление входом потенциометра светорегулятора
M012, M028 или M028N при помощи регулировочного
напряжения или регулировочных импульсов, источником
которых явялется микропроцессор, или компьютер.
Инструкция по монтажу:
Подключите модуль М150 в соответствии с чертежом к
светорегулятору M012, M028 или M028N (если приложен
потенциометр, то его необходимо устранить). Кабель
между модулем М150 и модулем светорегулятора
должен быть длиной не более 1 м. Обратите пожалуйста
внимание на то, что кабель между модулем М150 и
модулем светорегулятора подключаются к напряжению
~230 Вольт или ~110 Вольт переменного напряжения и
по этой причине надо соблюдать соответствующие меры
безопасности (изоляция и т.д. - смотри брошюру М1002
«Общедействующая инструкция для модулей KEMO»).
На вход модуля М150 подключите одно из четырех
регулировочных напряжений. Минусовый полюс
регулировочного напряжения (масса в случае цифрового
сигнала) надо подключить к контактному выводу «Ground»
(земля). Плюсовый полюс регулировочного напряжения
подключите к соответствующему входу. Если напр. хотите
применить напряжение 1 - 5 Вольт, плюсовой полюс
регулировочного напряжения надо подключить к входу
модуля «+» 1 - 5 Вольт. Изменением регулировочного
напряжения можно модуль светорегулятора регулировать
в диапазоне от минимального до максимального.
• Всегда малая величина регулировочного напряжения
= малая настройка тушения света.
• Высокое регулировочное напряжение (максимально
5 Вольт постоянного напряжения) = полная величина
тушения света.
Если хотите работать с другими величинами
регулировочного напряжения, в таком случае вы должны
применить другие регулировочные входы модуля М150.
Существуют еще дополнительные входы для постоянных
напряжений в диапазоне 3 - 12 Вольт, или 6 - 24 Вольт.
Важно: всегда применяйте и регулируйте только один вход,
ни в коем случае нельзя регулировать одновременно два
входа.
Для регулировки модуля можно также применить
импульсный метод регулировки: изменением ширины
импульса. Цифровой сигнал прямоугольной формы имеет
величину напряжения 5 Вольт (стандартный TTL-сигнал).
Частота может быть в диапазоне 1 - 10 КГц. Управление
реализируется изменением ширины импульса (смотри
таблицу).
Выходная мощность светорегулятора
для разных величин регулировки:
10% TTL PWM 50% TTL PWM 90% TTL PWM
1 V/DC | 3 V/DC | 6 V/DC 3 V/DC | 8 V/DC | 16 V/DC 5 V/DC | 12 V/DC | 24 V/DC
Мощность: мин. Мощность: ок. 50% Мощность: макс.
Рабочее напряжение ~110 Вольт переменного
напряжения:
Модуль М150 может вместе с модулем светорегулятора
M012, M028 или M028N тоже работать при рабочем
напряжении ~110 Вольт переменного напряжения
(напр. в США). В таком случае данные регулировочного
напряжения или регулировочных импульсов будут другие:
Регулировочное напряжение (диапазон от минимального
до максимального): 2 - 5 Вольт постоянного напряжения,
или 6 - 12 Вольт постоянного напряжения, или 12 - 24 Вольт
постоянного напряжения, или TTL импульсы 30 - 90% PWM.
Начальные напряжения при ~110 Вольт переменного
напряжения являются незначительными.
Список ошибок:
В случае, когда совместно соединенные модули М150 +
модуль светорегулятора не работают, тогда пересоедините
кабель №1 модуля М150 к другому входу модуля
светорегулятора (вы имеете два кабеля для подключения
потенциометра на модуле светорегулятора). Если даже
после этого система не работает, поменяйте местами
кабеля № 2 и № 3 на преобразователе.
Обьяснение: В продаже могут находится еще старые
серии модулей М012 + M028 у которых оба кабеля для
потенциометра, или же оба внешних кабеля нагрузки
модуля М012 перепутаны (это не играло ни какую роль до
того, пока модуль М150 еще не поставлялся).
Технические данные:
Рабочее напряжение: ~110 Вольт или ~230 Вольт
переменного напряжения (подключается к модулю
светорегулятора) | Выход: Модуль дает регулировочное
напряжение для потенциометрического входа модуля
светорегулятора M012, M028 или M028N | Вход: Модуль
М150 можно регулировать постоянным напряжением
величиной 1 - 5 Вольт, или 3 - 12 Вольт, или 6 - 24 Вольт.
Также можно для регулировки применить TTL импульсы
и управлять системой с помощью меняющейся ширины
импульсов | Частота импульсов в: диапазоне 1 - 10 Кгц
| амплитуда прямоугольных сигналов: 5 Вольт, ширина
импульса прибл. 10 - 90% PWM. В диапазоне ширины
импульса прибл. 10 - 90% можно настраивать выходную
мощность | Входное сопротивление: Регулировка входа
1 - 5 Вольт >1,4 кОм, регулировка входа 3 - 12 Вольт
>4,1 кОм, регулировка входа 6 - 24 Вольт >9,1 кОм | TTL
импульсный вход: >1,1 кОм | Гальванический разрыв:
с помощью оптрона между регулировочным входом и
сигнальным выходом для светорегулятора | Габариты:
приблизительно 70 х 60 х 23 мм (без крепления)
