Kermi WRT User manual

DE - Gebrauchs- und Installationsanweisung
FR - Instructions d’utilisation et d’installation
IT - Istruzioni per l’uso e l’installazione
EN - Instructions for installation and use

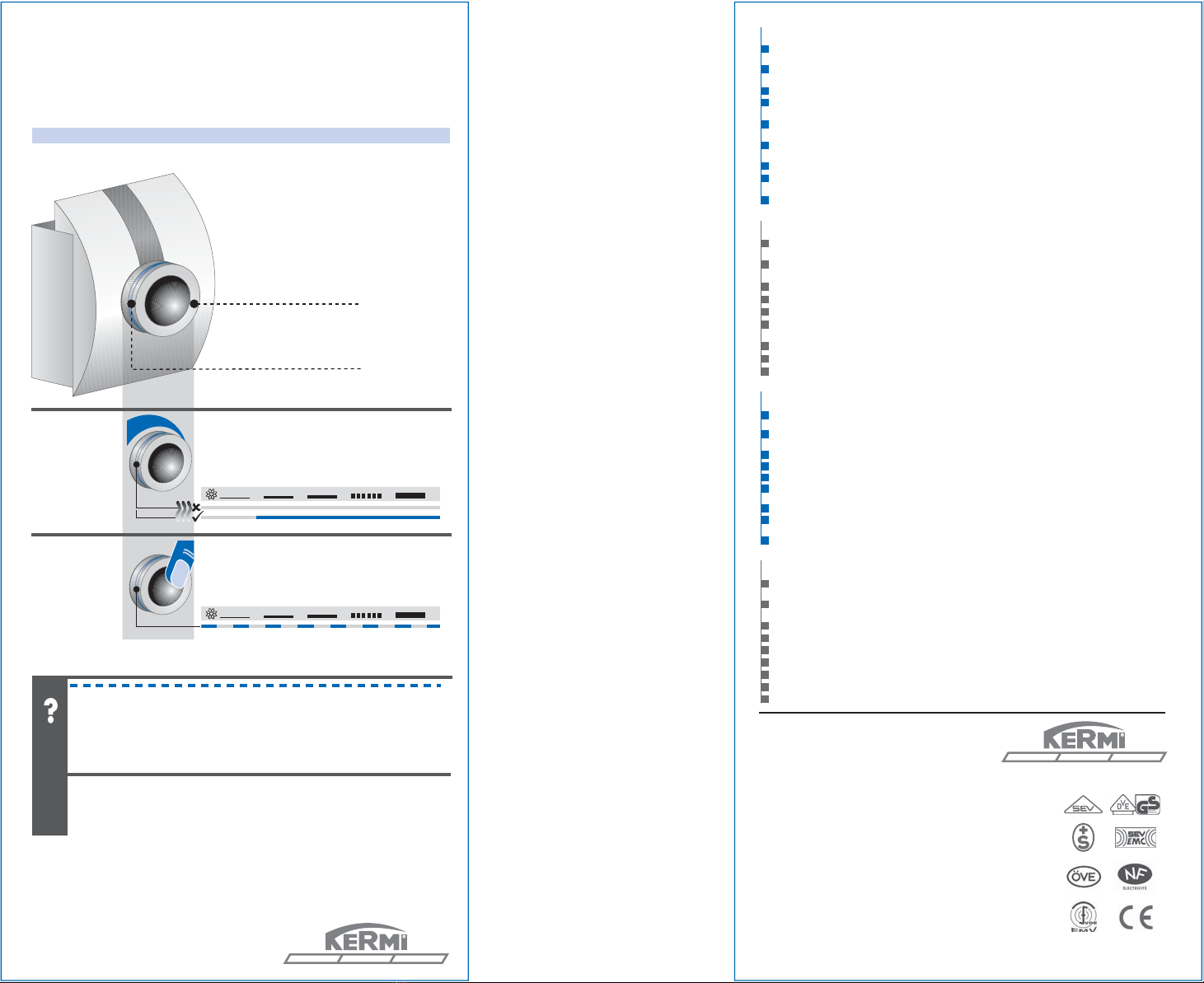

Dreh-Regler
Thermostat
Regolatore girevole
Control knob
Anzeige
Affichage
Display
Display
WRT
Volle Heizleistung für 60 Minuten
Puissance de chauffage max. pendant 60 min.
Piena prestazione di calore per 60 min.
Heating at full power for 60 min.
Booster
12345
1 sec
Raumtemperatur einstellen
Sélectionner la température ambiante
Scegliere la temp. ambientale
Set room temperature
Temperatur
Température
Temperatura
Temperature
12345
~ 5°C ~ 28°C
Ein/ Aus
On/ Off
On/ Off
On/ Off
Erwärmung
Chauffage
Riscaldamento
Heating
Thermostatkopf geschlossen? Fachmann informieren.
Tête du thermostat fermée ? Contacter un spécialiste.
Testa del termostato chiusa? Informare il tecnico
Thermostat head shut? Inform specialist.
Kein
Aucun
Assente
No
Fühlersignal
Signal du capteur
Segnale antenna
Sensor signal
Richtig angeschlossen? Fachmann informieren.
Branchement correct? Informer un professionnel.
Allacciamento corretto? Comunicare al tecnico.
Is device connected correctly? Call expert.
Gewährleistungsansprüche nur mit datiertem Rechnungsbeleg oder Lieferschein.
La garantie n'est valable que sur présentation de la facture datée ou du bon de livraison.
I diritti alla garanzia sono validi solo in presenza di un documento giustificativo o della bolla di consegna datati.
Claims under warranty will only be accepted upon presentation of the bill/invoice or delivery note.
class l
März 06 / MZ-3015-4-W-A4
Kermi GmbH
Pankofen-Bahnhof 1
D-94447 Plattling
Telefon [phone]
Telefax [phone]
[email protected]
Kermi UK Ltd.
7, Brunel Road
Earlstrees Industrial Estate
Northamptonshire NN17 4JW
GB-Corby
Telefon [phone]
Telefax [phone]
[email protected]
Kermi s.r.o.
Dukelska ul. 1427
CZ-34901 Stribro
Telefon [phone]
Telefax [phone]
[email protected]
Kermi Sp.z.o.o.
Ul. Polnocna 15-19
PL-54-105 Wroclaw
Telefon [phone]
Telefax [phone]
[email protected]
Kermi China
Room 910 Eternalink Bldg
Beisanhuandonglu 28
Chaoyang District
CHN-100013 Beijing
Telefon [phone]
Sicherheitshinweise
Die Ausdehnung des Wasserinhaltes muss ständig gewährt sein. Der hydraulische Weg bis zum
Ausdehnungsgefäss muss offen sein.
Die Wandsteckdose muss frei zugänglich sein und darf nicht in der Projektionsfläche des
Heizkörpers und des Regelgerätes liegen.
Die örtlichen Vorschriften sind zu beachten.
Der Heizkörper muss mit einer Wärmeträgerflüssigkeit gefüllt sein, bevor der Heizeinsatz in Betrieb
genommen wird.
Der Heizkörper darf nur zum Trocknen von Textilien verwendet werden, die in Wasser gewaschen
wurden.
Die Heizstableistung muss entsprechend dem vorhandenen Heizkörpertyp gewählt werden -
siehe Verkaufsunterlagen.
Max. Vorlauftemperatur im E-Zusatzbetrieb = 80°C.
Bei beschädigter Netzanschlussleitung muss diese durch den Kundendienst oder einer
Elektrofachkraft ersetzt werden.
Es dürfen nur rein elektrische Heizkörper in Betrieb genommen werden, die im Werk befüllt wurden.
Nachfüllen ist nicht zulässig.
Consignes de sécurité
L’expansion de l’eau contenue doit toujours être possible. La conduite hydraulique menant au bac
d’expansion doit être ouverte.
La prise murale doit être librement accessible et ne doit pas se trouver au sein de la surface de
projection du radiateur et de l'appareil de régulation.
Respecter les prescriptions locales.
Remplir le radiateur d’un liquide caloporteur avant de mettre l’élément de chauffage en service.
Le radiateur doit exclusivement être utilisé pour le séchage de textiles lavés à l’eau.
La puissance de la cartouche chauffante doit être choisie selon le type de radiateur utilisé –
cf. documents de vente.
Température conduit d'alimentation max.en mode d'exploitation E = 80°C.
Tout cordon électrique abîmé doit être remplacé par le service après-vente ou un électricien qualifié.
Seule est autorisée la mise en service de radiateurs exclusivement électriques et remplis à l'usine.
Tout remplissage ultérieur est interdit.
Istruzioni di sicurezza
Garantire sempre l’espansione del contenuto idrico. Il condotto idraulico fino al serbatoio di
espansione deve rimanere aperto.
La presa di corrente deve essere facilmente raggiungibile e non può trovarsi nelle superfici di
proiezione del calorifero e dispositivo di regolazione
Rispettare le disposizioni locali.
Prima di azionare il riscaldamento, riempire il radiatore con un fluido convettore.
Utilizzare il radiatore esclusivamente per asciugare tessuti lavati in acqua.
Scegliere le prestazioni della barra riscaldante in base al tipo di radiatore (vedi documentazione
di vendita).
Temperatura massima della tubazione di mandata con funzionamento ausiliario E= 80°C.
In caso di danneggiamento della linea di collegamento alla rete elettrica, è necessario che il
servizio clienti o un elettricista procedano alla relativa sostituzione.
E' possibile mettere in funzione solo termosifoni elettrici, che sono stati riempiti in fabbrica. Il
rabbocco non è consentito.
Safety instructions
It must always be possible for water contained in radiator to expand. Path of liquid to expansion
vessel must be open.
The wall power socket must be freely accessible, and must not be situated in the projection area
of the radiator and of the control unit.
Observe local regulations at all times.
Radiator must be filled with liquid heating medium before element is operated.
The radiator may only be used to dry textiles which have been washed in water.
Output of heating rod element must be suitable for existing type of radiator – see sales documents.
Max. flow temperaturein E-auxiliary operation = 80°C.
If mains cable is damaged, this must be replaced by Customer Services or by an electrical expert.
Only all-electric radiators may be operated that are filled in the factory. Topping up is not permitted.

Gehäuse festschrauben
Visser le boîtier
Avvitare alloggiamento
Screw down casing
Heizkabel einführen,
Zugentlastung festziehen
Introduire le câble chauffant, serrer
le dispositif de décharge de traction
Inserire cavo riscaldante, stringere
il dispositivo anti-trazione
Insert heating cable, tighten strain relief
Heizstab anschliessen
Brancher la cartouche chauffante
Allacciare barra riscaldante
Connect heating element
Deckel montieren
Monter le couvercle
Montare coperchio
Fit cover
Brancher le câble de secteur
Allacciare cavo di rete
Connect mains cable
Netzkabel anschliessen Abdeckung anbringen
Mettre le couvercle de protection
Sistemare copertura
Attach cover
Funktionstest

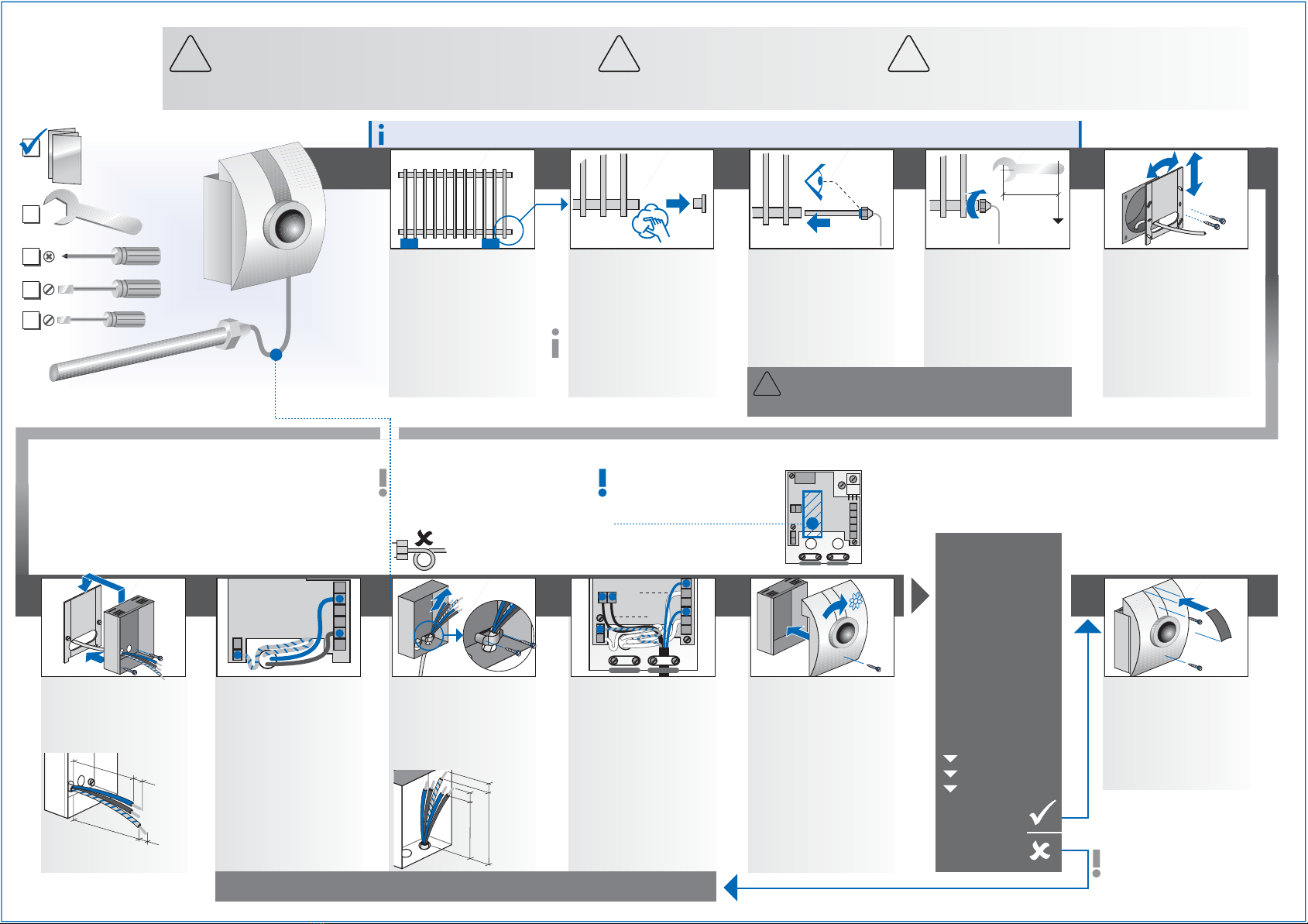

Installation
Installation
Installazione
Installation
!Installation durch Elektrofachkraft nach örtlichen Vorschriften!
Installation par un professionnel conformément aux prescriptions locales!
Installato da un tecnico secondo le disposizioni locali.
Installation only by expert in accordance with local regulations!
!Installation im STROMLOSEN Zustand!
Installation HORS TENSION!
Installare A CORRENTE STACCATA!
DISCONNECT FROM POWER before installing!
!
Keine Kabel am Heizkörper befestigen, Kabel nicht rollen!
Ne pas fixer de câbles au corps de chauffe, ne pas enrouler le câble !
Non fissare cavi al radiatore e non arrotolarli!
Do not fasten cable to radiator, do not roll up cable!
Heizkörper vor Beschädigung
schützen und auf Boden stellen
Protéger le radiateur de tout
endommagement et le
poser sur le sol.
Proteggere il radiatore contro
un eventuale danneggiamento
e appoggiarlo sul pavimento
Protect radiator from damage
and stand on floor.
Anschluss vorbereiten
Préparer le branchement
Preparare allacciamento
Preparing connection
O-Ring kontrollieren
Heizstab einführen
Contrôler le joint torique
Introduire la cartouche chauffante
Controllare O-ring
Inserire barra riscaldante
Check O-ring
Insert heating rod element
Heizstab festziehen
Heizkörper montieren
Serrer la cartouche chauffante
Monter le corps de chauffe
Serrare barra riscaldante
Montare radiatore
Tighten heating rod element
Connect radiator
1
2
45 – 70 Nm
500mm
9-14kg
Zwischenplatte ausrichten
und festschrauben
Orienter et visser la plaque
intermédiaire
Allineare/Avvitare piastra
di registrazione
Align spacer plate and
tighten screws
1
2
3
12345
Test fonctionnel
Test di funzionamento
Functional test
Regler aufdrehen
Ouvrir le thermostat
Svitare regolatore
Turn control knob
2.
Wärme?
Chaleur?
Calore?
Does device
heat up?
3.
6789 10
Kabel zugfrei
Le câble ne doit pas être tendu
Cavo privo di trazione
Loop cable carefully
11
Spezielle Fittinge erhältlich
Raccords spéciaux sur demande
Disponibili raccordi speciali
Special fittings also available
1
Strom einschalten
Mettre sous tension
Dare corrente
Switch on power
1.
1
0
2
27
Nicht nötig bei rein elektrischen Heizkörpern
Inutile pour les corps de chauffe électriques
Non necessario per radiatori completamente elettrici
Not necessary for radiators powered only by electricity
1
2
1
2
2
Anschlüsse überprüfen
Vérifier les branchements
Verificare allacciamenti
Check connections
Keine Kabel in diesem Bereich
Aucun câble dans cette zone
Nessun cavo in questa zona
Keep cables clear of this area
Schneeflocke nach oben drehen
Tourner le flocon de neige vers le haut
Ruotare il fiocco di neve verso
l'alto
Turn snowflake up
1
2
Max. Heizleistung des Heizkörpers berücksichtigen
Tenir compte de la puissance max. du radiateur
Attenzione alla prestazione max. di calore del radiatore
Do not exceed max. output of the radiator
!
[mm]
50
55
5
5
[mm]
5
50
5
55
10 - 20 min.
Refined by «ergonomic communication®» - Ergocomprendere GmbH
0.5 mm2
1 mm2
1
2
Anschluss gemäss Anschluss-Schema
Branchement conformément au schéma électrique
Allacciamento secondo lo schema d'allacciamento
Connect wires according to connection diagram
