KEUCO 59948 000070 User manual

KEUCO GmbH & Co. KG
Postfach 1365
D-58653 Hemer
Telefon [phone]
Telefax [phone]
[email protected]
www.keuco.de
72687_000
06.2013
59948 000070
3-Wege-Umstellventil
3-way diverter valve
3-weg instelkraan
Robinet inverseur 3 voies
Desviador de 3 vías
Valvola a tre vie
Вентиль-переключатель на 3 положения
Montage- und Bedienanleitung
Installation and operating instructions
Instructions de montage et mode d´emploi
Montagehandleiding en Gebruiksaanwijzing
D
GB
F
NL
IIstruzione di montaggio e per l´uso
EInstrucciones de la instalación y de funcionamiento
RUS установка и инструкции по експлуатации

Technische Daten
Fließdruck: min. bar
empfohlen bar
Betriebsdruck: max. bar
Prüfdruck: bar
Durchfluss bei 3 bar Fließdruck: ca. 30 l/min
Temperatur Warmwassereingang: max. C
Empfohlen (Energieeinsparung) ° C
0,5
1-5
10
16
80°
60
2 - 10
DWichtige Informationen, bitte unbedingt lesen!
Allgemeine Hinweise
- Eine Gewährleistung in Bezug auf Sicherheit, Funktion
und Unversehrtheit des Produktes kann nur geleistet
werden, wenn die Hinweise in dieser Anleitung
beachtet werden. Bei Missachtung können
Sachschäden auftreten.
Für Schäden, die durch Nichtbeachtung der
Anweisungen eintreten, haftet der Hersteller nicht.
- Die beiliegenden Dokumente sind nach der Montage
und Funktionsprüfung dem Benutzer zu übergeben.
-
- Technische Änderungen bleiben vorbehalten.
Alle Massangaben sind in Millimeter (mm).
Symbolerklärung
!
Achtung! Wichtiger Hinweis zur Warnung vor
Personen- oder Sachschäden
Hinweis, Tipp oder Verweis
Korrekte Montage / Funktionsprüfung
Montagedetail beachten
Wasser fließt
STOP
Wasser fließt nicht
Kaltwasser
Warmwasser
Hinweise zur Gewährleistung und Pflege
entnehmen Sie bitte dem beiliegendem Pflege-
und Garantiepass.
Technical data
Flow pressure: min. bar
recommended
Operating pressure: max. bar
Test pressure: bar
Flow at 3 bar flow pressure: approx. 30
Temperature, hot water inlet: max. ° C
Recommended (energy saving) ° C
0,5
1-5 bar
10
16
l/min
80
60
GB Important information, please read!
General instructions
- Safety, functionality and soundness of the product can
only be guaranteed if the information in this manual is
oberserved. Ignoring this may cause damage.
The manufacturer accepts no liability for damages
resulting from non-oberservance of the instructions.
- The attached documents shall be handed to the user
after assembly and functional test.
-
- Technical changes reserved.
All dimensions are given in millimetres (mm).
Key to symbols
!
Attention! Important warning against
personal injury or material damage.
Note, tip or reference
Correct assembly / functional test
Note assembly details
Water draining
STOP
Drain closed
Cold water
Hot water
Please refer to the attached instructions for care
and the warranty card for information on warranty
and care.

Technische gegevens
Stromingsdruk: min. 0,5 bar
aanbevolen 1-5 bar
Bedrijfsdruk: max. 10 bar
Testdruk: 16 bar
Doorstroomhoeveelheid
bij 3 bar stromingsdruk: ca. 30 l/min
Temperatuur ingang warm water: max. 80° C
Aanbevolen (energiebesparing) 60° C
3 - 10
NL Belangrijke informatie, zorgvuldig doorlezen!
Algemene opmerking
- Een garantie voor de veiligheid, werkling en integriteit
van het product kan alleen worden gegeven als de
instructies in deze handleiding worden opgevolgd.
Indien ze niet worden opgevolgd kan schade ontstaan.
De fabrikant is niet verantwoordelijk voor schade
ontstaan door het niet opvolgen van de aanwijzingen.
- De bijgevoegde documenten moeten na montage en
controle van de werking worden overhandigd aan de
gebruiker.
- Technische wijzigingen voorbehouden.
- Alle afmetingen zijn in millimeter (mm).
Symboolverklaring
!
Let op! Belangrijke opmerking voor het
risico op letsel of schade.
Opmerking, tip of verwijzing
Correcte montage / functiecontrole
Let op de montagedetails
Water stroomt
STOP
Water stroomt niet
Koud water
Warm water
Voor informatie over de garantie en het
onderhoud verwijzen wij u naar de
bijgevoegde onderhouds- en garantiekaart.
Caractéristiques techniques
Pression dynamique: min. 0,5 bar
Pression recommandée: 1-5 bar
Pression de service: max. 10 bar
Pression d épreuve: 16 bar
Débit à une pression dynamique
de 3 bar: env. 30 l/min
Température d entrée d eau chaude: max. 80° C
Température recommandée
(économies d énergie): 60° C
ʼ
ʼ ʼ
ʼ
FInformations importantes, à lire impérativement!
Remarques générales
- Les instructions contenues dans ce manuel doivent
être respectées pour une garantir sur le
fonctionnement, la sécurité et l intégrité du produit.
Un non-respect de ces instructions peut entraîner
des dommages matériels. Le fabricant décline toute
responsabilité pour les dommages dus à un
non-respect de ces consignes.
-
après le montage et le contrôle du fonctionnement.
-
- Sous réserve de modifications techniques.
ʼ
ʼ
Toutes les indications de mesure sont en millimetres
(mm).
Les documents joints doivent être remis à l utilisateur
Explication des symboles
!
Attention! Avertissement important concernant
les risques de blessures ou de dommages
matériels.
Remarque, conseil ou renvoi
Conformitè du montage /
Contrôle de fonctionement
Respecter le détail de montage
L eau couleʼ
STOP
L eau ne coule pasʼ
Eau froide
Eau chaude
Les instructions relatives à la garantie et à
l entretien sont fournies dans le livret de
garantie et d entretien joint.
ʼ
ʼ

Datos técnicos
Presión de flujo: min. 0,5 bar
recomendada 1 - 5 bar
Presión de servicio: max. 10 bar
Presión de prueba: 16 bar
Caudal con presión de flujo de 3 bar: approx. 30 l/min
Temperatura en entrada de agua caliente: max. 80° C
Recomendada (ahorro de energía) 60° C
4 - 10
E¡Información importante de lectura obligatoria!
Indicaciones generales
- Con relación a la seguridad, funcionamiento e
integridad del producto, sólo puede ofrecerse una
garantía si se respetan las indicaciones incluidas en
estas instrucciones.
En caso de inobservancia de las mismas pueden
originarse daños materiales. El fabricante no se hace
responsable por daños derivados de la inobservancia
de las instrucciones.
- Los documentos adjuntos han de entregarse al usuario
tras el montaje y la prueba de funcionamiento.
-
- Se reserva el derecho de realizar modificaciones
Las medidas se reflejan todas en milimetros (mm).
Explicación de símbolos
!
¡Atención! Indicación importante como
advertencia de daños personales o materiales.
Indicación, recomendación o referencia
Montaje correcto / prueba de funcionamiento
Respetar las particularidades de montaje
El agua fluye
STOP
El agua no fluye
Agua fria
Agua caliente
Las indicaciones sobre garant a y condervación
se reflejan en la tarjeta adjunta de conservación
y garantía.
í
Dati tecnici
Pressione mandata: min. 0,5 bar
consigliata 1 - 5 bar
Pressione di esercizio: max. 10 bar
Pressione di prova: 16 bar
Portata a 3 bar Pressione di mandata: ca. 30 l/min
Temperatura ingresso acqua calda: max. 80° C
Consigliata (risparmio energetico) 60° C
IInformazioni importanti! Assicurarsi di leggerle!
Indicazioni generali
- Si garantisce la sicurezza, il funzionamento e l´integrità
del prodotto solo in caso di totale rispetto delle
indicazioni presenti in queste istruzioni. Il mancato
rispetto delle istruzioni può causare danni materiali.
Il produttore non risponde di eventuali danni dovuti al
mancato rispetto delle istruzioni.
- I documenti allegati devono essere consegna-
ti all´utilizzatore dopo il montaggio e il collaudo del
funzionamento.
-
- Ci si riserva il diritto di apportare modifiche tecniche.
Tutte le indicazioni di misura sono espresse in
millimetri (mm).
Spiegazione dei simboli
!
Attenzione! Importanti avvertimenti per
evitare danni a cose e persone.
Note, suggerimenti o rimandi
Montaggio corretto / test die funzionamento
Rispettare le indicazioni di montaggio
L´acqua scorre
STOP
L´acqua non scorre
Acqua fredda
Acqua calda
Le istruzioni per la garanzia e la cura sono
contenute nel documento di manutenzione e
garanzia allegato.

Технические данные
Давление истечения: мин. 0,5 бар
рекомендовано 1 – 5 бар
Рабочее давление: макс. 10 бар
Давление при испытании: 16 бар
Проток при давлении
истечения 3 бар: прим. л/мин
Температура горячей воды на входе: макс. 80° C
Рекомендовано (энергосбережение) 60° C
30
5 - 10
RUS Важная информация, просим обязательно
прочесть!
Общие указания
-Безопасность, функционирование и сохранность
изделия могут быть гарантированы лишь при условии
соблюдения указаний данного руководства. При
пренебрежении может наступить материальный
ущерб. Изготовитель не несет ответственности за
ущерб, вызванный несоблюдением данных указаний.
-После монтажа и проверки функционирования
прилагаемые документы необходимо передать
пользователю.
- Все размеры указаны в миллиметрах (мм).
- Мы оставляем за собой право на технические
изменения.
Пояснение условных обозначений
!
Внимание! Важное указание для
предупреждения травм людей или
материального ущерба.
Указание, рекомендация или ссылка
Правильный монтаж / Проверка
функционирования
Обращать внимание на детали монтажа
Вода течет
STOP
Вода не течет
Холодная вода
Горячая вода
С гарантийными обязательствами и указаниями
по уходу ознакомьтесь, пожалуйста, по
прилагаемому паспорту по уходу и гарантийному
паспорту.

G ¾
G ¾
G ¾
G ¾
59948 010001 59948 010002
74 - 130
2x
1.
2.
2x
4.
3.
G
1
/
2
!
!
G
1
/
2
G
1
/
2
G
1
/
2
!
!
12
6 - 10

1.
3.
2.
4.
max. 16 bar
5.
6. 7. 8.
1.
2.
3
7 - 10
4
120°
120°
0°

0°
STOP
1.
3. 5.
2.
4.
120°
120°
STOP
1.
3. 5.
2.
4.
STOP
2.
4.
1.
3.
5.
5
7
6
8 - 10

8
9 - 10

59948000070_000

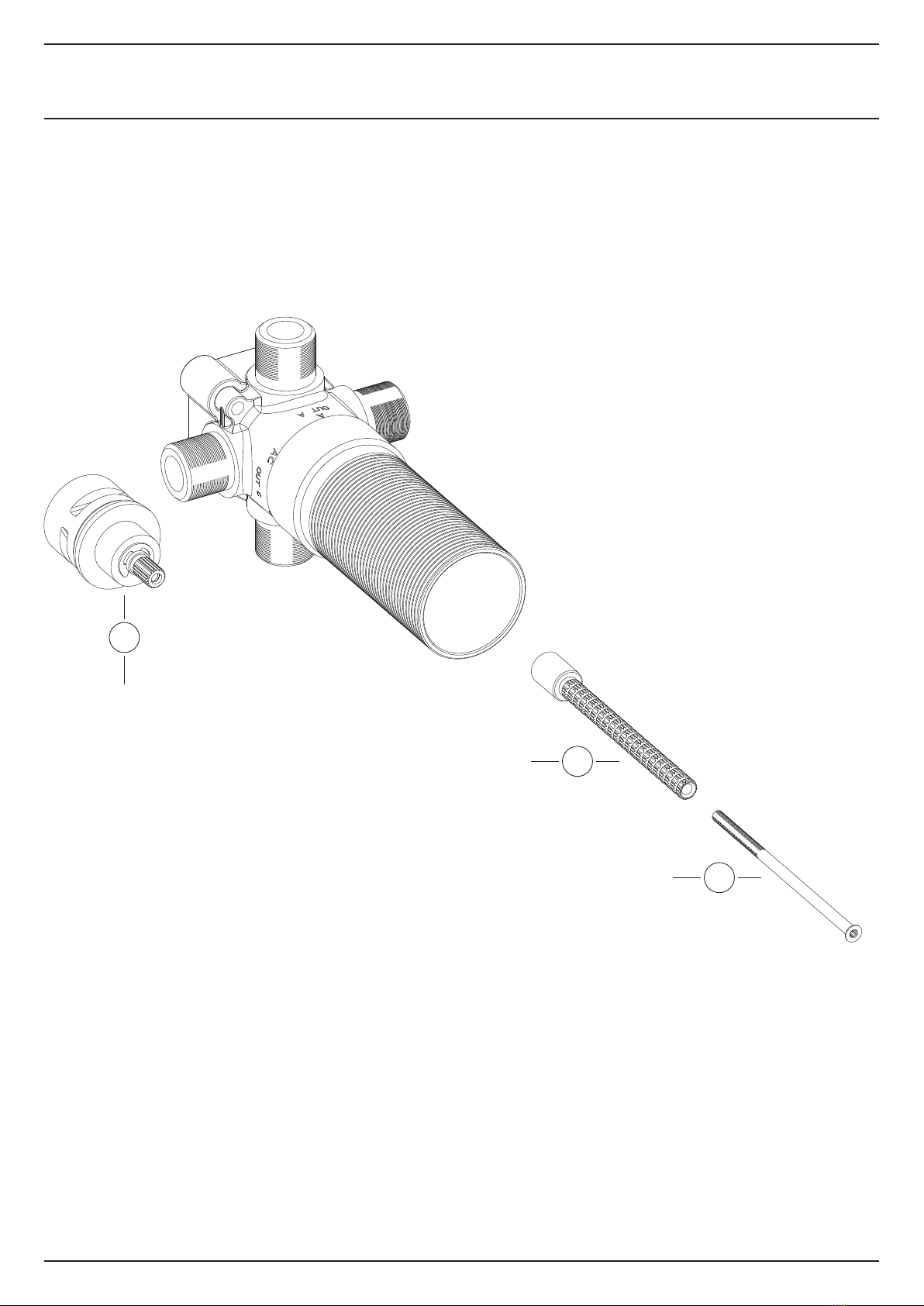

Ersatzteile Armaturen
Universalartikel Armaturen
59982 000070
50100000402 2
50100000403 3
50100000404
1
