Kindermann 4K60 Audio Extraktor Service manual

4K60 Audio Extraktor
18G HDMI Repeater mit Audio Auskopplung
18G HDMI Repeater with Audio Extraction
Art.-Nr. 7488000090
Ref. No. 7488000090
Inbetriebnahme- und Bedienungsanleitung
Mounting and operating instructions

GB
D

2
Gerätebeschreibung - Specification
Der Kindermann 4K60 Audio Extraktor ist ein kompakter HDMI 2.0 Audio Auskoppler mit 1 HDMI Eingang,
1 HDMI Ausgang und drei Arten von Audio Ausgängen. Er dient zum Auskoppeln des Tons aus 4K HDMI Signalen
über symmetrisches L/R Audio, analoges Stereo-Cinch sowie einen koaxialen S/PDIF Digitalaudio Ausgang.
Er unterstützt 4K@60Hz/4:4:4 HDR mit EDID & CEC Durchleitung. Die Übertragungsrate beträgt bis zu 18GBit/s.
Zusätzlich kann eine von drei Audio-Betriebsarten gewählt werden, um die Audioausgabe an unterschiedliche
Anwendungen und angeschlossene Geräte anzupassen.
The Kindermann 4K60 Audio Extraktor is a compact HDMI 2.0 audio de-embedder with 1 HDMI input,
1 HDMI output, and three kinds of audio outputs. It is designed to extract audio from 4K HDMI signals via
stereo balanced L/R audio, analog RCA, and coaxial S/PDIF digital audio output ports.
It supports 4K@60Hz/4:4:4 HDR with EDID & CEC pass-through. The transmission rate is up to 18Gbps.
Moreover, there are three audio modes that can be chosen in order to be compatible to various applications
and connected devices.
Lieferumfang - Contents
• 1 x Kindermann 4K60 Audio Extraktor
• 1 x 5-Pin Phoenix Schraubklemme
• 1 x Bedienungsanleitung
• 1 x Netzteil (12VDC, 1A)
• 4 x Kunststo-Puer
• 1 x Kindermann 4K60 Audio Extraktor
• 1 x 5-pin Phoenix Connector
• 1 x User Manual
• 1 x Power Supply (12VDC, 1A)
• 4 x Plastic Cushions
Sicherheitshinweise - Safety instructions
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren.
• Das Gerät darf nur mit Sicherheitskleinspannung betrieben werden.
• Das Gerät darf nur in trockener Umgebung gelagert und eingesetzt werden, ohne mechanische Belastungen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung.
• Zum Reinigen keine Flüssigkeiten oder Verdünner verwenden. Stromversorgung vorher entfernen.
• Entfernen Sie die Stromversorgung bei längerem Nichtgebrauch.
• Die Verwendung nicht geeigneter Zubehörteile kann zur Beschädigung oder Fehlfunktion führen.
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte.
• Please read the instructions carefully and keep them for later reference.
• The device must be operated at low voltage.
• The unit may only be stored and used in a dry place without mechanical forces to the housing.
• Install the unit in a place with adequate ventilation.
• For cleaning don’t use liquids or thinner. Unplug before cleaning.
• Unpower during longer period of no use.
• The use of unsuitable accessories may result in damage or malfunction.
• Please note the safety instructions of the connected equipment.

3

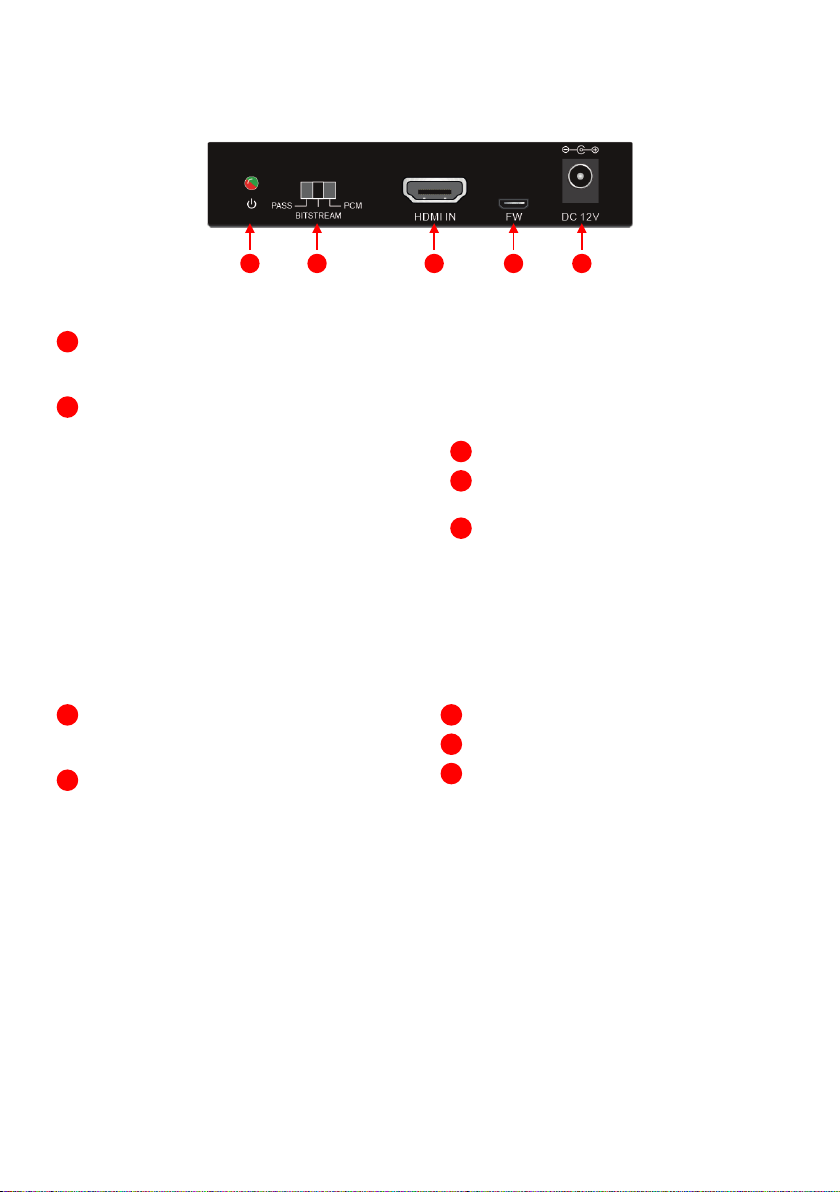

Bedien- und Anzeigekomponenten - Panel description
Rückseite - Rear panel
Zweifarbige LED:
Leuchtet ROT bei Stromversorgung,
GRÜN bei aktivem HDMI Eingangssignal
Wahlschalter für Audio-Betriebsart:
(Nach Wechsel der Betriebsart Netzteil
kurz trennen für Reboot)
• PASS (Werkseinstellung): An das Quellgerät
wird die originale, unbearbeitete EDID* Information
des Wiedergabegeräts durchgeleitet.
• BITSTREAM: Ersetzt den Audioteil der EDID*
des Wiedergabegeräts mit den im 4K60 Audio
Extraktor hinterlegten DTS/Dolby Multi-Kanal
Audio Einstellungen. So können Sie sicherstellen,
dass Mehrkanalton zur Verfügung gestellt wird,
auch wenn das Wiedergabegerät nur PCM (Stereo)
Audio unterstützt.
• PCM: Ersetzt den Audioteil der EDID* des
Wiedergabegeräts mit den im 4K60 Audio
Extraktor hinterlegten PCM (Stereo) Audio-
Einstellungen. So können Sie sicherstellen,
dass am analogen Ausgang ein Stereoaudio-
signal zur Verfügung gestellt wird.
HDMI IN: Anschluss für die HDMI Quelle.
FW: Anschluss zum Durchführen eines
Firmware Upgrades.
DC 12V: Anschluss für mitgeliefertes Netzteil.
* Enhanced Display Identification Data ist ein im
HDMI Eingang jedes Anzeigegeräts gespeicherter
Datensatz zur Übermittlung kompatibler Video- und
Audio-Formate an eine verbundene Signalquelle.
Bicolor LED:
Lights RED when powered on,
GREEN when an HDMI input signal is detected.
Audio Modes Switcher: (please power-cycle
the device to reboot after changing a mode)
• PASS (default): The source device obtains the
original EDID* information from the display.
• BITSTREAM: Replaces the audio block of the
displays EDID* to DTS/Dolby with built-in multi-
channel EDID data of the 4K60 Audio Extraktor.
To ensures that the source outputs DTS/Dolby
audio when the display only supports PCM audio.
• PCM: Replaces the audio block of the displays
EDID* to PCM with built-in PCM EDID data of
the 4K60 Audio Extraktor. To ensures an analog
output.
HDMI IN: Connect with HDMI source.
FW: Firmware upgrade.
DC 12V: Connect with the included
power adaptor.
* Enhanced Display Identification Data is an
information block stored in each HDMI input port of
the display device to communicate compatible video
and audio formats to a connected source device.
    

4
Bedien- und Anzeigekomponenten - Panel description
Rückseite - Rear panel
HDMI OUT: Anschluss für das HDMI Wiedergabegerät (Projektor/Display).
L/R: symmetrischer L/R Stereo-Audio Ausgang (zur Verbindung mit professionellen Audiogeräten).
L/R: analoger RCA (Cinch) Stereo-Audio Ausgang (für z. B. Audioverstärker oder Aktivlautsprecher).
COAX: Koaxialer Digitalaudio (S/PDIF) Ausgang (für z. B. AV-Receiver mit Digitalaudio-Eingang)

HDMI OUT: Connect with HDMI display.
L/R: Stereo balanced L/R audio output.
L/R: analog RCA audio output.
COAX: Coaxial S/PDIF digital audio output.
   

5
Anschließen - Installation
Hinweis: Abbildung zeigt prinzipielle Verwendung. Verkabelung abhängig von konkreter Anwendung.
Note: Figure shows principle of use. Wiring depends on specific application.
1. Mount the Kindermann 4K60 Audio Extraktor to a solid surface, using the attached mounting brackets and
the supplied plastic cushions.
2. Connect the HDMI in- and output to the corresponding external devices using proper cables.
3. Connect either L/R line out, balanced audio out or coax output.
4. Power the unit using the included power supply.
1. Montieren Sie den Kindermann 4K60 Audio Extraktor mit den seitlichen Haltewinkeln und den Kunststo
Puern auf einer festen Oberfläche.
2. Verbinden Sie die HDMI Ein- und Ausgänge mit den entsprechenden Endgeräten mittels geeigneter Kabel.
3. Schließen Sie die gewünschte Audioleitung an.
4. Versorgen Sie den Kindermann 4K60 Audio Extraktor über das beiliegende Steckernetzteil mit Spannung.
Blu-Ray DVD
TV Speaker Amplifier

6
Technische Daten - Technical data
Eingang / Input Ausgang / Output
Video + Audio Typ A Buchse, 19-Pin
Type A female, 19-pin Video + Audio
Typ A Buchse, 19-Pin
Type A female, 19-pin
5-Pin Phoenix Verbinder;
RCA; Koaxial Audio Buchse
5-Pin phoenix connector;
RCA; coaxial audio connector
Standard HDMI 2.0, HDCP2.2 Standard HDMI 2.0, HDCP1.4
Audio Anschlüsse
Audio connections
Symmetrisches Audio L/R;
Analogaudio L+R; S/PDIF Koax
Stereo balanced audio L/R;
analog audio L+R; COAX
Allgemein / General
Video Formate
Video format 4K x 2K @ 60Hz 4:4:4; 18GBit/s
Audio Formate
Audio format
• Dolby/DTS HD (via HDMI) / Dolby/DTS (via S/PDIF) / PCM
• Stereo analog Audio Format: PCM
• Coax digital Audio Format: LPCM 2CH, Dobly Digital 2/5.1CH, DTS 2/5.1CH
• Max. coaxial Audio sampling rate: 192KHz
• Max. analog Audio sampling rate: 48KHz
Netzteil
Power Supply
Eingang: 100~240VAC,
50/60Hz
Ausgang: 12VDC 1A
Input: 100~240VAC,
50/60Hz
Output: 12VDC 1A
Temperatur
(Betrieb/Lager)
Temperature
(use/store)
-10° C - +55° C / -20° C - +85° C
14° F - +131° F / -4° F - +185° F
Abmessungen
(BxHxT)
Case Dimension
(WxHxD)
129 x 21,5 x 77 mm Feuchtigkeitsbereich
Humidity
10~90% RH (keine Kondensation)
10~90% RH (no condensation)
Gewicht
Weight 244 g Verpackung (LxBxH)
Package (LxWxH) 796 x 147 x 68 mm; 540 g
Verfügbares Zubehör - Available accessories
• HDMI-Kabel, Typ A, 19-Pin (5809 000 7xx)
• Audio Kabel Stereo-Klinke (5766 000 00x / 5767 000 00x)
• HDMI cable, type A, 19-pin (5809 000 7xx)
• Audio cable Stereo (5766 000 00x / 5767 000 00x)

7
CE-Konformitätserklärung - CE certificate
Die aktuell gültige CE Erklärung kann unter folgender URL eingesehen und heruntergeladen werden:
The currently valid EG declaration can be viewed and downloaded at the following URL:
https://shop.kindermann.de/erp/webshop/navigationPath/7488000090.html
